低压电器的识别与检测

熔断器的识别与检测一、熔断器的功用熔断器是一种最简单有效的保护电器，当流过它的电流超过规定值一定时间后，以它本身产生的热量使熔体熔化而分断电路。

它广泛应用于低压配电系统、控制系统以及用电设备中作短路和过流保护。

二、熔断器的工作原理及特性1、熔断器的工作原理熔断器主要由熔体和安装熔体的熔管两部分组成。

熔体是熔断器的核心部分，常做成丝状或片状，其材料有两类：一类为低熔点材料，如铅锡合金、锌等；另一类为高熔点材料，如银、铜、铝等。

使用时，熔断器串联在所保护的电路中。

电路正常工作时，熔体允许通过一定大小的电流而不熔断；电路发生短路或严重过载时，熔体中流过很大的故障电流，当电流产生的热量使熔体温度上升到熔点时，熔体熔断而切断电路，从而达到保护电气设备的目的。

2、熔断器的工作特性电气设备的过电流保护主要有过载延时保护和短路瞬时保护。

过载延时保护与短路瞬时保护不仅电流倍数不同，两者的差异也很大。

从特性上看，过载延时保护需要反时限保护特性，短路瞬时保护则需要瞬动保护特性。

从参数要求方面看，过载延时保护要求熔化系数小，发热时间常数大；短路瞬时保护则要求较大的限流系数、较小的发热时间常数、较高的分断能力和较低的过电压。

从工作原理看，过载延时保护动作的物理过程主要是熔化过程，而短路瞬时保护则主要是电弧的熄灭过程。

熔断器的主要特性为熔断器的安秒特性，即熔断器的熔断时间t与熔断电流的I的关系曲线。

因t∝1/I2，熔断器的安秒特性如图1所示，图中I∞为最小熔化电流（或称临界电流），即通过熔体的电流小于此电流时不会熔断。

所以，选择的熔体额定电流I N应小于I∞。

通常取I∞/I N=1.5～2，称为熔化系数，该系数反映熔断器在过载时的保护特性。

要使熔断器能保护较小过载电流，熔化系数应低些。

为避过电动机图1熔断器的安秒特性1起动时的短时过电流，熔体的熔化系数应高些。

三、熔断器的主要技术参数熔断器的主要技术参数有：1.额定电压。

从灭弧角度出发，熔断器长期工作时和分断后能承受的电压。

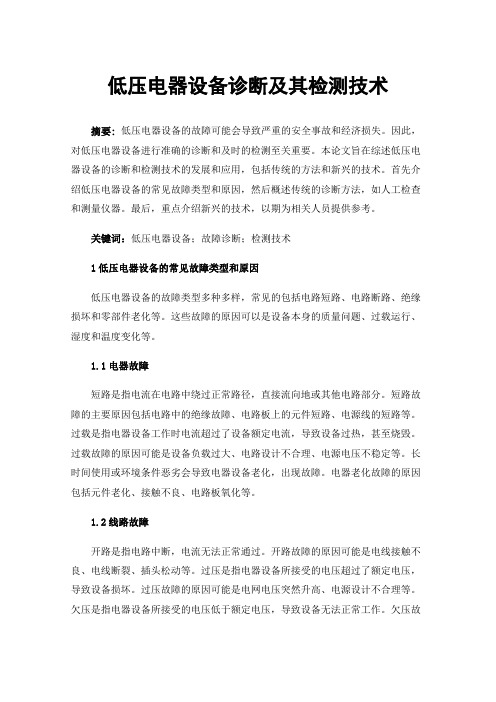

低压电器设备诊断及其检测技术摘要:低压电器设备的故障可能会导致严重的安全事故和经济损失。

因此，对低压电器设备进行准确的诊断和及时的检测至关重要。

本论文旨在综述低压电器设备的诊断和检测技术的发展和应用，包括传统的方法和新兴的技术。

首先介绍低压电器设备的常见故障类型和原因，然后概述传统的诊断方法，如人工检查和测量仪器。

最后，重点介绍新兴的技术，以期为相关人员提供参考。

关键词：低压电器设备；故障诊断；检测技术1低压电器设备的常见故障类型和原因低压电器设备的故障类型多种多样，常见的包括电路短路、电路断路、绝缘损坏和零部件老化等。

这些故障的原因可以是设备本身的质量问题、过载运行、湿度和温度变化等。

1.1电器故障短路是指电流在电路中绕过正常路径，直接流向地或其他电路部分。

短路故障的主要原因包括电路中的绝缘故障、电路板上的元件短路、电源线的短路等。

过载是指电器设备工作时电流超过了设备额定电流，导致设备过热，甚至烧毁。

过载故障的原因可能是设备负载过大、电路设计不合理、电源电压不稳定等。

长时间使用或环境条件恶劣会导致电器设备老化，出现故障。

电器老化故障的原因包括元件老化、接触不良、电路板氧化等。

1.2线路故障开路是指电路中断，电流无法正常通过。

开路故障的原因可能是电线接触不良、电线断裂、插头松动等。

过压是指电器设备所接受的电压超过了额定电压，导致设备损坏。

过压故障的原因可能是电网电压突然升高、电源设计不合理等。

欠压是指电器设备所接受的电压低于额定电压，导致设备无法正常工作。

欠压故障的原因可能是电网电压不稳定、长时间使用导致线路电压下降。

图1低电压设备诊断路线图2传统的诊断方法2.1观察法观察设备的外观。

检查设备的外壳是否有明显的损坏、变形或破裂等情况。

例如，电器设备的外壳有明显的变形或烧焦可能表示设备发生了短路或过载故障。

此外，还需要检查设备的开关、按钮、插头等是否正常。

例如，开关断开或按钮无法按下可能表示设备的电源故障。

常用仪器仪表常用低压电器的检测和判别实验过程
常用仪器仪表与常用低压电器的检测和判别实验过程主要包括以下几个步骤：
1. 测量基本参数：使用万用表或者电压表、电流表等仪器，对待测电器的电压、电流、电阻等参数进行测量。

2. 检测功能：通过人工或者自动实验方式，检测待测电器的各种功能是否正常，如开关是否灵敏、保护与控制功能是否正常。

3. 检测接线是否正常：通过对待测电器的接线方式和回路进行检测，判断电器是否正常接线，如是否符合标准接线、是否发生短路、是否存在接触不良等问题。

4. 检测绝缘性能：使用绝缘电阻测试仪或者震荡试验仪等仪器，对待测电器的绝缘性能进行检测，判断电器是否有绝缘故障。

5. 检测温升：对进行额定电压和电流下运行的电器进行运行寿命测试，检测电器温升情况，判断其是否符合标准。

以上是常用仪器仪表与常用低压电器的检测和判别实验过程的主要步骤。

在实验过程中，需要注意安全和操作规范，以避免发生意外。

低压电器故障诊断及检测方法1 引言在低压电器控制回路中,有简单的低压元件如:按钮、保险等;也有稍复杂的低压电器控制元件,如断路器、接触器、时间继电器、热继电器等简单元件,这就有必要进行故障原因的诊断和分析。

本论文针对低压电器的特点,主要结合真空断路器、接触器和继电器三类主要的低压电器,分析其故障原因,并探讨目前的低压电器检测的技术方法与手段,以期与同行共享。

2 主要低压电器故障原因诊断2.1 真空断路器真空断路器作为一种新型断路器,与以往的少油断路器、磁吹断路器等相比具有许多优点,特别是近年来国外最新型真空断路器的涌入和国内厂家不断地推陈出新,使真空断路器结构型式等与以往相比,发生了较大的变化,致使在使用、维护、保养新型真空断路器时,很多工作人员都会感到棘手,特别是出了故障,更是束手无策。

真空断路器是否有故障,可以根据其能否准确无误地合闸、分闸并可靠地保持在合闸、分闸位置来判断。

主回路方面的故障,可以从断路器例行的检修和维护中发现并排除。

主要的常见故障原因分析如下:不能储能。

不能储能是真空断路器较常见的故障之一,特别是棘轮、棘爪驱动的储能机构,故障概率较高。

储能机构要完成储能动作,主要取决于储能电动机、驱动机构、定位件这3 个环节。

紧紧抓住这3 个环节,很容易找出故障的症结。

无合闸动作。

发生无合闸动作故障,主要与合闸电磁铁是否吸合、储能是否到位、定位件动作是否正常有关。

空合。

有合闸动作但合不上闸称之为空合。

在分析此类故障时,首先应从合闸保持(锁扣)入手分析,然后再分析是否与储能部分有关。

不分闸。

在此需强调指出,断路器发生拒动、空合等情况时,在分析检修断路器主体之前,要充分判断一下原因是否出在控制及二次元件如辅助开关、端子排等方面,然后再进行断路器的分析诊断。

2.2 接触器接触器它分为交流接为喘、直流接触器、中频接触器、交流真空接触器等几种,其中交流接触器应用的最为广泛。

交流接触器是一种电磁式自动开关,它主要用于远距离控制功率较大,启动频繁的电动机及其它负载,是电力系统中最常用的控制电器;它故障时易造成设备与人身事故,须设法排除。

低压电器故障诊断与检测方法发布时间：2022-10-18T00:58:35.020Z 来源：《中国建设信息化》2022年第11期6月作者：杨彬闫立锋[导读] 低压电器广泛存在于各种电力系统中，我国是低压电器制造和应用大国。

根据电力系统的杨彬闫立锋身份证号码：41078219861**5133X身份证号码：411222198412***037摘要：低压电器广泛存在于各种电力系统中，我国是低压电器制造和应用大国。

根据电力系统的实际运行情况，低压电器的可靠性直接关系到系统的安全。

因此，一旦低压电器发生故障，必须及时诊断和处理，以确保系统在第一时间恢复正常。

关键词：低压电器；故障诊断；检测方法1 低压电器类型低压电器的主要功能包括开关、调节、保护和控制。

按用途可分为配电装置和控制装置；按操作方式可分为自动电器和手动电器；根据工作原理，可分为电磁电器和非电控电器。

接触器控制电路由各种低压电器组成。

对于复杂的电气控制电路，其大部分故障是由低压电气设备故障引起的。

故障的有效识别和判断是保证电气系统可靠运行的重要依据。

2低压电器的主要故障问题2.1电磁系统故障分析低压电器中存在多种类型的故障问题。

维修人员需要在故障诊断的早期做好工作，才能更好地开展维修工作。

低压电器电磁系统中的电枢会受到一些外力的影响，引起故障问题。

在低压电器的使用过程中，经常会出现异常声音，这主要是由于电磁系统的问题引起的。

在电枢与电磁系统铁芯碰撞时，连接不足，也会导致电枢变形。

不仅如此，低压设备的异常声音也可能由线路短路引起。

甚至，一些异常声音现象可能是由低压设备本身引起的。

因此，为了更好地开展低压电器的维护，有必要准确判断故障的根本原因，从而预防和控制故障问题，提高维护效率。

2.2接触器故障分析在低压电器中，接触器是一个非常重要的部件。

由于接触器类型丰富，操作将有所不同。

在特定用途中，大多数情况下使用交流接触设备。

该设备用作自动开关组件。

常用低压电器的识别与检测一、低压断路器（自动空气开关）1．集控制和多种保护功能于一体，在线路工作正常时，它作为电源开关接通和分断电路；当电路中发生短路、过载和失压等故障时，能自动跳闸切断故障电路，从而保护线路和电气设备2．检测：将开关扳到合闸位置，用万用表电阻档测量各对触头之间的接触情况。

二、交流接触器1．是一种自动自动的电磁开关，能实现过距离操作和自动控制。

具有失压和欠压释放骁勇，适宜频繁地启动控制是电动机。

2．检测①外观检查交流接触器是否完整无缺，各接线端和螺钉是否完好②用万用表欧姆档检测各触点分、合情况是否良好：用手或旋具同时按下动触头并用力均匀（切忌将旋具用力过猛，以防触点变形或损坏器件）。

常闭触点：当用万用表表笔分别接触常闭触点的两接线端时R=0，手动操作后R=∞常开触点：当用万用表表笔分别接触常闭触点的两接线端时R=∞，手动操作后R=0 线圈电阻测量：用万用表检测接触器线圈直流电阻是否正常；（一般1.5～2KΩ左右）检查接触器线圈电压与电源电压是否相符。

三、按钮1．是一种手动操作接通或分断小电流控制电路的主令电器。

2．按钮颜色代表的意义红：停车绿或黑：启动、工作、点动。

3．检测：①检查外观是否完好②手动操作：用万用表检查按钮的常开和常闭工作是否正常。

常闭按钮：当用万用表（欧姆档）表笔分别接触按钮的两接线端时R=0，按下按钮其R=∞。

常开按钮：当用万用表（欧姆档）表笔分别接触按钮的两接线端时R=∞，按下按钮其R=0 四、位置开关（又称行程开关或限位开关）用来限制机械运动的位置或行程，使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。

检测：①检查外观是否完好②手动操作：用万用表检查位置开关的常开和常闭工作是否正常。

常闭触点：当用万用表（欧姆档）表笔分别接触按钮的两接线端时R=0，按下按钮其R=∞。

常开触点：当用万用表（欧姆档）表笔分别接触按钮的两接线端时R=∞，按下按钮其R=0五、热继电器1．主要用来对三相异步电机进行过载保护2．检测①外观检查热继电器是否完整无缺，各接线端和螺钉是否完好②用万用表检测各主触头，常闭辅助触头进端和出端接触是否良好，正常情况下R=0。
