10kV铁塔(钢管塔)组立标准化作业指导书

№:
10KV线路架设标准化作业指导书
公司名称: 设备编号:
编写: 年月日
审核: 年月日
批准: 年月日
作业负责人:
作业日期年月日时至年月日时
XX供电公司
1适用范围
本指导书适用于荆州供电公司6-10kV线路架设工作。

2引用文件
为了正确制定本作业指导书, 引用了下列文件中的有关条款。

1.国家电网安监[2005]83号《国家电网公司电力安全工作规程》（电力线路部分）
2.能源部-88《架空配电线路及设备运行施工规程》
3.SDJ8-79《电力设备接地设计技术规程》
4.SDJ206-1987 《架空配电线路设计技术规程》
3作业前的准备
3.2 人员要求（根据工程情况合理安排）
3.3 备品备件
3.4 工器具（根据工程情况组织工器具）
3.5 材料表（根据现场实际组织材料）
3.6 危险点分析及安全措施（作业单位应根据现场实际情况进行补充）
3.7 人员分工
四、架设作业流程图
五、作业程序及作业标准
5.1 开工
5.2 安装内容和工艺标准
5.3 竣工
六、验收记录
七、作业指导书执行情况评估
八、报告及记录
注: 1.在作业指导书中的各项栏目及空格均要根据实际情况来填写。

安全措施及注意事项必须根据现场实际情况填写。

2、本书未尽事宜, 请执行国家有关规定。

大庄供电所10kV 及以下
架空线路施工标准化作业指导书
编号：2011-YN-18
本标准化作业指导书由沂南县供电公司乡镇电管部提出。

本标准化作业指导书汇编起草单位：大庄供电所本标准化作业指导书起草人：邵明华、李守红、李学才、屈长进初审：祖洪忠
会审：高更树
批准：刘庆涛本标准化作业指导书于2011 年10 月15 日首次发布。

本标准化作业指导书委托乡镇电管部负责解释。

、适用范围:
本指导书适用于大庄供电所10kv及以下农村电网升级改造工程的杆塔基础、立杆、放线、紧线等施工（其他项目施工可参照执行）。

二、引用标准：
GB- 50173《电气装置安装工程35kV及以下架空线路施工及验收规范》
GB- 50303《建筑电气工程施工质量验收规范》
DL/T —5161《电气装置安装工程质量检验及评定规程》
DL- 5009.2《电力建设安全工作规程》（架空电力线路部分）
Q/CSG11105.4-2008《国家电网工程施工工艺控制规范》
山东省电力有限公司编写《供电企业现场标准化作业指导书》
三、施工流程控制:
1.准备阶段
工作任务
施工作业现场简图:
施工地段
施工准备
注：施工负责人在开工前认真组织施工人员对“施工四措”、安全技术交底以及施工方案等进行学习。

人员分工情况
工器具
1.6个人防护用品
2.安全风险及控制措施
作业风险评估
3•
作业阶段 作业前工作
作业内容
4 •结束阶段
质量检验
竣工验收。

1 适用范围
本指导书适用于永春县供电有限责任公司10kV配电线路立、撤杆塔施工作业。

2 引用文件
下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

国家电网安监［2005］83号电业安全工作规程（电力线路部分）
国家电网安监［2005］145号《国家电网公司电力生产事故调查规程》
SD 292-88 架空配电线路及设备运行规程
Q/FJGF-12018-2004 配电线路及设备检修规程
102403-2004 配电线路设计、安装技术规程
3 作业内容。

铁塔组立施工作业指导书范本1. 引言本文档旨在提供一份铁塔组立施工作业指导书的范本，以帮助施工人员正确、高效地进行铁塔组立施工作业。

本指导书范本包含了必要的注意事项和操作步骤，以确保施工过程安全可靠。

2. 前期准备在进行铁塔组立施工之前，需要进行必要的前期准备工作。

以下是一些常见的准备工作：•制定详细的施工计划，包括工程量、施工时间、安全措施等内容；•获取相关施工许可证和证书，确保施工合法合规；•检查施工设备和工具，确保其完好无损；•组织施工人员，分工合理，确保工作高效有序；•查阅施工图纸和设计文件，了解施工要求和规范。

3. 施工步骤3.1. 现场布置在铁塔组立施工现场，需要进行合理的布置，以确保施工过程的安全和高效。

以下是一些建议的布置步骤：1.清理施工现场，清除垃圾和杂物；2.绘制标识线，界定施工区域；3.铺设防滑垫，确保施工地面平整稳固；4.设置警示标志，提醒他人注意。

3.2. 铁塔组立铁塔组立是整个施工过程的核心步骤，需要按照设计要求和规范进行。

以下是一些常见的施工步骤：1.准备好组立所需的铁塔零部件，检查其数量和规格是否符合要求；2.将组立部件按照设计图纸的要求进行分类和排序；3.根据设计要求，确定起重设备和吊装工艺，并进行相应的准备工作；4.将起重设备的吊钩连接到组立部件上，并进行确认，确保连接安全可靠；5.在起吊过程中，操作人员应按照指挥员的指示进行，确保起吊顺利；6.将组立部件准确地安装到指定位置，并根据要求进行固定。

3.3. 安全措施在铁塔组立施工过程中，安全措施至关重要。

以下是一些应遵循的安全措施：•穿戴必要的安全装备，包括安全帽、防护眼镜、耳塞等；•遵守施工现场的安全规定，不得随意越过警示线；•严禁在施工中吸烟或使用明火；•注意施工现场的秩序和卫生，及时清理施工垃圾；•在高空作业时，需使用安全绳索或安全带保护。

4. 施工质量控制在铁塔组立施工过程中，质量控制是十分重要的。

以下是一些常见的质量控制措施：•对铁塔组立的每个步骤进行检查和评估，确保操作正确；•对组立部件进行定期检验，检查其表面是否有损伤；•检查铁塔的垂直度和水平度，确保其符合设计要求；•在组立结束后，进行终检，确保铁塔满足要求。

总则一、基础工程施工结束并经监理和运行单位代表验收合格或同意后方可进行杆塔组立施工；杆塔工程结束并经监理和运行单位代表验收合格或同意后方可进行放紧线施工。

二、严格执行《110--500KV架空电力线路施工及验收规范》（GB50233-2005）有关质量要求；严格按施工设计图施工，如有疑问，必须报项目经理部并得到肯定答复后才能施工；严把材料关，严禁不合格材料进入施工现场。

三、严格执行各种有关安全生产的规程、规范、条例和制度；严禁不合格工机具进入施工现场。

本工程采用自立式全方位高低腿铁塔，形式有：SJC4双回路终端塔；JG1、JG2、JG3、JG4单回转角塔；ZM1、ZM2、ZM3单回直线塔共八种类型，铁塔组立时必须特别注意高低腿的配置。

本工程采用φ300、φ400预应力带拉线的砼双杆形式有： ZL1、ZL2、ZL3直线杆；NL1直线耐张杆；JL1、JL2转角耐张杆共六种类型。

第一部分砼杆组立φ300、φ400混凝土预应力等径杆壁厚50mm，混凝土强度C35级，主筋采用标准强度大于1000Mpa的冷拔钢丝，螺旋筋采用标准强度大于550Mpa冷拔低炭钢丝，φ300直线杆配筋为20*φ6.0，φ400耐张转角杆配筋为24*φ6.0。

第一章排焊杆施工组织设计明确提出，电杆弯裂为质量管理点，因此应十分重视排焊杆的工艺管理。

一、排杆送电线路使用的分段混凝土杆，必须预先在地面找正排直，经过焊接和组装后，才能组立。

由于整个杆件较长较重，排焊后就不能在移动，因此排焊杆工作与立杆有很大关系，应十分重视排焊杆的工艺管理，彻底清除电杆裂纹及杆段不直现象。

1、排杆前，应根据技术资料中的排杆图和杆段图校对杆段型号，眼孔尺寸，上节应封顶，下节杆根内壁的砼应平齐钢圈。

按GB4623-94预应力混凝土电杆外观及尺寸检查应符合下列要求。

（1）外表面应光洁平直。

但在每米长度内局部麻面和粘度面积大于同长度总面积的5％时，允许修补。

（2）合缝处不应漏浆。

铁塔组立施工作业指导书1000字铁塔组立施工作业指导书一、前期准备工作：1、根据工程安排对待施工区域进行测量和标识，绘制平面图、平面布置图和立面布置图，并与设计图对比。

2、对施工区域进行安全检查，将场地整理平整，清理垃圾、杂草等物品。

3、确定好整个施工区域的环境保护措施，保证施工现场的环境卫生。

4、准确制订出施工图纸、施工方案及施工人员的施工工艺流程。

5、进行吊装机具的检查和检修。

保证设备的完好性和安全性。

二、施工技术要求1、施工多由专业队伍进行，施工时，严格按照设计图纸和施工方案进行组建施工。

2、安装前需对铁塔和基础进行粗略测量，对不符合要求的需进行局部加固，以保证安全。

3、对钢结构进行清理处理，将表面的锈蚀物、脱漆等杂物清除干净。

4、进行塔架组装之前，首先要对塔吊进行预拉升。

5、需要注意在组装、起卧、打桩及设备架等工序中，压板、斜撑、立柱应该正确认放。

6、应在室外安排施工位置，确保空气流通性，尤其在高温夏季时，施工人员应该减少户外作业时间。

7、施工过程中，施工人员应该进行相互配合，敬业务实，遵守施工期间的安全、环境保护等各项规定。

三、常见施工问题及处理1、钢材加工问题：发现不符合规格、长度和弯曲度变化大等情况，应该及时对其进行改变，更换不符合规格的材料。

2、基础难题：在基础准备过程中，遇到软岩、泥土问题，应该进行加强处理，避免进一步的扩大坑深和坑形。

3、安全事件：施工过程中，如有安全事件发生，应一时间向工程技术人员上报，及时处理。

4、技术问题：针对工程技术人员无法解决的问题，可请教本领域组织专家，及时解决疑问。

四、施工验收1、施工前，应严格按照施工计划和施工要求，对要施工的地点、设备和物料进行预验收。

2、组装和焊接过程中，应注意对于堆积和凹凸不平之处进行理顺，且各接头表面应平整光滑。

3、现场的焊接作业，要求在无风、安静的环境下施工（如有必要，使用隔离帘）。

4、完工后，对铁塔系统进行全面的检测、检验，确保材料、焊缝、结构的质量是合格的，与设计指标相匹配。

1、 作业指导书名称：铁塔组立作业指导书2、范围：2.1本标准适用于220kV 元江变进出线工程项目部所负责范围内铁塔组立施工。

本标准有效期为发布之日起至本工程竣工止。

2.2本标准规定了铁塔塔腿编号；直线塔的脚钉安装；转角塔脚钉安装；对铁塔螺栓作了紧固和防盗、防松的规定，明确了铁塔组立后必须达到的标准。

明确了施工时的安全注意事项、文明施工要求。

3、引用标准及编制依据：《110～500kV 架空送电线路施工及验收规范》(GB50233—2005) 《110～500kV 架空电力线路工程施工质量及评定规程》 《高压架空电力线路铁塔施工技术规定》《电业建设安全操作规程》(架空电力线路篇) 220kV 元江变进出线工程设计说明及图纸注：施工过程中如有设计变更，变更部分以《设计变更通知单》为准4、工程概况4.1本工程设计单位为：云南电力设计院4.2本工程主要包括新建220kV 玉元线，110kV 元茶线（A 回），110kV 元中（D 回），110kV π接110kV 元化线（B 、C 回）。

其中110kV 新平～大开门线路为降导地线增加NY14－18.0m 塔一基。

本工程全线共181基铁塔，其中双回路铁塔220kV 部分共24基，110kV 部分共13基；单回路220kV 部分共84基，110kV 部分共69基，110kV 改造1基。

由小号向大号方向编排（由220kV 元江变向线路方向编排）。

4.5本工程220kV 部分除5基采用地脚螺栓与铁塔连接，其余采用自立式全方位不等高接腿插入角钢与铁塔连接架设；110kV 部分全部采用地脚螺栓与铁塔连接。

我项目部施工范围内铁塔型式有：220kV 部分：SZF231、SZF232、SZF242、ZMF231、ZMF232、ZMF233、ZMF234、SNF231、SJF231、SJF232、SDF231、SDF242、NGF231、JK31、JGF231、DGF232、BJ1等共17种塔型。

编号：Q/XXX 配电线路杆塔组立工作作业指导书编写：年月日年月日年月日作业负责人：作业日期年月日时至年月日时公司〔局〕XXX 供电分局1.适用范围适用于公司10KV〔6KV〕线路杆塔组立工作2.引用文件DL. 409-1991 电业平安工作规程〔电力线路部份〕SDJ. 206-87 66KV 及以下架空电力线路设计标准电气装置安装工程 35KV 及以下架空电力线路施工及验收标准DL/T601-1996 架空绝缘配电线路设计技术规程DL/T602－1996 架空绝缘配电线路施工及验收标准3.预备工作预备工作安排序号内容标准责任人备注1现场勘察、定位勘察作业四周环境，确定杆塔组立方法及器具，道路及周边行人、车辆通行状况，与带电线路安全距离，推断是否需要线路停电或承受带电作业方法2组织现场作业人员学习指导书把握整个操作程序，理解工作任务及工作中的危急点及把握措施人员要求序号内容责任人备注序号 名称 型号 单位 数量 备注1混泥土电杆10 米基1工器具序号1 名称安全围栏 型号规格 单位套 数量1 备注2 吊车 8T台 1 3 钢丝绳套 个 2 4 脚扣 付 2 5 安全帽 顶 5 6 大棕绳条 2 7 铁锹、撬杠、扁铲、挖勺、杵子套 1 8抱杆付1材料1 起重人员必需持有效上岗证2作业人员周期体检合格，精神状态良好2混泥土电杆12 米基13混泥土电杆15 米基1危急点分析序号内容1施工位于交通道路边，行人及车辆较多2立杆上方有带电线路运行，留意带电距离3登杆前杆基必需回土夯实，防止倒杆作业人员造成高空坠落平安方法序号内容1在施工现场装设安全围栏，悬挂警示牌，安排专人指挥过往车辆及行人。

2立杆要设专人指挥，工作人员要明确分工，统一信号，听从指挥。

杆下工作人员应戴安全帽。

3上方有带电线路运行，杆头包绝缘布，立杆过程中留意与上方导线安全距离。

4立杆过程中杆坑内严禁有人工作，除指挥人员外其他人员应远离倍杆高的距离以外。

钢管塔组立作业指导书一、安全注意事项1.在组立钢管塔之前，应进行周围环境的安全检查，排除可能危及人员、物品和设备安全的隐患。

2.组装钢管塔时，需使用安全带等安全设备，确保在高处作业的安全。

3.严格遵守施工图纸的要求，避免任意更改或操作。

4.组装钢管塔时，应使用标准的安全设备或工具。

5.工人应接受必要的培训和指导，并且应遵守所有安全规定和程序。

6.避免在风速大于6级的情况下进行组建，确保安全作业。

7.在组装钢管塔时，应注意防止钢管的倒塌和滑落等危险情况，保证施工安全。

8.在组装钢管塔时，不得随意将钢管堆放于高处，以免产生风险。

9.组装完成后，应对钢管塔进行稳定性检验，确保塔的耐风能力和指标符合要求。

二、组立步骤1.基础制作：首先，在钢管塔要搭建的区域进行基础的打地工作，并按照施工图纸制作塔基。

2.材料准备：将准备好的钢管、脚手架、接头、螺栓等材料按照施工图纸要求准备就绪。

3.组装脚手架：在钢管塔基础周围搭建脚手架，以便组装钢管。

4.组装第一节钢管：将第一节钢管和配套的连接件组装在脚手架上，然后用吊车将钢管升起到塔基上进行固定。

5.组装剩余钢管：按照施工图纸的要求，将其余的钢管连接件逐一组装在之前的钢管上，完成整个钢管塔的组装。

6.安装附属设备：在安装钢管塔的过程中，根据实际需求，可以安装各种配套的设备，如灯具、天线、风电叶片等。

7.稳定性检验：在组装完成后，对整个钢管塔进行稳定性检验，以确保其耐风能力和指标符合要求。

三、处理问题1.如果在组装塔的过程中，发现了错误或不合格的部分，应及时停止作业，并进行整改。

2.如遇天气恶劣的情况，亦应停止组装作业，将塔架支撑好，保证施工安全。

3.如果发现钢管塔组装完成后出现问题，应及时予以解决，不能轻易放弃处理。

四、总结以上就是钢管塔组立作业指导书的详细内容。

在组装钢管塔的过程中，必须要严格按照施工图纸的要求进行组装，并且在作业前做好充足的安全准备工作，以保证施工安全。

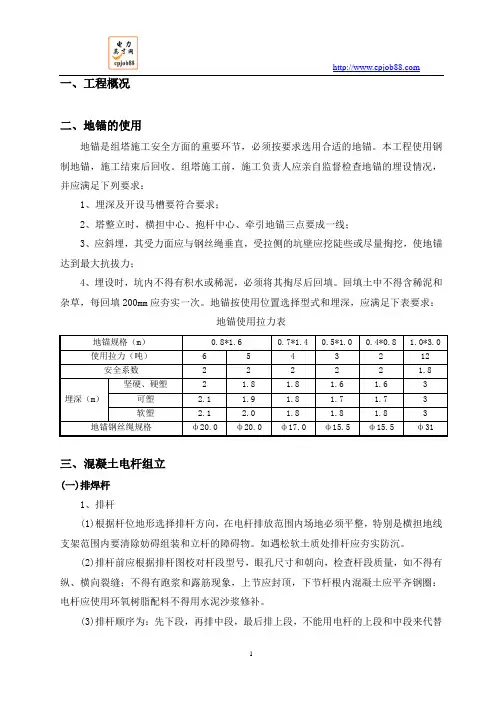

一、工程概况二、地锚的使用地锚是组塔施工安全方面的重要环节，必须按要求选用合适的地锚。

本工程使用钢制地锚，施工结束后回收。

组塔施工前，施工负责人应亲自监督检查地锚的埋设情况，并应满足下列要求：1、埋深及开设马槽要符合要求；2、塔整立时，横担中心、抱杆中心、牵引地锚三点要成一线；3、应斜埋，其受力面应与钢丝绳垂直，受拉侧的坑壁应挖陡些或尽量掏挖，使地锚达到最大抗拔力；4、埋设时，坑内不得有积水或稀泥，必须将其掏尽后回填。

回填土中不得含稀泥和杂草，每回填200mm应夯实一次。

地锚按使用位置选择型式和埋深，应满足下表要求：地锚使用拉力表地锚规格（m）0.8*1.6 0.7*1.4 0.5*1.0 0.4*0.8 1.0*3.0 使用拉力（吨） 6 5 4 3 2 12 安全系数 2 2 2 2 2 1.8埋深（m）坚硬、硬塑 2 1.8 1.8 1.6 1.6 3 可塑 2.1 1.9 1.8 1.7 1.7 3 软塑 2.1 2.0 1.8 1.8 1.8 3地锚钢丝绳规格ф20.0 ф20.0 ф17.0 ф15.5 ф15.5 ф31三、混凝土电杆组立(一)排焊杆1、排杆(1)根据杆位地形选择排杆方向，在电杆排放范围内场地必须平整，特别是横担地线支架范围内要清除妨碍组装和立杆的障碍物。

如遇松软土质处排杆应夯实防沉。

(2)排杆前应根据排杆图校对杆段型号，眼孔尺寸和朝向，检查杆段质量，如不得有纵、横向裂缝；不得有跑浆和露筋现象，上节应封顶，下节杆根内混凝土应平齐钢圈：电杆应使用环氧树脂配料不得用水泥沙浆修补。

(3)排杆顺序为：先下段，再排中段，最后排上段，不能用电杆的上段和中段来代替下段使用。

下段杆根距底盘中心一般为0.5m。

每节电杆用枕木支垫两点，支垫处两侧均用楔木塞牢。

(4)若地形坡度较大，杆子有滑动危险，应用绳索或角铁桩锚固。

(5)找正人员应站在杆轴线方向的一端。

用目测找正或在杆段两端拉琴线找正。

县农网改造升级10kV及以下项目铁塔组立作业指导书目录一、编制依据及技术参数............................................1.1铁塔分解组立主要技术参数 (2)二、工程概况及相关说明............................................三、安全措施及文明施工 (2)3.1对于需停电的作业 (3)3.2分解组塔作业所面临的危险点分析及控制措施 (3)3.3文明施工 (6)3.3.1方针 (6)3.3.2文明施工目标 (6)四、铁塔组立 (7)4.3作业准备 (7)4.4作业项目、工艺要求及质量标准 (9)4.4.1铁塔分解组装要求 (9)4.1.2作业中可能出现的主要异常现象及对策 (17)4.1.3作业后的验收与交接 (18)一、编制依据1、《35kV及以下架空电力线路施工及验收规范》（GB50169—92）2、《电业安全工作规程》（线路部分）（DL408—91）1.1铁塔组立主要技术参数1、铁塔加工制造应符合DL/T5154—2002《架空送电线路铁塔结构设计技术规定》、GB2694—81《输电线路铁塔制造技术条件》及有关现行专业标准。

2、螺栓铁塔组装用螺栓应符合DL/T7644—2002《输电线路铁塔及电力金具紧固用冷镦热浸锌螺栓与螺母》的技术要求。

3、起重滑车作业用的起重滑车应符合DL/T685—1999《中华人民共和国电力行业标准放线滑轮基本要求、检验规定及测试方法》的规定。

4、钢丝绳作业用钢丝绳符合SDJ65—82《电力建设安全工作规程（架空输电线路篇）的规定，其安全系数、有效破断拉力换算系数、使用检验及报废条件等按上述规定执行。

二、工程概况（1）工程名称：2012年**县农网改造升级工程10kV及以下项目2012年**县农网改造升级工程新建和改造10kV线路241.22km;新增更换配电变压器261台，变电容量22.55MVA;低压线路243.39km;一户一表改造12934户。

铁塔组立施工作业指导书范本1. 引言本文档旨在为铁塔组立施工作业提供指导，确保施工作业的安全、高效进行。

本指导书适用于铁塔组立施工过程中的各个环节，包括工地准备、材料准备、塔身组装、天线及设备安装等。

施工人员应严格按照本指导书的要求进行作业。

2. 工地准备在开始施工之前，需要进行工地准备工作，以确保施工作业环境的安全和整洁。

2.1 清理工地清理工地是首要工作。

清理工地包括清除垃圾、杂草和其他障碍物，以保证施工人员的安全，并为施工作业提供充足的空间。

2.2 设置安全标志在工地的合适位置设置安全标志，并保持其可见性。

安全标志应包括施工区域的警示标志、禁止通行标志和必要的安全警告标识。

2.3 确保供电和通信设施在施工前，确保供电和通信设施的正常运行。

检查电源是否稳定，并确保通信设备与基站的连接正常。

3. 材料准备在组立铁塔之前，需要准备好相关材料和工具。

所有材料和工具应符合相关安全标准，并在使用前经过检查。

3.1 材料清单在进行施工作业之前，应编制一份材料清单。

材料清单应包括所需的钢管、螺栓、螺母、垫圈、塔身模板等。

根据具体铁塔的要求，材料清单可能会有所不同。

3.2 工具准备进行组立铁塔的施工作业时，需要准备好一些常用工具，例如榔头、扳手、螺丝刀、电钻等。

确保工具的质量良好，并在使用前进行检查。

4. 铁塔组装在开始组立铁塔之前，要确保施工人员已经熟悉了相关组装流程和注意事项。

4.1 钢管连接首先进行钢管的连接。

根据铁塔设计要求，选择合适的钢管进行连接。

使用螺栓、螺母和垫圈进行固定，确保连接牢固。

4.2 塔身组装将钢管按照设计要求进行组装。

在组装过程中，要确保每个连接点都正确使用和固定了合适的螺栓、螺母和垫圈。

组装完成后，进行检查，确保塔身的牢固和垂直度。

4.3 平衡调整在塔身组装完成后，进行平衡调整。

根据设计要求，使用调整工具进行塔身的垂直调整和水平调整，确保塔身垂直度和水平度符合要求。

5. 天线及设备安装完成铁塔的组装后，进行天线及设备的安装。

10kV铁塔(钢管塔)组立标准化作业指导书PPQ/GDW10kV铁塔（钢管塔）组立标准化作业指导书江苏省电力公司发布Q/GDW-10-338-2007目次前言................................................................ II1 范围 (1)2 引用文件 (1)3 人员要求 (1)4危险点预控 (2)5工器具及耗材准备 (5)6作业流程图 (7)7 施工工序及技术要求 (10)8 施工报告 (21)附录A （规范性附录）10kV铁塔（钢管塔）组立现场标准化作业指导书（范本） (23)Q/GDW-10-338-2007前言本标准是根据国家电网公司《关于在县供电企业全面开展现场标准化作业工作的指导意见》的有关要求，结合江苏省电力公司的实际情况而制定。

本标准是同时编制的9个标准化作业指导书之一，这9个标准化作业指导书分别是：10kV架空线路全线检修标准化作业指导书10kV电缆线路全线检修标准化作业指导书400V线路导线架设(更换)标准化作业指导书10kV铁塔（钢管塔）组立标准化作业指导书10kV单相配电变压器安装标准化作业指导书10kV线路环网柜安装（更换）标准化作业指导书10kV交联电缆敷设（更换）标准化作业指导书10kV电缆分支箱更换标准化作业指导书10kV带电T接用户标准化作业指导书本标准的编写格式和规则符合GB/T 1.1《标准化工作导则第1部分：标准的结构和编写规则》及DL/T 600-2001《电力行业标准编写基本规定》的要求。

本标准附录A为规范性附录。

本标准由江苏省电力公司生产技术部提出并解释。

本标准由江苏省电力公司生产技术部归口。

本标准起草单位：江苏省电力公司生产技术部、Q/GDW-10-338-2007 淮安供电公司。

本标准主要起草人：王洪波、潘朝贤、许明生、刘华Q/GDW-10-338-2007 10kV铁塔（钢管塔）组立标准化作业指导书1 范围本标准规定了10kV铁塔（钢管塔）组立标准化作业的人员要求、危险点预控、工器具及耗材准备、作业流程、操作工序及技术要求、检修维护记录表等。

第一章编制依据一、编制依据1、鄂尔多斯市和效电力设计有限责任公司出版的《鄂托克220kV变-苏米图110kV变110kV双回路输电线路工程》施工图及施工设计说明书；2、《110～750kV架空电力线路施工及验收规范》(GB50233-2014)；3、《110-750kV架空电力线路工程施工质量及评定规程》（DL5168-2016）；5、《电力建设安全工作规程第2部分（电力线路）》（DL ）；6、《电力安全工作规程（电网建设部分）》（试行）；7、《内蒙古送变电有限责任公司输变电工程安全文明施工标准化实施规定》8、《输变电工程建设标准强制性条文实施管理规程》（Q/GDW 248—2008）；9、《输变电工程施工建设标准强制性条文实施指南》（2013版）10、《国家电网公司输变电工程施工工艺示范手册（一）》；11、《国家电网公司输变电工程标准工艺（三）》；二、编制目的通过规范和提高施工工艺，加强过程控制，确保施工安全，稳定和提高本工程的施工工艺及质量水平，施工质量符合规程、规范要求，达到业主和监理单位的要求，实现本工程质量和职业健康安全与环境管理目标。

三、适用范围本作业指导书适用于鄂托克220kV变—苏米图110kV变输电线路工程铁塔组立施工。

第二章工程概况与说明一、工程概况1、线路起止点：鄂托克220kV变-苏米图110kV变110kV输电线路工程，线路起于鄂托克220kV 变电站，止于苏米图110kV变电站，本工程架空线路全长，其中单回路、双回路。

2.线路长度：双回路架设长度为2×；单回路架设长度为。

3.铁塔数量和重量：全线共有铁塔146基，其中双回路铁塔144基，单回路铁塔2基。

铁塔总重共计吨。

二、本工程相关单位建设单位：鄂尔多斯电业局监理单位：内蒙古康远工程建设监理有限责任公司设计单位：鄂尔多斯市和效电力设计有限责任公司施工单位：内蒙古送变电有限责任公司三、全线铁塔使用说明一览表四、特殊要求1、脚钉安装方向:a. 单回路转角塔：下导线横担以下脚钉安装在D腿，下导线横担以上脚钉安装在转角外侧主材上，即：右转时A腿，左转时D腿。

编号：Q/HDA2006-GZ010
岗集110kV变电站2号主变扩建工程
作业指导书
编制：年月日
技术审核：年月日
安全审核：年月日
批准：年月日
作业负责人：
作业日期年月日时至年月日时
年月日时至年月日时
合肥电力安装总公司
1 范围
本作业指导书适用于10KV-110kV线路杆塔基础制作作业指导书。

2 引用文件
2.1 DL5009.2-1994 电力建设安全工作规程(架空线路部分)
2.2 《电力安全工作规程(电力线路部分) 》
2.3 架空送电线路检修工艺规程
2.4 GB50233-2005 110-500kV架空电力线路施工及验收规范
3 准备阶段
3．3工器具准备
工器具准备人:工器具回收人: 年月日
3．4材料准备
材料准备人：材料回收人：年月日
3．5危险点分析及预控措施
3．6作业人员分工
4．作业阶段
4．1作业开工
4.2作业内容、步骤和工艺标准
4．3竣工
．工作总结
5
6．指导书执行情况评估。

10kV架空配电线路杆塔组立工程设计施工精细化标准1钢管杆、铁塔组立1.1 适用范围适用于10kV线路钢管杆、铁塔组立施工。

1.2 引用标准GB 50233-2014《110~750KV架空输电线路施工及验收规范》GB 50173-2014《电气装置安装工程 66kV及以下架空电力线路施工及验收规范》DL/T5161.1~5161.17-2002《电气装置安装工程质量检验及评定规程》Q/DSG11105-2008《南方电网工程施工工艺控制规范第4部分:配网工程》Q/G D1 1123.8-2009《广东电网公司配网工程施工作业指导书》《中国南方电网有限责任公司电网建设施工作业指导书第四部分:配网工程》《工程建设标准强制性条文》1.3 设计要求1.3.1 钢管杆、铁塔基础符合下列要求时才可以组立杆塔:(1)经中间检查验收合格。

(2)分解组塔时为设计强度的70%。

(3)整体立塔时为设计强度的100%。

1.3.2 螺栓连接构件时螺栓的穿入方向应符合下列规定:(1)对立体结构:水平方向由内向外，垂直方向由下向上。

(2)对平面结构:a)顺线路方面,由送电侧穿入;b)横线路方向,两侧由内向外, 中间由左向右(指面向受电侧,下同)c)垂直方向由下向上.1.4 施工工艺要点1.4.1 组装(1)管材、铁塔构件及工器具等要定置摆放，地面组装用的螺栓、垫片等应按规格、材质分别堆放好。

(2)螺杆必须加垫时，每端不宜超过两个垫圈。

(3)组装完成后，螺栓与构件平面、构件之间不应有空隙。

(4)对组装困难的构件应查明原因，不得强行组装。

(5)组装后的构件，按图纸要求进行检查，注意杆、塔构件是否有遗漏、螺栓连接是否牢固可靠。

1.4.2 吊装(1)核对起重机起吊性能是否满足起吊钢管杆、铁塔的重量及高度，严禁超载起吊。

(2)起吊过程中，起吊速度应均匀，缓提缓放，并随时注意吊装情况。

(3)吊装时，上下段连接后，严禁用旋转起吊臂的方法进行移位找正，必须使用控制绳进行调整。
