防撞墙刷反光油漆施工方案(3篇)
第1篇一、项目背景随着我国城市化进程的加快，交通安全问题日益突出。
为了提高道路的夜间行车安全，减少交通事故的发生，许多道路和桥梁都设置了防撞墙。
防撞墙在夜间行车时能够起到警示和引导作用，但若防撞墙表面没有足够的反光性能，其警示效果将大大降低。
因此，对防撞墙进行刷反光油漆的施工显得尤为重要。
二、施工目的1. 提高防撞墙的反光性能，增强夜间行车安全。
2. 延长防撞墙的使用寿命，减少维修频率。
3. 美化道路环境，提升城市形象。
三、施工范围本次施工范围为所有需要刷反光油漆的防撞墙，包括道路、桥梁两侧的防撞墙。
四、施工准备1. 施工人员：组织一支专业施工队伍，包括施工队长、技术员、油漆工、辅助工等。
2. 施工材料：反光油漆、稀释剂、清洁剂、砂纸、刷子、滚筒、手套、口罩、防护眼镜等。
3. 施工工具：高压清洗机、喷枪、砂纸机、梯子、水平尺、卷尺等。
4. 施工环境：确保施工现场安全、整洁，避免施工过程中对周围环境造成污染。
五、施工工艺1. 施工前的准备工作（1）对防撞墙表面进行清理，去除表面的灰尘、油污、锈迹等。
（2）检查防撞墙的结构，确保无破损、裂缝等缺陷。
（3）对施工人员进行技术交底，明确施工要求、注意事项等。
2. 施工步骤（1）涂底漆①将反光油漆搅拌均匀，使用刷子或滚筒均匀涂抹在防撞墙表面。
②待底漆干燥后，用砂纸进行打磨，确保表面平整。
（2）涂面漆①将反光油漆搅拌均匀，使用喷枪或刷子均匀涂抹在防撞墙表面。
②待面漆干燥后，用砂纸进行打磨，确保表面平整。
③重复以上步骤，直至达到所需的反光效果。
（3）检查与验收①检查防撞墙的反光性能，确保达到设计要求。
②检查施工质量，包括涂漆均匀度、表面平整度、无遗漏等。
③对不合格的部分进行返工处理。
六、施工质量控制1. 材料质量：选用符合国家标准、性能优良的油漆产品。
2. 施工工艺：严格按照施工工艺进行操作，确保施工质量。
3. 施工人员：加强施工人员的技术培训，提高施工技能。
公路工程防撞墙施工方案
公路工程防撞墙施工方案一、施工概况公路工程防撞墙是指在公路路面两侧设置防撞护栏或隔离墙，以减轻车辆碰撞时的冲击力，保护行人和车辆的安全。
防撞墙施工是在公路路面两侧进行设置的阶段性工作，需要考虑到道路通行的影响、施工安全和质量保证等因素。
本防撞墙施工方案旨在明确施工步骤、安全措施和质量要求，确保施工顺利进行，并达到预期效果。
二、施工前准备1. 设计方案确认：根据设计要求，确定防撞墙的位置、尺寸、材料和施工工艺等内容，确保施工方案符合设计要求。
2. 资料准备：准备好防撞墙施工图纸、技术规范、施工合同、材料采购和施工人员的资质证明等相关资料。
3. 物资采购：根据设计要求和施工需要，采购好所需的材料、设备和工具等。
4. 现场勘察：对施工现场进行全面勘察，了解地形地貌、交通情况、周边环境等，并制定周详的施工方案。
三、施工步骤1. 施工准备：派出施工队伍到达施工现场，进行安全交底和劳动保护教育，督促施工人员按照规定佩戴安全防护用具和服装。
2. 标线设置：根据设计图纸要求，在道路两侧设置好施工标线，确保施工范围清晰可见，以便施工人员进行作业。
3. 基础施工：根据设计要求和地基情况，在指定位置挖掘基础坑，搅拌混凝土并浇筑基础，同时设置好支架和模板，保证基础的牢固和平整。
4. 钢筋绑扎：根据设计图纸要求，在基础上设置好钢筋，并按照设计要求进行绑扎，确保防撞墙的抗震抗压性能。
5. 混凝土浇筑：在钢筋绑扎完成后，进行混凝土浇筑，保证混凝土的质量和强度。
6. 砌体砌筑：在混凝土凝固后，根据设计图纸要求进行砌体砌筑，确保防撞墙的坚固和稳定。
7. 接缝处理：对防撞墙的接缝进行加固和处理，确保防撞墙的整体性和密实性。
8. 铺装路面：在防撞墙施工完成后，对路面进行修整和铺装，确保道路通行的顺畅和安全。
四、施工安全措施1. 安全防护：施工现场应设置好明显的安全防护标识，保证施工人员和过往行人车辆的安全。
2. 通行保障：施工期间应设置好施工标识和交通指示牌，提示过往车辆减速慢行，确保道路通行的畅通。
防撞墙施工方案
防撞墙施工方案摘要：防撞墙是一种用于保护建筑结构或设备设施的防护措施。
本文将介绍一种用于施工防撞墙的方案，包括防撞墙的材料选择、设计要点、施工步骤等。
该方案可帮助施工人员减少意外事故的发生，提高工作效率和安全性。
1. 引言在建筑施工过程中，往往需要保护墙面和设备不受撞击的损害。
防撞墙作为一种有效的防护措施，能够有效地减少撞击力对建筑结构和设备设施的影响，保证施工工作的安全进行。
2. 防撞墙材料选择2.1 钢筋混凝土钢筋混凝土是一种常用的材料，具有较高的强度和耐用性。
在防撞墙施工中，采用钢筋混凝土可以提供较强的抗压能力，抵御撞击力。
2.2 橡胶橡胶具有较高的弹性和缓冲性能，可以有效地吸收撞击力。
在防撞墙的设计中，可以采用橡胶作为墙体材料，减少碰撞造成的损坏。
2.3 发泡塑料发泡塑料具有轻质、吸能能力强的特点。
在防撞墙的施工中，可以采用发泡塑料作为防撞墙的填充材料，增加墙体的能量吸收能力。
3. 设计要点3.1 高度和宽度防撞墙的高度和宽度应根据实际情况进行设计。
一般情况下，防撞墙的高度应该能够覆盖施工设备的撞击区域，宽度应足够宽以提供充分的保护。
3.2 墙体厚度防撞墙的墙体厚度应根据撞击力大小进行设计。
较大的撞击力需要增加墙体厚度，以提供更好的保护效果。
3.3 墙体结构防撞墙的墙体结构应具有较好的稳定性和耐冲击性。
墙体结构的设计应考虑到撞击力的分散和吸收，以减少力量对建筑结构和设备设施的影响。
4. 施工步骤4.1 准备工作包括清理施工现场、准备材料和工具等。
4.2 基础施工根据设计要求进行基础的施工，确保防撞墙的稳定性和牢固性。
4.3 墙体搭建根据设计要求和墙体结构，进行墙体的搭建。
注意墙体的垂直性和水平性，以确保施工质量。
4.4 固定和连接将墙体固定和连接，确保墙体的稳定性和牢固性。
4.5 完工及验收完成防撞墙的施工后，进行验收工作，检查防撞墙的质量和安装效果。
5. 结论防撞墙是保护建筑结构和设备设施的重要措施之一。
防撞墙维修施工方案
防撞墙维修施工方案一、工程概况对损坏的防撞墙根部32Cnl涂刷有机硅混凝土防护涂料。
废弃废料运往公司料场，用于其他工程路基填料。
二、编制依据1、高速公路防撞墙维修工程2、《公路桥涵养护规范》三、质量、安全、环保目标质量目标：达到验收合格标准。
安全目标：杜绝人身伤亡事故、杜绝施工机械设备事故、杜绝交通事故，通过全员、全方位、全过程的进行安全控制，确保安全目标的实现。
环保目标：符合天津市环保要求。
四、计划工期：计划开工时间：6月5日计划完工时间：6月30日五、施工工艺流程及技术要求1、工艺流程道路安全防护-施工放线-凿除防撞墙松散碎至坚实层-钢筋除锈-涂刷阻锈剂-聚合物修补砂浆修补(破损严重部位挂设铁丝网或纤维网)-养生-涂刷有机硅碎防腐涂料砂浆配制：聚合物砂浆直接采用砂浆机进行搅拌；搅拌时应将干粉倒入胶料中，充分混合后根据施工要求加水调整至所需稠度。
拌和好的砂浆存放时间不宜超过45分钟。
若拌成砂浆出现干硬的现象，不能再加水重新拌和，应舍弃不用。
2、施工工艺(1)确定施工段落后，先做好安全防护，严格按照施工交通管制要求设立相应的标志牌，建立工作区相关人员、设备在工作业内作业，确保施工安全。
(2)施工放线确定防撞墙破损位置进行凿除作业，表面的松动物、油脂、涂料。
封闭膜及其他污染物必须清理干净，表面油污污染严重的结构要彻底凿除直到清洁坚固的基层，凿除松散碎至坚实层，判断标准为能看见碎骨料为宜，钢筋进行彻底除锈，露出金属光泽，然后涂刷钢筋阻锈剂，凿除废料，用水充分湿润后装车运输到指定地点。
（3）聚合物修补砂浆施工，施工前凿除区域5cm外范围碎表面清理干净，用水充分湿润欲修补的界面，抹灰速度要快，且朝一个方面一次抹平，避免反复涂抹，抹灰厚度不宜超过15mm,当厚度较大时，应分层作业，分层抹灰时底层砂浆必须搓毛以利于界面粘结，且时间间隔不宜超过6小时，最后一层抹面要用板尺等工具进行找平，保证修补完的界面平整直顺，养生。
防撞墙工程施工方案设计
本工程为某市政道路桥梁防撞墙施工，全长XX米，分为XX段，每段长度XX米。
防撞墙采用C30混凝土浇筑，设计高度为XX米，厚度为XX米。
施工过程中，需确保工程质量、安全、进度，满足设计要求。
二、施工方案设计1. 施工准备（1）材料准备：水泥、砂、石子、钢筋、模板、外加剂等。
（2）设备准备：混凝土搅拌站、混凝土输送泵、钢筋加工机械、模板加工设备、测量仪器、施工电梯等。
（3）人员准备：施工管理人员、技术人员、施工人员等。
2. 施工工艺（1）基础处理：清除地基杂物，确保地基平整，夯实。
（2）模板安装：1）模板采用定型钢模板，分为内模和外模，内模和外模之间采用对拉螺栓连接。
2）模板安装前，需进行试拼装，确保模板尺寸、形状、标高符合设计要求。
3）模板安装时，需注意模板的垂直度、平整度，确保模板安装牢固。
（3）钢筋加工与安装：1）钢筋加工：根据设计图纸，加工成所需形状、尺寸。
2）钢筋安装：严格按照设计图纸，将钢筋绑扎牢固，确保钢筋间距、位置准确。
（4）混凝土浇筑：1）混凝土配合比：根据设计要求和现场实际情况，确定混凝土配合比。
2）混凝土搅拌：采用混凝土搅拌站进行搅拌，确保混凝土质量。
3）混凝土浇筑：采用混凝土输送泵进行浇筑，分层连续浇筑，每层厚度不超过30cm。
4）混凝土养护：混凝土浇筑完成后，应及时进行养护，保持混凝土表面湿润，养护时间不少于28天。
（5）施工缝处理：1）施工缝位置：根据设计要求，设置施工缝，施工缝位置应避开受力部位。
2）施工缝处理：施工缝处采用橡胶止水带，确保防水效果。
3. 施工质量控制（1）原材料质量：严格检验水泥、砂、石子、钢筋等原材料的质量，确保符合设计要求。
（2）混凝土质量：严格控制混凝土配合比，确保混凝土强度、耐久性。
（3）模板质量：确保模板尺寸、形状、标高符合设计要求，模板安装牢固。
（4）钢筋质量：确保钢筋加工、安装符合设计要求，钢筋间距、位置准确。
（5）施工缝质量：确保施工缝处理符合设计要求，防水效果良好。
公路防撞墙安全施工方案
风险评估
根据勘察结果，评估施工 过程中可能遇到的安全风 险，如交通事故、自然灾 害等。
制定应急预案
针对评估出的风险，制定 相应的应急预案，确保在 发生紧急情况时能够及时 有效地应对。
设计图纸及技术交底
设计图纸
根据公路防撞墙的施工要求和现 场实际情况，设计出符合规范要
求的施工图纸。
技术交底
在施工前，组织相关技术人员对 施工图纸进行技术交底，确保施 工人员了解施工要求和技术标准
理。
骨架组装
将加工好的钢筋按照设 计要求进行组装，形成
完整的钢筋骨架。
安装就位
将组装好的钢筋骨架安 装到基础上，确保其位
置准确、稳定。
模板支设及混凝土浇筑技巧
模板选择
选用符合设计要求的模板材料 ，确保其强度、刚度和稳定性
满足要求。
模板支设
按照设计图纸和模板支设方案 ，对模板进行支设和加固，确 保其位置准确、牢固。
验收方法
我们采用了多种验收方法，包括目测法、量测法、试验法等。目测法主要用于检查外观质 量；量测法主要用于检查尺寸偏差；试验法主要用于检测混凝土强度等性能指标。通过多 种方法的综合应用，我们能够全面、准确地评估公路防撞墙的施工质量。
环境保护、节能减排举措
3
施工现场环境保护要求
01
严格控制施工噪音和振 动，合理安排施工时间 ，减少对周围居民的影 响。
公路防撞墙安全施工方案
汇报人： 2024-02-03
1
目 录
contents
• 项目背景与目标 • 施工前准备工作 • 具体施工流程步骤 • 安全防护措施落实 • 质量控制与验收标准 • 环境保护、节能减排举措 • 总结回顾与展望未来

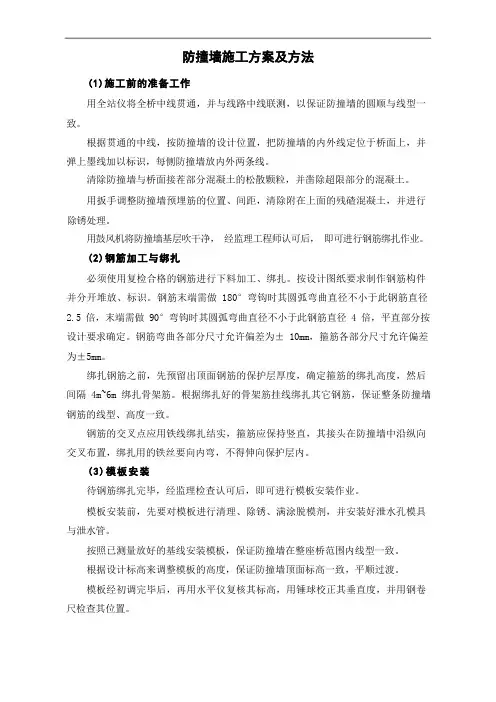

防撞墙施工方案及方法
用全站仪将全桥中线贯通，并与线路中线联测，以保证防撞墙的圆顺与线型一致。
根据贯通的中线，按防撞墙的设计位置，把防撞墙的内外线定位于桥面上，并弹上墨线加以标识，每侧防撞墙放内外两条线。
清除防撞墙与桥面接茬部分混凝土的松散颗粒，并凿除超限部分的混凝土。
用扳手调整防撞墙预埋筋的位置、间距，清除附在上面的残碴混凝土，并进行除锈处理。
用鼓风机将防撞墙基层吹干净，经监理工程师认可后，即可进行钢筋绑扎作业。
必须使用复检合格的钢筋进行下料加工、绑扎。
按设计图纸要求制作钢筋构件并分开堆放、标识。
钢筋末端需做180°弯钩时其圆弧弯曲直径不小于此钢筋直径2.5 倍，末端需做90°弯钩时其圆弧弯曲直径不小于此钢筋直径 4 倍，平直部分按设计要求确定。
钢筋弯曲各部分尺寸允许偏差为± 10mm，箍筋各部分尺寸允许偏差为±5mm。
绑扎钢筋之前，先预留出顶面钢筋的保护层厚度，确定箍筋的绑扎高度，然后间隔 4m~6m 绑扎骨架筋。
根据绑扎好的骨架筋挂线绑扎其它钢筋，保证整条防撞墙钢筋的线型、高度一致。
钢筋的交叉点应用铁线绑扎结实，箍筋应保持竖直，其接头在防撞墙中沿纵向交叉布置，绑扎用的铁丝要向内弯，不得伸向保护层内。
待钢筋绑扎完毕，经监理检查认可后，即可进行模板安装作业。
模板安装前，先要对模板进行清理、除锈、满涂脱模剂，并安装好泄水孔模具与泄水管。
按照已测量放好的基线安装模板，保证防撞墙在整座桥范围内线型一致。
根据设计标高来调整模板的高度，保证防撞墙顶面标高一致，平顺过渡。
模板经初调完毕后，再用水平仪复核其标高，用锤球校正其垂直度，并用钢卷尺检查其位置。
待模板安装均符合设计要求后，用砂浆把模板底部封堵密实，严防漏浆，同时通过拉杆、顶撑、紧旋器把模板固定牢靠，因混凝土灌筑高度较高，模板侧压力较大，应将模板底部的拉杆(通过泄水孔)拉紧稳固。
混凝土采用搅拌站集中供料、泵送入模。
混凝土的振捣采用插入式振动棒，其移动距离不得大于 30cm，且插入下层混凝土内的深度宜为 10cm，捣固时，振动棒要快插慢提，以排除混凝土中的空气，减少混凝土表面的气泡，每一振点的振捣延续时间为 20 秒~30 秒，以混凝土不再沉落、不出现气泡、表面呈浮浆为度。
防撞墙施工方案
防撞墙施工方案防撞墙施工方案为了保护建筑物墙面免受机动车辆等外力的撞击，我们提出了以下的防撞墙施工方案。
一、材料选择在选择防撞墙的材料时，我们需考虑其抗冲击和耐久性能。
推荐使用钢筋混凝土材料，该材料具有很好的抗冲击能力和耐久性，能够有效地吸收和分散外力。
二、施工步骤1. 地基处理：首先需要在施工区域进行地基处理，确保地基坚实平整。
可以进行挖掘、填土、压实等处理措施。
2. 框架搭建：按照设计图纸，在地基上搭建钢筋混凝土构架，包括立柱、横梁和地面梁等。
需要保证构架的稳定性和承载力。
3. 混凝土浇筑：在构架上进行混凝土浇筑，确保墙体的均匀和一致性。
需要注意浇筑前的模板安装和防止混凝土的渗漏。
4. 表面处理：待混凝土硬化后，对墙体表面进行打磨、平整，确保表面的整洁和亮度。
5. 涂装防护：可以对墙面进行特殊涂层的处理，提高墙体的抗冲击能力和耐久性。
三、施工注意事项1. 安全措施：在施工过程中，要确保工人的安全，建立完善的安全防护措施，包括安全帽、护目镜、防护手套等。
2. 施工质量：严格按照设计要求进行施工，确保墙体的稳定性和整体质量。
需要经常进行质量检查和监督，确保工作的顺利进行。
3. 施工期限：要根据设计要求和工期安排，合理安排施工进度，提前预测施工中可能出现的问题，合理调配人力和物力资源。
4. 施工环境：尽量保持施工环境干净整洁，避免施工过程中的杂物和建筑废料对建筑物墙体造成损坏。
5. 设备选择：在施工中选择适当的施工设备和工具，提高工作效率和施工质量。
以上便是防撞墙施工方案，通过选材、施工步骤的合理安排和施工注意事项的遵守，能够有效地保护建筑物墙面免受撞击的损坏，提高墙体的抗冲击能力和耐久性。
同时，施工过程中要确保工人的安全，并严格按照设计要求进行施工，保证施工质量。

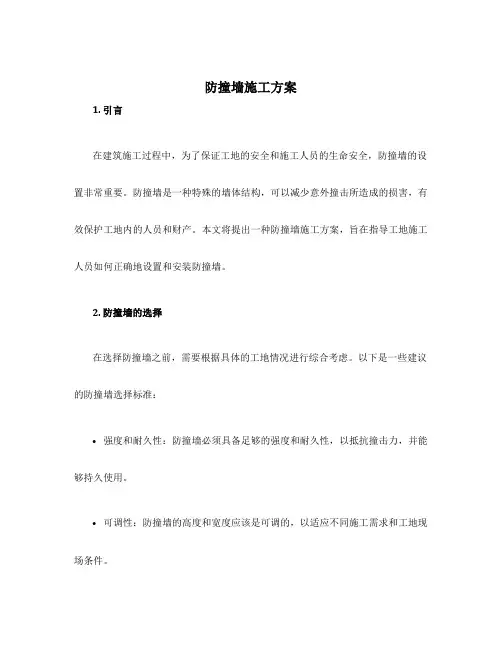

防撞墙施工方案
防撞墙施工方案1. 引言在建筑施工过程中，为了保证工地的安全和施工人员的生命安全，防撞墙的设置非常重要。
防撞墙是一种特殊的墙体结构，可以减少意外撞击所造成的损害，有效保护工地内的人员和财产。
本文将提出一种防撞墙施工方案，旨在指导工地施工人员如何正确地设置和安装防撞墙。
2. 防撞墙的选择在选择防撞墙之前，需要根据具体的工地情况进行综合考虑。
以下是一些建议的防撞墙选择标准：•强度和耐久性：防撞墙必须具备足够的强度和耐久性，以抵抗撞击力，并能够持久使用。
•可调性：防撞墙的高度和宽度应该是可调的，以适应不同施工需求和工地现场条件。
•安装便捷性：防撞墙的安装应该简单、快捷，并且能够安全固定在施工现场。
•维修易用性：防撞墙在使用过程中可能会损坏，因此需要能够方便地进行维修和更换。
基于以上几个标准，我们可以选择以下几种常用的防撞墙材料：•铁质防撞墙：具有较高的强度和耐久性，适用于需要较高防撞要求的工地。
•橡胶防撞墙：具有较好的缓冲效果，能够有效减少撞击力，适用于需要减轻撞击力的场合。
•塑料防撞墙：具有较低的成本，安装方便，适用于一次性使用或者临时性施工。
根据实际需求和预算考量，选择合适的防撞墙材料，并购买相应数量的材料。
3. 防撞墙的安装步骤3.1 施工准备在进行防撞墙的安装之前，需要提前进行一些准备工作。
具体步骤如下：1.清理施工现场：清除施工现场中的杂物和障碍物，确保施工区域的平整和清洁。
2.测量施工现场：使用测量工具，测量施工现场的尺寸和距离，确定防撞墙的安装位置和宽度。
3.2 安装防撞墙根据实际需求和选择的防撞墙材料，可以采用不同的安装方法。
以下是一种常见的安装方法：1.准备安装工具和材料：根据防撞墙材料的要求，准备好所需的安装工具和材料，如螺丝刀、螺丝、胶水等。
2.安装防撞墙框架：根据预先测量的尺寸，在施工现场上标出防撞墙的安装位置。
然后，使用螺丝或胶水将防撞墙框架固定在施工现场上。
3.安装防撞墙板材：根据防撞墙板材的要求，将板材剪裁成合适的尺寸，然后将板材固定在防撞墙框架上。
防撞墙首件专项施工方案
防撞墙首件专项施工方案1. 引言防撞墙是指在建筑物或车辆停车场等区域设置的一种防止车辆碰撞墙体的设施。
为确保防撞墙的设计、安装和施工符合标准要求，本文将提供防撞墙首件专项施工方案的详细介绍。
2. 施工前准备在开始防撞墙的施工之前，需要进行一系列的准备工作以确保施工的顺利进行。
以下是施工前准备的主要内容：2.1 设计和选材防撞墙的设计应符合相关的建筑设计规范和标准。
需要根据预期的车辆流量、速度和冲击力等因素，选择合适的材料和结构形式。
2.2 施工准备在施工现场设置工地标识，保证施工区域的安全。
清理施工区域的杂物和垃圾，确保施工地面平整。
2.3 施工方案编制根据设计要求，制定详细的施工方案。
方案应包括施工方法、施工步骤、施工工期等内容。
3. 施工步骤本节将介绍防撞墙的施工步骤及注意事项。
3.1 施工准备在施工现场搭建临时围挡，确保施工区域与周围环境隔离。
将所需施工材料、工具和设备准备齐全。
3.2 基础处理根据设计要求和地基情况，进行基础处理。
包括挖掘基坑、清理坑底杂物、填充砂石、夯实等工作。
3.3 防撞墙立柱固定根据设计要求，将防撞墙立柱按照标高进行安装。
使用专业工具和设备，确保立柱的垂直度和稳定性。
3.4 横梁安装在立柱之间安装横梁。
横梁应牢固固定，确保整个防撞墙的稳定性。
3.5 防撞墙板安装根据设计要求和标高要求，将防撞墙板逐个安装到立柱和横梁上。
各个墙板之间应留有适当的伸缩缝。
3.6 次梁安装根据需要，在防撞墙板上方安装次梁。
次梁的作用是增强防撞墙的稳定性和承载能力。
3.7 表面处理施工完成后，对防撞墙进行表面处理，使其表面平整、光滑，并进行防腐、防锈等处理。
4. 施工质量控制为确保防撞墙的质量，需要进行施工过程的监督和质量控制工作。
以下是一些常用的质量控制措施：4.1 施工记录记录每个施工阶段的施工过程和施工情况。
包括施工时间、施工人员、使用的材料和设备等信息。
4.2 施工检查在施工过程中进行定期的检查和验收，确保施工质量符合设计要求和标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防撞墙施工方案一、编制依据1、《青岛海湾大桥青岛端接线工程施工图》2、《公路桥涵施工技术规范》3、《市政桥梁工程质量检验评定标准》4、《市政工程施工安全技术操作手册》二、工程概况青岛海湾大桥青岛端接线工程第一合同段起讫点里程为K1＋140～K2＋093m，1-8#主线桥路线全长953m，SA匝道全长442m，SD匝道全长237m，全合同段桥梁长度1632m。
外侧防撞墙高度1.235m，内侧防撞墙高0.985m，防撞墙宽0.5m，防撞墙每延米混凝土为0.375m3，全线防撞墙3189.5m。
三、施工进度安排1、施工总体安排计划加工210米防撞墙模板,计划每月周转6次，每月完成1260m，共需2.5个月完成，考虑冬季施工及春节影响，总体工期安排在2010年10月15日－2011年3月31日完成。
防撞墙施工尽可能多的在冬季施工以外的时间进行。
2、防撞墙详细施工进度计划安排联号工作量（m）计划完成时间1#桥109.452 10.15-11.252#桥220 10.26-11.263-1#桥156 3.19-3.313-2#桥156 3.19-3.314#桥308 12.26-1.255#桥248 12.10-1.106#桥268 10.15-11.167#桥220 10.26-11.268#桥220 10.26-12.10SA1#桥220 10.15-11.15SA2#桥220 11.26-12.16SA3#桥 220 11.26-12.25 SA4#桥 184 1.11-3.9 SD2#桥 220 1.10-3.10 SD3#桥2201.1-3.10四、施工方案1、防撞墙施工工艺流程图2、模板制作模板采用定型钢模，面板用δ=5mm 钢板制作，标准节长度为 1.2m ，板后加钢肋以保证其刚度。
筋槽采用[6.3槽钢，背槽次采用[8槽钢；标准节在防撞墙顶上部6.5cm 处设置横向3排对拉螺栓，在梁顶5cm 处设置下部3排对拉螺栓，连接法兰螺栓采用M16×50，对拉螺栓采用M16。
每节底模安装采用8个螺栓与外模连接，内外模与相邻模板各采用8个螺栓连接，底模与梁体接触位置对桥面进行检测，检查桥面铺装高程，在护栏内边缘测设坐标点钢筋骨架尺寸，保护层，间距，规格，预埋件位置报审精确 放样钢筋制作与安装安 装 模 板轴线偏位，支撑情况，断面尺寸，竖直度，接缝情况砼和易性，振捣情况，上表面平整度养护时间，外观质量，及时修补报审砼养生砼浇筑采用双面胶密贴。
模板内侧面要磨光处理以保证光洁度，模板拼缝采用角钢打孔配合螺栓固定，保证模板接拼吻合无缝隙。
顶部按图设圆顺撇角，模板线型要顺滑、顺接。
模板的设计制作要保证栏杆施工线型流畅、平整度和拼缝的质量。
模板进入工地前要严格验收才可交付使用。
3、钢筋制作与安装钢筋安装前要先清理钢筋防撞护栏底部，钢筋在加工场制作成型后运至现场，与预埋钢筋绑扎。
绑扎时加C30混凝土垫块，以确保防撞护栏两侧的砼保护层厚度，将墙体钢筋与桥面预留钢筋焊接。
防撞墙在伸缩缝位置断开，宽度同伸缩缝一样，每跨跨中及墩柱支承处将防撞墙切断填充2cm木胶板并采用定位钢筋固定，以保证其垂直度。
按设计要求施工防撞墙内外的管线、预埋件、排水设施，在防撞护栏顶部预埋扶手及路灯钢板。
钢筋及预埋件安装好后，经过现场监理工程师验收合格后，方可进行下一道工序施工。
4、模板安装钢模板制作完成后，在正式使用前要进行试拼装，主要是看模板安装后的整体效果，模板接缝处是否平顺，有无缝隙和明显错茬，检查无误后方可正常使用。
根据设计坐标测设出防撞墙边线并用墨线弹到桥面上，精确测量边线处防撞墙底标高，确定模板安装高度。
测设无误并经监理工程师复测合格后方可支立模板。
模板支立采用无支架施工，在防撞墙内侧桥面预埋一排φ20钢筋，在钢筋与内模之间用钢索拉紧，并用可调顶住内模。
为了承受浇筑的混凝土的侧压力及能承受施工中产生的各种荷载，穿过防撞栏的拉杆加设塑料套管，模板顶部的拉杆加设Φ48 钢管定位，顶部内外模间采用5cm×5cm方木限位。
模板通过钢管斜撑及拉紧钢索来固定，模板及支撑不得有松动现象。
防撞护栏内外模板采用拉杆固定在模板底部及模板的最上端设M16对拉筋，下部对拉筋位置设在桥面铺装层下3cm处并加设PVC套管。
模板接缝处粘贴双面胶带，相邻模板的接缝错台不得大于1mm。
模板安装前后，要反复测量，对模板的线型，拼缝拉线检查，保证顺直，防撞墙标高每隔3m复测一点。
同时检查支撑的牢固性，反复检查合格并经监理工程师验收后才进行下一工序。
模板加固见下图：防撞墙外模约重130kg，采用简易炮车进行吊装，人工配合扶正。
作业人员立于吊篮内，对外模和底模进行固定。
每块底模采用3根Φ16钢筋焊接于防撞墙预埋钢筋上，防止浇筑混凝土时底模下沉。
在模板支立及加固过程中，施工人员依靠吊篮进行作业，吊篮采用φ60钢管进行拼装，吊篮下设马车轮胎，便于吊篮的移动。
6、预埋件处理防撞墙预埋件较多，穿线管、路灯接线箱及路灯灯座、防撞栏杆预埋钢板等，除穿线管外，所有的预埋铁件全部由专业的厂家进行加工，防撞墙施工时对预埋件的种类、位置进行详细的检查，不得遗漏或安错位置，对于铁制预埋件要和防撞墙钢筋点焊连接，确保浇注混凝土时预埋件位置。
7、伸缩缝的处理按照设计要求，防撞体在梁缝、跨中及支承处设置伸缩缝，在跨中及支承处缝宽2厘米，在梁缝处的断缝宽度同梁缝一样。
支立防撞墙模板时，断缝处采用与梁缝等厚木胶板，制成与防撞墙相同截面的形状，在伸缩缝缝及梁端线处放置，待防撞墙模板合拢后夹紧。
在混凝土浇注时，伸缩缝两侧要对称浇注，防止伸缩缝模板变形。
安装防撞墙栏杆时在伸缩缝处断开。
8、线形外观（1）平面线形直线防撞墙的放线应以直线两端定位桩控制，架仪器于定位桩穿直线，以确保直线线形。
曲线桥防撞墙的施工放样应根据平曲线半径的大小进行加密放样，根据本标段情况，放样点间距为4米。
在完成第一次放样后应进行第二次复测，若两次放样结果误差较小，则可选择其中一次的结果为最终放样结果，若两次放样偏差较大，须进行复测，选取较接近的两次放样中的一次成果作用建立的三角控制网进行复核，若达到规范容许要求，可作为最终成果来控制防撞墙线型。
（2）纵面线形纵面线形控制的好坏也直接影响防撞墙的线形外观，假如纵面线形不光滑，存在明显的拐点或折线，从视觉角度来说，易造成平面线形存在折线的假象。
影响纵面线形的主要因素是水准测量的精度。
桥梁上部水准控制点设在不易变形沉降的地方，其他加密水准点由此两点加设，这两点之间应进行多次复核测量，尽量避免两点之间进行高差改正，水准仪应进行定期校验。
完成水准控制点的布设后，可测量防撞墙底部内外侧处的标高，与设计标高作对比，根据高差值和桥梁纵坡选取一个合理的高差计算出模板底座的高程。
模板底座使用的砂浆标号宜高，以防受模板重力破碎，宽度8-10cm为宜，厚度不应太小，砂浆底座的标高应控制准确，现场直接测量抹设。
（3）模板的支护在模板支护前，首先应根据已测好的平面线形在抹好的砂浆底座上弹出模板内外侧的支护线，这样比较方便支模，模板的加固须牢固以防止变形跑模，模板之间的板缝应用密封胶带粘贴好以防止漏浆，在完成模板的支护后，应进行二次水准测量，测出防撞墙顶面砼的标高，在模板内侧划上标记线，另外预埋件的标高也须准确测量，水准测量的密度应根据竖曲线半径大小决定，不宜过稀。
在浇筑前应对模板进行全面检查，线形不顺的地方应做适应调整，但必须保证其断面尺寸和桥梁宽度等指标满足设计及规范要求。
9、混凝土的浇注防撞墙混凝土的技术要求：标号C30，粗骨料5－25mm，运至工地现场塌落度16－20cm，项目部实验员对混凝土塌落度进行监控，不符合要求的不能用于浇筑。
混凝土浇注时采用吊车吊送入模。
防撞墙混凝土浇筑分两层进行，纵向分段长度为3m。
混凝土振捣采用插入式振捣棒进行人工振捣。
振动棒移动间距不超过振动棒作用半径的1.5倍，与侧模保持5-10cm的距离。
振捣密实的标准为混凝土已无显著沉落、表面呈现平坦，混凝土已不冒气泡、混凝土开始泛浆为准。
对能见度低或阴角部分，以快插慢提的速度为准，整个过程的累计振捣时间为25 s 左右，混凝土浇注振捣时，振动棒严禁抵触防撞体理的预埋件，确保混凝土浇注时预埋件位置不移动。
防撞护栏冬季施工时，混凝土浇筑安排在白天温度较高时进行施工，边施工边用棉被覆盖严实，晚上低温时在棉被下加一层电热毯，提高养护温度。
10、模板的拆除当混凝土强度达设计强度的70％时,开始拆除防撞墙模板。
模板拆除时，采用人工配合吊车进行作业，拆除时首先解除M16横向拉筋，拆除外侧模，然后解除底端竖向拉筋，拆除底模，最后拆除内侧模。
模板拆除时，要严防落物，特别在垮公路及铁路的地方。
模板拆除后，进行打磨涂油进行下一次使用。
11、养护为减少水分蒸发，避免阳光照射，防止雨淋和风吹，在砼养护期内用土工布覆盖洒水养护。
冬季施工时用棉被覆盖，晚上低温时在棉被下加一层电热毯，提高养护温度。
五、主要设备、人员配置1、机械设备的采用具体的设备需用见下表：序号设备名称单位数量备注1 吊篮个 42 模板米2103 振动棒（30）根104 平板车辆 25 吊车台 46 发电机台 2 备用7 路灯异型模板套82、人员配置主要人员配置表序号工种数量主要职责与权限1 施工队长 1 全面负责本队施工组织协调，施工人员设备调配2 副队长 1 负责现场施工组织协调，现场施工人员设备调配3 工班长4 负责本工班管理工作4 技术员 4 负责施工技术管理工作5 试验员 2 常规试验、取样与质量控制6 测量员 3 常规施工放线、测量复核7 质检员 1 负责质量检查及验收8 安全员 1 负责施工现场安全管理9 采购员 1 负责施工材料采购及供应10 电工 2 工地用电施工管理11 钢筋工8 钢筋加工与安装12 模板工10 模板安装（含工字钢安装）13 混凝土工10 凝土浇筑施工六、安全质量保证措施1、安全保证措施（1）进入施工现场必须配戴安全帽。
（2）所有特殊工种必须持证上岗。
（3）所有施工人员均应掌握安全用电基本知识和所用设备性能，用电人员各自保护好自用设备的负荷、地线和开关箱，发现问题及时找电工解决，严禁非专业电气操作人员乱动电器设备。
（4）氧气与乙炔瓶距明火作业点不少于10m，并要有防回火装置。
（5）高空作业时，应采取措施防止工人、工具或物体、材料坠落，防撞墙模板安装人员必须系安全带，安全带系于预埋钢筋上。
（6）高空作业的物料应堆放平稳，不可堆放在临边附近，也不可妨碍通行。
（7）吊篮施工安全保证措施上岗人员必须戴安全帽，系安全带，安全带系在预埋钢筋上，没有安全措施绝对不能上岗操作。
吊篮在高空作业时，吊篮下严禁人员做其他作业。
