广联达画图步骤一、（1）墙的属性定义：名称：根据图纸输入墙名称，如：外墙240，第一次新建默认为Q-1，以后依次类推；类别：根据实际工程情况选择墙体的类别，如混凝土墙、间壁墙、虚墙、空斗墙等，具体选项与地区规则有关且是用来实现自动套用做法功能的一个属性；材质：不同材质的墙对应不同的计算规则，如现浇混凝土、标准砖等；砼标号：当前构件的混凝土标号，可以根据实际情况进行调整。
这里的默认取值与标号设置里的砼标号一致，当材质选择为混凝土时显示此属性；砼类型：当前构件的混凝土类型，可以根据实际情况进行调整。
这里的默认取值与标号设置里的砼类型一致；砂浆标号：当前构件的砂浆标号，可以根据实际情况进行调整。
这里的默认取值与标号设置里的砂浆标号一致；砂浆类型：当前构件的砂浆类型，可以根据实际情况进行调整。
这里的默认取值与标号设置里的砂浆类型一致；厚度：当墙的材质为“标准砖”时，对于墙体厚度，软件会做自动折算，例如：把370的墙自动折算为365；把120的墙自动折算为115,具体详见计算设置/墙/墙厚模数；内/外墙标志：用来识别内外墙图元的标志，内外墙的计算规则不同；起点顶标高：在绘制墙的过程中，鼠标起点处墙的顶标高。
标高属性值支持标高变量，使用标高变量时，标高随标高变量的变化而变化，不用手工调整；起点底标高：在绘制墙的过程中，鼠标起点处墙的底标高。
标高属性值支持标高变量，使用标高变量时，标高随标高变量的变化而变化，不用手工调整；终点顶标高：在绘制墙的过程中，鼠标终点处墙的顶标高。
标高属性值支持标高变量，使用标高变量时，标高随标高变量的变化而变化，不用手工调整；终点底标高：在绘制墙的过程中，鼠标终点处墙的底标高。
标高属性值支持标高变量，使用标高变量时，标高随标高变量的变化而变化，不用手工调整；图元形状：手动修改墙图元的形状，属性值选项为"直形","弧形"，用来实现自动套用做法功能的一个属性，不影响计算；工艺：手动修改墙的施工工艺，属性值选项为"清水","混水"，用来实现自动套用做法功能的一个属性，不影响计算；备注：该属性值仅仅是个标识，对计算不会起任何作用。
1、进入广联达后导入第一张草图后先将草图定位到坐标0，0点然后再开始识别轴网2、二次结构墙下无梁是要加加强筋，详见五、10条3、五、1条“楼梯梯段板的上下部纵筋锚入支座长度应大于等于Lae。
4、画屋面时要看看五、14和15条放射筋的布置。
5、当遇到结构降板时的计算设置问题。
6、第七、4（2）条，墙身的水平分布筋无法拉通设置时，应在连梁高度范围内增设与墙身水平分布筋等量的梁侧纵向钢筋。
7、剪力墙上要设置暗梁，详见第七、5条。
8、第十一变形缝钢筋。
12、梁结构补充说明第一、7条是不是所有的主次梁都加箍筋和吊筋。
13、当墙内外侧保护层厚度不一样时，先画好墙再设置。
顺时针画墙，软件默认为左侧为外侧，右侧为内侧。
在软件保护层厚度一栏填上“外侧厚度/内侧厚度”。
14、算量开始时，打开绘图区域，然后“工具-自动捕捉设置”，把没有打钩的勾选上（除“任意点”不选）15、画剪力墙时，当墙的宽度没有暗柱宽时，墙不能完全把暗柱包起来，这样导入到图形算量后，把暗柱和墙都导入进去，完后其他暗柱删掉（就是除比墙宽的暗柱外），完后把比墙宽的暗柱转化为墙。
16、当梁原位标注有多跨，只有一跨有原位标注，其他跨是否也设置原位标注（问现场施工人员）17、对于画完需要单对齐的构件，可以先把该构件插入一点，完后按F4移动构件到图示位置。
18、当梁支座添加不上去的时候，一、把CAD图纸隐藏掉，看该支座处是否有构件；二、当一个暗柱有两个支座时，按F12把暗柱隐藏掉，只显示墙，就可以布置两个支座了。
19、自动生成吊筋时，有的梁相交处生成吊筋，有的梁处不生成吊筋该怎么处理？进去之后先点工具--自动捕捉设置2、画图的时候把构件列表打开3、定位选中右键2移动整体的图定位到原先的轴线4、只需要其构件属性的时候可以先识别它5、先识别柱大样，识别柱大样标识的时候不识别图上暗柱或柱的标识，识别完柱大样之后再按步骤识别柱6、当暗柱有约束边缘的时候把约束边缘的附加钢筋在其他钢筋里输入（当钢筋量少的时候可以选择）例2C10@150表示2排钢筋C10@1507、画墙柱钢筋的时候有时候暗柱会比墙宽（有暗柱的墙要把墙全部画满然后把暗柱插进墙里）导到图形里的时候把暗柱也倒进去然后把与墙重叠的暗柱删掉比墙宽的暗柱为了不让砼量少把暗柱转换成墙8、画梁先识别连梁表然后识别梁然后重提梁跨变成绿色就没有问题但是要看看有没有原位标注再把原位标注标上去，若有错误再编辑支座9、画梁先把构件识别最后点自动识别梁然后把梁全删掉用构件画梁（梁识别完之后修改的时候注意原位标注以及跨数的修改）10、柱子若有核心区箍筋配筋是芯柱的箍筋要把芯柱截面和箍筋信息输进去（规范上规定芯柱截面大于250才能给芯柱加箍筋）11、将梁标注自动识别后自动识别梁（自动识别梁后修改支座但不能重提梁跨不能让梁变成绿色）然后再点自动识别原位标注再检查修改12前面搭接设置全部改成绑扎这样量会多12、画梁步骤（提取梁边线-提取梁标识（选择自动提取梁标识）-自动提取梁（黄色为集中标注粉色为原位标注）-修改梁跨（梁全部变为粉色为正确）-自动识别原位标注（识别的为蓝色未识别的为粉色）-修改梁原位标注（知道所有梁都变为绿色为止）13、识别梁原位标注的时候第一次识别后若有些原位标注未识别可以再点选识别当红框子和数字对应右击确定点选识别梁标注的前提是梁都变成绿色之后在修改的时候识别要一个个原位标注对应上。

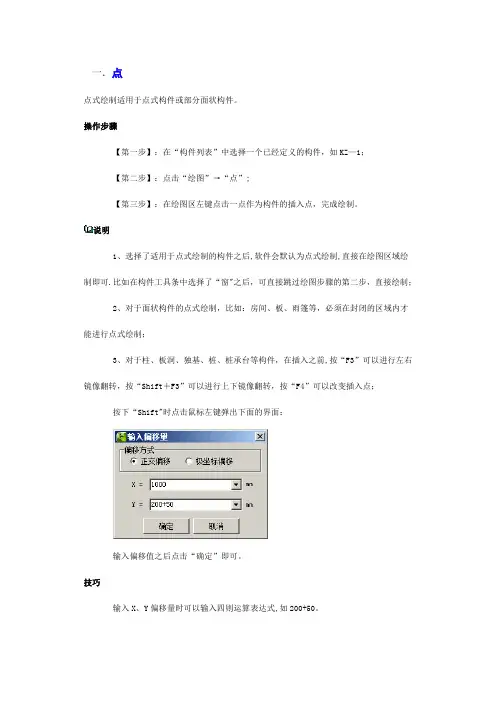

一．点点式绘制适用于点式构件或部分面状构件。
操作步骤【第一步】：在“构件列表”中选择一个已经定义的构件，如KZ-1；【第二步】：点击“绘图”→“点”；【第三步】：在绘图区左键点击一点作为构件的插入点，完成绘制。
说明1、选择了适用于点式绘制的构件之后，软件会默认为点式绘制，直接在绘图区域绘制即可。
比如在构件工具条中选择了“窗”之后，可直接跳过绘图步骤的第二步，直接绘制；2、对于面状构件的点式绘制，比如：房间、板、雨篷等，必须在封闭的区域内才能进行点式绘制；3、对于柱、板洞、独基、桩、桩承台等构件，在插入之前，按“F3”可以进行左右镜像翻转，按“Shift＋F3”可以进行上下镜像翻转，按“F4”可以改变插入点；按下“Shift”时点击鼠标左键弹出下面的界面：输入偏移值之后点击“确定”即可。
技巧输入X、Y偏移量时可以输入四则运算表达式，如200+50。
二．旋转点旋转点式绘图主要是指在点式绘图的同时对实体进行旋转的方法来绘制构件，主要适用于实体旋转一定角度的情况。
操作步骤【第一步】：在“构件列表”选择一个已经定义的构件，如KZ-1；【第二步】：点击“绘图”→“旋转点”按钮；【第三步】：在绘图区点击一点作为构件的插入点；【第四步】：按鼠标左键指定第二点确定构件图元的旋转角度，也可在鼠标没有捕捉到任何点的情况下按住“Shift”并点击鼠标左键，在弹出的界面中输入旋转的角度即可。
说明输入角度数值以逆时针方向为正，顺时针方向为负；三．点加长度使用“点加长度”功能，可以快速绘制一定长度或角度的线性构件图元，如短肢剪力墙的绘制。
操作步骤【第一步】：在“构件列表”选择一个已经定义的构件，如剪力墙Q-1。
【第二步】：点击绘图工具栏“点加长度”按钮；【第三步】：在绘图区点击一点作为构件的插入点；【第四步】：在绘图区内按下鼠标左键指定第二点确定角度。
打开“请输入长度值”界面，输入线性构件的长度后点击“确定”即可；或者在鼠标未捕捉到点的情况下，按住“Shift”再点击鼠标左键，打开“请输入长度和角度”界面，输入线性构件的长度和角度即可。

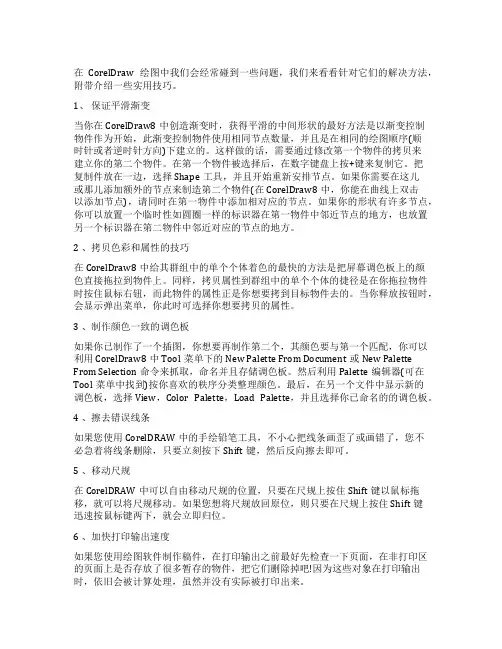

在CorelDraw绘图中我们会经常碰到一些问题，我们来看看针对它们的解决方法，附带介绍一些实用技巧。
1、保证平滑渐变当你在CorelDraw8中创造渐变时，获得平滑的中间形状的最好方法是以渐变控制物件作为开始，此渐变控制物件使用相同节点数量，并且是在相同的绘图顺序(顺时针或者逆时针方向)下建立的。
这样做的话，需要通过修改第一个物件的拷贝来建立你的第二个物件。
在第一个物件被选择后，在数字键盘上按+键来复制它。
把复制件放在一边，选择Shape工具，并且开始重新安排节点。
如果你需要在这儿或那儿添加额外的节点来制造第二个物件(在CorelDraw8中，你能在曲线上双击以添加节点)，请同时在第一物件中添加相对应的节点。
如果你的形状有许多节点，你可以放置一个临时性如圆圈一样的标识器在第一物件中邻近节点的地方，也放置另一个标识器在第二物件中邻近对应的节点的地方。
2 、拷贝色彩和属性的技巧在CorelDraw8中给其群组中的单个个体着色的最快的方法是把屏幕调色板上的颜色直接拖拉到物件上。
同样，拷贝属性到群组中的单个个体的捷径是在你拖拉物件时按住鼠标右钮，而此物件的属性正是你想要拷到目标物件去的。
当你释放按钮时，会显示弹出菜单，你此时可选择你想要拷贝的属性。
3 、制作颜色一致的调色板如果你已制作了一个插图，你想要再制作第二个，其颜色要与第一个匹配，你可以利用CorelDraw8中Tool菜单下的New Palette From Document或New Palette From Selection命令来抓取，命名并且存储调色板。
然后利用Palette编辑器(可在Tool菜单中找到)按你喜欢的秩序分类整理颜色。
最后，在另一个文件中显示新的调色板，选择View，Color Palette，Load Palette，并且选择你已命名的的调色板。
4 、擦去错误线条如果您使用CorelDRAW中的手绘铅笔工具，不小心把线条画歪了或画错了，您不必急着将线条删除，只要立刻按下Shift键，然后反向擦去即可。

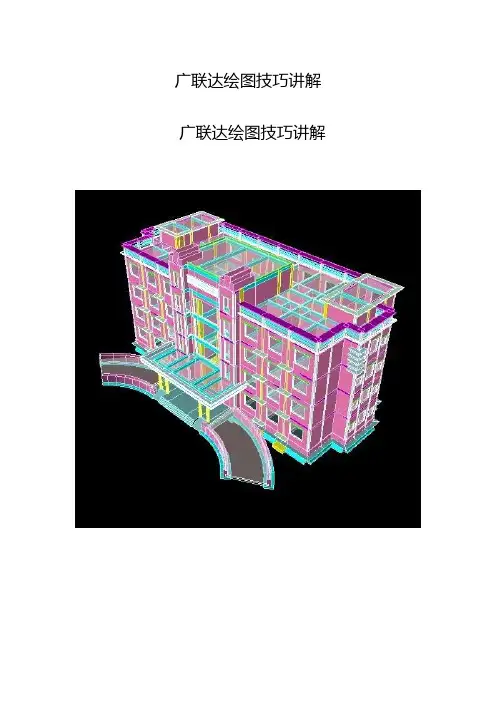

广联达绘图技巧讲解广联达绘图技巧讲解1、利用墙体点画板的时候总是出现存在未封闭区域，点画不上，但是检查墙已经封闭了检查是否绘制了梁，如果没有绘制，检查墙体，将其修改为承重墙。
2、图形定额库选错了怎么改？【第一步】：在菜单栏点击“文件”->“导出GCL工程”，弹出“导出工程：第一步，工程名称”界面；【第二步】：输入导出后的工程名称，然后选择导出后工程的清单规则、定额规则、清单库、定额库和做法模式，如果需要同时把做法也导出，则把“导出做法”打钩，如果要查看导出原则，可以点击查看导出原则，则显示导出原则。
选择完成后，点击“下一步”；【第三步】：输入和修改工程的信息如工程类别、结构形式等。
注：这里也可以点击查看导出原则来查看工程导出的原则。
【第四步】：这里输入和修改编制信息，完成后点击“下一步”；【第五步】：这里可以检查刚才所输入的所有信息，然后点击“完成”按钮。
【第六步】：这里可以选择导出工程的保存路径和输入文件名，点击保存按钮；3、圈梁代过梁时圈梁画到窗边是否需要截断？不用，软件自动扣减。
过量通算，圈梁算到过梁边。
4、构造柱绘制完为什么没有计算马牙槎的量？是因为柱的两侧没有绘制墙体，所以没有考虑马牙槎的量。
5、智能布置房间提示被分割成多个房间，可是还是布上房间了，有影响吗？1、装修构件是要在单一的封闭墙体区域内布置的。
你是不是布置好房间后又绘制墙体分割房间了？记着：一定要先绘制墙体，然后布置房间的！这时，可以删除点房间装修，重新布置。
2、下一层的墙体标高伸入了本层，所以会有提示，正常布置，没有影响。
6、阳台怎么不能新建？阳台为组合构件，应先画好阳台相关构件(板、梁、栏杆或栏板、门窗以及楼地面等装饰装修)后，再点“新建组合构件”功能并进行拉框选择其相关构件（根据提示完成其相关内容及操作步骤），完成后点确定即可建立一个整体阳台并能用于整体画图了。
7、实际工程中，针对于错层在软件中可以通过区域处理，但升完级之后为什么没有区域功能了呢？ 1132版本后，区域在工程设置界面，点击视图，下拉菜单中选择区域。
一．点点式绘制适用于点式构件或部分面状构件。
操作步骤【第一步】：在“构件列表”中选择一个已经定义的构件，如KZ-1；【第二步】：点击“绘图”→“点”；【第三步】：在绘图区左键点击一点作为构件的插入点，完成绘制。
说明1、选择了适用于点式绘制的构件之后，软件会默认为点式绘制，直接在绘图区域绘制即可。
比如在构件工具条中选择了“窗”之后，可直接跳过绘图步骤的第二步，直接绘制；2、对于面状构件的点式绘制，比如：房间、板、雨篷等，必须在封闭的区域内才能进行点式绘制；3、对于柱、板洞、独基、桩、桩承台等构件，在插入之前，按“F3”可以进行左右镜像翻转，按“Shift＋F3”可以进行上下镜像翻转，按“F4”可以改变插入点；按下“Shift”时点击鼠标左键弹出下面的界面：输入偏移值之后点击“确定”即可。
技巧输入X、Y偏移量时可以输入四则运算表达式，如200+50。
二．旋转点旋转点式绘图主要是指在点式绘图的同时对实体进行旋转的方法来绘制构件，主要适用于实体旋转一定角度的情况。
操作步骤【第一步】：在“构件列表”选择一个已经定义的构件，如KZ-1；【第二步】：点击“绘图”→“旋转点”按钮；【第三步】：在绘图区点击一点作为构件的插入点；【第四步】：按鼠标左键指定第二点确定构件图元的旋转角度，也可在鼠标没有捕捉到任何点的情况下按住“Shift”并点击鼠标左键，在弹出的界面中输入旋转的角度即可。
说明输入角度数值以逆时针方向为正，顺时针方向为负；三．点加长度使用“点加长度”功能，可以快速绘制一定长度或角度的线性构件图元，如短肢剪力墙的绘制。
操作步骤【第一步】：在“构件列表”选择一个已经定义的构件，如剪力墙Q-1。
【第二步】：点击绘图工具栏“点加长度”按钮；【第三步】：在绘图区点击一点作为构件的插入点；【第四步】：在绘图区内按下鼠标左键指定第二点确定角度。
打开“请输入长度值”界面，输入线性构件的长度后点击“确定”即可；或者在鼠标未捕捉到点的情况下，按住“Shift”再点击鼠标左键，打开“请输入长度和角度”界面，输入线性构件的长度和角度即可。
一．点点式绘制适用于点式构件或部分面状构件。
操作步骤【第一步】：在“构件列表”中选择一个已经定义的构件，如KZ—1；【第二步】：点击“绘图”→“点”;【第三步】：在绘图区左键点击一点作为构件的插入点，完成绘制。
说明1、选择了适用于点式绘制的构件之后,软件会默认为点式绘制,直接在绘图区域绘制即可.比如在构件工具条中选择了“窗"之后，可直接跳过绘图步骤的第二步，直接绘制；2、对于面状构件的点式绘制，比如：房间、板、雨篷等，必须在封闭的区域内才能进行点式绘制；3、对于柱、板洞、独基、桩、桩承台等构件，在插入之前,按“F3”可以进行左右镜像翻转，按“Shift＋F3”可以进行上下镜像翻转，按“F4”可以改变插入点；按下“Shift"时点击鼠标左键弹出下面的界面：输入偏移值之后点击“确定”即可。
技巧输入X、Y偏移量时可以输入四则运算表达式,如200+50。
二．旋转点旋转点式绘图主要是指在点式绘图的同时对实体进行旋转的方法来绘制构件，主要适用于实体旋转一定角度的情况。
操作步骤【第一步】：在“构件列表”选择一个已经定义的构件，如KZ—1；【第二步】:点击“绘图”→“旋转点”按钮;【第三步】:在绘图区点击一点作为构件的插入点；【第四步】：按鼠标左键指定第二点确定构件图元的旋转角度，也可在鼠标没有捕捉到任何点的情况下按住“Shift"并点击鼠标左键,在弹出的界面中输入旋转的角度即可。
说明输入角度数值以逆时针方向为正，顺时针方向为负；三．点加长度使用“点加长度”功能，可以快速绘制一定长度或角度的线性构件图元,如短肢剪力墙的绘制。
操作步骤【第一步】：在“构件列表”选择一个已经定义的构件，如剪力墙Q-1。
【第二步】：点击绘图工具栏“点加长度”按钮；【第三步】:在绘图区点击一点作为构件的插入点;【第四步】：在绘图区内按下鼠标左键指定第二点确定角度。
打开“请输入长度值”界面，输入线性构件的长度后点击“确定”即可；或者在鼠标未捕捉到点的情况下，按住“Shift”再点击鼠标左键,打开“请输入长度和角度”界面，输入线性构件的长度和角度即可.说明输入长度时可以输入四则运算表达式，如1000+200;当长度输入负数，线性构件会向相反的方向绘制。
广联达软件技巧范文1.画图精细化在绘制建筑图纸时，我们要尽可能的精确和细致，以确保设计的准确性和可读性。
广联达软件提供了许多工具和选项，可以帮助我们实现此目标。
例如，可以使用自动对齐功能来保持图形元素的对齐，使用捕捉工具来吸附到特定的点和线，使用图层管理工具来分配不同的图层等。
这些技巧可以帮助我们绘制出更精美和易于理解的图纸。
3.使用模板和预设广联达软件提供了许多建筑模板和预设，可以帮助我们节省时间和精力。
例如，我们可以使用预设的建筑元素（如门窗、电梯、楼梯等）来快速添加到建筑模型中，使用模板来创建不同类型的建筑设计（如住宅、商业建筑、教育建筑等）。
这些模板和预设可以减少我们的工作量，并提供快速且一致的设计解决方案。
4.参数化设计广联达软件支持参数化设计，即通过修改特定的参数来实时调整建筑模型。
例如，我们可以调整建筑的高度、宽度、深度等参数，以及其他属性（如材料、颜色、透明度等）。
通过进行参数化设计，我们可以快速测试和比较不同的设计方案，并根据需求做出调整。
5.数据导入和导出6.快捷键和自定义工具栏广联达软件提供了丰富的快捷键和自定义工具栏功能，可以自定义界面和操作，以适应个人工作习惯和需求。
例如，我们可以设置常用命令的快捷键，以快速执行特定操作，也可以添加常用工具到工具栏，以便快速访问。
通过使用快捷键和自定义工具栏，我们可以更高效地使用软件，并减少操作时间。
以上是一些常用的广联达软件技巧，希望对大家在使用软件时有所帮助。
当然，这只是冰山一角，广联达软件还有许多其他功能和工具等待您去探索和应用。
相信在不断学习和实践中，您会发现更多有用的技巧和方法，提高建筑设计的效率和质量。
广联达操作技巧范文广联达是一款专业的建筑设计软件，主要用于建筑设计和施工等方面的操作。
下面是几个广联达操作技巧，帮助您更快、更高效地使用广联达软件。
一、界面操作技巧：1.保存和恢复界面布局：在使用广联达软件时，可以自定义界面布局，以适应不同的工作需求。
保存界面布局后，可以随时恢复到之前的布局，提高工作效率。
2.自定义工作区：可以根据自己的喜好和工作习惯，调整工作区的显示方式和内容。
3.设置快捷键：可以根据个人需要，自定义一些常用的命令为快捷键，提高工作速度和效率。
二、绘图操作技巧：1.使用快捷方式：广联达软件提供了许多快捷方式，如“L”键绘制直线，“R”键绘制矩形等，可以通过这些快捷方式快速完成绘图任务。
2.计算尺寸和长度：在绘制过程中，可以使用尺寸和长度工具，方便地进行尺寸和长度的计算和标注。
4.绘制图案：广联达软件提供了丰富的图案库，可以方便地绘制各种图案，如木质、花纹等。
3.使用阵列功能：广联达软件提供了阵列功能，可以快速复制和排列绘图元素，提高工作效率。
四、尺寸和标注操作技巧：1.使用自动尺寸功能：广联达软件提供了自动尺寸功能，可以自动计算绘图元素的尺寸和标注，减少手动测量和标注的时间。
2.添加标注和注释：可以在绘图中添加标注和注释，帮助他人更好地理解和使用图纸。
3.调整标注样式：可以根据需要，调整标注的样式和格式，如字体、颜色、线型等。
五、输出和导出技巧：1.打印和导出：广联达软件支持打印和导出图纸，可以输出为各种常见的文件格式，如PDF、图片等。
2.批量打印：可以使用批量打印功能，同时打印多个图纸，提高工作效率。
通过掌握以上广联达操作技巧，可以更加高效地使用广联达软件，提高工作效率和质量。
当然，以上只是一些基本的操作技巧，随着使用的深入，您还可以针对您的具体工作需求，不断探索和学习更多的技巧和功能。
一．点点式绘制适用于点式构件或部分面状构件。
操作步骤【第一步】：在“构件列表”中选择一个已经定义的构件，如KZ-1；【第二步】：点击“绘图”→“点”；【第三步】：在绘图区左键点击一点作为构件的插入点，完成绘制。
说明1、选择了适用于点式绘制的构件之后，软件会默认为点式绘制，直接在绘图区域绘制即可。
比如在构件工具条中选择了“窗”之后，可直接跳过绘图步骤的第二步，直接绘制；2、对于面状构件的点式绘制，比如：房间、板、雨篷等，必须在封闭的区域内才能进行点式绘制；3、对于柱、板洞、独基、桩、桩承台等构件，在插入之前，按“F3”可以进行左右镜像翻转，按“Shift＋F3”可以进行上下镜像翻转，按“F4”可以改变插入点；按下“Shift”时点击鼠标左键弹出下面的界面：输入偏移值之后点击“确定”即可。
技巧输入X、Y偏移量时可以输入四则运算表达式，如200+50。
二．旋转点旋转点式绘图主要是指在点式绘图的同时对实体进行旋转的方法来绘制构件，主要适用于实体旋转一定角度的情况。
操作步骤【第一步】：在“构件列表”选择一个已经定义的构件，如KZ-1；【第二步】：点击“绘图”→“旋转点”按钮；【第三步】：在绘图区点击一点作为构件的插入点；【第四步】：按鼠标左键指定第二点确定构件图元的旋转角度，也可在鼠标没有捕捉到任何点的情况下按住“Shift”并点击鼠标左键，在弹出的界面中输入旋转的角度即可。
说明输入角度数值以逆时针方向为正，顺时针方向为负；三．点加长度使用“点加长度”功能，可以快速绘制一定长度或角度的线性构件图元，如短肢剪力墙的绘制。
操作步骤【第一步】：在“构件列表”选择一个已经定义的构件，如剪力墙Q-1。
【第二步】：点击绘图工具栏“点加长度”按钮；【第三步】：在绘图区点击一点作为构件的插入点；【第四步】：在绘图区内按下鼠标左键指定第二点确定角度。
打开“请输入长度值”界面，输入线性构件的长度后点击“确定”即可；或者在鼠标未捕捉到点的情况下，按住“Shift”再点击鼠标左键，打开“请输入长度和角度”界面，输入线性构件的长度和角度即可。
图形算量中容易忽视的部分和部分画图技巧1、构件材质：在软件中各构件可能有不同的材质，不同的材质对应不同的计算规则；2、线形构件偏心时，当顺时针绘图时轴线距构件左边线距离为构件外侧、逆时针绘图与之相反；3、按键盘上的F12，在相应显示构件前 确定后可显示；4、移动鼠标到“属性编辑器”窗口顶部蓝色区域并双击鼠标左键，窗口将自动泊靠到屏幕的右侧；5、立樘距离：门、窗、门联窗中心线与墙中心间的距离，默认为“0”。
如果窗框中心线在墙中心线左边，该值为负，否则为正，会影响到墙面装修的块料面积；6、、立樘距离和框厚尺寸都会影响地面装修和门窗侧面装修的工程量；7、伸入墙内的长度：该数值为过梁两个端头伸入墙内长度之和，为空时默认值为500mm；8、按门窗洞口宽度布置中下次输入9019、绘制柱构件时改变插入点“F4”；调整柱端头方向“F3”（画柱之前先调整好：F3左右翻转；shift＋F3上下翻转。
）10、画旋转点时输入角度数值以逆时针方向为正，顺时针方向为负；11、直段楼梯的画法楼梯是采用【画点】的形式进行处理的，我们若直接在轴线5~7轴和C~E轴的封闭空间内点画，我们会发现楼梯面积多算了，因为楼梯在计算面积时，只能计算休息平台和梯段板的投影面积。
为了精确计算出楼梯的投影面积，我们在计算楼梯时常用“虚墙”将休息平台和梯段板从楼梯间内分割出来（注意：虚墙应画在楼梯梁外边线）用虚墙分割好楼体间后，我们直接采用“画点”功能点画楼梯到相应位置即可。
12、当楼梯在室内时，并且该位置已经绘制了建筑面积，那么就可以选择不计算；如果楼梯是室外楼梯，那么根据不同的建筑面积计算规则可以选择计算一半或计算全部；13、楼梯与平台和楼梯井可以使用虚墙进行分割；14、计算规则中计算楼梯工程量时，如果规定宽度小于500（或300）的楼梯井的面积不扣除，那么楼梯井就可以不绘制。
15、建立独基单元和条形基础单元是按照从上至下的顺序建立的；16、参数化条基单元和异形条基单元的倾斜边与水平面的夹角大于45度时，倾斜边才计算模板面积；17、常用快捷键F1：打开“帮助”系统 F2：打开“构件管理”对话框F3：打开“按名称选择构件图元”对话框或在绘图时翻转点式构件图元（例如：可以改变柱的插入点）F4：在绘图时改变点式构件图元的插入点位置（例如：可以改变柱的插入点）F5：合法性检查F7：打开“设置CAD图层显示状态”对话框 F9：打开“汇总计算”对话框F11：打开“查看构件图元工程量计算式”对话框 F12：打开“构件图元显示设置”对话框。
通用设置项一、结构类型、设防烈度、檐高、抗震等级会影响计算结果二、汇总方式－当选择“按中心线计算”时，编辑钢筋与报表预览里的计算结果不一样。
三、为方便钢筋导入算量，在建立楼层时应统筹考虑，将建施和结施图纸对应，对钢筋变化、抗震等级及砼标号变化的楼层分开建立，从而避免二次调整。
四、弯钩设置－箍筋弯钩平直段计算按构件抗震考虑此设置需注意勾选后图形中非抗震构件软件会按非抗震的弯钩计算。
五、整个建筑物在分开建立两个或两个以上GCL文件时（如车库和住宅分开建立），底层GCL文件中向上延续的所有竖向构件少一搭接量，多一锚固量。
在底层GCL文件中多建一层，且此层竖向构件不输入钢筋信息，可避免此问题。
六、计算设置板－公共属性中的“分布钢筋根数计算”软件提供三种设置向下取整+1向上取整+1四舍五入+1应按是否含支座宽慎重选择七、各构件设置中为“0”的地方应根据图纸设计情况调整八、如果在构件计算完后发现某一构件计算有误的快速处理办法：如：JLQ1[315]有误，点击“工具”下“选项—其它--”将“显示图元名称带ID”打上对勾。
再按F3键选择即可。
九、“.GGJ”为工程原文件，“.~GJ”为工程原文件的备份文件，在原文件丢失后将“~”改为“G”即可打开该文件。
“.GJL”为计算后的报表数据文件，将该文件删除后，打开原文件需查看报表时必须重新计算，故不应删除该文件。
“.~JL”为计算后的报表数据文件的备份文件，十、在出现“数据无法更新当前层被锁定”时，删除保存自动生成的后缀为“.GJL”文件删除再进行计算就可以了。
十一、03G101-1 P34规定：在任何情况下，锚固长度不得小于250mm，受拉钢筋绑扎搭接不得小于300.软件没考虑这部分钢筋量，工程中应依实际情况进行调整。
墙相关问题十二、剪力墙外侧水平钢筋软件计算时少一个搭接量应在墙定义构件－其它属性中“墙水平筋是否增加搭接”选项，选择“是”可弥补此量十三、计算设置—剪力墙—暗梁、连梁拉筋配置应将A6改为A6.5十四、为方便算量，暗柱下面最好精确画上剪力墙，切不可图省事，仅画到暗柱中心。
如何快速布置条基？
可以将首层的墙体复制到基础层后，根据墙布置条基，然后再把墙删除即可。
在实际工程中若有环形房间时，怎样布置房间？
可用虚墙将环形房间隔为两个房间，再布置上房间。
旋转构件时如何确定旋转角度？
选择旋转命令－－选择构件－－点右键确定－－选择旋转的中心点－－按SHIFT键同
时点左键，即弹处对话框，可输入旋转角度。
做工程时如遇到有壁龛，而壁龛上也有窗台板时，可以按过梁来处理。
在绘制点状实体时，怎样改变插入点？快捷键F4。
如何快速绘制轴线偏中的线性实体？可先将构件定义为轴线居中，画入后再通过偏移、延伸的功能修改。
使用连续画法绘制线性实体时，如产生误操作怎么办？
可以通过“CTRL+左键”来返回上一步操作
异形挑檐？
基本处理思路是，用梁、板、栏板等构件来定义异形挑檐的各分拆部分，如果遇到不匹配
或者不好定义的钢筋就在单构件里输入。
广联达工程中图形软件使用的技巧和方法一、空调机板的处理对于突出外墙的构件，图形软件中有挑檐构件可代替中需要在单构件里的参数输入功能中计算，无法显示一种方法做，在图形软件中用画板的方法画空调板，复制功能很快将所有空调板画完，再导入到钢筋软件布置到板上，这样平面上很直观看到所布钢筋，而且二、阳台板的处理在画阳台时应先画阳台栏板，阳台是直接用点功能，到钢筋软件后没有阳台构件，可用单构件输入法，我件中画完阳台后，再用板代替阳台板，用折线方法延导入钢筋后在板上布置阳台钢筋就可以了，还有三维形中代替阳台的板删除，以免工程量重复计算。
三、板负筋和砌体加筋的处理板中负筋一般比较多，如果先将所有负筋全部输在从中找到要画的负筋逐个画到图中很繁琐，可以先如单边的、双边的，然后用修改属性编辑器的方法，这同理，砌体加筋的画法与板负筋的一样处理。
四、用软件计算阁楼建筑面积在算阁楼建筑面积首先要区分开哪些是不算面积的范划线分隔的办法区分开算面积的部分，把不算面积的五、基础处理方法：例如：条基、承台内回填土、砌砖及条基、承台间扣烦的。
当用图形算量时就很轻松，先在条基、承台中算，采用自动生成土方，套用回填土、砌砖定额，还标高不同的群房与高层分开，这样就很轻松计算完，此之外，基础中还有集水坑、地沟的挡墙回填土如用手。
而用软件只要定义好各构件属性，用各种画图工动按规则扣减，计算好每一构件的工程量。
六、错层的处理本工程局部房间有小错层（相差450mm高），夹层底平底不平。
解决方法是：只把夹层的层高按照最高部位定义，其他夹层画图的时候把不错层的部位构件压低450mm，首层把错层的部位构件提起来450mm。
这样就能保证分层提上用彩色笔把错层的边线画出来，这样看着明显，画七、思考的变通工程层顶和出屋面机房顶都有异型的混凝土大檐造型解决方法是：用异型梁来定义大檐。
这样混凝土和模外侧的抹灰用“TJCD*数值”这样所有的都解决了。
利用“自定义线”计算外墙面的灰线及垂直封闭。
要想最好最快的学习广联达的操作.你首先要做的是熟悉当地定额和规范才行.举一个例子.就算你能正确的画出在图纸上的构件,但不能考虑构件所以套用的定额和构件的计算的规则.你就算画的再好.也不能正确计算工程量的.所以说.学习广联达不是单独的学习什么.是靠自己在学习中去发现什么.把自己所学的专业知识同广联达结合起来应该才行的/对于广联达.你至少应该了解广联达软件中各种构件代码表示或者计算什么工程量的意思.这一点不清楚.那么就不能正确去运用工程量代码.就不能正确去计算工程量了/.要学好.你首先应该在新干线上的学习课堂里去下载相关的钢筋或者图形的视频.然后对照视频帮助.自己从简单的工程做.主要是靠自己多动手.多思考.那样才能提高自己.对于操作我构件代码能计算的规则.我从网上下载了一些.供我参考.希望对你有帮助代码解释一览表第一部分：主体构件：墙：砖墙：GSWPCD：〔钢丝网片总长度〕：柱：内外墙上的柱计算一样算四边，每边均算至板底；墙：砌块墙砖墙与砼墙相交时计算两侧，且均算至板底；梁：外墙的梁计算两道外侧和一道内侧，内墙则计算两道内侧。
TJCD：〔体积长度〕这个体积长度是不扣减柱所占的长度JSJMJ：〔脚手架面积〕不扣减柱墙垛：ZXMJ：〔装修面积〕墙垛的两侧的面积计算墙垛的抹灰及装修面积时使用TQZXMJ：〔贴墙装修面积〕墙垛的端头的面积计算墙垛的抹灰及装修面积时使用女儿墙：TJCD：〔体积长度〕与墙的体积长度相同，这个可以代替计算女儿墙上的压顶相关工程量，如：压顶体积＝TJCD*压顶断面积等门、窗、门连窗：DKMJ：〔洞口面积〕KWWMJ：〔框外围面积〕通常，建筑物安装门窗需要塞缝时，采用框外围面积计算门窗工程量；否则采用洞口面积计算工程量。
DKSMCD：〔洞口三面长度〕洞口的左右和顶部长度，在计算窗套等时可以利用柱：CGTJ：〔超高体积〕是指柱超过3.6m以后的体积JSJMJ：〔脚手架面积〕软件计算：（ZC（柱周长）+3.6）*GD（柱高度－板厚），这个地方是算到现浇板的板底的，有的时候要求计算到板顶就可这样计算：(ZC+3.6)*GD这样就可以了。
广联达绘图技巧讲解1、利用墙体点画板的时候总是出现存在未封闭区域，点画不上，但是检查墙已经封闭了检查是否绘制了梁，如果没有绘制，检查墙体，将其修改为承重墙。
2、图形定额库选错了怎么改？【第一步】：在菜单栏点击“文件”->“导出GCL工程”，弹出“导出工程：第一步，工程名称”界面；【第二步】：输入导出后的工程名称，然后选择导出后工程的清单规则、定额规则、清单库、定额库和做法模式，如果需要同时把做法也导出，则把“导出做法”打钩，如果要查看导出原则，可以点击查看导出原则，则显示导出原则。
选择完成后，点击“下一步”；【第三步】：输入和修改工程的信息如工程类别、结构形式等。
注：这里也可以点击查看导出原则来查看工程导出的原则。
【第四步】：这里输入和修改编制信息，完成后点击“下一步”；【第五步】：这里可以检查刚才所输入的所有信息，然后点击“完成”按钮。
【第六步】：这里可以选择导出工程的保存路径和输入文件名，点击保存按钮；3、圈梁代过梁时圈梁画到窗边是否需要截断？不用，软件自动扣减。
过量通算，圈梁算到过梁边。
4、构造柱绘制完为什么没有计算马牙槎的量？是因为柱的两侧没有绘制墙体，所以没有考虑马牙槎的量。
5、智能布置房间提示被分割成多个房间，可是还是布上房间了，有影响吗？1、装修构件是要在单一的封闭墙体区域内布置的。
你是不是布置好房间后又绘制墙体分割房间了？记着：一定要先绘制墙体，然后布置房间的！这时，可以删除点房间装修，重新布置。
2、下一层的墙体标高伸入了本层，所以会有提示，正常布置，没有影响。
6、阳台怎么不能新建？阳台为组合构件，应先画好阳台相关构件(板、梁、栏杆或栏板、门窗以及楼地面等装饰装修)后，再点“新建组合构件”功能并进行拉框选择其相关构件（根据提示完成其相关内容及操作步骤），完成后点确定即可建立一个整体阳台并能用于整体画图了。
7、实际工程中，针对于错层在软件中可以通过区域处理，但升完级之后为什么没有区域功能了呢？1132版本后，区域在工程设置界面，点击视图，下拉菜单中选择区域。
8、两个轴网怎么拼到一起？第一步将多个轴网先分别新建完成，选择轴网1后点击“绘图”，输入角度，切换到绘图区域，这时就可以在绘图区域看到轴网1，第二步，选择轴网2，使用“点”或者“旋转点”功能，左键选择基准点拼接，如果使用旋转点拼接，确定角度可以使用“shift+鼠标左键”的功能，轴网2绘制好后，第三步，选择轴网3，同样使用“点”或“旋转点”的功能进行拼接。
对于拼接点，软件默认都是轴网左下角的一个点，如果需要修改拼接点，可以切回到“定义”界面，点击“设置插入点”左键修改插入点即可。
9、图形中怎么还是结构标高，应该是建筑标高？建议使用结构标高的比较好的，因为无论是钢筋还是图形，都要依据结构图来作图的，这样能保证图形和图纸上的标高一致，以免出现错误的。
在工程量计算上没有影响的。
10、工程量表和纯做法的区别"工程量表：为方便统一管理及应用，把要计算的各项工程量分别按构件罗列出来，这样形成的一张表格就是所谓的工程量表。
1、工程量表的好处是：集中管理工程量，便于进行分析调整；对于新预算员可以引导其逐步学习到算量业务的实质，帮助其在短时间内胜任岗位工作，提高工作效率；对于老预算员可以为其理清思路，避免漏项，提高工作效率。
2、纯做法模式:构件做法的套取与GCL8.0中定义方式完全一致,需要查询定额库,手动选择相应的定额并选取工程量代码.两种做法模式根据习惯来选择。
"11、屋面面积和卷边面积的代码意思？面积+卷边面积=防水面积；查看计算式时显示屋面积、卷边面积；如果套做法后防水面积就是屋面积和卷边面积的和。
12、在图形2008软件中，回填土的体积在什么位置查找，和软件中给的灰土回填时什么意思？在土方体积中，软件会自动给出素土回填的体积，当工程中发生三七灰土和二八灰土的时候，才会用到灰土回填构件。
13、在图形2008软件中，阳台这个构件在组合时候，用户发现没有天棚的工程量，是什么原因？用户在组合的时候，组合阳台的底板、栏板、带型窗，这样在进行阳台装修的时候就没有天棚的量了，所以在组合的时候应该组合顶板、栏板、带型窗，因为当用户在做层间复制的时候，当前层的顶板就是上一层的底板了，所以大家在组合的时候一定的注意。
14、在2008软件中，用户使用的工程量表模式，柱梁板等构件都套取了定额，但是在报表界面，柱构件的定额在报表界面不显示，是什么原因呢？用户在套柱子定额的时候，在编辑量表中把是否计入措施给挑上了对勾，因此定额都计入到措施项目里面了。
15、图形导入不到计价中？1、没有汇总计算。
2、图形和计价的定额规则库选择不一致。
16、斜轴网上的柱子怎么绘制？利用旋转点布置，首先指定基准点，然后点击shift+左键，弹出输入角度的对话框，直接输入角度即可17、图形2008软件，版本：1528.在房间中如何计算地面的防水，用户已经使用了“定义立面防水高度”，可是地面怎么也选不中？在地面的属性中，有一个属性为“是否定义防水面积”，只有给这个属性改为“是”才可以绘制和计算防水高度。
18、轴线显示都为正常只有轴号和轴距显示的特别大，如何处理？工具-选项-其他-使用单线字体的对号去掉。
19、怎样设置坡屋面，并且使其他构件平齐？利用三点定义斜板、抬起点定义斜板、或坡度系数定义斜板来实现坡屋面，然后利用平齐板顶实现其他构件与板平齐。
20、钢丝网片怎么计算？墙和墙交接的钢丝网片软件算上去了么？1、在软件中钢丝网片是按照长度来进行计算的，其计算方式：墙与柱的接触长度（该长度为柱的净长，）*2+墙与梁计算的长度（长度为梁的净长）*2、不同材质的墙相交，才会计算钢丝网片长度。
21、承台中套入了砖胎膜的定额和代码，汇总计算后看不到砖胎膜的工程量为什么？属性中默认砖胎膜厚度为0，输入数值重新汇总计算即可。
22、如何找到备份工程，软件默认工程存在哪里了？我的文档—grand soft projects；如果打开格式不正确，将其重命名，去掉备分后缀“bak”,当不显示扩展名时，工具—文件夹—不隐藏文件扩展名。
23、房间有两种材质不一样墙面，如何设置？答："1、按照材质的不同定义墙构件，进行绘制。
2、墙面的装修材质默认为空，软件会自动判断。
3、在房间中把这个墙面依附上，绘制上一个房间即可，软件会根据墙体的材质和装修进行自动匹配，分别计算工程量。
24、梁怎样计算装修？选中梁，点击右键，选择构件属性编辑器，将“是否计算单梁装修”改为是，软件即可自动计算单梁装修。
25、同一层中柱子变截面如何绘制？建立两个柱子，通过修改其标高来处理。
26、钢丝网工程量表达式是什么？在软件中，钢丝网的长度和满挂钢丝网的面积都有显示。
27、在首层绘制的散水，三维显示看的时候，比本层层底标高还高出许多，查看其他墙，柱等构件标高没有错误，当前层的底标高和层高也没错误，如何处理？散水是默认在首层的室外地平标高处的，所以得查看下用户在新建的时候，工程设置里的工程信息处，室外地平相对+0.0000标高是否输入正确。
28、门窗在编辑量表时候，已经把单位修改为M2,代码选择了为洞口面积，可是汇总计算完看到清单汇总表统计处的单位还是“樘”，如何处理呢？清单汇总表以及清单定额汇总表的单位是关联的清单和定额本身的定额，并非量表内选择的单位，量表中的单位主要引导我们按单位选择合适的代码。
软件中无法直接处理，需要导出EXCEL表格后去修改单位。
29、筏板的斜边软件是否会计算出模板面积？这个软件是按照，斜面角度大于45后会计算出斜面模板面积。
30、筏板和承台的垫层都做好了，就是没有办法区分开来生成土方？这个问题关键在于，选择面式垫层去定义垫层是否有按承台和筏板分别定义为两个面式垫层构件，分别选择对应构件去绘制，这样生成土方的时候也能手动按构件垫层去生成。
31、2008清单工程量模式下，有张“构件工程量统计表”，像承台单元只统计出了体积，模板，没出砖胎膜的量，如何处理呢？构件工程量表的数据是根据每个构件的定义界面的，工程量表，列出的项给统计量的，江西版本，承台就列出了体积，模板两项，需要自己编辑量表，增加砖胎膜的项，重新统计就可以了。
"32、GCL2008里怎么没有了外运土方的代码量了，该如何处理呢？土方构件里有计算出，土方开挖的量，以及素土回填的量，在套定额界面，套上外运的定额，工程量表达式界面，选择代码TFTJ[土方体积]-STHTTJ[素土回填体积]，即可。
33、GCL2008里，想出一张按标号分量的表，软件提供的表，只有单方混凝土指标表有分，如何实现？1：按一层的出，切到该楼层，全部选中柱，点“查看工程量”，然后点“设置分类及工程量”，把“标号“打上勾，确定看到表格就按标号去区分了，该表只是出了该楼层的。
2：想要按全部楼层的出的话，点“工程量“，然后点”分类查看构件工程量“，然后点“设置分类及工程量”，把“标号“打上勾，确定看到表格就按标号去区分了，该表出的是全部楼层的柱的数据表。
34、每层所有的构件里都有分层，能不能有方法把两个分层里的东西合并到一个分层，如何处理？选中需要复制的构件，右键选“复制到其他分层”。
然后把该分层的删除掉，即可。
35、室外地坪与室内地坪有高差时，外墙脚手架是怎么计算的？在“工程设置中”定义了“室外地坪相对标+0.000高”，软件中首层的外墙的脚手架计算时会自动加上高差部分的脚手架的量。
36、有梁板，无梁板，平板，这几个类型，我们在定义梁的类别属性时，根据图纸结构如何去正确选择？有梁板：框架结构中，至少有三边由梁来承重的板无梁板：由柱子来承重，一般放在柱帽上的板平板：一般为剪力墙结构或砖混结构，主要由墙来承重的板；或者承重梁少于三边；37、楼地面的立面防水的，点“定义立面防水高度”选任意一个楼地面的，怎么没什么反应呢？首先要选中那个楼地面，查看属性，“是否计算防水”用户选的是“是”，还是“否”，如果需要设置防水高度，一定改为“是”然后选楼地面去操作。
38、我在基础层画了砌体墙，就算了体积量，像脚手架怎么都没计算啊？我其他的层的没有问题，都计算出来了呢，如何处理？软件里，在基础层的是不会计算出脚手架的量的，这个和建立楼层有关系，要告诉用户地下室还是要和基础层分开来建立楼层的。
39、GCL2008里怎样删除某层的全部构件？1、GCL2008里怎样删除某层的全部构件？点【选择】，再点击右上角工具栏【批量选择图元】，勾选全部的构件，点击【确定】，之后在绘图输入区域点右键【删除】即可。
注意：也可只勾选部分构件进行删除。
2、简单的方法：楼层菜单-快删除，拉框选择。
【批量选择图元】对于查量核量用的比较多。
40、条形基础的等高和不等高有什么区别？等高伸出长度为2匹砖，不等高伸出长度为1-2匹砖，且一般为上一级比下一级窄1/4砖，高度分为1匹砖和2匹砖交替设置41、保温层和保温墙有哪些区别？1）保温墙指的是节能复合墙，主要是在北方寒冷地区用。
