最新proteus介绍

  • 格式：ppt
  • 大小：1.86 MB
  • 文档页数：52

下载文档原格式

  / 52

合集下载

proteus功能介绍

proteus功能介绍
LEVEL 3
网络中的最大引脚数目
1000/2000
1000/2000
Unlimited
可放置电源层数目
1 per layer
Unlimited
Unlimited
标准自动步线功能
√
√
√
拆线重布功能
√
√
自动布局
√
√
门交换优化器
√
√
3D 可视化预览
√
√
虚拟实验室介绍
利用计算机仿真技术，在计算机网络平台上，学习电路分析、模拟电路、数字电路、嵌入式系统（单片机应用系统、ARM应用系统）、微机原理与接口技术等课程，并进行电路设计、仿真、调试等通常在相应实验室完成的实验。一个计算机网络硬件平台（或一台计算机）、一套电子仿真软件，再加上一本虚拟实验教程，就可相当于一个设备先进的实验室。以虚代实、以软代硬，即为虚拟实验室的本质。
Proteus应用领域二：非常适合单片机设计技能考评与竞赛
•Proteus能提供考试所需所有资源；
•Proteus能直观评估硬件电路的设计正确性；
•Proteus能硬件原理图直观调试软件；
•Proteus能验证整个设计的功能；
•测试可控、易评估、易实施；
•广东省劳动厅已经将Proteus平台作为单片机考证平台。
二）完善的仿真功能
ProSPICE混合仿真：基于工业标准SPICE3F5，实现数字/模拟电路的混合仿真；
超过35000个仿真器件：可以通过内部原型或使用厂家的SPICE文件自行设计仿真器件，可导入第三方发布的仿真器件；
多样的激励源：包括直流、正弦、脉冲、分段线性脉冲、音频（使用wav文件）、指数信号、单频FM、数字时钟和码流，并支持文件形式的信号输入；

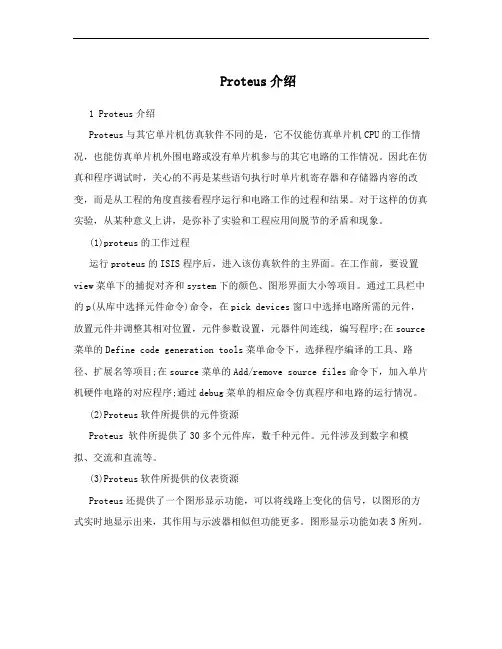

Proteus介绍

Proteus介绍

Proteus介绍1 Proteus介绍Proteus与其它单片机仿真软件不同的是，它不仅能仿真单片机CPU的工作情况，也能仿真单片机外围电路或没有单片机参与的其它电路的工作情况。

因此在仿真和程序调试时，关心的不再是某些语句执行时单片机寄存器和存储器内容的改变，而是从工程的角度直接看程序运行和电路工作的过程和结果。

对于这样的仿真实验，从某种意义上讲，是弥补了实验和工程应用间脱节的矛盾和现象。

(1)proteus的工作过程运行proteus的ISIS程序后，进入该仿真软件的主界面。

在工作前，要设置view菜单下的捕捉对齐和system下的颜色、图形界面大小等项目。

通过工具栏中的p(从库中选择元件命令)命令，在pick devices窗口中选择电路所需的元件，放置元件并调整其相对位置，元件参数设置，元器件间连线，编写程序;在source 菜单的Define code generation tools菜单命令下，选择程序编译的工具、路径、扩展名等项目;在source菜单的Add/remove source files命令下，加入单片机硬件电路的对应程序;通过debug菜单的相应命令仿真程序和电路的运行情况。

(2)Proteus软件所提供的元件资源Proteus 软件所提供了30多个元件库，数千种元件。

元件涉及到数字和模拟、交流和直流等。

(3)Proteus软件所提供的仪表资源Proteus还提供了一个图形显示功能，可以将线路上变化的信号，以图形的方式实时地显示出来，其作用与示波器相似但功能更多。

图形显示功能如表3所列。

(4)Proteus软件所提供的调试手段Proteus提供了比较丰富的测试信号用于电路的测试。

这些测试信号包括模拟信号和数字信号，对于单片机硬件电路和软件的调试，Proteus 提供了两种方法:一种是系统总体执行效果，一种是对软件的分步调试以看具体的执行情况。

对于总体执行效果的调试方法，只需要执行debug菜单下的execute菜单项或F12快捷键启动执行，用debug菜单下的pause animation菜单项或pause键暂停系统的运行;或用debug菜单下的stop animation 菜单项或shift-break组合键停止系统的运行。

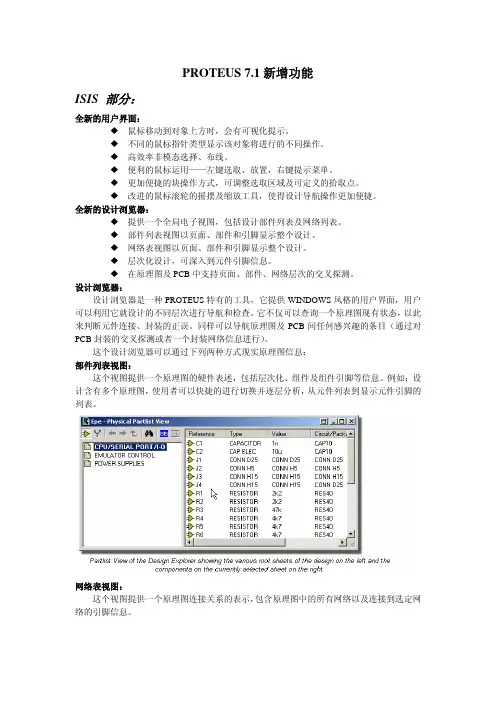

Proteus.Professional.7.1.SP2.新增功能详细介绍

Proteus.Professional.7.1.SP2.新增功能详细介绍

PROTEUS 7.1新增功能ISIS 部分：全新的用户界面：◆鼠标移动到对象上方时，会有可视化提示。

◆不同的鼠标指针类型显示该对象将进行的不同操作。

◆高效率非模态选择、布线。

◆便利的鼠标运用——左键选取、放置，右键提示菜单。

◆更加便捷的块操作方式，可调整选取区域及可定义的拾取点。

◆改进的鼠标滚轮的摇摆及缩放工具，使得设计导航操作更加便捷。

全新的设计浏览器：◆提供一个全局电子视图，包括设计部件列表及网络列表。

◆部件列表视图以页面、部件和引脚显示整个设计。

◆网络表视图以页面、部件和引脚显示整个设计。

◆层次化设计，可深入到元件引脚信息。

◆在原理图及PCB中支持页面、部件、网络层次的交叉探测。

设计浏览器：设计浏览器是一种PROTEUS特有的工具，它提供WINDOWS风格的用户界面，用户可以利用它就设计的不同层次进行导航和检查。

它不仅可以查询一个原理图现有状态，以此来判断元件连接、封装的正误。

同样可以导航原理图及PCB间任何感兴趣的条目（通过对PCB封装的交叉探测或者一个封装网络信息进行）。

这个设计浏览器可以通过下列两种方式现实原理图信息：部件列表视图：这个视图提供一个原理图的硬件表述，包括层次化、组件及组件引脚等信息。

例如：设计含有多个原理图，使用者可以快捷的进行切换并逐层分析，从元件列表到显示元件引脚的列表。

网络表视图：这个视图提供一个原理图连接关系的表示，包含原理图中的所有网络以及连接到选定网络的引脚信息。

使用者可以使用设计浏览器直接导航至原理图或相应ARES LAYOUT中自己感兴趣的地方。

这些都是非常简单易于操作的，在指定项目上点击鼠标右键，选择合适的导航选项获取需要的结果。

ARES PCB 设计：全新的用户界面：◆鼠标移动到对象上方时，会有可视化提示。

◆不同的鼠标指针类型显示该对象将进行的不同操作。

◆可通过新的选择滤除器进行非模态选择并对可选对象进行即时配置。

◆便利的鼠标运用——左键选取、放置，右键提示菜单。

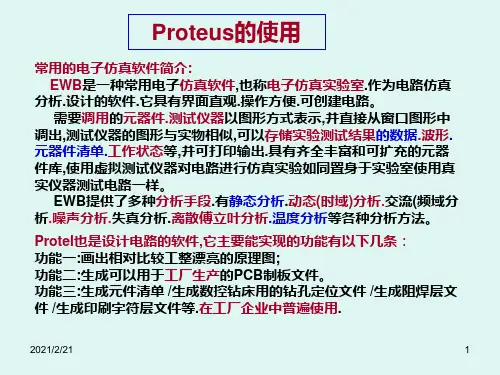

Proteus的简单介绍及使用精品PPT课件

Proteus的简单介绍及使用精品PPT课件
一阶电路全响应波形
2021/2/21
长江大学电工电子实验中心龙从玉
12
2)频率特性分析
频率特性分析用来测量电路的频率响应,图形的Y轴是电压增益位 是(DB),X轴是频率.作分析图表的方法同上.下面是单管电压放大电路 的通频带测量表.
2021/2/21
长江大学电工电子实验中心龙从玉
13
2021/2/21
←运算放大库
←光电器件库
子分类
←开关和继电器 ←开关器件库 ←热电子器件库 ←晶体管库 ←晶体管库 ←TTL74系列库 ←TTL74LS系列库
特性
厂商
元件图形 符号预览
元件PCB 封装预览
确认键
2021/2/21
长江大学电工电子实验中心龙从玉
6
二.电路原理图设计操作
1.建立设计文件:打开ISIS系统,选择合适类型,确认建立无标 题文件,并再存储时命名即可.
3)编辑菜单: 取消.剪切.考贝.粘贴;4)库操作菜单:器件封装库编辑.库管理.
5)工具菜单: 实时标注自动放线,网络表生成,电气规则检查;
6)设计菜单: 设计属性编辑.添加删除图纸.电源配置.
7)图形分析菜单: 传输特性/频率特性分析,编辑图形,增加曲线,运行分析
8)源文件菜单:选择可编程器件的源文件,编辑工具,外部编辑器等.
2021/2/21
1
一. Proteus的基本性能(7.1版本)
1.Proteus系统包括.ISIS.EXE（电路原理图设计.电路原理仿真）
ARES.EXE（印刷电路版设计）两个主要程序三大基本功能．
其电路原理仿真功能,不仅有分离元件.小规模集成器件的仿真功能,
能用箭头与颜色表示电流的方向与大小,而且有多种带CPU的可编程序

PROTEUS软件介绍及原理图

PROTEUS软件介绍及原理图

一、进入Proteus ISIS
双击桌面上的ISIS 6 Professional图标或者单击屏幕左下方的“ 开始”→“程序”→“Proteus 6 Professional” →“ISIS 6 Professional”，出现如图1-1所示屏幕，表明进入Proteus ISIS集成 环境。
二、工作界面
移动多个元件并且复制：在原理图编辑区中，右键选中要选
的元件，然后点击按钮，就可以移动复制的元件。 旋转元件：在原理图编辑区中，选中目标元件，然后点击以 下按钮或图标以旋转目标的方向。
删除元件：在原理图编辑区中，右键双击目标，或者选中
目标后，点击按钮 图标删除目标元件。 打开元件的属性：右键单击目标元件，然后左键单击目标 元件，就会出现一个对话框就是了。 添加元件到原理编辑区中：元件列表中，选中目标元件， 然后在原理图编辑区中，左键点击就可以了。

局部文件（*.SEC）设计图的一部分，可输出为一 个局部文件，以后可以导入到其他的图中。在文 件菜单中以导入（Import）、导出（Export）命 令来操作。 模快文件（*.MOD） 库文件（*.LIB）元器件和库。 网表文件（*.SDF）当输出到PROSPICE AND ARES 时产生的网表文件。
N
2.1.1 Proteus ISIS的编辑环境设置

Proteus ISIS编辑环境的设置主要是指模板的选择、 图纸的选择、图纸的设置和格点的设置。绘制电路 图首先要选择模板，模板控制电路图外观的信息， 比如图形格式、文本格式、设计颜色、线条连接点 大小和图形等。然后设置图纸，如设置纸张的型号、 标注的字体等。
第4章 集成化的电路虚拟仿真软件 Proteus
Proteus 软件是由英国 Labcenter Electronics 公司开发的EDA工具软件，已有近20年的历史，在 全球得到了广泛应用。Proteus 软件的功能强大， 它集电路设计、制版及仿真等多种功能于一身，不 仅能够对电工、电子技术学科涉及的电路进行设计 与分析，还能够对微处理器进行设计和仿真，并且 功能齐全，界面多彩，是近年来备受电子设计爱好 者青睐的一款新型电子线路设计与仿真软件。

proteus介绍

proteus介绍
ARM系列、AVR系列、PIC10系列、PIC12系列、 PIC16系列、PIC18系列、PIC24系列、DSPIC33系 列、MPS430系列、HC11系列、Z80系列以及各种 外围芯片。
Proteus的特点
• ③ 提供代码的编译与调试功能 • 自带8051、AVR、PIC的汇编器，支持单片机汇编
图形绘制工具按钮
图形绘制工具按钮从左往右各按钮功能依次为：
• 绘制直线 • 绘制方框 • 绘制圆 • 绘制圆弧 • 绘制多边形 • 编辑文本 • 绘制符号 • 绘制原点
元器件方向选择按钮
元器件方向选择按钮从左往右各按钮功能依次为：
• 向右旋转90度 • 向左旋转90度 • 水平翻转 • 垂直翻转
• System菜单包括设置环境变量、工作路径、图纸尺寸大小、 字体、快捷键等。
• Help菜单包括版权信息，帮助文件、例程等。
快捷工具栏
快捷工具栏分为主工具栏和元器件工具 栏。
主工具栏包括文件工具、视图工具、编 辑工具、设计工具4个部分，每个工具栏提供 若干快捷按钮。
元器件工具栏包括方式选择、配件模型、 绘制图形3个部分，每个工具栏提供若干快捷 按钮。
图1-2 ISIS 7 Professional运行时的界面
Proteus工作界面介绍
下拉菜单功能选项
• File菜单包括常用的文件功能，如创建一个新设计、 打开已有设计、保存设计、导入/导出文件、打印设 计文档等。
• View菜单包括是否显示网格、设置网格间距、缩放 原理图、显示与隐藏各种工具栏等。
方式选择工具按钮
方式选择工具按钮从左往右各按钮功能依次为：
• 选择即时编辑元件 • 选择放置元件 • 放置节点 • 放置网络标号 • 放置文本 • 绘制总线 • 放置子电路图

仿真软件PROTUES介绍-PPT课件



（3）除了现实存在的仪器外，Proteus还提供了 一个图形显示功能，可以将线路上变化的信号， 以图形的方式实时地显示出来，其作用与示波器 相似，但功能更多。这些虚拟仪器仪表具有理想 的参数指标，例如极高的输入阻抗、极低的输出 阻抗。这些都尽可能减少了仪器对测量结果的影 响。 （4）Proteus可提供的调试手段 Proteus提供了比较丰富的测试信号用于电路的测 试。这些测试
1） 支持多种主流单片机系统的仿真 支持当前的主流单片机，如51系列、 AVR系列、PIC12系列、PIC16系列、 PIC18系列、Z80系列、HC11系列、68000 系列等。 2）提供软件调试功能 3）提供丰富的外围接口器件及其仿真

RAM，ROM，键盘，马达，LED，LCD， AD/DA，部分SPI器件，部分IIC器件。这样 很接近实际。在训练学生时，可以选择不 同的方案，这样更利于培养学生。 4） 提供丰富的虚拟仪器 利用虚拟仪器在仿真过程中可以测量外围 电路的特性，培养学生实际硬件的调试能 力。 5） 具有强大的原理图绘制功能
课程设计、毕业设计是学生走向就业的重 要实践环节。由于PROTEUS提供了实验室 无法相比的大量的元器件库，提供了修改 电路设计的灵活性、提供了实验室在数量、 质量上难以相比的虚拟仪器、仪表，因而 也提供了培养学生实践精神、创造精神的 平台
（4）PROTEUS 是单片机开发 应用的工程开发环境。


（2）PROTEUS 是单片机实验教学的虚拟平台

它的元器件、连接线路等却和传统的单片 机实验硬件高度对应。这在相当程度上替 代了传统的单片机实验教学的功能，例： 元器件选择、电路连接、电路检测、电路 修改、软件调试、运行结果等。
（3）PROTEUS 是单片机课程 设计、毕业设计的创作园地。

Protues软件介绍

Protues简介(什么是Protues)Proteus 是英国Labcenter公司开发的电路分析与实物仿真软件。

它运行于Windows操作系统上，可以仿真、分析(SPICE)各种模拟器件和集成电路，该软件的特点是：①实现了单片机仿真和SPICE电路仿真相结合。

具有模拟电路仿真、数字电路仿真、单片机及其外围电路组成的系统的仿真、RS232动态仿真、I2C调试器、SPI调试器、键盘和LCD 系统仿真的功能；有各种虚拟仪器，如示波器、逻辑分析仪、信号发生器等。

②支持主流单片机系统的仿真。

目前支持的单片机类型有：ARM7(LPC21xx)、8051/52系列、A VR系列、PIC10/12/16/18系列、HC11系列以及多种外围芯片。

③提供软件调试功能。

在硬件仿真系统中具有全速、单步、设置断点等调试功能，同时可以观察各个变量、寄存器等的当前状态，因此在该软件仿真系统中，也必须具有这些功能；同时支持第三方的软件编译和调试环境，如Keil C51 uVision2、MPLAB等软件。

④具有强大的原理图绘制功能。

总之，该软件是一款集单片机和SPICE分析于一身的仿真软件，功能极其强大。

proteus6.5是目前最好的模拟单片机外围器件的工具,真的很不错。

可以仿真51系列、A VR,PIC等常用的MCU及其外围电路（如LCD,RAM,ROM,键盘,马达,LED,AD/DA,部分SPI 器件,部分IIC器件,...）其实proteus 与multisim比较类似,只不过它可以仿真MCU！当然,软件仿真精度有限,而且不可能所有的器件都找得到相应的仿真模型,用开发板和仿真器当然是最好选择,可是估计初学者有的可能性比较小吧？如果你在学51单片机,如果你想自己动手做做LCD,LED,AD/DA,直流马达,SPI,IIC,键盘,...的小实验的话,试一下吧,不会让你失望的！用51不管你是用汇编或是C编程当然要用keil啦（那个medwin实在不怎么样~）,uvisoin3有不少新特性呢！使用keil c51 v7.20 + proteus 6.5 可以像使用仿真器一样调试程序,一般而言,微机实验中用万利仿真器+电工系自己做的实验板的实验都可以做得到吧！具体设置可参考这里当然,硬件实践还是必不可少的！！！本方案只是在没有硬件的情况下让你能像pspice 仿真模拟/数字电路那样仿真MCU及外围电路。

PROTEUS概述PPT课件

电流探针（Current probes） － 仅在模拟电路仿真
中使用，可显示电流方向和电流瞬时值。
探针即可用于基于图表的仿真，也可 用于交互式仿真中 。
2021/7/24
10
仿真工具－激励源
DC：直流电压源； Sine：正弦波发生器。 Pulse：脉冲发生器。 Exp：指数脉冲发生器。 SFFM：单频率调频波信号发生器。 Pwlin：任意分段线性脉冲信号发生器。 File：File信号发生器。数据来源于
17
PROTEUS微处理器系统仿真
单片机系统的仿真是PROTEUS VSM的主要特色。用户可在 Proteus中直接编辑、编译、调试代码，并直观地看到仿 真结果。
CPU模型有ARM7（LPC21xx）、PIC、Atmel AVR、Motorola HCXX以及8051/8052系列。同时模型库中包含了LED/LCD显 示、键盘、按钮、开关、常用电机等通用外围设备。
虚拟示波器(OSCILLOSCOPE)
逻辑分析仪(LOGIC ANALYSER)
计数/定时器(COUNTER TIMER)
பைடு நூலகம்
虚拟终端(VIRUAL TERMINAL)
信号发生器(SIGNAL GENERATOR)
模式发生器(PATTERN GENERATOR)
交直流电压表和电流表（AC/DC voltmeters/ammeters）
出以便发表与存档；设计完成还可以输出多种格式的网络表。
2021/7/24
5
原理图示例1：PWM电机控制
CPU可加载程序运行
动态器件使仿真直观生动
混合显示仿真图表
2021/7/24
6
原理图示例2：锁相环电路——层次设计

proteus介绍-文档资料


• • • • • • •
视图工具按钮
视图工具按钮从左往右各按钮功能依次为： 刷新 网格开关 原点 选择显示中心 放大 缩小 全图显示 区域缩放
• • • • • • • •
编辑工具按钮
编辑工具按钮从左往右各按钮功能依次为：
• • • • • • • • • • • • • 撤销 重做 剪切 复制 粘贴 复制选中对象 移动选中对象 旋转选中对象 删除选中对象 从器件库选元器件 制作器件 封装工具 释放元件
和虚拟模型仿真软件的三合一。
Proteus的特点
• ① 完善的电路仿真和单片机协同仿真 • 具有模拟、数字电路混合仿真，单片机及其外围电路 的仿真；拥有多样的激励源和丰富的虚拟仪器。
• ② 支持主流单片机类型
• 目前支持的单片机类型有：68000系列、8051系列、 ARM系列、AVR系列、PIC10系列、PIC12系列、 PIC16系列、PIC18系列、PIC24系列、DSPIC33系 列、MPS430系列、HC11系列、Z80系列以及各种
快捷工具栏
快捷工具栏分为主工具栏和元器件工具 栏。
主工具栏包括文件工具、视图工具、编 辑工具、设计工具4个部分，每个工具栏提供 若干快捷按钮。 元器件工具栏包括方式选择、配件模型、 绘制图形3个部分，每个工具栏提供若干快捷 按钮。
文件工具按钮
文件工具按钮从左往右各按钮功能依次为： 新建设计 打开已有设计 保存设计 导入件 导出文件 打印设计文档 标识输出区域
下拉菜单功能选项
• Design菜单包括编辑设计属性、编辑图纸属性、进行设计注 释等。 • Graph菜单包括编辑图形、添加Trace、仿真图形、一致性分 析等。 • Source菜单包括添加/删除源程序文件、定义代码生成工具、 调用外部文本编辑器等。 • Debug菜单包括启动调试、进行仿真、单步执行、重新排布 弹出窗口等。 • Template菜单包括设置图形格式、文本格式、设计颜色、节 点形状等。 • System菜单包括设置环境变量、工作路径、图纸尺寸大小、 字体、快捷键等。 • Help菜单包括版权信息，帮助文件、例程等。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

主要模型（Main Modes）：
1* 选择元件（components）（默认选择的） 2* 放置连接点 3* 放置标签（用总线时会用到） 4* 放置文本 5* 用于绘制总线 6* 用于放置子电路 7* 用于即时编辑元件参数（先单击该图标再单击要修改的元件）
配件（Gadgets）：
1* 终端接口（terminals）：有VCC、地、输出、输入等接口 2* 器件引脚：用于绘制各种引脚 3* 仿真图表（graph）：用于各种分析，如Noise Analysis 4* 录音机 5* 信号发生器（generators） 6* 电压探针：使用仿真图表时要用到 7* 电流探针：使用仿真图表时要用到 8* 虚拟仪表：有示波器等
Proteus ARES的应用预览功能
进入Proteus ISIS工作环境
• 双击桌面上的ISIS 7 Professional图标或 者单击屏幕左下方的“开始”→“所有程 序”→“Proteus 7 Professional” →“ISIS 7 Professional”，进入Proteus ISIS工作环境。
proteus介绍

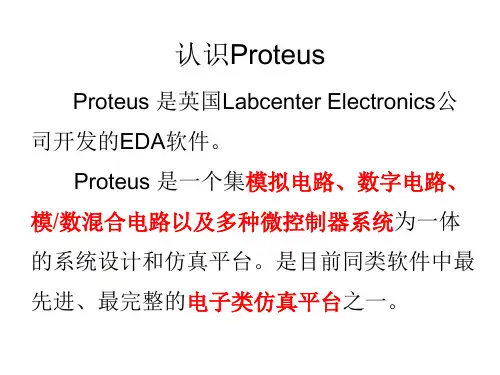

认识Proteus
Proteus软件运行于Windows操作系统上， 能够实现从原理图、电路分析与仿真、单片机 代码调试与仿真、系统测试与功能验证到PCB 板生成的完整的电子产品研发过程。
真正实现了电路仿真软件、PCB设计软件 和虚拟模型仿真软件的三合一。
Proteus的VSM仿真功能
图1-2 ISIS 7 Professional运行时的界面
Proteus工作界面介绍
下拉菜单功能选项
• File菜单包括常用的文件功能，如创建一个新设计、 打开已有设计、保存设计、导入/导出文件、打印设 计文档等。
• View菜单包括是否显示网格、设置网格间距、缩放 原理图、显示与隐藏各种工具栏等。
• Graph菜单包括编辑图形、添加Trace、仿真图形、一致性分 析等。
• Source菜单包括添加/删除源程序文件、定义代码生成工具、 调用外部文本编辑器等。
• Debug菜单包括启动调试、进行仿真、单步执行、重新排布 弹出窗口等。
• Template菜单包括设置图形格式、文本格式、设计颜色、节 பைடு நூலகம்形状等。
方式选择工具按钮
方式选择工具按钮从左往右各按钮功能依次为：
• 选择即时编辑元件 • 选择放置元件 • 放置节点 • 放置网络标号 • 放置文本 • 绘制总线 • 放置子电路图
配件模型工具按钮
配件模型工具按钮从左往右各按钮功能依次为：
• 端点方式，有VCC、地、输出、输入等 • 器件引脚方式，用于绘制各种引脚 • 仿真图表 • 录音机 • 信号发生器 • 电压探针 • 电流探针 • 虚拟仪表
仿真工具按钮
仿真工具按钮从左往右各按钮功能依次为： • 全速运行 • 单步运行 • 暂停 • 停止
Proteus ISIS编辑环境介绍
图1-3 Proteus ISIS的编辑环境
为了方便介绍，将分别对窗口内各部分进行中文说明（见图1-3）。 下面简单介绍各部分的功能： 1．原理图编辑窗口（The Editing Window）：顾名思义，它是 用来绘制原理图的。蓝色方框内为可编辑区，元件要放到它里面。 注意，这个窗口是没有滚动条的，你可用预览窗口来改变原理图的 可视范围。同时，它的操作是不同于常用的WINDOWS应用程序 的，正确的操作是：中键放缩原理图；左键放置元件；右键选择元 件；双击右键删除元件；先左键后右键编辑元件属性；先右键后左 键拖动元件；连线用左键，删除用右键。
图形绘制工具按钮
图形绘制工具按钮从左往右各按钮功能依次为：
• 绘制直线 • 绘制方框 • 绘制圆 • 绘制圆弧 • 绘制多边形 • 编辑文本 • 绘制符号 • 绘制原点
元器件方向选择按钮
元器件方向选择按钮从左往右各按钮功能依次为：
• 向右旋转90度 • 向左旋转90度 • 水平翻转 • 垂直翻转
文件工具按钮
文件工具按钮从左往右各按钮功能依次为： • 新建设计 • 打开已有设计 • 保存设计 • 导入文件 • 导出文件 • 打印设计文档 • 标识输出区域
视图工具按钮
视图工具按钮从左往右各按钮功能依次为： • 刷新 • 网格开关 • 原点 • 选择显示中心 • 放大 • 缩小 • 全图显示 • 区域缩放
• Edit菜单包括撤销/恢复操作、查找与编辑、剪切、复 制、粘贴元器件、设置多个对象的层叠关系等。
• Library菜单包括添加、创建元器件/图标、调用库管 理器。
• Tools菜单包括实时标注、实时捕捉、自动布线等。
下拉菜单功能选项
• Design菜单包括编辑设计属性、编辑图纸属性、进行设计注 释等。
• System菜单包括设置环境变量、工作路径、图纸尺寸大小、 字体、快捷键等。
• Help菜单包括版权信息，帮助文件、例程等。
快捷工具栏
快捷工具栏分为主工具栏和元器件工具 栏。
主工具栏包括文件工具、视图工具、编 辑工具、设计工具4个部分，每个工具栏提供 若干快捷按钮。
元器件工具栏包括方式选择、配件模型、 绘制图形3个部分，每个工具栏提供若干快捷 按钮。
编辑工具按钮
编辑工具按钮从左往右各按钮功能依次为：
• 撤销 • 重做 • 剪切 • 复制 • 粘贴 • 复制选中对象 • 移动选中对象 • 旋转选中对象 • 删除选中对象 • 从器件库选元器件 • 制作器件 • 封装工具 • 释放元件
设计工具按钮
设计工具按钮从左往右各按钮功能依次为：
• 自动布线 • 查找 • 属性分配工具 • 设计浏览器 • 新建图纸 • 删除图纸 • 退到上层图纸 • 生成元件列表 • 生成电器规则检查报告 • 创建网络表
2．预览窗口（The Overview Window）：它可显示两个内容， 一个是，当你在元件列表中选择一个元件时，它会显示该元件的预 览图；另一个是，当你的鼠标焦点落在原理图编辑窗口时（即放置 元件到原理图编辑窗口后或在原理图编辑窗口中点击鼠标后），它 会显示整张原理图的缩略图，并会显示一个绿色的方框，绿色的方 框里面的内容就是当前原理图窗口中显示的内容，因此，你可用鼠 标在它上面点击来改变绿色的方框的位置，从而改变原理图的可视 范围。 3．模型选择工具栏（Mode Selector Toolbar）：
