光纤组网基础知识 (2) - 光纤跳线、尾纤、连接器、法兰盘、耦合器

光纤主要分为两类：按光在光纤中的传输模式可将光纤分为单模光纤和多模光纤两种。

单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。

多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。

l多模光纤(MMF，Multi Mode Fiber)，纤芯较粗，可传多种模式的光。

但其模间色散较大，且随传输距离的增加模间色散情况会逐渐加重。

多模光纤的传输距离还与其传输速率、芯径、模式带宽有关，具体关系请参见表1-2。

表1-2多模光纤规格表光纤模式传输速率（bit/s）芯径模式带宽（MHz*km）传输距离多模光纤千兆62.5/125μm-< 275 m50/125μm-< 550 m 10G62.5/125μm160< 26 m200< 33 m50/125μm400< 66 m500< 100 m2000< 300 ml单模光纤(SMF，Single Mode Fiber)，纤芯较细，只能传一种模式的光。

因此，其模间色散很小，适用于远程通讯。

2.光纤直径光纤直径一般采用纤芯直径/包层直径的表示方法，单位μm。

例如：9/125μm表示光纤中心纤芯直径为9μm，光纤包层直径为125μm。

H3C低端系列以太网交换机推荐使用的光纤直径如下：l G.652常规单模光纤：9/125μml常规多模光纤：62.5/125μml G.651多模光纤：50/125μm（多模VCSEL激光器选用）1.2.6接口连接器类型接口连接器用于连接可插拔模块及相应的传输媒质。

H3C低端系列以太网交换机支持的光模块所采用的光纤连接器有两种：SC连接器和LC连接器。

1. SC连接器SC（Subscriber Connector Standard Connector，标准光纤连接器），外观图如图1-1所示。

光纤跳线VS光纤尾纤VS光纤连接器光纤跳线、光纤尾纤和光纤连接器这三个概念很容易被大家所混淆，很多朋友去购买的时候很容易出现沟通错误。

为了帮助大家挑选到合适的产品，今天，我就来带大家了解一下这三者之间的区别。

什么是光纤跳线？光纤跳线(Optical Fiber Patch Cord)指的是将设备连接到光纤布线链路的跳接线，两端都有接头，有较厚的保护层，一般用于连接光端机和终端盒。

光纤跳线和同轴电缆相似，只是没有网状屏蔽层。

中心是光传播的玻璃芯。

在多模光纤中，芯的直径是50μm～65μm，大致与人的头发的粗细相当。

而单模光纤芯的直径为8μm～10μm。

芯外面包围着一层折射率比芯低的玻璃封套，以使光纤保持在芯内。

再外面的是一层薄的塑料外套，用来保护封套。

光纤跳线有哪些分类？光纤跳线按传输媒介的不同可分为常见的硅基光纤的单模、多模跳线，还有其它如以塑胶等为传输媒介的光纤跳线；按连接头结构形式可分为：FC跳线、SC跳线、ST跳线、LC跳线、MTRJ跳线、MPO跳线、MU跳线、SMA跳线、FDDI跳线、E2000跳线、DIN4跳线、D4跳线等等各种形式。

比较常见的光纤跳线也可以分为FC-FC、FC-SC、FC-LC、FC-ST、SC-SC、SC-ST等。

单模光纤(Single Mode Fiber Patch Cables)：常规光纤跳线用黄色表示，接头和保护套为蓝色,传输距离较长。

多模光纤(Multimode Fiber Patch Cables)：常规光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色，传输距离较短。

使用注意①光纤跳线两端光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。

一般情况下，短波光模块使用多模光纤(橙色的光纤)，长波光模块使用单模光纤(黄色的光纤)，以保证数据传输的准确性。

②光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。

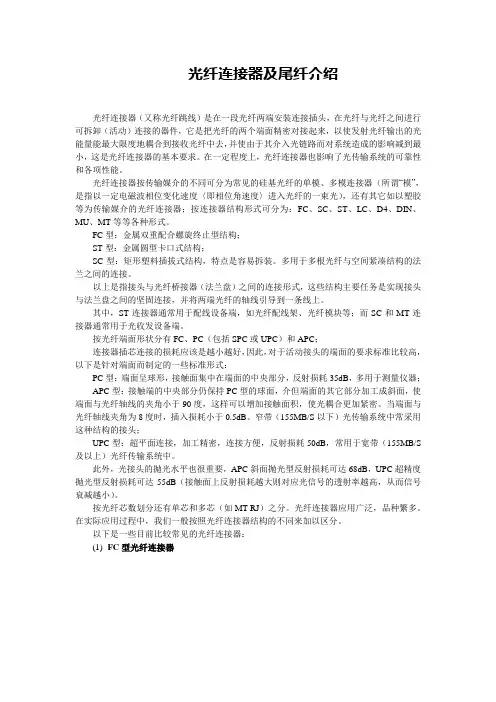

光纤连接器及尾纤介绍光纤连接器（又称光纤跳线）是在一段光纤两端安装连接插头，在光纤与光纤之间进行可拆卸（活动）连接的器件，它是把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使由于其介入光链路而对系统造成的影响减到最小，这是光纤连接器的基本要求。

在一定程度上，光纤连接器也影响了光传输系统的可靠性和各项性能。

光纤连接器按传输媒介的不同可分为常见的硅基光纤的单模、多模连接器（所谓“模”，是指以一定电磁波相位变化速度〈即相位角速度〉进入光纤的一束光），还有其它如以塑胶等为传输媒介的光纤连接器；按连接器结构形式可分为：FC、SC、ST、LC、D4、DIN、MU、MT等等各种形式。

FC型：金属双重配合螺旋终止型结构；ST型：金属圆型卡口式结构；SC型：矩形塑料插拔式结构，特点是容易拆装。

多用于多根光纤与空间紧凑结构的法兰之间的连接。

以上是指接头与光纤桥接器（法兰盘）之间的连接形式，这些结构主要任务是实现接头与法兰盘之间的坚固连接，并将两端光纤的轴线引导到一条线上。

其中，ST连接器通常用于配线设备端，如光纤配线架、光纤模块等；而SC和MT连接器通常用于光收发设备端。

按光纤端面形状分有FC、PC（包括SPC或UPC）和APC；连接器插芯连接的损耗应该是越小越好，因此，对于活动接头的端面的要求标准比较高，以下是针对端面而制定的一些标准形式：PC型：端面呈球形，接触面集中在端面的中央部分，反射损耗35dB，多用于测量仪器；APC型：接触端的中央部分仍保持PC型的球面，介但端面的其它部分加工成斜面，使端面与光纤轴线的夹角小于90度，这样可以增加接触面积，使光耦合更加紧密。

当端面与光纤轴线夹角为8度时，插入损耗小于0.5dB。

窄带（155MB/S以下）光传输系统中常采用这种结构的接头；UPC型：超平面连接，加工精密，连接方便，反射损耗50dB，常用于宽带（155MB/S 及以上）光纤传输系统中。

图文介绍光纤跳线、法兰、终端盒、接续盒、ODF基础知识光纤跳线1、光纤跳线简介光纤跳线(又称光纤连接器)是指光缆两端都装上连接器插头，用来实现光路活动连接;一端装有插头则称为尾纤。

光纤跳线（Optical Fiber Patch Cord/Cable)和同轴电缆相似，只是没有网状屏蔽层。

中心是光传播的玻璃芯。

在多模光纤中，芯的直径是50μm~65μm，大致与人的头发的粗细相当。

而单模光纤芯的直径为8μm~10μm。

芯外面包围着一层折射率比芯低的玻璃封套，以使光纤保持在芯内。

再外面的是一层薄的塑料外套，用来保护封套。

2、光纤跳线的分类光纤跳线按传输媒介的不同可分为常见的硅基光纤的单模、多模跳线，还有其它如以塑胶等为传输媒介的光纤跳线；按连接头结构形式可分为：FC跳线、SC跳线、ST跳线、LC跳线、MTRJ跳线、MPO跳线、MU跳线、SMA跳线、FDDI跳线、E2000跳线、DIN4跳线、D4跳线等等各种形式。

比较常见的光纤跳线也可以分为FC-FC、FC-SC、FC-LC、FC-ST、SC-SC、SC-ST等。

单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。

多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。

3、光纤跳线使用注意事项光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。

一般的情况下，短波光模块使用多模光纤（橙色的光纤），长波光模块使用单模光纤（黄色光纤），以保证数据传输的准确性。

光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。

光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的耦合。

如果光纤接头被弄脏了的话，可以用棉签蘸酒精清洁，否则会影响通信质量。

•1、使用前必须将光纤跳线陶瓷插芯和插芯端面用酒精和脱脂棉擦拭干净。

光纤跳线是指光纤两端都装上连接器插头，用来实现光路活动连接（一端装有插头的称为尾纤）。

光纤跳线用于长途及本地光传输网络、数据传输及专用网络，以及各种测试和自控系统。

光纤跳线是通过精密设备经过多道工序精磨而成的，具有插入损耗低、回波损耗高、重复性好等优点，可广泛应用于各种光纤器件和各种光纤通信系统中。

光纤跳线的种类有很多，根据连接器形状可分为：FC、SC、ST、LC、MT-RJ、MU等；根据连接器插头从插针体的类型可分为：PC、UPC、APC等；根据光纤种类可分为单模、50/125多模、62.5/125多模、保偏等；根据光纤直径可分为：900μm、2mm、3mm等。

在根据连接器形状划分中，单模光纤可使用的连接器类型有FC，SC，ST，FDDI，SNA，LC，MT-RJ等，多模光纤可使用的连接器类型有FC，SC，ST，FDDI，SMA，LC，MT-RJ，MU 及VF45等。

单模跳线包括SC/PC，SC/APC，FC/PC，FC/APC，ST/PC，LC/PC，LC/APC，MU/PC、MU/APC、MT-RJ；多模跳线包括：SC/PC，FC/PC，ST/PC，LC/PC，MU/PC，MT- RJ。

光纤跳线所用光纤一般为G.652光纤，直径一般为Φ3mm，长度一般为5~100m，插入损耗一般小于0.1dB；反射损耗一般要大于45dB。

下面我们简单介绍根据光纤连接器形状常使用的FC，SC，ST，LC，MT-RJ和MU 6种光纤跳线。

注意，光纤跳线的两端连接器插头根据使用情况可以是不相同，如我们常使用的FC/APC-LC/APC，就是一项连接ODF，另一端连接设备的光纤跳线。

1、FC-FC光纤跳线：FC (Ferrule Connector，意为金属连接件)光纤连接器通常是圆形的金属套，紧固方式为螺纹式，主要应用于配线架上。

最早，FC类型的连接器，采用的陶瓷插针的对接端面是平面接触方式。

此类连接器结构简单，操作方便，制作容易，但光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难。

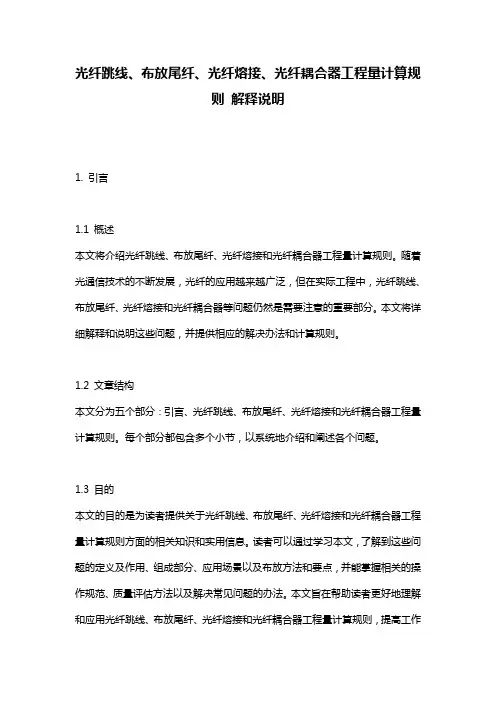

光纤跳线、布放尾纤、光纤熔接、光纤耦合器工程量计算规则解释说明1. 引言1.1 概述本文将介绍光纤跳线、布放尾纤、光纤熔接和光纤耦合器工程量计算规则。

随着光通信技术的不断发展，光纤的应用越来越广泛，但在实际工程中，光纤跳线、布放尾纤、光纤熔接和光纤耦合器等问题仍然是需要注意的重要部分。

本文将详细解释和说明这些问题，并提供相应的解决办法和计算规则。

1.2 文章结构本文分为五个部分：引言、光纤跳线、布放尾纤、光纤熔接和光纤耦合器工程量计算规则。

每个部分都包含多个小节，以系统地介绍和阐述各个问题。

1.3 目的本文的目的是为读者提供关于光纤跳线、布放尾纤、光纤熔接和光纤耦合器工程量计算规则方面的相关知识和实用信息。

读者可以通过学习本文，了解到这些问题的定义及作用、组成部分、应用场景以及布放方法和要点，并能掌握相关的操作规范、质量评估方法以及解决常见问题的办法。

本文旨在帮助读者更好地理解和应用光纤跳线、布放尾纤、光纤熔接和光纤耦合器工程量计算规则，提高工作效率和质量。

2. 光纤跳线:2.1 定义及作用:光纤跳线是指将两个不同设备间的光纤进行连接的一种传输介质。

其作用是实现不同设备之间的信号传输和通信。

光纤跳线能够将光信号从一个设备传递到另一个设备，确保信息的高速稳定传输，避免信号衰减和干扰。

2.2 光纤跳线的组成部分:光纤跳线主要由四个组成部分构成：外护套、纤芯、内护层和托架。

其中外护套是起保护作用的外层材料，常见材质有PVC、LSZH等；纤芯是实际进行光信号传输的核心部分；内护层则对纤芯进行保护；托架则使得光纤具备弯曲和拉力能力。

2.3 光纤跳线的应用场景:光纤跳线广泛应用于各种通信系统中，包括数据中心、电信运营商、广播电视、安防监控等领域。

在这些场景中，光纤跳线可用于连接不同设备之间的服务器、交换机、路由器、光纤收发器等。

其应用不仅提供了高速、稳定的信号传输，还可以减少线缆混乱和占用空间，提升整个通信系统的可靠性和效率。

光纤通信.1.光纤结构光纤是由中心的纤芯和外围的包层同轴组成的圆柱形细丝。

纤芯的折射率比包层稍高，损耗比包层更低，光能量主要在纤芯内传输。

包层为光的传输提供反射面和光隔离，并起一定的机械保护作用。

设纤芯和包层的折射率分别为n1和n2，光能量在光纤中传输的必要条件是n1>n2。

2.光纤主要有三种基本类型: 突变型多模光纤,渐变型多模光纤, 单模光纤. 相对于单模光纤而言，突变型光纤和渐变型光纤的纤芯直径都很大，可以容纳数百个模式，所以称为多模光纤3.光纤主要用途：突变型多模光纤只能用于小容量短距离系统。

渐变型多模光纤适用于中等容量中等距离系统。

单模光纤用在大容量长距离的系统。

1.55μm 色散移位光纤实现了10 Gb/s容量的100 km的超大容量超长距离系统。

色散平坦光纤适用于波分复用系统，这种系统可以把传输容量提高几倍到几十倍。

三角芯光纤有效面积较大，有利于提高输入光纤的光功率，增加传输距离。

偏振保持光纤用在外差接收方式的相干光系统，这种系统最大优点是提高接收灵敏度，增加传输距离。

4.分析光纤传输原理的常用方法：几何光学法.麦克斯韦波动方程法5.几何光学法分析问题的两个出发点: 〓数值孔径〓时间延迟. 通过分析光束在光纤中传播的空间分布和时间分布. 几何光学法分析问题的两个角度: 〓突变型多模光纤〓渐变型多模光纤.6.产生信号畸变的主要原因是光纤中存在色散，损耗和色散是光纤最重要的传输特性：损耗限制系统的传输距离, 色散则限制系统的传输容量.7.色散是在光纤中传输的光信号，由于不同成分的光的时间延迟不同而产生的一种物理效应. 色散的种类：模式色散、材料色散、波导色散.8. 波导色散纤芯与包层的折射率差很小，因此在交界面产生全反射时可能有一部分光进入包层之内，在包层内传输一定距离后又可能回到纤芯中继续传输。

进入包层内的这部分光强的大小与光波长有关，即相当于光传输路径长度随光波波长的不同而异。

关于光纤的基础知识一、光纤接入网的拓朴结构电信网络最基本的拓朴结构有线形、星形和环形，由这3种基本结构组合而成的有双星形。

环形／星形、双环形、树形、网状网等等。

其中线形、星形（包括多星形）、树形、网状网结构是适用于光纤接入网的拓朴结构。

1．线形网络结构上、下业务灵活，可以节省光纤，简化设备，因此有广泛的应用前景。

2星形网络结构无论是其容量还是其业务服务内容都可以根据需要进行扩容、升级；并且，多星形结构馈线部分的复用系数很大，所以，采用星形类结构，可以大大节省光纤数量和建设成本，是光纤投入网发展中最主要的网络拓朴结构。

3．树形网络结构适用于广播式信息传递，其应用有一定的局限性。

但是在有线电视或采用TDMA或CDMA技术的电信光源光网络（PON）中有很大的应用前景。

4网状网结构经济、灵活、维护运行费用低，网络升级方便，在接入网中具有很大的优越性。

二、光纤用户接入系统的组成目前，接入网的用户终端设备都属于电气设备（如计算机。

电话机、传真机、电话机等），所以在局端和用户端之间，以光波作为载波，光纤作为传输媒介时，在两端都要进行光信号与电信号之间的转换。

光通信系统的组成主要有光源、光纤、光检测器。

发端的光源在电信号的作用下，发出与之时应的光信号，完成电／光转换的任务。

常用的光源有半导体激光二极管和半导体发光二极管。

接收端收到从发端经过光纤送来的光载波时，首先由光检测器把收到的光信号转换成对应的电信号，再经过放大均衡，还原成所需要的电信号。

可见，光检测器是光信号接收的关键器件。

在光纤通信中，常用的光检测器有PIN光电二极管和雪崩光电二极管。

光纤在信号的传输过程中起着媒介的作用。

光纤按其传输模式可分为单模光纤和多模光纤。

在光纤中只能传送一个模式时称为单模光纤，同时传送多个模式时称为多模光纤。

目前，在光纤通信系统中使用的载波波长有3个：0.85pm、1.31pm、1.55pm。

第1代光纤通信系统使用的是0.85pm波长，多模光纤；第2、3代光纤通信系统使用的是1.31pm 波长，多模光纤和单模光纤；最新的第4代光纤通信系统是用1.55pm波长，单模光纤。

共为通信（光纤快速连接器）
光纤快速连接器介绍
用于0.25mm/0.9mm/2.0mm/3.0mm/皮线光缆。

不但可以轻松实现光纤成端入面板盒，而且可以直接接入ONU，双芯皮缆接续成双端，室外光缆入别墅等，全面覆盖FTTX光纤到户各种要求；另外在机房现场定长制作跳纤，大幅度提高机房使用效率，降低机房故障隐患。

快速接续连接器插人损耗小于0.3 dB，是同类产品中损耗最小的；在线抗拉力大于20N，在客户非正常受力布线或意外受拉时，均不影响使用，而且最大抗拉力大于50N；产品内无接续点和匹配液，大大降低入户损耗，提高使用寿命；无需日常维护，在进水、灰尘带入污染时，用户可自行清洗接头表面，无需工程人员上门服务，大大降低了后期使用成本；施工中。

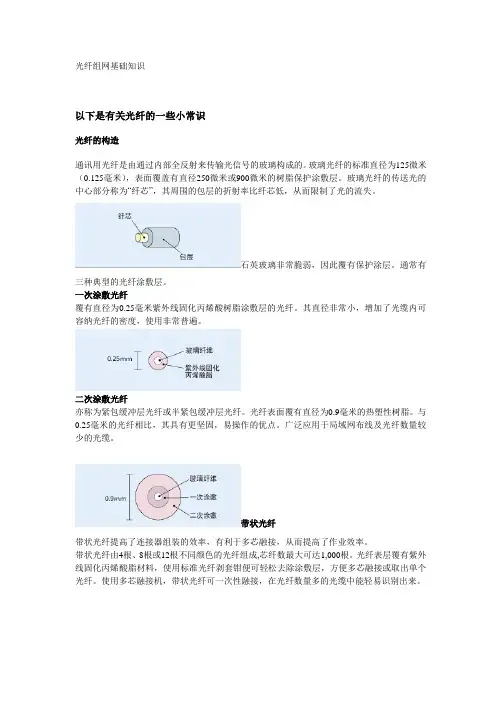

光纤组网基础知识以下是有关光纤的一些小常识光纤的构造通讯用光纤是由通过内部全反射来传输光信号的玻璃构成的。

玻璃光纤的标准直径为125微米（0.125毫米），表面覆盖有直径250微米或900微米的树脂保护涂敷层。

玻璃光纤的传送光的中心部分称为“纤芯”，其周围的包层的折射率比纤芯低，从而限制了光的流失。

石英玻璃非常脆弱，因此覆有保护涂层。

通常有三种典型的光纤涂敷层。

一次涂敷光纤覆有直径为0.25毫米紫外线固化丙烯酸树脂涂敷层的光纤。

其直径非常小，增加了光缆内可容纳光纤的密度，使用非常普遍。

二次涂敷光纤亦称为紧包缓冲层光纤或半紧包缓冲层光纤。

光纤表面覆有直径为0.9毫米的热塑性树脂。

与0.25毫米的光纤相比，其具有更坚固，易操作的优点。

广泛应用于局域网布线及光纤数量较少的光缆。

带状光纤带状光纤提高了连接器组装的效率，有利于多芯融接，从而提高了作业效率。

带状光纤由4根、8根或12根不同颜色的光纤组成,芯纤数最大可达1,000根。

光纤表层覆有紫外线固化丙烯酸脂材料，使用标准光纤剥套钳便可轻松去除涂敷层，方便多芯融接或取出单个光纤。

使用多芯融接机，带状光纤可一次性融接，在光纤数量多的光缆中能轻易识别出来。

光纤种类以下是对最常用的通信光纤种类的描述。

MMF（多模光纤）- OM1光纤或多模光纤（62.5⁄125）- OM2⁄OM3光纤（G.651光纤或多模光纤（50⁄125））SMF（单模光纤）- G.652（色散非位移单模光纤）- G.653（色散位移光纤）- G.654（截止波长位移光纤）- G.655（非零色散位移光纤）- G.656（低斜率非零色散位移光纤）- G.657（耐弯光纤）只要光预算允许，技术上来讲,任何合适的光纤都可应用于FTTx技术，但FTTx技术最常用的光纤为G.652和G.657。

G.651（多模光纤）G.651主要应用于局域网，不适用于长距离传输，但在300至500米的范围内，G.651是成本较低的多模传输光纤。

尾纤:一端是端接好的连接器，一端是光纤（好像跳线剪断一头）；作用是熔接，光缆敷设好后，一端需要连接在光纤连接器上，所以将光缆的末端和尾纤的没有头的一端溶解起来，这样光缆就有了连接器，可以与设备相连。

跳纤:两端都是端接好的连接器，好像两根尾纤连在一起，作用是直接连接设备的端口。

光纤:由玻璃制成，用来传输光信号，分为多模、单模等（现在也有塑料光纤但应用不普遍）。

光缆:由光纤、光纤外皮、抗拉层、最外层外皮组成，光纤是光缆的一部分，光缆是包含一套整体的结构。

两头都有衔接器的光纤叫光纤跳线，常见的光纤跳线有单模光纤跳线和多模光纤跳线。

单模光纤跳线多用黄色来表示，传输距离较长，多模光纤跳线多用橙色来表示，传输距离较短。

除此之外，按接口类型来分，光纤跳线还分为FC光纤跳线、SC光纤跳线、ST光纤跳线、PC光纤跳线、APC光纤跳线、LC光纤跳线、D4光纤跳线、DIN光纤跳线、MU光纤跳线、MT光纤跳线等。

光纤跳线长度的规格普通有0.5m、1m、2m、3m、5m、10m等。

尾纤又叫猪尾线，只需一端有衔接头，而另一端是一根光缆纤芯的断头，经过熔接与其他光缆纤芯相连，常呈如今光纤终端盒内，用于衔接光缆与光纤收发器(之间还用到耦合器、跳线等)。

尾纤分为多模尾纤和单模尾纤。

多模尾纤为橙色，波长为850nm，传输距离为500m，用于短距离互联。

单模尾纤为黄色，波长有两种，1310nm和1550nm，传输距离分别为10km和40km。

尾纤的作用主要是用于衔接光纤两端的接头，尾纤一端跟光纤接头熔接，另一端经过特殊的接头(ST、SC、LC、MTRJ)跟光纤收发器或光纤模块相连，构成光数据传输通路。

其中ST接头普通都是先用耦合器转接，再衔接到光纤收发器或光纤模块上。

⼀篇⽂章读懂光纤接头、尾纤、耦合器、终端盒的作⽤与接法！前⾔在智能化弱电⾏业中，涉及到摄像头的远距离传输，我们都会给客户推荐使⽤光纤。

光纤作为传输系统主要是由光纤跳线、尾纤、终端盒、耦合器等设备组成。

下⾯我们⼀起来聊聊这些光纤配套设备的作⽤与接法！正⽂1、光纤接头说起光纤跳线，总会想到⼀个很尴尬的现状，就是很多智能化弱电新⼈分不清楚光纤接头类型，分不清我们平时⼝中的⼤⽅头、⼩⽅头、圆旋头对应的英⽂缩写型号。

其实这些接头英⽂缩写在弱电项⽬中经常被提到，但最常⽤的光纤接头主要有以下4种。

光纤连接⽰意图①⼤⽅头接头⼤⽅头接头即SC型接头，其外壳呈矩形，所采⽤的插针与耦合套筒的结构尺⼨与⼩⽅头完全相同。

⼤⽅头跳线采⽤了插拔销闩式的紧固⽅式，不需要旋转，插拔操作很⽅便，⽽且介⼊损耗波动较⼩。

具有抗压强，安装密度⾼等优点，这种接⼝在光纤收发器中较为常见！⼤⽅头SC接⼝②⼩⽅头接头⼩⽅头接头即LC型接头，⼩⽅头接头采⽤模块化插孔（RJ）闩锁的紧固⽅式，即插即⽤，是现下最为流⾏的⼀种光纤跳线，它能有效地减少空间的使⽤，适合⾼密度连接,这种接⼝⼀般在光模块中较为常见！⼩⽅头LC接⼝③圆旋头接头圆旋头接头即FC型接头，圆旋头接头采⽤了螺丝扣的紧固⽅式，外部加强⽅式是采⽤⾦属套，插⼊设备后较为牢固，连接器不容易脱落，⼀般在ODF侧采⽤。

圆旋头FC接⼝④卡接式圆型接头卡接式圆型接头即ST型接头，卡接式圆型接头外壳呈圆形，紧固⽅式为螺丝扣。

卡接式圆型ST型接⼝2、光纤尾纤只有⼀端有连接头，⽽另⼀端是⼀根光缆纤芯的断头，通过熔接与其他光缆纤芯相连，常出现在光纤终端盒内，⽤于连接光缆与光纤收发器，之间还⽤到耦合器、跳线等。

光纤尾纤分类与跳线⼀样，⼀根跳线切开成两个尾纤。

光纤尾纤3、耦合器光纤耦合器是光纤与光纤之间进⾏可拆卸连接的器件，它是把光纤的两个端⾯精密对接起来，以使发射光纤输出的光能量能最⼤限度地耦合到接收光纤中去，并使其接⼊光链路从⽽对系统造成的影响减到最⼩。

光纤尾纤和光纤跳线是光纤网络种两种常用网络连接组件。

它们有许多共同的特点，同时，在某些方面也存在一些差异。

了解两者的相似性和差异性将帮助您为您的项目应用做出最佳选择。

下面我们就一起通过结构和应用两个方面来谈谈光纤跳线和光纤尾纤的相似性和差异性。

光纤尾纤和光纤跳线的结构对比光纤尾纤，又叫猪尾线，是指光纤线缆只有一端有连接头，而另一端是一根光纤线缆纤芯的裸纤，需要通过熔接与其他光纤线缆纤芯相连。

光纤跳线，是指两端带有连接器的一根短的光纤线缆。

在光纤线缆的两端的连接器类型既可以是相同的，也可以是不同的。

下图将为您展示一根光纤跳线和尾纤。

光纤尾纤和光纤跳线在结构上有很多共同点。

它们都有单模和多模的光纤类型可选，而且它们都可以制成单工和双工的连接头类型。

此外，无论是光纤跳线还是光纤尾纤，都可以与多种光纤连接器连接，包括FC ，SC ，ST ，LC ，MTRJ ，MPO ，MU ，SMA ，E2000等。

光纤尾纤和光纤跳线在结构上主要区别是，光纤跳线是一根两端带有连接器的固定长度的光纤线缆，光纤尾纤是两端只有一端有带有连接器的光纤线缆。

除此之外，一根完整的光纤跳线可以切割成两根长度较短的光纤尾纤。

光纤尾纤和光纤跳线，你选对了吗？光纤尾纤和光纤跳线的应用对比光纤尾纤和光纤跳线在接入设备的网络连接中提供互连和交叉互连的应用，一般在电信机房和数据中心应用非常广泛。

它们有OM4，OM3，OM2，OM1以及OS1/OS2光纤类型可选，能够满足千兆以太网，万兆以太网要求和高速光纤通道的网络连接需求。

然而，它们还存在各自的应用领域。

光纤尾纤支持现场熔接的终端连接应用。

它应安装在受保护和需要熔接连接的地方，所以光纤尾纤通常与光纤管理设备如光纤配线架（ODF），接头盒和光纤配线箱连接使用。

光纤尾纤的应用随处可见，但最常见的还是配合其它光学元器件的组合应用。

例如，防水光纤尾纤，配合厚厚的聚乙烯（PE）外护套和大直径，一般用于户外应用。

光纤跳线、尾纤、光纤连接器之间有什么区别，分别用在什么地方？
尾纤一般是连接光缆用的，尾纤只有一个头，把光纤跳线剪断，一分为二就是尾纤！！连接器又叫耦合器，一般用在光纤盒，尾纤在光纤盒内连接耦合器一端，卡在光纤盒，另一段就连接光纤跳线！！耦合器也可以不用，只是为了防止尾纤容易损坏！！光纤跳线分单芯或双芯：单芯：一条光纤线，两个接头，监控用的都是单芯的，在一条线上负责信息的收跟发，这种叫单工传输！双芯：两条光纤线，四个连接头，网络用的都是双芯的，在两条线上负责信号的一收一发，这种叫双工传输的意思！连接头也分四种圆的两种：螺纹卡口的是：ST头，主要是用于老方案里的光纤盒里用，螺纹卡口的固定性没有螺纹口的好！螺纹口：FC头主要用于监控系统，一般所有光端机都是FC口的方头的两种：大方头：SC头主要用于国内所有的光纤收发器，都是SC头的！小方头：LC头高精度，主要用于交换机的光模块，华为及思科的三层或是二层交换机或是其它特殊工控设备！。

弱电人要知道的耦合器、终端盒、尾纤及光纤跳线方面的知识正文：在网络布线中，通常室外楼宇之间连接使用的是光缆，室内楼宇内部使用的是光纤或网线。

那么楼外的光缆传输媒介与楼内以太网传输媒介之间如何转换？其中又用到了什么设备？它们的作用是什么？它们之间的关系又如何呢？在搞清楚这些问题之前，我们首先需要了解以下几个名词：尾纤：用在终端盒里，连接光缆中的光纤，通过终端盒耦合器（适配器），连接尾纤和跳线。

跳线：跳纤两头都是活动接头，起连接尾纤和设备作用。

光缆终端盒：是在光缆敷设的终端保护光缆和尾纤熔接的盒子。

光纤耦合器：是用于两条光纤或尾纤的活动连接通俗称为法兰盘。

光纤终端盒：是一条光缆的终接头,他的一头是光缆,另一头是尾纤,相当于是把一条光缆拆分成单条光纤的设备。

光纤熔接盒：是两条光缆对接成一条长的光缆用的。

光纤终端盒和光纤熔接盒之间是不能互换使用的,光缆与光端机之间是通过光纤终端盒连接的,也就是光端机上只能插尾纤。

耦合器：只能连接两条尾纤并且分SC/PC FC/PC等接口,而光缆和尾纤之间是用熔接机熔接的是死的。

终端盒VS熔接盒：前者是光缆和尾纤的熔接，后者是光缆之间的熔接。

接续盒VS终端盒：接续盒是全密封的可以防水，但是它无法固定尾纤；终端盒不防水,内部结构一边可固定光缆,一边可固定尾纤。

尾纤VS跳线：尾纤只有一头是活动接头；跳纤两头都是活动接头,接口有很多种,不同接口需要不同的耦合器,跳纤一分为二可以做为尾纤用。

一、光缆、终端盒、尾纤的连接关系1：室外光缆光缆接入终端盒，目的是将光缆中的光纤与尾纤进行熔接，通过跳线，将其引出。

2：将光纤跳线接入光纤收发器，目的是将光信号转换成电信号。

3：光纤收发器引出的便是电信号，使用的传输介质便是双绞线。

此时双绞线可接入网络设备的RJ-45 口。

到此为止，便完成了光电信号的转换。

说明：现在网络设备有很多也有光口（光纤接口），但如果没有配光模块（类似光纤收发器功能），该口也不能使用。

史上最全的弱电工程常用光纤配件知识光纤跳线1、光纤跳线简介光纤跳线(又称光纤连接器)是指光缆两端都装上连接器插头，用来实现光路活动连接;一端装有插头则称为尾纤。

光纤跳线（Optical Fiber Patch Cord/Cable)和同轴电缆相似，只是没有网状屏蔽层。

中心是光传播的玻璃芯。

在多模光纤中，芯的直径是50μm~65μm，大致与人的头发的粗细相当。

而单模光纤芯的直径为8μm~10μm。

芯外面包围着一层折射率比芯低的玻璃封套，以使光纤保持在芯内。

再外面的是一层薄的塑料外套，用来保护封套。

2、光纤跳线的分类光纤跳线按传输媒介的不同可分为常见的硅基光纤的单模、多模跳线，还有其它如以塑胶等为传输媒介的光纤跳线；按连接头结构形式可分为：FC跳线、SC跳线、ST跳线、LC跳线、MTRJ跳线、MPO跳线、MU跳线、SMA跳线、FDDI跳线、E2000跳线、DIN4跳线、D4跳线等等各种形式。

比较常见的光纤跳线也可以分为FC-FC、FC-SC、FC-LC、FC-ST、SC-SC、SC-ST等。

单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。

多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。

3、光纤跳线使用注意事项光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。

一般的情况下，短波光模块使用多模光纤（橙色的光纤），长波光模块使用单模光纤（黄色光纤），以保证数据传输的准确性。

光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。

光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的耦合。

如果光纤接头被弄脏了的话，可以用棉签蘸酒精清洁，否则会影响通信质量。

▪1、使用前必须将光纤跳线陶瓷插芯和插芯端面用酒精和脱脂棉擦拭干净。

跳线的使用和原理一．光纤跳线的定义光纤跳线（又称光纤连接器）：是光缆两头都装上连接器的插头。

尾纤：一端只装插头的。

尾缆（束状尾纤）：将若干个尾纤结合在一起，加上保护套制造成一端为光纤一端为若干个连接头的器件。

二．光纤跳线的分类单模光纤（Single-mode Fiber）:一般光纤的跳线用黄色的表示，传输距离较长。

多模光纤（Multi-mode Fiber）:一般跳线用橙色的表示，也有用灰色的表示，传输距离较短。

三．光纤跳线的使用单模跳线一般使用在有限电视和其他长距离的传输。

多模跳线一般使用在网络（局域网）和传输距离短的。

四．跳线的组成跳线主要有光纤接头（接头散件和插针）和光缆组成。

4.1 光纤的常用接头FC 圆形带螺纹的（配线架上用的最多）ST 卡接式圆形（一般使用在光纤收发机上）LC 卡接式方形(一般用在光传输模块中)SC 卡接式方形（路由器和交换机上用的最多）MU卡接式方形（电信和数据网络系统中的室内使用）4.1.1 接头的插针接头的插针分为三种：PC型（Physical contact）：端面呈球形，接触面集中在端面的中央部分。

（多用在测量仪器上）APC型(Angle Physical contact )：接触的中央部分仍然为球形，但端面的其他部分加工成斜面。

端面成斜八度并进行球面抛光。

（多应用在广播电视光纤传输系统中）UPC型(Ultra Physical contact)：平面连接，（多应用ODF内的跳线）。

4.1.2 光纤连接头的性能1.插入损耗和回波损耗，插入损耗越小越好，一般要小于0.5dB回波损耗越大越好,一般低于45dB2.互换性，重复性变化量一般为0.2Db3.抗拉强度不低于90N4.温度一般的要求-40-+70度。

5.插拔次数1000次以上4.1.4 连接头的散件连接头散件组成包括：尾套，压环，止动器，弹簧，框套，防尘帽六部分组成。

4.2 光纤(光缆)4.2.1单模和多模的光纤。
