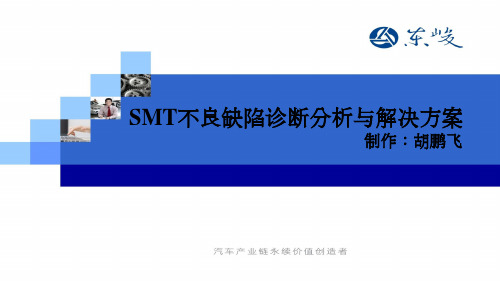

SMT不良缺陷诊断分析与解决方案
- 格式:ppt
- 大小:3.90 MB
- 文档页数:41
SMT不良分析及改善措施SMT(表面贴装技术)是电子制造过程中常用的一种表面组装技术,可以将小型电子组件安装在印刷电路板(PCB)上。
然而,在SMT过程中可能会出现一些不良现象,例如焊点不良、元器件偏位、组件缺失等。
这些不良现象会直接影响产品的质量和性能,因此需要进行不良分析并采取相应的改善措施。
首先,针对焊点不良问题,可能出现的原因包括焊接温度不稳定、焊锡量不足、焊接时间过短等。
在进行不良分析时,可以通过观察焊点的形态和外观来判断问题的具体原因。
针对这些问题,可以采取以下改善措施:1.调整焊接温度和时间:通过增加焊接温度、延长焊接时间等方式,确保焊接质量的稳定性和一致性。
2.控制焊锡量:确认焊锡量是否足够,可以使用自动供锡机或者人工供锡的方式进行补充,确保焊点的充盈度和质量。
3.检测焊点质量:使用焊点质量检测设备,例如X射线检测设备或者直观检查仪器,检测焊点的质量和形态,及时发现问题并采取相应的纠正措施。
其次,针对元器件偏位的问题,可能的原因包括元器件粘贴不准确、贴附剂粘度过大或过小等。
针对这些问题,可以采取以下改善措施:1.进行粘贴机的校准:调整粘贴机的定位精度,确保元器件的粘贴位置准确。
2.选择适合的贴附剂:根据元器件类型和尺寸,选择适合的贴附剂,并调整贴附剂的粘度,确保元器件的粘贴质量。
3.进行视觉系统的检测:使用视觉系统检测元器件的粘贴质量,如果发现问题,及时进行修正。
最后,针对组件缺失的问题,主要原因可能是元器件的供应链问题,例如供应商发货错误或者内部库存管理不善。
针对这些问题,可以采取以下改善措施:1.加强供应商管理:与供应商建立良好的合作关系,加强供应链的沟通和管理,确保元器件的质量和数量。
2.设立内部库存管理系统:建立完善的库存管理系统,确保元器件的采购、入库、出库等流程的可控性和准确性。
3.进行组件跟踪和检测:使用条码或者RFID等技术,对每个组件进行跟踪和检测,确保组件的精确性和完整性。
SMT 缺陷分析及对策一、桥联引线之间出现搭接的常见原因是端接头(或焊盘或导线)之间的间隔不够大。
再流焊时,搭接可能由于焊膏厚度过大或合金含量过多引起的。
另一个原因是焊膏塌落或焊膏黏度太小。
波峰焊时,搭接可能与设计有关,如传送速度过慢、焊料波的形状不适当或焊料波中的油量不适当,或焊剂不够。
焊剂的比重和预热温度也会对搭接有影响.桥联出现时应检测的项目与对策。
检测项目一:印刷网版与基板之间是否有间隙.对策:1、检查基板是否存在挠曲,如有挠曲可在再流焊炉内装上防变形机构;2、检查印刷机的基板顶持结构,使基板的保持状态与原平面一致;3、调整网版与板工作面的平行度。
检测项目二:对应网版面的刮刀工作面是否存在倾斜(不平行)。
对策:调整刮刀的平行度.检测项目三:刮刀的工作速度是否超速.对策:重复调整刮刀速度(刮刀速度过快情况下的焊膏转移,会降低焊膏黏度而在焊膏恢复原有黏度前就执行脱版,将产生焊膏的塌边不良)。
检测项目四:焊膏是否回流到网版的反面一侧。
对策:1、网版开口部设计是否比基板焊接区要略小一些;2、网版与基板间不可有间隙;3、是否用微间隙组装用的焊膏,微间隙组装常选择粒度小的焊膏,如有必要,可更换焊膏。
检测项目五:印刷压力是否过高,有否刮刀切入网板开口部现象。
对策:1、聚酯型刮刀的工作部硬度要适中,太软易产生对网版开口部的切入不良;2、重新调整印刷压力。
检测项目六:印刷机的印刷条件是否合适.对策:检测刮刀的工作角度,尽可能采用60度角。
检测项目七:每次供给的焊膏量是否适当。
对策:可调整印刷机的焊膏供给量。
二、焊料球焊料球是由于焊膏焊接中最普通的缺陷形式,其原因是焊料合金被氧化或焊料合金过小,由焊膏中溶剂的沸腾而引起的焊料飞溅的场合也会出现焊料球缺陷,还有一种原因是存在有塌边缺陷,从而造成的焊料球。
焊料球出现时应检测的项目与对策:检测项目一:基板区是否有目测不到的焊料小球(焊料合金被氧化造成).对策:焊膏是否在再流焊过程中发生氧化。
