隧道灯具安装安全技术交底模板
一、交底目的为确保隧道灯具安装工程的安全进行，预防事故发生，提高施工人员的安全意识，特进行本次安全技术交底。
二、工程概况1. 工程名称：[填写工程名称]2. 施工单位：[填写施工单位名称]3. 施工地点：[填写施工地点]4. 施工内容：隧道灯具安装三、安全注意事项1. 安全帽佩戴：所有进入施工现场的人员必须佩戴符合国家标准的安全帽。
2. 高空作业安全：进行高空灯具安装作业时，必须使用安全带，并正确系好保险扣，作业人员不得穿拖鞋、高跟鞋。
3. 现场用电安全：现场临时用电线路必须符合国家《施工临时用电安全技术规范》要求，非电工严禁任意拉线接电。
配电系统施工组织设计要求设总配电箱、分配电箱、开关箱，并全部上锁，由专职电工保管钥匙。
4. 个人防护用品：作业人员应穿戴防护手套、防护眼镜等个人防护用品。
5. 施工环境安全：施工现场必须设有保证施工安全要求的照明，不得有黑暗死角。
临时设施，严禁侵占道路及安全防护等设施，同时应符合防火、防尘、防爆、防洪、防盗、防雷电等安全和文明施工的要求。
6. 人员培训：所有参与灯具安装作业的人员必须经过专业培训，了解并掌握灯具安装的安全操作规程。
四、操作规程1. 灯具安装前的准备：- 检查灯具及配件是否齐全、完好。
- 确认安装位置，检查施工图纸，了解灯具安装的技术要求。
- 准备好安装所需的工具和材料。
2. 灯具安装过程：- 根据设计图纸，按照灯具的安装要求进行安装。
- 确保灯具固定牢固，连接线缆无破损，接触良好。
- 安装完毕后，进行试灯检查，确保灯具正常工作。
3. 灯具安装后的检查：- 检查灯具的安装位置、高度是否符合设计要求。
- 检查灯具的固定是否牢固，线缆连接是否可靠。
- 检查灯具的亮度、色温是否符合设计要求。
五、应急措施1. 发生触电事故时，立即切断电源，进行急救。
2. 发生高空坠落事故时，立即进行救援，并采取防止事故扩大的措施。
3. 发生火灾事故时，立即报警，并组织人员疏散。

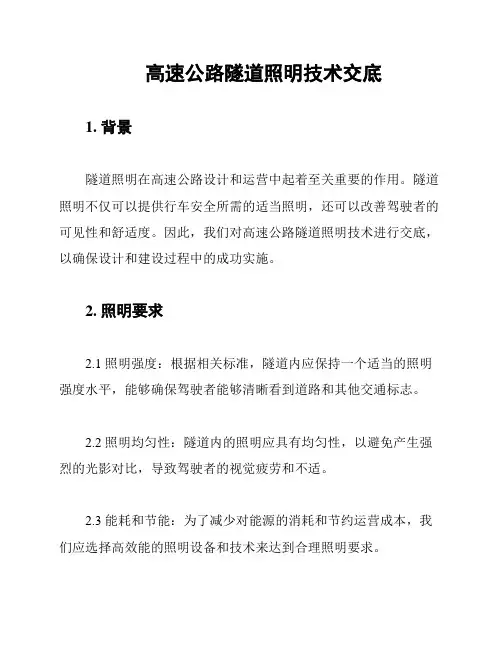

高速公路隧道照明技术交底
高速公路隧道照明技术交底1. 背景隧道照明在高速公路设计和运营中起着至关重要的作用。
隧道照明不仅可以提供行车安全所需的适当照明，还可以改善驾驶者的可见性和舒适度。
因此，我们对高速公路隧道照明技术进行交底，以确保设计和建设过程中的成功实施。
2. 照明要求2.1 照明强度：根据相关标准，隧道内应保持一个适当的照明强度水平，能够确保驾驶者能够清晰看到道路和其他交通标志。
2.2 照明均匀性：隧道内的照明应具有均匀性，以避免产生强烈的光影对比，导致驾驶者的视觉疲劳和不适。
2.3 能耗和节能：为了减少对能源的消耗和节约运营成本，我们应选择高效能的照明设备和技术来达到合理照明要求。
3. 照明技术选择根据以上照明要求，我们推荐以下技术来实现高速公路隧道照明：3.1 LED照明：使用LED照明可以提供高效能、均匀的照明效果。
LED照明具有长寿命、低能耗和良好的色彩再现性等优点。
3.2 自动调光控制系统：通过安装自动调光控制系统，我们可以根据隧道内的光照强度实时调整灯具的亮度。
这种系统可以根据天气、交通流量和时间等因素进行自动调节，以保持合适的照明水平。
4. 安装和维护4.1 安装要求：在安装照明设备时，应遵循相关的安全规范和操作要求。
照明设备的布局应确保光线能够均匀地照射到整个隧道内区域。
4.2 维护计划：制定一份定期维护计划，包括定期检查照明设备的工作状态、更换磨损的零件和清洁灯具表面等。
维护记录应被及时记录并保留。
5. 监测和控制5.1 照度监测：为了确保隧道内的照明始终满足标准要求，应安装照度监测设备，并确保其准确性和可靠性。
5.2 远程控制系统：我们建议使用远程控制系统来对隧道照明进行集中监控和控制。
这种系统可以通过网络连接，实时获取隧道照明的工作状态，并远程调整照明亮度和运行模式。
6. 风险管理6.1 火灾风险：隧道照明应符合防火安全要求，并采用防火材料和设计，以降低火灾风险。
6.2 能源故障：为了应对可能发生的能源故障，应建立备用电源系统，以确保隧道照明在紧急情况下仍能正常运行。

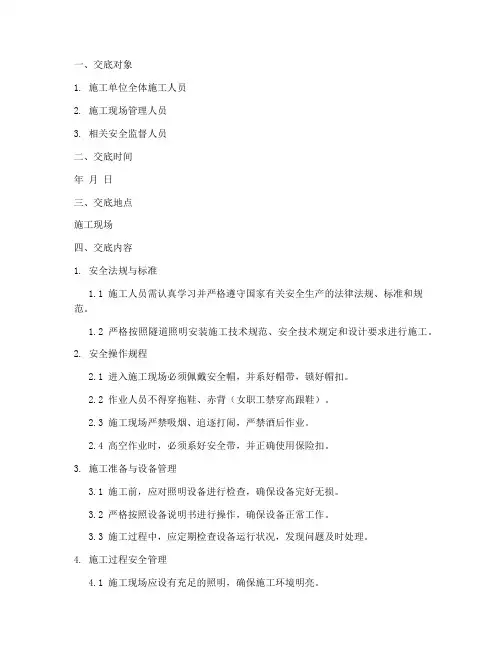

隧道照明安装安全技术交底模板
一、交底对象1. 施工单位全体施工人员2. 施工现场管理人员3. 相关安全监督人员二、交底时间年月日三、交底地点施工现场四、交底内容1. 安全法规与标准1.1 施工人员需认真学习并严格遵守国家有关安全生产的法律法规、标准和规范。
1.2 严格按照隧道照明安装施工技术规范、安全技术规定和设计要求进行施工。
2. 安全操作规程2.1 进入施工现场必须佩戴安全帽，并系好帽带，锁好帽扣。
2.2 作业人员不得穿拖鞋、赤背（女职工禁穿高跟鞋）。
2.3 施工现场严禁吸烟、追逐打闹，严禁酒后作业。
2.4 高空作业时，必须系好安全带，并正确使用保险扣。
3. 施工准备与设备管理3.1 施工前，应对照明设备进行检查，确保设备完好无损。
3.2 严格按照设备说明书进行操作，确保设备正常工作。
3.3 施工过程中，应定期检查设备运行状况，发现问题及时处理。
4. 施工过程安全管理4.1 施工现场应设有充足的照明，确保施工环境明亮。
4.2 施工人员应按照施工图纸进行施工，不得擅自更改设计。
4.3 施工过程中，应随时注意周围环境，避免发生碰撞、坠落等事故。
4.4 施工完成后，应清理现场，确保现场整洁。
5. 临时用电安全管理5.1 施工现场临时用电线路必须符合国家《施工临时用电安全技术规范》要求。
5.2 非电工严禁任意拉线接电，配电系统施工组织设计要求设总配电箱、分配电箱、开关箱，并全部上锁。
5.3 实行分级配电，开关箱内必须装设漏电保护器。
6. 应急处理6.1 施工过程中，如遇突发情况，应立即停止作业，并采取相应措施进行处置。
6.2 施工人员应掌握基本的急救知识和技能，以便在紧急情况下进行自救或互救。
五、交底要求1. 施工人员应认真听取交底内容，确保理解并掌握各项安全操作规程。
2. 施工现场管理人员应加强对施工过程的监督，确保各项安全措施落实到位。
3. 施工人员应自觉遵守安全操作规程，提高自身安全意识。
六、注意事项1. 施工过程中，如遇特殊情况，应及时向项目负责人报告，并按照要求进行处理。

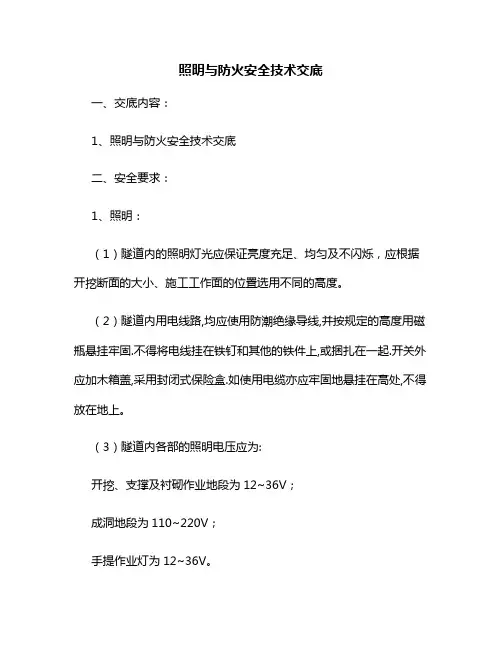

隧道工程照明与防火安全技术交底
照明与防火安全技术交底一、交底内容：1、照明与防火安全技术交底二、安全要求：1、照明：（1）隧道内的照明灯光应保证亮度充足、均匀及不闪烁，应根据开挖断面的大小、施工工作面的位置选用不同的高度。
（2）隧道内用电线路,均应使用防潮绝缘导线,并按规定的高度用磁瓶悬挂牢固.不得将电线挂在铁钉和其他的铁件上,或捆扎在一起.开关外应加木箱盖,采用封闭式保险盒.如使用电缆亦应牢固地悬挂在高处,不得放在地上。
（3）隧道内各部的照明电压应为:开挖、支撑及衬砌作业地段为12~36V；成洞地段为110~220V；手提作业灯为12~36V。
（4）隧道内的用电线路和照明设备必须设专人负责检修管理,检修电路与照明设备时应切断电源。
（5）在潮湿及漏水隧道中的电灯应使用防水灯口。
（6）在有地下水排出的隧道,必须挖凿排水沟,当下坡开挖时应根据涌水量的大小,设置大于20％涌水量的抽水机具予以排出.抽水机械的安装地点应在导坑的一侧或另开偏洞安装,并用栅栏与隧道隔离。
（7）抽水设备宜采用电力机械,不得在隧道内使用内燃抽水机。
抽水机械应有一定的备用台数。
（8）隧道开挖中如预计要穿过涌水地层，宜采用超前钻孔探水，查清含水层厚度、岩性、水量、水压等，为防治涌水提供依据。
（9）如发现工作面有大量涌水时,应即令工作人停止工作,撤至安全地点。
2、防火：（1）洞内施工区，洞内机电硐室、料库等处均应设置有效面数量足够的消防器材，并设明显折标志与取暖。
（2）洞口20范围内的杂草必须清除.火源应距洞口至少30以外.库房风动工具应在专用硐室内,并设置外开的防火门。
安全技术交底主要包括两个方面的内容：一是在施工方案的基础上按照施工的要求，对施工方案进行细化和补充；二是要将操作者的安全注意事项讲清楚，保证作业人员的人身安全。
安全技术交底工作完毕后，所有参加交底的人员必须履行签字手续，施工负责人、生产班组、现场专职安全管理人员三方各留执一份，并纪录存档安全技术交底的作用。
隧道灯安装安全技术交底模板
一、工程名称：[请填写工程名称]二、施工部位：[请填写施工部位，如：隧道内照明系统]三、施工时间：[请填写施工开始和结束日期]四、参与人员：[请填写参与施工的所有人员名单]五、交底内容：1. 安全意识教育- 施工人员必须充分认识到隧道灯安装作业的危险性，严格遵守各项安全操作规程。
- 加强安全教育培训，提高施工人员的安全意识和自我保护能力。
2. 施工前的准备工作- 检查隧道内照明系统施工条件，确保符合安全要求。
- 清理施工区域，确保无障碍物，防止施工过程中发生意外。
- 检查照明设备、工具、材料等是否齐全、完好。
3. 施工过程中的安全措施- 高处作业安全：- 高处作业人员必须佩戴安全帽、安全带，并做到高挂低用。
- 高处作业平台必须牢固可靠，设有安全防护栏杆。
- 高处作业时，下方必须设置安全网或防护垫。
- 电气安全：- 施工前必须切断隧道内照明系统的电源，确保施工安全。
- 使用绝缘工具，防止触电事故。
- 严禁在潮湿环境中进行电气作业。
- 施工工具与材料安全：- 使用符合安全标准的工具和材料。
- 定期检查工具和材料，发现损坏及时更换。
- 个人防护：- 施工人员必须穿戴合适的安全服装，如防尘口罩、防滑鞋等。
- 根据施工环境，佩戴相应的防护用品。
4. 施工过程中的注意事项- 施工过程中，注意观察周围环境，发现异常情况立即停止作业，并向负责人报告。
- 严格按照施工方案进行操作，不得擅自改变施工工艺。
- 作业过程中，注意相互配合，确保施工安全。
5. 应急处理- 施工过程中发生事故，立即启动应急预案，进行现场救援。
- 确保受伤人员得到及时救治，并保护好事故现场。
六、交底人：[请填写交底人姓名及职务]七、接受交底人员：[请填写接受交底人员的姓名及职务]八、签名确认：[请填写交底人和接受交底人员的签名]九、备注：[如有其他事项，请在此处填写]安全第一，预防为主。
本交底旨在确保隧道灯安装作业的安全进行，请所有参与人员严格遵守，共同营造安全施工环境。
1 隧道照明施工工艺技术交底
四、灯具、桥架底座安装
根据上一道工序打好的底座眼进行安装。首先，把所有膨胀螺栓都上到底座上，对一些不合格的底座挑出返厂，在安装时把胀管放到底座螺孔（一般灯具及桥架的孔都留有30-40调整空间）的中间以便调整；其次，安装时胀管一定要打到底，螺栓要上紧不可有松动现象，底座安装要平、要正，不可侵限；在安装过程中药随时检查安装过的底座是否在一条线上，如有问题随时改正。（一般的调整主要是上下的调整，可利用其自身的调整眼进行调整，大的误差（超过30-40mm）必须重新安装（因顺线的距离比较长，出现的误差对这个距离来说是不影响它的美观和规范）。
六、注意事项
（1）隧道照明设施应牢固安装，避免脱落影响列车。
（2）施工时应遵照有关规程，规范，并与有关工种密切配合。
（3）施工人员进入施工场地应戴好安全帽，穿好防护服；
（4）施工前检查安全防护设备、施工设备及通信对讲设备，确保情况良好方能使用；
（5）施工段两端前500m处各设标识牌；
（6）使用发电机或接站前施工单位临电进行施工时，都应设有外接施工专用配电箱，照明设施及施工设备用电需从外接施工专用配电箱中引出。
五、桥架吊臂、托臂的安装
先将吊臂、托臂组装成成品，然后往底座上安装，如果是直线段安装可每过5-10个先安装一托臂（不要把距离放的过长，如果放的过长线不易拉紧，安装时容易跑线影响安装质量），并以此为基准，通过两个托臂放线，两个“基准”托臂中间的托臂均按照此线进行安装；弯道段，要求高空作业人员和地面人员随时观察，并随时调整已安装好的吊臂，以我们最佳视觉为最好，一定要在安装时一次爱将所有螺丝上紧。

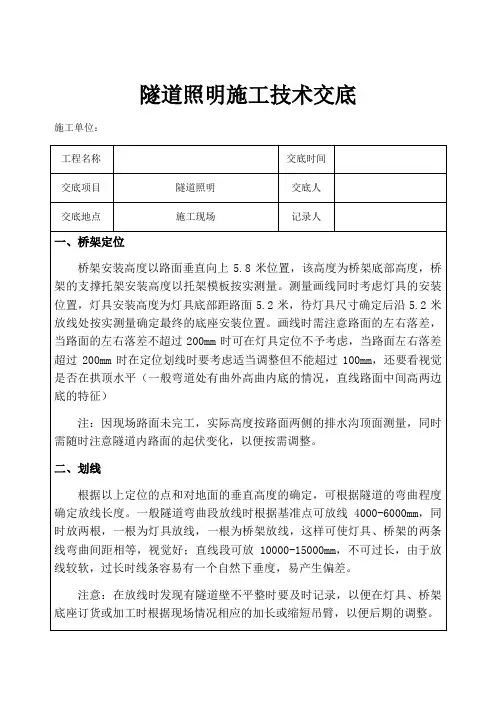

隧道照明施工技术交底
施工单位：
工程名称
交底时间
交底项目
隧道照明
交底人
交底地点
根据上一道工序打好的底座眼进行安装。首先，把所有膨胀螺栓都上到底座上，对一些不合格的底座挑出返厂，在安装时把胀管放到底座螺孔（一般灯具及桥架的孔都留有30-40调整空间）的中间以便调整；其次，安装时胀管一定要打到底，螺栓要上紧不可有松动现象，底座安装要平、要正，不可侵限；在安装过程中药随时检查安装过的底座是否在一条线上，如有问题随时改正。（一般的调整主要是上下的调整，可利用其自身的调整眼进行调整，大的误差（超过30-40mm）必须重新安装（因顺线的距离比较长，出现的误差对这个距离来说是不影响它的美观和规范）。
六、注意事项
（1）隧道照明设施应牢固安装，避免脱落影响列车。
（2）施工时应遵照有关规程，规范，并与有关工种密切配合。
（3）施工人员进入施工场地应戴好安全帽，穿好防护服；
（4）施工前检查安全防护设备、施工设备及通信对讲设备，确保情况良好方能使用；
（5）施工段两端前500m处各设标识牌；
（6）使用发电机或接站前施工单位临电进行施工时，都应设有外接施工专用配电箱，照明设施及施工设备用电需从外接施工专用配电箱中引出。
五、桥架吊臂、托臂的安装
先将吊臂、托臂组装成成品，然后往底座上安装，如果是直线段安装可每过5-10个先安装一托臂（不要把距离放的过长，如果放的过长线不易拉紧，安装时容易跑线影响安装质量），并以此为基准，通过两个托臂放线，两个“基准”托臂中间的托臂均按照此线进行安装；弯道段，要求高空作业人员和地面人员随时观察，并随时调整已安装好的吊臂，以我们最佳视觉为最好，一定要在安装时一次爱将所有螺丝上紧。
隧道照明施工技术交底
施工单位：
工程名称
交底时间
交底项目
隧道照明
交底人
交底地点

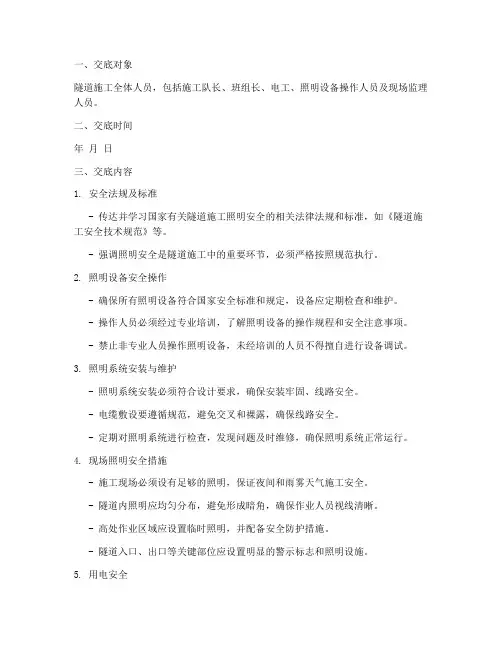

隧道照明安全技术交底模板
一、交底对象隧道施工全体人员，包括施工队长、班组长、电工、照明设备操作人员及现场监理人员。
二、交底时间年月日三、交底内容1. 安全法规及标准- 传达并学习国家有关隧道施工照明安全的相关法律法规和标准，如《隧道施工安全技术规范》等。
- 强调照明安全是隧道施工中的重要环节，必须严格按照规范执行。
2. 照明设备安全操作- 确保所有照明设备符合国家安全标准和规定，设备应定期检查和维护。
- 操作人员必须经过专业培训，了解照明设备的操作规程和安全注意事项。
- 禁止非专业人员操作照明设备，未经培训的人员不得擅自进行设备调试。
3. 照明系统安装与维护- 照明系统安装必须符合设计要求，确保安装牢固、线路安全。
- 电缆敷设要遵循规范，避免交叉和裸露，确保线路安全。
- 定期对照明系统进行检查，发现问题及时维修，确保照明系统正常运行。
4. 现场照明安全措施- 施工现场必须设有足够的照明，保证夜间和雨雾天气施工安全。
- 隧道内照明应均匀分布，避免形成暗角，确保作业人员视线清晰。
- 高处作业区域应设置临时照明，并配备安全防护措施。
- 隧道入口、出口等关键部位应设置明显的警示标志和照明设施。
5. 用电安全- 照明线路必须符合国家《施工临时用电安全技术规范》要求。
- 禁止私拉乱接电线，非电工人员不得擅自接电。
- 照明设备使用后，必须关闭电源，确保用电安全。
6. 事故预防与应急处理- 加强对施工现场照明安全隐患的排查，及时消除安全隐患。
- 制定照明事故应急预案，明确事故发生时的处理流程和责任人。
- 定期组织应急演练，提高应急处置能力。
四、交底要求1. 施工人员应认真学习本交底内容，提高安全意识。
2. 照明设备操作人员必须遵守操作规程，确保设备安全运行。
3. 施工现场应加强照明安全管理，确保施工安全。
4. 定期对照明系统进行检查和维护，确保照明设备完好。
五、交底人签字（交底人姓名）六、接收人签字（接收人姓名）七、备注本交底记录表一式两份，一份交底人留存，一份接收人留存。

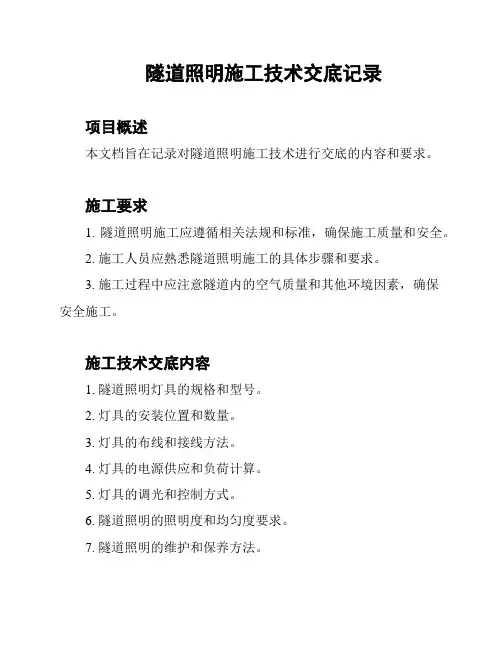

隧道照明施工技术交底记录
隧道照明施工技术交底记录项目概述本文档旨在记录对隧道照明施工技术进行交底的内容和要求。
施工要求1. 隧道照明施工应遵循相关法规和标准，确保施工质量和安全。
2. 施工人员应熟悉隧道照明施工的具体步骤和要求。
3. 施工过程中应注意隧道内的空气质量和其他环境因素，确保安全施工。
施工技术交底内容1. 隧道照明灯具的规格和型号。
2. 灯具的安装位置和数量。
3. 灯具的布线和接线方法。
4. 灯具的电源供应和负荷计算。
5. 灯具的调光和控制方式。
6. 隧道照明的照明度和均匀度要求。
7. 隧道照明的维护和保养方法。
安全要求1. 施工人员应严格遵守安全操作规程，佩戴个人防护装备。
2. 施工设备和材料应符合相关安全标准，确保施工过程中的安全性。
3. 施工现场应设置明显的安全警示标志，确保施工区域的安全。
监理要求1. 隧道照明施工过程中，监理人员应监督施工进度和质量，确保施工符合要求。
2. 监理人员应对施工人员进行培训和技术指导，确保施工操作规范和安全。
质量控制1. 隧道照明施工前，应对材料和设备进行质量检查和验收。
2. 施工人员应按照施工图纸和技术要求进行施工，确保施工质量。
3. 施工完成后，应进行照明效果和安全检测，确保照明系统正常运行和安全使用。
变更管理1. 如有施工方案变更或技术调整，应及时通知相关人员，并经相关部门批准。
2. 变更后的方案或调整应满足相关法规和标准。
文档控制本文档由项目负责人负责管理和更新，经相关人员确认后方可生效。
以上内容为隧道照明施工技术交底记录，供相关人员参考和遵守。

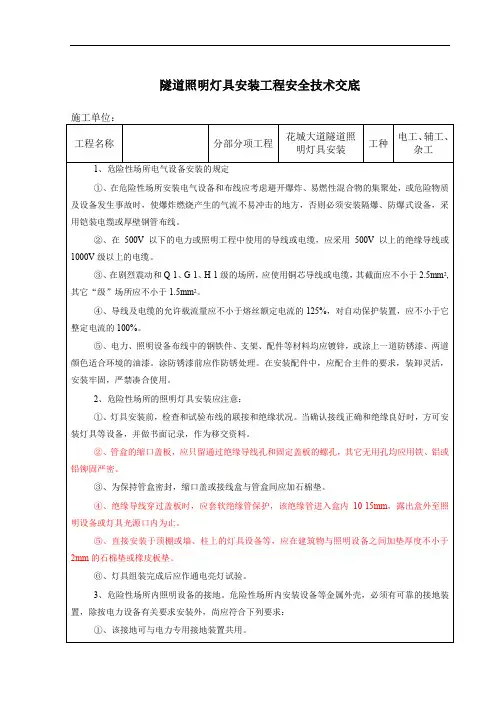

隧道照明灯具安装工程安全技术交底
⑤、电力、照明设备布线中的钢铁件、支架、配件等材料均应镀锌，或涂上一道防锈漆、两道颜色适合环境的油漆。涂防锈漆前应作防锈处理。在安装配件中，应配合主件的要求，装卸灵活，安装牢固，严禁凑合使用。
2、危险性场所的照明灯具安装应注意：
①、灯具安装前，检查和试验布线的联接和绝缘状况。当确认接线正确和绝缘良好时，方可安装灯具等设备，并做书面记录，作为移交资料。
7）、电源导线应采用软线，并应使用插销控制。
隧道施工队对施工区域、作业环境、操作设施、设备、工具、用具等必须认真检查，发现问题和隐患，立即停止施工，落实整改，确认安全后，方可施工。
隧道施工队在施工期间必须接受经理部的检查督促和指导。同时经理部应协助隧道施工队搞好安全生产管理。对于查出的隐患和问题，隧道施工队必须限期整改。
②、低压照明灯装
电源必须用专用的照明变压器供给，并且必须是双绕组变压器，不能使用自耦变压器进行降压。变压器的高压侧必须接近变压器的额定电流。低压侧也应有熔丝保护，并且低压一端需接地或接零。
手提式低压安全灯必须符合下列要求：
1）、灯体及手柄必须用坚固的耐热及耐湿绝缘材料制成。
2）、灯座应牢固地装在灯体上，不能让灯座转动。灯泡的金属部分不应外露。
3）、为防止机械损伤，灯泡应有可靠的机械保护。当采用保护网时，其上端应固定在灯具的绝缘部分上，保护网不应有小门或开口，保护网应只能使用专用工具方可取下。
4）、不许使用带开关灯头。
5）、安装灯体引入线时，不应过于拉紧，同时应避免导线在引出处被磨伤。
6）、金属保护网、反光罩及悬吊用的挂钩应固定于灯具的绝缘部分。
②、管盒的缩口盖板，应只留通过绝缘导线孔和固定盖板的螺孔，其它无用孔均应用铁、铝或铅铆固严密。
③、为保持管盒密封，缩口盖或接线盒与管盒间应加石棉垫。
2、危险性场所的照明灯具安装应注意：
①、灯具安装前，检查和试验布线的联接和绝缘状况。当确认接线正确和绝缘良好时，方可安装灯具等设备，并做书面记录，作为移交资料。
7）、电源导线应采用软线，并应使用插销控制。
隧道施工队对施工区域、作业环境、操作设施、设备、工具、用具等必须认真检查，发现问题和隐患，立即停止施工，落实整改，确认安全后，方可施工。
隧道施工队在施工期间必须接受经理部的检查督促和指导。同时经理部应协助隧道施工队搞好安全生产管理。对于查出的隐患和问题，隧道施工队必须限期整改。
②、低压照明灯装
电源必须用专用的照明变压器供给，并且必须是双绕组变压器，不能使用自耦变压器进行降压。变压器的高压侧必须接近变压器的额定电流。低压侧也应有熔丝保护，并且低压一端需接地或接零。
手提式低压安全灯必须符合下列要求：
1）、灯体及手柄必须用坚固的耐热及耐湿绝缘材料制成。
2）、灯座应牢固地装在灯体上，不能让灯座转动。灯泡的金属部分不应外露。
3）、为防止机械损伤，灯泡应有可靠的机械保护。当采用保护网时，其上端应固定在灯具的绝缘部分上，保护网不应有小门或开口，保护网应只能使用专用工具方可取下。
4）、不许使用带开关灯头。
5）、安装灯体引入线时，不应过于拉紧，同时应避免导线在引出处被磨伤。
6）、金属保护网、反光罩及悬吊用的挂钩应固定于灯具的绝缘部分。
②、管盒的缩口盖板，应只留通过绝缘导线孔和固定盖板的螺孔，其它无用孔均应用铁、铝或铅铆固严密。
③、为保持管盒密封，缩口盖或接线盒与管盒间应加石棉垫。

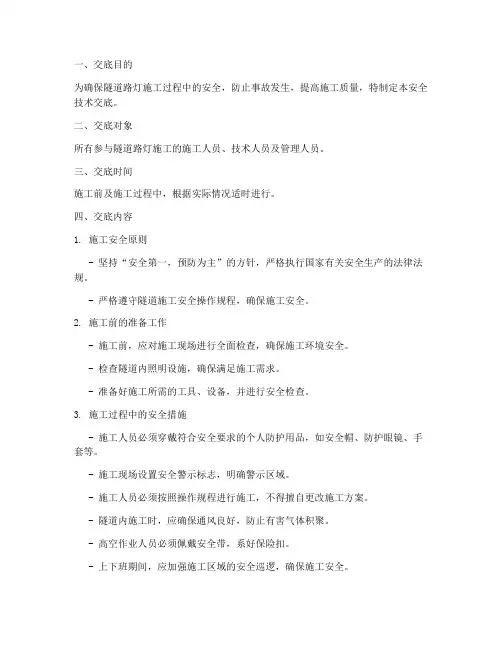

隧道路灯施工安全技术交底模板
一、交底目的为确保隧道路灯施工过程中的安全，防止事故发生，提高施工质量，特制定本安全技术交底。
二、交底对象所有参与隧道路灯施工的施工人员、技术人员及管理人员。
三、交底时间施工前及施工过程中，根据实际情况适时进行。
四、交底内容1. 施工安全原则- 坚持“安全第一，预防为主”的方针，严格执行国家有关安全生产的法律法规。
- 严格遵守隧道施工安全操作规程，确保施工安全。
2. 施工前的准备工作- 施工前，应对施工现场进行全面检查，确保施工环境安全。
- 检查隧道内照明设施，确保满足施工需求。
- 准备好施工所需的工具、设备，并进行安全检查。
3. 施工过程中的安全措施- 施工人员必须穿戴符合安全要求的个人防护用品，如安全帽、防护眼镜、手套等。
- 施工现场设置安全警示标志，明确警示区域。
- 施工人员必须按照操作规程进行施工，不得擅自更改施工方案。
- 隧道内施工时，应确保通风良好，防止有害气体积聚。
- 高空作业人员必须佩戴安全带，系好保险扣。
- 上下班期间，应加强施工区域的安全巡逻，确保施工安全。
4. 隧道路灯施工具体要求- 施工人员应熟悉隧道路灯的安装、调试和维护方法。
- 确保隧道路灯的安装位置、高度和角度符合设计要求。
- 隧道路灯的安装、调试和维护过程中，应避免对隧道内其他设施造成损坏。
- 施工完成后，应进行隧道路灯的试运行，确保其正常工作。
5. 事故应急处理- 施工过程中如发生安全事故，应立即停止施工，采取紧急措施进行现场救援。
- 及时上报事故情况，按照事故应急预案进行处理。
- 对事故原因进行调查分析，制定整改措施，防止类似事故再次发生。
五、交底要求1. 施工单位应将本安全技术交底内容作为施工过程中的重要依据，认真贯彻执行。
2. 施工人员应认真学习本安全技术交底内容，提高安全意识，确保施工安全。
3. 施工单位应定期对施工人员进行安全教育培训，提高施工人员的安全素质。
六、附则本安全技术交底自发布之日起实施，如遇特殊情况，可由施工单位根据实际情况进行修改。
隧道灯安装和接线技术交底
2）组装点距安装点距离较近时，由人工将底座运送到安装作业车上，距离较远时，用汽车运输。
3）安装人员先检查灯具底座组装合格后，再用榔头将膨胀螺栓打入固定孔内，打入时要保持力量均衡，且在螺栓顶上旋入一颗螺母，防止螺栓丝扣被打断丝。
4）调整底座，旋紧螺母，固定底座。
（5）灯具安装
1）将灯具按规格组装好，加上分类标签，并分批运入施工场地。
技术交底卡片
施工单位：有限公司编号：004
工程名称
隧道供电照明通风工程
交底部位
隧道内灯具安装
交底内容：
隧道灯具安装
（1）工艺流程
测量定位→打眼→灯具底座安装→灯具安装→灯具固定→灯具调整→灯具接线→灯具通电调试。
（2）测量与定位
1）用经纬仪并辅以标高尺、水平尺测量并用划笔在隧道壁上划出水平安装线。见“图6-1 隧道灯具安装位置剖面图”。
2）将灯具按安装表运到安装平台或安装架上，近距离用人工运送，长距离用汽车运送。
3由人工将灯具主体安装到灯具底座上并按施工设计图纸调整一定的角度，
（6）灯具接线
1）根据灯具接线表检查配电线路，确定所要连接的配电主干线。
2）检查灯具使用的导线电压等级是否符合要求。
3）按灯具安装接线图，分别将零线与相线接入主干线，并将灯具外壳的接地线应与接地干线可靠连接。
（7）灯具调整与调试
1）检查各灯具接线是否牢固、正确，灯具内元器件是否良好，并形成记录。
2）调整灯具安装角度，保持灯具外表面在同一平面上，灯具上、下表面在同一条线上。
3）上述工作完成后即可固定灯具。
4）通电调试，检查灯具各控制段、控制回路工作是否正常、正确。
技术负责人：交底人：接交人：
2）用卷尺或角尺并辅以底座安装模板对灯具定位孔进行标识。
3）安装人员先检查灯具底座组装合格后，再用榔头将膨胀螺栓打入固定孔内，打入时要保持力量均衡，且在螺栓顶上旋入一颗螺母，防止螺栓丝扣被打断丝。
4）调整底座，旋紧螺母，固定底座。
（5）灯具安装
1）将灯具按规格组装好，加上分类标签，并分批运入施工场地。
技术交底卡片
施工单位：有限公司编号：004
工程名称
隧道供电照明通风工程
交底部位
隧道内灯具安装
交底内容：
隧道灯具安装
（1）工艺流程
测量定位→打眼→灯具底座安装→灯具安装→灯具固定→灯具调整→灯具接线→灯具通电调试。
（2）测量与定位
1）用经纬仪并辅以标高尺、水平尺测量并用划笔在隧道壁上划出水平安装线。见“图6-1 隧道灯具安装位置剖面图”。
2）将灯具按安装表运到安装平台或安装架上，近距离用人工运送，长距离用汽车运送。
3由人工将灯具主体安装到灯具底座上并按施工设计图纸调整一定的角度，
（6）灯具接线
1）根据灯具接线表检查配电线路，确定所要连接的配电主干线。
2）检查灯具使用的导线电压等级是否符合要求。
3）按灯具安装接线图，分别将零线与相线接入主干线，并将灯具外壳的接地线应与接地干线可靠连接。
（7）灯具调整与调试
1）检查各灯具接线是否牢固、正确，灯具内元器件是否良好，并形成记录。
2）调整灯具安装角度，保持灯具外表面在同一平面上，灯具上、下表面在同一条线上。
3）上述工作完成后即可固定灯具。
4）通电调试，检查灯具各控制段、控制回路工作是否正常、正确。
技术负责人：交底人：接交人：
2）用卷尺或角尺并辅以底座安装模板对灯具定位孔进行标识。
隧道照明灯和疏散指示灯施工技术交底
隧道照明灯和疏散指示灯施工
技术交底（一）
一、隧道照明安装要求
1、隧道照明起测点均从隧道口（进或出）第一个洞室中心里程开始向外或内定测。
第一盏灯为12.5米。
根据照度要求，若洞内向洞外最后一盏灯距洞口不足25米的取消一套灯具。
2、隧道长度 5km 及以上（北岭山、高竹顶）照明设备设置为：沿隧道两侧交错布置安装，间距为25米，灯具距地3.0米，灯具接线必须三相平衡。
除洞室外，左右线的灯具与指示灯在同一里程。
3、隧道长度 5km 以下照明灯沿隧道两侧交错布置。
间距为25米（误差+1米），疏散指示灯和照明灯在同一铅垂线，灯具距地3.0米。
注：遇到隧道接缝或接触网下锚洞时必须错开1米，疏散指示灯遇到CP3桩时必须错开1米（严禁破坏）；遇到综合洞室按图纸施工。
二、疏散指示灯开槽要求
贴隧道壁往下开槽宽度约100mm，深度约250mm，以样品钢管安装合适为宜。
遇到隧道接缝和CP3桩时必须错开1米，间距25米打一个（误差+1米）。
（注：完成一个及时清理走电缆槽内打下的水泥块，掀起的盖板整齐放置在水槽盖板上。
为了后期施工方便，第一施工负责人负责揭开，最后完工总工序的负责人盖，即所有电缆均安装完善后盖盖板。
）
三、照明电缆高度画线要求
1、隧道5Km及以上隧道（北岭山、高竹顶）距盖板3.5米，挂钩间距0.8米。
2、隧道5Km以下距盖板3.7米，挂钩间距0.8米。
（注：通信右线已画，右线以通信画线标准往下0.9米画照明灯具线。
）两侧高度一致。
隧道照明-安全技术交底
10、梯车上作业人员在固定位置作业时要扎好安全带，梯车操作平台上的工具、材料要固定好，以免掉下伤人。传递工具、材料时，要用细绳传递，不得抛扔。
11、在隧道施工，邻线来车，现场施工负责人或安全员收到来车信息时，应提前3分钟梯车上作业人员及其他作业人员停止施工，至电缆沟槽上面避车；本线来车，现场施工负责人或安全员收到来车信息时，应提前10分钟组织人员停止作业，梯车平稳放到，四人用力均匀把梯车抬放至对面股道安全位置，安排2名人员拽住大绳或用手扶住梯车，防止震动梯车倾斜影响行车，作业人员应处于安全位置避车。
安全作业交底书
交底单位：安全质量环保科 编号：ZH.AZK.2019-002
主送单位
隧道照明架子队
第1页/共3页
工程(序)名称
安装灯具、配电箱、控制系统开关，敷设电缆
交底日期
交底内容：
1、进入施工现场人员必须着工作服和防护服，正确使用安全帽等安全用品，不准穿“三鞋”（拖鞋、高跟鞋、硬底鞋）进入施工现场，严禁烟、火行为。
2、所有作业人员进入施工现场必须正确佩戴安全帽，系好帽绳；高空作业人员作业前必须检查安全带是否合格且有防震措施。
4、灯具，电源箱，配线挂钩等均不得侵入铁路建筑限界。
5、隧道照明施工作业，每道工序都与安全紧密相连，对于安全管理做到防微杜渐，遏制不安全因素，排除安全急患。
12、作业完毕后，梯车放倒后抬到安全位置进行有效加固牢，确认安全后方可离去，严禁梯车放置位置侵线。
13、工程线施工中，作业机具、材料要放置、堆码牢固，不得侵入建筑限界。
14、施工现场施工负责人，防护员2名，安全员1名，中铁四局驻站联络员陈占东。
15、施工时，梯车上悬挂反光标志牌，施工现场前后800米设现场专职防护员，防护员进入施工现场前与驻站联络员通话，并与驻站联络员保持3-5分钟复诵通话，了解列车运行情况，注意人身安全。收到来车信息时，防护员要提前10分钟通知现场施工人员停止作业、人员机具撤离到行车安全限界以外。
11、在隧道施工，邻线来车，现场施工负责人或安全员收到来车信息时，应提前3分钟梯车上作业人员及其他作业人员停止施工，至电缆沟槽上面避车；本线来车，现场施工负责人或安全员收到来车信息时，应提前10分钟组织人员停止作业，梯车平稳放到，四人用力均匀把梯车抬放至对面股道安全位置，安排2名人员拽住大绳或用手扶住梯车，防止震动梯车倾斜影响行车，作业人员应处于安全位置避车。
安全作业交底书
交底单位：安全质量环保科 编号：ZH.AZK.2019-002
主送单位
隧道照明架子队
第1页/共3页
工程(序)名称
安装灯具、配电箱、控制系统开关，敷设电缆
交底日期
交底内容：
1、进入施工现场人员必须着工作服和防护服，正确使用安全帽等安全用品，不准穿“三鞋”（拖鞋、高跟鞋、硬底鞋）进入施工现场，严禁烟、火行为。
2、所有作业人员进入施工现场必须正确佩戴安全帽，系好帽绳；高空作业人员作业前必须检查安全带是否合格且有防震措施。
4、灯具，电源箱，配线挂钩等均不得侵入铁路建筑限界。
5、隧道照明施工作业，每道工序都与安全紧密相连，对于安全管理做到防微杜渐，遏制不安全因素，排除安全急患。
12、作业完毕后，梯车放倒后抬到安全位置进行有效加固牢，确认安全后方可离去，严禁梯车放置位置侵线。
13、工程线施工中，作业机具、材料要放置、堆码牢固，不得侵入建筑限界。
14、施工现场施工负责人，防护员2名，安全员1名，中铁四局驻站联络员陈占东。
15、施工时，梯车上悬挂反光标志牌，施工现场前后800米设现场专职防护员，防护员进入施工现场前与驻站联络员通话，并与驻站联络员保持3-5分钟复诵通话，了解列车运行情况，注意人身安全。收到来车信息时，防护员要提前10分钟通知现场施工人员停止作业、人员机具撤离到行车安全限界以外。
隧道消防与照明技术交底
③在隧道线路弧线区段的照明布置应以线路中线布等距离换算成内弧及外弧距离后再进行安装施工。
(3)电缆敷设
①路灯箱变至隧道照明配电箱的电缆埋地暗敷，埋深0.7
②隧道照明配电箱至灯具电线为沿隧道顶部穿热镀锌钢管眀敷。
③隧道应急照明灯具所在回路选用耐火电线ZRBV-,其余电线选用BV-。
④电缆敷设时弯曲半径与电缆直径之比不应小于下列数据：
有铠装15倍 无铠装15倍
⑤照明干线至灯具接线应在接线盒内采用端子连接，并做好绝缘处理，应确保导线连接可靠及与金属外壳绝缘良好。
(4)电气保护
隧道照明系统采用TN-S接地保护系统，在隧道两侧各设置一根25X4的热镀锌扁钢作为接地线，各开关柜、箱、灯具外壳等均应接入接地线。在洞口两侧均打三根接地极，接地电阻不大于4欧姆，若实测结果未达到要求，则需补打接地极。
(1)设备布置
①照明配电箱安装高度为底边距地1.5m,挂墙安装，安装于洞口内。
②检修插座箱安装高度为底边局地0.5m,挂墙安装，安装间隔为50m。
③一般照明灯具距地5.2m对称布置，安装间距7m。
④疏散指示灯安装高度为中心距地1.2m，挂墙安装，安装间距单侧20m。
⑤加强照明灯具安装于一般照明灯具上方，距地5.4m。
(2)灯具安装
①灯具采用膨胀螺丝固定，手持电钻钻孔，灯具及安装支架应排列整齐，固定牢固，视觉上应做到线条流畅。照明灯具的安装位置及配光角度应符合设计要求（有要求调光角度的灯具均需配用可调安装支架）。灯具安装后按规定不得进入行车界限范围内。
②应根据配套光源提供的接线图及要求正确接线，并注意各区段间照明的衔接和单向功率的平衡。
施程名称
XX道路工程
分项工程名称
消防与照明工程
消防与照明工程
(3)电缆敷设
①路灯箱变至隧道照明配电箱的电缆埋地暗敷，埋深0.7
②隧道照明配电箱至灯具电线为沿隧道顶部穿热镀锌钢管眀敷。
③隧道应急照明灯具所在回路选用耐火电线ZRBV-,其余电线选用BV-。
④电缆敷设时弯曲半径与电缆直径之比不应小于下列数据：
有铠装15倍 无铠装15倍
⑤照明干线至灯具接线应在接线盒内采用端子连接，并做好绝缘处理，应确保导线连接可靠及与金属外壳绝缘良好。
(4)电气保护
隧道照明系统采用TN-S接地保护系统，在隧道两侧各设置一根25X4的热镀锌扁钢作为接地线，各开关柜、箱、灯具外壳等均应接入接地线。在洞口两侧均打三根接地极，接地电阻不大于4欧姆，若实测结果未达到要求，则需补打接地极。
(1)设备布置
①照明配电箱安装高度为底边距地1.5m,挂墙安装，安装于洞口内。
②检修插座箱安装高度为底边局地0.5m,挂墙安装，安装间隔为50m。
③一般照明灯具距地5.2m对称布置，安装间距7m。
④疏散指示灯安装高度为中心距地1.2m，挂墙安装，安装间距单侧20m。
⑤加强照明灯具安装于一般照明灯具上方，距地5.4m。
(2)灯具安装
①灯具采用膨胀螺丝固定，手持电钻钻孔，灯具及安装支架应排列整齐，固定牢固，视觉上应做到线条流畅。照明灯具的安装位置及配光角度应符合设计要求（有要求调光角度的灯具均需配用可调安装支架）。灯具安装后按规定不得进入行车界限范围内。
②应根据配套光源提供的接线图及要求正确接线，并注意各区段间照明的衔接和单向功率的平衡。
施程名称
XX道路工程
分项工程名称
消防与照明工程
消防与照明工程
隧道照明改造安全技术交底模板
一、交底编号：_______二、编制时间：____年____月____日三、施工单位：_______四、交底部位：隧道照明改造五、接收单位：_______六、交底内容：1. 安全生产目标为确保隧道照明改造工程顺利进行，预防事故发生，实现安全生产无事故的目标。
2. 施工安全注意事项（1）施工人员必须熟悉本工程的安全技术要求，严格按照操作规程进行施工。
（2）施工前应对施工现场进行安全检查，确保施工现场安全无隐患。
（3）施工过程中，严禁酒后作业、违章指挥、违章作业。
3. 施工人员安全防护措施（1）施工人员必须佩戴安全帽、安全带等个人防护用品。
（2）高空作业人员必须佩戴安全带，并系好保险扣。
（3）施工人员进入施工现场必须穿防滑鞋，确保安全行走。
4. 施工现场安全措施（1）施工现场应设置明显的安全警示标志，提醒施工人员注意安全。
（2）施工现场临时用电线路必须符合国家《施工临时用电安全技术规范》要求，非电工严禁任意拉线接电。
（3）施工现场应设有保证施工安全要求的照明，不得有黑暗死角。
5. 施工设备安全措施（1）施工设备必须定期检查、维护，确保设备安全可靠。
（2）施工设备操作人员必须经过专业培训，取得相应操作资格证书。
（3）施工设备运行过程中，应严格遵守操作规程，确保设备安全运行。
6. 施工材料安全措施（1）施工材料应分类堆放，不得乱堆乱放，确保材料安全。
（2）易燃、易爆、有毒有害等危险品应隔离存放，并采取相应的安全措施。
（3）施工材料进场前，应检查材料质量，确保材料符合国家相关标准。
7. 环境保护措施（1）施工现场应采取有效措施，防止扬尘、噪声、废水等污染环境。
（2）施工结束后，应及时清理施工现场，恢复原状。
8. 应急预案（1）发生安全事故时，应立即启动应急预案，采取有效措施进行救援。
（2）施工现场应配备必要的安全防护用品和应急救援设备。
九、交底要求1. 施工单位应将本安全技术交底内容传达给所有施工人员。
2. 施工人员应认真学习并掌握安全技术交底内容，确保施工安全。
隧道灯具安装安全技术交底模板
一、交底目的为确保隧道灯具安装工程的安全进行，提高施工人员的安全意识，预防安全事故的发生，特进行本次安全技术交底。
二、工程概况1. 工程名称：XXXX隧道灯具安装工程2. 施工单位：XXXXXXXXXXX3. 施工地点：XXXX隧道4. 施工工期：XXXX年XX月至XXXX年XX月三、安全注意事项1. 人员安全- 施工人员必须经过专业培训，取得相关操作资格证书后方可上岗。
- 进入施工现场必须佩戴安全帽、安全带等个人防护用品。
- 严禁酒后作业、疲劳作业。
2. 现场环境安全- 施工现场应设置明显的安全警示标志，并保持通道畅通。
- 隧道内施工时，应确保通风良好，避免因缺氧、有害气体等造成人员中毒。
- 高空作业时，应采取防坠落措施，如设置安全网、安全绳等。
3. 施工设备安全- 施工设备必须符合国家相关标准，并由专业人员操作。
- 定期检查和维护施工设备，确保其正常运行。
- 施工过程中，严禁使用损坏或不符合安全要求的设备。
4. 电气安全- 隧道灯具安装工程属于电气作业，施工人员必须具备相应的电气知识和操作技能。
- 严格遵守电气安全操作规程，确保电气线路安全可靠。
- 施工现场应配备足够的消防器材，并定期检查其有效性。
四、具体操作规程1. 灯具安装- 根据设计图纸和施工方案，合理布置灯具位置。
- 使用专用工具进行灯具安装，严禁使用不合格工具。
- 灯具安装完成后，应进行绝缘电阻测试，确保电气安全。
2. 线路连接- 严格按照电气规范进行线路连接，确保线路连接牢固、可靠。
- 使用合格电线电缆，并确保其质量符合国家标准。
- 线路连接完成后，应进行绝缘电阻测试，确保电气安全。
3. 调试与验收- 灯具安装完成后，进行试运行调试，确保灯具运行正常。
- 调试过程中，发现异常情况应及时处理。
- 调试合格后，进行验收，确保隧道灯具安装工程符合设计要求。
五、应急措施1. 触电事故- 立即切断电源，进行现场急救。
- 通知专业人员进行处理，确保电气安全。
01-隧道照明技术交底
与接触网的带电部分距离符合验标要求。
三、注意事项
（一）、电源及供电方式
1、隧道高压侧供电电源均由10kV综合负荷贯通线接取，并于变压器洞室内或隧道进、出口设置10/0.4kV箱式变电站。
2、隧道照明低压电源为AC～380/220V，由变压器洞室内、隧道进、出口10/0.4kV箱式变电站低压侧就近接引低压单电源供电，在各类综合洞室内设置电源箱、隧道照明配电箱、洞室照明配电箱、隧道照明控制箱，隧道照明单侧布置,应急照明及疏散指示采用灯具自带蓄电池作为备用电源供电。
3、隧道内各低压供电回路从各个洞室电源箱或照明控制箱接引PE线。
5、除沿隧道壁采用电缆挂钩水平敷设的线缆和沿电缆槽敷设的线缆外，其它线缆均采用穿钢管沿隧道壁明敷的
（五）、接地方式：
1、隧道照明接地系统采用TN-S系统。
2、各综合洞室电源箱、照明配电箱、照明控制箱从洞室内接地端子接引PE线。不在综合洞室内的控制箱从相邻洞室接地端子或通过综合接地系统接地端子接引PE线。
2、隧道供电电源线缆、疏散指示照明线缆及控制线缆沿隧道电缆槽敷设，电缆槽内设成品电缆槽支架，将10kV电力线缆、0.4kV电力线缆及控制线缆隔开、分层敷设。
3、隧道照明电缆沿隧道壁水平安装，采用电缆挂钩敷设,挂钩安装间距0.8m，电缆安装高度为距灯具上缘0.2m。
4、所有过轨电缆均沿预留过轨管敷设。
9、各综合洞室洞内照明灯具为壁装、距地2.2m，其开关距地1.3m。
10、所有灯具、电源箱、插座开关箱、控制按钮箱等设备均应具有防腐蚀、防潮、防震及抗风压功能，其防护等级不低于IP65。
11、灯具及挂架安装示意图
3-5公里隧道，单层挂架安装
5公里以上隧道，双层挂架安装
（四）、线缆选型及敷设方式
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
兰新二线甘青段施工技术交底书
编号：DL2013-03 交底单位：中铁电气化局兰新二线系统集成项目经理部兰州分部表生-07-1
③、标志照明灯
标志照明灯设置在综合洞室或箱变洞室的正上方中心处，电缆沟盖板3.0米，电源分支电缆沿隧道壁穿Φ32的PVC保护管沿洞室外侧隧道壁明敷至标志照明灯。
箱变洞室顶部标志照明灯在洞室中心正上方30cm处，分支电缆敷设同综合洞室。
④、箱变洞室内照明灯
箱变洞室内照明灯为壁装，安装高度为距洞室地面2.2米，开关安装高度为距洞室地面1.3米。
开关和电源箱洞室内在同一侧，插座箱在洞室内另一侧。
4）、控制箱、电源箱、应急按钮箱EBS、应急照明电源EPS、RTU等设备安装。
详见下图
①、隧道口首末端控制箱安装在距洞口（不含明洞）4米处，高度距电缆沟盖板1.2米。
②、应急按钮箱EBS安装在距洞口2米处，安装高度为1.2米。
③、照明控制箱、电源箱、RTU监控装置水平安装在隧道综合洞室的侧壁上，高度均为距洞室地面1.2米。
右侧（面向大里程）洞室的箱体安装在洞室的西宁侧洞壁上，左侧（面向大里程）洞室的箱体安装在洞室的兰州侧洞壁上，照明控制箱距洞室口1米，其余依次为电源箱、监控装置RTU，箱体外壳各相距0.8米。
应急照明电源EPS靠隧道壁落地安装，与其余箱体在洞室内同一侧距洞口最远。
④、洞室内光、电缆均需穿PVC管敷设，光、电缆在洞室内布置应横平竖直，整齐美观。
说明：本表由技术交底负责人填写，接受技术交底方负责人签字认可，本表一式二份，交底单位和接受交底单位各一份。
M。
