机械设计基础(第5版)考试选择题及答案

机械基础习题册（第五版）参考答案劳动社会保障出版社绪论一、选择题二、判断题三、填空题1．机械传动常用机构轴系零件液压与气动2．信息3．动力部分执行部分传动部分控制部分4．制造单元5．高副6．滚动轮接触凸轮接触齿轮接触7．滑动大低不能8．机械运动变换传递代替或减轻四、术语解释1．机器——是人们根据使用要求而设计的一种执行机械运动的装置，其用来变换或传递能量、物料与信息，以代替或减轻人类的体力劳动和脑力劳动。

2．机构——具有确定相对运动的构件的组合。

3．运动副——两构件直接接触而又能产生一定形式相对运动的可动连接。

4．机械传动装置——用来传递运动和动力的机械装置称为机械传动装置。

五、应用题1．答：2．答：零件：螺钉、起重吊钩、缝纫机踏板、曲轴、构件：自行车链条机构：台虎钳、水泵、机器：车床、洗衣机、齿轮减速器、蒸汽机、3.答：动力部分：发动机传动部分：离合器、变速箱、传动轴、执行部分：车轮控制部分：方向盘、排挡杆、刹车、油门*4．答：略第一章带传动一、选择题二、判断题三、填空题1. 主动轮从动轮挠性带2. 摩擦型啮合型3. 摩擦力运动动力。

4. 打滑薄弱零件安全保护5. 无两侧面不接触。

6. 帘布芯绳芯包布顶胶抗拉体底胶7．Y、Z、A、B、C、D、E8．几何尺寸标记。

9．型号基准长度标准编号10．实心式腹板式孔板式轮辐式11．平行重合12．调整中心距安装张紧轮13．弧形凹形变直摩擦力传动能力14．SPZ SPA SPB SPC15.型号基准长度16．啮合带传动齿轮传动17．单面带双面带节距18. 仪表、仪器、机床、汽车、轻纺机械、石油机械 四、术语（标记）解释1．机构传动比-----机构中输入角速度与输出角速度的比值。

2．V 带中性层-----当V 带绕带轮弯曲时，其长度和宽度均保持不变的层面称为中性层。

3．V 带基准长度L d -----在规定的张紧力下，沿V 带中性层量得的周长，称为V 带基准长度。

《机械设计基础(第五版)杨可桢》试题库及答案一、填空（每空1分）T-1-1-01-2-3、构件是机器的单元体；零件是机器的单元体；部件是机器的装配单元体。

T-2-2-02-2-4、平面运动副可分为和，低副又可分为和副。

T-2-2-03-2-2、运动副是使两构件接触，同时又具有确定相对运动的一种联接。

平面运动副可分为低副和高副。

T-2-2-04-2-1、平面运动副的最大约束数为2 。

T-2-2-05-2-1、机构具有确定相对运动的条件是机构的自由度数目主动件数目。

T-2-2-06-2-1、在机构中采用虚约束的目的是为了改善机构的工作情况和受力情况。

T-2-2-07-2-1、平面机构中，两构件通过点、线接触而构成的运动副称为。

T-3-2-08-2-2、机构处于压力角α=90°时的位置，称机构的死点位置。

曲柄摇杆机构，当曲柄为原动件时，机构无死点位置，而当摇杆为原动件时，机构有死点位置。

T-3-2-09-2-2、铰链四杆机构的死点位置发生在从动件与连杆位置。

T-3-2-10-2-1、在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为：急回特性。

T-3-2-11-2-1、摆动导杆机构的极位夹角与导杆摆角的关系为。

T-4-2-12-2-3、凸轮机构是由机架、凸轮、从动件三个基本构件组成的。

T-7-2-17-3-6、齿轮啮合时，当主动齿轮的_推动从动齿轮的，一对轮齿开始进入啮合，所以开始啮合点应为从动轮齿顶圆与啮合线的交点；当主动齿轮的齿顶推动从动齿轮的齿根，两轮齿即将脱离啮合，所以终止啮合点为主动轮齿顶圆与啮合线的交点。

T-7-3-18-2-2、渐开线标准直齿圆柱齿轮正确啮合的条件为和分别相等。

T-7-2-20-2-2、渐开线齿形常用的加工方法有和两类。

T-7-2-21-2-2、在一对齿轮啮合时，其大小齿轮接触应力值的关系是σH1σH2。

T-7-10-22-2-2、斜齿圆柱齿轮的重合度大于直齿圆柱齿轮的重合度，所以斜齿轮传动平稳，承载能力高，可用于高速重载的场合。

基础设计基础试卷 三一．选择题（共40分，每小题2分）1．作平面运动的二构件间，约束二个相对移动所构成的运动副是________，约束一个相对移动一个相对转动的运动副是______。

A ．移动副；B ．转动副C ．球面副D ．高副2．凸轮机构按等速运动规律运动，会产生 。

A ．柔性冲击B ．刚性冲击C ．没冲击D ．有限冲击3．渐开线齿轮的齿廓曲线形状取决于 。

A ．分度圆B ．齿顶圆C ．齿根圆D ．基圆4．机构具有确定相对运动的条件是 。

A ．机构的自由度数目等于主动件数目B ．机构的自由度数目大于主动件数目C ．机构的自由度数目小于主动件数目D ．机构的自由度数目大于等于主动件数目5．一般转速的滚动轴承计算准则为 。

A ．进行静强度计算B ．进行极限转速计算C ．进行疲劳寿命计算D ．进行热平衡计算6．柴油机曲轴中部的轴承应采用 。

A ．整体式滑动轴承B ．剖分式滑动轴承C ．深沟球轴承D ．圆锥滚子轴承7．螺纹联接的自锁条件为 。

A ．螺纹升角≤当量摩擦角B ．螺纹升角>摩擦角C ．螺纹升角≥摩擦角D ．螺纹升角≥当量摩擦角8．机械运转不均匀系数的表达式为 ___。

A ．δ=ωmax -ωminB ．2min max ωωδ+= C ．mωωωδmin max -= D ．min max min max ωωωωδ+-= 9．铰链四杆机构的死点位置发生在 。

A ．从动件与连杆共线位置B ．从动件与机架共线位置C ．主动件与连杆共线位置D ．主动件与机架共线位置10．当轴的转速较低，且只承受较大的径向载荷时，宜选用 。

A ．深沟球轴承B ．推力球轴承C ．圆柱滚子轴承D ．圆锥滚子轴承11．作单向运转的转轴，其弯曲应力的变化特征是 。

A ．对称循环B ．脉动循环C ．恒定不变D ．非对称循环12．在一般机械传动中，若需要采用带传动时，应优先选用 。

A ．圆型带传动B ．同步带传动C ．V 型带传动D ．平型带传动13．铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取 。

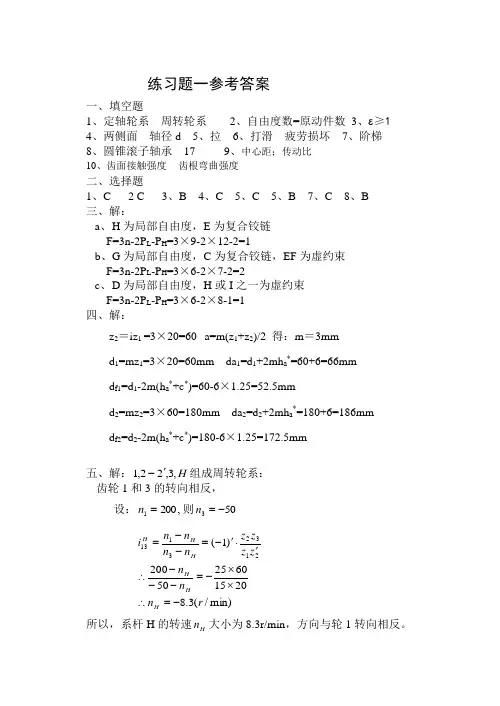

练习题一参考答案一、填空题1、定轴轮系 周转轮系2、自由度数=原动件数3、ε≥14、两侧面 轴径d5、拉6、打滑 疲劳损坏7、阶梯8、圆锥滚子轴承 17 9、中心距；传动比10、齿面接触强度 齿根弯曲强度二、选择题1、C 2 C 3、B 4、C 5、C 5、B 7、C 8、B三、解：a 、 H 为局部自由度，E 为复合铰链F=3n-2P L -P H =3×9-2×12-2=1b 、G 为局部自由度，C 为复合铰链，EF 为虚约束 F=3n-2P L -P H =3×6-2×7-2=2c 、 D 为局部自由度，H 或I 之一为虚约束F=3n-2P L -P H =3×6-2×8-1=1四、解：z 2＝iz 1 =3×20=60 a=m(z 1+z 2)/2 得：m ＝3mmd 1=mz 1=3×20=60mm da 1=d 1+2mh a *=60+6=66mm d f1=d 1-2m(h a *+c *)=60-6×1.25=52.5mmd 2=mz 2=3×60=180mm da 2=d 2+2mh a *=180+6=186mm d f2=d 2-2m(h a *+c *)=180-6×1.25=172.5mm五、解：H ,3,22,1'-组成周转轮系：齿轮1和3的转向相反，设：,2001=n 则503-=nm i n )/(3.820156********)1(21323113r n n n z z z z n n n n i H H H H H H -=∴⨯⨯-=---∴'⋅'-=--= 所以，系杆H 的转速H n 大小为8.3r/min ，方向与轮1转向相反。

六、(1) r20=mm(2) tg αα==-==ADBD203020089418122.,.(3) cos.,ϕϕ====ODOB10200560(4) s R AD OB OD=---=2222504.mm七、解：①联轴器无轴向定位②联轴器与端盖接触③端盖不能与轴接触④端盖中缺密封圈⑤套筒处不应有键⑥轴承座孔不应有凸肩⑦齿轮左侧轴向定位不可靠⑧右端轴承不需要弹性挡圈⑨右端盖未顶到轴承外圈八\解：1） 3 左旋，4 右旋2）βαββtg F F tg F F z m T d T F t a T r n t t ⋅====111111111,cos ,cos /223）练习题二参考答案一、填空题1、运动 制造2、1 23、＜174、紧边刚进入小带轮处5、90％6、键 键槽7、节线附近靠近齿根的一侧 硬度二、选择题1、C2、A3、C4、B5、B6、A7、C8、A三、解：a) E 为复合铰链；B 为局部自由度；I 、J 及其相连构件为虚约束；F=3n-2P L -P H =3×9-2×12-2=1b 、A 、B 之一为虚约束 ；CDEFG 、IJKLH 之一为虚约束 F=3n-2P L -P H =3×5-2×7-0=1四、解：(1)求模数因 d a1=m(z 1+2h a *)得 m= d a1/(z 1+2h a *)=100/(38+2×1)=2.5mm(2) 求齿数z 2因 a=m(z 1+ z 2)/2得 z 2=2a/m －z 1=2×112.5/2.5－38=52(3) 求大齿轮几何尺寸d a =mz 2=2.5×52=130mmd a2=m(z 2+2h a *)=2.5×(52+2×1)=135mmd f2=m(z 2-2h a *-2c *)=2.5×(52-2×1-2×0.25)=123.75mmd b2= d 2×cos α=130×cos20︒=122.2mm五、解： 1，2，机架构成定轴轮系：122112z z i -==ωω 2'，4，3，H 构成行星轮系： 15)1()(1)1(1124122121222424422-='+⋅-=⋅=∴'='+='⋅'--=-=''''z z z z i i i z z z z i i H H H H ωω轮1和系杆转向相反。

《机械设计基础》试题及答案(精选篇)一、选择题（每题2分，共20分）1. 下列哪个选项不是机械设计的基本要求？A. 安全可靠性B. 经济性C. 美观性D. 可维修性答案：C2. 在机械设计中，下列哪个零件主要用于传递运动和动力？A. 螺纹B. 键C. 轴承D. 齿轮答案：D3. 下列哪个传动方式属于有级传动？A. 链传动B. 齿轮传动C. 摩擦轮传动D. 皮带传动答案：B4. 在机械设计中，下列哪个机构用于实现间歇运动？A. 凸轮机构B. 齿轮机构C. 摇杆机构D. 槽轮机构答案：D5. 下列哪个材料具有较高的弹性模量？A. 钢B. 铝C. 铜D. 塑料答案：A6. 在机械设计中，下列哪个因素对零件疲劳强度影响最大？A. 材料的疲劳极限B. 零件尺寸C. 表面粗糙度D. 零件的工作条件答案：D7. 下列哪个零件主要用于连接两根轴？A. 联轴器B. 轴承C. 齿轮D. 键答案：A8. 在机械设计中，下列哪个零件主要用于减少摩擦和磨损？A. 滑动轴承B. 滚动轴承C. 齿轮D. 皮带答案：B9. 下列哪个机构可以实现快速返回？A. 凸轮机构B. 齿轮机构C. 摇杆机构D. 槽轮机构答案：A10. 在机械设计中，下列哪个零件主要用于支撑和固定其他零件？A. 螺纹B. 键C. 轴承D. 垫片答案：C二、填空题（每题2分，共20分）1. 机械设计的基本要求包括：安全可靠性、经济性、（）、可维修性。

答案：美观性2. 机械设计中常用的传动方式有：齿轮传动、（）、（）、（）。

答案：链传动、摩擦轮传动、皮带传动3. 零件的疲劳强度主要取决于：材料的疲劳极限、（）、（）、（）。

答案：零件尺寸、表面粗糙度、零件的工作条件4. 机械设计中的常用机构有：凸轮机构、（）、（）、（）。

答案：齿轮机构、摇杆机构、槽轮机构5. 在机械设计中，常用的连接零件有：螺栓、（）、（）、（）。

答案：螺母、垫圈、键三、判断题（每题2分，共20分）1. 机械设计中的安全可靠性是首要考虑的因素。

机械设计作业集2第五版答案机械设计基础试题：1 与齿轮等啮合传动相比较，带传动的优点有哪些?答案 1.因具有较好的弹性,可缓和冲击及振动,传动稳定, 噪声大.2.靠摩擦传动的带,过载时将在轮面上打滑,起到安全保护作用3.可以用作两轮中心距很大的场合4.传动装置结构简单,制造容易,维修方便,成本较低.2 与齿轮等压板传动相比较，拎传动的缺点存有哪些?答案1.靠摩擦传动的带传动,由带的弹性变形产生带在轮上的弹性滑动,使传动比不稳定,不准确.2.拎的寿命短,传动效率高, V拎传动的效率约为0.95 .3.无法用作严酷的工作场合.3 V带传动的主要参数有哪些?答案小带轮直径d,小带轮包角,带速v,传动比i,中心距a,初拉力F,拎的根数z,拎的型号等.4 带传动中，以带的形状分类有哪几种形式?答案平带,V拎,多楔带,圆带和活络拎传动.5 按材料来说，带的材料有哪些?答案棉织橡胶制备的,尼龙橡胶制备的和皮革等.6 带传动的打滑经常在什么情况下发生?答案当拉力差值大于摩擦力极限值时,拎与轮面之间的滑动在整个包角内发生,此时主动轮旋转无法传至带,则拎无法运动,拎传动丧失工作能力,此时爆胎情况出现.7 带传动时，带的横截面上产生那些应力?答案扎形变,Vergt形变和弯曲应力.8 在V带传动中，拉力差与哪些因素有关?答案主动轮包角,当量摩擦系数,拎轮楔角,材料摩擦系数有关.9 带传动为什么要限制带速，限制范围是多少?答案因带速愈小,则离心力愈小,并使轮面上的也已压力和摩擦力增大,拎忍受的形变减小,对传动有利,但有效率圆周力维持不变时,带速低有助于提升承载能力,通常带速在5~25m/s范围为宜.10 带传动中，小带轮的直径为什么不宜太小?答案因带轮的直径愈小,带愈薄,则拎的弯曲应力愈小,对拎传动有利,所以拎轮直径不必过大.11 V带传动的主要失效形式有哪些?答案主要失灵形式存有爆胎,磨损,散层和烦躁脱落.12 带传动的设计准则是什么?答案设计准则为避免爆胎和确保足够多的使用寿命.13 V带传动设计计算的主要内容是确定什么?答案拎的型号,根数,基准长度,拎轮直径,中心距和拎轮的结构尺寸,以及采用何种张紧装置.14 V带的型号有哪几种?答案型号存有Y,Z,A,B,C,D,E七种15 带传动中，增大包角的主要方法有哪些?答案加强中心距和带的松边外侧加张很紧轮，可以提升包角.16 带传动中，为什么常设计为中心距可调节?答案一就是调整初拉力,提升拎的传动能力.二就是可以加强中心距,减小包角,提升传动能力.三就是易于修理.17 带传动中的工况系数K与哪些主要因素有关?答案 K与拎传动中的载荷性质,工作机的类型,原动机的特性和每天工作时间有关.18 带传动为什么要核验包角?答案小带轮包角愈小,碰触弧上可以产生的摩擦力也越大,则拎传动的承载能力也愈小,通常情况下,增加收入包角大于120o.19 为什么要控制初拉力的大小?答案初拉力过大,音速摩擦力大,极易爆胎;初拉力过小,磨损慢，减小压轴力.20 在带传动设计时，当包角过小应采取什么措施?答案可以使用如下措施:1)减小中心距;2)掌控传动比; 3)加设张很紧轮装置.21 与带传动相比较，链传动有什么优点?答案由于链传动就是压板传动,故传动比精确,工作可靠性不好,承载能力小,传动尺寸较紧凑型,可以在严酷条件下工作(例如工作高温,多尘,易燃等)，压轴力较小.22 与带传动相比较，链传动有什么缺点?答案链传动的瞬时传动比不恒定，噪声很大.23 与齿轮传动相比较，链传动有什么优点?答案链传动的中心距很大、成本低、加装难。

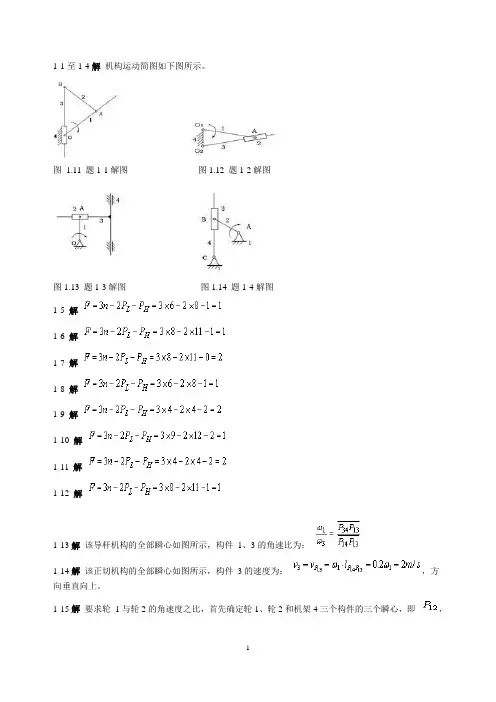

1-1至1-4解机构运动简图如下图所示。

图 1.11 题1-1解图图1.12 题1-2解图图1.13 题1-3解图图1.14 题1-4解图1-5 解1-6 解1-7 解1-8 解1-9 解1-10 解1-11 解1-12 解1-13解该导杆机构的全部瞬心如图所示，构件1、3的角速比为：1-14解该正切机构的全部瞬心如图所示，构件3的速度为：，方向垂直向上。

1-15解要求轮1与轮2的角速度之比，首先确定轮1、轮2和机架4三个构件的三个瞬心，即，和，如图所示。

则：，轮2与轮1的转向相反。

1-16解（1）图a中的构件组合的自由度为：自由度为零，为一刚性桁架，所以构件之间不能产生相对运动。

（2）图b中的CD 杆是虚约束，去掉与否不影响机构的运动。

故图b中机构的自由度为：所以构件之间能产生相对运动。

题2-1答: a ），且最短杆为机架，因此是双曲柄机构。

b ），且最短杆的邻边为机架，因此是曲柄摇杆机构。

c ），不满足杆长条件，因此是双摇杆机构。

d ），且最短杆的对边为机架，因此是双摇杆机构。

题2-2解: 要想成为转动导杆机构，则要求与均为周转副。

（ 1 ）当为周转副时，要求能通过两次与机架共线的位置。

见图2-15 中位置和。

在中，直角边小于斜边，故有：（极限情况取等号）；在中，直角边小于斜边，故有：（极限情况取等号）。

综合这二者，要求即可。

（ 2 ）当为周转副时，要求能通过两次与机架共线的位置。

见图2-15 中位置和。

在位置时，从线段来看，要能绕过点要求：（极限情况取等号）；在位置时，因为导杆是无限长的，故没有过多条件限制。

（ 3 ）综合（1 ）、（ 2 ）两点可知，图示偏置导杆机构成为转动导杆机构的条件是：题2-3 见图 2.16 。

图 2.16题2-4解: （1 ）由公式，并带入已知数据列方程有：因此空回行程所需时间；（ 2 ）因为曲柄空回行程用时，转过的角度为，因此其转速为：转/ 分钟题2-5解: （1 ）由题意踏板在水平位置上下摆动，就是曲柄摇杆机构中摇杆的极限位置，此时曲柄与连杆处于两次共线位置。

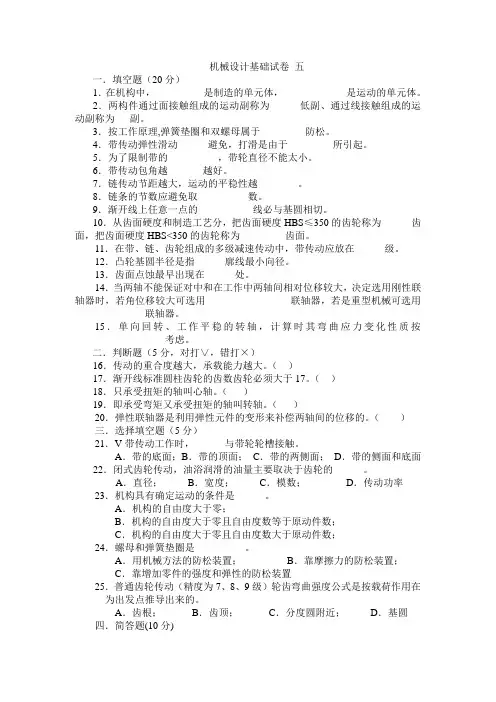

机械设计基础试卷五一．填空题（20分）1．在机构中，__________是制造的单元体，____________是运动的单元体。

2．两构件通过面接触组成的运动副称为______低副、通过线接触组成的运动副称为___副。

3．按工作原理,弹簧垫圈和双螺母属于_________防松。

4．带传动弹性滑动______避免，打滑是由于________所引起。

5．为了限制带的__________，带轮直径不能太小。

6．带传动包角越_______越好。

7．链传动节距越大，运动的平稳性越________。

8．链条的节数应避免取__________数。

9．渐开线上任意一点的__________线必与基圆相切。

10．从齿面硬度和制造工艺分，把齿面硬度HBS≤350的齿轮称为______齿面，把齿面硬度HBS<350的齿轮称为_________齿面。

11．在带、链、齿轮组成的多级减速传动中，带传动应放在______级。

12．凸轮基圆半径是指______廓线最小向径。

13．齿面点蚀最早出现在______处。

14．当两轴不能保证对中和在工作中两轴间相对位移较大，决定选用刚性联轴器时，若角位移较大可选用________________联轴器，若是重型机械可选用______________联轴器。

15．单向回转、工作平稳的转轴，计算时其弯曲应力变化性质按__________________考虑。

二．判断题（5分，对打∨，错打×）16．传动的重合度越大，承载能力越大。

（）17．渐开线标准圆柱齿轮的齿数齿轮必须大于17。

（）18．只承受扭矩的轴叫心轴。

（）19．即承受弯矩又承受扭矩的轴叫转轴。

（）20．弹性联轴器是利用弹性元件的变形来补偿两轴间的位移的。

（）三．选择填空题（5分）21．V带传动工作时，______与带轮轮槽接触。

A．带的底面；B．带的顶面；C．带的两侧面；D．带的侧面和底面22．闭式齿轮传动，油浴润滑的油量主要取决于齿轮的______。

机械设计基础考试题库及答案一、单项选择题1. 机械设计中，通常所说的“三传”指的是（）。

A. 传动、传递、传递B. 传递、传动、传递C. 传动、传动、传递D. 传递、传递、传动答案：C2. 机械设计中，齿轮传动的主要失效形式是（）。

A. 疲劳点蚀B. 塑性变形C. 磨损D. 断裂答案：A3. 机械设计中，滚动轴承的基本额定寿命是指（）。

A. 轴承在额定动载荷下工作时，其内部材料发生疲劳破坏前所转过的转数B. 轴承在额定静载荷下工作时，其内部材料发生疲劳破坏前所转过的转数C. 轴承在额定动载荷下工作时，其内部材料发生塑性变形前所转过的转数D. 轴承在额定静载荷下工作时，其内部材料发生塑性变形前所转过的转数答案：A4. 机械设计中，轴的强度校核通常采用（）。

A. 静强度校核B. 疲劳强度校核C. 冲击强度校核D. 振动强度校核答案：B5. 机械设计中，联轴器的主要作用是（）。

A. 连接轴和轴上零件B. 传递扭矩C. 补偿轴向、径向和角向误差D. 所有上述选项答案：D二、多项选择题6. 机械设计中，下列哪些因素会影响齿轮的寿命（）。

A. 材料B. 热处理C. 润滑D. 载荷答案：ABCD7. 机械设计中，下列哪些因素会影响轴承的寿命（）。

A. 轴承材料B. 轴承精度C. 轴承安装D. 轴承润滑答案：ABCD8. 机械设计中，下列哪些因素会影响轴的强度（）。

A. 轴的材料B. 轴的尺寸C. 轴的表面处理D. 轴的载荷答案：ABCD三、判断题9. 机械设计中，齿轮的齿面硬度越高，其承载能力越大。

（）答案：正确10. 机械设计中，滚动轴承的预紧程度越大，其刚度越高。

（）答案：正确四、简答题11. 简述机械设计中，为什么要进行强度校核？答案：强度校核是为了保证机械零件在工作过程中不会因为材料强度不足而发生破坏。

通过强度校核，可以确保零件在预期的使用寿命内安全、可靠地工作，避免因零件失效导致的设备故障和安全事故。

《机械设计基础》题库题型说明：一、单项选择题（每小题1分，共10分）二、多项选择题（每小题2分，共20分，错选或漏选均不得分）三、填空题（每小题2分，共20分）四、分析设计题（每小题10分，共30分）五、计算题（每小题10分，共20分）第一部分客观题0 绪论一、单选题1、下列不属于机器或机械的是 B 。

A、内燃机B、连杆C、数控车床D、计算机2、下列通常情况不属于构件的是 C 。

A、曲柄B、滑块C、螺钉D、连杆3、下列说法中正确的是 D 。

A、机构具有确定的功能B、机器只有传递运动和动力的功能C、机构是由机器组成的D、机器是由机构组成的4、下列说法中不正确的是 D 。

A、构件是运动的单元B、零件是制造的单元C、构件是由零件组成的D、螺栓通常作为一种构件二、多选题1、下列属于机器特征的是（ A B C ）A、人造的实物组合体B、各部分之间具有确定的相对运动C、具有确定的功能D、具有特定的结构2、下列属于机器和机构共同特征的是（ A B ）A、人造的实物组合体B、各部分之间具有确定的相对运动C、具有确定的功能D、具有特定的结构3、根据工作类型或用途的不同，机器可分为哪几类？（A B C D ）A、动力机器B、加工机器C、运输机器D、信息机器4、一台现代化机器的组成部分包括（A B C D ）A、动力部分B、执行部分C、传动部分D、控制部分三、填空题1、各部分具有确定的相对运动，用来传递运动和动力的实物组合体称为机构。

2、各部分具有确定的相对运动，并具有确定功能的实物组合体称为机器。

3、机构是具有相对运动的构件组合体。

4、构件是运动的单元，零件是制造的单元。

1 平面机构的结构与运动分析一、单选题1、两构件通过点或线接触而构成的运动副称为 C 。

A、凸轮副B、齿轮副C、高副D、低副2、两构件通过面接触而构成的运动副称为 D 。

A、转动副B、移动副C、高副D、低副3、下列不属于计算平面机构自由度时应注意的事项的是 A 。

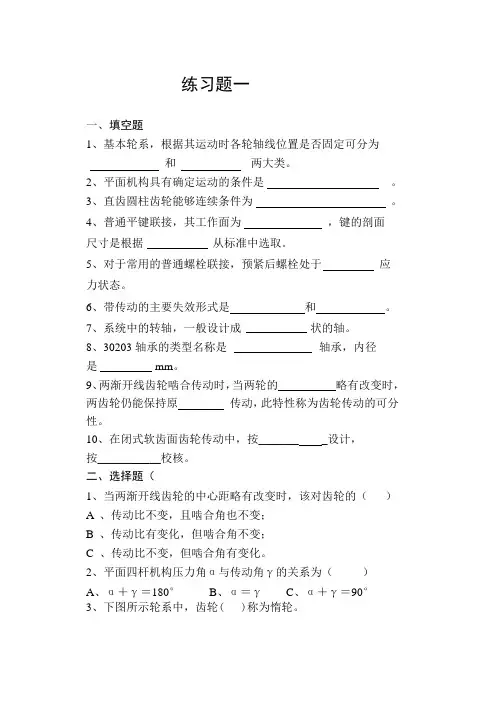

练习题一一、填空题1、基本轮系，根据其运动时各轮轴线位置是否固定可分为和两大类。

2、平面机构具有确定运动的条件是。

3、直齿圆柱齿轮能够连续条件为。

4、普通平键联接，其工作面为，键的剖面尺寸是根据从标准中选取。

5、对于常用的普通螺栓联接，预紧后螺栓处于应力状态。

6、带传动的主要失效形式是和。

7、系统中的转轴，一般设计成状的轴。

8、30203轴承的类型名称是轴承，内径是mm。

9、两渐开线齿轮啮合传动时，当两轮的略有改变时，两齿轮仍能保持原传动，此特性称为齿轮传动的可分性。

10、在闭式软齿面齿轮传动中，按_______ _设计，按______ __校核。

二、选择题（1、当两渐开线齿轮的中心距略有改变时，该对齿轮的（）A 、传动比不变，且啮合角也不变；B 、传动比有变化，但啮合角不变；C 、传动比不变，但啮合角有变化。

2、平面四杆机构压力角α与传动角γ的关系为（）A、α＋γ＝180°B、α＝γC、α＋γ＝90°3、下图所示轮系中，齿轮( )称为惰轮。

A. 1和3'B. 2和4C. 3和3'D. 3和44、螺纹联接防松的根本问题在于（）。

A、增加螺纹联接的轴向力B、增加螺纹联接的横向力C、防止螺纹副的相对转动5、三角带传动工作时，与带轮轮槽接触▁▁▁▁。

A、带的底面B、带的顶面C、带的两侧面6、普通平键是靠键的▁▁▁来传递扭矩。

A、下表面B、两侧面C、上、下表面7、闭式软齿面齿轮传动中，齿轮最可能出现的破失效形式为▁▁。

A、轮齿折断B、齿面磨料磨损C、齿面疲劳点蚀8、只承受弯矩的轴，称为▁▁▁。

A、转轴B、心轴C、传动轴三、计算下列各平面机构的自由度。

（若有复合铰链、局部自由度、或虚约束，必须明确指出）四、已知一对标准直齿圆柱齿轮的中心距a=120mm，传动比i=3，小齿轮齿数z1=20。

试确定这对齿轮的模数和分度圆直径、齿顶圆直径、齿根圆直径。

六、一偏置直动尖项从动件盘形凸轮机构如图所示。

机械设计基础试卷一一．填空题（25分）1．在齿轮强度计算中，节点区域系数（Z H ）是用来考虑 的影响，对α=20°的标准直齿圆柱齿轮，Z H = 。

2．在一般闭式齿轮传动中，轮齿的主要失效形式是 和 。

3．当一对标准直齿圆柱齿轮的材料、传动比及齿宽系数一定时；由齿面接触强度所决定的承载能力，仅与 或 有关。

4．在齿轮弯曲强度计算中，对于标准直齿圆柱齿轮，齿形系数（Y F ）仅决定于 。

5．平键的 是工作面，普通平键联接的主要失效形式是工作面的 ，若强度不够时，可采用两个键按 布置。

6．为提高紧螺栓联接强度，防止螺栓的疲劳破坏，通常采用的方法之一是减小 刚度或增大 刚度。

7．在两轴交错角为90°的蜗杆传动中，其正确啮合的条件是 、 和 。

8．V 带在运转过程中受变应力作用，最大应力发生在 ，其值为 （用书中规定符号表示）。

9．对于某一个轴承来说，正常的实际使用中，未达到额定寿命而提前发生疲劳点蚀的概率是 。

10．根据轴所承受载荷的不同，即传递转矩又承受弯矩的轴为 ；只传递转矩而不承受弯矩或变弯矩很小的轴为 ；称只承受弯矩而不传递转矩的轴为 。

11．有一单个紧螺栓联接，已知该螺栓所受预紧力F 0=1000 N ，所受轴向工作载荷F =500 N ，螺栓的相对刚性系数211C C C +=0.2，则螺栓所受的总拉伸载荷F∑= ；残余预紧力F 0 ΄= ；为保证接合面不出现缝隙，则该联接允许的最大轴向工作载荷F max ≤ 。

12．在液体动压润滑的滑动轴承中，润滑油的动力粘度与运动粘度的关系式为 。

（需注明式中各符号的意义）二．问答题（共10分）13．绘图说明在相同条件下，平带与V 带相比，V 带能传递较大的功率。

14．试述齿宽系数d ψ的定义及选择d ψ时应考虑哪些问题？三．分析计算题（共20分）15．有一提升机构如题15图所示。

已知：蜗杆螺旋线的旋向为右旋，蜗杆和从动大齿轮同轴，该轴两端采用角接触向心球轴承支承，面对面安装，两轴承所受径向力分别为F r Ⅰ=800 N ，F r2=1200 N ，小齿轮所受轴向力F a1=300 N ，蜗杆所受轴向力F a3=600 N ，轴承产生的内部轴向力F S =0.7F r 。

——《机械基础》第五版第一到第六章题库题目部分（要求：1.填空、选择、判断、名词解释等不用写，只需理解和记背；2.计算题必须亲自在练习本上再做一遍）绪论一、填空1、机器是人们根据使用要求而设计制造的一种①的装置，用来变换或传递②、③与④，从而⑤人类的脑力和体力劳动。

2、机器的组成通常包括①、②、③和④。

3、低副是两构件作①接触的运动副。

按两构件的之间的相对运动特征可分为②、③和④。

4、高副是两构件之间作①接触的运动副。

按接触形式不同，高副通常分为②接触、③接触和④接触。

二、选择题1、下列可动联接中，其中哪一个是高副（）。

A、螺旋千斤顶中螺杆与螺母之间的运动副B、火车车轮与铁轨的运动副C、车床床鞍和导轨之间的运动副2、右图所示为（）的表示方法A 、转动副B 、移动副C高副3、通常用（）一词作为机器和机构的总称。

A 、机构B 、机器C、机械4、电动机属于机器的( )部分。

A 、执行B 、动力C、转动5、机器和机构的本质区别在于（）。

A 、是否做功或实现能量转换B 、是否由许多构件组合而成C、各构件间是否产生相对运动三、判断题（）1、构件是运动的单元，而零件则是制造的单元。

（）2、门与门框之间的连接属于低副。

（）3、如果不考虑做功或实现能量转换，只从结构和运动的观点看，机构和机器之间是没有区别的。

（）4、高副的承载能力比低副大。

四、名词解释及问答1、机构2、机械传动装置3、构件第一章带传动一、填空题1、带传动一般由①、②和③组成；根据工作原理不同，带传动可分为④型带传动和⑤型带传动两大类。

2、V带传动过载时，传动带会在带轮上①，可以防止②，起③作用。

3、V带按其截面尺寸大小共分①、②、③、④、⑤、⑥、⑦七种型号，其中⑧型传递载荷最大，⑨型传递载荷最小。

4、安装V带带轮时，两个带轮的轴线应相互①，两个带轮的轮槽的对称平面应②。

5、带传动常见的张紧方法有①和②。

6、V带是一种①接头的环形带，其横截面为②，工作面是与轮槽相接触的③，带与轮槽底面不接触。

机械设计基础第五版答案第一章：机械设计基础概述本章主要介绍了机械设计的基本概念和基础知识。

包括机械设计的定义、设计的目标和原则、设计流程等内容。

第二章：材料力学基础本章介绍了材料力学的基本概念和理论知识。

包括应力、应变、弹性力学、塑性力学等内容。

2.1 应力与应变在机械设计中，应力和应变是非常重要的概念。

应力是材料内部发生变形时所受到的力的大小，通常用符号σ表示。

应变是材料在受到力作用时发生形变的程度，通常用符号ε表示。

2.2 弹性力学弹性力学是研究材料在受力作用下发生弹性变形的力学学科。

通过应力-应变关系可以描述材料的弹性行为。

弹性力学的基本理论包括胡克定律、杨氏模量、剪切模量等。

2.3 塑性力学塑性力学是研究材料在受力作用下发生塑性变形的力学学科。

塑性变形是指材料在超过一定应力下发生的不可逆的形变。

塑性力学的基本理论包括流动应力、屈服强度、塑性延展性等。

第三章：轴类零件的设计本章介绍了轴类零件的设计原理和方法。

包括轴的基本概念、轴的挑选和计算、轴的受力分析等内容。

3.1 轴的基本概念轴是一种常见的机械零件，用于传递动力和承受载荷。

根据轴的用途和形状，可以分为传动轴、支承轴、联接轴等。

3.2 轴的挑选和计算在轴的设计过程中，需要根据实际需求选择合适的材料和尺寸。

轴的挑选和计算包括强度计算、刚度计算、传动轴挑选等。

3.3 轴的受力分析轴的受力分析是轴类零件设计的重要环节。

根据轴所受到的不同力的作用方式，轴的受力分析可以分为弯曲受力、扭转受力、轴向受力等。

第四章：联接件的设计本章介绍了机械联接件（包括螺栓、销轴、键、轴承等）的设计方法和计算原则。

详细讲解了联接件的选择、受力分析和计算等内容。

4.1 螺栓的设计螺栓是一种常用的联接件，用于连接两个或多个零件。

螺栓的设计涉及到螺栓的选择、螺栓的强度计算、螺栓的防松设计等。

4.2 销轴的设计销轴是一种将两个零件固定在一起的联接件。

销轴的设计包括销轴的选择、销轴的强度计算、销轴的安装设计等。

第1 章平面机构的自由度和速度分析1. 1 重点内容提要1 .1 .1 教学基本要求( 1) 掌握运动副的概念及其分类。

( 2) 掌握绘制机构运动简图的方法。

( 3) 掌握平面机构的自由度计算公式。

( 4) 掌握速度瞬心的概念, 能正确计算机构的瞬心数。

( 5) 掌握三心定理并能确定平面机构各瞬心的位置。

( 6) 能用瞬心法对简单高、低副机构进行速度分析。

1 .1 .2 构件和运动副及其分类1. 构件构件是机器中独立的运动单元体, 是组成机构的基本要素之一。

零件是机器中加工制造的单元体, 一个构件可以是一个零件, 也可以是由若干个零件刚性联接在一起的一个独立运动的整体。

构件在图形表达上是用规定的最简单的线条或几何图形来表示的, 但从运动学的角度看, 构件又可视为任意大的平面刚体。

机构中的构件可分为三类:( 1) 固定构件( 机架)。

用来支承活动构件(运动构件) 的构件, 作为研究机构运动时的参考坐标系。

( 2) 原动件( 主动件)。

又称为输入构件, 是运动规律已知的活动构件, 即作用有驱动力的构件。

( 3) 从动件。

其余随主动件的运动而运动的活动构件。

( 4) 输出构件。

输出预期运动的从动件。

其他从动件则起传递运动的作用。

2. 运动副运动副是由两构件组成的相对可动的联接部分, 是组成机构的又一基本要素。

由运动副的定义可以看出运动副的基本特征如下:( 1) 具有一定的接触表面, 并把两构件参与接触的表面称为运动副元素。

( 2) 能产生一定的相对运动。

因此, 运动副可按下述情况分类:( 1) 根据两构件的接触情况分为高副和低副, 其中通过点或线接触的运动副称为高副, 以面接触的运动副称为低副。

( 2) 按构成运动副两构件之间所能产生相对运动的形式分为转动副(又称为铰链) 、移动副、螺旋副和球面副等。

( 3) 因为运动副起着限制两构件之间某些相对运动的作用, 所以运动副可根据其所引入约束的数目分为Ⅰ级副、Ⅱ级副、Ⅲ级副、Ⅳ级副和Ⅴ级副。

——《机械基础》第五版第一到第六章题库题目部分（要求：1.填空、选择、判断、名词解释等不用写，只需理解和记背；2.计算题必须亲自在练习本上再做一遍）绪论一、填空1、机器是人们根据使用要求而设计制造的一种①的装置，用来变换或传递②、③与④，从而⑤人类的脑力和体力劳动。

2、机器的组成通常包括①、②、③和④。

3、低副是两构件作①接触的运动副。

按两构件的之间的相对运动特征可分为②、③和④。

4、高副是两构件之间作①接触的运动副。

按接触形式不同，高副通常分为②接触、③接触和④接触。

二、选择题1、下列可动联接中，其中哪一个是高副（）。

A、螺旋千斤顶中螺杆与螺母之间的运动副B、火车车轮与铁轨的运动副C、车床床鞍和导轨之间的运动副2、右图所示为（）的表示方法A 、转动副B 、移动副 C高副3、通常用（）一词作为机器和机构的总称。

A 、机构B 、机器 C、机械4、电动机属于机器的( )部分。

A 、执行B 、动力 C、转动5、机器和机构的本质区别在于（）。

A 、是否做功或实现能量转换B 、是否由许多构件组合而成 C、各构件间是否产生相对运动三、判断题（）1、构件是运动的单元，而零件则是制造的单元。

（）2、门与门框之间的连接属于低副。

（）3、如果不考虑做功或实现能量转换，只从结构和运动的观点看，机构和机器之间是没有区别的。

（）4、高副的承载能力比低副大。

四、名词解释及问答1、机构2、机械传动装置3、构件第一章带传动一、填空题1、带传动一般由①、②和③组成；根据工作原理不同，带传动可分为④型带传动和⑤型带传动两大类。

2、V带传动过载时，传动带会在带轮上①，可以防止②，起③作用。

3、V带按其截面尺寸大小共分①、②、③、④、⑤、⑥、⑦七种型号，其中⑧型传递载荷最大，⑨型传递载荷最小。

4、安装V带带轮时，两个带轮的轴线应相互①，两个带轮的轮槽的11对称平面应②。

5、带传动常见的张紧方法有①和②。

6、V带是一种①接头的环形带，其横截面为②，工作面是与轮槽相接触的③，带与轮槽底面不接触。

机械设计根底第五版答案引导语：机械设计根底第五版的答案哪里有？如何找到机械设计根底第五版的答案？接下来是为你带来收集的文章，欢送阅读！1 .凸轮主要由( 凸轮 )，( 从动件 )和 ( 机架 )三个根本构件组成。

2 .凸轮机构从动件的形式有由 ( 尖顶 )从动件，( 滚子 )从动件和( 平底 )从动件。

3 .按凸轮的形状可分为( 盘型 )凸轮、( 移动 )凸轮、( 圆柱 )凸轮、( 曲面 )4. 常用的间歇运动机构有( 棘轮 )机构，( 槽轮)机构，(凸轮间歇)机构和 ( 不完全齿 ) 机构等几种。

5 螺纹的旋向有( 左旋 )和( 右旋 ); 牙形有 ( 三角形 ). ( 梯形 ). ( 矩形 ). ( 锯齿形 )6. 标准外啮合斜齿轮传动的正确啮合条件是：两齿轮的(法面模数 )和(法面压力角 )都相等，齿轮的( 螺旋 ) 相等 ( 旋向 )相反7 一平面铰链四杆机构的各杆长度分别为a=150, b=500,c=300, d=400，当取c 杆为机架时，它为( 曲柄摇杆 )机构;当取d杆为机架时，那么为( 双摇杆 )机构。

8 平面连杆机构当行程速比K( >1 )时，机构就具有急回特性。

9 曲柄摇杆机构产生“死点”位置的条件是：当为( 曲柄 )主动件( 曲柄与机架 )共线时。

13 螺纹联接的根本类型有( 螺栓联接 )、( 双头螺柱联接 )、( 螺钉联接 )、( 紧定螺钉联接 )四种。

14 轮系按其轴相对机架是固定还是运动的可分为(定轴 )轮系和(周转 )轮系。

15 滚动轴承代号为62305/P5;各部分的含义是：“6”表示(沟球轴承);“23”表示( 宽度系数); “05”表示( 内径代号 );P5表示( 精度公差等级 )。

16.螺纹的公称直径是指它的( 大径 )，螺纹“M12X1.5左”的含义是 ( 左旋细牙螺纹公称直径12 )。

17.螺纹的公称直径是指它的 ( 大径 )。

M16*2的含义是 ( 细牙螺纹外径16螺距2 )。

机械设计第五版李建功答案一、填空题（每空1分，共30分）1、构件是机器的_运动___单元体；零件是机器的__制造___单元体；部件是机器的__装配___单元体。

2、平面运动副可以分成______高副__和____低副___，高副又可以分成__旋转副_____和___移动副____。

3、轮系运动时，所有齿轮几何轴线都固定不动的，称___定轴轮系____轮系，至少有一个齿轮几何轴线不固定的，称___行星轮系______轮系。

4、为确保拎传动的工作能力，通常规定小带轮的包角α≥___120°_______。

5、若键的标记为键B20×70GB－79，则该键为__B____平键，b＝___20___，L＝_____70___。

6、轴的促进作用就是_____车轴轴上的转动零件________________________。

按轴的贯穿情况相同，可以分成___传达运动和转矩____、___心轴_____、__转轴、传动轴_______。

7、凸轮机构是由_____机架_______、________凸轮____、______从动件______三个基本构件组成的。

8、在曲柄摇杆机构中，当曲柄SWEEPS旋转时，摇杆往复转动的平均速度相同的'运动特性称作___急回特性_________。

9、在蜗轮齿数不变的情况下，蜗杆的头数越少，则传动比就越_______大_____。

10、齿轮压板时，当主动齿轮的____齿根__促进从颤抖齿轮的___齿顶___，一对轮齿已经开始步入压板，所以已经开始压板点应属______从动轮齿顶圆______与压板线的交点；当主动齿轮的___齿顶___促进从颤抖齿轮的___齿根___，两轮齿即将瓦解压板，所以中止压板点为________主动轮齿顶圆____与压板线的交点。

11、滚动轴承内圈与轴颈的配合采用____基孔制__制，外圈与轴承孔的配合采用基轴制 _______制。
