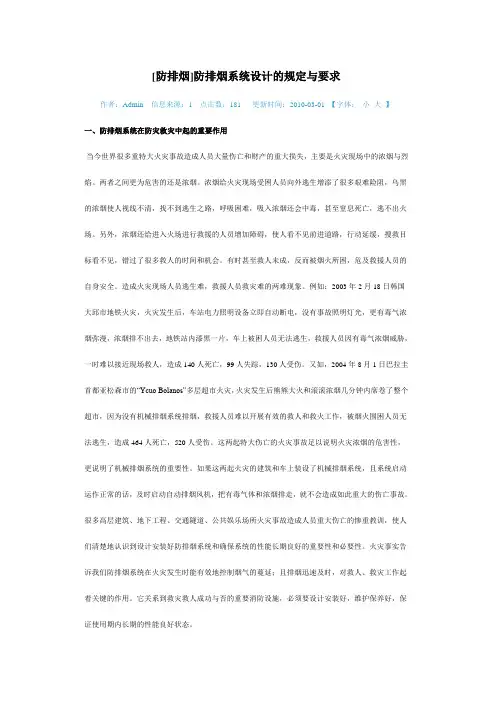

[防排烟]防排烟系统设计的规定与要求作者：Admin 信息来源：1 点击数：181 更新时间：2010-03-01 【字体：小大】一、防排烟系统在防灾救灾中起的重要作用当今世界很多重特大火灾事故造成人员大量伤亡和财产的重大损失，主要是火灾现场中的浓烟与烈焰。
两者之间更为危害的还是浓烟。
浓烟给火灾现场受困人员向外逃生增添了很多艰难险阻，乌黑的浓烟使人视线不清，找不到逃生之路，呼吸困难，吸入浓烟还会中毒，甚至窒息死亡，逃不出火场。
另外，浓烟还给进入火场进行救援的人员增加障碍，使人看不见前进道路，行动延缓，搜救目标看不见，错过了很多救人的时间和机会。
有时甚至救人未成，反而被烟火所困，危及救援人员的自身安全。
造成火灾现场人员逃生难，救援人员救灾难的两难现象。
例如：2003年2月18日韩国大邱市地铁火灾，火灾发生后，车站电力照明设备立即自动断电，没有事故照明灯光，更有毒气浓烟弥漫，浓烟排不出去，地铁站内漆黑一片，车上被困人员无法逃生，救援人员因有毒气浓烟威胁，一时难以接近现场救人，造成140人死亡，99人失踪，130人受伤。
又如，2004年8月1日巴拉圭首都亚松森市的“Ycuo Bolanos”多层超市火灾，火灾发生后熊熊大火和滚滚浓烟几分钟内席卷了整个超市，因为没有机械排烟系统排烟，救援人员难以开展有效的救人和救火工作，被烟火围困人员无法逃生，造成464人死亡，520人受伤。
这两起特大伤亡的火灾事故足以说明火灾浓烟的危害性，更说明了机械排烟系统的重要性。
如果这两起火灾的建筑和车上装设了机械排烟系统，且系统启动运作正常的话，及时启动自动排烟风机，把有毒气体和浓烟排走，就不会造成如此重大的伤亡事故。
很多高层建筑、地下工程、交通隧道、公共娱乐场所火灾事故造成人员重大伤亡的惨重教训，使人们清楚地认识到设计安装好防排烟系统和确保系统的性能长期良好的重要性和必要性。
火灾事实告诉我们防排烟系统在火灾发生时能有效地控制烟气的蔓延；且排烟迅速及时，对救人、救灾工作起着关键的作用。
防排烟系统设计规范1. 设计原则1.1 安全性原则：防排烟系统设计应满足国家相关安全标准和规范的要求，保证系统在正常运行、紧急情况和故障情况下的安全性。
1.2 效率性原则：防排烟系统设计应具备高效的排烟和通风功能，确保火灾烟气能及时迅速地排除，减少对人员和财产的损害。
1.3 可靠性原则：防排烟系统设计应具有良好的可靠性，能够长时间运行并能在故障情况下仍能正常工作。
1.4 经济性原则：防排烟系统设计应考虑到系统的投资和运行成本，以提供最经济有效的解决方案。
2. 设计要求2.1 排烟量要求：根据建筑物的类型和使用性质，确定合理的排烟量，确保烟气能在短时间内排净。
2.2 排烟系统布置：防排烟系统应布置合理，确保烟气能够快速有效地排出。
2.3 排烟设备选择：根据建筑物的特点和使用需求，选择适合的排烟设备，如排烟风机、排烟口等。
2.4 排烟通道设计：排烟通道应满足烟气的排出要求，通道的尺寸、布置和材料应合理选择。
2.5 排烟控制系统设计：防排烟系统应配备可靠的火灾探测和控制设备，能够及时监测火灾并控制排烟设备的运行。
2.6 电气系统设计：排烟系统的电气设计应符合国家电气安全标准，确保电气设备的安全运行。
2.7 自动化控制：排烟系统应具备自动化控制功能，能够自动启停和调整排烟设备，提高系统的灵活性和效率。
2.8 通风系统设计：防排烟系统通常与通风系统相结合，应设计符合建筑物通风要求的通风系统。
3. 设计流程3.1 确定设计任务：明确设计任务的目标和要求，了解建筑物的类型、结构和使用性质。
3.2 数据采集：收集建筑物的相关数据，包括建筑平面图、立面图、消防系统数据等。
3.3 设计概念确定：根据建筑物的特点和要求，确定初步的设计概念，包括排烟量、排烟位置、排烟通道等。
3.4 排烟设备选择和布置：根据初步设计概念，选择适合的排烟设备，并确定设备的布置位置。
3.5 通风系统设计：根据建筑物的通风要求，设计合理的通风系统，包括新风进入和排烟通风。
建筑防烟排烟系统技术标准建筑防烟排烟系统是建筑物中非常重要的一部分，它在火灾发生时能够有效地控制烟气扩散，保障人员的生命安全。
因此，建筑防烟排烟系统的技术标准显得尤为重要。
本文将就建筑防烟排烟系统技术标准进行详细介绍，以期为相关工程技术人员提供参考。
一、系统设计标准。
1.1、排烟风机选型。
排烟风机应根据建筑物的实际情况进行选型，考虑建筑物的高度、面积、烟气排放量等因素，确保排烟风机在火灾发生时能够有效排出烟气。
1.2、排烟通道设计。
排烟通道的设计应符合建筑设计规范，通道应设置合理，通风阻力小，排烟效果好，确保烟气能够迅速排出建筑物。
1.3、控制系统设计。
排烟系统的控制系统设计应考虑到自动化程度高、稳定可靠、操作简便等因素，确保在火灾发生时能够迅速启动排烟系统。
二、系统施工标准。
2.1、材料选用。
排烟系统施工应选用符合国家标准的防火材料，确保在火灾发生时能够保持良好的工作状态。
2.2、施工工艺。
排烟系统的施工应按照相关规范进行，确保施工质量，避免施工过程中出现质量问题。
2.3、验收标准。
排烟系统施工完成后，应进行严格的验收，确保系统各项指标符合设计要求，达到预期效果。
三、系统运行维护标准。
3.1、定期检测。
排烟系统应定期进行检测，确保系统各部件正常运行，预防故障发生。
3.2、日常维护。
排烟系统应进行日常维护，包括清洁、润滑等工作，确保系统在平时能够保持良好状态。
3.3、故障处理。
一旦排烟系统出现故障，应及时进行处理，确保系统在火灾发生时能够正常工作。
以上就是建筑防烟排烟系统技术标准的相关内容介绍，希望能够为相关工程技术人员提供一些参考，确保建筑防烟排烟系统的设计、施工和运行维护达到标准要求，保障人员生命安全。

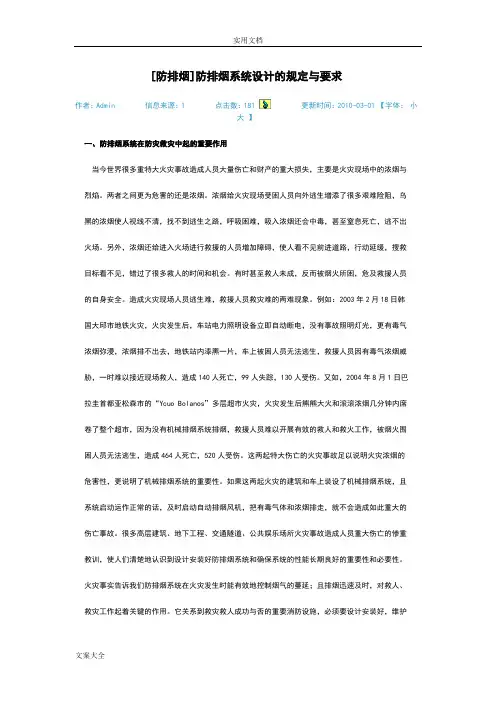

[防排烟]防排烟系统设计的规定与要求作者：Admin 信息来源：1 点击数：181 更新时间：2010-03-01 【字体：小大】一、防排烟系统在防灾救灾中起的重要作用当今世界很多重特大火灾事故造成人员大量伤亡和财产的重大损失，主要是火灾现场中的浓烟与烈焰。
两者之间更为危害的还是浓烟。
浓烟给火灾现场受困人员向外逃生增添了很多艰难险阻，乌黑的浓烟使人视线不清，找不到逃生之路，呼吸困难，吸入浓烟还会中毒，甚至窒息死亡，逃不出火场。
另外，浓烟还给进入火场进行救援的人员增加障碍，使人看不见前进道路，行动延缓，搜救目标看不见，错过了很多救人的时间和机会。
有时甚至救人未成，反而被烟火所困，危及救援人员的自身安全。
造成火灾现场人员逃生难，救援人员救灾难的两难现象。
例如：2003年2月18日韩国大邱市地铁火灾，火灾发生后，车站电力照明设备立即自动断电，没有事故照明灯光，更有毒气浓烟弥漫，浓烟排不出去，地铁站内漆黑一片，车上被困人员无法逃生，救援人员因有毒气浓烟威胁，一时难以接近现场救人，造成140人死亡，99人失踪，130人受伤。
又如，2004年8月1日巴拉圭首都亚松森市的“Ycuo Bolanos”多层超市火灾，火灾发生后熊熊大火和滚滚浓烟几分钟内席卷了整个超市，因为没有机械排烟系统排烟，救援人员难以开展有效的救人和救火工作，被烟火围困人员无法逃生，造成464人死亡，520人受伤。
这两起特大伤亡的火灾事故足以说明火灾浓烟的危害性，更说明了机械排烟系统的重要性。
如果这两起火灾的建筑和车上装设了机械排烟系统，且系统启动运作正常的话，及时启动自动排烟风机，把有毒气体和浓烟排走，就不会造成如此重大的伤亡事故。
很多高层建筑、地下工程、交通隧道、公共娱乐场所火灾事故造成人员重大伤亡的惨重教训，使人们清楚地认识到设计安装好防排烟系统和确保系统的性能长期良好的重要性和必要性。
火灾事实告诉我们防排烟系统在火灾发生时能有效地控制烟气的蔓延；且排烟迅速及时，对救人、救灾工作起着关键的作用。

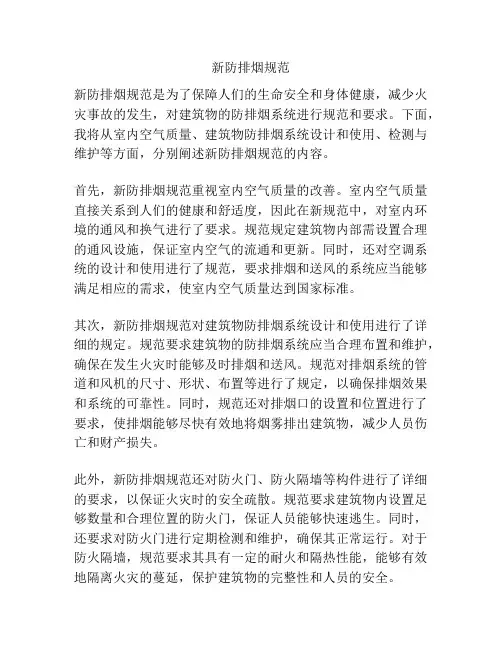

新防排烟规范新防排烟规范是为了保障人们的生命安全和身体健康，减少火灾事故的发生，对建筑物的防排烟系统进行规范和要求。
下面，我将从室内空气质量、建筑物防排烟系统设计和使用、检测与维护等方面，分别阐述新防排烟规范的内容。
首先，新防排烟规范重视室内空气质量的改善。
室内空气质量直接关系到人们的健康和舒适度，因此在新规范中，对室内环境的通风和换气进行了要求。
规范规定建筑物内部需设置合理的通风设施，保证室内空气的流通和更新。
同时，还对空调系统的设计和使用进行了规范，要求排烟和送风的系统应当能够满足相应的需求，使室内空气质量达到国家标准。
其次，新防排烟规范对建筑物防排烟系统设计和使用进行了详细的规定。
规范要求建筑物的防排烟系统应当合理布置和维护，确保在发生火灾时能够及时排烟和送风。
规范对排烟系统的管道和风机的尺寸、形状、布置等进行了规定，以确保排烟效果和系统的可靠性。
同时，规范还对排烟口的设置和位置进行了要求，使排烟能够尽快有效地将烟雾排出建筑物，减少人员伤亡和财产损失。
此外，新防排烟规范还对防火门、防火隔墙等构件进行了详细的要求，以保证火灾时的安全疏散。
规范要求建筑物内设置足够数量和合理位置的防火门，保证人员能够快速逃生。
同时，还要求对防火门进行定期检测和维护，确保其正常运行。
对于防火隔墙，规范要求其具有一定的耐火和隔热性能，能够有效地隔离火灾的蔓延，保护建筑物的完整性和人员的安全。
最后，新防排烟规范还对防排烟系统的检测与维护提出了要求。
规范要求建筑物使用单位应当定期对防排烟系统进行检测和维护，确保其正常运行。
对于排烟系统的风机、管道、控制设备等部件，规范要求其应当具备一定的安全性能和可靠性，使用单位应当定期进行检测和维护，以确保其正常运行。
综上所述，新防排烟规范从室内空气质量、建筑物防排烟系统设计和使用、检测与维护等方面，对建筑物的防排烟系统进行了规范和要求。
这将有效地保障人们的生命安全和身体健康，减少火灾事故的发生。
防排烟系统设计的规定和要求1. 引言防排烟系统是建筑物中的一个重要组成部分，其设计旨在提供安全、有效的排除烟雾和有害气体的方法，保护人员的生命安全。
本文将介绍防排烟系统设计的一些基本规定和要求。
2. 设计基准防排烟系统设计应符合以下基准：•建筑设计规范：设计师应遵循当地建筑设计规范，如国家或地方建筑法规、建筑规范等。
•消防设计规范：防排烟系统设计应符合消防设计规范，确保在火灾发生时有效运行。
3. 设计要求3.1 排烟量计算防排烟系统设计的第一步是计算排烟量。
排烟量的计算应基于建筑物的实际情况和消防设计规范的要求。
以下是一些常见的排烟量计算方法：•安全负荷法：根据建筑物使用情况和可燃物负荷计算排烟量。
•层高法：根据建筑物的层高和人口密度计算排烟量。
•紧急模式法：根据火灾发生时人员疏散速度和排烟系统运行时间计算排烟量。
3.2 排烟通道设计排烟通道的设计应满足以下要求：•通道尺寸：根据排烟量和通道内气流速度的要求，确定排烟通道的尺寸。
•材料选择：排烟通道应选择防火材料，并符合当地建筑规范对材料的要求。
•通风口位置：根据建筑物布局和户外环境条件，确定排烟通道的通风口位置，以确保有效排烟。
3.3 排烟设备选择防排烟系统的设备选择应满足以下要求：•排烟风机：选择合适的排烟风机，确保风机能够提供足够的风量和静压，以满足排烟系统的要求。
•防火阀门：防火阀门应根据排烟通道的位置和要求进行选择和安装，以防止火灾蔓延。
•控制系统：选择合适的排烟控制系统，能够精确控制排烟设备的运行，确保在火灾发生时能及时启动排烟系统。
3.4 排烟系统运行和维护设计防排烟系统时，应考虑其运行和维护的要求：•系统可靠性：确保排烟系统在火灾发生时能够可靠运行，并保证排烟设备的正常工作。
•明确操作程序：制定排烟系统的操作手册和应急预案，确保工作人员能正确操作排烟设备。
•定期维护：排烟设备应定期维护，以确保设备的正常运行和高效性能。
•系统监控：安装排烟系统的监控装置，能够监测和报警排烟系统的异常情况，提高系统的安全性。
防烟排烟技术标准防烟排烟技术标准主要依据《建筑防烟排烟系统技术标准》（GB51251-2017）进行设定，具体内容如下：1. 防烟楼梯间送风余压值不应小于50Pa，前室或合用前室送风余压值不应小于25Pa。
当需要共用系统时，应在支风管上设置压差自动调节装置。
2. 机械排烟及排烟风量：机械排烟时，排烟风机和风管的风量计算应符合下列要求：担负一个或两个防烟分区排烟时，应按该部分总面积每平方米不小于60m³/h计算，但排烟风机的最小排烟风量不应小于7200m³/h；担负三个或三个以上防烟分区排烟时，应按其中最大防烟分区面积每平方米不小于120m³/h计算。
排烟区应有补风措施，并应符合下列要求：当补风通路的空气阻力不大于50Pa时，可自然补风；当补风通路的空气阻力大于50Pa 时，应设置火灾时可转换成补风的机械送风系统或单独的机械补风系统，补风量不应小于排烟风量的50％。
机械排烟系统宜单独设置或与工程排风系统合并设置。
当合并设置时，必须采取在火灾发生时能将排风系统自动转换为排烟系统的措施。
3. 楼梯间开窗方式：采用自然通风方式的封闭楼梯间、防烟楼梯间，应在最高部位设置面积不小于1.0㎡的可开启外窗或开口；当建筑高度大于10m时，尚应在楼梯间的外墙上每5层内设置总面积不小于2.0㎡可开启外窗或开口，且布置间隔不大于3层。
设置机械加压送风系统的封闭楼梯间、防烟楼梯间，尚应在其顶部设置不小于1㎡的固定窗。
靠外墙的防烟楼梯间，尚应在其外墙上每5层内设置总面积不小于2㎡的固定窗。
4. 排烟管道的设置和耐火极限应符合下列规定：竖向设置的排烟管道应设置的独立的管道井内，排烟管道耐火极限不应低于0.50h；水平设置的排烟管道应设置在吊顶内，其耐火极限不应低于0.50h；当确有困难时，可直接设置在室内，但管道的耐火极限不应小于1.00h；设置在走道部位吊顶内的排烟管道，以及穿越防火分区的排烟管道，其管道的耐火极限不应小于1.00h，但设备用房和汽车库的排烟管道耐火极限可不低于0.50h。
gb51251—2024《建筑防烟排烟系统技术标准》《建筑防烟排烟系统技术标准》是建筑行业中的重要标准，对于保障建筑物的人员安全和建筑物的正常使用具有重要的意义。
下面将从标准的背景、技术要求、系统设计、设备选型和验收等方面进行介绍，总计超过1200字。
1.标准背景建筑防烟排烟系统是保障建筑物内人员疏散和消防控制的重要设施，特别是在火灾发生时，可以有效地帮助人员疏散，减少火灾对人员和建筑物的损害。
为了提高建筑物的消防安全性，保障人员生命财产安全，制定本标准对建筑防烟排烟系统的设计、选型、安装和验收进行规范。
2.技术要求2.1设计要求：建筑防烟排烟系统的设计应符合相关消防法规的要求，并根据建筑物的用途、高度、面积等因素进行合理设计，确保系统的可靠性和有效性。
2.2设备要求：系统的设备包括排烟风机、风口、排烟管道等，这些设备应符合国家相关的技术标准，保证其质量和性能。
2.3控制要求：排烟系统应设置有手动和自动控制方式，手动控制可由人员控制，自动控制可以通过感烟探测器和烟雾控制器实现，确保在火灾发生时能及时启动系统。
2.4防火性能：排烟系统应具有一定的防火性能，包括系统的排烟管道、风口和排烟风机等都应符合相关的防火标准，确保系统在火灾发生时不会变成火灾传播的通道。
2.5隔烟性能：排烟系统除了要保证排烟功能外，还应具备一定的隔烟功能，即可以防止烟气进入逃生通道和其他安全区域，以确保人员的疏散通道不被烟气阻塞。
3.系统设计建筑防烟排烟系统的设计应根据建筑物的具体情况进行，主要包括以下几个方面：3.1排烟风机的选型：根据建筑物的面积和高度等因素，确定合适的排烟风机型号和数量，确保排烟的风速和排烟效果。
3.2排烟风口的设置：根据建筑物的布局和消防安全要求，确定合适的排烟风口位置和数量，以保证排烟的效果和烟气的疏散。
3.3排烟管道的设计：根据建筑物的结构和布局，确定合适的排烟管道的布置和尺寸，确保排烟的通畅性和防火性。
建筑防排烟系统设计标准如下：
1.自然排烟应设于房间的上方，宜设在距顶棚或顶板下800mm
以内，其间距以排烟口的下边缘计。
自然进风应设于房间的下方，设于房间净高的1/2以下。
2.通风机应能根据需要分别进行送风和排风，且能根据空气的温
度、湿度、有害气体含量和空气含尘量进行调节。
3.通风机应设在空气洁净、便于检修、不会受室外冷风直吹的地
方，并应采取防止受雨、雪、冰冻和杂物落入的措施。
4.通风机可采用轴流式通风机或离心式通风机，但不得采用正压
送风机。
5.通风机的电动机应为防爆型，并应设置过电流保护装置。
6.通风机应采取减震措施。
7.通风管道的截面尺寸应根据送风量和风速确定，且送风管道的
风速不宜大于8m/s。
8.排烟管道的截面尺寸应根据排烟量和排烟速度确定，且排烟管
道的风速不宜大于10m/s。
9.排烟管道的坡度不宜小于5‰，且不得有倒坡或坡度反向等现
象。
10.通风机和排烟管道的连接应采用法兰连接或焊接，且法兰连接
应使用石棉橡胶板垫片。
11.通风机和排烟管道的材料应根据环境条件和使用要求确定，一
般可采用钢板、铝合金板材或不锈钢板材等材料。
12.通风机和排烟管道的外表面应进行防腐处理，并应定期进行维
护保养。
13.通风机和排烟管道的设计和安装应符合安全规范，不得影响建
筑结构和室内美观。
14.通风机和排烟管道的设计和安装应符合节能要求，采用节能型
通风机和排烟管道，提高能源利用效率。
以上是建筑防排烟系统设计标准的一些基本要求，具体的设计和施工还需要根据实际情况进行具体分析和处理。
防排烟系统设计规范要求1、防烟楼梯间及前室加压送风，余压阀前需安装防火阀，火灾时防火阀70℃熔断关闭，手动复位。
2、机械加压送风防烟系统中送风口的风速不宜大于7m/s。
机械排烟系统中排烟口的风速不宜大于10m/s。
机械补风系统中送风口的风速不宜大于5m/s。
机械加压送风管道、排烟管道和补风管道内的风速应符合下列规定：（1）采用金属管道时，不宜大于20m/s；（2）采用非金属管道时，不宜大于15m/s。
3、加压送风管道和排烟补风管道不宜穿过防火分区或其他火灾危险性较大的房间；确需穿过时，应在穿过房间隔墙或楼板处设置防火阀。
4、机械排烟系统担负一个防烟分区时，单位排烟量取60m³/h·㎡，且风机排烟量不应小于7200m³/h；机械排烟系统担负两个及两个以上防烟分区时，单位排烟量取120m³/h·㎡，且风机排烟量应按最大防烟分区面积确定。
5、防烟分区内任一点到排烟口的水平距离不应大于30m .6、公共建筑厨房排油烟管道宜按防火分区设置，且在与竖向排风管连接的支管处应设置150℃动作的防火阀。
7、排烟管接多个排烟口时，每个排烟口单独接的排烟管段需安装手动风量调节阀或采用可调节风量的风口，以备工程后期进行风量平衡调节，同时还应安装电动防火阀，以满足消防联动控制要求。
8、消防楼梯间及前室设有机械加压送风时，应考虑超压泄压。
通常可在楼梯间及前室合适位置设置余压阀，以解决超压打开消防通道门困难的问题，应注意此时余压阀前需安装防火阀，火灾时防火阀70℃熔断关闭，手动复位；也可以在加压风机送风段设旁通管与室外相接，旁通管上设常闭电动控制阀，电动控制阀启闭信号由相应楼梯间的压力传感器提供。
9、用于一个防火分区的排烟风管水平穿越另一个防火分区时，其在穿越的防火分区里的管段耐火极限不应小于一小时，同时该排烟风管应与附近可燃物保持不小于150mm的距离或者采取隔热防火措施；防烟风管穿越前室时，耐火极限不应小于两小时，且应加70℃熔断关闭的常开防火阀。
