消防输出输入模块是否需要电源线详解

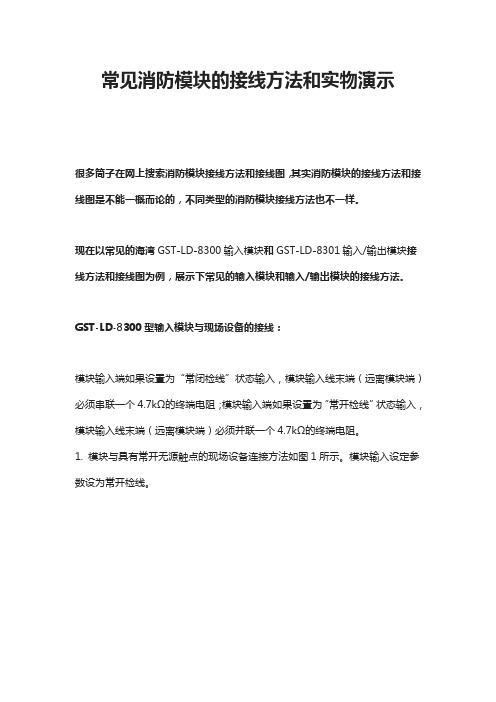

常见消防模块的接线方法和实物演示很多筒子在网上搜索消防模块接线方法和接线图，其实消防模块的接线方法和接线图是不能一概而论的，不同类型的消防模块接线方法也不一样。

现在以常见的海湾GST-LD-8300输入模块和GST-LD-8301输入/输出模块接线方法和接线图为例，展示下常见的输入模块和输入/输出模块的接线方法。

GST-LD-8300型输入模块与现场设备的接线：模块输入端如果设置为“常闭检线”状态输入，模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻；模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻。

1. 模块与具有常开无源触点的现场设备连接方法如图1所示。

模块输入设定参数设为常开检线。

图12. 模块与具有常闭无源触点的现场设备连接方法如图2所示，模块输入设定参数设为常闭检线。

图2GST-LD-8301型输入/输出模块与现场设备的接线：模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻；模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻。

模块为有源输出时,G和NG、V+、NO应该短接，COM、S-有源输出端应并联一个4.7kΩ的终端电阻，并串联一个IN4007二极管。

1. 模块通过有源输出直接驱动一台排烟口或防火阀等（电动脱扣式）设备的接线示意图如图3 (无源常开检线输入)、图4所示（无源常闭检线输入)：图3图42. 模块无源输出触点控制设备的接线示意图如图5(无源常开检线输入)、图6所示(无源常闭检线输入)：图5图6GST-LD-8301输入输出模块现场接线模拟：第一步：GST-LD-8301输入输出模块接线，需要准备1组RVS2*1.5(信号总线)线和1组BV2*2.5电源线，我们这里以两组普通线代替。

第二步：将线从底座后面的穿线孔穿过。

一、概述TX3207输入/输出模块（以下简称模块）符合国家标准GB16806-2006《消防联动控制系统》。

本模块用于控制具有动作信号输出的被动型消防设备(如：排烟口、送风口、防火阀等)，负责将火灾报警控制器的联动指令传送给受控设备，再将受控设备的动作反馈信号传送回火灾报警控制器。

本模块外形美观，采用插拔式结构，方便施工安装；采用专用集成芯片，具有强大的分析判断能力，可对所连接受控设备的控制线（断路状态、短路状态）、反馈线（断路状态、短路状态）进行检测，并通过指示灯给出状态指示。

注意：在输入线的末端（远离模块端）必须并联一个10KΩ的终端电阻，否则控制器将报该模块的“反馈线故障”。

由于输出线接有受控设备作为负载，故无须配接终端电阻；不可断开受控设备做试验，否则控制器将报该模块的“输出线故障”。

若回路联动设备全部为此模块，最大带载数量为30个。

二、特点1．二总线，无极性2．采用专用集成芯片3．总线、输入线、输出线之间均采用隔离设计，减少外部干扰的影响4．输入可设置为常开或常闭模式5．无源触点输出6．软硬件多级滤波，提高抗干扰能力7．插拔式结构，方便施工安装三、技术参数1．总线协议：T3协议2．工作电压：总线电压：15～28V（脉冲电压）3．工作电流：总线监视电流：≤0.5mA总线动作电流：≤6.5mA4．指示灯：输入指示灯：红色（正常监视状态闪亮一次，故障状态闪亮两次，反馈状态常亮）输出指示灯：红色（动作状态常亮）5．编码方式：电子编码（占一个总线地址点，编码范围在1～242之间任意设定）6.输出容量：触点容量30V/2.0A7．终端电阻：10KΩ8．线制：无极性二总线9．使用环境：温度：-10℃～55℃相对湿度：≤95%RH，不凝露10．外形尺寸：86mm×86mm×33mm（含底座）11．重量：约98g（含底座）12．执行标准：GB16806-2006四、结构特征和工作原理1．模块的外形尺寸及安装尺寸如图1所示（单位：mm）。

消防隔离模块的接线原理消防隔离模块是一种用于消防系统中的设备，主要用于隔离和保护消防设备与其他电气设备之间的电路。

它的接线原理主要包括输入电源接线、输出电路接线和信号接线。

首先，我们来看输入电源接线。

消防隔离模块通常需要接入电源以供其正常工作。

一般情况下，输入电源的接线包括接地线、零线和火线。

其中，接地线用于连接消防隔离模块的金属外壳与地面，以确保设备的安全可靠性。

零线用于连接消防隔离模块的零线输入端，而火线则用于连接消防隔离模块的火线输入端。

这样，通过正确接线，消防隔离模块就能够正常获取电源供电。

接下来，我们来看输出电路接线。

消防隔离模块的输出电路主要用于连接消防设备，如火灾报警器、喷淋系统等。

在接线时，我们需要根据具体的消防设备类型和要求，选择合适的接线方式。

一般情况下，输出电路接线包括接地线、零线和火线。

接地线用于连接消防隔离模块的金属外壳与地面，以确保设备的安全可靠性。

零线用于连接消防设备的零线输入端，而火线则用于连接消防设备的火线输入端。

通过正确接线，消防隔离模块就能够将电源信号传递给消防设备，实现其正常工作。

最后，我们来看信号接线。

消防隔离模块通常还需要接收来自其他设备的信号，并将其传递给消防设备或其他控制设备。

在接线时，我们需要根据具体的信号类型和要求，选择合适的接线方式。

一般情况下，信号接线包括信号输入线和信号输出线。

信号输入线用于连接其他设备的信号输出端，而信号输出线则用于连接消防设备或其他控制设备的信号输入端。

通过正确接线，消防隔离模块就能够将信号传递给相应的设备，实现其正常工作。

总结起来，消防隔离模块的接线原理主要包括输入电源接线、输出电路接线和信号接线。

通过正确接线，消防隔离模块能够正常获取电源供电，将电源信号传递给消防设备，并接收其他设备的信号并传递给相应的设备。

这样，消防隔离模块就能够实现对消防设备与其他电气设备之间电路的隔离和保护，确保消防系统的正常运行和安全可靠性。

消防模块接线原理
消防模块的接线原理如下：
1. 电源接线：将交流电源线（通常是220V）的火线（L）和
零线（N）分别连接到模块上的火线接线螺钉和零线接线螺钉上。

确保接线牢固并保持良好接触。

2. 报警装置接线：将报警装置的信号线（通常是开关量信号线）连接到模块上的输入端子。

根据报警装置的工作原理，选择适当的输入端子，并确保连接正确。

3. 警报器接线：将警报器的信号线连接到模块上的输出端子。

根据警报器的工作原理，选择适当的输出端子，并确保连接正确。

4. 扩展接线：在某些情况下，需要扩展连接其他设备或模块。

这时，可以将扩展设备的信号线连接到模块上的扩展输入端子或扩展输出端子。

在接线过程中，需要注意以下几点：
1. 确保电源线的接线正确，并接地保护措施到位，以防止电气安全事故的发生。

2. 接线时注意区分不同的信号线，避免接错线引起误操作或故障。

3. 确保接线牢固可靠，避免接触不良或松动导致的故障或断电。

4. 在接线完成后，检查各个接线点是否正确连接，排除潜在的接线问题，并进行必要的测试和调试。

GST-LD-8301输入/输出模块装配运用解释书(Ver.1.02,2008.02)一、概述GST-LD-8301输入/输出模块(以下简称模块),重要用于衔接须要火警报警掌握器掌握的消防联动装备,如排烟阀.送风阀.防火阀等,并可吸收装备的动作答复旌旗灯号.二、特色1.输出可设置为有源输出或无源输出方法.2.输入.输出具有检线功效.3.输入端可现场设为常开检线.常闭检线或自答复方法,可与无源触点衔接.4.地址码为电子编码,可由电子编码器事先写入,也可由掌握器直接更改,工程调试简即靠得住.5.电路部分和接线底壳采取插接方法,接触靠得住.便于施工.三、技巧特点1.工作电压：旌旗灯号总线电压：总线24V 许可规模：16V～28V电源总线电压：DC24V 许可规模：DC20V～DC28V2.工作电流：总线监督电流≤1mA 总线启动电流≤3mA电源监督电流≤5mA 电源启动电流≤20mA3.输入检线：常开检线时线路产生断路（短路为动作旌旗灯号）.常闭检线输入时输入线路产生短路（断路为动作旌旗灯号）,模块将向掌握器发送故障旌旗灯号4.输出检线：输出线路产生短路.断路,模块将向掌握器发送故障旌旗灯号5.输出容量：无源输出：容量为DC24V/2A,正常时触点阻值为100kΩ,启动时闭合,实用于12V~48V直流或交换有源输出：容量为DC24V/1A6.输出掌握方法：脉冲.电平（继电器常开触点输出或有源输出,脉冲启动时继电器吸应时光为10s）7.指导灯：红色（输入指导灯：巡检时闪亮,动作时常亮;输出指导灯：启动时常亮）8.编码方法：电子编码方法,占用一个总线编码点,编码规模可在1～242之间随意率性设定9.线制：与火警报警掌握器采取无极性旌旗灯号二总线衔接,与电源线采取无极性二线制衔接10.运用情形：温度：-10℃～+55℃相对湿度≤95%,不凝露11.外形尺寸：86mm×86mm×43mm(带底壳)12.壳体材料和色彩：ABS,瓷白13.重量：约145g(带底壳)14.装配孔距：60mm15.履行尺度：GB 16806-2006四、构造特点与工作道理1.模块外形示意图如图1所示.2.工作道理模块内嵌微处理器,微处理器实现与火警报警掌握器通信.电源总线失落电检测.输出掌握.输入旌旗灯号逻辑状况断定.输入输出线故障检测.状况指导灯掌握.模块吸收到火警报警掌握器的启动敕令后,吸合输出继电器,并点亮指导灯.模块吸收到装备传来的答复旌旗灯号后,将该信息传到火警报警掌握器.图1 外形示意图五、装配与布线警告：1.装配装备之前,请割断回路的电源并确认全体底壳已装配坚固且每一个底壳的衔接线精确无误.2.模块输入端假如设置为“常开检线”Ω的终端电阻;模块输入端假如设置为“常闭检线”Ω的终端电阻（具体接线办法见运用办法）.Ω的终端电阻,并串联一个IN4007二极管（具体接线办法见运用办法）.1.装配前应起首检讨外壳是否无缺无损,标识是否齐备.2.模块采取明装方法,底壳与模块间采取插接式构造装配,装配时只需拔下模块,从底壳的进线孔中穿入电缆并接在响应的端子上,再插好模块即可装配好模块.3.模块采取线管预埋装配,将底盒装配在86H50型预埋盒上,装配孔距为60mm(拜见图3),装配示意图如图2所示.预埋盒86H50模块布线管图2 进线管预埋示意图图3 端子示意图4.模块端子示意图如图3所示.接线解释如下：Z1.Z2：接掌握器两总线,无极性;D1.D2：DC24V电源,无极性;G.NG.V+.NO：DC24V有源输出帮助端子,将G和NG短接.V+和NO短接（留意：出厂默认已经短接好,若运用无源常开输出端子,请将G.NG.V+.NO之间的短路片段开）,用于向输出触点供给+24V旌旗灯号以便实现有源DC24V输出;无论模块启动与否V+.G间一向有DC24V输出;I.G：与被掌握装备无源常开触点衔接,用于实现装备动作答复确认（也可经由过程电子编码器设为常闭输入或自答复）;COM.S-：有源输出端子,启动后输出DC24V,COM为正极.S-为负极;COM.NO：无源常开输出端子.5.布线请求：Z1.Z2采取截面积≥mm2的RVS双绞线;电源线D1.D2采取截面积≥mm2的RV 线;G.NG.V+.S-.I采取截面积≥1.0mm2的RV线.六、测试1.建议至少每个月都对模块进行一次测试.2.模块在进行测试之前,应通知有关治理部分,并对掌握器进行恰当处理,防止消失不期望的报警联动.3.测试：在注册完成且监测状况下模块正常时,经由过程分灾报警掌握器直接启动,或联动启动现场装备,现场装备动作正常.模块输出指导灯常亮,如现场装备有动作答复旌旗灯号,模块能精确吸收,模块输入指导灯常亮,并将答复信息传到火警报警掌握器;当火警报警掌握器裁撤启动敕令后,模块输出指导灯熄灭,当现场装备裁撤动作,模块输入指导灯熄灭,模块上报正常信息;如上述情形均正常,则解释模块工作正常.4.测试停止后,经由过程分灾报警掌握器复位模块,并通知有关治理部分体系恢复正常.5.在测试进程中不合格的模块磨练其接线是否正常,然后再进行测试,如仍不克不及经由过程测试,则应返回维修.七、运用及操纵1.编码操纵：可运用本公司临盆的GST-BMQ-1B型或GST-BMQ-2型电子编码器进行现场编码,编码时将编码器与模块的总线端子Z1.Z2衔接,在待机状况,输入模块的地址编码（1－242）,按下“编码”键,编码成功显示“P”,错误显示“E”,按“消除”键回到待机状况.2.输入/输出设定参数：编码器在待机状况时,输入开锁暗码,按下“消除”键,此时锁已被打开;按下“功效”键,再按下数字键“3”,屏幕上最后一位会显示一个“—”,输入设定参数,按下“编码”键,屏幕大将显示一个“P”字,标明响应的设定参数已被写入,按“消除”键消除;输入加锁暗码,按“消除”键返回.本模块输入/输出设定参数出厂设为常开输入.有源输出（4）,现场可设定参数如表1所示.表13.被控装备反馈旌旗灯号检测方法的设置：在编码器开锁后,按下功效键,再按下数字键“4”后,输入设定参数13或40（13暗示随时检测反馈旌旗灯号,40暗示只有启动状况才检测反馈旌旗灯号）,然后按“编码”键,假如屏幕上显示一个“P”字,标明设置成功.八、运用办法1.模块经由过程有源输出直接驱动一台排烟口或防火阀等（电动脱扣式）装备的接线示意图如图4所示(a为无源常开检线输入,b为无源常闭检线输入)：a b图4 模块掌握电动脱扣式装备接线示意图2. 模块无源输出触点掌握装备的接线示意图如图5所示(a 为无源常开检线输入,b 为无源常闭检线输入)：a b图5模块无源输出触点掌握装备接线示意图九、 留意事项1. 请留意不要将模块触点直接接入交换掌握回路,以防强交换干扰旌旗灯号破坏模块或掌握装备！2. 本模块不克不及用于掌握气体灭火装备！。

消防设备的接线及接口要求一、消火栓按钮的接线：根据消火栓按钮的生产的要求和设计要求确定。

6根线接法：2根去消控中心的是总线。

4根到消火栓泵的是启泵线和反馈信号线。

（（６根线，２信号线＼２启泵线＼２回答灯线，有时不做反馈线，放了5根线!跳了一跟+24V线!）.2根报警线到控制器,4根到泵控柜。

有的设备可以用过总线电灯，就用4个线就够了。

其他的一般是5-6根线（当选5根线时，灯线与直接启动线有一根公用）。

4根线接法：仅用于手动控制时用2根启泵+2根应答灯线，共4根线。

两根启泵指示灯线、两根启泵线，通接接线可能优化一根线。

2根线接法：2根是仅用于手动控制时启泵。

火灾发生时，室内消火栓能否出水对火场的扑救工作起着至关重要的作用，而今城市中高层建筑林立，市政管网水压一般难以保证高层消火栓栓口出水压力，为降低造价，延长管网使用寿命，消防水系统一般常采用临时高压给水系统来保证消火栓栓口的出水压力以满足火场灭火要求，因而用来起动消防水泵，并保证消防管网及时充有压力水的消火栓按钮在消火栓系统中占据着很重要的作用。

规范要求消火栓按钮一般设置在消火栓箱内或带有玻璃的壁龛内，并要求按钮应有保护设施，防止小孩玩弄或误起动。

笔者在多年消防检测中发现许多建筑的消火栓按钮未设置在消火栓箱内，或设置在消火栓箱外的没有足够的保护措施，而直接由一个塑料方盒构成，很容易被毁坏，从而导致误报警时有发生。

所谓壁龛是指壁上小室，泛指墙上小室；通俗地说，指墙面上凹进去的洞穴，而不是直接凸露出墙面，这是一些施工单位图省事或不理解而随意设置的，是不符合规范要求的。

笔者认为，由于一些住宅楼、商业、娱乐建筑内居住或流动人员复杂，文化层次、道德修养也有很大的差异，难免会出现一些有意或不小心毁坏消防设施的行为，因而，笔者建议消火栓按钮应设在消火栓箱内，并没置在一定高度，防止孩童误动；而一些高级写字楼、公寓则可将消火栓按钮设置在箱外，有一定的保护措施，并用红色醒目标志标明其作用和使用方法，便于人员在火灾状态下使用。

消防模块的操作方法
以下是消防模块的操作方法：
1. 开启模块：将消防模块的电源线连接到电源插座，并确保模块开关处于打开状态。

2. 检查连接：确保消防模块与主控系统或其他设备之间的连接正确。

根据具体模块的设计，可能需要连接网络电缆、串口线或其他类型的连接线。

3. 配置参数：根据实际需求，对消防模块进行参数配置。

这可能包括设置报警阈值、检测范围、触发条件等。

4. 测试功能：进行功能测试，例如测试烟雾传感器、温度传感器、火焰传感器等是否正常工作。

可以使用测试用例或者模拟设备产生相应的测试信号，然后观察消防模块的反应情况。

5. 监控和报警：消防模块通常具备监控和报警功能。

在正常运行时，模块会持续监测环境中的火灾风险情况，并在检测到可疑情况时发出警报，例如声音提示、灯光闪烁等。

同时，模块还可以将警报信号发送给主控系统或其他相关设备，以便采取进一步的措施。

6. 维护保养：定期检查消防模块的工作状态，确保传感器和其他组件的正常运行。

清洁模块表面，避免积尘或其他杂物影响检测性能。

如果发现故障或异常情况，及时修复或更换问题部件。

请注意，不同品牌和型号的消防模块操作方法可能有所不同。

因此，在使用之前，建议参考产品说明书或联系厂家获取详细的操作指南。

Notifier消防报警设备NFS-3030敷线要求1，每台NFS-3030主机最多支持10个回路，每回路可安装159个探测器和159个模块，探测器的地址是1-159，模块的地址是1-159，手报消报算作模块地址。

回路总线是有极性要求的，所以敷设回路线时要求双色双绞线RVS2*1.5，以便安装调试时区分正负极性。

2，智能烟感探测器FSP-851和智能温感探测器FST-851，只需要回路总线；3，输入模块FMM-1，只需要回路总线；4，输出模块FCM-1，需要回路总线和24V DC电源线；5，手动报警按钮加电话插孔M500K，需要回路总线RVS2*1.5，和电话总线RVS2*1.5；6，消火栓按钮M500H，需要回路总线RVS2*1.5、泵运行灯回答线RVS2*1.5，和泵直接启动线RVS2*1.5；7，BEAM1224红外对射烟感探测器，需要回路总线和24V DC电源线；10，P2475RLZ声光报警器，需要24V DC电源线；11，LCD100楼层显示器，需要一根RVS2*1.5 RS485通讯线和一根RVS2*1.524V DC电源线，RS485通讯线的敷设方式是从报警主机起将每台楼层显示器串联，不能T接；12，气体灭火控制盘RP-1002PLUS敷线方式，一报烟、二报温、电磁阀、警铃、声光报警器、压力开关、放气指示灯，各需要一根RVS2*1.5，紧急启停按钮NBG-1002需要8*1.0芯线，13，NFS-3030报警主机主电源需要AC220V 5A；RP-1002PLUS气体灭火盘主电源需要AC220V 1A；14, 硬线联动控制卡POM-8A，可为8台需要硬拉线控制的设备提供起停控制，并监视该设备的运行及故障状态，每台被控设备需要从POM-8A放出6条线，其中两条为起停控制线；两条为运行状态监视线；两条为故障状态监视线。

这6条线可以为BV1.0也可以是3条RVS双色双绞线。

15，消防联动电源需要施工方根据现场情况另配，我方提供的主电源不含联动电源。

安装、使用产品前，请阅读安装使用说明书GST-LD-8301输入/输出模块安装使用说明书(Ver.1.02,2008.02)一、概述GST-LD-8301输入/输出模块(以下简称模块)，主要用于连接需要火灾报警控制器控制的消防联动设备，如排烟阀、送风阀、防火阀等，并可接收设备的动作回答信号。

二、特点1.输出可设置为有源输出或无源输出方式。

2.输入、输出具有检线功能。

3.输入端可现场设为常开检线、常闭检线或自回答方式，可与无源触点连接。

4.地址码为电子编码，可由电子编码器事先写入，也可由控制器直接更改，工程调试简便可靠。

5.电路部分和接线底壳采用插接方式，接触可靠、便于施工。

三、技术特性1.工作电压：信号总线电压：总线24V 允许范围： 16V～28V电源总线电压：DC24V 允许范围：DC20V～DC28V2.工作电流：总线监视电流≤1mA 总线启动电流≤3mA电源监视电流≤5mA 电源启动电流≤20mA3.输入检线：常开检线时线路发生断路（短路为动作信号）、常闭检线输入时输入线路发生短路（断路为动作信号），模块将向控制器发送故障信号4.输出检线：输出线路发生短路、断路，模块将向控制器发送故障信号5.输出容量：无源输出：容量为DC24V/2A，正常时触点阻值为100kΩ，启动时闭合，适用于12V~48V直流或交流有源输出：容量为DC24V/1A6.输出控制方式：脉冲、电平（继电器常开触点输出或有源输出，脉冲启动时继电器吸合时间为10s）7.指示灯：红色（输入指示灯：巡检时闪亮，动作时常亮；输出指示灯：启动时常亮）8.编码方式：电子编码方式，占用一个总线编码点，编码范围可在1～242之间任意设定9.线制：与火灾报警控制器采用无极性信号二总线连接，与电源线采用无极性二线制连接10.使用环境：温度： -10℃～+55℃相对湿度≤95%，不凝露11.外形尺寸：86mm×86mm×43mm(带底壳)12.壳体材料和颜色：ABS，瓷白13.重量：约145g(带底壳)14.安装孔距：60mm15.执行标准：GB 16806-2006四、结构特征与工作原理1.模块外形示意图如图1所示。

消防报警系统输入输出模块工作原理
展开全文
在消防报警系统中输入输出模块的工作原理具体是什么，也就是输入输出模块实际上是怎么工作的。

我们来具体介绍输入输出模块的工作原理。

实际上在输入输出模块中内嵌一个微处理器，通过微处理器实现与火灾报警控制器通讯、电源总线掉电检测、输出控制、输入信号逻辑状态判断、输入输出线故障检测、状态指示灯控制。

模块接收到火灾报警控制器的启动命令后，吸合输出继电器，并点亮指示灯。

输入输出模块接收到设备传来的回答信号后，将该信息传到火灾报警控制器。

主要要用于连接需要火灾报警控制器控制的消防联动设备，如警铃、声光报警器、防火卷帘门、水泵、排烟风机、电梯、广播切换等。

现在我们用4个设备来对输入输出模块的工作原理进行具体说明：烟感、控制器、输入输出模块、消防泵。

烟感探测器测到有火情时传输信息给控制器，控制器通过输入输出模块的输出端，给消防泵信号，启动消防泵，消防泵启动后通过输入输出模块的输入端将启动信息传送给控制器。

实际上的消防报警系统中的输入输出模块就是这样进行工作的。
