九年级物理电学实验题及答案

九年级物理培优训练及详解---电学实验题1．小明在“测量小灯泡电功率”的实验中，所用电源电压恒定为6V，小灯泡的额定电压为2.5V，正常发光时的电阻约为10Ω，所用滑动变阻器的规格为“20Ω；1.5A”。

（1）在图甲中用笔画线代替导线完成实验电路，要求：滑动变阻器的滑片P向左移动时，小灯泡变亮_______。

（2）在连接电路时，开关应处于_______；在闭合开关前，滑动变阻器的滑片P应处于最_______（选填“左”或“右”）端。

（3）当闭合开关后，无论怎样移动滑动变阻器的滑片，发现小灯泡都不亮，但电压表有示数，而电流表无示数，则电路故障可能是_______（选填字母序号）。

A．滑动变阻器短路B．小灯泡短路C．小灯泡断路D．电压表接触不良（4）当小灯泡L正常发光时电流表的示数如图乙所示，则电流表的读数为_______A，则小灯泡的额定电功率是_______W。

（5）小明在调节滑动变阻器滑片的过程中，小灯泡逐渐变亮，原因是小灯泡的实际功率逐渐_______（选填“增大”、“减小”或“不变”），然后小灯泡突然熄灭，电压表示数_______（选填“变大”、“变小”或“不变”），经检查发现小灯泡_______（选填“短路”或“断路”）。

2．如图甲为小致做“伏安法测电阻”的实验电路（1）在连接电路时，开关应______；（2）在图甲所示的电路中，有一条导线连接错误，该导线是第______条（从图中选填导线序号），闭合开关后，电压表的指针______（选填“偏转”或“不偏转”）；（3）改正错误后再进行实验，闭合开关前应将滑动变阻器的滑片P调至最______端（选填“左”或“右”）；（4）某次测量中，电压表的示数为2V，电流表的示数如图乙所示，此次测得的电阻值为______Ω；（5）实验中多次测量的目的是______；（6）小致做完以上实验后，又利用如图丙所示的电路，测量另一个未知电阻R x的阻值（R0是已知阻值的定值电阻）；①只闭合开关S1，电流表的示数为I1；②开关S1、S2都闭合后，电流表的示数为I2；③请写出未知电阻R x的阻值表达式R x＝______（用I1、I2和R0表示）。

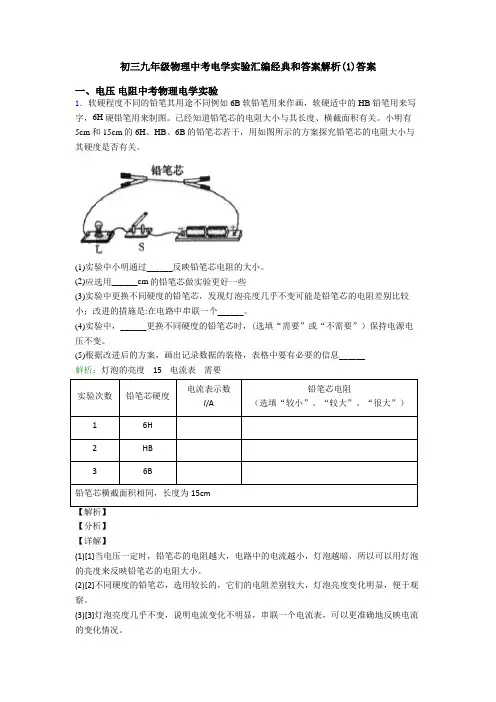

初三九年级物理中考电学实验汇编经典和答案解析(1)答案一、电压电阻中考物理电学实验1．软硬程度不同的铅笔其用途不同例如6B软铅笔用来作画，软硬适中的HB铅笔用来写字，6H硬铅笔用来制图。

已经知道铅笔芯的电阻大小与其长度、横截面积有关。

小明有5cm和15cm的6H、HB、6B的铅笔芯若干，用如图所示的方案探究铅笔芯的电阻大小与其硬度是否有关。

(1)实验中小明通过______反映铅笔芯电阻的大小。

(2)应选用______cm的铅笔芯做实验更好一些(3)实验中更换不同硬度的铅笔芯，发现灯泡亮度几乎不变可能是铅笔芯的电阻差别比较小；改进的措施是:在电路中串联一个______。

(4)实验中，______更换不同硬度的铅笔芯时，(选填“需要”或“不需要”）保持电源电压不变。

(5)根据改进后的方案，画出记录数据的装格，表格中要有必要的信息______解析：灯泡的亮度 15 电流表需要实验次数铅笔芯硬度电流表示数I/A铅笔芯电阻（选填“较小”、“较大”、“很大”）16H2HB36B铅笔芯横截面积相同，长度为15cm【分析】【详解】(1)[1]当电压一定时，铅笔芯的电阻越大，电路中的电流越小，灯泡越暗，所以可以用灯泡的亮度来反映铅笔芯的电阻大小。

(2)[2]不同硬度的铅笔芯，选用较长的，它们的电阻差别较大，灯泡亮度变化明显，便于观察。

(3)[3]灯泡亮度几乎不变，说明电流变化不明显，串联一个电流表，可以更准确地反映电流的变化情况。

(4)[4]研究不同硬度铅笔芯的电阻与硬度的关系，应该控制其它因素相同，所以需要保持电源电压不变。

(5)[5]实验时，要控制铅笔芯长度和横截面积相同，进行多次实验，由于没有电压表，所以不能测出铅笔芯的电阻值，只能通过电流表示数来比较其电阻大小，所以设计表格如下：实验次数铅笔芯硬度电流表示数I/A铅笔芯电阻（选填“较小”、“较大”、“很大”）16H2HB36B铅笔芯横截面积相同，长度为15cm2．在某次综合实践活动中，晓益利用蓄电池（电压为 24V）、电压表（量程为 0～15V）、校准电阻 R0、滑动变阻器R（最大阻值为100Ω）等器材，设计了一种测定油箱内油量的方案（图甲），选配合适的校准电阻值，能够使油箱装满汽油，滑动变阻器的触片在某一端时，油量表示数为最大值（即电压表示数达到最大值）油箱中的汽油用完，滑动变阻器的触片在另一端时，油量表示数为零（即电压表示数为零）（1）校准电阻除了可以校准表盘，还有什么作用？ _________（2）校准电阻的阻值为多少？ _________（3）另一个小组的大中同学设计了如图乙所示的电路，请你从能耗的角度分析这种方案的优点．___解析：见解析见解析见解析【解析】【详解】（1）由题知，电源电压U=24V，电路中若没有校准电阻R0，则R两端电压等于电源电压24V，超过了电压表量程0-15V，会被烧坏，所以校准电阻R0串联在电路中，除了可以校准表盘，还起到分压的作用，能避免电压超过电压表量程而损坏；（2）当油箱装满汽油，由图甲知，滑片在下端，此时变阻器连入阻值最大，电压表示数达到最大值15V，所以电路中电流：I=I 0=I R =150.15100R U V A R ==Ω=0.15A ， 所以R 0的阻值：R 0=0002415600.15R U U U V V I I A--===Ω （3）由图乙知，滑动变阻器始终以最大值串联入电路中，电压表示数U V =IR 滑，能反映测量的变化情况，且电路中电阻始终处于最大值，由P=2U R可知电路中功率最小，由W=Pt 可知，同样时间内电路消耗的电能最少，所以乙图的电路设计可以节能．3．如图所示是小明“探究串联电路中电压的关系”的实验电路图．（1）实验步骤A ．按图甲所示接好电路，在连接电路的过程中，开关应________．检查电路无误后，闭合开关前，滑片P 应置于最________端．B ．滑片P 移到适当位置，用电压表测出定值电阻R 0两端的电压U 1 ．C ． ________．D ．保持滑片P 不动，用电压表测出a 、b 两点之间的电压U ．E ．移动滑片P 的位置，重复步骤B 、C 、D 两次．（2）讨论交流小明得出的结论：串联电路中各个电阻两端的电压相等，总电压等于各个电阻两端电压之和．而另一小组的小芳得出的结论是：串联电路中各个电阻两端的电压不相等，总电压等于各个电阻两端电压之和．请你帮她们分析原因是________．这样得出的结论具有________性，是不科学的．（3）小明测电阻R 0两端的电压时，电压表示数如图乙所示，则此时R 0两端的电压为 ________．（4）小明按图甲所示接好电路，闭合开关S ，无论怎样移动滑片P ，灯泡都不亮，但电压表有读数，经检查：除灯L 和定值电阻R 0外，其余都没有问题，则电路中存在的故障可能是________．为进一步确定故障，应将电压表接在________两端，并观察电压表有无示数．（5）小明在测灯L 两端的电压时，直接将接线b 改接在a 上，你觉得是否妥当，并说明原因________．解析：断开 右端 保持滑片P 不动，用电压表测出灯L 两端的电压U 2 小明选的灯L 和R 0的阻值相同，而小芳选的灯L 和R 0的阻值不同 偶然 1.2 灯L 短路或R 0断路 滑动变阻器 不妥，这样电压表的正、负接线柱接反了【解析】试题分析：（1）在连接电路时开关必须是断开的，为防止接错时损坏电路元件，在闭合开关前，要将滑动变阻器的阻值调到最大端，为了探究串联电路的电压关系，还得测量灯两端电压．（2）串联电路中电压的分配和电阻成正比，小明测的电压相等说明，小明选的灯L和R0的阻值相同，而小芳选的灯L和R0的阻值不同．实验次数少，实验具有偶然性．（3）电压表读数注意所接的接线柱．（4）电压表有示数说明是灯L短路或R0断路．把电压表并接在滑动变阻器两端，如果有示数说明是L短路，无示数是R0断路．（5）连接电路时注意电压表的正负接线柱．4．在探究“串联电路电压的规律”实验中.(1)小珊想电压表测灯L1的两端电压,连接电路如图所示,分析小灯泡的发光情况：______电压表实际测哪两端电压_______(2)图中只有一根导线连错,请在连错的导线上画“X”,并用笔画线表示导线将电路连接正确. ________________(3)改正电路后,闭合开关,如图所示,电压表示数为________________,若电源电压为3V, 则L2两端的电压为______．解析：L1亮，L2不亮L1两端电压 1.9V 1.1V【解析】【详解】解:(1)电压表并联在L1两端，但是和L2是串联的，电压表的电阻很大，影响了的工作，所以不亮，电压表测L1两端电压，(2)先把两个灯泡串联在电路中，开关串联在电路中，然后再把电压表并联在L1两端。

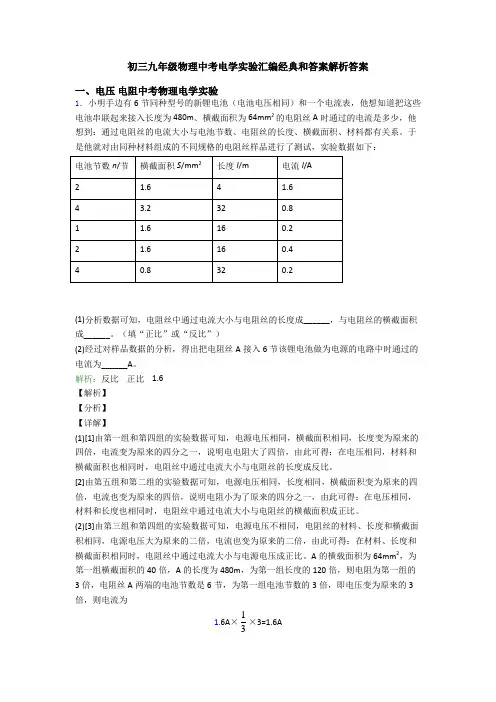

初三九年级物理中考电学实验汇编经典和答案解析答案一、电压电阻中考物理电学实验1．小明手边有6节同种型号的新锂电池（电池电压相同）和一个电流表，他想知道把这些电池串联起来接入长度为480m、横截面积为64mm2的电阻丝A时通过的电流是多少，他想到：通过电阻丝的电流大小与电池节数、电阻丝的长度、横截面积、材料都有关系。

于是他就对由同种材料组成的不同规格的电阻丝样品进行了测试，实验数据如下：(1)分析数据可知，电阻丝中通过电流大小与电阻丝的长度成______，与电阻丝的横截面积成______。

（填“正比”或“反比”）(2)经过对样品数据的分析，得出把电阻丝A接入6节该锂电池做为电源的电路中时通过的电流为______A。

解析：反比正比 1.6【解析】【分析】【详解】(1)[1]由第一组和第四组的实验数据可知，电源电压相同，横截面积相同，长度变为原来的四倍，电流变为原来的四分之一，说明电电阻大了四倍，由此可得：在电压相同，材料和横截面积也相同时，电阻丝中通过电流大小与电阻丝的长度成反比。

[2]由第五组和第二组的实验数据可知，电源电压相同，长度相同，横截面积变为原来的四倍，电流也变为原来的四倍，说明电阻小为了原来的四分之一，由此可得：在电压相同，材料和长度也相同时，电阻丝中通过电流大小与电阻丝的横截面积成正比。

(2)[3]由第三组和第四组的实验数据可知，电源电压不相同，电阻丝的材料、长度和横截面积相同，电源电压大为原来的二倍，电流也变为原来的二倍，由此可得：在材料、长度和横截面积相同时，电阻丝中通过电流大小与电源电压成正比。

A的横载面积为64mm2，为第一组横截面积的40倍，A的长度为480m，为第一组长度的120倍，则电阻为第一组的3倍，电阻丝A两端的电池节数是6节，为第一组电池节数的3倍，即电压变为原来的3倍，则电流为1.6A×13×3=1.6A2．小东和小文利用如图所示的电路探究串联电路中用电器两端电压的关系。

初三物理电学试题答案及解析1.下列四组物体中，在通常情况下都容易导电的是A．石墨棒、人体、金属B．陶瓷、汽油、盐溶液C．橡胶、玻璃、毛皮D．纯净水、铁丝、湿木头【答案】A【解析】常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等．题中所列物质，只有石墨棒、人体、金属、盐溶液、铁丝、湿木头是导体，其他都是绝缘体．故选A2.如图所示为家用电饭锅，与它有关的下列数据最符合实际的是（）A．正常工作时的电流是0.01 AB．正常工作时的电压为12 VC．正常工作时的功率为700 WD．正常工作1小时消耗的电能约为360 J【答案】C【解析】如果电流是0.01 A，电功率约为2.2W，不符合实际，A错；正常电压应为220V，B错；正常工作时的功率为700 W ，电流约为3A，符合实际，C正确；正常工作1小时消耗的电能约为2520000J，D错；应选C。

【考点】常用数据的判断3.一台家用电脑处于待机状态下的电功率大约是10W，它表示1s内电流做的功是 J。

如果这台电脑平均每天的待机时间以10h计算，那么待机的状态下100天消耗的电能是kW•h。

【答案】10 10【解析】P= 10W，t= 1s，W=Pt=10W×1s=10J；电流做的功是10J。

如果这台电脑平均每天的待机时间以10h计算，那么待机的状态下100天消耗的电能是W=10J×10h×100×3600s=36000000J=10kW【考点】电功计算4.物理学家在科学发展的历程中，做出了杰出的贡献。

下列叙述符合历史事实的是A．牛顿最早发现了“磁偏角”B．法拉第首先发现了电流的磁效应C．阿基米德最早总结了杠杆平衡条件D．奥斯特首先发现了电磁感应现象【答案】C【解析】最早发现磁偏角的是沈括，首先发现电流的磁效应的是奥斯特，最早总结杠杆平衡条件的是阿基米德，首先发现电磁感应现象的是法拉第。

正确的选项是C。

【考点】物理学史5.（7分）小明同学利用如下图甲所示电路来探究串联电路中导体两端电压与导体的电阻的关系，图中R0的阻值为10，电源电压恒为3 V；他分别用5、10、20三个电阻替换Rx接在ab之间，并读出对应的电压表的示数，绘制成如图乙所示的Ux—R图像。

中考物理电学实验探究经典习题1、为探究影响电阻大小的因素，甲同学利用同一种合金材料的a、b、c三条电阻丝进行实验，a、b长度相同，b、c粗细相同，如图1所示。

连接电路，分别接通a、b、c，电流表的三次示数如图2所示，根据示数可以得出以下结论：①比较a、b两次电表示数，可以得出电阻大小跟导体 有关。

②比较b、c两次电表示数，可以得出电阻大小跟导体 有关。

③由实验可以得出：三个电阻丝阻值从大到小关系是 。

（2）乙同学利用这套实验器材试图对电热与电阻的关系进行探究：①考虑到没有计时工具，他用小木棍蘸取等量蜡烛油分别粘放在a、b、c电阻丝的中点处，然后使a、b、c电阻丝能同时通电发热。

乙同学是想利用 来反映电阻丝发热量的大小。

②乙同学选择的电路图如图3所示，采取的是三个电阻丝 （选填“串联”或“并联”）的连接方式，请你将未完成的电路连线补充完整。

③接通电路，观察到小木棍掉落的先后顺序是 。

结合实验现象和甲同学实验得到的电阻大小关系，乙同学推测出：通电时间相同的情况下，，发现该结论与已学的焦耳定律不符。

电阻大的电阻丝产生的电热 （选填“多”或“少”）请你帮助他进行解释：在相同的通电时间内，当时，电阻大的电热就多；当时，电阻大的电热就少。

3V，定值电阻R2、用如图甲所示的电路探究“通过导体的电流与电压的关系”，电源电压为R的最大阻值为20Ω。

的阻值为10Ω，滑动变阻器'（1）用笔画线代替导线把图乙所示的实物图连接完整，要求滑片P向右移动时电流表示数变小；（2）闭合开关前将滑动变阻器的滑片调至B端的目的是______。

闭合开关，移动滑片，发现电流表无示数，电压表示数接近电源电压，若电路仅有一处故障，故障是______；（3）排除故障后，调节滑动变阻器，记录数据如下表。

请在图所示的坐标纸中把未标出的两个点描出来并画出I-U图像；序号 1 2 3 4 5电压U/V 1.2 2.0 2.2 2.4 2.8电流I/A 0.12 0.20 0.22 0.24 0.28分析图像可得：电阻一定时，通过导体的电流与导体两端的电压成正比；（4）若探究“通过导体的电流与电阻的关系”，需要用到阻值为5Ω、10Ω、15Ω、20Ω、25Ω的电阻。

中考物理总复习《电学实验》专项测试题(附带答案）学校:___________班级：___________姓名：___________考号：___________ 1．（1）在“探究串联电路的电压关系”的实验中，如图1.①根据电路图，在连接电路时，开关应处于（选填“闭合”或“断开”）状态。

①连接好电路，闭合开关，若L2断路，则电压表（选填“有示数”或“无示数”）。

（2）在“探究并联电路的电流关系”的实验中。

①某组实验中测出了L1、L2支路和干路上的电流分别为I A、I B和I C，I A=0.54A，I B的示数如图2所示，则I C= A。

根据多次测量实验结果，在误差允许范围内，你认为多次实验的目的是。

2．在“探究导体的电流跟电阻的关系”实验中，老师提供的器材有：电源（电压恒为3V），电流表、电压表和开关各一个，五个定值电阻（5Ω、10Ω、15Ω、20Ω、30Ω，50Ω），滑动变阻器（规格是“20Ω，2A”），导线若干。

（1）图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线。

( )（2）在开关闭合前，应将滑动变阻器的滑片滑至最（选填“左”或“右”）端。

（3）电路连接无误后，闭合开关，小明先后将5Ω和10Ω的电阻分别接入电路，移动滑片P进行了二次实验，数据如图乙表格所示，小明紧接着再将20Ω的定值电阻替换10Ω的电阻后，直接读出电流表示数示为A。

（4）小明为了使实验能继续顺利进行，还可以使用的定值电阻有。

（写出具体的电阻值）（5）小明将电阻换成标有“2.5V”字样的小灯泡，测量其不同电压下的电功率。

①正确连接电路，闭合开关，发现小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这种现象的原因是；①排除故障，继续实验，根据实验数据画出I﹣U图像（如图丙）。

由此可求出小灯泡正常发光时的功率为W；（6）完成上述实验后，小明又利用上述器材重新设计了电路（增加了一个滑动变阻器）如图丁，测量另一个小灯泡的额定功率，这个小灯泡正常工作的电流为I1。

2023年中考物理二轮专题复习：《电学》实验题姓名：___________班级：___________考号：___________1．物理实验小组利用如图所示的装置探究并联电路电流规律。

（1）连接电路时，应将开关S___________（选填“闭合”或“断开”）；乙图的实物图中还差一根导线未连接，请根据甲图的电路图将其连接好.（2）在实验过程中，两盏灯都突然熄灭，但电流表A有示数。

若整个电路只有一处发生故障，则可能是___________（选填“短路”或“断路”）；进一步发现，此时电流表A1有示数而电流表A2无示数，则可以确定发生故障的是___________（选填“L1”或“L2”）；（3）排除故障后，实验小组用电流表测出通过L1、L2和干路的电流，并在下表中记录数据。

其中第三次实验电流表A1的指针在丙图的位置，则读数为___________A；（4）本组的小华同学分析数据时认为第三次实验时，电流表A2的读数是错误的，错误的原因是___________；修正数据后，小华认为：并联电路干路电流等于各支路电流之和，且各支路电流相等。

你认为这个结论___________（选填“可靠”或“不可靠”）；接下来应该更换___________的灯泡进行实验。

2．探究“电流与电阻的关系”时，可供实验器材有：三节新的干电池（电压为4.5V）、电流表、电压表、滑动变阻器（标有“20Ω 2A”字样）、定值电阻5个（5Ω、10Ω、15Ω、20Ω、50Ω），开关一个，导线若干。

小静等同学设计了如图甲所示的电路图：（1）请用笔画线代替导线将图乙中的实物图连接完整，要求：滑片向右移动时电阻变大；___________ （2）闭合开关，电流表无示数，电压表有示数，并接近电源电压，则故障原因是：_____ ______；（3）排除故障后，将定值电阻由5Ω更换为10Ω时，应向___________（选填“左”或“右”）适当调节滑动变阻器的滑片，使电压表示数保持不变；（4）图丙是根据实验数据画出的定值电阻的I-R图像，其中阴影部分面积表示的物理量是___________，其数值为___________；（5）实验中，在接入50Ω的定值电阻后，小静同学无论怎样移动滑片，都不能使电压表示数达到原来的数值，为了能完成这次实验，小静采取的措施可行的是___________；A．调高电源电压B．更换一个最大阻值为30Ω的滑动变阻器C．再串联一个10Ω的电阻D．将电压表改接到滑动变阻器两端（6）如图图像中能大致反映本实验中各物理量之间关系的是___________。

中考《电学》实验探究题专题训练 (10)1．采用图的电路装置探究“电流产生的热量跟什么因素有关”。

接通电源，瓶内的空气被加热后膨胀，使U形管的液面发生变化，通过观察U形管的液面变化情况比较出瓶内电阻丝的发热多少。

(1)图所示是探究电流产生的热量跟_____的关系，通电一段时间_____（选填“左瓶”或“右瓶”）内的电阻丝产生的热量多。

(2)让实验装置冷却到初始状态，把右瓶并联的两根电阻丝都放入瓶内，接通电源比较两瓶内电阻丝发热多少。

此时该装置是探究电流产生的热量跟_____的关系，通电时间和前面一样后电阻丝产生的热量_____（选填“左瓶”、“右瓶”、“两瓶一样”）多。

从U形管的液面变化情况来看要比上一次_____。

（填“大”或“小”）2．为完成“探究电流与电阻的关系”实验，小海同学从实验室取得以下器材：电压恒为4.5V的电池组，电流表，电压表，开关，5Ω、10Ω、25Ω的定值电阻各一个，规格为“40Ω1A”的滑动变阻器，导线若干。

（1）连接电路时，开关应_______。

请用笔画线代替导线，在图甲中将实物电路连接完整。

要求滑片P向右滑动时电流表示数变大；（____________）（2）小海将10Ω电阻接入电路，闭合开关，移动滑动变阻器滑片，直到电压表示数如图乙所示，记为_______V，并记录电流表的示数；接着保持滑片位置不变，将电阻换为25Ω后，为保证电压表的示数不变，应向_______（填“左”或“右”）移动滑片；（3）通过实验得到电流随电阻变化的图象如图丙所示，由此可知：_______一定时，通过导体的电流与其电阻成_______比；（4）在小海实验基础上，为了得到更多组数据，需要更多规格的定值电阻，则选用的定值电阻最大阻值不允许超过_______Ω；（5）某次实验，更换电阻R，合上开关后，电压表有示数，电流表无示数，其原因可能是_______；（6）小金想将定值电阻换成小灯泡来探究电流与电压的关系，小胡认为他的实验方案不可行，小胡的理由是____________。

中考实验专题研究一、实验题（共 20 小题）1、测定小灯泡的额定功率，电路如图所示(图中未标出电流表、电压表的符号)，已知灯泡的额定电压为2.5伏特。

(1)在图的甲乙两圆圈中填上所用电流表和电压表的符号。

(2)闭合开关之前，变阻器的滑动片P应置于_______端(填a或b)，实验过程中，变阻器的作用是_______。

(3)当灯泡正常发光时，灯泡两端的电压应为_______伏特，若电流表的示数如图所示，则通过灯泡的电流强度为_______安培，灯的额定功率为_______瓦特。

2、在测定额定电压为2.5伏特的小灯泡功率的实验中：(1)根据下图中给出器材把实验电路图画出来(2)用笔画线代替导线，把下图中器材连接成实验电路。

(3)在闭合开关前，下图中滑动变阻器的滑片P应滑到____________端位置(4)闭合开关后，调节滑动变阻器，测得三组数据如下：额3、用下图的电路来测定额定电压为3.8伏特的小灯泡的功率。

(1) 图中滑动变阻器R的作用是通过调节____________来达到改变小灯泡 ____________的目的。

在合上开关前，应调节滑动变阻器的阻值处于 ______的位置，以保护 _________ 和________不受损坏。

(2) 实验中最少要用_____ 节干电池_____联作电源，这时电压表的量程应选用 ____ 。

测小灯泡的额定功率时，要调节滑动变阻器，使电压表示数为______伏特，若此时电流表的示数是0.4安培，则小灯泡的额定功率是_____瓦特。

若调节滑动变阻器，使伏特表的示数变为4.2伏特，这时电流表的示数应是 _______安培，小灯泡的实际功率是 _____瓦特。

4、为了测量标有“2.5V”的小灯泡的额定功率，某同学选用电流表的量程为0-0.6安培，电压表的量程为0-3伏特。

(A) 连接电路前，必须使用开关_______；闭合开关前，调节滑动变阻器，使电路中的_______；调节滑动变阻器时，应观察________表，使指针指在_______。

初三物理《电路实验》专题训练1．如图(a)是某小组同学做“用电压表、电流表测电阻”实验的电路：(1)在连接电路时，电键应_______。

（选填“闭合”或“断开”）(2)该同学在闭合电键前，应该将滑动变阻器的滑片P 移到_______端；(选填“A ”或“B ”)使用电流时，所测电流不得超过它的_______，必须使电流从它的_______接线柱流 进。

实验中如果要增大电路中的电流大小，可以_____________________。

(3)闭合电键后，该同学移动滑动变阻器滑片，电流表、电压表示数如图(b)所示，此时测得的电流为_______安，电压为_______伏，则由该组数据计算出该次实验测得的电阻值为_______欧。

2．如图(a)所示的电路为“用电流表、电压表测电阻”的实验电路，请填写：(1)实验目的：伏安法测电阻，要求_______，求电阻的平均值。

(2)实验原理：______________。

(3)实验过程中，某次测量时，电压表和电流表的示数如图(b)所示，可得电阻值为______________欧。

(4)若某次实验时，电压表出现了故障不能使用，该同学选添了一个阻值已知的定值电阻Ro ，其实验操作过程如下：①在R x 位置替换接入R 0，测得电流表的示数为I0；②去掉R 0，重新接入R x ，测得电流表的示数为I 。

该同学得出R x 的阻值为R x ＝0I IR 0。

请指出该同学实验中的错误之处：____________________________。

3．小王同学在“用电流表、电压表测电阻”的实验中，将最后一根导线连接完毕后，发现电流表和电压表都有较大的示数，其原因可能是：____________________________ 和_______________________________________________________________。

他在发现问题后，重新进行实验，前两次测得的电阻值分别为5.2欧和5.4欧。

一、实验,探究题1、如图13是“探究串联电路电流特点”的实验电路图：（1）实验中，选择两个小灯泡的规格是的(填“相同”或“不相同”)．（2）下表是某同学实验中的二组数据：指出上述表格所记录的数据中，明显错误的数值是，造成错误的原因是．（3）实验中某同学发现两个串联的小灯泡中，一个发光，一个不发光，造成其中一个小灯泡不发光的原因是( )Ａ．通过灯泡的电流小Ｂ．灯泡的灯丝断了Ｃ．灯丝的电阻小Ｄ．小灯泡靠近负极2、在用“伏安法测小灯泡的电阻”实验中.（1）在图甲中，请你将电压表正确连入电路，完成电路的连接.（2）在闭合开关之前，图中滑动变阻器的滑片应放在端.（填“左”或“右”）（3）若某次测量时电压表和电流表的示数如图乙所示，则电压表的示数为 V，灯泡的电阻RL= Ω.（4）小明同学在做实验时，电路连接无误. 闭合开关后，发现电流表的指针明显偏转，而电压表的示数为零. 该故障的原因可能是 .3、小林用电压表和电流表测额定电压是2.5V小灯泡正常发光时的电阻值，实验电路如图甲所示。

（4分）（1）闭合开关之前，滑动变阻器的滑动片应位于端（选填“左”或“右”）。

（2）小林闭合开关，将滑动变阻器的滑动片滑动到如图甲所示的位置时，电压表示数如图乙所示，为使小灯泡正常发光，滑动变阻器的滑动片应向边滑动（选填“左”或“右”）。

当小灯泡正常发光时，电流表的示数如图丙所示，则电流表的示数是 A，小灯泡正常发光时的电阻值是Ω。

4、小刚在“探究通过导体的电流与电压、电阻的关系”实验中，（1）在研究电压的变化对电流的影响时，他连接的电路如图所示，但电路中有一根导线接错了，请你用笔在图中将接错的导线上打“×”，把正确的接线画上：（2）在研究电阻对电流的影响时，把定值电阻由5Ω换成10Ω，闭合开关后同步一步的操作是：调节滑动变阻器的滑片，保持_________不变，此实验方法是_______________（4分）。

（3）如果小亮在实验中发现电流表、电压表的读数都偏大，调节滑动变阻器的滑片时，两表示数均无变化，适当减小电源电压后，两表示数才相应减小，你认为出现这一故障的原因是________________5、如右图所示的是小灯泡的U—I变化曲线。

初三物理温习—设计实验题—电学1证明：“加在导体两头的电压与导体的阻值成正比”。

1．实验桌上有如下器材：符合实验要求的电源一个、符合实验要求的电流表和电压表各一支、开关一个、各类阻值已知的定值电阻和导线假设干， 请你设计一个实验证明：“加在导体两头的电压与导体的阻值成正比”。

（1）实验电路图：（1分） （2）实验步骤：（2分）答案（2）①按电路图连接好电路。

②把电压表并在R 1的两头，记录电流表、电压表的示数，I 1、U 1。

③把电压表依次并在R 2 、R 3…R 6两头，并别离记录相应的电流值和电压值。

④依照IUR 计算出R 1…R 6的阻值。

2证明：“当电阻一按时，通过电阻的电流与该电阻两头的电压成正比” 2．（4分）实验桌上有如下器材：电源电压必然的电源一个、电流表一个、电压表一个、开关6个、阻值相同的定值电阻和导线假设干。

小玲想用实验桌上的器材，设计一个实验证明：“当电阻一按时，通过电阻的电流与该电阻两头的电压成正比”。

请你依照上述要求帮忙小玲画出实验电路图，并写出实验步骤。

（1）实验电路图： （2）实验步骤：答案实验电路图如下图：（1分）实验步骤：①按图连接电路。

②闭合开关S 1，测量通过电阻R 1的电流和R 1两头电压，记录电流表示数和电压表示数。

（1分）③在闭合开关S 1的情形下，闭合开关S 2，测量通过电阻R 1的电流和R1两头电压，记录现在电流表示数和电压表示数。

（1分）④仿照步骤③，在前面开关闭合情形下，依次闭合开关S 3 、S 4 、S 5、S 6，别离测量通过电阻R 1的电流和R 1两头电压，记录电流表示数和电压表示数。

（1分） （其他方式只要合理，一样给分）3证明：“在电阻两头电压维持不变时，通过电阻的电流与该电阻的阻值成反比”3．实验桌上有如下器材：符合实验要求的电源一个、电流表和电压表各一只、滑动变阻器一个、单刀单掷开关一个、各类阻值已知的定值电阻和导线假设干。

初三九年级物理物理中考电学实验(Word 版 含解析)答案一、电压 电阻中考物理电学实验1．在探究串联电路的电流规律时，小敏同学连成了如图所示的电路。

（1）在连接电路时，开关应_____；（2）检查电路无误后，闭合开关，三灯L 1、L 2、L 3均发光，接着她将电流表连入a 、b 、c 、d 四处，测得下表中的实验数据，其中错误的一处是_____________，更正后，由表中的实验数据可得结论：_________。

（3）小敏仅用这一次实验测量的数据得到结论，你认为合适吗？__________，理由是_______。

测量处a b c d 电流/A 0.2 0.2 0.2 1.0解析：断开 d 处的电流 串联电路中各处的电流都相等 不合适 实验次数太少，结论有偶然性【解析】【详解】（1）在连接电路时，为保护电路，开关应断开；（2）串联电路中各处的电流都相等，d 处的电流与其它各处的电流不相等，故是错误的，可能是选用电流表小量程却按大量程读数了，根据电流表大小量程之比为5：1，d 处的电流应为 1.0A 2150.A ＝，故更正后，由表中的实验数据可得结论：串联电路中各处的电流都相等。

（3）不合适，小敏仅用这一次实验测量的数据得到结论，实验次数太少，结论有偶然性。

2．用甲图测小灯泡电阻．灯泡正常发光的电压为2.5V ．（1）当小灯泡正常发光时，电流表的示数如图乙所示，此时电流表的示数为_______A ，小灯泡的电阻为_______Ω；（2）若闭合开关，电流表和电压表的指针都发生偏转，而小灯泡不亮．其可能原因是_______（说出一种即可）；（3）若一个电表发生故障，但有已知的定值电阻R 0可提供的情况下，下列电路中不能测出小灯泡电阻的是_______．解析：2 12.5 滑动变阻器接入电路的阻值太大或电源电压太低 D【解析】【分析】【详解】（1）当小灯泡正常发光时，电流表的示数如图乙所示，电流表选用0~0.6A 量程，分度值为0.02A ，此时电流表的示数为0.2A ，由欧姆定律，小灯泡的电阻为：2.5V 12.50.2AU R I ===Ω； （2）若闭合开关，电流表和电压表的指针都发生偏转，说明电路是连通的，小灯泡不亮，可能原因是滑动变阻器接入电路的阻值太大或电源电压太低，灯泡实际功率太小所致；（3）A ．由电路图可知，S 断开时，两电阻串联，电压表测待测电阻的电压U x ；S 闭合时，R 0短路，电压表测电源电压U ，根据串联电路电压的规律，可得出S 断开时定值电阻的电压U 0=U –U x ，由欧姆定律可求电路中的电流0x U U I R -=，从而得出待测电阻的大小 00x x x U U R R I U U ==-， 故A 不符合题意． B ．S 断开时，电流表测通过定值电阻的电流I 0，由欧姆定律可求出电源电压U=I 0R 0； S 闭合时，电流表测并联电路干路的电流I ，根据并联电路各支路互不影响，两电阻并联时，通过定值电阻的电流大小不变，故根据并联电路电流的规律可知，通过待则电阻的电流I x =I-I 0，由欧姆定律可求待测电阻大小000x x I R U R I I I ==-， 故B 不符合题意． C ．S 断开时，两电阻串联，电流表测电路中的电流I ，根据电阻的串联和欧姆定律可得电源电压的表达式U =（R x +R 0）I ；S 闭合时，为R 0的简单电路，电流表测通过R 0的电流I 0，由欧姆定律可得电源电压的表达式U =I 0R 0，根据电源电压不变，则（R x +R 0）I =I 0R 0，可求待测电阻大小为 00(x I I R R I-=）， 故C 不符合题意． D ．无论开关断开与闭合，电压表都测电源电压，故不能测量待测电阻的大小．故答案为D ．3．某物理兴趣小组学习了导体电阻的知识后，对食盐水溶液的导电性能与什么因素有关提出了以下猜想：① 食盐水溶液的导电性能与溶液的浓度有关② 食盐水溶液的导电性能与溶液的质量有关③ 食盐水溶液的导电性能与溶液中两点间的距离有关为了验证猜想，他们设计了如图所示的装置，将电路中的a 、b 两金属片分别插入如图甲、乙、丙、丁溶液中所示的位置（金属片a 、b 每次插入溶液中的深度都相同）进行探究：（1）本实验电路中接入电阻R 0的目的是_____________________________；（2）食盐水溶液的导电性能可以由__________________________来判断；（3）将金属片a 、b 分别插入如图甲、乙所示位置可探究猜想_______（选填序号）， 为了探究猜想② 应将金属片a 、b 分别插入_________ 两图所示位置；（4）将金属片a 、b 分别插入如图乙、丁所示位置，若I 乙 ≠ I 丁，由此可得到的结论是：________ ；解析：保护电路 电流表示数的大小（或电流大小） ① 甲、丙 食盐水溶液的导电性能与溶液中两点间的距离有关【解析】【分析】【详解】（1）本实验电路中接入电阻R 0的目的是保护电路，防止电路中电流过大烧坏电流表或者导线；（2）导电性能越好，电路中的电流就越大，所以可以用电流表示数的大小来判断食盐水溶液的导电性能；（3）由图可知甲、乙两个溶液密度明显不一样，所以将金属片a 、b 分别插入甲、乙所示位置时，可以探究猜想：①食盐水溶液的导电性能与溶液的浓度有关；为了探究猜想②，需保证两溶液的浓度一样，溶液中两点间的距离一样，只有溶液的质量不一样，所以应将金属片a 、b 分别插入甲、丙两图所示位置；（4）图乙、丁只有溶液中两点间的距离不一样，所以得到的结论是食盐水溶液的导电性能与溶液中两点间的距离有关．【点睛】本题考查导体导电性的实验探究，利用的方法是控制变量法．4．如图是小明探究串联电路电流特点的实验电路图：（1）小明最好选择两个小灯泡的规格应该是________的．（填“相同”或“不相同”）．（2）小明连电路时把一只开关和两个小灯泡连接后，刚将线路两端接到电源两极，L2就亮了，但L1没亮．他在实验操作中不当之处是：________．实验时L1没亮的原因可能是________A．通过灯泡L1的电流比L2中的电流小 B．L1灯泡的灯丝断了C．L1灯座处可能短路了 D．L1灯泡靠近电源正极（3）下表是小明实验中测得的三组数据：由表格数据可得出结论：________．实验序号电流表的位置A B C1电流I/A0.30.30.32电流I/A0.40.40.43电流I/A0.20.20.2（4）他获得三组不同电流值的方法是：________（5）甲、乙两同学在做实验时，闭合开关前，电流表的指针均指在零刻度处；当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙所示的两种情况．请分析他们在电流表的使用上分别存在什么问题？（填在下面横线上）甲：________ 乙：________解析：（1）不相同；（2）连接电路时开关没有断开、C ；（3串联电路中电流处处相等；（4）换了不同规格的小灯泡或改变电源电压；（5）甲、电流表的正负接线柱接反了；乙、电流表的量程选取得太大了【解析】试题分析：（1）为了得到普遍规律，应选择两个小灯泡的规格应该是不同的。

1、在学习欧姆定律之后，老师请同学们设计一个测未知电阻R x的电路，其中小明同学设计的电路如图1所示．R0为已知阻值的电阻，当s1闭合s2断开时，电流表读数为I；当s1、s2都闭合时，电流表读数为I1．（1）请你写出小明同学测R x的表达式．R x=（2）小红设计了一种不同于小明同学设计的测量电路，如图2所示．请你将图3中的器材按图2电路连接起来（用笔连线表示导线），要求滑动变阻器的滑片P处于最右端时，连入电路的阻值最大．（3）比较两个电路图，请你说一说小红设计的电路的优点．2、（1）在验证欧姆定律实验中，所连接的电路如甲图所示，当E、F间接入的电阻R0保持不变时，移动滑动变阻器R的滑片P，读出三组不同电压下的电流值，可探究出：当电阻一定是，电流与电压成比．调节变阻器的滑片P，使电压表的示数为U，再依次将E、F间的电阻R0换成定值电阻R1、R2，且R2＞R1＞R0，要使E、F间的电压表示数保持U不变，应将滑动变阻器的滑片P逐渐向（选填“A”、“B”）端移动，可探究电流与电阻的关系．（2）在测小灯泡的电功率时，将E、F间的电阻换成一只额定电压是“3.8V”的小灯泡．在乙图电路中，当滑动变阻器的滑片P向（选填“A”、“B”）端移动，灯泡L逐渐变亮，电压表的示数逐渐变大，电流表的示数逐渐（选填“变大”、“变小”），通过比较还发现，在灯泡逐渐变亮的过程中，电压表示数与电流表示数的比值在增大，造成这一比值增大的原因是．当小灯泡两端电压表的示数为3.8V时，电流表示数如图丙所示，则电流表的示数为A，小灯泡的电功率为W．最后归纳时，老师告诉同学们，电压表的内阻很大，它并联在电路中时，只有极小的电流通过电压表，可以忽略不计，我们就是用上述方法测量小灯泡电功率的，假如考虑了电流通过电压表的影响，你们测量的小灯泡额定功率比小灯泡真实的额定功率（选填“偏大”、“偏小”、“相等”）3、某同学想探究通过铅笔芯的电流与其两端电压的关系，设计了如图所示的电路．选用的器材有：阻值约为4Ω的2B铅笔芯一根，两节干电池组成的电池组，0﹣0.6A的电表，0一3V的电压表，滑动变阻器（10Ω2A），开关，导线等．（1）该同学根据电路图连接电路，在闭合开关前应将滑动变阻器的滑片P移到端（选填“a”或“b“）．（2）闭合开关后，两电表的指针都发生了偏转，但无论怎样移动滑片，两电表的示数均保持不变且都在量程范围内，则产生故障的原因是（3）排除故障后，该同学移动滑动变阻器的滑片，将获得的几组数据记录在下表中．当采集第三组数据时，电流表指针的偏转情况如图所示，此时电流表的示数为A．实验序号①②③④⑤U/V0.040.80 1.20 1.60 2.00I/A0.100.18▲0.380.48（4）该同学采集多组实验数据的目的是（5）请根据表格中的五组数据在给定的坐标纸上画出铅笔芯的I﹣U图线．（6）由画出的图线可知，通过铅笔芯的电流与其两端电压的关系为：．4、在探究电流与电阻关系的实验中，电源电压为15V且保持不变，滑动变阻器上标有“20Ω3A”字样，实验中所用的四个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω．（1）用笔画线代替导线将电路连接完整（如图）（2）小明在a、b间接入5Ω的电阻时，调节滑动变阻器的滑片，读出电流表的示数为1.0A．断开开关，保持滑片的位置不变，用10Ω的电阻替换5Ω的电阻，闭合开关，要得到正确的实验结论，应将滑片向端移动，读数时电流表示数为A．（3）断开开关，再用15Ω的电阻替换10Ω的电阻继续实验时，无论怎样移动滑动变阻器的滑片都不能完成实验，为了使这四个电阻都能为实验所用，应控制a、b间电压不低于V．5、某实验小组做“测定一组电阻R1、R2、R3的阻值”的实验，电路图如图甲所示．已知电阻R1约为2欧，电阻R2约为5欧，电阻R3约为20欧．该实验供选用的器材有：A、电源（电压恒定9伏）B、电流表（量程0～0.6安）C、电压表（量程0～3伏）D、开关、导线若干E、滑动变阻器（最大电阻10欧，额定电流1.5安）F、滑动变阻器（最大电阻20欧，额定电流1.5安）G、滑动变阻器（最大电阻60欧，额定电流0.6安）H、滑动变阻器（最大电阻70欧，额定电流0.1安）（1）为了测定R1、R2、R3的阻值，实验中应选用的滑动变阻器是（填字母编号）．（2）根据实验电路图，请在答题纸上用划线当导线完成实物图乙的连接．（3）某次实验中，实验操作正确，电流表的示数和电压表的示数如图丙所示，则电阻两端的电压为伏，电阻的阻值为欧．6、小娟利用图1所示的器材测量小灯泡的电阻，已知小灯泡的额定电压为2.5V．（1）请用笔画线代替导线将电压表正确接入电路．（2）闭合开关前，滑动变阻器的滑片应调到（选填“左”或“右”）端，电路连接正确后闭合开关，小娟发现小灯泡不亮、电压表无示数、电流表有示数，移动变阻器的滑片时，电流表的示数会变化，则故障原因可能是小灯泡（选填“断路”或“短路”）．（3）故障排除后，小娟根据测得的数据绘制了小灯泡的电流随电压变化的图象（如图所示）．由图象（图2）可知，小灯泡正常工作时的电阻是Ω，当小灯泡两端的电压为1V时，小灯泡的电阻是Ω，进一步分析图象可以发现小灯泡的电阻不断变化，这是因为灯丝的电阻随温度的升高而（选填“增大”或“减小”）．7、在测量定值电阻阻值的实验中．（1）请你用笔画线代替导线，将图甲中的实物电路连接完整．（2）闭合开关前，滑动变阻器的滑片P应移至（选填“A”或“B”）端．小明闭合开关后，移动滑片P到某一点时，读出电压表示数为1V，电流表示数如图乙所示，计算出定值电阻的阻值为Ω．（3）小明仅把这一次实验测量所得的阻值作为最后的结果，你认为合适吗？，理由是．（4）如图丙所示是其他两组同学根据测得数据作出的I﹣U图象，分析图象可知：Ra Rb．（5）另一组的小红同学在连线时，不小心将线接错了，闭合开关后，发现无论如何移动变阻器的滑片P，电压表、电流表均有示数，但都不改变，原因可能是．（写出一种即可）（6）还有一组的小亮同学在连线时，不小心将线接错了，闭合开关后，发现无论如何移动变阻器的滑片P，电流表无示数，电压表有示数，几乎等于电源电压．出现故障的原因是．8、小刚同学想用如图所示器材来测量定值电阻R的阻值，他已连接了部分电路，请你接着完成下列步骤：（电源电压为6V）（1）用笔画线代替导线，将电路补画完整．（2）开关闭合前，滑动变阻器的滑片应滑至使变阻器电阻（填“最大”、“最小”或“中间”）位置．（3）小刚通过调节来改变被测电阻两端的电压，共测得三组对应的电压值和电流值，最后算出电阻的平均值，这样做的目的是．（4）在实验过程中，当电阻两端电压最大时，电流表示数如图乙所示，则此时定值电阻消耗的电功率为W．（5）不改变上面连好的电路，用它还可以完成的实验是：A B ；（6）若将上面实验中的定值电阻R换成小灯泡，在多次测量灯泡电阻的过程中，发现当电压表的示数增大时，电压表与电流表示数的比值将．9、在测定“小灯泡的电阻”实验中，有如下器材：电压表、电流表、开关、电压为6V的电源、“3.8V 1.5W”的小灯泡、标有“20Ω1.5A”的滑动变阻器，导线若干．（1）请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整．（要求连线不得交叉，电流表的量程选择要恰当）（2）第一小组同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭．检查后，发现连线正确，请你找出实验中的两个操作不当之处：①；②．（3）第二小组同学闭合开关后，发现小灯泡不亮，但电流表有示数，接下来应进行的操作是．A．更换小灯泡；B．检查电路是否断路；C．移动滑动变阻器的滑片，观察小灯泡是否发光．（4）下表是第一组的同学按正确的操作测得的数据．试验次数123电压U/V 2.0 3.0 3.8电流I/A0.330.34I3电阻R/Ω 6.08.8R3①第3次实验中电流表读数I3如图丙所示，则I3= A；计算得出R3= Ω．②从表中计算出三次小灯泡的阻值不相等，其原因是．10、小红用伏安法测额定电压为2.5V小灯泡正常发光时的电阻．（1）请你帮助她把图中的滑动变阻器连入电路，保证闭合开关时，变阻器接入电路的电阻最大．（2）正确连接好电路后，闭合开关，移动滑动变阻器的滑片，当电压表的示数为2.5V时，小灯泡正常发光．此时电流表的示数如图所示，小灯泡正常发光时的电流为A，此时小灯泡的电阻为Ω（电阻值保留一位小数）．（3）滑动变阻器甲上标有“5Ω2A”，滑动变阻器乙上标有“20Ω1A”．若实验中电源输出电压为6V不变，则小红选用的滑动变阻器是．（填“甲”或“乙”）11、小敏用如图所示的实物电路图，研究“通过导体的电流与导体电阻的关系”，电源电压恒为3V，5个定值电阻值分别为5Ω、10Ω、15Ω、20Ω、30Ω，滑动变阻器最大阻值为10Ω．（1）请在甲图中将滑动变阻器正确连入电路（滑片向右移电流表示数变小）．（2）开关S闭合前，滑动变阻器的滑片应处在（填“左”或“右”）端；实验过程中，移动变阻器滑片时，眼睛应主要注视（选填“变阻器滑片”、“电压表示数”或“电流表示数”）．（3）本实验中，滑动变阻器除了保护电路外，还有的作用，（4）根据前4次实验所测的电流和电阻值，在乙图中描出了4个点，则阴影部分面积表示的物理量是，它的值为．（5）第5次实验中，将定值电阻由20Ω换为30Ω时，应将滑动变阻器的滑片向（选填“左”或“右”）端移动．（6）小敏发现无论怎样移动滑动变阻器的滑片P ，始终无法达到实验要求，此时小敏可采取的措施是（选填序号）．A、更换一块新的电压表B、增加一节干电池C、用最大阻值为20Ω的滑动变阻器替换原来的滑动变阻器．12、小红小组要测定额定电压为2.5V的小灯泡的电阻．现有如下器材：电流表一只（量程0～0.6A和0～3A）；电压表一只（量程为0～3V和0～15V）；滑动变阻器两只（“5Ω1A”、“20Ω2A”）开关一个；干电池若干节；导线若干．（1）根据你的估算和实验经验，滑动变阻器应选用只，实验更便于完成．（2）小红小组用2节干电池（已使用）正确连接电路后，无论怎样调节滑动变阻器，小灯泡两端的电压都达不到2.5V，她们应该．（3）小红小组实验记录和计算如下表：电压U/V 1.5 2.0 2.5 3.0电流I/A0.240.280.320.34功率P/W0.360.56灯泡发光情况灯丝暗红微弱发光正常发光发光很亮①小灯泡的额定功率是W；②根据她们观察的现象和记录的实验数据，你可以得出的结论是（请说出两点）：，；③请在坐标图中画出小灯泡的电压和电流关系的图象；④在正常发光下，小灯泡的电阻是Ω；⑤根据画出的图象，你得出的结论是：．（4）当小红小组将小灯泡两端的电压调到3V正在记录实验数据时，小灯泡突然熄灭，仔细观察小灯泡钨丝被烧断，这时她们进一步观察到的实验现象是：电流表的示数；电压表的示数．（5）小红小组在评价交流时，发现有的组的同学将电压表连接成如图所示电路，则这种连接测量出的电阻值比实际电阻值偏，其原因是．13、要测量一只额定电压为2.5V小灯泡的电阻（电阻大约在6～10Ω之间），刘星同学连接了如图所示的电路．次数电压U/V电流I/A灯泡亮度1 1.50.2灯光微弱2 2.20.26较暗3 2.50.3正常发光4 3.00.32很亮（1）请用笔画线将图中的电路连接完整．（2）在连接电路时，开关应（选填“断开”或“闭合”），滑片应移到（选填“A”或“B”）处．（3）闭合开关后，刘星发现电压表、电流表均有示数，但小灯泡不亮，经检查，电路连接无误，各元件完好那么可能的原因是，为了能使小灯泡发光，下一步应进行的操作．（4）实验完成后，刘星将有关数据和现象填在表格里：由此可知，小灯泡在正常发光时的电阻是．（保留一位小数）从表中数据可知，灯丝的电阻随两端电压的增加而（选填“变大”或“变小”），电阻变化的本质是灯丝的电阻随而增大．（5）从表中数据可发现小灯泡的亮暗主要与有关．参考答案1．2．正BA变大灯丝电阻随温度的升高而增大0.321.216偏大3．b错将滑动变阻器下方的两个接线柱接入电路；0.30避免偶然性，便于找出规律通过铅笔芯的电流与其两端的电压成正比4．右0.57.5 5．G25 6．左短路8.35增大7．B10不合适一次测量具有偶然性，应多次测量求平均值可减小误差＜滑动变阻器同时接上面两个接线柱（或同时接下面两个接线柱）定值电阻断路8．最大滑动变阻器求平均值减小误差2.04测量电阻R的电功率研究电流跟电压的关系（或用滑动变阻器改变电路中的电流实验）增大9．连接电路时没有断开开关连接电路时，滑动变阻器滑片没有置于最大阻值处C0.49.5灯丝电阻与温度有关10．0.288.9乙11．右电压表示数保持电阻R两端电压不变电压2V右B 12．“5Ω1A”换新电池0.8灯泡电压增大，实际功率也在增大灯泡实际功率增大，灯泡亮度增加7.8随电压和电流的增大，灯泡灯丝的电阻也在增大减小至零增大至等于电源电压大由于电流表的分压作用，使电压表测出的电压比灯泡两端的实际电压大，计算出的电阻也偏大 13．断开B电路电流太小移动滑动变阻器滑片，减小滑动变阻器接入电路的阻值8.3Ω变大温度升高灯泡的实际功率。

中考物理《电学》实验题专项练习题（含答案）1．在“测量小灯泡电功率”的实验中，电源电压恒为3V，小灯泡的额定电压为2.5V，滑动变阻器的规格为“20Ω 1A”。

（1）正确连接电路，移动滑动变阻器的滑片到某一位置，读出小灯泡电压，电压表的示数如图乙所示，要测量小灯泡的额定功率，应将滑片适当向______（填“左”或“右”）滑动；（2）图丙是小灯泡的电流随电压变化关系的图象，可知小灯泡的额定功率为______W；（3）测量小灯泡的电功率______（填“需要”或“不需要”）多次测量求平均值，原因是______。

（4）在实际测量过程中，调节滑动变阻器使其接入电路中的电阻减小ΔR1，相应的小灯泡的阻值变化ΔR2，则ΔR1______ΔR2（填“＞”、“＝”或“＜”）；（5）实验结束后，某同学设计了如图所示的电路来测定额定电压为3V的小灯泡的额定功率。

已知电源电压为9V，定值电阻R的阻值为10Ω。

请帮助他完成以下实验步骤：①开关S、S1闭合，S2断开，调节滑动变阻器的滑片，使电压表的示数为______V时，小灯泡正常发光；②______，开关S、S2闭合，S1断开，此时电压表的示数为4V；再将滑动变阻器的滑片移至左端，此时电压表示数为7V；③小灯泡的额定功率P额＝______W。

2．小亮用如图甲所示电路测额定电压为2.5V的小灯泡灯丝的电阻，请回答问题：（1）画出对应的电路图______；（2）电路连接好后，闭合开关前，变阻器的滑片要移到______端（选填“A”或“B”），这样做的目的是______；（3）闭合开关后，移动滑片，电压表的示数如图乙所示，电压表的示数是______V，若此时电流表的示数是0.8A，这种情况下灯丝的电阻是______Ω；（4）在第（3）题的基础上，若要使灯泡正常发光，应将滑动变阻器的滑片P向______端移动。

（选填“A”或“B”）。

3．按要求完成填空。

（1）甲图中抽去玻璃板后，两瓶中的气体逐渐混合，说明_____；（2）乙图中，快速下乐活塞，硝化棉燃烧起来，是用_____的方法改变空气的内能；（3）如图丙是探究“并联电路电流特点”的实验电路图，在连接电路时，电流表应_____（选填“串”或“并”）联在被测电路中。

初三九年级物理中考电学实验汇编经典和答案解析(1)一、中考物理电学实验1．演绎式探究﹣﹣﹣探究点电荷的电场强度如果带电体间的距离比它们的大小大得多，这样的带电体可以看成是点电荷．（1）实验发现，带电量分别为q1、q2的两个点电荷距离为r时，它们之间的作用力F=k，其中k为常量，当q1和r一定时，F与q2之间的关系图象可以用他图甲中的图线来表示．（2）磁体周围存在磁场，同样，电荷周围也存在磁场．电场对放入其中的电荷产生电场力的作用．点电荷q1和q2之间的作用力实际是q1（或q2）的电场对q2（或q1）的电场力．物理学中规定：放入电场中某一点的电荷受到的电场力F跟它的电量q的比值，叫做该点的电场强度，用E表示，则E= ．如图乙所示，在距离点电荷Q为r的A点放一个点电荷q，则点电荷q受到的电场力F= ，点电荷Q在A点产生的电场强度E A= ．（3）如果两个点电荷同时存在，它们的电场会相互叠加，形成合电场．如图丙所示，两个互成角度的电场强度E1和E2，它们合成后的电场强度E用平行四边形的对角线表示．如图丁所示，两个点电荷Q分别放在A、B两点，它们在C点产生的合电场强度为E合．请推导证明：E合=．2．实验小组用如图1所示的电路来探究并联电路中电流的关系，其实验思路如下∶接好电路后，把电流表分别接入到A、B、C三处，测出第一组数据；为了防止个别偶然因素的影响，他们采用以下两种方法之一来重复实验，并完成第二次和第三次测量：方法一∶改变电源电压方法二∶更换其中一条支路中的灯泡（规格不同）(1)如图2是某同学连接的并联电路的局部图，某次实验中，测量完干路电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中最方便的导线拆接点是________点，同时注意，在拆接电路时，开关必须________。

测量过程中，电流表出现图3中的实验现象说明_________；(2)该同学表格设计中存在的不足之处是∶_____________；(3)表格补充完整后，通过对上面数据的分析，后面两次实验是采用方法______（选填“一”或“二”）进行的，可以得出结论∶并联电路干路中的电流等于_______________；(4)根据上述结论，应用到如图4中，图中已标明了电流的方向，若b 、c 、d 中的电流大小分别为0.3A 、0.6A 、0.2A ，则a 中的电流大小为__________A 。

初三物理电学试题及答案大全一、选择题1. 电流的单位是（）A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 瓦特（W）答案：B2. 欧姆定律表明，电流与电压的关系是（）A. 电流与电压成正比B. 电流与电压成反比C. 电流与电压无关D. 电流与电压的平方成正比答案：A3. 电阻的基本单位是（）A. 欧姆（Ω）B. 千欧姆（kΩ）C. 兆欧姆（MΩ）D. 微欧姆（μΩ）答案：A4. 家庭电路中的电压是（）A. 220VB. 36VC. 12VD. 5V答案：A5. 电功率的单位是（）A. 焦耳（J）B. 瓦特（W）C. 千瓦（kW）D. 伏安（V·A）答案：B二、填空题6. 电能的单位是______。

答案：焦耳（J）7. 串联电路中，总电阻等于各部分电阻之______。

答案：和8. 并联电路中，总电阻的倒数等于各电阻的倒数之______。

答案：和9. 电能表是用来测量______的仪器。

答案：电能消耗10. 一个电阻为10Ω的电阻器，通过它的电流为0.5A时，两端的电压是______V。

答案：5三、计算题11. 已知一个电阻为20Ω，接入220V的电路中，求通过该电阻的电流。

答案：根据欧姆定律，I = U / R = 220V / 20Ω = 11A12. 已知一个电路中的电流为2A，总电阻为10Ω，求该电路两端的电压。

答案：根据欧姆定律，U = I * R = 2A * 10Ω = 20V四、实验题13. 请设计一个实验来测量小灯泡的电阻。

答案：实验步骤如下：（1）准备一个电源、一个开关、一个已知电阻值的电阻器、一个小灯泡、一个电压表、一个电流表和导线。

（2）将电源、开关、电阻器、小灯泡、电压表和电流表串联连接。

（3）闭合开关，记录电压表和电流表的读数。

（4）根据欧姆定律，计算小灯泡的电阻值：R = U / I。

五、简答题14. 为什么家用电器的额定电压通常为220V？答案：家用电器的额定电压为220V是因为这是家庭电路的标准电压，使用这个电压可以确保电器的正常工作，同时考虑到安全性和经济性。

一．电流、电压、电阻一、选择题1．下列说法正确的是 [ ]A．短导线的电阻比长导线的电阻小B．粗导线的电阻比细导线的电阻小C．铜导线的电阻比铁导线的电阻小D．同种材料长度相等，粗导线的电阻比细导线的电阻小2．两条粗细相同的镍铬合金电阻线，长度分别为3米和1米，20℃时它们的电阻之比为3：1，当温度上升到40℃，它们的电阻之比是（横截面积变化不计）［］A．大于3：1 B．等于3：1C．小于3：1 D．等于1：33．下列说法中正确的是［］A．铁导线的电阻一定比铜导线的电阻大B．同种材料的导线，若长度相同，则细的导线电阻大C．长度相同的两根导线，细的导线电阻一定大D．粗细相同的两根导线，长的导线电阻一定大4．有关导体电阻的说法，正确的是［］A．粗细相同的两根导线，长度大的，电阻一定大B．长度相同的两根导线，横截面积小的，电阻一定大C．同种材料制成的长短相同的两根导线，横截面积小的，电阻一D．铝导线的电阻一定比铜导线的电阻大5．将图12的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确［］A．a和b B．a和c C．c和d D．b和d6．如图13所示的滑动变阻器正确接入电路的两个接线柱可以是［］A．a和c B．b和c C．a和d D．b和d7．图14，A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图，当滑片向右滑动时，连入电路的电阻变小的为［］8．如果将图15中滑线变阻器的C、D二接线接在电路中的MN间，为使电压表读数变小，问触头P应该：［］A．向左滑动B．向右滑动C．向左、向右均可以D．无法实现9．如图16所示，为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是［］A．只拔出铜塞a、b，接入电路电阻为7欧姆B．只拔出铜塞c、d，接入电路电阻为7欧姆C．要使接入电路电阻为7欧姆，只有拔出铜塞c、d才行D．将铜塞a、b、c、d全拔出，接入电路的电阻最小10．图17为电阻箱结构示意图，要使连入电路的电阻为7欧姆，应将铜塞插入插孔的是［］A．C和B B．A和CC．A和D D．B和D12．决定导体电阻大小的因素是［］A．加在导体两端的电压B．通过导体的电流强度C．导体的电功率D．导体的材料、长度、横截面积13．用伏特表、安培表测量电阻实验中，在连接电路时，下列注意事项中，其中不必要的一点是［］A．连入变阻器时，应使滑片位于变阻器值最大的位置B．电键、安培表应接在靠近电源电流流出的一端C．连入电键时，应先将电键打开D．伏特表应与待测电阻并联，安培表应与待测量电阻串联，并使它们的“+”接线柱，靠近电源的“+”极一端14．在图18所示的电路中，有可能造成电源和安培表都损坏的是［］15．如图19所示，a、b、c表示的是伏特表或安培表，当K1、K2都闭合时，下列正确说法是［］A．a、b、c都是安培表B．a、b、c都是伏特表D．b、c是安培表，而a是伏特表C．a、b是伏特表，而c是安培表16．某同学做实验时，如图20连接电路，闭合电键后，灯泡正常发光，但安培表指针不动，伏特表读数正常，那么有可能是［］A．安培表已被烧坏，致使电路不通B．安培表完好，但未与导线接牢C．灯L的灯座接线处短路D．安培表接线处碰线（安培表被短路）17．图21，电键K合上，电灯L1、L2都不亮，伏特表示数为6伏特，出现此现象的原因是［］A．L1短路，L2断路B．L1断路，L2短路C．L1、L2都断路D．L1、L2都短路18．要使合上电键K，小灯泡L1、L2都发光，那么，下列图22中错误的是［］二、填空题20．如图23所示的导线，A处导线的直径大于B处导线的直径，那么通过A处和B处电流强度的关系I1______I2（填大于、小于或等于）。
