吉林省2017中考物理试题含答案(含解析)(中考)

-------------绝密★启用前----------------A .抽水机B .气压计C .潜水艇D .铅垂线6.如图所示,电源电压保持不变,当开关 S 由断开到闭合时,电路中 在-------------------- 吉林省 2017 年初中毕业生学业水平考试物理...................................................................... 1 吉林省 2017 年初中毕业生学业水平考试物理答案解析 (4)()此--------------------吉林省 2017 年初中毕业生学业水平考试物理__ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 号 A.电流表的示数变大,小灯泡变亮C.电压表的示数变小,小灯泡不亮B.电流表的示数变小,小灯泡变亮 D.电压表的示数变大,小灯泡不亮本试卷满分 70 分,考试时间 60 分钟。

一、单项选择题(本题共 6 小题,每小题 2 分,共 12 分。

每小题只有一个选项符合题目要二、填空题(本题共 9 小题,每空 1 分,共 18 分)求)卷-------------------- 7.公园里鸟语花香,令人流连忘返。

游人听到的“鸟语”是鸟的鸣膜 闻到的“花香”是现象。

8.如图所示是一种可以进行航拍的“无人机”(多功能飞行器)。

“无人机”的照相机镜产生的；1.如图所示,属于光的反射现象的是生 考 _ _ ( )_ _ _ _ _ _ _ _ _ _ _ _ _ 头相当于透镜；人们可以通过遥控器上的天线发射的遥控“无人上-------------------- A.放大的字_ _ B.水中的倒影C.钢笔错位D.墙上手影机”飞行。

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 名 _ _ 2.下列做法能够减慢蒸发的是()A.把积水向周围扫开B.把湿衣服晾在通风处 D.把粮食晒在阳光下姓 _ _ 答 _ _ _ --------------C --.-把---蔬菜装入保鲜袋9.旅客推动旅行箱,旅行箱离开手后还会向前运动一段距离,这是由于它具有 用如图所示的方式拉动旅行箱时,它相当于一个杠杆。

吉林省长春市2017年中考物理试卷一、单项选择题（每小题2分，共20分）1．长春市的冬季，有时路旁树枝上会出现霜，从而形成雾凇景观，这一现象属于（）A．汽化B．升华C．凝固D．凝华【考点】1R：生活中的凝华现象．【分析】物体由液态变为固态的过程叫凝固，物体由固态变为液态的过程叫熔化．物体由液态变为气态的过程叫汽化，汽化的两种方式是蒸发和沸腾．物体由气态变为液态的过程叫液化．物体由固态变为气态的过程叫升华．物体由气态变为固态的过程叫升凝华．【解答】解：雾凇是空气中的水蒸气遇冷凝结成的小冰晶，属于凝华现象，故ABC错误，D正确；故选D．2．下列用电器中，没有用到电流的热效应工作的是（）A．电暖气B．电风扇C．电熨斗D．电饭锅【考点】HF：电流的热效应、化学效应和磁效应．【分析】（1）电流的热效应：电流通过导体要发热，这叫做电流的热效应，如电灯、电炉、电烙铁、电焊等都是利用电流的热效应的例子；（2）电流的化学效应：电流通过导电的液体会使液体发生化学变化，产生新的物质，电流的这种效果叫做电流的化学效应，如电解、电镀、电离等就属于利用电流的化学效应的例子；（3）电流的磁效应：给绕在软铁心周围的导体通电，软铁心就产生磁场，这种现象就是电流的磁效应，如电铃、蜂鸣器、电磁扬声器等都是利用电流的磁效应制成的．【解答】解：ACD、电暖气、电熨斗、电饭锅在工作时将电能转化为内能，都是利用电流的热效应制成的加热设备，故ACD不符合题意；B、电风扇主要是把电能转化为机械能，其工作原理为通电导体在磁场中受到力的作用，不是利用电流的热效应来工作的，故B符合题意．故选B．3．下列现象中，由于光的反射形成的是（）A．筷子在水中“折断”B．透过玻璃砖看笔C．用放大镜看字母D．鸭子在水中的倒影【考点】A6：光的反射．【分析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼、凸透镜成像等都是光的折射形成的．【解答】解：A、从水中筷子上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是筷子的虚像，比实际位置偏高，所以感觉折断了，故与题意不符；B、透过玻璃砖看笔，笔错位是因为光从一种透明介质进入另一种透明介质时，光路的方向发生改变而形成的，故属于光的折射现象，故与题意不符；C、用放大镜看字母时，字母变大了，属于凸透镜成像，是由于光的折射形成的．故与题意不符；D、平静水面上鸭子的倒影，属于平面镜成像，是由于光的反射形成的，符合题意．故选D．4．下列实例中，通过做功的方式改变物体内能的是（）A．擦燃火柴B．炭火烤肉C．用热水袋取暖D．用冷毛巾降温【考点】G9：做功改变物体内能．【分析】要解答本题需掌握：做功和热传递在改变物体内能上的异同点．【解答】解：A、擦燃火柴时，克服摩擦做功，摩擦生热，属于做功改变物体的内能．故A符合题意．B、炭火烤肉，内能发生了转移，属于热传递改变物体的内能．故B不符合题意．C、用热水袋取暖，内能发生了转移，属于热传递改变物体的内能．故C不符合题意．D、用冷毛巾降温，内能发生了转移，属于热传递改变物体的内能．故D不符合题意．故选A．5．2017年5月21日，在长春举行的国际马拉松比赛中，当运动员加速冲刺时，运动员的（）A．动能增大B．惯性增大C．所受重力增大D．运动状态不变【考点】FN：动能和势能的大小变化；6K：物体运动状态变化的原因；6L：惯性；76：重力．【分析】利用以下知识分析解答：（1）影响动能的影响因素是物体的质量和物体运动的速度；（2）惯性大小只跟物体的质量大小有关，跟物体是否受力、是否运动、运动速度等都没有关系，质量越大，惯性越大．（3）运动员加速冲刺时，质量不变，重力不变．（4）运动状态的改变包括运动方向和速度大小的改变．【解答】解：A、运动员加速冲刺时，质量不变，速度变大，动能增大，故A正确；B、惯性大小只跟物体的质量大小有关，运动员加速冲刺时，质量不变，惯性大小不变．故B错误；C、运动员加速冲刺时，质量不变，重力不变．故C错误；D、运动状态的改变包括运动方向和速度大小的改变，所以运动员加速冲刺时，运动状态改变．故D错误．故选A．6．材料、横截面积均相同的两根电阻丝（温度相同），a的长度大于b的长度，则（）A．a的电阻小于b的电阻B．a的电阻等于b的电阻C．a的电阻大于b的电阻D．无法判断a与b电阻的大小【考点】IA：影响电阻大小的因素．【分析】影响电阻大小的因素有：导体的材料、长度和横截面积．【解答】解：要比较电阻大小需要用到控制变量法．在导体材料、横截面积一定时，导体的电阻大小与长度有关，长度越长，电阻越大；因此a的电阻大于b 的电阻．故选C．7．一位同学正在进行投掷实心球的训练，以下情境中，他对球做功的是（）A．手拿球静止B．手托球水平匀速直线运动C．将球举起D．抛出后的球在空中继续运动【考点】EA：力是否做功的判断．【分析】本题要抓住做功的两个必要因素：作用在物体上的力；物体在力的方向上通过的距离，二者缺一不可．【解答】解：A、手拿球静止，有力，但球没有在力的方向上移动距离，故没有做功，故A错误；B、手托球水平匀速直线运动，有力，但球没有在力的方向上移动距离，故没有做功，故B错误；C、将球举起，有力作用在球上，球在力的方向上通过了一定的距离，故有力做功，故C正确；D、球飞出去，球由于惯性向前运动，有距离，但没有对球施加力，没有对球做功，故D错误．故选C．8．下列实例中，不能用流体压强与流速关系解释的是（）A．飞机机翼获得升力B．用活塞式抽水机抽水C．火车站的站台设置安全线D．两船并列航行时要保持安全距离【考点】8K：流体压强与流速的关系．【分析】流体的压强与流速的关系：流体在流速大的地方压强小、在流速小的地方压强大，据此分析四种情形．【解答】解：A、飞机的机翼呈现流线型，故飞机在运动时，其机翼上方的空气流速快，压强小，而机翼下方的空气流速慢，压强大，故机翼受到一个向上的压强，所以飞机能起飞，故A不符合题意；B、抽水机抽水，通过活塞上移使活塞下方的桶内气压减小，水在外界大气压的作用下，被压上来，利用了大气压，故B符合题意；C、当火车驶过车站时，安全线以内的地方空气流速增大压强减小．人外侧受到的压强大于内侧受到的压强，人被压向列车，发生交通事故，所以火车站的站台设置安全线，故C不符合题意；D、两艘并列同向行驶的船只，两船之间的水流通道变窄，流速变大，压强变小，小于两船外侧的压强，会形成向内的压强差，使船相撞，所以，两船并列航行时要保持安全距离．故D不符合题意．故选B．9．如图所示，用相同的滑轮组成甲、乙两个滑轮组，分别将同一物体在相同时间内匀速提升相同高度，若不计绳重和摩擦，比较甲、乙两滑轮组，下列说法正确的是（）A．甲的拉力大B．乙的额外功少C．甲的拉力功率大 D．乙的机械效率低【考点】7!：滑轮组绳子拉力的计算；F2：机械效率的大小比较；FD：功率大小的比较．【分析】由滑轮组的结构知道承担物重的绳子股数n，则绳子自由端移动的距离s=nh；把相同的重物匀速提升相同的高度，做的有用功相同；不计绳重及摩擦，利用相同的滑轮和绳子、提升相同的高度，做额外功相同；而总功等于有用功加上额外功，可知利用滑轮组做的总功相同，再根据效率公式判断滑轮组机械效率的大小关系、利用功率公式判断拉力做功功率的大小关系．【解答】解：A、不计绳重及摩擦，拉力F=（G物+G轮），由图知，n甲=2，n乙=3，所以绳端的拉力分别为：F甲=（G物+G轮），F乙=（G物+G轮），所以F甲＞F乙，故A正确；BD、因为不计绳重及摩擦，动滑轮重相同，提升的物体重和高度相同，由W额=G W有用=G物h可知，利用滑轮组做的有用功相同、额外功相同，拉力做的总功轮h、相同，因为η=，所以两滑轮组的机械效率相同，故BD错误；C、拉力做的总功相同，所用的时间相同，由P=可知，拉力F甲做功的功率等于拉力F做功的功率，故C错．乙故选A．10．如图所示的电路中，电源两端电压恒定，将滑片置于滑动变阻器的中点，当开关S1闭合，S2断开时，电压表和电流表的示数分别为U1、I1；当开关S1、S2都闭合时，电压表和电流表的示数分别为U2、I2，则（）A．U1＞U2B．U1=U2C．I1＜I2D．I1＞I2【考点】IH：欧姆定律的应用．【分析】当开关S1闭合，S2断开时，定值电阻R0与滑动变阻器的最大阻值串联，电流表测电路中的电流，电压表测滑片右侧两端的电压；当开关S1、S2都闭合时，定值电阻R0与滑动变阻器阻值的一半串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流，根据电阻的串联和欧姆定律表示出电路中的电流，再根据欧姆定律求出电压表的示数，然后比较得出答案．【解答】解：当开关S1闭合，S2断开时，定值电阻R0与滑动变阻器的最大阻值串联，电流表测电路中的电流，电压表测滑片右侧两端的电压，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I1=，电压表的示数：U1=I1×；当开关S1、S2都闭合时，定值电阻R0与滑动变阻器阻值的一半串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流，此时电路中的电流：I2=＞，即I1＜I2，故C正确、D错误；电压表的示数：U2=I2×，由I1＜I2可得，I1×＜I2×，即U1＜U2，故AB错误．故选C．二、填空题（每空1分，共12分）11．2017年5月31日，位于长春市伊通河上的自由大桥在2s内成功爆破．由于采用“微爆破”技术，爆破中产生的声音很小，这是在声源处减弱噪声，最大限度的控制了声音的响度（选填“音调”、“响度”或“音色”）．【考点】9L：防治噪声的途径；9I：音调、响度与音色的区分．【分析】（1）防治噪声的途径，从三方面考虑：①在声源处；②在传播过程中；③在人耳处．（2）响度是指声音的强弱，它与物体振幅有关，音量的调节就是改变声音的响度．【解答】解：采用“微爆破”技术，爆破中产生的声音很小可以在声源处减弱噪声，防止影响人们正常生活．爆破中产生的声音很小是发声体的振幅发生改变，所以发出声音的响度发生改变；所以最大限度的控制了声音的响度．故答案为：声源；响度．12．如图所示，发光二极管与定值电阻串联．闭合开关，发光二极管能发光；若将电源正负极对调后，闭合开关，发光二极管不能发光（选填“仍能”或“不能”）．【考点】HT：串联电路和并联电路的辨别．【分析】（1）各个元件首尾依次连接是串联；各元件首首相连，尾尾相连是并联；（2）二极管具有单向导电的性质．【解答】解：（1）由图知发光二极管与定值电阻首尾依次相连，是串联；（2）闭合开关，发光二极管能发光，把原发光二极管两脚对调后再接入电路，开关闭合后发现二极管不发光，这现象说明：发光二极管具有单向导电性．故答案为：串；不能．13．小芳站在竖直放置的平面镜前1m处，镜中的像与她相距2m，若她远离平面镜，则镜中像的大小将不变．【考点】AE：平面镜成像的特点、原理、现象及其实验方案．【分析】根据平面镜成像特点进行判断：物体在平面镜中成虚像，物像大小相等，物像连线与镜面垂直，物像到平面镜的距离相等．【解答】解：小芳站在竖直放置的平面镜前1m处，根据物像到平面镜的距离相等，所以小芳的像到平面镜的距离也是1m，所以小芳和小芳的像之间的距离是2m．小芳在平面镜中成像大小和小芳的大小有关，跟小芳到平面镜的距离、平面镜的大小都没有关系，所以小芳原理平面镜时，小芳像的大小不变．故答案为：2；不变．14．汽车发动机用水做冷却剂，这是利用了水的比热容大的性质，一杯水倒出一半后，剩下水的比热容不变（选填“变大”、“变小”或“不变”）．【考点】GE：水的比热容的特点及应用．【分析】水的比热容大，和同样质量的其它物质相比，升高相同的温度，从发动机吸收热量多；比热容是物质的一种特性，只与物质的种类和状态有关，与吸放热的多少、质量、体积的大小都没有关系．【解答】解：：汽车发动机是用水做冷却剂的，这是利用了水比热容大的性质，比热容是物质的属性，与温度变化无关，一杯水倒出一半后，剩下的半杯水的比热容不变．故答案为：大；不变．15．如图所示的电路中，当开关闭合时，灯不发光，电压表示数为0；当开关断开时，灯仍不发光，电压表示数为6V，则电路中故障是灯短路（选填“短路”或“断路”），电源两端电压为6V．【考点】IE：电流表、电压表在判断电路故障中的应用．【分析】开关闭合时，灯泡不发光，说明电路断路或短路，因为电压表示数为0，说明灯泡短路或电阻断路；当开关断开时，灯仍不发光，电压表示数为6V，说明电压表的正负接线柱与电源正负极之间连接是连通的；据此判断故障的确切位置．【解答】解：开关闭合时，灯泡不发光，说明电路断路或灯泡短路，因为电压表示数为0，说明灯泡短路或电阻R断路；当开关断开时，灯仍不发光，但电压表示数为6V，说明电压表的正负接线柱与电源正负极之间连接是连通的，说明电阻R没有断路，所以故障只能是灯泡L 短路；开关断开时，电压表与电阻R串联，电压表测量的是电源电压，即电源电压为6V．故答案为：短路；6．16．如图所示，两个相同的弹簧测力计，上端固定在同一高度，下端分别悬挂两个完全相同的柱形金属块．在其正下方同一水平面上放置两个完全相同的圆柱形容器．分别向甲、乙两个容器中缓慢注入水和盐水，当两个金属块各有一部分浸入液体中，且两个弹簧测力计的示数相等时，两个金属块下表面所受的液体压强的大小关系为P甲=P乙，两个容器底受到的液体压强的大小关系为P水＜P盐水．【考点】8P：浮力大小的计算；86：压强的大小及其计算；8A：液体压强计算公式的应用；8N：浮力产生的原因；8O：阿基米德原理．【分析】（1）两个完全相同的柱形金属块的重力相等，根据F浮=G﹣F′可知两个弹簧测力计的示数相等时圆柱体受到的浮力关系，根据浮力产生的原因F浮=F下﹣F上可知两个金属块下表面所受的液体压力关系，根据p=可知两个金属块下表面所受的液体压强的大小关系；（2）两个相同的弹簧测力计，上端固定在同一高度，下端分别悬挂两个完全相同的柱形金属块，当弹簧测力计的示数相等时，两柱形金属块下表面到相同容器底部的距离相等，根据阿基米德原理可知排开水的体积关系，从而得出容器内液体的深度；若盐水的深度较小，但盐水的密度较大，此时不能直接用p=ρgh判断液体对容器底的压强；需在两金属块下表面处作一水平虚线，把液体对容器底的压强分为上下两部分液体产生的压强，然后分别比较这两部分压强的大小关系，最终可得两个容器底受到的液体压强的大小关系．【解答】解：（1）两个完全相同的柱形金属块的重力相等，当两个弹簧测力计的示数相等时，由F浮=G﹣F′可知，两圆柱体受到的浮力相等，由浮力产生的原因可知F浮=F下﹣F上=F下﹣0=F下，即两个金属块下表面所受的液体压力相等，因相同柱形金属块的底面积相等，所以，由p=可知，两个金属块下表面所受的液体压强相等，即p甲=p乙；（2）两个相同的弹簧测力计，上端固定在同一高度，下端分别悬挂两个完全相同的柱形金属块，当弹簧测力计的示数相等时，两柱形金属块下表面到相同容器底部的距离相等，因盐水密度大于水的密度，且浮力相等，所以，由F浮=ρ液gV排的变形式V排=可知，柱体金属块排开盐水的体积较小，其浸入盐水的深度较小，则盐水的深度较小，如图所示：因盐水的密度较大，而盐水的深度较小，所以，不能直接用p=ρgh判断液体对容器底的压强；在两金属块下表面处作一水平虚线，把液体对容器底的压强分为上下两部分液体产生的压强，由（1）知p甲=p乙，即p水上=p盐水上﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①由前面分析可知，虚线以下的液体深度相等，且盐水密度较大，由p=ρgh可得，p水下＜p盐水下﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②则p水上+p水下＜p盐水上+p盐水下，即p水＜p盐水．故答案为：=；＜．三、计算题（每小题5分，共10分）17．一只电水壶的额定电压为220V，正常工作1min消耗的电能为6.6×104J．求：（1）电水壶的额定功率；（2）电水壶正常工作时的电流．【考点】J8：电功率与电能、时间的关系；J9：电功率与电压、电流的关系．【分析】（1）知道电水壶正常工作1min消耗的电能，利用P=求其电功率，即额定功率；（2）知道正常工作电压，利用P=UI求电水壶正常工作时的电流．【解答】解：（1）电热水壶的实际功率：P===1100W，因为电水壶正常工作，所以其额定功率：P额=P=1100W；（2）由P=UI可得，电水壶正常工作时的电流：I===5A．答：（1）电水壶的额定功率为1100W；（2）电水壶正常工作时的电流为5A．18．在水平地面上，用50N的水平拉力拉着重为200N的木箱沿拉力的方向前进20m，木箱与地面的接触面积为0.2m2．求：（1）拉力做的功；（2）木箱对地面的压强．【考点】EC：功的计算；86：压强的大小及其计算．【分析】（1）已知拉力50N，物体在拉力方向上通过的距离20m，根据功的公式：W=Fs即可求解；（2）物体对水平地面的压力等于自身的重力，知道受力面积，根据公式p=可求压强．【解答】解：（1）拉力做的功：W=Fs=50N×20m=1000J；（2）物体对水平地面的压力等于物体的重力，F=G=200N，它对地面的压强是：p===1000Pa．答：（1）拉力做的功是1000J；（2）木箱对地面的压强是1000pa．四、综合题（每图2分，每空1分，共28分）19．画出图中入射光线的反射光线并标出反射角的度数．【考点】A8：作光的反射光路图．【分析】已知入射光线与镜面的夹角，由此可求得入射角的大小，再根据光的反射定律中，反射角等于入射角即可画出反射光线．【解答】解：过入射点作出法线，由图可知，入射光线与镜面的夹角为30°，则入射角等于90°﹣30°=60°，再根据反射角等于入射角即可画出反射光线．如图所示：20．用笔画线代替导线将图中的电灯、开关接入家庭电路．【考点】IO：家庭电路的连接．【分析】先判断开关与灯泡的连接方式，然后再确定开关接灯泡的接线柱和接电源的火线还是零线，最后根据家庭电路的正确连接方法将灯泡和开关接入电路中．【解答】解：开关和灯泡应该串联连接，开关接灯泡顶部的接线柱，接电源的火线，确保开关断开时，灯泡不带电，灯泡的螺旋套接电源的零线．实物图如下：21．在图中画出静止在地面上的物体所受支持力的示意图．【考点】6H：力的示意图．【分析】对物体进行受力分析，确定支持力的方向，然后从力的作用点，沿力的作用线作出支持力的示意图．【解答】解：支持力的作用点在物体下边缘的中点上，方向竖直向上，过力的作用点，沿竖直向上的方向画一条带箭头的线段，并用F表示，如图所示：22．在“探究水沸腾时的温度变化的特点”的实验中，两组同学在相同的环境中，用如图甲所示的装置分别进行实验，并根据实验数据绘制如图乙所示的a、b两个图象，由图象可知：（1）水的沸点为98℃，在沸腾过程中水的温度不变；（2）两组同学的实验中，水从开始加热到沸腾所用的时间相同，则他们所用水的质量的大小关系为m a＞m b．【考点】1O：探究水的沸腾实验．【分析】（1）液体沸腾时不断吸收热量，温度保持不变，这个不变的温度是液体的沸点；（2）通过ab初温不相同，但到达沸腾的时间相同，根据Q=cm△t判断水的质量．【解答】解：（1）液体沸腾时不断吸收热量，温度保持不变，这个不变的温度是液体的沸点，图中所示水的沸点是98℃，水沸腾的特点是吸收热量，但温度不变；（2）由图乙知a的初温比b的初温高，ab同时沸腾，说明吸收的热量相同，a 升高的温度低，根据Q=cm△t知，说明a的质量大．故答案为：（1）98；不变；（2）＞．23．如图所示，是“探究什么情况下磁可以生电”的实验装置，将导线ab、灵敏电流表用导线连接成闭合电路，让导线ab在磁场中左右（选填“上下”或“左右”）运动时，灵敏电流表指针偏转，这就是电磁感应现象．根据这个现象发明了发动机，发动机工作时把机械能转化为电能．【考点】CU：探究电磁感应现象的实验．【分析】闭合电路的部分导体在磁场中做切割磁感线运动时，就会产生感应电流，这就是电磁感应现象；利用这一原理制成了发电机．【解答】解：闭合开关后，使导线ab在磁场中左右运动，即做切割磁感线运动，因此会有感应电流产生，此时电流表指针能发生偏转；如果上下运动与磁感线方向平行，不能切割磁感线，电路中不会产生感应电流；这种现象就是电磁感应现象，利用它人们发明了发电机，发电机工作时把机械能转化为电能．故答案为：左右；电磁感应；机械．24．如图所示，是“探究凸透镜成像规律”的实验装置，凸透镜的焦距为10cm．（1）实验时，通过调节使烛焰、凸透镜、光屏三者的中心在同一高度上；（2）当光屏上呈现清晰的像时，蜡烛、凸透镜、光屏的位置如图所示，此成像规律在生活中的应用是投影仪或幻灯机；（3）保持蜡烛和光屏的位置不变，将凸透镜移至30cm刻线处，光屏上的像变模糊了，在蜡烛和凸透镜之间靠近凸透镜的位置放一个合适的近视眼镜，光屏上的像再次清晰．【考点】B7：凸透镜成像规律及其探究实验．【分析】（1）探究凸透镜成像的实验时，在桌面上依次放蜡烛、凸透镜、光屏，三者在同一条直线上，三者的中心大致在同一高度，像才能呈在光屏的中央位置．（2）凸透镜成实像时，物距大于像距，成倒立缩小的实像；物距等于像距时，成倒立等大的实像；物距小于像距时，成倒立放大的实像．凸透镜成像的三种情况和应用：①u＞2f，成倒立、缩小的实像，应用于照相机和摄像机．②2f＞u＞f，成倒立、放大的实像，应用于幻灯机和投影仪．③u＜f，成正立、放大的虚像，应用于放大镜和老花镜．（3）近视镜是凹透镜，对光线有发散作用，成的像会比没有近视镜远离凸透镜，根据这个特点分析．【解答】解：（1）蜡烛、凸透镜、光屏，三者在同一条直线上，三者的中心大致在同一高度，像才能呈在光屏的中央位置．（2）凸透镜的焦距f=10cm、物距u=15cm、像距v=30cm时，即物体处于1倍焦距好和2倍焦距之间，像成在另一侧的2倍焦距以外，成倒立、放大的实像；投影仪或幻灯机就是利用此原理工作的．（3）保持蜡烛和光屏的位置不变，将凸透镜移至30cm刻线处，此时物距增大，像距减小，像变小，要想让像仍然呈在光屏上，需要用凹透镜（近视镜），将光线发散，使像能再次呈在光屏上．故答案为：（1）同一高度；（2）投影仪或幻灯机；（3）近视．25．小红和小龙在研究滑动摩擦力大小与压力大小关系的实验中，所选器材：长木板、木块、弹簧测力计、砝码各一个，把长木板放在水平桌面上，依次进行试验，具体操作如下：。

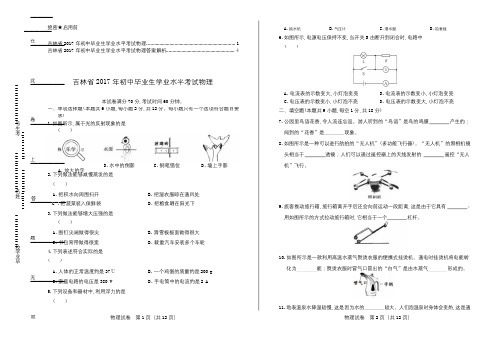

物理试卷 第1页（共12页） 物理试卷 第2页（共12页）绝密★启用前吉林省2017年初中毕业生学业水平考试物理 ...................................................................... 1 吉林省2017年初中毕业生学业水平考试物理答案解析 (4)吉林省2017年初中毕业生学业水平考试物理本试卷满分70分,考试时间60分钟。

一、单项选择题(本题共6小题,每小题2分,共12分。

每小题只有一个选项符合题目要求)1.如图所示,属于光的反射现象的是 ( )A .放大的字B .水中的倒影C .钢笔错位D .墙上手影 2.下列做法能够减慢蒸发的是( )A .把积水向周围扫开B .把湿衣服晾在通风处C .把蔬菜装入保鲜袋D .把粮食晒在阳光下 3.下列做法能够增大压强的是( )A .图钉尖端做得很尖B .滑雪板板面做得很大C .书包背带做得很宽D .载重汽车安装多个车轮 4.下列表述符合实际的是( )A .人体的正常温度约是37℃B .一个鸡蛋的质量约是200 gC .家庭电路的电压是380 VD .手电筒中的电流约是2 A 5.下列设备和器材中,利用浮力的是( )A .抽水机B .气压计C .潜水艇D .铅垂线 6.如图所示,电源电压保持不变,当开关S 由断开到闭合时,电路中( )A .电流表的示数变大,小灯泡变亮B .电流表的示数变小,小灯泡变亮C .电压表的示数变小,小灯泡不亮D .电压表的示数变大,小灯泡不亮二、填空题(本题共9小题,每空1分,共18分)7.公园里鸟语花香,令人流连忘返。

游人听到的“鸟语”是鸟的鸣膜 产生的；闻到的“花香”是 现象。

8.如图所示是一种可以进行航拍的“无人机”(多功能飞行器)。

“无人机”的照相机镜头相当于 透镜；人们可以通过遥控器上的天线发射的 遥控“无人机”飞行。

9.旅客推动旅行箱,旅行箱离开手后还会向前运动一段距离,这是由于它具有 。

2017年吉林省中考物理试卷一、选择题（共6小题，每小题2分，满分12分）1．（2分）如图所示，属于光的反射现象的是（）．A.放大的字B.水中的倒影C.钢笔错位D.墙上手影2．（2分）下列做法能够减慢蒸发的是（）A．把积水向周围扫开B．把湿衣服晾在通风处C．把蔬菜装入保鲜袋D．把粮食晒在阳光下3．（2分）下列做法能够增大压强的是（）A．图钉尖端做得很尖B．滑雪板板面做得很大C．书包背带做得很宽D．载重汽车安装多个车轮4．（2分）下列表述符合实际的是（）A．人体的正常温度约是37℃B．一个鸡蛋的质量约是200gC．家庭电路的电压是380V D．手电筒中的电流约是2A5．（2分）下列设备和器材中，利用浮力的是（）A．抽水机B．气压计C．潜水艇D．铅垂线6．（2分）如图所示，电源电压保持不变，当开关S由断开到闭合时，电路中（）A．电流表的示数变大，小灯泡变亮B．电流表的示数变小，小灯泡变亮C．电压表的示数变小，小灯泡不亮D．电压表的示数变大，小灯泡不亮二、填空题（共9小题，每小题2分，满分18分）7．（2分）公园里鸟语花香，令人流连忘返．有人听到“鸟语”是鸟的鸣膜产生的；闻到的“花香”是现象．8．（2分）如图是一种可以进行航拍的“无人机”（多功能飞行器）．“无人机”的照相机镜头相当于透镜；人们可以通过遥控器上的天线发射的遥控“无人机”飞行．第8题图第9题图第10题图第12题图9．（2分）旅客推动旅行箱，旅行箱离开手后还会向前运动一段距离，这是由于它具有．用如图所示的方式拉动旅行箱时，它相当于一个杠杆．10．（2分）如图是一款利用高温水蒸气熨烫衣服的便携式挂烫机．通电时挂烫机将电能转化为能；熨烫衣服时冒气口冒出的“白气”是由水蒸气形成的．11．（2分）地表温泉水降温较慢，这是因为水的较大．人们泡温泉时身体会变热，这是通过的方式改变了身体的内能的缘故．12．（2分）如图是小明某次步行后手机“微信运动”功能记录的数据．如果小明此次步行时间是3000s，步长是0.5m，那么他步行的速度是m/s；若以手机为参照物，小明是的．13．（2分）如图所示，闭合开关后小灯泡L1、L2均正常发光，它们的连接方式是联；过一会发现有一个小灯泡熄灭，而电流表的示数不变，则电路中出现的故障是．第13题图第14题图14．（2分）如图是小灯泡L和定值电阻R的电流与电压关系的图象．现将它们并联后接在电压为2V 的电源两端，则干路中的电流是A，小灯泡L的实际电功率是W．15．（2分）利用动滑轮把重30N的物体竖直向上提升5m，所用拉力是20N，拉力所做的功是J；动滑轮的机械效率是．三、计算题（共2小题，满分10分）16．（5分）如图所示，容器中装有0.2kg的水，水的深度为10cm．求：（1）容器中水的重力；（2）水对容器底的压强．（g取10N/kg）17．（5分）如图所示，电源电压为3V，小灯泡L标有“2.5V 1W”字样．闭合开关后，小灯泡L正常发光．求：（1）通过小灯泡L的电流；（2）通电60s，电阻R消耗的电能．四、简答题（共3小题，满分6分）18．（2分）急刹车时，汽车的轮胎会在地面上留下黑色的痕迹．请说出其中的能量转化过程．19．（2分）台式电脑的机箱外壳上开有许多小孔，并且机箱内装有微型风扇．请解释这样做的道理．20．（2分）如图所示，用细线悬挂着的轻质汤勺接近快速下落的水流时，轻质汤勺会向水流靠拢．请说明产生这个现象的原因．五、作图、实验与探究题（共8小题，满分24分）21．（2分）请在图中画出苹果受到重力的示意图．22．（2分）请在图中画出折射光线．23．（2分）请在图中标出磁感线的方向和电源的正极．第23题图第24题图24．（3分）在测量盐水密度的实验中，已知空烧杯的质量是55g，烧杯和盐水的总质量如图所示，则盐水的质量是g；将烧杯中的盐水全部倒入量筒中测得体积是60cm3，则盐水的密度是g/cm3．采用这种测量方法得到的结果将．25．（3分）如图是研究水的沸腾实验中温度与时间关系的图象．分析图象可知：水的初温是℃；加热至水沸腾用了min；在沸腾过程中水吸收热量，保持不变．第25题图第26题图26．（3分）如图是探究平面镜成像特点的实验装置．（1）选择玻璃板代替平面镜进行实验的目的是；（2）选取完全相同的两支蜡烛进行实验是为了比较像与物的关系；（3）实验中移动蜡烛B，直至与蜡烛A的像完全重合，此时蜡烛A到玻璃板的距离是12cm，则蜡烛B到玻璃板的距离是cm．27．（4分）在测量滑动摩擦力的实验中，用弹簧测力计水平拉动木块沿长木板做运动，弹簧测力计的示数如图所示，则木块与长木板之间的滑动摩擦力是N；此时，砝码与木块之间的摩擦力是N．如果将长木板表面铺上毛巾，重复上述操作，弹簧测力计的示数与原来相比将．第27题图第28题图28．（5分）在测量额定电压为3.8V小灯泡的电功率实验中，电源电压为4.5V，电路如图所示．（1）连接电路时，开关应，电压表的量程应选择；（2）检查电路无误后闭合开关，会发现小灯泡不亮，但电流表和电压表的指针都有偏转，接下来应进行的操作是；（3）当小灯泡正常发光时，电流表的示数是0.3A，则小灯泡的额定功率是W；（4）实验过程中会发现小灯泡两端的实际电压越大，小灯泡的越大，小灯泡越亮．2017年吉林省中考物理试卷参考答案与试题解析一、选择题（共6小题，每小题2分，满分12分）1．（2分）如图所示，属于光的反射现象的是（）A.放大的字B．水中的倒影C．钢笔错位D．墙上手影【分析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼、凸透镜成像等都是光的折射形成的．【解答】解：A、用放大镜看字时，字变大了，属于凸透镜成像，是由于光的折射形成的，故与题意不符；B、平静水面上鸟的倒影，属于平面镜成像，是由于光的反射形成的，符合题意；C、钢笔错位是因为光从一种透明介质进入另一种透明介质时，光路的方向发生改变而形成的，属于光的折射现象；故与题意不符；D、手影中影子的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域，就是影子，故与题意不符．故选B．【点评】此题通过几个日常生活中的现象考查了对光的折射、光的直线传播、光的反射的理解，在学习过程中要善于利用所学知识解释有关现象．2．（2分）下列做法能够减慢蒸发的是（）A．把积水向周围扫开B．把湿衣服晾在通风处C．把蔬菜装入保鲜袋D．把粮食晒在阳光下【分析】影响蒸发快慢的因素有三个，一是蒸发的面积，二是周围的温度，三是空气的流动，依据这一知识，对照各选项进行分析，便可做出正确的判断．【解答】解：A、把积水向周围扫开，增大了液体表面积，可以加快蒸发，故A错误；B、把湿衣服晾在通风处，加快了液体表面空气的流动速度，可以加快蒸发，故B错误；C、把蔬菜装入保鲜袋，控制了液体表面积和空气流动的影响，可以减慢蒸发，故C正确；D、把粮食晒在阳光下，提高了液体的温度，可以加快蒸发，故D错误．故选C．【点评】熟知影响蒸发快慢的三个因素，是顺利解决此类问题的关键．3．（2分）下列做法能够增大压强的是（）A．图钉尖端做得很尖B．滑雪板板面做得很大C．书包背带做得很宽D．载重汽车安装多个车轮【分析】减小压强的方法：在受力面积一定时，减小压力；在压力一定时，增大受力面积；增大压强的方法：在受力面积一定时，增大压力；在压力一定时，减小受力面积．【解答】解：A、图钉尖端做得很尖，是在压力一定时，通过减小受力面积来增大压强，故A符合题意．B、滑雪板板面做得很大，是在压力一定时，通过增大受力面积来减小压强，故B不符合题意．C、书包的带做得很宽，是在压力一定时，通过增大受力面积来减小压强，故C不符合题意．D、坦载重汽车安装多个车轮，是在压力一定时，通过增大受力面积来减小压强，故D不符合题意．故选A．【点评】此题主要考查的是增大、减小压强的方法，主要从压力和受力面积两个方面考虑，在平时的学习过程中，要擅于运用物理知识来解释一些日常现象，从而为解答此类题积累经验．4．（2分）下列表述符合实际的是（）A．人体的正常温度约是37℃B．一个鸡蛋的质量约是200gC．家庭电路的电压是380V D．手电筒中的电流约是2A【分析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．【解答】解：A、正常情况下，人的体温在37℃左右，变化幅度很小．故A符合实际；B、10个鸡蛋的质量大约1斤，而1斤=500g，所以一个鸡蛋的质量在50g左右．故B不符合实际；C、我国家用电器的额定电压为220V，与之配套的家庭电路电压也是220V．故C不符合实际；D、手电筒工作电流很小，一般不超过0.2A．故D不符合实际．故选A．【点评】物理与社会生活联系紧密，多了解一些生活中的常见量的值可帮助我们更好地学好物理，同时也能让物理更好地为生活服务．5．（2分）下列设备和器材中，利用浮力的是（）A．抽水机B．气压计C．潜水艇D．铅垂线【分析】浸在液体和气体中的物体受到竖直向上的浮力．【解答】解：A、抽水机是利用大气压工作的，与浮力无关，故A不符合题意；B、气压计是测量大气压的仪器，与浮力无关，故B不符合题意；C、潜水艇是靠改变自身的重力来实现浮沉，利用了浮力，故C符合题意；D、铅垂线是利用重力方向始终竖直向下的原理制成的，故D不符合题意．故选C．【点评】此题考查的是浮力在生活中的应用．这就要求我们平时要多观察、多思考．6．（2分）如图所示，电源电压保持不变，当开关S由断开到闭合时，电路中（）A．电流表的示数变大，小灯泡变亮B．电流表的示数变小，小灯泡变亮C．电压表的示数变小，小灯泡不亮D．电压表的示数变大，小灯泡不亮【分析】分析当开关S由断开到闭合时电路的变化，根据串联电路的规律和欧姆定律确定正确答案．【解答】解：当开关S断开时，灯L与电阻R串联，电压表测R两端的电压，电流表测电路中的电流；S闭合时，L短路，灯不亮，电路中只有R，此时电压表测电源电压，电流表测电路中的电流；根据串联电路电压的规律，故电压表示数变大，根据串联电阻的规律，S闭合时电阻变小，根据欧姆定律I=可知，电路中电流变大，电流表示数变大；综上所述，只有D正确，ABC错误．故选D．【点评】本题考查串联电路的规律及欧姆定律的应用，关键是电路的识别．二、填空题（共9小题，每小题2分，满分18分）7．（2分）公园里鸟语花香，令人流连忘返．有人听到“鸟语”是鸟的鸣膜振动产生的；闻到的“花香”是扩散现象．【分析】声音是由物体的额真的产生的．物质是由分子组成的，分子永不停息地做无规则运动，分子间存在相互作用的引力与斥力．【解答】解：听到“鸟语”是鸟的鸣膜振动产生的；公园里闻到花香是扩散现象，说明分子不停地做无规则运动．故答案为：振动；扩散．【点评】本题考查声音的产生及分子的运动，掌握分子动理论内容，熟悉与分子动理论有关的现象即可正确解题．8．（2分）如图是一种可以进行航拍的“无人机”（多功能飞行器）．“无人机”的照相机镜头相当于凸透镜；人们可以通过遥控器上的天线发射的电磁波遥控“无人机”飞行。

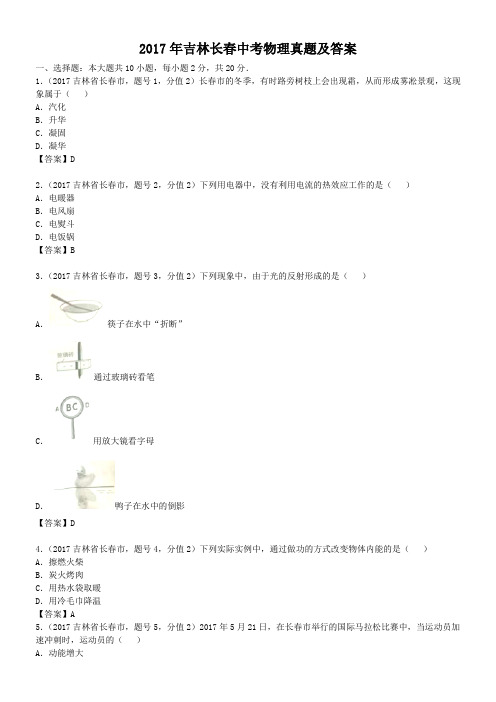

2017年吉林长春中考物理真题及答案一、选择题：本大题共10小题，每小题2分，共20分．1．（2017吉林省长春市，题号1，分值2）长春市的冬季，有时路旁树枝上会出现霜，从而形成雾凇景观，这现象属于（）A．汽化B．升华C．凝固D．凝华【答案】D2．（2017吉林省长春市，题号2，分值2）下列用电器中，没有利用电流的热效应工作的是（）A．电暖器B．电风扇C．电熨斗D．电饭锅【答案】B3．（2017吉林省长春市，题号3，分值2）下列现象中，由于光的反射形成的是（）A．筷子在水中“折断”B．通过玻璃砖看笔C．用放大镜看字母D．鸭子在水中的倒影【答案】D4．（2017吉林省长春市，题号4，分值2）下列实际实例中，通过做功的方式改变物体内能的是（）A．擦燃火柴B．炭火烤肉C．用热水袋取暖D．用冷毛巾降温【答案】A5．（2017吉林省长春市，题号5，分值2）2017年5月21日，在长春市举行的国际马拉松比赛中，当运动员加速冲刺时，运动员的（）A．动能增大B．惯性增大C．所受重力增大D．运动状态不变【答案】A6．（2017吉林省长春市，题号6，分值2）材料、横截面积均相同的a、b两根电阻丝（温度相同），a的长度大于b的长度，则（）A．a的电阻小于b的电阻B．a的电阻等于b的电阻C．a的电阻大于b的电阻D．无法判断a与b电阻的关系【答案】C7．（2017吉林省长春市，题号7，分值2）由于同学正在进行投掷实心球的训练，以下情境中他对球做功的是（）A．手拿球静止B．手托球水平匀速直线运动C．将球举起D．抛出后的球在空中继续运动【答案】C8．（2017吉林省长春市，题号8，分值2）下列实例中，不能用流体压强与流速关系解释的是（）A．飞机的机翼获得升力B．用活塞式抽水机抽水C．火车站的站台设置安全线D．两船并列行航行时要保持安全距离【答案】B9．（2017吉林省长春市，题号9，分值2）如图所示，用相同的滑轮组甲乙两个滑轮组，将同一个物体相同时间内匀速提升相同高度，若不计绳重和摩擦，比较甲、乙两滑轮组。

2017年吉林省长春市初中毕业、升学考试物理学科（满分80分，考试时间60分钟）一、选择题：本大题共10小题，每小题2分，共20分．1．（2017吉林省长春市，题号1，分值2）长春市的冬季，有时路旁树枝上会出现霜，从而形成雾凇景观，这现象属于（）A．汽化B．升华C．凝固D．凝华【答案】D【解析】北方冬季早晨树枝上出现“雾凇”，是空气中的水蒸气遇冷凝华成的小冰晶，属于凝华现象；故ABC错误，D正确。

【知识点】物体变化2．（2017吉林省长春市，题号2，分值2）下列用电器中，没有利用电流的热效应工作的是（）A．电暖器B．电风扇C．电熨斗D．电饭锅【答案】B【解析】电流的热效应是利用电流通过电阻后，将电能直接转化成内能。

电风扇主要是将电能转化成机械能，电暖器、电熨斗、电饭煲是将电能转化成内能；故ACD不合题意，B符合题意。

【知识点】焦耳定律及其应用电动机3．（2017吉林省长春市，题号3，分值2）下列现象中，由于光的反射形成的是（）A．筷子在水中“折断”B．通过玻璃砖看笔C．用放大镜看字母D．鸭子在水中的倒影【答案】D【解析】水中的筷子弯折了，是光从水中射向空气时发生了光的折射的缘故，故A不符合题意；通过玻璃砖看笔，笔反射出的光线经过玻璃砖的折射，看起来弯折，发生了光的折射，故B不合题意；用放大镜看字，属于凸透镜成像，是光的折射现象，故C不符合题意；鸭子在水中的倒影，是水面成像，属于光的反射现象，故D符合题意。

【知识点】光的折射光的反射4．（2017吉林省长春市，题号4，分值2）下列实际实例中，通过做功的方式改变物体内能的是（）A．擦燃火柴B．炭火烤肉C．用热水袋取暖D．用冷毛巾降温【答案】A【解析】擦燃火柴，是克服摩擦力做功，机械能转化成内能，属于做功增加物体的内能，故A符合题意；炭火烤肉，温度升高，是炉火的内能转移给了肉，属于热传递改变物体的内能，故B不合题意；用热水袋取暖是利用热传递改变内能的，故C不合题意；用冷毛巾降温，属于热传递减小了物体的内能，故D不合题意。

2017年吉林省中考物理试卷一、选择题（共6小题，每小题2分，满分12分）1. 如图所示，属于光的反射现象的是（）A.放大的字B.水中的倒影C.钢笔错位D.墙上手影2. 下列做法能够减慢蒸发的是（）A.把积水向周围扫开B.把湿衣服晾在通风处C.把蔬菜装入保鲜袋D.把粮食晒在阳光下3. 下列做法能够增大压强的是（）A.图钉尖端做得很尖B.滑雪板板面做得很大C.书包背带做得很宽D.载重汽车安装多个车轮4. 下列表述符合实际的是（）A.人体的正常温度约是37∘CB.一个鸡蛋的质量约是200gC.家庭电路的电压是380VD.手电筒中的电流约是2A5. 下列设备和器材中，利用浮力的是（）A.抽水机B.气压计C.潜水艇D.铅垂线6. 如图所示，电源电压保持不变，当开关S由断开到闭合时，电路中（）A.电流表的示数变大，小灯泡变亮B.电流表的示数变小，小灯泡变亮C.电压表的示数变小，小灯泡不亮D.电压表的示数变大，小灯泡不亮二、填空题（共9小题，每小题2分，满分18分）7. 公园里鸟语花香，令人流连忘返。

有人听到“鸟语”是鸟的鸣膜________产生的；闻到的“花香”是________现象。

8. 如图是一种可以进行航拍的“无人机”（多功能飞行器）。

“无人机”的照相机镜头相当于________透镜；人们可以通过遥控器上的天线发射的________遥控“无人机”飞行。

9. 旅客推动旅行箱，旅行箱离开手后还会向前运动一段距离，这是由于它具有________。

用如图所示的方式拉动旅行箱时，它相当于一个________杠杆。

10. 如图是一款利用高温水蒸气熨烫衣服的便携式挂烫机。

通电时挂烫机将电能转化为________能；熨烫衣服时冒气口冒出的“白气”是由水蒸气________形成的。

11. 地表温泉水降温较慢，这是因为水的________较大。

人们泡温泉时身体会变热，这是通过________的方式改变了身体的内能的缘故。

吉林省2017年初中毕业生学业水平考试物理答案解析一、单项选择题1.【答案】B【解析】放大镜、钢笔错位都是光的折射现象，AC错误；水中的倒影是光的反射现象，B正确；手影是光沿直线传播形成的，D错误。

【考点】光现象2.【答案】C【解析】将积水扫开增大液体表面积会加快蒸发，A错误；衣服晾在通风处可以加快空气的流动，加快蒸发，B错误；蔬菜装人保鲜袋隔绝空气流动可以减慢蒸发，C正确；太阳底下晒粮食是通过提高温度来加快蒸发，D错误。

【考点】影响蒸发快慢的因素3.【答案】A【解析】图钉尖端做得很尖是减小受力面积以增大压强，A正确；滑雪板板面做得很大、书包带做得很宽、载重车安装多个车轮都是增大受力面积以减小压强，BCD错误。

【考点】改变压强方法4.【答案】A【解析】人体的正常体温约37℃，A正确；一个鸡蛋的质量约50g，B错误；家庭电路的电压为220V，C 错误；手电筒中的电流约为0.2A，D错误。

【考点】实际生活中的物理知识5.【答案】C【解析】抽水机、气压计都是利用了大气压强，AB错误；潜水艇是利用浮力实现上浮和下沉的，C正确；铅垂线是根据重力的方向总是竖直向下工作的，D错误。

【考点】浮力的利用6.【答案】D【解析】开关S断开时L与R串联，电压表测R两端的电压；开关S闭合后L被短路不亮；电路中的电阻变小电流变大，电流表示数变大，电压表测电源电压，示数变大，故D正确，ABC错误。

【考点】简单电路，欧姆定律的应用。

二、填空题7.【答案】振动扩散【解析】鸟发出的声音是由鸟的鸣膜振动产生的；花香是分子无规则运动的结果，是扩散现象。

【考点】声音的产生和扩散现象8.【答案】凸电磁波【解析】照相机的镜头相当于凸透镜；遥控“无人机”是通过发射电磁波实现的。

【考点】凸透镜成像和电磁波的应用9.【答案】惯性省力【解析】旅行箱离开手后还会运动一段距离，是因为它具有惯性；用图中的方式拉动旅行箱，动力臂大于阻力臂，相当于一个省力杠杆。
