物理九年级全一册 第二十章 综合能力测试卷

人教版九年级物理全一册《第二十章电与磁》单元测试卷（含答案)学校:___________班级：___________姓名：___________考号：___________时间:60分钟满分:70分一、单项选择题（每小题2分共12分）1.将扬声器、电池和电流表等元件连成电池如图电路。

断开S，反复快速闭合、断开开关S，扬声器发出咔咔声;断开S,闭合开关S,反复轻敲扬声器的纸盆，会看到电流表的指针左右摆动。

下列有关说法正确的是( )。

A.扬声器发声的原理与机发电的原理相同B.扬声器发声时,将机械能转化为电能C.扬声器发电的原理与动圈式话筒工作的原理相同D.电流表指针左右摆动,是因为磁场方向发生变化2.如图是我国自主研发的电磁发射器，它是利用4磁场对电流的作用把弹丸发射出去的。

下列设备中与电磁发射器的工作原理相同的是( )A.发电机B电铃 C.司南 D.电动机A.发动机B.电铃C.司南D.电动机3.以下关于电与磁的描述中,说法正确的是( )。

第3题图A.如图甲所示,当闭合开关后电路中的绿灯亮B.如图乙所示,与发电机工作原理相同C.如图丙所示,与手机无线充电原理相同D.如图丁所示,小磁针偏转是电磁感应现象易干抛的电4.下到设备中、利用磁场对通电学体的作用面工作的是( )。

A.发电机B电动机 C.电磁继电器 D.电水壶5.如图所示,将一根导线AB放置在U形磁体形成的磁场方向竖直向下的磁场区域,导线的两端跟灵敏电流表相连，下列说法正确的是( )A.AB不动,磁体水平向左快速移动，指针会偏转B.磁体不动,AB水平向右快速移动,指针不偏转C.磁体不动,AB竖直向上快速移动,指针会偏转D.磁体不动,AB竖直向下快速移动,指针会偏转6.如图所示的四个实验中与扬声器的工作原理相同的是（）A．B．C．D．二.填空题-（每空1分共18分）7.电工在修理电器时,狭缝中的螺丝不容易拧上去，电工师傅将钢螺丝刀在上反复摩擦几下,再去吸住螺丝钉，然后拧上去,这是由于螺丝刀被而具有磁性，从而能够吸引铁制螺丝钉。

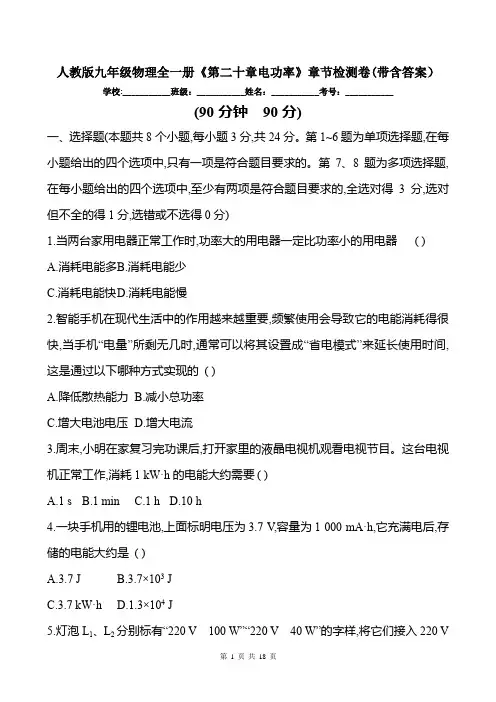

人教版九年级物理全一册《第二十章电功率》章节检测卷(带含答案）学校:___________班级：___________姓名：___________考号：___________(90分钟90分)一、选择题(本题共8个小题,每小题3分,共24分。

第1~6题为单项选择题,在每小题给出的四个选项中,只有一项是符合题目要求的。

第7、8题为多项选择题,在每小题给出的四个选项中,至少有两项是符合题目要求的,全选对得3分,选对但不全的得1分,选错或不选得0分)1.当两台家用电器正常工作时,功率大的用电器一定比功率小的用电器( )A.消耗电能多B.消耗电能少C.消耗电能快D.消耗电能慢2.智能手机在现代生活中的作用越来越重要,频繁使用会导致它的电能消耗得很快,当手机“电量”所剩无几时,通常可以将其设置成“省电模式”来延长使用时间,这是通过以下哪种方式实现的( )A.降低散热能力B.减小总功率C.增大电池电压D.增大电流3.周末,小明在家复习完功课后,打开家里的液晶电视机观看电视节目。

这台电视机正常工作,消耗1 kW·h的电能大约需要( )A.1 sB.1 minC.1 hD.10 h4.一块手机用的锂电池,上面标明电压为3.7 V,容量为1 000 mA·h,它充满电后,存储的电能大约是( )A.3.7 JB.3.7×103 JC.3.7 kW·hD.1.3×104 J5.灯泡L1、L2分别标有“220 V100 W”“220 V40 W”的字样,将它们接入220 V的电路中,则( )A.L1、L2并联时,L1比L2亮B.L1、L2并联时,亮度相同C.L1、L2串联时,L1比L2亮D.L1、L2串联时,亮度相同6.使用相机的慢镜头模式拍摄某白炽灯通电时的发光情况,图甲①到⑥依次显示出灯泡从通电开始到达最大亮度的过程。

同时测得通过灯泡的电流随时间变化如图乙所示,已知灯泡达到最亮后,其亮度和电流均保持不变。

人教版九年级全一册物理第二十章：电与磁综合复习题1．（2022·湖南岳阳·九年级期末）无线充电装置给人们的生活带来了便利。

充电底座通电后其中的送电线圈产生交变磁场，手机受电线圈中产生感应电流，开始向手机充电，以下四图所示的装置与手机受电线圈工作原理相同的是（）A．B．C．D．2．（2022·湖南岳阳·九年级期末）下面四个实验图能说明电动机工作原理的是（）A．B．C．D．3．（2022·湖南长沙·九年级期末）关于物理现象和物理知识，下列说法正确的是（）A．为了防止触电，必须把用电器的开关接在火线上B．验电器的原理是异种电荷相互吸引C．小磁针静止时，S极的指向与该点磁场方向相同D．用毛皮摩擦橡胶棒，橡胶棒带负电是由于毛皮束缚电子的能力比较强4．（2022·湖南·长沙市开福区青竹湖湘一外国语学校九年级期末）如图所示的“吸引现象”由分子间作用力引起的是（）A．磁铁吸引铁器B．吸盘吸在墙上C．摩擦后的气球吸引头发D．压紧的铅块互相吸引5．（2022·湖南·长沙市开福区青竹湖湘一外国语学校九年级期末）我们在学习物理知识时，运用了很多研究方法，下列几个实例：①研究电流时，把它比作水流；①在探究电磁铁磁性强弱的影响因素时；①在探究压强与压力关系时，控制受力面积相同；①研究磁场时，引入磁感线。

其中，运用了相同研究方法的是（）A．①①B．①①C．①①D．①①6．（2022·湖南株洲·九年级期末）公交车上安装的电动爆玻器工作原理是利用通电线圈在磁场中产生一个冲击力，在危急时刻击碎车窗玻璃。

图中的实验与电动爆玻器工作原理相同的是（）A．B．C．D．7．（2022·湖南常德·九年级期末）如图是一种水位自动报警器的原理示意图，当水位升高到金属块A处时（）A．红灯亮，绿灯灭B．红灯灭，绿灯亮C．红灯亮，绿灯亮D．红灯灭，绿灯灭8．（2022·湖南岳阳·九年级期末）下列关于磁场，磁感线的说法正确的是（）A．磁体间的相互作用规律通过磁感线来实现B．磁感线是磁场中真实存在的一些曲线，磁感线越密的地方磁场的磁性越强C．磁体周围的磁场方向是从磁体的N极出发，回到磁体的S极的，构成闭合曲线D．磁感线上某一点的切线方向与放在该点的小磁针静止时N极所指的方向相反9．（2022·湖南常德·九年级期末）如图所示的实验装置中属于电动机工作原理的是（）A．B．C．D．10．（2022·湖南常德·九年级期末）如图是烧水用的某品牌“随手泡”，为保障安全，该电器设置了电源开关S和安全开关S1．当壶身放在底座上时，S1自动闭合，此时再闭合S，电热丝R通电．如图设计的电路符合上述要求是。

第二十章 电与磁 单元综合测试题（含答案）一．选择题（4*10=40分）1.以下实际应用中，没有用到磁性材料的是 ( )A ．录音磁带B ．电话磁卡C ．电话话筒D ．收音机喇叭2.甲铁棒能吸引小磁针,乙铁棒能排斥小磁针,若甲、乙铁棒相互靠近,则两铁棒( ) A. 一定互相吸引 B. 一定互相排斥C. 可能无磁力的作用D. 可能互相吸引,也可能排斥 3.首先发现电流磁效应的科学家是( )A. 麦克斯韦B. 赫兹C. 奥斯特D. 法拉第 4.以下四幅图中，通电螺线管的N 、S 极标注正确的是( A )5. 下列关于电磁铁和磁感线的说法中,正确的是( )A. 电磁铁能永久性地保持磁性B. 电磁铁的磁性有无和磁性强弱可以改变C. 磁感线是真实存在的D. 电磁铁外部的磁感线总是从S 极出发,回到N 极 6.下列装置中，没有用到电磁铁的是( )A ．电磁起重机B ．电磁继电器C ．电饭锅D ．电铃7.在直流电动机中,当线圈转到什么位置时,换向器改变线圈中的电流方向( ) A. 线圈转到任意位置 B. 线圈平面与磁感线垂直C. 线圈平面与磁感线平行D. 线圈平面与磁感线成45°角8.直流电动机中转子的线圈通过换向器、电刷和直流电源相连接，这里换向器与电刷的作用是 ( )A ．不断改变电流的方向，使线圈能够完成正、反转动B ．适时地自动改变电流的方向使线圈始终向一个方向转动C ．不断地改变磁场的方向以改变线圈转动的方向D ．不断地改变磁场的方向，使线圈始终朝一个方向转动 9.关于电磁感应现象，下列说法正确的是( ) A. 电磁感应现象中机械能转化为电能 B. 感应电流的方向只跟导体运动方向有关 C. 感应电流的方向只跟磁场方向有关D. 导体在磁场中运动，就能产生感应电流10.如图所示为发电机的工作原理图，下列说法中正确的是 ( )A ．发电机的基本原理是通电导体在磁场中受力的作用B ．发电机的基本原理是电磁感应C ．线圈在转动过程中，感应电流的大小不变D ．线圈在转动过程中，感应电流的方向不变二．填空题（4*5=20分）11.目前我国正在实施“登月工程”。

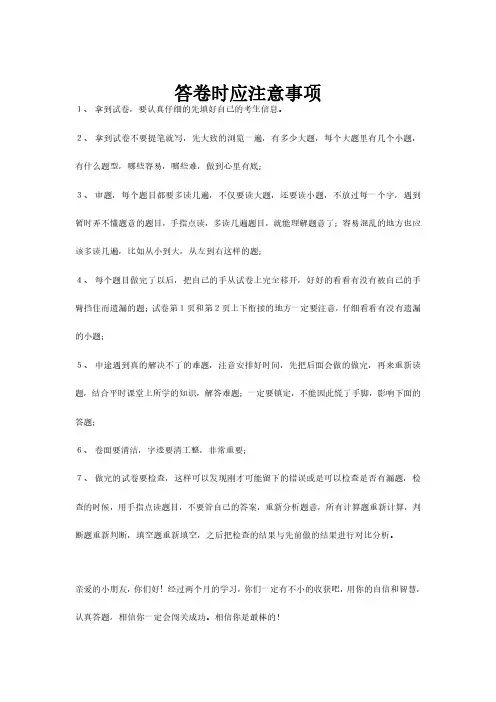

答卷时应注意事项１、拿到试卷，要认真仔细的先填好自己的考生信息。

２、拿到试卷不要提笔就写，先大致的浏览一遍，有多少大题，每个大题里有几个小题，有什么题型，哪些容易，哪些难，做到心里有底；３、审题，每个题目都要多读几遍，不仅要读大题，还要读小题，不放过每一个字，遇到暂时弄不懂题意的题目，手指点读，多读几遍题目，就能理解题意了；容易混乱的地方也应该多读几遍，比如从小到大，从左到右这样的题；４、每个题目做完了以后，把自己的手从试卷上完全移开，好好的看看有没有被自己的手臂挡住而遗漏的题；试卷第１页和第２页上下衔接的地方一定要注意，仔细看看有没有遗漏的小题；５、中途遇到真的解决不了的难题，注意安排好时间，先把后面会做的做完，再来重新读题，结合平时课堂上所学的知识，解答难题；一定要镇定，不能因此慌了手脚，影响下面的答题；６、卷面要清洁，字迹要清工整，非常重要；７、做完的试卷要检查，这样可以发现刚才可能留下的错误或是可以检查是否有漏题，检查的时候，用手指点读题目，不要管自己的答案，重新分析题意，所有计算题重新计算，判断题重新判断，填空题重新填空，之后把检查的结果与先前做的结果进行对比分析。

亲爱的小朋友，你们好!经过两个月的学习，你们一定有不小的收获吧，用你的自信和智慧，认真答题，相信你一定会闯关成功。

相信你是最棒的！九年级物理人教版全一册《第二十章电与磁》章末检测一、选择题（16分）1．聪聪做了这样一个有趣的实验．如图所示，他将盛有适量盐水的玻璃皿置于条形磁铁的正上方，在干电池的两端分别接上一根金属棒，并在其中一根金属棒上接上一个金属环．将金属环平放于液面上，另一根金属棒竖直插入盐水中央（不接触金属环），再向盐水中撒入碎纸屑．闭合开关S后，碎纸屑绕中央的金属棒沿相同方向转动起来，拿走磁体后碎纸屑停止转动．下列有关说法正确的是（）A．纸屑转动说明通了电的盐水在磁场中受到了力的作用B．纸屑转动，说明电在盐水中产生了热效应C．若将盐水换成纯净水做同样的实验，纸屑同样能够转动D．将电源正负极对调，闭合开关后碎纸屑仍然绕原来方向转动2．如图所示，虚线区域内的“×”表示垂直纸面向里的磁感线．在线框从位置A向右匀速移动到位置B的过程中，关于线框内产生感应电流的情况，下列说法正确的是（）A．无→有→无→有→无B．无→有→无C．没有感应电流D．一直有感应电流3．如图所示的磁现象正确的是（）A．B．C．D．4．如图所示，把一个在家庭电路中正在发光的灯泡放到蹄形磁体中间，发现灯丝晃动.关于这种现象.下列说法中正确的是（）A．灯丝晃动是因为灯丝是钨制成的，能够被磁体吸引B．该现象中，内能转化为机械能C．灯丝晃动是因为磁场对通电导体有力的作用D．利用该现象原理可以制成发电机5．如图所示为一种温度自动报警器的原理图，图中的水银温度计在制作时，玻璃管中封入了一段金属丝，电源和金属丝相连，当温度达到设定值，电铃报警．下列说法不正确的是（）A．电磁铁的工作原理是电流的磁效应B．温度升高至78℃时，电铃报警C．若将温度计上端的金属丝向下调整，则报警温度会降低D．电铃工作时，电磁铁a端为N极6．关于图（甲）、（乙）所示的实验，下列说法正确的是（）A．甲实验的原理与动圈式话筒的工作原理相同B．甲实验的过程中，电能转化为机械能C．乙实验的原理与发电机的工作原理相同D．乙实验的过程中，机械能转化为电能7．如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是电磁铁．闭合开关S，将滑动变阻器的滑片P向右移动时，弹簧测力计的示数变小．则下列分析正确的是（）A．滑片P向右移动过程中，电压表和电流表示数均变小B．电磁铁的上端为N极，电源右端为“+”极C．若断开开关，弹簧测力计的示数为零D．若滑动变阻器的滑片P不动，抽去电磁铁铁芯，弹簧测力计的示数变小8．如图甲所示，某恒温箱的加热电路由交流电源、电热丝等组成，其电路通断由控制电路控制，控制电路由电磁继电器、热敏电阻R1（安装在恒温箱内）、可变电阻器R2、低压电源、开关等组成，R1的阻值随温度变化的关系如图乙所示．调节可变电阻器使得R2=110Ω，闭合开关，当恒温箱内温度升高到50℃时，由于电磁继电器的作用，加热电路被断开，电磁继电器的线圈电阻忽略不计，下列说法正确的是：（）A．电磁继电器中电磁铁上端是N极．B．恒温箱内温度不断升高时，电磁铁的磁性变弱，加热电路会因此被接通C．调节可变电阻器使得R2′=170Ω，恒温箱内温度升高到130℃时，加热电路被断开D．可变电阻器的阻值变大时，热敏电阻R1的电功率将变大．二、填空题（14分）9．如图所示，两个条形磁体的A、B端分别吸引着一枚铁钉，由图可知，A、B为磁极______（填“同名”或“异名”）；如果将A、B相连，则铁钉会______，这是因为______.10．如甲所示，在安装直流电动机模型的实验中，要改变线圈的转动方向，除了改变磁场方向外，还可以采用的方法是______.完成以上实验后，取下电源换上小灯泡，在模型的转轴上绕上细线，如图乙所示，然后快速拉动细线，使线圈转动起来，结果小灯泡发光，此时，这模型就相当于______.如果图甲装置消耗的电能与图乙装置产生的电能相等，则图甲产生的机械能______（填“大于”“小于”或“等于”）图乙消耗的机械能.11．如图是火警自动报警原理图.发生火警时，温度升高使铜铁双层金属片向下弯曲，从而电磁铁电路________，电磁铁________，衔铁被吸下接通触点使报警电路中有电流通过，红灯亮、电铃响，发出警报.12．图是探究“通电螺线管外部的磁场方向”的实验装置．实验中，用小磁针的_____极指向来判断通电螺线管外部某点的磁场方向；断开开关，将电源的正负极对调，再闭合开关，观察小磁针的指向是否改变，此操作探究的问题是“通电螺线管外部的磁场方向与_____方向是否有关”．13．如图所示是扬声器的构造示意图，当线圈中有电流通过时，线圈受到磁力的作用而运动，这与____(选填“电动机”或“发电机”)的工作原理相同，由于通过线圈的电流是________电流，线圈就不断地来回运动，带动纸盆也来回振动，于是扬声器就发出了声音．14．利用如图所示的器材，在①小灯泡②电压表③电流表④线圈⑤电阻R⑥干电池⑦滑动变阻器中，选择________接在C、D之间，就可以研究电磁感应现象；选择________接在C、D之间，就可以研究磁场对电流的作用(选填序号)．三、作图题（4分）15．如图所示，标出通电螺线管中的电流方向和N、S极；()16．如图所示，小磁针放在两通电螺线管之间，静止时小磁针的N、S极处于如图所示的状态，请完成螺线管的绕线，并标出电源的正、负极．()四、实验题（18分）17．为了“探究通过磁场获得电流的条件”.小乐设计了如图所示的装置，主要器材有：铁架台、U形磁体、灵敏电流计、金属杆（金属杆用细导线连接并悬挂于铁架台上）、开关及导线若干.（1）图中金属杆、灵敏电流计及开关的连接方式是______联.（2）小乐安装好器材，晃动金属杆，观察灵敏电流计，结果发现指针没有发生偏转，出现这个问题最有可能是由于______.（3）解决（2）中的问题后，小乐再次观察灵敏电流计，发现指针还是没有发生偏转，于是他晃动金属杆，发现灵敏电流计的指针发生了摆动，则表明电路中有了______通过，此时______就相当于电路中的电源.（4）经历了（2）、（3）的探究，小乐便得出了通过磁场获得电流的条件：①有一个闭合的电路；②电路的一部分导体要在磁场中运动.对于他的结论，你认为哪一条还不够准确？________（填“①”或“②”）.要使结论准确，你应该怎样做：______.18．（1）如图1为探究通电直导线周围磁场分布的实验，实验时先在有机玻璃板上均匀地撒上铁屑，然后给直导线通电，为了更好地通过铁屑客观描述出磁场分布情况，接下去的操作是________，该操作的主要目的是减小铁屑与玻璃板之间的摩擦，使铁屑在磁场力作用下动起来，说明力能________，发现了直导线周围的磁场是以导线为圆心的同心圆圈，并找到了判断直导线周围磁场的方法（如图2）：“用右手握住直导线，让大拇指指向直导线中电流的方向，则弯曲的四指所指方向为磁场方向．”请你用小明的方法判断如图3中小磁针北极转向________；如图4中小磁针北极转向________（两空均选填“纸内”或“纸外”）．（2）如图所示，从一个不能打开的盒子（内有电池组、电阻等电路元件）上的两个小孔中伸出一段细软的长导线，请你在不断开该导线的情况下，设计一个方案判断该导线中是否有电流．①你还需补充的器材是________；②如何判断________19．学习“电磁感应”时，老师演示了发电机模型的实验（如图），摇动把手，使线圈快速转动，小灯泡就亮了。

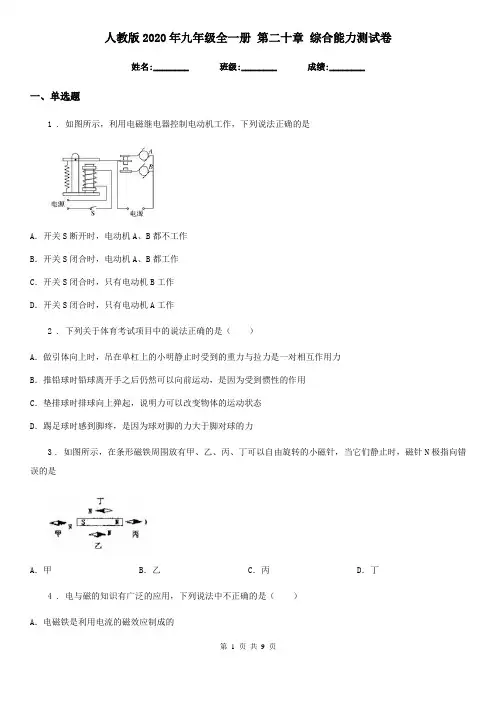

人教版2020年九年级全一册第二十章综合能力测试卷姓名:________ 班级:________ 成绩:________一、单选题1 . 如图所示，利用电磁继电器控制电动机工作，下列说法正确的是A．开关S断开时，电动机A、B都不工作B．开关S闭合时，电动机A、B都工作C．开关S闭合时，只有电动机B工作D．开关S闭合时，只有电动机A工作2 . 下列关于体育考试项目中的说法正确的是（）A．做引体向上时，吊在单杠上的小明静止时受到的重力与拉力是一对相互作用力B．推铅球时铅球离开手之后仍然可以向前运动，是因为受到惯性的作用C．垫排球时排球向上弹起，说明力可以改变物体的运动状态D．踢足球时感到脚疼，是因为球对脚的力大于脚对球的力3 . 如图所示，在条形磁铁周围放有甲、乙、丙、丁可以自由旋转的小磁针，当它们静止时，磁针N极指向错误的是A．甲B．乙C．丙D．丁4 . 电与磁的知识有广泛的应用，下列说法中不正确的是（）A．电磁铁是利用电流的磁效应制成的B．奥斯特实验说明利用磁场可以产生电流C．发电机是利用电磁感应现象制成的D．电动机是利用通电线圈在磁场中受力转动的原理制成的5 . 如图所示，导体棒ab向右运动，下列操作能使导体棒向左运动的是A．调换磁极B．取走一节干电池C．将导体棒a、b端对调D．向左移动滑动变阻器滑片6 . 某同学学习磁现象后，画出了以下四幅图，其中正确的是A．B．C．D．7 . 如图是公交车自动爆破器的装置图，它相当于一个电控安全锤，危急时刻，司机只需按下开关，爆破器中的电磁线圈在通电时运动，带动一个钨钢头用力击打车窗玻璃的边角部位，从而击碎玻璃下图所示的四个器件中与自动爆破器工作原理相同的是（）A．手摇发电机B．电磁起重机C．电炉D．电动机8 . 如图所示，把一根导线平行的拉到静止小磁针的上方，当通有如图所示方向的电流时，小磁针 N极垂直纸面向里偏转，关于此实验下列说法不正确的是A．实验中的直导线一定是放置在南北方向B．小磁针偏转不明显,可以增大导线中的电流C．小磁针对导线一定有力的作用D．把小磁针从直导线下方移到了直导线上方,小磁针N极偏转方向不变9 . 下列各图能正确反映电荷之间、磁极之间相互作用规律的是A．B．C．D．二、多选题10 . 在一档节目中，一位男士演示了一把如图所示的“铜丝琴”，他将一根张紧的铜丝两端与扬声器接通，铜丝旁边放置一块磁铁，用手指拨动铜丝，就能使扬声器发声，演奏出优美的乐曲.这个声音（）A．是振动的铜丝直接发出的B．不是空气振动而发出的C．是通电铜丝在磁场中受力振动而发出的D．是振动的铜丝切割磁感线产生感应电流使扬声器发出的三、填空题11 . 在①磁悬浮列车②动圈式扬声器③动圈式话筒④电风扇⑤指南针⑥发电机中，应用电磁感应原理制成的是______（只需要填序号），利用磁场对通电导体具有力的作用的原理工作的是______（只需要填序号）．12 . 奥斯特实验表明通电导线周围存在着________，如图所示，可判断电源的________端是正极．13 . 小明进行了如下两图所示的实验，根据实验现象能够判断铁棒一定具有磁性的是________ 图，做出此判断的道理是________14 . 玩滑板是中学生喜爱的运动．用脚蹬地后站上滑板也能继续向前滑行，是因为滑板具有____．小明提着质量为0.6kg的滑板沿水平路面走了50m，此过程中他向上提滑板的力对滑板做功____J．15 . 话筒的原理是_____，听筒的原理是_____。

《电与磁》检测题一、单选题1．关于电磁现象，下列说法中正确的是A．任何磁场都是由磁感线组成的B．磁场对放入其中的小磁针一定有力的作用C．当小磁针在磁场中静止，小磁针不受磁场力的作用D．利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向2．月球表面没有空气，表面没有磁场，对物体的引力仅为地球上的116,由于这些特点，在月球上，下面的情形能够做到的是( )A．用指南针定向 B．用电风扇吹风 C．举行露天演唱会 D．用天平测质量3．某机器的能量流向如图所示，据此推测该机器可能是（）A．电饭锅B．日光灯C．电视机D．电风扇4．电动机在日常生活和工农业生产中的应用十分广泛，关于电动机，下列说法错误的是（）A．电动机是应用通电线圈在磁场中受力转动的原理制成的B．直流电动机中的换向器能使通电线圈持续转动C．电动机是把电能转化成机械能的装置D．电动机是把机械能转化成电能的装置5．下列说法中正确是：（）A．某种电能表铭牌上标有10（20）A字样，表示该电能表的标定电流是20AB．电饭锅是利用电流的热效应工作的C．发电机的工作原理是通电导线在磁场中受到力的作用D．某电路中的两个灯泡由一个开关同时控制，则两灯泡一定是串联的6．如图所示，电吉他主要有“拾音器”和“音箱”组成，“拾音器”由磁铁和线圈组成．弹动钢弦，相当于线圈切割磁感线运动，在线圈中就会产生对应的音频电流，音频电流经放大后通过音箱，我们就听到了声音．下列与拾音器工作原理相同的电器设备为（）A．电磁继电器B．电铃C．电动机D．发电机7．下列用电器中利用电流热效应工作的是A．洗衣机B．电热杯C．电视机D．电风扇8．关于磁场，下列说法正确的是A．将小磁针放在某一空间，若小磁针偏离南北方向，说明这个空间存在磁场B．磁极间的相互作用都不是通过磁场发生的C．磁感线是磁场中真实存在的一些曲线D．磁体周围的磁感线从磁体S极发出，回到磁体N级9．如图所示，放在磁场中的矩形线圈abcd自图示位罝（即线圈平面垂直磁感线位置）开始绕'OO顺时针转动，下列说法中正确的是（）A．线圈在转动过程中，时刻有感应电流产生B．线圈在转动的前半周中，线圈中电流方向不变C．线圈一定不受磁场力作用D．线圈转动过程中，ab、bc、cd、ad边都不停地切割磁感线10．POS刷卡机的广泛应用给人们的生活带来了便利。

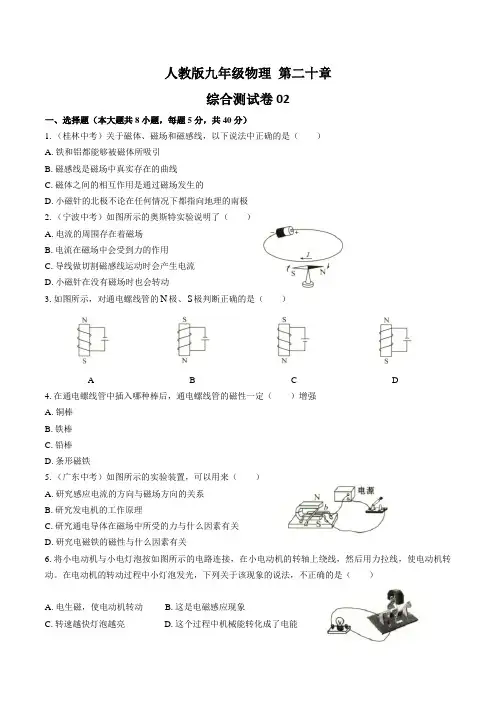

人教版九年级物理第二十章综合测试卷02一、选择题（本大题共8小题，每题5分，共40分）1.（桂林中考）关于磁体、磁场和磁感线，以下说法中正确的是（）A.铁和铝都能够被磁体所吸引B.磁感线是磁场中真实存在的曲线C.磁体之间的相互作用是通过磁场发生的D.小磁针的北极不论在任何情况下都指向地理的南极2.（宁波中考）如图所示的奥斯特实验说明了（）A.电流的周围存在着磁场B.电流在磁场中会受到力的作用C.导线做切割磁感线运动时会产生电流D.小磁针在没有磁场时也会转动3.如图所示，对通电螺线管的N极、S极判断正确的是（）A B C D4.在通电螺线管中插入哪种棒后，通电螺线管的磁性一定（）增强A.铜棒B.铁棒C.铅棒D.条形磁铁5.（广东中考）如图所示的实验装置，可以用来（）A.研究感应电流的方向与磁场方向的关系B.研究发电机的工作原理C.研究通电导体在磁场中所受的力与什么因素有关D.研究电磁铁的磁性与什么因素有关6.将小电动机与小电灯泡按如图所示的电路连接，在小电动机的转轴上绕线，然后用力拉线，使电动机转动。

在电动机的转动过程中小灯泡发光，下列关于该现象的说法，不正确的是（）A.电生磁，使电动机转动B.这是电磁感应现象C.转速越快灯泡越亮D.这个过程中机械能转化成了电能7.如图所示，导体ab按箭头所指的方向运动，在这四种情况下，ab中有感应电流产生的是（）A B C D8.（南京中考）如图所示的四幅图中能说明发电机工作原理的是（）A B C D二、填空题（本大题共6小题，每空2分，共30分）9.地球本身是一个巨大的磁体，地磁的南极在地理________极附近，即指南针所指的南北方向与地理的正南北方向________（选填“有”或“没有”）偏离，我国宋代学者________是世界上最早准确记述这一现象的人。

10.（宜昌中考）把螺线管水平悬挂起来，通电后它的外部磁场与________磁体的磁场相似，静止时它的南极指向地磁场的________（选填“南”或“北”）极。

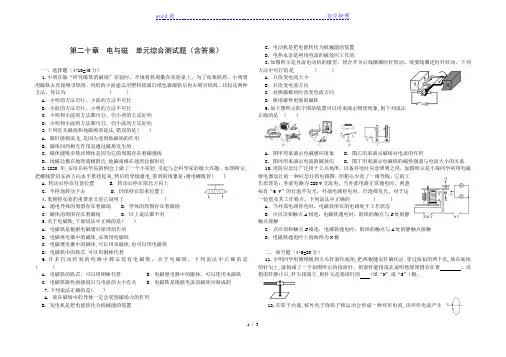

第二十章 电与磁 单元综合测试题（含答案）一．选择题（4*10=40分）1.小明在做“研究磁铁的磁场”实验时，不慎将铁屑撒在实验桌上。

为了收集铁屑，小明想用磁铁去直接吸引铁屑，同组的小波建议用塑料袋或白纸包裹磁铁后再去吸引铁屑。

比较这两种方法，你认为 ( ) A ．小明的方法可行，小波的方法不可行 B ．小波的方法可行，小明的方法不可行C ．小明和小波的方法都可行，但小明的方法好些D ．小明和小波的方法都可行，但小波的方法好些 2.下列有关磁场和地磁场的说法,错误的是( ) A. 磁针能指南北,是因为受到地磁场的作用B. 磁体间的相互作用是通过磁场发生的C. 磁体能吸引铁质物体是因为它的周围存在着磁感线D. 地磁北极在地理南极附近,地磁南极在地理北极附近 3.1820年,安培在科学院的例会上做了一个小实验,引起与会科学家的极大兴趣。

如图所示,把螺线管沿东西方向水平悬挂起来,然后给导线通电,看到的现象是:通电螺线管( ) A. 转动后停在任意位置 B. 转动后停在南北方向上 C. 不停地转动下去 D. 仍保持在原来位置上 4.奥斯特实验的重要意义是它说明了 ( ) A ．通电导体的周围存在着磁场 B ．导体的周围存在着磁场 C ．磁体的周围存在着磁场 D ．以上说法都不对 5.关于电磁铁,下面说法中正确的是( ) A. 电磁铁是根据电磁感应原理制作的 B. 电磁继电器中的磁体,必须用电磁铁 C. 电磁继电器中的磁体,可以用永磁体,也可以用电磁铁 D. 电磁铁中的铁芯,可以用钢棒代替 6.许多自动控制的电路中都安装有电磁铁。

关于电磁铁，下列说法中正确的是 ( ) A ．电磁铁的铁芯，可以用铜棒代替 B ．电磁继电器中的磁体，可以使用永磁铁 C ．电磁铁磁性的强弱只与电流的大小有关 D ．电磁铁是根据电流的磁效应制成的 7.下列说法正确的是( )A. 放在磁场中的导体一定会受到磁场力的作用B. 发电机是把电能转化为机械能的装置C. 电动机是把电能转化为机械能的装置D. 电热水壶是利用电流的磁效应工作的8.如图所示是直流电动机的模型，闭合开关后线圈顺时针转动。

第二十章测评(时间:45分钟满分:100分)一、选择题(本大题共10小题,每小题3分,共30分。

下列各题给出的四个选项中,只有一项符合题意)1.如图所示,磁铁吸引两根铁钉的一端,那么两根铁钉的另一端将()A.相互吸引,如图甲B.相互排斥,如图乙C.不相互吸引也不相互排斥,如图丙D.无法判断2.在直流电动机结构中,换向器的作用是()A.改变磁感线的方向B.改变线圈的转动方向C.改变线圈中的电流方向D.使线圈中的电流方向和转动方向同时改变3.关于磁场和磁感线,下列说法正确的是()A.只有磁铁周围才有磁场B.磁感线是由铁屑组成的C.磁体周围的磁感线都是从磁体的N极出来,回到S极D.在磁场中的某点,小磁针静止时S极所指的方向就是该点的磁场方向4.如图所示,GMR是一个巨磁电阻,其特性是电阻在磁场中会急剧减小,且磁场越强电阻越小,闭合开关S2后,下列四种情况相比较,指示灯最亮的是()A.S1断开,滑片P在图示位置B.S1闭合,滑片P在图示位置C.S1闭合,滑片P在滑动变阻器最右端D.S1闭合,滑片P在滑动变阻器最左端5.下图所示中的a表示垂直于纸面的一根导线,它是闭合电路的一部分。

它在磁场中按箭头方向运动时,会产生感应电流的是()A.甲和乙B.乙和丙C.丙和丁D.甲和丁6.奥斯特实验(如图所示)说明了()A.电流的周围存在着磁场B.电流在磁场中会受到力的作用C.导线做切割磁感线运动时会产生电流D.小磁针在没有磁场时也会转动7.收音机、电视机、音响里都有扬声器(如图所示),扬声器的工作原理是()A.电磁感应现象B.磁场对通电导线有力的作用C.电流周围存在磁场D.电流的热效应8.安装直流电动机模型时,要改变直流电动机的转动方向,可以()A.将磁体的N、S极对调B.将电源的正、负极和磁体的N、S极同时对调C.改变磁性强弱D.改变磁性强弱和电流大小9.如图所示,通电导线a、b固定不动,左磁体对a的作用力为F a,右磁体对b的作用力为F b,下列说法正确的是()10.汽车启动装置原理图如图所示,对于这一装置及其工作特点,下列说法中不正确的是()A.旋转钥匙能使电磁铁所在电路工作B.电磁铁的工作电压比电动机的工作电压低C.电磁铁通电时,上端是S极,下端是N极D.电磁铁通电时,吸引上方的衔铁,使触点A向右与B接触二、填空题(每空2分,共20分)11.1821年,世界上第一台电动机雏形由英国物理学家法拉第完成,其工作原理是,10年后,法拉第发现了现象,根据这一现象他又制成了世界上第一台发电机模型。

第二十章《电与磁》测试卷一、单选题(共15小题)1.使用电磁铁的优点是()A．它可永保磁性B．它不需消耗电能C．它的磁极磁性可确定D．它磁性有无、强弱、磁极可以控制2.如图是一个收录机磁头的工作原理示意图，在实际应用中它既可以承担放音的任务，又可以承担录音的任务．则使用它()A．放音时运用了电磁感应现象的原理B．放音时运用了电流磁效应C．录音时运用了通电导体在磁场中受力的原理D．录音时运用了电流的热效应3.如图所示，是条形磁体的磁场分布图，下列说法正确的是()A．该条形磁体的左端为N极，右端为S极B．a处的磁场强弱与b处的磁场强弱相同C．置于a点的小磁针，静止时南极指向左侧D．磁感应线是为了研究方便引入的假想曲线4.有甲、乙两根外形完全相同的钢棒，一根有磁性，另一根没有磁性，用图中的哪种方法可以一次把它们区分开来？()A．B．C．D．5.物理学中，磁化就是指( )A ． 电流的磁效应B ． 磁极之间的相互作用C ． 磁铁能吸引铁等物质的性质D ． 原来没有磁性的物体得到磁性的过程6.电动机的工作原理是( )A ． 电磁感应B ． 电流周围存在磁场C ． 磁场对通电导线的作用D ． 同名磁极互相排斥 7.小明用如图所示电路进行“电磁铁的磁性强弱与哪些因素有关”的探究活动后，得出以下的结论，其中正确的是( )①线圈中的电流越强，磁性越强①电磁铁线圈匝数越多，磁性越强①若将线圈A 的铁钉拔出，磁性大大减弱．A ． 只有①①B ． 只有①①C ． 只有①①D ． ①①①8.如图所示是扬声器(喇叭)的结构图．当扬声器的线圈中通入携带声音的信息、时刻变化的电流时，线圈会在永久磁体的作用下受到力的作用并带动纸盆振动发声．下列说法中正确的是( )A ． 扬声器工作时是将机械能转化为电能B ． 扬声器的工作原理是通电线圈在磁场中受力运动C ． 扬声器中的永久磁体不会对线圈有作用力D ． 扬声器的工作原理与发电机的工作原理相同9.如图所示，可以使电流表G 指针发生偏转的情况是( )A ． 开关断开，导体ab 竖直向下运动B ． 开关断开，导体ab 垂直纸面向外运动C ． 开关闭合，导体ab 竖直向上运动D ． 开关闭合，导体ab 垂直纸面向纸内运动 10.关于通电导线在磁场里受力方向的说法错误的是( )A ． 改变导线中的电流方向，导线的受力方向会发生改变B ． 同时改变电流方向和磁场方向，导线受力方向一定改变C ． 改变磁场的方向，通电导线受力方向会发生改变D ． 同时改变电流方向和磁场方向，导线受力方向一定不改变11.甲铁棒能吸引小磁针，乙铁棒能排斥小磁针，若甲、乙铁棒相互靠近，则两铁棒( ) A ． 一定互相吸引B ． 一定互相排斥C ． 可能无磁力的作用D ． 可能互相吸引，也可能排斥12.信鸽有惊人的远距离辨认方向的本领，人们对信鸽有高超认路本领提出猜想如下：科学家们曾做过这样一个实验：把几只训练有素的信鸽分成两组，在一组信鸽的翅膀下各挂一块小磁铁，而在另一组信鸽的翅膀下各挂一块大小相同的铜块，然后把它们带到离鸽舍一定距离的地方放飞，结果挂铜块的信鸽飞回鸽舍，而挂着磁铁的信鸽却全部飞散了，科学家的实验支持了上述哪些猜想( )A ． 信鸽对地形地貌有极强的记忆力B ． 信鸽能发射并接收某种超声波C ． 信鸽体内有某种磁性物质，借助地磁场辨别方向D ． 信鸽能发射并接收某种次声波13.多地已建成了如图所示的风力发电机，下列相关说法中，不正确的是( )A ． 风力发电机是利用电磁感应原理工作的B ． 能量转化过程为：风能→叶片的机械能→电能C ． 风力发电机是由转子和定子组成的D．通过导线向电网输电时，金属导体中的电流是由正电荷定向移动形成的14.关于电动机和发电机，下列说法正确的是()A．发电机是利用通电线圈在磁场中转动的原理制成的B．电动机是利用电磁感应原理工作的C．电动机工作时电能转化为机械能D．发电机工作时电能转化为机械能15.下列四个实验，能说明发电机原理的是()A．B．C．D．二、填空题(共3小题)16.把一根细钢棒放在一个条形磁体的N极附近，如图所示，于是小钢棒被____了，那么钢棒远离N极的磁极是____极．17.1820年4月的一天，奥斯特讲课时突发奇想，在沿________方向的导线下方放置一枚小磁针，保证导线和小磁针能________放置进行实验，接通电源后发现小磁针明显偏转．随后奥斯特花了三个月时间，做了60多个实验证明电流的确能使磁针偏转，这种现象称为________．奥斯特的发现，拉开了研究电磁间本质联系的序幕．18.电磁铁是一个带有________的螺线管，________时有磁性，________时无磁性．三、实验题(共3小题)19.在学习了电和磁的知识后．小杰在家里饶有兴趣地做起了小实验．他找了一枚缝衣针．在“吸铁石”上擦了几下，然后用一根细软的棉线将缝表针悬挂起来井保持水平，结果发现静止后针尖总是指向南方，这说明缝衣针已经键磁化成了一枚小磁针．为验证奥斯特实验，小杰把通电的台灯(60 W)导线移到缝衣针的下方，并靠近缝衣针平行放置．结果发现缝衣针并未发生偏转．带着疑问，小杰在科学课堂上与大家展开讨论．结果出现了两种不同观点．这时．老师让小杰用两节干电池(3 V)和一段电阻丝(15 Ω)重新做这个实验．结果缝衣针发生了偏转．(1)磁化后．这枚缝衣针的针尖是________极．(填“S”或“N”)(2)在课堂实验中，电阻丝中通过的电流大小为________安．(3)下面是同学们在课堂讨论中形成的两种观点，通过小杰的课堂实验可以否定的是________(填“A”或“B”)A．台灯线内有两根导线，且电流方向相反，产生的磁性相互抵消B．台灯线内电流太小，产生的磁场太弱，不足以让小磁针偏转．20.小凌同学在学习了磁知识后，对磁现象很感兴趣．一天晚上，她在台灯下研究磁铁，偶然发现当磁铁靠近发光的台灯时，灯泡内的钨丝晃动了．让我们和小凌同学一起来探究：(1)提出问题：__________(2)建立假设：①可能是磁铁对钨有吸引作用；①可能是…(3)获得证据：小凌找来同样的钨丝，用磁铁靠近，发现钨丝不能被吸引．(4)得出结论：钨丝晃动并不是磁铁对钨有吸引作用，而是______________．21.在“探究通电螺线管外部磁场方向”实验中，在图示的螺线管周围不同位置放一些小磁针，闭合开关，观察各个小磁针的指向．此实验中小磁针的作用是______，为了探究结果更精确，小磁针应________(选填“多一些”或“少一些”)；把电池正负极对调，闭合开关会发现小磁针________，此现象说明______________．答案解析1.【答案】D【解析】AC、它的磁性可有可无，磁性的强弱和磁极方向可以改变，故CA错误；B、电磁铁只有给它通电它才有磁性，需要消耗电能，故B错误；D、磁性有无可以通过通断电来控制；磁性强弱可以通过改变电流大小、线圈匝数来控制；磁极方向可以通过改变电流方向来控制，故D正确；2.【答案】A【解析】放音的主要原理磁生电，所以是电磁感应现象，录音过程是线圈中有变化的电流，产生变化的磁场，再磁化磁粉的过程，其中电流的磁效应是最主要的原理．故A正确．3.【答案】D【解析】A、磁体周围的磁感线从磁体的N极出来，回到磁体的S极，构成闭合曲线，由图该条形磁体的右端为N极，左端为S极，所以A说法错误；B、磁感线分布越密的地方，其磁场越强，故a处磁场比b处弱，所以B说法错误．C、小磁针静止时北极所指的方向与该点的磁感线方向一致，所以a处的小磁针静止时南极应指向右侧，所以C说法错误；D、磁感线不是真实存在的，而是为了研究方便假想的线，所以D说法正确．4.【答案】D【解析】条形磁铁的磁极在棒的两端，棒中间是没有磁性的，但选项C无论谁带磁性两铁棒均是吸引的，故没有办法确定棒是否有磁性；在选项A、B中，甲、乙两棒各有顶端相互接触，根据力的作用是相互的，因此也无法确定哪个棒的顶端有磁性．选项D用甲棒顶端接触乙棒的中间，如果吸引，说明甲棒顶端是磁极，甲是条形磁铁，乙是没有磁性的钢棒；如果不吸引，说明甲棒没有磁性，乙棒就是条形磁铁．5.【答案】D【解析】使原来没有磁性的物体在磁体或电流的作用下获得磁性的过程叫磁化．6.【答案】C【解析】A、根据电磁感应现象制成了发电机，故A错误；B、根据电流周围周围存在着磁场制作了电磁铁，故B错误；C、根据磁场对通电导体的作用制作了电动机，故C正确；D、磁磁体间的相互作用规律是：同名磁极互相排斥，异名磁极互相吸引，故D错误．7.【答案】D【解析】①电磁铁的铁芯和线圈匝数一定时，线圈中的电流越强，磁性越强，符合题意．①在电流和铁芯一定时，电磁铁线圈匝数越多，磁性越强，符合题意．①电磁铁是线圈磁场和被磁化的铁芯共存作用形成的一个磁场，若将线圈A的铁钉拔出，磁性大大减弱，符合题意．8.【答案】B【解析】A、动圈式扬声器在工作过程中消耗了电能，把电能转化为机械能，故A错误；B、动圈式扬声器是把强弱变化的电流变成声音信号的装备，它利用了磁场对电流有力的作用的原理，故B正确；C、当线圈中有电流通过时，扬声器中的永久磁体会对线圈有作用力，故C错误；D、发电机的制作原理是电磁感应，而扬声器的工作原理是磁场对电流有力的作用，故D错误．9.【答案】D【解析】产生感应电流的条件是闭合电路的一部分导体在磁场中做切割磁感线运动，本题图中也看出是闭合电路的一部分导体在磁场中了，磁感线方向是竖直向上的．AB、开关S断开，电路不是通路，无论将导体怎样移动，所以不能产生感应电流．故AB错误．C、开关S闭合，将导体ab向上运动，运动方向与磁感线方向平行，导体没有切割磁感线，所以不会产生感应电流，故C错误．D、开关S闭合，导线ab从纸外向纸里运动，导体切割磁感线，会产生感应电流．故D正确．10.【答案】B【解析】通电导线在磁场中受力与磁场方向和电流方向有关系．当电流方向和磁场方向有一个改变时，通电导线的受力方向将会发生改变，所以A、C说法正确，不符合题意；但电流方向和磁场方向同时改变时，通电导线的受力方向将不发生变化，所以B说法错误，符合题意，D说法正确，不符合题意．11.【答案】D【解析】小磁针本身具有磁性，能够吸引没有磁性的铁棒，故铁棒A可能有磁性，也可能没有磁性，只是在小磁针磁场作用下暂时被磁化．铁棒B能排斥小磁针，说明B一定有磁性．若A无磁性，当A靠近B时，A、B互相吸引；若A有磁性，则A、B两磁体都分别有北极和南极，当它们的同名磁极互相靠近时，互相排斥；当异名磁极互相靠近时，互相吸引，故D正确．12.【答案】C【解析】由题意知，两组信鸽所不同的仅是一组信鸽的翅膀下各缚一块小磁铁而在另一组信鸽的翅膀下各缚一块大小相同的铜块，结果大部分缚铜块的信鸽飞回到鸽舍，而缚着磁铁的信鸽却全部飞散了，由此可见，小磁铁产生的磁场干扰了信鸽的飞行方向．这说明鸽子体内有某种磁性物质，它能借助地磁场辨别方向．13.【答案】D【解析】A、风力发电机是利用电磁感应原理工作的，故A正确；B、内力发电机工作时，风能先转化为叶片的机械能，再转化为电能，故B正确；C、风力发电机是由转子和定子组成的，由二者相对运动，使线圈切割磁感线产生电流，故C正确；D、金属导体中是自由电子进行定向移动，所以通过导线向电网输电时，金属导体中的电流是由负电荷定向移动形成的，故D错误．14.【答案】C【解析】A、发电机的原理是“电磁感应”，故A错误；B、电动机的原理是“通电线圈在磁场中受力转动”，故B错误；C、电动机是在接通电源后靠转子转动来工作的，这一过程电能转化成了机械能，故C正确；D、发电机是转子做切割磁感线运动而产生电流，这一过程是机械能转化为电能，故D错误．15.【答案】B【解析】A、小磁针发生偏转，探究的是电流的磁效应，故A错误；B、在该装置中，只要导体棒ab做切割磁感线运动，在电路中就会产生电流，即是电磁感应现象，故发电机就是利用该原理制成的，故B正确；C、电动机是利用通电导线在磁场中受力的作用的原理制成的，故C错误；D、磁铁吸引小磁针，探究时磁极间的相互作用规律，故D错误．16.【答案】磁化N【解析】钢棒没有磁性，放在条形磁体附近，被磁化，磁化后钢棒的右端是S极，左端是N极．17.【答案】电流平行电流的磁效应【解析】在奥斯特实验中，开关闭合时，即当导线中有电流通过时，发现导线下面的小磁针发生偏转，说明通电导体周围存在着磁场；奥斯特讲课时突发奇想，在沿电流方向的导线下方放置一枚小磁针，保证导线和小磁针能平行放置进行试验，接通电源后发现小磁针明显偏转，电流的确能使磁针偏转，这种现象称为电流的磁效应；18.【答案】铁芯通电断电【解析】电磁铁是一个带有铁芯的螺线管，通电时有磁性，断电时无磁性．19.【答案】(1)S(2)0.2(3)B【解析】(1)缝衣针被悬挂起之后针尖总是指向南方，所以针尖是南极，即S极．(2)由欧姆定律公式可得I＝＝＝0.2 A.(3)台灯导线中的电流为：I灯＝＝≈0.27 A；电阻线中的电流为：I阻＝＝＝0.2 A.电阻线中的电流与台灯导线中的电流大小相差不大，所以台灯线不能使缝衣针偏转不是由于电流太小引起的，其真正的原因是，台灯是交流电，并行的导线中瞬间的电流方向是相反的，因此产生的磁场相互抵消，因而不会使缝衣针发生偏转．说法B可以否定．20.【答案】(1)灯泡内的钨丝为什么会晃动？(灯泡内的钨丝晃动的原因是什么？)(4)磁铁是对通电的钨丝有力的作用．(或钨丝通电后产生了磁场，和磁铁磁场相互作用而晃动)．【解析】(1)通过分析题目中的结论我们可以得出，本实验要探究的是灯泡内的钨丝为什么会晃动？(4)通过比较磁铁对钨丝无力的作用说明磁铁是对通电的钨丝有力的作用．(或钨丝通电后产生了磁场，和磁铁磁场相互作用而晃动)21.【答案】指示磁场方向多一些指示磁场方向改变磁场方向和电流方向有关【解析】因为小磁针放入磁场，小磁针静止时N极指向和该点磁场方向相同，所以实验中使用小磁针是为了指示磁场方向，从而判断该点的磁场方向；为了探究结果更精确，小磁针应多放一些，把电池正负极对调，改变了电流方向，闭合开关后，会发现小磁针指示磁场方向改变了，此现象说明磁场方向和电流方向有关．。

第二十章电与磁单元测试卷一、单选题1．宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也。

”图中符合上述说法的是（）A．B．C．D．2．在两磁铁旁的小磁针的方向如图所示（小磁针黑色一端是N极），那么a、b两端的磁性应是（）A．a端是N极，b端是S极B．a端是S极，b端是N极C．a、b两端都是N极D．a、b两端都是S极3．关于磁现象，下列说法正确的是（）A．小磁针放入磁场中静止时，N极所指方向为该点的磁场方向B．地球周围存在磁场，所以它周围的磁感线是真实存在的C．地球是一个巨大的磁体，地磁的南北极跟地理的南北极是完全重合的D．铜、铁、铝和磁体靠近时，都会受到磁力的作用4．如图所示是奥斯特实验的示意图，以下关于奥斯特实验的分析正确的是（）A．小磁针发生偏转说明通电导线周围存在磁场B．移去小磁针后，通电导线周围磁场消失C．断开开关，直导线周围磁场不会立即消失D．通电导线周围的磁场方向由小磁针的指向决定5．在图中的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是（）A．灯不亮，电铃响B．灯不亮，电铃不响C．灯亮，电铃不响电源D．灯亮，电铃响工作电路控制电路6．如图所示，当滑动变阻器的滑片P向右滑动时，下列说法中正确的是（）A．电流表示数变小，电压表示数变大，电磁铁磁性减弱B．电流表示数变大，电压表示数变小，电磁铁磁性增强C．电流表示数变小，电压表示数变小，电磁铁磁性减弱D．电流表示数变大，电压表示数变大，电磁铁磁性增强7．2022年6月17日，中国人民解放军海军福建舰（简称福建舰）下水。

福建舰配置电磁弹射和阻拦装置。

电磁弹射是指以电磁力为加速手段，当电磁弹射的弹射车轨道与航母舰载飞机前轮接触，并处于强磁场中，弹射车内的导体通过强电流时，即可受到强大的推力，将航母舰载飞机弹出。

如图所示，下列装置图能反映电磁弹射原理的是（）A．B．C．D．8．成绩优异的小王常常用音乐填满自己的业余时间，众多乐器中，他独爱电吉他。

九年级物理全册第二十章电与磁综合测试（新版）新人教版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（九年级物理全册第二十章电与磁综合测试（新版）新人教版）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为九年级物理全册第二十章电与磁综合测试（新版）新人教版的全部内容。

第二十章电与磁综合测试时间：90分钟满分:90分班级：____ 姓名:_____ 得分：_____一、选择题（本题包括8小题，每小题3分，共24分.每题只有一个选项符合题意）1．下列各图能正确反映电荷之间、磁极之间相互作用规律的是( )2．下列物体周围不存在磁场的是（)A．铜棒 B．地球C．指南针 D．通电螺线管3．下列图中，能正确表示小磁针静止时N极指向的是( ）4．如图所示是某科技小组设计的一种温度自动控制报警装置电路图，关于它的说法正确的是（）A．当温度低于90℃时，报警装置就会响铃，同时绿灯亮B．当温度低于90℃时，报警装置就会响铃，同时红灯亮C．当温度达到90℃时，报警装置就会响铃，同时红灯亮D．当温度达到90℃时，报警装置就会响铃，同时绿灯亮第4题图第5题图5．如图所示，线圈abcd位于磁场中，K与1接通时,ab段导线受磁场力F的方向向上；当K改为与2接通时，ab段导线受磁场力（）A．方向向下B．方向向上C．为零,因为电源反接D．为零,因为电路一定是断路6．下列装置中，利用电磁感应原理工作的是（)7．下面四幅图中反映电动机工作原理的是（)8．如图所示,为使滑动变阻器的滑片P向右移动时，通电螺线管对条形磁铁的斥力变大，则电源和变阻器接入电路的方式可以是（)A．G接F，E接B，D接HB．G接F，E接A,D接HC．G接E，F接B，D接HD．G接E,F接A，D接H第8题图第9题图二、填空题（本题包括5小题，每空1分,共15分)9．如图所示,a、b分别为两个条形磁体的某一端磁极,根据图中磁感线的分布，可以判断a、b为________（选填“同名"或“异名")磁极，其中a为________极.A点的磁场比B点的磁场________(选填“强"或“弱”)。

人教版2020年九年级全一册第二十章综合能力测试卷姓名:________ 班级:________ 成绩:________一、单选题1 . 如图可以说明巨磁电阻GMR的特性．闭合开关S1、S2并使滑片P向左移动，观察到指示灯变亮，那么A．电磁铁左端为S极B．电磁铁的磁性减弱C．巨磁电阻两端的电压变大D．巨磁电阻随磁场增强而变小2 . 【苏科版八年级物理下册第九章力与运动单元提优测试题】在匀速行驶的火车上，一位乘客发现自己正上方的车厢顶棚上有一小水滴正要下落，这滴水下落后，将要落在（）A．此乘客的座位前面B．此乘客的座位后面C．此乘客的头上D．此乘客的左侧肩膀上3 . 关于电磁现象，下列说法正确的是A．电流周围一定存在磁场B．通电导体在磁场中受力的方向与电流大小有关C．磁场是由磁感线组成的D．电动机工作时，把机械能转化为电能4 . 世界上第一个发现电和磁联系的科学家是（）A．欧姆B．焦耳C．牛顿D．奥斯特5 . 以下关于能源、信息、材料、原子结构的说法，正确的是A．石油是不可再生能源B．手机是利用紫外线传递信息的C．可利用超导体制作电饭锅的电热丝D．核外电子几乎集中了原子的全部质量6 . 如图所示，小车上放有一条形磁铁，右侧有一螺线管，闭合开关，下列判断正确的是（）A．通电螺线管的左端为S极B．小车受到电磁铁斥力作用，向左运动C．滑片向右移动，电磁铁的磁性减弱D．通电螺线管外点的磁场方向向左7 . 第一个发现电流磁效应的科学家是（）A．奥斯特B．法拉第C．安培D．沈括8 . 用磁铁的一极在一根缝衣针上沿同一方向摩擦几次，如图，则摩擦后的缝衣针：A．可以磁化，且磁化后A端为S极B．可以磁化，且磁化后A端为N极C．可以磁化，但不能确定A端的磁极D．不能被磁化，所以不会出现磁极9 . 如图所示的实验装置中，下列说法正确的是（）A．甲图说明电流对磁场有力的作用B．发电机是利用乙图原理制成的C．丙图说明异名磁极相互排斥D．丁图可以探究磁性强弱与电流大小的关系二、多选题10 . 动圈式扬声器，俗称喇叭，它主要由固定的永磁体、音圈和锥形纸盆等构成，如图所示。

人教版九年级物理上册第二十章综合素质评价一、选择题(每题3分，共12分)1．[教材改编题]下列是教材中涉及电与磁的探究实验或实验结论。

其中实验结论与电动机工作原理相同的是()A．奥斯特实验B．安培定则C．通电导线在磁场中受力D．探究电磁感应现象2．下列有关磁现象的说法不正确的是()A．每个磁体有两个磁极，磁极总是成对出现的B．磁场是真实存在的，磁感线不是真实存在的C．电磁继电器是利用电磁铁控制工作电路通断的开关D．地球周围存在着磁场，地磁的S极在地理的南极附近3．[2022·大连改编]下列曲线中，用磁感线描述磁体外部磁场正确的是()4．[2022·常州]小明把安装完成的直流电动机模型接入如图所示的电路中，闭合开关并调节滑动变阻器，电动机正常转动，若要改变电动机转动方向，下列做法中无效的是()A．只对调电源的正、负极B．只对调磁体的N、S极C．同时对调电源的正、负极和磁体的N、S极D．导线①改接G、F点，导线②改接C、E点二、填空题(每空1分，共9分)5．[教材改编题]如图所示，一根直导线朝南北方向、平行放在静止的小磁针的正下方，当开关S闭合时，发现小磁针偏转，这就是著名的________实验。

在此实验中，闭合开关后小磁针发生偏转，断开开关，小磁针恢复到原来的指向，说明__________________________；如果改变电流方向，发现小磁针反向偏转，说明________________________。

6．下水道口常常有臭味，这是________现象。

室内会装地漏防止这一现象，如图所示是一款磁悬浮地漏的结构图。

当密封盖上方无水时，因为____________相互排斥，磁体A将密封盖顶起，防止臭气外漏。

若磁体A下端为N极，则磁体B上端为________极。

7．[创新题]如图甲、乙所示，分别是不同实验小组探究通电螺线管外部磁场的方向时连接的电路和摆放的小磁针。

按________(填“甲”或“乙”)图的摆放可以进行本实验探究；正确的实验操作后，他们又将电源正、负接线柱对调接入电路，闭合开关，则小磁针静止后N极指向与前一次实验中的指向________(填“相同”或“相反”)；通电螺线管________(填“具有”或“没有”)磁性。
