Grid Array ArrayModels 模型 ： solver 解算器Pressure based 基于压力 density based 基于密度implicit 隐式， explicit 显示Space 空间：2D，axisymmetric（转动轴），axisymmetric swirl （漩涡转动轴）；Time时间 ：steady 定常，unsteady 非定常Velocity formulation 制定速度：absolute绝对的； relative 相对的Gradient option 梯度选择： 以单元作基础；以节点作基础；以单元作梯度的最小正方形。
Porous formulation 多孔的制定：superticial velocity 表面速度；physical velocity物理速度；Name 定义物质的名称 chemical formula 化学反应式 material type 物质类型（液体，固体） Fluent fluid materials 流动的物质 mixture 混合物 order materials by 根据什么物质（名称/化学反应式）Fluent database 流体数据库 user ‐defined database 用户自定义数据库 Propertles 物质性质 从上往下 分别是 密度 比热容 导热系数 粘滞系数操作压力操作压力设置：operating pressure操作压力 reference pressure location 参考压力位置gravity 重力，地心引力gravitational Acceleration 重力加速度operating temperature 操作温度variable‐density parameters 可变密度的参数specified operating density 确切的操作密度边界条件设置定于流体Zone name区域名 material name 物质名 edit 编辑Porous zone 多空区域 laminar zone 薄层或者层状区域 source terms （源项？）Fixed values 固定值motion 运动rotation‐axis origin旋转轴原点Rotation‐axis direction 旋转轴方向Motion type 运动类型 ： stationary静止的； moving reference frame 移动参考框架；Moving mesh 移动网格Porous zone 多孔区Reaction 反应Source terms （源项）Fixed values 固定值速度入口（velocity‐inlet）Momentum 动量？ thermal 温度 radiation 辐射 species 种类DPM DPM模型（可用于模拟颗粒轨迹） multipahse 多项流UDS（User define scalar 是使用fluent求解额外变量的方法）Velocity specification method 速度规范方法 ： magnitude，normal to boundary 速度大小，速度垂直于边界；magnitude and direction 大小和方向；components 速度组成？ Reference frame 参考系：absolute绝对的；Relative to adjacent cell zone 相对于邻近的单元区Velocity magnitude 速度的大小Turbulence 湍流Specification method 规范方法k and epsilon K‐E方程：1 Turbulent kinetic energy湍流动能；2 turbulent dissipation rate 湍流耗散率Intensity and length scale 强度和尺寸 ： 1湍流强度 2 湍流尺度=0.07L（L为水力半径） intensity and viscosity rate强度和粘度率：1湍流强度2湍流年度率intensity and hydraulic diameter强度与水力直径：1湍流强度；2水力直径压力入口（pressure‐inlet）Gauge total pressure 总压 supersonic/initial gauge pressure 超音速/初始 表压 constant常数direction specification method 方向规范方法 ：1direction vector方向矢量；2 normal to boundary 垂直于边界质量入口（mass‐flow‐inlet）Mass flow specification method 质量流量规范方法 ：1 mass flow rate 质量流量；2 mass Flux 质量通量 3mass flux with average mass flux 质量通量的平均通量supersonic/initial gauge pressure 超音速/初始 表压direction specification method 方向规范方法 ：1direction vector方向矢量；2 normal to boundary 垂直于边界Reference frame 参考系：absolute绝对的；Relative to adjacent cell zone 相对于邻近的单元区压力出口（pressure‐outlet）Gauge pressure表压backflow direction specification method 回流方向规范方法：1direction vector方向矢量；2 normal to boundary 垂直于边界 ；3 from neighboring cell 邻近单元Radial equilibrium pressure distribution 径向平衡压力分布Target mass flow rate 质量流量指向压力远程（pressure‐far‐field）Mach number 马赫数 x‐component of flow direction X分量的流动方向自由出流 （outlet）Flow rate weighting 流量比重进口通风（ inlet vent）Loss coeffcient 损耗系数 1 constant 常数；2 piecewise‐linear分段线性；3piecewise‐polynomial 分段多项式；4 polynomial 多项式EditDefine 定义 in terms of 在一下方面 normal‐velocity 正常速度 coefficients系数进口风扇（intake Fan）Pressure jump 压力跃 1 constant 常数；2 piecewise‐linear分段线性；3piecewise‐polynomial 分段多项式；4 polynomial 多项式排气扇（exhaust fan）对称边界（symmetry）周期性边界（periodic）固壁边界（wall）adjicent cell zone相邻的单元区Wall motion 室壁运动 ：stationary wall 固定墙Shear condition 剪切条件 ： no slip 无滑 ；specified shear 指定的剪切；specularity coefficients 镜面放射系数 marangoni stress 马兰格尼压力？Wall roughness 壁面粗糙度：roughness height 粗糙高度 roughness constant粗糙常数Moving wall 移动墙壁Translational 平移 rotational 转动 components 组成Solve/controls/solutionEquations 方程 under‐relaxation factors 松弛因子： body forces 体积力 Momentum动量 turbulent kinetic energy 湍流动能turbulent dissipation rate湍流耗散率 Turbulent viscosity 湍流粘度 energy 能量Pressure‐velocity coupling 压力速度耦合： simple ，simplec，plot和coupled是4种不同的算法。
Fluent 教程1。
启动FLUENT以WINDOWS NT 为内核的操作系统包括WINDOWS 2000 和WINDOWS XP，其启动方式有两种：（1）从WINDOWS 的开始菜单中进行启动，即顺序点击：开始-> 程序-> Fluent Inc. -> FLUENT 6.1就可以启动FLUENT。
（2）从DOS 终端窗口启动，即在命令行中：1）键入“fluent 2d”，启动二维单精度计算。
2）键入“fluent 3d”，启动三维单精度计算。
3）键入“fluent 2ddp”，启动二维双精度计算。
4）键入“fluent 3ddp”，启动三维双精度计算。
如果想启动并行计算模式，可以在上述4 个命令后面加上-tx 参数，其中x 是并行计算的CPU 数量，例如键入“fluent 3d –t3”意思是在三个处理器上运行三维计算。
单精度和双精度求解器在所有的操作系统上都可以进行单精度和双精度计算。
对于大多数情况来说，单精度计算已经足够，但在下面这些情况下需要使用双精度计算：（1）计算域非常狭长（比如细长的管道），用单精度表示节点坐标可能不够精确，这时需要采用双精度求解器。
（2）如果计算域是许多由细长管道连接起来的容器，各个容器内的压强各不相同。
如果某个容器的压强特别高的话，那么在采用同一个参考压强时，用单精度表示其他容器内压强可能产生较大的误差，这时可以考虑使用双精度求解器。
（3）在涉及到两个区域之间存在很大的热交换，或者网格的长细比很大时，用单精度可能无法正确传递边界信息，并导致计算无法收敛，或精度达不到要求，这时也可以考虑采用双精度求解器。
2 计算步骤工作计划确定下来后，就可以按照下面的基本步骤开始计算：（1）定义流场的几何参数并进行网格划分。
（2）启动相关的求解器。
（3）输入网格。
（4）检查网格。
（5）选择求解器格式。
（6）选择求解所用的基本方程：层流还是湍流？有没有化学反应？是否考虑传热？是否需要其它的物理模型，比如是否使用多孔介质模型？是否使用风扇模型？是否使用换热器模型？（7）定义物质属性。
Fluent用户界面FLUENT包括下拉菜单，面板和对话框还包括文本命令行的界面。
本章详细介绍了上述几个部分的使用方法及相应功能。

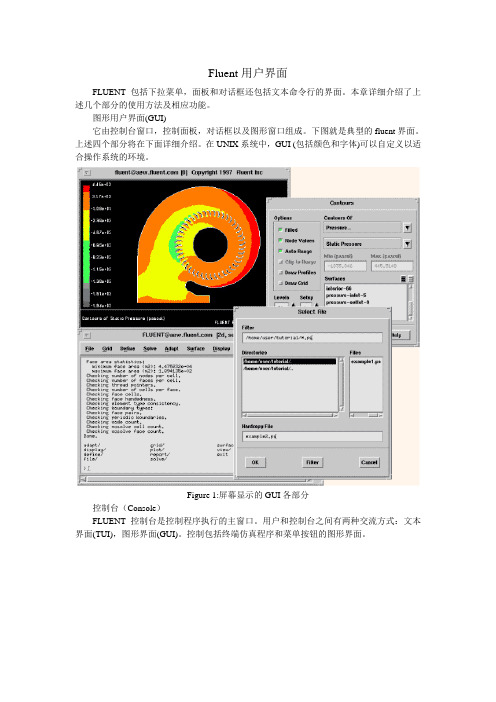

图形用户界面(GUI)它由控制台窗口，控制面板，对话框以及图形窗口组成。
下图就是典型的fluent界面。
上述四个部分将在下面详细介绍。
在UNIX系统中，GUI (包括颜色和字体)可以自定义以适合操作系统的环境。
Figure 1:屏幕显示的GUI各部分控制台（Console）FLUENT控制台是控制程序执行的主窗口。
用户和控制台之间有两种交流方式：文本界面(TUI)，图形界面(GUI)。
控制包括终端仿真程序和菜单按钮的图形界面。
Figure 1: 控制台终端仿真程序终端仿真程序和MS-DOS命令提示符类似，它使你能够和TUI菜单交流。
所有的文本都输出到终端仿真程序，所有的输入都从最底行开始。
快捷键Control-C可以暂停正在计算的程序。
它也支持控制台和其它X Window或Windows NT应用程序之间文本的复制和粘贴。
下面是UNIX系统中复制和粘贴的方法：1．鼠标左键选中要复制的东东2．到新窗口点击中键便可粘贴下面是在Windows NT系统中复制文本到剪贴板的方法：1．选中文本2．Ctrl+Insert菜单按钮菜单按钮用下拉菜单组织图形界面的层次，下图就是下拉菜单的外观Figure 1:Help下拉菜单FLUENT下拉菜单使用方法和Windows的一样。
快捷方式也一样——Alt，然后下划线字母选中，ESC键退出。
有些下拉菜单有快捷键，在相应的菜单后面会提示快捷键是什么，自己去找就可以了。
对话框对话框用于完成简单的输入输出任务，比如说警告、错误和询问。
对话框是临时窗口，出现时要注意，你对它作出选择之后关闭就可以做其它工作了。
下面是几种对话框信息提示框信息提示框告诉我们需要知道的信息，点击OK就关闭了警告对话框警告对话框用于警告某些潜在问题，并询问是否继续当前操作，错误对话框工作对话框工作对话框显示正在进行的任务，这是一个特殊的对话框，你唯一的操作就是干掉它，否则它不需要你进行任何操作，只告诉你——等待吧！！程序结束它也自动关闭了。
FLUENT⼊门（3）-FLUENT整体界⾯1、整体界⾯⾃12.0版本之后，FLUENT采⽤了树形菜单的处理流程操作⽅式。
在启动界⾯上点击OK按钮后即进⼊FLUENT图形界⾯窗⼝。
如下图所⽰。
按照其不同的功能将其分为6个区域。
区域1：菜单栏。
包括软件操作的所有菜单。
区域2：⼯具栏。
包括软件常⽤操作功能，如⽂件操作、视图操作等功能。
区域3：模型操作树。
按照CFD仿真操作流程安排的树形菜单，在后续将会详细描述。
区域4：参数设置⾯板。
在描述模型操作树时详细描述。
区域5：图形显⽰区。
主要显⽰前处理⽹格模型及后处理数据图形等。
区域6：TUI窗⼝。
可以进⾏TUI命令操作及软件信息显⽰。
2、菜单栏FLUENT的菜单如下图所⽰。
主要包括的菜单：1. File：⽂件操作菜单。
包括⽂件的读⼊、写出、导⼊、输出等功能，同时包含图形窗⼝的图⽚输出功能。
2. Mesh：包括⽹格检查、⽹格分割等⽹格基本操作功能。
3. Define：定义物理模型及边界条件信息。
4. Solve：定义求解控制参数及监控参数等。
5. Adapt：主要是为⽹格⾃适应准备的菜单，也常常⽤于Patch操作。
6. Surface：定义⾯，常⽤于后处理操作。
7. Display：后处理操作及设置。
8. Report：后处理数据输出。
9. Parallel：并⾏计算设置。
10. View：视图设置。
11. Help：帮助菜单。
3、⼯具栏⼯具栏按钮如下图所⽰。
各按钮从左⾄右依次为：1. ⽂件打开按钮。
包含File菜单中的部分内容。
2. ⽂件保存按钮。
3. 输出图像按钮。
通过此按钮可以输出图形窗⼝中的图形。
4. 帮助⽂档按钮。
5. 旋转视图按钮。
6. 平移视图按钮。
7. 放⼤视图按钮。
8. 区域放⼤按钮。
9. Probe按钮，获取⿏标点击位置的信息。
10. Fit view按钮，窗⼝适应按钮。
11. Set view按钮，设置视图显⽰。
12. 排列窗⼝按钮。
13. 图形窗⼝分栏按钮。
FLUENT常用TUI命令Fluent是一种流行的开源计算流体动力学（CFD）软件，用于模拟流体流动和热传递等问题。
为了方便用户操作，Fluent提供了一套命令行工具（TUI），使用户能够在终端界面中进行交互式的模拟操作。
本文将介绍Fluent TUI的常用命令，帮助用户更好地利用命令行进行模拟和分析。
1. 启动Fluent TUI在终端中启动Fluent TUI的命令为：bashfluent 3d -tui这将启动Fluent的文本用户界面，用户可以通过键盘输入进行交互。
2. 基本操作2.1 文件操作导入案例文件：bash/file/read-case-data case_file.cas保存案例文件：bash/file/write-case-data case_file.cas2.2 网格操作导入网格文件：bash/file/read-case-mesh mesh_file.msh保存网格文件：bash/file/write-case-mesh mesh_file.msh2.3 求解器设置选择求解器：bash/define/models/solver/choose-flow设置迭代次数：bash/solve/iterate 1003. 模拟操作3.1 边界条件设置设置速度入口边界条件：bash/define/boundary-conditions/velocity-inlet velocity_inlet_name设置压力出口边界条件：bash/define/boundary-conditions/pressure-outlet pressure_outlet_name 3.2 物理模型设置开启湍流模型：bash/define/models/turbulence/k-epsilon设置离散方法：bash/define/models/discrete-ordinates4. 结果输出4.1 输出场变量设置输出压力场：bash/solve/monitors/residuals/pressure设置输出速度场：bash/solve/monitors/residuals/velocity4.2 结果文件输出场变量到文件：bash/file/write-data field_data_file.txt导入场变量文件：bash/file/read-data field_data_file.txt5. 后处理5.1 图形输出生成速度场图形：bash/display/contour velocity-magnitude生成压力场图形：bash/display/contour pressure5.2 报告生成生成报告文件：bash/file/write-report report_file.txt查看报告：bash/file/read-report report_file.txt6. 模拟控制6.1 开始计算启动计算：bash/solve/initialize/initialize-flow/solve/iterate 1006.2 结束计算停止计算：bash/solve/kill-process7. 注意事项与常见问题命令大小写敏感：在Fluent TUI中，命令是大小写敏感的，确保输入命令时使用正确的大小写。
第一章Fluent 软件的介绍fluent 软件的组成：软件功能介绍：GAMBIT 专用的CFD 前置处理器(几何/网格生成) Fluent4.5 基于结构化网格的通用CFD 求解器 Fluent6.0 基于非结构化网格的通用CFD 求解器 Fidap 基于有限元方法的通用CFD 求解器 Polyflow 针对粘弹性流动的专用CFD 求解器 Mixsim 针对搅拌混合问题的专用CFD 软件 Icepak专用的热控分析CFD 软件软件安装步骤：step 1: 首先安装exceed软件，推荐是exceed6.2版本，再装exceed3d,按提示步骤完成即可，提问设定密码等，可忽略或随便填写。
step 2: 点击gambit文件夹的setup.exe，按步骤安装；step 3: FLUENT和GAMBIT需要把相应license.dat文件拷贝到FLUENT.INC/license目录下；step 4：安装完之后，把x:\FLUENT.INC\ntbin\ntx86\gambit.exe命令符拖到桌面（x为安装的盘符）；step 5: 点击fluent源文件夹的setup.exe，按步骤安装；step 6: 从程序里找到fluent应用程序，发到桌面上。
注：安装可能出现的几个问题：1.出错信息“unable find/open license.dat"，第三步没执行；2.gambit在使用过程中出现非正常退出时可能会产生*.lok文件，下次使用不能打开该工作文件时，进入x:\FLUENT.INC\ntbin\ntx86\，把*.lok文件删除即可；3.安装好FLUENT和GAMBIT最好设置一下用户默认路径，推荐设置办法，在非系统分区建一个目录，如d:\usersa） win2k用户在控制面板－用户和密码－高级－高级，在使用fluent用户的配置文件修改本地路径为d:\users，重起到该用户运行命令提示符，检查用户路径是否修改；b） xp用户，把命令提示符发送到桌面快捷方式，右键单击命令提示符快捷方式在快捷方式－起始位置加入D:\users,重起检查。
1、ANSYS12.1 Workbench界面相关分析系统和组件说明【Analysis Systems】分析系统【Component Systems】组件系统【CustomSystems】自定义系统【Design Exploration】设计优化分析类型说明Electric (ANSYS) ANSYS电场分析Explicit Dynamics (ANSYS) ANSYS显式动力学分析Fluid Flow (CFX) CFX流体分析Fluid Flow (Fluent) FLUENT流体分析Hamonic Response (ANSYS) ANSYS谐响应分析Linear Buckling (ANSYS) ANSYS线性屈曲Magnetostatic (ANSYS) ANSYS静磁场分析Modal (ANSYS) ANSYS模态分析Random Vibration (ANSYS) ANSYS随机振动分析Response Spectrum (ANSYS) ANSYS响应谱分析Shape Optimization (ANSYS) ANSYS形状优化分析Static Structural (ANSYS) ANSYS结构静力分析Steady-State Thermal (ANSYS) ANSYS稳态热分析Thermal-Electric (ANSYS) ANSYS热电耦合分析Transient Structural(ANSYS) ANSYS结构瞬态分析Transient Structural(MBD) MBD 多体结构动力分析Transient Thermal(ANSYS) ANSYS瞬态热分析组件类型说明AUTODYN AUTODYN非线性显式动力分析BladeGen 涡轮机械叶片设计工具CFX CFX高端流体分析工具Engineering Data 工程数据工具Explicit Dynamic LS-DYNA LS-DYNA 显式动力分析Finite Element Modeler FEM有限元模型工具FLUNET FLUNET 流体分析Geometry 几何建模工具Mechanical APDL 机械APDL命令Mechanical Model 机械分析模型Mesh 网格划分工具Results 结果后处理工具TurboGrid 涡轮叶栅通道网格生成工具Vista TF 叶片二维性能评估工具2、主菜单【File】文件操作【View】窗口显示【Tools】提供工具【Units】单位制【Help】帮助信息3、基本工具条【New】新建文件【Open】打开文件【Save】保存文件【Save As】另存为文件【Import】导入模型【Compact Mode】紧凑视图模式【Shade Exterior and Edges】轮廓线显示【Wireframe】线框显示【Ruler】显示标尺【Legend】显示图例【Triad】显示坐标图示【Expand All】展开结构树【Collapse Environments】折叠结构树【Collapse Models】折叠结构树中的Models项【Named Selections】命名工具条【Unit Conversion】单位转换工具【Messages Messages】信息窗口【Simulation Wizard】向导【Graphics Annotations】注释【Section Planes】截面信息窗口【Reset Layout】重新安排界面4、建模【Geometry】几何模型【New Geometry】新建几何模型【Details View】详细信息窗口【Graphics】图形窗口显示当前模型状态【Extrude】拉伸【Revolve】旋转【Sweep】扫掠【Skin/Loft】蒙皮【Thin/Surface】抽壳: 【Thin】创建薄壁实体【Surface】创建简化壳【Face to Remove】删除面所选面将从体中删除。
3.2 GUI控制单元（GUI Control Elements）下面部分将对上面提到的每个控制单元的意义和操作进行描述。
3.2.1 命令按钮（Command Buttons）命令按钮用来执行程序操作。
这里有两种类型的命令按钮：工具箱型（toolpad）和对话框型（form）。
下表给出了每种命令按钮的例子。
工具箱型命令按钮位于Operation工具箱和Global Control工具箱中；对话框型命令按钮位于GAMBIT对话框中（例如，规范对话框）。
要执行任意命令按钮所代表的操作，只需鼠标左击该按钮即可。
工具箱型命令按钮（T oolpad Command Buttons）工具箱型命令按钮用来执行的程序命令包括创建、网格划分、分配区域类型、或者察看模型以及在GUI上各种工作。
一些工具箱型命令按钮会引起直接的操作，另一些则会打开具体的对话框。
每一个工具箱型命令按钮都有一个代表该按钮功能的符号。
任何可以执行多个功能的按钮（多功能命令按钮）在它的左下角都有一个向下的小箭头。
例如，上面所示的Stitch Faces 命令按钮就可以执行如下的功能：●扫描实面●旋转实面●由线框形成实体要执行一个多功能命令按钮上当前显示的符号所代表的命令，鼠标左击按钮即可。
要改变命令按钮的功能，鼠标右击按钮，打开一个可利用的功能的列表，然后用鼠标左击需要的功能项，就把它从列表中选出来了。
对话框型命令按钮（Form Command Buttons）对话框型命令按钮可以用来执行与GAMBIT对话框有关的操作。
每个按钮只有一个名称（例如，Apply、Reset或Close）。
要执行一个对话框型命令按钮上的名称所代表的操作，只需鼠标左击该按钮即可。
3.2.2 选项按钮（Option Buttons）使用选项按钮可以在一个包含相关的，互相排斥的选项的隐藏菜单中进行选择。
它们只出现在规范对话框中，并在按钮面上以一个凸起的小矩形为标志。
选项按钮上的名称代表了当前从隐藏菜单中选择的选项。
Fluent_操作⼿册第01章fluent简单算例21FLUENT是⽤于模拟具有复杂外形的流体流动以及热传导的计算机程序。
对于⼤梯度区域，如⾃由剪切层和边界层，为了⾮常准确的预测流动，⾃适应⽹格是⾮常有⽤的。
FLUENT解算器有如下模拟能⼒：●⽤⾮结构⾃适应⽹格模拟2D或者3D流场，它所使⽤的⾮结构⽹格主要有三⾓形/五边形、四边形/五边形，或者混合⽹格，其中混合⽹格有棱柱形和⾦字塔形。
（⼀致⽹格和悬挂节点⽹格都可以）●不可压或可压流动●定常状态或者过渡分析●⽆粘，层流和湍流●⽜顿流或者⾮⽜顿流●对流热传导，包括⾃然对流和强迫对流●耦合热传导和对流●辐射热传导模型●惯性（静⽌）坐标系⾮惯性（旋转）坐标系模型●多重运动参考框架，包括滑动⽹格界⾯和rotor/stator interaction modeling的混合界⾯●化学组分混合和反应，包括燃烧⼦模型和表⾯沉积反应模型●热，质量，动量，湍流和化学组分的控制体源●粒⼦，液滴和⽓泡的离散相的拉格朗⽇轨迹的计算，包括了和连续相的耦合●多孔流动●⼀维风扇/热交换模型●两相流，包括⽓⽳现象●复杂外形的⾃由表⾯流动上述各功能使得FLUENT具有⼴泛的应⽤，主要有以下⼏个⽅⾯●Process and process equipment applications●油/⽓能量的产⽣和环境应⽤●航天和涡轮机械的应⽤●汽车⼯业的应⽤●热交换应⽤●电⼦/HV AC/应⽤●材料处理应⽤●建筑设计和⽕灾研究总⽽⾔之，对于模拟复杂流场结构的不可压缩/可压缩流动来说，FLUENT是很理想的软件。
当你决定使FLUENT解决某⼀问题时，⾸先要考虑如下⼏点问题：定义模型⽬标：从CFD模型中需要得到什么样的结果？从模型中需要得到什么样的精度；选择计算模型：你将如何隔绝所需要模拟的物理系统，计算区域的起点和终点是什么？在模型的边界处使⽤什么样的边界条件？⼆维问题还是三维问题？什么样的⽹格拓扑结构适合解决问题？物理模型的选取：⽆粘，层流还湍流？定常还是⾮定常？可压流还是不可压流？是否需要应⽤其它的物理模型？确定解的程序：问题可否简化？是否使⽤缺省的解的格式与参数值？采⽤哪种解格式可以加速收敛？使⽤多重⽹格计算机的内存是否够⽤？得到收敛解需要多久的时间？在使⽤CFD分析之前详细考虑这些问题，对你的模拟来说是很有意义的。
Fluent 16.0各功能键解析及基础知识 讲解一File 菜单：导入和导出文件、保存分析结果。
Mesh 菜单：对网格模型进行检查、修改。
Define 菜单：设置求解格式、选择计算模型、设置运行环境、设置材料特性、设置边界条件等。
Solve 菜单：调整控制求解的有关参数、初始化流场、启动求解过程。
Adapt 菜单：对网格、计算中间过程、计算结果、相关报表等信息进行显示和查询。
Surface 菜单：在模型中创建特殊的点、线、面或区域。
Display 、Report 、View 菜单：对网格、计算中间过程、计算结果、相关报表等信息进行显示和查询。
Parallel 菜单：设置并计算。
Help 菜单：显示系统的帮助性能。
Part 1 文件读写 XXX(读写的文件)文件类型创建文件的程序 功能简介Mesh （网格文件） GAMBIT 、GeoMesh 、ICEM CFD 包含几何结构和网格信息Case （案例文件）FLUENT包含几何结构、网格信息、边界条件、解的参数、用户界面、图形环境等信息Data （案例文件） FLUENT包含每个网格单元流场值以及收敛的历史记录菜单栏工具栏导航面板任务页 图形窗口 控制台Part 2 操作介绍1.检查网格第一种方式第二种方式菜单栏中：“Mesh”→“Check”每次检查都会显示很多信息，如下图。
信息中显示了区域范围，列出了X.Y和Z坐标的最大值与最小值，单位m。
其次是体积和面的统计，也包括最大值和最小值，当出现体积为负时，表示一个或多个单元有不正确连接，可以用“Iso.Value Adaption”命令确定负体积单元，并在图形窗口中查看他们，进行下一步之前这些负体积必须消除。
再次检查拓扑信息，先检查每个单元的面和节点数，再对每个区域的旋转方向进行检测，区域应包含所有右手旋向的面，通常有负体积的网格都是左手旋向。
2.网格统计报告①菜单栏“Mesh”→“Info”→“Size”命令，输出节点数、表面数、单元数以及网格的分区数。
Fluent 使用指南步骤一：网格1．读入网格（*．msh）File → Read → Case读入网格后，在窗口显示进程2．检查网格Grid → CheckFluent对网格进行多种检查，并显示结果。
注意最小容积，确保最小容积值为正。
3．显示网格Display → Grid① 以默认格式显示网格可以用鼠标右键检查边界区域、数量、名称、类型将在窗口显示，本操作对于同样类型的多个区域情况非常有用，以便快速区别它们。
4．网格显示操作Display →Views（a） 在Mirror Planes面板下，axis（b） 点击Apply,将显示整个网格（c） 点击Auto scale, 自动调整比例，并放在视窗中间（d） 点击Camera,调整目标物体位置（e） 用鼠标左键拖动指标钟，使目标位置为正（f） 点击Apply，并关闭Camera Parameters 和Views窗口步骤二：模型1. 定义瞬时、轴对称模型Define → models→ Solver（a） 保留默认的，Segregated解法设置，该项设置，在多相计算时使用。
（b） 在Space面板下,选择Axisymmetric（c） 在Time面板下，选择Unsteady2. 采用欧拉多相模型Define→ Models→ Multiphase(a) 选择Eulerian作为模型（b）如果两相速度差较大，则需解滑移速度方程（c）如果Body force比粘性力和对流力大得多，则需选择implicit body force 通过考虑压力梯度和体力，加快收敛（d）保留设置不变3. 采用K-ε湍流模型（采用标准壁面函数）Define → Models → Viscous(a) 选择K-ε ( 2 eqn 模型)(b) 保留Near wall Treatment面板下的Standard Wall Function设置(c)在K-ε Multiphase Model面板下，采用Dispersed模型，dispersed湍流模型在一相为连续相，而材料密度较大情况下采用，而且Stocks数远小于1，颗粒动能意义不大。
Grid Array ArrayModels 模型 ： solver 解算器Pressure based 基于压力 density based 基于密度implicit 隐式， explicit 显示Space 空间：2D，axisymmetric（转动轴），axisymmetric swirl （漩涡转动轴）；Time时间 ：steady 定常，unsteady 非定常Velocity formulation 制定速度：absolute绝对的； relative 相对的Gradient option 梯度选择： 以单元作基础；以节点作基础；以单元作梯度的最小正方形。
Porous formulation 多孔的制定：superticial velocity 表面速度；physical velocity物理速度；Name 定义物质的名称 chemical formula 化学反应式 material type 物质类型（液体，固体） Fluent fluid materials 流动的物质 mixture 混合物 order materials by 根据什么物质（名称/化学反应式）Fluent database 流体数据库 user ‐defined database 用户自定义数据库 Propertles 物质性质 从上往下 分别是 密度 比热容 导热系数 粘滞系数操作压力操作压力设置：operating pressure操作压力 reference pressure location 参考压力位置gravity 重力，地心引力gravitational Acceleration 重力加速度operating temperature 操作温度variable‐density parameters 可变密度的参数specified operating density 确切的操作密度边界条件设置定于流体Zone name区域名 material name 物质名 edit 编辑Porous zone 多空区域 laminar zone 薄层或者层状区域 source terms （源项？）Fixed values 固定值motion 运动rotation‐axis origin旋转轴原点Rotation‐axis direction 旋转轴方向Motion type 运动类型 ： stationary静止的； moving reference frame 移动参考框架；Moving mesh 移动网格Porous zone 多孔区Reaction 反应Source terms （源项）Fixed values 固定值速度入口（velocity‐inlet）Momentum 动量？ thermal 温度 radiation 辐射 species 种类DPM DPM模型（可用于模拟颗粒轨迹） multipahse 多项流UDS（User define scalar 是使用fluent求解额外变量的方法）Velocity specification method 速度规范方法 ： magnitude，normal to boundary 速度大小，速度垂直于边界；magnitude and direction 大小和方向；components 速度组成？ Reference frame 参考系：absolute绝对的；Relative to adjacent cell zone 相对于邻近的单元区Velocity magnitude 速度的大小Turbulence 湍流Specification method 规范方法k and epsilon K‐E方程：1 Turbulent kinetic energy湍流动能；2 turbulent dissipation rate 湍流耗散率Intensity and length scale 强度和尺寸 ： 1湍流强度 2 湍流尺度=0.07L（L为水力半径） intensity and viscosity rate强度和粘度率：1湍流强度2湍流年度率intensity and hydraulic diameter强度与水力直径：1湍流强度；2水力直径压力入口（pressure‐inlet）Gauge total pressure 总压 supersonic/initial gauge pressure 超音速/初始 表压 constant常数direction specification method 方向规范方法 ：1direction vector方向矢量；2 normal to boundary 垂直于边界质量入口（mass‐flow‐inlet）Mass flow specification method 质量流量规范方法 ：1 mass flow rate 质量流量；2 mass Flux 质量通量 3mass flux with average mass flux 质量通量的平均通量supersonic/initial gauge pressure 超音速/初始 表压direction specification method 方向规范方法 ：1direction vector方向矢量；2 normal to boundary 垂直于边界Reference frame 参考系：absolute绝对的；Relative to adjacent cell zone 相对于邻近的单元区压力出口（pressure‐outlet）Gauge pressure表压backflow direction specification method 回流方向规范方法：1direction vector方向矢量；2 normal to boundary 垂直于边界 ；3 from neighboring cell 邻近单元Radial equilibrium pressure distribution 径向平衡压力分布Target mass flow rate 质量流量指向压力远程（pressure‐far‐field）Mach number 马赫数 x‐component of flow direction X分量的流动方向自由出流 （outlet）Flow rate weighting 流量比重进口通风（ inlet vent）Loss coeffcient 损耗系数 1 constant 常数；2 piecewise‐linear分段线性；3piecewise‐polynomial 分段多项式；4 polynomial 多项式EditDefine 定义 in terms of 在一下方面 normal‐velocity 正常速度 coefficients系数进口风扇（intake Fan）Pressure jump 压力跃 1 constant 常数；2 piecewise‐linear分段线性；3piecewise‐polynomial 分段多项式；4 polynomial 多项式排气扇（exhaust fan）对称边界（symmetry）周期性边界（periodic）固壁边界（wall）adjicent cell zone相邻的单元区Wall motion 室壁运动 ：stationary wall 固定墙Shear condition 剪切条件 ： no slip 无滑 ；specified shear 指定的剪切；specularity coefficients 镜面放射系数 marangoni stress 马兰格尼压力？Wall roughness 壁面粗糙度：roughness height 粗糙高度 roughness constant粗糙常数Moving wall 移动墙壁Translational 平移 rotational 转动 components 组成Solve/controls/solutionEquations 方程 under‐relaxation factors 松弛因子： body forces 体积力 Momentum动量 turbulent kinetic energy 湍流动能turbulent dissipation rate湍流耗散率 Turbulent viscosity 湍流粘度 energy 能量Pressure‐velocity coupling 压力速度耦合： simple ，simplec，plot和coupled是4种不同的算法。
