2.4.1. 真实副号码呼叫流程2.4.1.1. 真实副号码做主叫应用场景:开通了真实副号码的一卡多号用户使用真实副号码呼出,被叫普通用户正常应答。
流程图:流程描述:1.主叫用户拨打接入码+序号+实际被叫号码B进行呼叫,由于主叫交换机MSCa配置了接入码数据,因此呼叫被路由到和一卡多号相连的业务关口交换机G-MSC;2.呼叫在G-MSC被路由到SIMM业务平,主叫号码A,被叫为接入码+序号+实际被叫号码B;3.SIMM业务平台检查主叫号码为A,被叫号码前缀为接入码+副号码序号, 得知用户使用真实副号码进行呼叫;4.S IMM业务平台进行号码翻译后发送IAM消息给G-MSC,其中携带的主叫为用户设定的真实副号码A1,被叫为被叫号码B;5.G-MSC将话路接续到被叫交换机MSCb;6.被叫交换机通过G-MSC给SIMM业务平台发送ACM消息;7.SIMM业务平台通过G-MSC转发ACM消息给主叫交换机;8.被叫回复ANM后,主被叫开始通话;9.通话结束后,主被叫拆线。
注:此呼叫被叫来电显示号码为真实副号码,用户可以直接回拨。
2.4.1.2. 真实副号码做被叫应用场景:普通用户拨打一卡多号业务用户的真实副号码,一卡多号业务用户正常应答流程图:流程描述:1.用户A呼叫一卡多号用户B的副号码B’,主叫交换机MSCa查询号码B’的签约信息为一卡多号业务副号码,因此呼叫被路由到和归属地一卡多号业务平台相连的业务关口交换机G-MSC;2.呼叫在G-MSC被路由到SIMM业务平台,主叫号码A,被叫为号码B’;3.SIMM业务平台检查主叫号码为A,被叫号码B’,得知在呼叫用户B的副号码B’;4.SIMM业务平台进行号码翻译后发送IAM消息给G-MSC,其中携带的主叫为副号码序号+主叫号码A,被叫为被叫号码B;5.G-MSC将话路接续到被叫交换机MSCb;6.被叫回复ANM后,主被叫开始通话;7.通话结束后,主被叫拆线注:此呼叫接续到一卡多号用户的主号码,一卡多号用户看到的来电显示号码为“副号码顺序号+主叫号码”,注意此时一卡多号用户不能直接回拨。
发送短信的信令流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 用户输入短信内容:用户在手机上输入要发送的短信内容,并选择接收方的手机号码。
1 基本呼叫过程 (2)1.1 移动用户呼叫移动用户主叫侧完整过程(主叫释放) (2)1.2 移动用户呼叫移动用户被叫侧完整过程(被叫释放) (10)1.3 固定用户呼叫移动用户完整过程 (17)1.4 移动用户呼叫固定用户完整过程 (22)1.5 呼叫重建过程 (26)2 位置更新过程 (27)2.1 第一次位置更新(TMSI再分配) (27)2.2 VLR内部的位置更新 (29)2.3 改变VLR时的位置更新 (34)3 IMSI附着过程 (40)3.1 IMSI分离过程 (40)4 切换 (44)4.1 小区内切换 (44)4.2 BSC内的小区间切换 (46)4.3 MSC内的BSC间切换 (48)4.4 MSC间切换 (50)4.5 强迫切换 (54)5 短消息传送过程 (56)5.1 空闲模式下MS发起的短消息传送 (56)5.2 空闲模式下MS终止的短消息传送 (60)5.3 专用模式下MS发起的短消息传送 (65)5.4 专用模式下MS终止的短消息传送 (67)6 高级语音呼叫过程 (69)6.1 组呼的信令过程 (69)6.1.1 发起组呼的信令流程 (69)6.1.1.1 移动用户发起组呼的信令流程 (69)6.1.1.2 固定用户发起组呼的信令流程 (72)6.1.2 移动用户在主控MSC上申请上行链路的信令流程 (74)6.1.3 组呼挂断的信令流程 (76)6.1.3.1 主控MSC下的移动用户挂断组呼的信令流程1 (76)6.1.3.2 中继MSC下的用户挂断组呼的信令流程 (77)6.1.3.3 固定用户挂断组呼的信令流程 (78)6.2 语音广播呼叫过程 (79)6.2.1 语音广播呼叫建立信令流程 (79)6.2.2 语音广播挂断信令流程 (82)1 基本呼叫过程1.1 移动用户呼叫移动用户主叫侧完整过程(主叫释放)1移动用户呼叫移动用户主叫侧完整过程(主叫释放)流程1.Channel request :该消息在RACH上以随机模式被传送,主要应用过程有IMSI附着、短消息、补充业务管理。

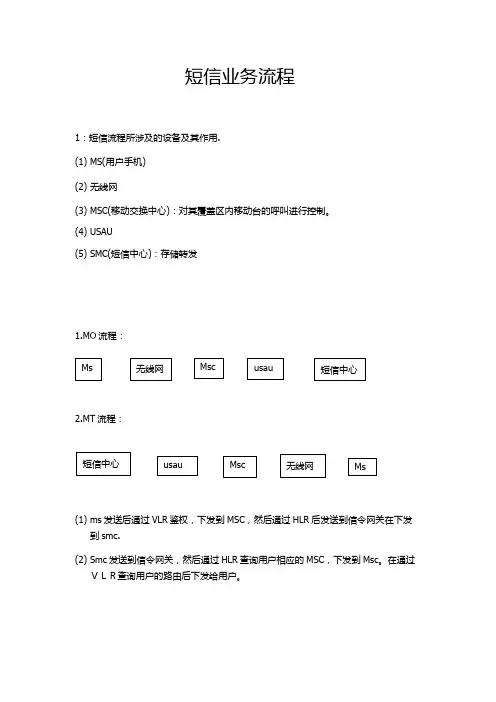

短信业务流程
1:短信流程所涉及的设备及其作用.
(1)MS(用户手机)
(2)无线网
(3)MSC(移动交换中心):对其覆盖区内移动台的呼叫进行控制。
(4)USAU
(5)SMC(短信中心):存储转发
1.MO流程:
2.MT流程:
(1)ms
发送后通过VLR鉴权,下发到MSC
,然后通过HLR后发送到信令网关在下发
到smc.
(2)Smc发送到信令网关,然后通过HLR查询用户相应的MSC,下发到Msc。
在通过
VLR查询用户的路由后下发给用户。
(1)Mti Server:把七号信令转换后和其它设备互联。
(2)Map Server:主要起分流的主用,可以连接多套短信中心。
(3)BillCreater:产生话费清单。
(4)BackupDaemon:备份
(5)DbDaemon:oracle数据库
(6)L2CacheDaemon:二级缓存,但业务量太大时,先放入二级缓存中。
(7)ClusterMng:备机
(8)fileMirror:同步到备机。
(9)Mtserver:维测台。
1.每套短信中心都有一个mti server 和一个map server和它对应。
2.在map server根据尾号发送到相应的短信中心。
3 . 短信中心都和map server相连。
1 基本呼叫过程 (2)1.1 移动用户呼叫移动用户主叫侧完整过程(主叫释放) (2)1.2 移动用户呼叫移动用户被叫侧完整过程(被叫释放) (10)1.3 固定用户呼叫移动用户完整过程 (17)1.4 移动用户呼叫固定用户完整过程 (22)1.5 呼叫重建过程 (26)2 位置更新过程 (27)2.1 第一次位置更新(TMSI再分配) (27)2.2 VLR内部的位置更新 (29)2.3 改变VLR时的位置更新 (34)3 IMSI附着过程 (40)3.1 IMSI分离过程 (40)4 切换 (44)4.1 小区内切换 (44)4.2 BSC内的小区间切换 (46)4.3 MSC内的BSC间切换 (48)4.4 MSC间切换 (50)4.5 强迫切换 (54)5 短消息传送过程 (56)5.1 空闲模式下MS发起的短消息传送 (56)5.2 空闲模式下MS终止的短消息传送 (60)5.3 专用模式下MS发起的短消息传送 (65)5.4 专用模式下MS终止的短消息传送 (67)6 高级语音呼叫过程 (69)6.1 组呼的信令过程 (69)6.1.1 发起组呼的信令流程 (69)6.1.1.1 移动用户发起组呼的信令流程 (69)6.1.1.2 固定用户发起组呼的信令流程 (72)6.1.2 移动用户在主控MSC上申请上行链路的信令流程 (74)6.1.3 组呼挂断的信令流程 (76)6.1.3.1 主控MSC下的移动用户挂断组呼的信令流程1 (76)6.1.3.2 中继MSC下的用户挂断组呼的信令流程 (77)6.1.3.3 固定用户挂断组呼的信令流程 (78)6.2 语音广播呼叫过程 (79)6.2.1 语音广播呼叫建立信令流程 (79)6.2.2 语音广播挂断信令流程 (82)1 基本呼叫过程1.1 移动用户呼叫移动用户主叫侧完整过程(主叫释放)1移动用户呼叫移动用户主叫侧完整过程(主叫释放)流程1.Channel request :该消息在RACH上以随机模式被传送,主要应用过程有IMSI附着、短消息、补充业务管理。
1流程说明短信业务起呼、局间、终呼各网元的信令流程如下图说示,其中起呼、终呼全部在业务信道完成。
其中,A1~A12为起呼过程;B1、B2为局间消息转发,B3、B4为局间回执转发过程;C1~C16为终呼处理过程。
1.1起呼流程A1、终端MS发起消息起呼请求;A2、BSC1构造一个CM业务请求消息发送给MSC1;A3、MSC1向BSC1发送指配请求消息以请求BS分配无线资源;A4、BS在空口的寻呼信道上发送信道指配消息启动无线业务信道的建立;A5、收到业务连接消息后,MS响应一条业务连接完成消息;A6、无线业务信道建立并互通后,BS向MSC发送指配完成消息;A7、MS在业务信道上发起SMS递送消息,其数据突发类型为SMS;A8、BS向MSC发送ADDS递送消息,该消息用户部分中包含起呼的短消息;A9、MSC向MC发送SMDPP信令,该消息类型为submit;A10、MC确认短信成功接收该消息,向MSC回复smdpp确认信令;A11、MSC向BS发送ADDS递送证实消息;A12、BS向MS发送层2证实消息,至此用户发送消息完成。
【时延说明】在短消息起呼过程中,时延主要集中在BSS无线侧空口资源的分配和 MSS 对短信的提交和投递处理机制和效率上。
短消息中心仅从MSC接收消息,并进行内部的业务处理,如果该消息不涉及到SCP等外部网元的交互处理,响应消息smdpp很快即会回复。
起呼部分的时延体现为消息发送方对消息发送顺畅与否的感受。
【定时器】协议规定短消息起呼信令定时器时长为5~60秒,即起呼确认最迟60秒回复到终端用户,现网的设置一般在10秒左右。
短消息中心内部设置起呼响应超时定时器为6秒,起呼响应最迟6秒回复到网络侧。
1.2局间流程若目的用户与源用户不在同一局,则存在局间消息转发(B1、B2),及局间回执转发(B3、B4)流程。
向用户发送消息回执的流程,与向用户投递普通短消息的流程一致,因此没有体现在上图中。
信令流程讲义范文信令流程是在通信系统中用于实现信令交换和控制的一系列过程和协议。
它涉及到发送和接收传递控制信息,以确保通信系统中的设备和网络能够正常运行。
一、信令流程概述在通信系统中,信令流程主要用于支持呼叫建立、终止和管理,以及在通话过程中提供设备和网络的控制。
它是在用户数据传输之外进行的信息交换,用于确保通信设备和网络之间的协调和合作。
信令流程一般由以下几个步骤组成:呼叫建立、信道分配、呼叫控制和释放。
1.呼叫建立:呼叫建立是指在两个通信设备之间建立通话连接的过程。
当一个用户希望与另一个用户通话时,首先需要通过呼叫建立信令来告知网络,网络会分配合适的资源并建立通信链路。
2.信道分配:信道分配是指网络为建立呼叫所分配的信道或频谱资源。
在呼叫建立过程中,网络会根据需要为通话双方分配合适的通信信道,以确保通信质量和资源利用效率。
3. 呼叫控制:呼叫控制是在通话过程中对呼叫进行管理和控制的过程。
它包括通话管理、增加或删除参与者、调整信道等控制功能。
呼叫控制信令可以通过呼叫控制协议实现,如SS7(Signaling System No. 7)。
4.释放:释放是指终止通话并释放通信资源的过程。
当通话结束或用户主动挂断时,会发送释放信令告知网络释放通话资源。
二、信令流程详解1.呼叫建立的信令流程:(1)用户A拨号,向接入网关发送呼叫请求。
(2)接入网关接收到呼叫请求后,通过信令传送网络将呼叫请求传递给信令交换机。
(3)信令交换机验证呼叫请求并根据需要向目标用户分配资源。
(4)信令交换机通过信令传送网络将呼叫请求传递给目标用户所在的接入网关。
(5)目标用户接收到呼叫请求后,可以选择接听或拒绝呼叫。
(6)接收到接听信号后,信令交换机将建立连接的信令传递回源用户所在的接入网关。
(7)接入网关收到建立连接的信令后,建立通话连接并通知源用户。
2.信道分配的信令流程:(1)用户A发起信道分配请求。
(2)信令交换机根据用户的请求和网络的资源情况,为用户分配通信信道。
一:短消息的MO流程1.手机发起业务请求,后续的从1-5都是一个业务请求的流程,其中2和3是一个class mark 的流程,4和5是一个加密的流程,都没有什么好讲的,这个消息跟踪中缺少了CM_Service_accept的消息。
2.消息6,A口受到手机上报的CP_DA TA,CP_DA TA包含什么内容呢?见下图3.4.短消息信令分了多层:最外面的两层是CM层(Connection Management Layer)与RL 层(Short Message Relay Layer)。
其中CM层定义3条消息:CP-DA TA, CP-ACK and CP-ERROR;RL层定义4条消息:RP-DA TA, RP-SMMA, RP-ACK 、RP-ERROR。
比如说在用户内存可用的流程,A口上报的也是CP_DATA,MO流程也是上报的CP_DATA,而用户内存可用过程与MO过程的区别在于RL层的消息,前者是RP-SMMA、后者是RP-DA TA,5.手机上报的CP_DATA中含有很多内容的,其中最重要的莫过于destination address,在CM层中的destination address是短消息中心的号码,在SMS层中的destination address 就是被叫的MSISDN.6.A接口收到CP_DA TA之后,会上报DTAP消息RR_DA TA_IND(3),该原语中有协议指示类型(PD)Short Message Service Messages(0x09),该消息通过MM模块、SMS模块透传到MAP模块;MAP模块先要判定MAP功能配置表中是否配置支持SMS_MO功能选项,若配置为NO 则给手机下发错误消息,消息原因值为“网络不支持”;1) 若配置为YES,则MAP向VLR请求用户数据;2) VLR返回用户数据后,MAP根据用户数据判断用户是否签约短消息基本业务,若没有签约,则给手机下发错误消息,消息原因值为“用户没有申请短消息业务”;3) 若用户签约,再判定该用户是否有ODB限呼,若有限呼,则下发错误消息,消息原因值为“网络提供者禁止此项服务”;若用户登记有CALL BAR补充业务,则下发错误消息,消息原因值为“SMS有CALL BAR SERVICE”;4) 若用户没有登记限呼业务,即上述的检查点全部通过,也就是下面的这几条消息7.先看MAP_OPEN_REQ消息,这里解释一下MTI的含义,MTI是我们交换机内部的一个处理模块,它是处理MAP层和TCAP层之间的对话的。
MMS信令流程:WAP MMS是MMS用户代理和MMS中继之间的端到端的进程,它提供以下业务类型:1.MMS用户代理产生多媒体信息MM,并使用WSP/HTTP POST方法发送M_Send.req 到MMS中继。
2.MMS中继使用W AP PUSH技术发送M-Notification.ind到MMS用户代理,以通知用户MM信息到达。
M-Notification.ind信息中包含MM的URI信息,用于进行MMS的提取。
3.MMS用户代理使用WSP/HTTP GET方法通过所提供的URI提取MM信息。
所返回的M_retrieve.conf信息中包含用户真正的MM内容。
4.MMS用户代理通过M_Acknowledge.ind信息发送到MMS中继的提取确认消息。
5.MMS中继使用W AP PUSH技术发送通过M_Delivery.ind信息传送报告到发送侧的MMS用户代理汇报MM信息传送情况。
WAP可以将MMS用户代理的特性(如硬件特征、显示属性(大小色彩支持)、支持的内容类别和网络限制(如最大信息长度)等)通知给MMS中继。
用户属性信息可通过WSP/HTTP的GET过程传送给MMS中继服务器,中继服务器提到必要的设备属性,并在进行到MMS用户代理传送数据前根据设备特点进行信息内容的产生和过滤。
如删除终端不支持的信息内容,进行信息长度、色彩深度或编码格式的调整以适合终端类型等。
始发终端MMS代理接受终端M_Send.reqM_Send.confM_Notification.indM_NotifyResp.indWSP GET.reqMMS(Multimedia Messaging Service)多媒体短信业务,其工业标准是由WAP Forum(WAP论坛)和3GPP(3G 伙伴计划)制订的。
多媒体短信业务以WAP无线应用协议为载体,能够传送视频片段、图片、声音和文字,实现即时的手机端到端、手机终端到互联网或互联网到手机终端的多媒体信息传送。
3、4G短信业务信令流程1.1 短消息1.1.1 短消息过程概述GSMS(GPRS(General Packet Radio Service)Short Message Service),⽀持在CS/PS上的GPRS 短消息业务,提供MS 和SGSN之间的短消息传输⽅法。
短信是指⼀个限定⼤⼩的消息,GSMS 模块为⾮接⼊层的模块。
GSMS实体包含在CM层⾥,通过SMC实体给SM-RL提供服务。
这⾥我们把SMR也看作包含在GSMS⾥,所以可以认为GSMS实体可以通过SMR为SM-TL 层提供服务。
SM-TL Short Message Transfer LayerSM-RL Short Message Relay LayerCM-sub Connection Management sublayerSMR Short Message Relay (entity)SMC Short Message Control (entity)1.1.2 短消息完整流程UE⾸先在MMI的界⾯上编写短消息⽂本,然后通过按键触发发送短消息过程。
⾸先RRC 层会检查是否存在RRC连接,如果已经存在,则直接使⽤,如果没有,则⾸先发起⼀个RRC 连接建⽴过程。
RRC连接建⽴完成后,⾼层通过CM SERVICE 过程建⽴MM连接,接收到⽹络侧发送的CM SERVICE ACCEPT后,就可以开始短消息数据的发送过程了。
短消息的协议实体包括三层,所以响应有⼏个步骤。
⾸先UE发出的CP-DATA包括RP-DATA和协议头,RP-DATA也是包括RP头(主要是Originator Address和Destination Address)和⽤户数据部分,它的⽤户数据部分是TP-DATA,TP-DATA 的⽤户部分就是实际的短消息内容了,TP-DATA的数据头部分就包括⼀些编码⽅式等信息。
⽹络侧收到此消息后,⾸先CP层回应CP-ACK,接着RP层也需要响应,RP-ACK消息嵌套在CP-DATA的⽤户数据部分发送,UE需要收到这两个ACK后才能确认⽹络侧正确收到了发送的短消息,然后再响应CP-ACK,⾄此,整个发送短消息过程结束,如果后续没有其它过程,⽹络侧就可以释放RRC连接了。
