经典：材料科学基础第一章材料结构的基本知识

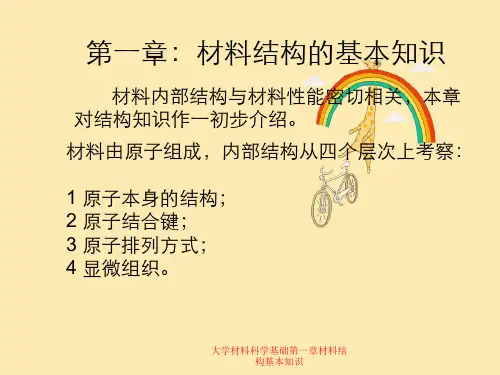

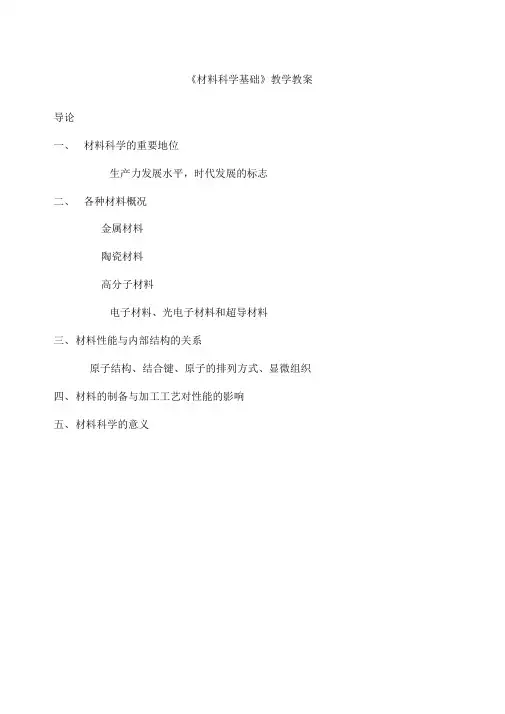

《材料科学基础》教学教案导论一、材料科学的重要地位生产力发展水平，时代发展的标志二、各种材料概况金属材料陶瓷材料高分子材料电子材料、光电子材料和超导材料三、材料性能与内部结构的关系原子结构、结合键、原子的排列方式、显微组织四、材料的制备与加工工艺对性能的影响五、材料科学的意义第一章材料结构的基本知识§1-1 原子结构一、原子的电子排列泡利不相容原理最低能量原理二、元素周期表及性能的周期性变化§1-2 原子结合键一、一次键1．离子键2．共价键3．金属键二、二次键1．范德瓦尔斯键2．氢键三、混合键四、结合键的本质及原子间距双原子模型五、结合键与性能§1-3 原子排列方式一、晶体与非晶体二、原子排列的研究方法§1-4 晶体材料的组织一、组织的显示与观察二、单相组织等轴晶、柱状晶三、多相组织§1-5 材料的稳态结构与亚稳态结构稳态结构亚稳态结构阿累尼乌斯方程第二章材料中的晶体结构§ 2-1 晶体学基础一、空间点阵和晶胞空间点阵，阵点（结点）晶格、晶胞坐标系二、晶系和布拉菲点阵7 个晶系14 个布拉菲点阵表2-1三、晶向指数和晶面指数1．晶向指数确定方法，指数含义，负方向，晶向族2．晶面指数确定方法，指数含义，负方向，晶向族3．六方晶系的晶向指数和晶面指数确定方法，换算4．晶面间距密排面间距大5．晶带相交和平行于某一晶向直线的所有晶面的组合晶带定律：hu+kv+lw=0• 晶向指数和晶面指数确定练习，例题§2-2 纯金属的晶体结构一、典型金属晶体结构体心立方bcc面心立方fcc密排六方hcp1．原子的堆垛方式面心立方：ABCABCAB—C—密排六方：ABABA—B —2．点阵常数3．晶胞中的原子数4．配位数和致密度晶体结构中任一原子周围最邻近且等距离的原子数晶体结构中原子体积占总体积的百分数5．晶体结构中的间隙四面体间隙，八面体间隙二、多晶型性:-Fe, :-Fe, :-Fe例：碳在:-Fe中比在-Fe中溶解度大三、晶体结构中的原子半径1温度与压力的影响2.结合键的影响3.配位数的影响§ 2-3离子晶体的结构一、离子晶体的主要特点正、负离子二、离子半径、配位数和离子的堆积1.离子半径2.配位数表2-63.离子的堆积三、离子晶体的结构规则1.负离子配位多面体规则一鲍林第一规则配位多面体是离子晶体的真正结构基元2.电价规则一鲍林第二规则3.负离子多面体共用点、棱与面的规则一鲍林第三规则四、典型离子晶体的结构6 种§ 2-4共价晶体的结构一、共价晶体的主要特点原子晶体二、典型共价晶体的结构第三章晶体缺陷点缺陷、线缺陷、面缺陷§3-1 点缺陷一、点缺陷的类型空位、间隙原子Schottky, Frenkel 缺陷晶个畸变二、点缺陷的产生1．平衡点缺陷及其浓度2．过饱和点缺陷的产生高温淬火、辐照、冷加工3．点缺陷与材料行为扩散物理性能：电阻，密度减小体积增加力学性能：蠕变，强度，脆性§3-2 位错的基本概念一、位错与塑性变形实际屈服强度远低于刚性滑移模型得到的G/30.50 年代中期证实位错的存在二、晶体中位错模型及位错易动性1．刃型位错2．螺型位错3．混合型位错4．位错的易动性图4-12三、柏氏矢量1．确定方法2．柏氏矢量的意义原子畸变程度已滑移区与未滑移区的边界滑移矢量位错线的性质3．柏氏矢量的表示方法练习四、位错的运动1．位错的滑移外加切应力方向、晶体滑移方向、位错线运动方向与柏氏矢量之间关系图4-18 、4-19 、4-20 ，表4-12．位错的攀移通过扩散实现割阶的产生正应力影响3．作用在位错上的力F d二：b五、位错密度=SN:二n/A六、位错的观察图4-24 , 4-25§ 3-3位错的能量及交互作用一、位错的应变能U= :Gb二、位错的线张力图4-30：=Gb/(2R)三、位错的应力场及与其它缺陷的交互作用1位错的应力场螺位错：纯剪切刃位错：正应力为主2.位错与点缺陷的交互作用溶质原子形成的应力场与位错应力场可发生交互作用。

《材料科学基础》名词解释第一章材料结构的基本知识1、晶体材料的组织：指材料由几个相(或组织单元)组成，各个相的相对量、尺寸、形状及分布。

第二章材料的晶体结构1、空间点阵：将理想模型中每个原子或原子团抽象为纯几何点，无数几何点在三维空间规律排列的阵列2、同素异构：是指有些元素在温度和压力变化时，晶体结构发生变化的特性3、离子半径：从原子核中心到其最外层电子的平衡距离。

4、离子晶体配位数：在离子晶体中，与某一考察离子邻接的异号离子的数目称为该考察离子的配位数。

5、配位数：晶体结构中任一原子周围最近邻且等距离的原子数6、致密度：晶体结构中原子体积占总体积的百分数；第三章高分子材料的结构1、聚合度：高分子化合物的大分子链是出大量锥告连成的。

大分子链中链节的重复次数叫聚合度2、官能度：指在一个单体上能和别的单体发生键合的位置数目3、加聚反应：由一种或多种单体相互加成而连接成聚合物的反应；4、缩聚反应：由一种或多种单体相互混合而连接成聚合物，同时析出(缩去)某种低分子物质(如水、氨、醉、卤化氢等)的反应；5、共聚：由两种或两种以上的单休参加聚合而形成聚合物的反应。

第四章晶体缺陷1、晶体缺陷：实际晶体中与理想的点阵结构发生偏差的区域；2、位错密度：晶体中位错的数量，是单位体积晶体中所包含的位错线总长度；3、晶界：同一种相的晶粒与晶粒的边界；4、晶界内吸附：少量杂质或合金元素在晶体内部的分布是不均匀的，它们常偏聚于晶界，称这种现象为晶界内吸附；第五章材料的相结构及相图1、固溶体：当合金相的晶体结构保持溶剂组元的晶体结构时，这种相就称为一次固溶体或端际固溶体，简称固溶体。

2、拓扑密堆积：如两种不同大小的原子堆积，利用拓扑学的配合规律，可得到全部或主要由四面体堆垛的复合相结构，形成空间利用率很高、配位数较大(12、14、15、16等)一类的中间相，称为拓扑密堆积。

3、电子浓度：固溶体中价电子数目e与原子数目之比。

4、间隙相：两组元间电负性相差大，且/1≤0.59具有简单的晶体结构的中间相5、间隙化合物：两组元间电负性相差大，且/≥0.59所形成化合物具有复杂的晶体结构。

《材料科学基础》总结及重点第一章 材料的结构与键合1、金属键、离子键、共价键、分子键（范德华力）、氢键的特点，并解释材料的一些性能特点。

2、原子间的结合键对材料性能的影响。

用金属键的特征解释金属材料的性能—①良好的延展性；②良好的导电、导热性；③具有金属光泽。

3、比较金属材料、陶瓷材料、高分子材料、复合材料在结合键上的差别。

本章重要知识点： 1. 金属键、离子键、共价键、分子键、氢键的特点。

第二章 固体结构1、晶体与非晶体（在原子排列上的区别）2、空间点阵、晶格、晶胞及选取晶胞的的原则、七大晶系及各自的特点，布拉菲点阵（14种） 、晶格常数、晶胞原子数。

3、晶面指数、晶面族、晶向指数、晶向族、晶带和晶带定理、晶面间距、配位数、致密度、八面体间隙、四面体间隙。

各向同性与各向异性、实际晶体的伪各向异性、同素异构转变（重结晶、多晶型性转变） 。

（1）指数相同的晶向.和晶面必然垂直。

如[111]⊥（111）（2）当一晶向[uvw]位于或平行某一晶面（hkl ）时，则必然满足晶带定理：h ·w+k ·v+l ·w =04、能绘出三维的体心、面心立方和密排六方晶胞，根据原子半径计算出金属的体心和面心立方晶胞的晶胞常数。

三种典型晶体结构的特征（包括：晶胞形状、晶格常数、晶胞原子数、原子半径、配位数、致密度、各类间隙尺寸与个数，最密排面（滑移面）和最密排方向的指数与个数，滑移系数目等）；即：bcc 、fcc 、hcp 的晶格特征及变形能力（结合塑性变形一章的内容你必须知道常用金属材料的滑移面与滑移系的指数）。

给画出晶胞指出滑移面和滑移方向。

能标注和会求上述三种晶胞的晶向和晶面指数。

晶向和晶面指数的一些规律。

求晶面间距d （hkl ）、晶面夹角。

5、晶面间距：d （hkl ） 的求法：（1）立方晶系：222)(l k h ad hkl ++= （2）正交晶系：222)(1⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛=c l b k a h d hkl （3）六方晶系：2222)()(341⎪⎭⎫ ⎝⎛+++=c l a k hk h d hkl （4）四方晶系：2222)()/(/)(1c l a k h d hkl ++=以上公式仅适用于简单晶胞，复杂晶胞要考虑其晶面层数的增加。

《材料科学基础》课后习题答案第一章材料结构的基本知识4. 简述一次键和二次键区别答：根据结合力的强弱可把结合键分成一次键和二次键两大类。

其中一次键的结合力较强，包括离子键、共价键和金属键。

一次键的三种结合方式都是依靠外壳层电子转移或共享以形成稳定的电子壳层，从而使原子间相互结合起来。

二次键的结合力较弱，包括范德瓦耳斯键和氢键。

二次键是一种在原子和分子之间，由诱导或永久电偶相互作用而产生的一种副键。

6. 为什么金属键结合的固体材料的密度比离子键或共价键固体为高？答：材料的密度与结合键类型有关。

一般金属键结合的固体材料的高密度有两个原因：（1）金属元素有较高的相对原子质量；（2）金属键的结合方式没有方向性，因此金属原子总是趋于密集排列。

相反，对于离子键或共价键结合的材料，原子排列不可能很致密。

共价键结合时，相邻原子的个数要受到共价键数目的限制；离子键结合时，则要满足正、负离子间电荷平衡的要求，它们的相邻原子数都不如金属多，因此离子键或共价键结合的材料密度较低。

9. 什么是单相组织？什么是两相组织？以它们为例说明显微组织的含义以及显微组织对性能的影响。

答：单相组织，顾名思义是具有单一相的组织。

即所有晶粒的化学组成相同，晶体结构也相同。

两相组织是指具有两相的组织。

单相组织特征的主要有晶粒尺寸及形状。

晶粒尺寸对材料性能有重要的影响，细化晶粒可以明显地提高材料的强度，改善材料的塑性和韧性。

单相组织中，根据各方向生长条件的不同，会生成等轴晶和柱状晶。

等轴晶的材料各方向上性能接近，而柱状晶则在各个方向上表现出性能的差异。

对于两相组织，如果两个相的晶粒尺度相当，两者均匀地交替分布，此时合金的力学性能取决于两个相或者两种相或两种组织组成物的相对量及各自的性能。

如果两个相的晶粒尺度相差甚远，其中尺寸较细的相以球状、点状、片状或针状等形态弥散地分布于另一相晶粒的基体内。

如果弥散相的硬度明显高于基体相，则将显著提高材料的强度，同时降低材料的塑韧性。

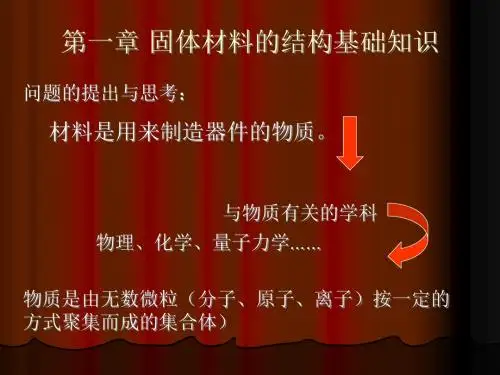

《材料科学基础》上半学期内容重点第一章固体材料的结构基础知识键合类型（离子健、共价健、金属健、分子健力、混合健）及其特点；键合的本质及其与材料性能的关系，重点说明离子晶体的结合能的概念；晶体的特性（5个）；晶体的结构特征（空间格子构造）、晶体的分类；晶体的晶向和晶面指数（米勒指数）的确定和表示、十四种布拉维格子；第二章晶体结构与缺陷晶体化学基本原理：离子半径、球体最紧密堆积原理、配位数及配位多面体；典型金属晶体结构；离子晶体结构，鲍林规则（第一、第二）；书上表2－3下的一段话；共价健晶体结构的特点；三个键的异同点（举例）；晶体结构缺陷的定义及其分类，晶体结构缺陷与材料性能之间的关系（举例）；第三章材料的相结构及相图相的定义相结构合金的概念：固溶体置换固溶体（１）晶体结构无限互溶的必要条件—晶体结构相同比较铁（体心立方，面心立方）与其它合金元素互溶情况（表３－１的说明）（２）原子尺寸：原子半径差及晶格畸变；（３）电负性定义：电负性与溶解度关系、元素的电负性及其规律；（４）原子价：电子浓度与溶解度关系、电子浓度与原子价关系；间隙固溶体（一）间隙固溶体定义（二）形成间隙固溶体的原子尺寸因素（三）间隙固溶体的点阵畸变性中间相中间相的定义中间相的基本类型：正常价化合物：正常价化合物、正常价化合物表示方法电子化合物：电子化合物、电子化合物种类原子尺寸因素有关的化合物：间隙相、间隙化合物二元系相图：杠杆规则的作用和应用；匀晶型二元系、共晶（析）型二元系的共晶（析）反应、包晶（析）型二元系的包晶（析）反应、有晶型转变的二元系相图的特征、异同点；三元相图：三元相图成分表示方法；了解三元相图中的直线法则、杠杆定律、重心定律的定义；第四章材料的相变相变的基本概念：相变定义、相变的分类（按结构和热力学以及相变方式分类）；按结构分类：重构型相变和位移型相变的异同点；马氏体型相变：马氏体相变定义和类型、马氏体相变的晶体学特点，金属、陶瓷中常见的马氏体相变（举例）（可以用许教授提的一个非常好的问题――金属、陶瓷马氏体相变性能的不同――作为题目）有序-无序相变的定义玻璃态转变：玻璃态转变、玻璃态转变温度、玻璃态转变点及其黏度按热力学分类：一级相变定义、特点，属于一级相变的相变；二级相变定义、特点，属于二级相变的相变；按相变方式分类：形核长大型相变、连续型相变（spinodal相变）按原子迁动特征分类：扩散型相变、无扩散型相变第5章 金属材料的显微结构特征一、纯金属的凝固及结晶1、结晶的热力学条件结晶后系统自由能下降。

《材料科学基础》填空题第一章材料结构的基本知识1.原子核外电子的分布与四个量子数有关，且服从下述两个基本原理：泡利不相容原理和最低能量原理2.原子结合键中一次键（强健）有离子键、共价键、金属键：二次键（弱健）有范德瓦尔斯键、氢键、离子晶体和原子晶体硬度高，脆性大，熔点高、导电性差。

3.金属晶体导电性、导热性、延展性好，熔点较高。

4.能量最低的结构称为稳态结构或平衡态结构，能量相对较高的结构则称为亚稳态结构;5.材料的稳态结构与亚稳态结构由热力学条件和动力学条件共同决定;第二章材料的晶体结构1、晶体结构中基元就是化学组成相同、空间结构相同、排列取向相同、周围环境相同的基本单元2、简单立方晶胞中（100）、（110）、（111）晶面中，面间距最小的是（111）面，最大的是（100）面；3、晶面族｛100｝包含（100）（010）（001）及平行（100K010K001）等晶面；4、（100），（210），（110），⑵0）等构成以［001］为晶带轴的晶带;（010,（011），（101），（110）等构成以［111］为晶带轴的晶带；5、晶体宏观对称元素只有1，2, 3, 4, 6, 1，m，等8种是基本的6、金属中常见的晶体结构有面心立方、体心立方、密排六方三种；7、金属密堆积结构中的间隙有四面体间隙和八面体间隙两种类型8、面心立方晶体中1个晶胞内有生个八面体间隙，E个四面体间隙。

9、陶瓷材料是以离子键、共价键以及离子键和共价键的混合键结合在一起；10、硅酸盐的基本结构单元是硅酸根四面体:11、SiO2中主要化学键为共价键与离子与：12、硅酸盐几种主要结构单元是岛状结构单元、双四面体结构单元、环状结构单元以及链状结构单元、层状结构单元；13、离子晶体中决定正负离子堆积方式的两因数是：电荷大小，满足电中性；正负离子的相对大小;14、陶瓷材料的组成相有玻璃相、气相和结晶相(a) (b>15、上图为离子晶体中稳定和不稳定的配位图形，—为不稳定配位图形第三章高分子材料的结构1. 1.按照聚合物热行为可将聚合物分为热固性塑料和一热塑性塑料一两类。

材料科学基础1材料结构的基本知识材料结构是材料科学中的基础概念，它描述了物质的排列方式和组织结构。

材料结构的理解对于设计和选择材料具有重要意义。

本文将介绍材料结构的基本知识，包括晶体结构、非晶态结构和晶格常数。

晶体结构是材料常见的结构形式之一、晶体的组成单位是周期性排列的原子、离子或分子。

晶体具有明确的几何形状，可以通过晶胞来描述。

晶体的形态与晶体结构密切相关，可以大致分为立方晶系、正交晶系、单斜晶系、三斜晶系、四方晶系和六角晶系等。

晶体结构中的原子、离子或分子通过离子键、共价键或范德华力等方式相互连接。

晶体的结构可以通过X射线衍射技术进行分析。

X射线衍射利用X射线的波粒二象性，通过探测材料中的晶体，测定X射线的衍射图案来推断晶体结构。

X射线衍射会产生衍射斑点，斑点的位置和强度是晶体结构和组成的直接反映。

通过对衍射斑点的解析，可以确定晶体的晶格常数和晶体结构。

晶格常数是晶体结构的重要参数，它描述了晶体中相邻原子、离子或分子之间的距离。

晶格常数包括晶体的晶胞边长、夹角以及晶胞的体积等。

晶格常数的值对晶体的物理性质起着决定性作用。

晶体的晶格常数可以通过实验方法或计算方法来确定。

实验方法包括X射线衍射、电子衍射和中子衍射等。

计算方法借助于量子力学理论，使用严格的数学模型来计算晶体的晶格常数。

除了晶体结构，还有一个重要的结构形态是非晶态结构。

非晶态结构是没有明确周期性的材料结构，具有无序缺陷的特点。

非晶态材料的原子、离子或分子呈现随机排列的状态，并不具备长程有序性。

非晶态材料的物理性质与晶体有一定差异，如抗拉强度、热稳定性和导热性等方面。

总之，材料结构是材料科学中的基础概念，它描述了物质的排列方式和组织结构。

晶体结构是材料常见的结构形态，包括立方晶系、正交晶系、单斜晶系、三斜晶系、四方晶系和六角晶系等。

晶体结构可以通过X射线衍射技术进行分析，并可以通过晶格常数来描述。

非晶态材料是没有明确周期性的材料结构，具有无序缺陷的特点。
