晶体学课件 晶体的理想形状
- 格式：ppt
- 大小：1.66 MB
- 文档页数：28
下载文档原格式
合集下载
2-2.1晶体外形
工艺矿物学Ⅰ 第一篇 矿物通论 适用专业：矿物加工工程
1、低级晶族单形（7种）
工艺矿物学Ⅰ
第一篇 矿物通论
适用专业：矿物加工工程
2、中级晶族单形（25种）
（1）柱类
工艺矿物学Ⅰ
第一篇 矿物通论
适用专业：矿物加工工程
2、中级晶族单形
（2）单锥类
工艺矿物学Ⅰ
第一篇 矿物通论
适用专业：矿物加工工程
中级晶族单形
等轴晶系的晶体通常生长成三向等长型，即使是歪晶， 一般也近似为三向等长； 中级晶族晶体多沿Z轴或垂直于Z轴延展；
低级晶族的晶体由于对称程度低，三种习性都有。
2）晶体上最终保留下来的都是生长速度较慢的晶面
就其几何性质而言，它们都是面网密度较大的面网；
工艺矿物学Ⅰ 第一篇 矿物通论 适用专业：矿物加工工程
表现为一系列接触双晶的结合，所有接合面相互平行， 其中任意两个相邻单体都以同一种双晶率结合，相间各单 体结晶方向完全平行。
工艺矿物学Ⅰ
第一篇 矿物通论
适用专业：矿物加工工程
正长石的卡斯巴双晶
萤石的贯穿双晶
工艺矿物学Ⅰ
第一篇 矿物通论
适用专业：矿物加工工程
聚片双晶示意图
工艺矿物学Ⅰ
第一篇 矿物通论
③滑移双晶
在晶体形成之后受机械应力作用﹐部分晶格中相邻面 网间同时发生均匀滑移﹐滑移部分与未滑移部分的晶格间 形成双晶关系﹐又称机械双晶或形变双晶。 注解：滑移双晶都表现为聚片双晶﹐在遭受过区域变质作 用的一些矿物晶体中和某些低对称的金属晶体中常见。

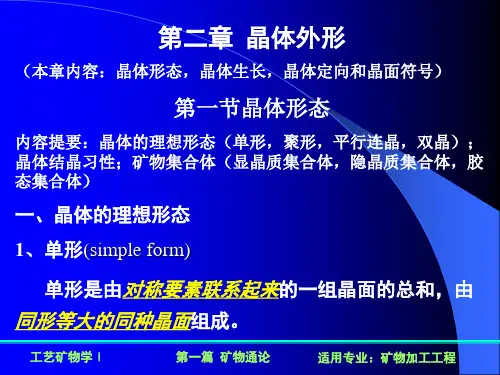

第二章 晶体外形
（本章内容：晶体形态，晶体生长，晶体定向和晶面符号）
第一节晶体形态
内容提要：晶体的理想形态（单形，聚形，平行连晶，双晶）； 晶体结晶习性；矿物集合体（显晶质集合体，隐晶质集合体，胶 态集合体）
1、低级晶族单形（7种）
工艺矿物学Ⅰ
第一篇 矿物通论
适用专业：矿物加工工程
2、中级晶族单形（25种）
（1）柱类
工艺矿物学Ⅰ
第一篇 矿物通论
适用专业：矿物加工工程
2、中级晶族单形
（2）单锥类
工艺矿物学Ⅰ
第一篇 矿物通论
适用专业：矿物加工工程
中级晶族单形
等轴晶系的晶体通常生长成三向等长型，即使是歪晶， 一般也近似为三向等长； 中级晶族晶体多沿Z轴或垂直于Z轴延展；
低级晶族的晶体由于对称程度低，三种习性都有。
2）晶体上最终保留下来的都是生长速度较慢的晶面
就其几何性质而言，它们都是面网密度较大的面网；
工艺矿物学Ⅰ 第一篇 矿物通论 适用专业：矿物加工工程
表现为一系列接触双晶的结合，所有接合面相互平行， 其中任意两个相邻单体都以同一种双晶率结合，相间各单 体结晶方向完全平行。
工艺矿物学Ⅰ
第一篇 矿物通论
适用专业：矿物加工工程
正长石的卡斯巴双晶
萤石的贯穿双晶
工艺矿物学Ⅰ
第一篇 矿物通论
适用专业：矿物加工工程
聚片双晶示意图
工艺矿物学Ⅰ
第一篇 矿物通论
③滑移双晶
在晶体形成之后受机械应力作用﹐部分晶格中相邻面 网间同时发生均匀滑移﹐滑移部分与未滑移部分的晶格间 形成双晶关系﹐又称机械双晶或形变双晶。 注解：滑移双晶都表现为聚片双晶﹐在遭受过区域变质作 用的一些矿物晶体中和某些低对称的金属晶体中常见。
第二章 晶体外形
（本章内容：晶体形态，晶体生长，晶体定向和晶面符号）
第一节晶体形态
内容提要：晶体的理想形态（单形，聚形，平行连晶，双晶）； 晶体结晶习性；矿物集合体（显晶质集合体，隐晶质集合体，胶 态集合体）
晶体结构——精选推荐
第七章晶体结构第一节晶体的点阵结构一、晶体及其特性晶体是原子（离子、分子）或基团（分子片段）在空间按一定规律周期性重复地排列构成的固体物质。
晶体中原子或基团的排列具有三维空间的周期性，这是晶体结构的最基本的特征，它使晶体具有下列共同的性质：(1)自发的形成多面体外形晶体在生长过程中自发的形成晶面，晶面相交成为晶棱，晶棱会聚成顶点，从而出现具有几何多面体外形的特点。
晶体在理想环境中应长成凸多面体。
其晶面数（F）、晶棱数（E）、顶点数（V）相互之间的关系符合公式：F+V=E+2 八面体有8个面，12条棱，6个顶点，并且在晶体形成过程中，各晶面生长的速度是不同的，这对晶体的多面体外形有很大影响：生长速度快的晶面在晶体生长的时候，相对变小，甚至消失，生长速度小的晶面在晶体生长过程中相对增大。
这就是布拉维法则。
(2)均匀性：晶体中原子周期性的排布，由于周期极小，故一块晶体各部分的宏观性质完全相同。
如密度、化学组成等。
(3)各向异性：由于晶体内部三维的结构基元在不同方向上原子、分子的排列与取向不同，故晶体在不同方向的性质各不相同。
如石墨晶体在与它的层状结构中各层相平行方向上的电导率约为与各层相垂直方向上电导率的410倍。
(4)晶体有明显确定的熔点二、晶体的同素异构由于形成环境不同，同一种原子或基团形成的晶体，可能存在不同的晶体结构，这种现象称为晶体的同素异构。
如：金刚石、石墨和C60是碳的同素异形体。
三、晶体的点阵结构理论1、基本概念（1）点阵：伸展的聚乙烯分子具有一维周期性，重复单位为2个C原子，4个H 原子。
如果我们不管其重复单位的内容，将它抽象成几何学上的点，那么这些点在空间的排布就能表示晶体结构中原子的排布规律。
这些没有大小、没有质量、不可分辨的点在空间排布形成的图形称为点阵。
构成点阵的点称为点阵点。
点阵点所代表的重复单位的具体内容称为结构基元。
用点阵来研究晶体的几何结构的理论称为点阵理论。
（2）直线点阵：根据晶体结构的周期性，将沿着晶棱方向周期的重复排列的结构单元，抽象出一组分布在同一直线上等距离的点列，称直线点阵。
4-第三章晶体的理想形状-讲稿

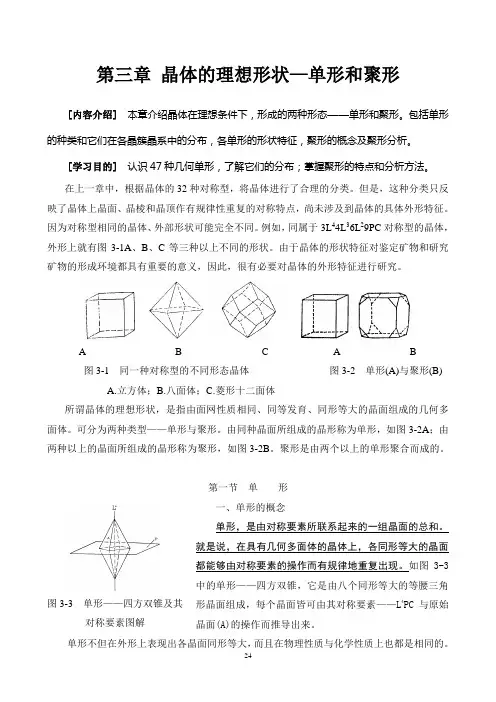

第三章 晶体的理想形状—单形和聚形[内容介绍] 本章介绍晶体在理想条件下，形成的两种形态——单形和聚形。
包括单形的种类和它们在各晶簇晶系中的分布，各单形的形状特征，聚形的概念及聚形分析。
[学习目的] 认识47种几何单形，了解它们的分布；掌握聚形的特点和分析方法。
在上一章中，根据晶体的32种对称型，将晶体进行了合理的分类。
但是，这种分类只反映了晶体上晶面、晶棱和晶顶作有规律性重复的对称特点，尚未涉及到晶体的具体外形特征。
因为对称型相同的晶体、外部形状可能完全不同。
例如，同属于3L 44L 36L 29PC 对称型的晶体，外形上就有图3-1A 、B 、C 等三种以上不同的形状。
由于晶体的形状特征对鉴定矿物和研究矿物的形成环境都具有重要的意义，因此，很有必要对晶体的外形特征进行研究。
A B C A B 图3-1 同一种对称型的不同形态晶体 图3-2 单形(A)与聚形(B)A.立方体；B.八面体；C.菱形十二面体所谓晶体的理想形状，是指由面网性质相同、同等发育、同形等大的晶面组成的几何多面体。
可分为两种类型——单形与聚形。
由同种晶面所组成的晶形称为单形，如图3-2A ；由两种以上的晶面所组成的晶形称为聚形，如图3-2B 。
聚形是由两个以上的单形聚合而成的。
第一节 单 形一、单形的概念 单形，是由对称要素所联系起来的一组晶面的总和。
就是说，在具有几何多面体的晶体上，各同形等大的晶面都能够由对称要素的操作而有规律地重复出现。
如图3-3中的单形——四方双锥，它是由八个同形等大的等腰三角形晶面组成，每个晶面皆可由其对称要素——L 4PC 与原始晶面(A)的操作而推导出来。
单形不但在外形上表现出各晶面同形等大，而且在物理性质与化学性质上也都是相同的。
但是这些特点只在理想晶体上能充分体现出来，在实际晶体上，由于生长时环境的影响，虽图3-3 单形——四方双锥及其对称要素图解然物理与化学性质上的相同性仍保留下来，但几何多面体外形往往被歪曲，形成非理想形状的所谓歪晶。
《晶体学基础》课件
《晶体学基础》ppt课件
CONTENTS
目录
• 晶体学简介 • 晶体结构 • 晶体性质 • 晶体缺陷 • 晶体生长与制备 • 晶体应用
CHAPTER
01
晶体学简介
晶体学定义
晶体学是一门研究晶体材料、 晶体结构和晶体性能的科学。
晶体是由原子、分子或离子按 照一定的规律周期性排列而成 的固体。
晶体学的研究内容包括晶体的 几何结构、物理性质、化学性 质以及晶体生长、相变等。
观结构和应力分布有关。
疲劳强度
断裂韧性是衡量物质抵抗脆性断裂的能力的物理量。 不同晶体的断裂韧性不同，与晶体的缺陷类型和扩散 机制有关。
CHAPTER
04
晶体缺陷
点缺陷
01
晶体中一个或多个原子离开其平 衡位置，形成局部的、小的原子 排列异常。
02
点缺陷的形成与温度、压力、杂 质等因素有关。在晶体中，点缺 陷可以移动、聚集和消失，对晶 体的物理性质产生影响。
线缺陷
晶体中沿某一特定方向，原子排列出 现异常。
线缺陷通常表现为晶体的裂纹或位错 ，对晶体的力学性质有显著影响。位 错是晶体中常见的线缺陷，其运动和 相互作用会影响材料的加工和性能。
面缺陷
晶体中沿某一平面的原子排列出现异常。
面缺陷包括晶界、相界和表面等。晶界是晶体内部不同晶粒之间的界面，相界是 晶体中不同相之间的界面。这些面缺陷会影响晶体的光学、电学和热学性质。
19世纪，X射线和电子显微镜的发明 为晶体学的研究提供了新的手段，推 动了晶体学的发展。
17世纪，随着显微镜技术的发展，人 们开始对晶体进行更深入的研究，发 现了晶体的对称性和空间格子。
21世纪，随着计算机技术和材料科学 的快速发展，晶体学在理论和实验方 面都取得了重要进展，为新材料的研 发和应用提供了有力支持。
CONTENTS
目录
• 晶体学简介 • 晶体结构 • 晶体性质 • 晶体缺陷 • 晶体生长与制备 • 晶体应用
CHAPTER
01
晶体学简介
晶体学定义
晶体学是一门研究晶体材料、 晶体结构和晶体性能的科学。
晶体是由原子、分子或离子按 照一定的规律周期性排列而成 的固体。
晶体学的研究内容包括晶体的 几何结构、物理性质、化学性 质以及晶体生长、相变等。
观结构和应力分布有关。
疲劳强度
断裂韧性是衡量物质抵抗脆性断裂的能力的物理量。 不同晶体的断裂韧性不同，与晶体的缺陷类型和扩散 机制有关。
CHAPTER
04
晶体缺陷
点缺陷
01
晶体中一个或多个原子离开其平 衡位置，形成局部的、小的原子 排列异常。
02
点缺陷的形成与温度、压力、杂 质等因素有关。在晶体中，点缺 陷可以移动、聚集和消失，对晶 体的物理性质产生影响。
线缺陷
晶体中沿某一特定方向，原子排列出 现异常。
线缺陷通常表现为晶体的裂纹或位错 ，对晶体的力学性质有显著影响。位 错是晶体中常见的线缺陷，其运动和 相互作用会影响材料的加工和性能。
面缺陷
晶体中沿某一平面的原子排列出现异常。
面缺陷包括晶界、相界和表面等。晶界是晶体内部不同晶粒之间的界面，相界是 晶体中不同相之间的界面。这些面缺陷会影响晶体的光学、电学和热学性质。
19世纪，X射线和电子显微镜的发明 为晶体学的研究提供了新的手段，推 动了晶体学的发展。
17世纪，随着显微镜技术的发展，人 们开始对晶体进行更深入的研究，发 现了晶体的对称性和空间格子。
21世纪，随着计算机技术和材料科学 的快速发展，晶体学在理论和实验方 面都取得了重要进展，为新材料的研 发和应用提供了有力支持。
第二章 晶体结构ppt课件
1-1 晶向指数 [u v w]
建立步骤： ①建立坐标系。以某一阵点为坐标原点，三个棱边为 坐 标轴，并以点阵常数(a、b、c)作为各个坐标轴的单位长度； ②作 OP // AB ； ③确定P点的三个坐标值（找垂直投影）； ④将坐标值化为互质的最小整数，并放入到[ ] 中，则 [uvw]即为所求；
1.晶体结构与空间点阵（续）
1-4 晶胞 ①定义：在空间点阵中，能够代表晶格中原子排列特征的最小单元体。 晶胞通常是平行六面体，将晶胞作三维的重复堆砌就构成了空间点 阵。 ②晶胞的选取原则：
几何形状与晶体具有同样的对称性； 平行六面体内相等的棱与角的数目最多； 当平行六面体棱间有直角时，直角数目最多； 在满足上述条件下，晶胞的体积应最小。
o o a a a c , 9 0 , 1 2 0 1 2 3
菱方：简单菱方 o a b c , 9 0
单斜：简单单斜 底心单斜
a b c ,
9 0
o
三斜：简单三斜
a b c ,
9 0
第二章 晶体结构
第一节 晶体的特征
各项异性 晶体由于具有按照一定几何规律排列的内 部结构，空间不同方向上原子排列的特征不同， 如原子间距及周围环境，因而在一般情况下， 单晶体的许多宏观物理量（如弹性模量、电阻 率、热膨胀悉数、折射率、强度及外表面化学 性质等）的大小是随测试方向的不同而改变的， 这个性质称为各项异性。晶体断裂的解理性就 是晶体具有各项异性的最明显例子。
晶体具有确定的熔点
熔点是晶体物质的结晶状态与非结晶状态互相转 变的临界温度，晶体熔化时发生体积变化。 晶体有一些其他共同特征：晶体中存在不完整性， 晶体内原子排列并不是理想的有序排列，而是有 缺陷的；晶体的原子周期排列促成晶体有一些共 同的性质，如均匀性、自限性和对称性等。
晶体学基础PPT课件
➢ 单位格子：只包含一 个点阵点的格子叫单 位格子 。
➢ 复单位：即每一个格 子单位分摊到一个以 上的点阵点。
点阵
图1-4 平面点阵单位 上图所示，平行四边形I和II都 只分摊到一个点阵点，故它们 都是单位格子；平行四边形III 分摊到两个点阵点，故它是复 单位。
点阵
3.三维点阵(空间点阵)
➢分布在三维空间的点阵叫空间点阵。 ➢空间点阵对应的平移群可用下式表示：
T m n m p n a p b ,m c ,n ,p 0 , 1 , 2 (1 .
图1-5 空间点阵单位
点阵
➢空间格子：空间点阵按确定的 平行六面体单位划分后所形成 的格子称为空间格子 。
➢基本单位：每个平行六面体格 子单位只分摊到1个点阵点， 称为空间点阵的基本单位 。
我们把所有阵点可用位矢(1.1)、(1.2)或(1.3) 来描述的点阵称为布拉菲点阵。
➢ 点阵的这两条基本性质也正是判断一组点是否 为点阵的依据。
点阵
三.直线点阵、平面点阵与空间点阵
点阵和平移群
➢ 能使一个点阵复原的全部平移矢量组成 的一个平移群(它符合数学上群的定义) 称为该点阵对应的平移群。
➢ 点阵和平移群有一一对应的关系。一个 点阵所对应的平移群能够反映出该点阵 的全部特征。
第一章 晶体学基础
内容提要
晶体的基本性质 晶体结构几何理论的历史发展简况 点阵 平面点阵与空间点阵的性质 晶体的点阵结构 晶胞 典型晶体结构举例 晶向指数与面指数 晶体结构的对称性
第一节 晶体的基本性质
一.晶体与非晶体在宏观性质上的区别
➢晶体具有固定的外形，各向异性，固定 的熔点。 • 微细单晶体的集合体，称为多晶体 • 取向杂乱的单晶体集合成的多晶体， 显示出各向同性 • 择优取向的多晶体呈现出各向异性
➢ 复单位：即每一个格 子单位分摊到一个以 上的点阵点。
点阵
图1-4 平面点阵单位 上图所示，平行四边形I和II都 只分摊到一个点阵点，故它们 都是单位格子；平行四边形III 分摊到两个点阵点，故它是复 单位。
点阵
3.三维点阵(空间点阵)
➢分布在三维空间的点阵叫空间点阵。 ➢空间点阵对应的平移群可用下式表示：
T m n m p n a p b ,m c ,n ,p 0 , 1 , 2 (1 .
图1-5 空间点阵单位
点阵
➢空间格子：空间点阵按确定的 平行六面体单位划分后所形成 的格子称为空间格子 。
➢基本单位：每个平行六面体格 子单位只分摊到1个点阵点， 称为空间点阵的基本单位 。
我们把所有阵点可用位矢(1.1)、(1.2)或(1.3) 来描述的点阵称为布拉菲点阵。
➢ 点阵的这两条基本性质也正是判断一组点是否 为点阵的依据。
点阵
三.直线点阵、平面点阵与空间点阵
点阵和平移群
➢ 能使一个点阵复原的全部平移矢量组成 的一个平移群(它符合数学上群的定义) 称为该点阵对应的平移群。
➢ 点阵和平移群有一一对应的关系。一个 点阵所对应的平移群能够反映出该点阵 的全部特征。
第一章 晶体学基础
内容提要
晶体的基本性质 晶体结构几何理论的历史发展简况 点阵 平面点阵与空间点阵的性质 晶体的点阵结构 晶胞 典型晶体结构举例 晶向指数与面指数 晶体结构的对称性
第一节 晶体的基本性质
一.晶体与非晶体在宏观性质上的区别
➢晶体具有固定的外形，各向异性，固定 的熔点。 • 微细单晶体的集合体，称为多晶体 • 取向杂乱的单晶体集合成的多晶体， 显示出各向同性 • 择优取向的多晶体呈现出各向异性
单形聚形(晶体理想形状)
Z
Y X
Y
X
8
晶体学
在上述7个单形中，第2、3号单形完全一样， 第4、5号单形也完全一样（形状一样、对称性 也一样），这样就可将之视为一个单形。 因此，mm2对称型一共有5个单形。
9
晶体学
单形的理论推导
• 1) 对低级晶族的点群, 考虑如下位置: {hkl}, {0kl}, {h0l}, {hk0}, {100}, {010}, {001}
4
晶体学
单形符号
• 单形符号（形号）：以简单的数字符号的形式来表征一个 单形的所有组成晶面及其在晶体上取向的一种结晶学符号。
• 单形符号的构成：在同一单形的各个晶面中，按一定的 原则选择一个代表晶面，将它的晶面指数顺序连写而置于 大括号内，例如写成{h k l}用以代表整个单形。
– 代表晶面应选择单形中正指数为最多的晶面，也即选择第一象限 内的晶面，在此前提下，要求尽可能使│h│≥│k│≥│l│
{hkl}, {hhl}, {hkk}, {hk0}, {111}, {110}, {100} • 对原始晶面进行对称操作, 画出所有晶面的投影, 然后判断
是何种单形.
10
晶体学
单形的理论推导
mmm
c
(hkl)
低级晶族单形mmm 1. {hkl}
• 蓝色图形为对称要素投影 • 红色圆圈为原始晶面 • 绿色图形是经过对称操作后
四方晶系单形4/mmm:
1. {hkl}
• 蓝色图形为对称要素投影 • 红色圆圈为{hkl}原始晶面 • 绿色者为对称操作后的晶面 • 此单形有16个晶面, 判断此单
形为复四方双锥
15
晶体学
单形的理论推导
4/mmm
单形&聚形(晶体的理想形状)
5
晶体学
单形符号
四方晶系 上－－ Z轴正端 (111)，(1-11)，(-111)，(-1-11) 前－－X轴正端 (111)，(1-11)，(1-1-1)，(11-1) 右－－ Y轴正端 (111)，(11-1)，(-111)，(-1-11)
{111}
四方柱{110} 四方柱
6
晶体学
001
等轴晶系单形m3m: 等轴晶系单形m3m:
2. {hhl} 蓝色图形为对称要素投影 红色圆圈为原始晶面 橘黄色图形为对称操作后的 晶面投影 此单形为共24个晶面, 为三 三 角三八面体
ห้องสมุดไป่ตู้20
晶体学
单形的理论推导
3. {hkk}
21
晶体学
单形的理论推导
等轴晶系单形m3m: 等轴晶系单形m3m:
c
(hkl)
15
晶体学
单形的理论推导
4/mmm
四方晶系单形4/mmm: 四方晶系单形4/mmm: 2. {hhl}
蓝色图形为对称要素投影
c
(hhl)
红色圆圈为{hhl}原始晶面 绿色者为对称操作后的晶面 此单形有8个晶面, 判断此单形 为四方双锥 四方双锥 {h0l}和{0kl}也为四方双锥 h0l}和 0kl}也为四方双锥
31
晶体学
2. 中级晶族
2）单锥类: 若干等腰三角形晶面相交高次轴于一点，底面垂直 单锥类:
三方单锥、 高次轴，形状与柱同，有6种单形：三方单锥、复三方锥，四方 三方单锥 复三方锥， 单锥、复四方单锥，六方单锥复六方单锥。 单锥、复四方单锥，六方单锥复六方单锥。
3）双锥类: 两相同的单锥底面对接而成。有六种单形：三方双 双锥类: 三方双
晶体学
晶体学
单形符号
四方晶系 上－－ Z轴正端 (111)，(1-11)，(-111)，(-1-11) 前－－X轴正端 (111)，(1-11)，(1-1-1)，(11-1) 右－－ Y轴正端 (111)，(11-1)，(-111)，(-1-11)
{111}
四方柱{110} 四方柱
6
晶体学
001
等轴晶系单形m3m: 等轴晶系单形m3m:
2. {hhl} 蓝色图形为对称要素投影 红色圆圈为原始晶面 橘黄色图形为对称操作后的 晶面投影 此单形为共24个晶面, 为三 三 角三八面体
ห้องสมุดไป่ตู้20
晶体学
单形的理论推导
3. {hkk}
21
晶体学
单形的理论推导
等轴晶系单形m3m: 等轴晶系单形m3m:
c
(hkl)
15
晶体学
单形的理论推导
4/mmm
四方晶系单形4/mmm: 四方晶系单形4/mmm: 2. {hhl}
蓝色图形为对称要素投影
c
(hhl)
红色圆圈为{hhl}原始晶面 绿色者为对称操作后的晶面 此单形有8个晶面, 判断此单形 为四方双锥 四方双锥 {h0l}和{0kl}也为四方双锥 h0l}和 0kl}也为四方双锥
31
晶体学
2. 中级晶族
2）单锥类: 若干等腰三角形晶面相交高次轴于一点，底面垂直 单锥类:
三方单锥、 高次轴，形状与柱同，有6种单形：三方单锥、复三方锥，四方 三方单锥 复三方锥， 单锥、复四方单锥，六方单锥复六方单锥。 单锥、复四方单锥，六方单锥复六方单锥。
3）双锥类: 两相同的单锥底面对接而成。有六种单形：三方双 双锥类: 三方双
晶体学
晶体学基础第1章-课件1
晶体学基础绪论刘彤固体中的晶体气态：内部微粒（原子、分子、离子）无规运动液态：内部微粒（原子、分子、离子）无规运动固态：内部微粒（原子、分子、离子）振动自然界中绝大多数固体物质都是晶体。
如：食盐、冰糖、金属、岩石等。
¾单质金属和合金在一般条件下都是晶体。
¾一些陶瓷材料是晶体。
¾高聚物在某些条件下也是晶体。
“德里紫蓝宝石”如何在千姿百态的晶体中发现其规律？熔体凝固液相结晶晶体并非局限于天然生成的固体人工单晶飞机发动机叶片飞机发动机晶体的共同规律和基本特征?水晶石英晶体具有规则的凸多面体外形。
α石英的内部结构大球代表小球代表晶体的概念NaCl的晶体结构晶体（crystal）：其内部质点（原子、分子或离子）在3维空间周期性重复排列的固体。
也称具有格子构造的固体。
晶体材料：单晶，多晶¾在一个单晶体的范围内，晶格中的质点均呈有序分布。
多晶体内形成许多局限于每个小区域内的有序结构畴，但在畴与畴之质点的分布是无序的或只是部分有序的。
晶界（晶体缺陷）Be 2O 3非晶体Be 2O 3 晶体分子晶体（范德华力）晶体学的发展历史¾有文字记载以前，人们对矿物晶体瑰丽的色彩和特别的多面体外形引起了的注意，开始观察研究晶体的外形特征。
¾17世纪中叶，丹麦学者斯丹诺（steno）1669年提出面角守恒定律，这可以说是晶体学作为一门正式科学的标志，它找出了晶体复杂外形中的规律性，从而奠定了几何晶体学的基础。
¾1801年，法国结晶学家阿羽依（Haüy）基于对方解石晶体沿解理面破裂现象的观察，发现晶体学基本定律之一的整数定律。
¾1805-1809年，德国学者魏斯(Weiss)发现晶带定律以及晶体外形对称理论。
几何晶体学发展到了相当高的程度。
¾1830年，德国学者赫塞尔（Hessel)推导出描述晶体外形对称性的32种点群。
¾1837年，英国学者米勒（Miller）提出晶面在三维空间位置的表示方法---米勒指数。
第1章晶体学PPT课件
.
34
点群
利用对称要素组合定律和结晶多面体的形态特 点可以推导出晶体的宏观对称性只有32种，称为32 种点群(或对称型)，晶体只属于32种对称型中的一 种。
将32种对称性分为7种晶系 。 划分晶系的依据是特征对称性而不是晶胞参数。
.
35
32个宏观对称性(点群)
.
36
.
37
空间群
除了宏观对称要素之外，还有平移、平移与旋 转结合形成的螺旋对称轴、平移和反映结合形成的 滑移反映面等微观对称要素。
②把终点坐标减去起点坐标: u’=u2-u1, v’=v2-v1,w’=w2-w1；
③化为最小整数，给出指数u、
v、w。则[uvw]就是所求晶向 指数。
如OF: X Y Z ½½1
uvw 1 12
与晶面标定
方法不同
晶向[ 1 1 2]
.
50
注意： ①晶向指数[uvw]中如果某一个数字
为负，则将负号标注在该数的上方。 ②一个晶向指数并不表示一个晶向，而是一组相互平
.
9
空间点阵、晶格
阵点的两大特点： 排列的周期性 等同性
晶格
为了便于描述空间点 阵的图形，用许多组假想 的平行直线将阵点连接起 来构成空间格子，这些空 间格子称为晶格。
.
10
晶胞概念的由来
为了说明点阵排列的规律和特点，可以在空间点阵中取出一
个最有代表性的基本单元作为点阵的组成单元，其基本单元称为
空间点阵 ＋ 结构基元
.
晶体结构
15
1.3 晶体的对称性
晶体多面体最 显著特点就是 对称，对于参 观者来说，对 称就是几何形 体中相同部分 有规律地重复 出现。
.

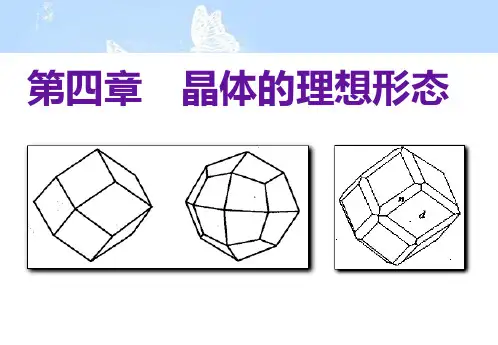

晶体的理想形态PPT课件
在1/4的扇形区域内，原始晶面与对称 要素之间的相对位置关系有7种：
3个角顶（1、2、3号晶面） 3条边上（4、5、6号晶面） 中部（7号晶面）
六 单形的推导
推导出5种单形：
位置1—单面、位置2—平行双面、位置3—平 行双面、位置4—双面、位置5—双面、位置6— 斜方柱、 位置7—斜方单锥。
在对称型中假设一个原始晶面，通过对称操作的作 用而得到其它晶面，这些晶面共同组成一个单形。 斜 方晶系中的对称型mm2(L22P)各个单形的符号。
① 同一单形的各晶面与相同对称要素间的取 向关系（平行、垂直、某一角度相交）相互一致。
相同对称要素：借助其它对称要素，相同对称要素间 可以重复。如：L44L25PC中的两种L2（分别指穿过面中 心和棱中点的）不是相同对称要素。3L44L36L29PC中的 3L4则是相同对称要素。
②晶面的其它性质（如硬度、解理的发 育等）以及晶面花纹、蚀像等也都相同。
②单锥类：三方单锥、复三方单锥、四方 单锥、复四方单锥、六方单锥、复六方单锥
注意：出现在没有对称中心和其它水平对称要素的对 称型中。所有晶面交高次轴于一点。
中级晶族各晶系的单形
③双锥类：三方双锥、复三方双锥、 四方双锥、复四方双锥、六方双锥、复 六方双锥
注意：上下各半数晶面分别交高次轴于上下两点。 出现在有对称中心或（和）其它水平对称要素的对 称型中。
四 47种几何单形的形态特点
⒉单形的命名依据
①单形的形状—★★柱、★★锥、立方体 ②横切面+单形的形状—四方柱、斜（菱）方柱 ③晶面的数目—单面、八面体 ④晶面的形状—菱面体、五角十二面体
记住一些单形名称的方法:
低级晶族和中级晶族：
⑴面类
⑵柱类
⑷双锥类 ⑸面体类
3个角顶（1、2、3号晶面） 3条边上（4、5、6号晶面） 中部（7号晶面）
六 单形的推导
推导出5种单形：
位置1—单面、位置2—平行双面、位置3—平 行双面、位置4—双面、位置5—双面、位置6— 斜方柱、 位置7—斜方单锥。
在对称型中假设一个原始晶面，通过对称操作的作 用而得到其它晶面，这些晶面共同组成一个单形。 斜 方晶系中的对称型mm2(L22P)各个单形的符号。
① 同一单形的各晶面与相同对称要素间的取 向关系（平行、垂直、某一角度相交）相互一致。
相同对称要素：借助其它对称要素，相同对称要素间 可以重复。如：L44L25PC中的两种L2（分别指穿过面中 心和棱中点的）不是相同对称要素。3L44L36L29PC中的 3L4则是相同对称要素。
②晶面的其它性质（如硬度、解理的发 育等）以及晶面花纹、蚀像等也都相同。
②单锥类：三方单锥、复三方单锥、四方 单锥、复四方单锥、六方单锥、复六方单锥
注意：出现在没有对称中心和其它水平对称要素的对 称型中。所有晶面交高次轴于一点。
中级晶族各晶系的单形
③双锥类：三方双锥、复三方双锥、 四方双锥、复四方双锥、六方双锥、复 六方双锥
注意：上下各半数晶面分别交高次轴于上下两点。 出现在有对称中心或（和）其它水平对称要素的对 称型中。
四 47种几何单形的形态特点
⒉单形的命名依据
①单形的形状—★★柱、★★锥、立方体 ②横切面+单形的形状—四方柱、斜（菱）方柱 ③晶面的数目—单面、八面体 ④晶面的形状—菱面体、五角十二面体
记住一些单形名称的方法:
低级晶族和中级晶族：
⑴面类
⑵柱类
⑷双锥类 ⑸面体类
