2018年分布式光伏工程的装调与运维赛项样题

2019年山东省职业院校技能大赛中职组“分布式光伏系统的装调与运维”赛项规程一、赛项名称赛项名称：分布式光伏系统的装调与运维赛项组别：中职组赛项归属：信息技术类二、竞赛目的本赛项基于分布式光伏工程运维领域复合型人才断层的产业需求背景，落实国务院办公厅关于深化产教融合的若干意见指导思想的文件精神，推动新能源等产业急需紧缺专业建设与产业转型升级相适应，融合中等职业教育人才培养的岗位能力要求特点设计而生的赛项。

本赛项主要突出分布式光伏系统的安装调试及其智能化运维管理。

赛项立足分布式光伏系统的项目实施、系统运行、工程维护、智能运维等，检验参赛选手在既定的工程项目下的方案识读能力、对分布式光伏领域专业知识理解和应用能力、熟练的技能操作能力以及基础的创新创业能力，通过分布式光伏系统项目的安装与调试、运行与维护、管理与分析提升中职学生对工具性知识的掌握，对于专业知识的理解和操作技能的掌握，并注重对应用实践能力、创新发展能力和综合职业素养的开发。

与此同时，该赛项旨在通过赛事的组织与推广，响应国家“互联网+”智慧能源行业政策和产业结构调整的需求，引导中等职业院校对于分布式光伏领域人才培养的重视，创造优质的教育资源供给环境，以促进“互联网+”智慧能源行业的发展。

三、竞赛内容本赛项选手竞赛时间为3小时，需要参赛选手完成对分布式光伏系统项目的方案设计，并对项目中的光伏发电、控制、储能、逆变、负载等设备，依照方案进行安装及调试；完成分布式光伏系统的并网连接、故障排除、并网运行及调试；完成智能化通讯系统的安装及配置、通过最新的物联网通讯技术下发调度指令进行分布式系统的智能化维护。

表1：比赛任务及考核内容赛项采取团队比赛形式，每个参赛队由3名选手（其中队长1名）；3名选手在大赛现场按照大赛任务要求，自行分工，相互配合完成大赛任务。

五、竞赛流程大赛时间具体安排如表2所示。

表2大赛事项安排（一）本赛项采用赛题库公开的方式，于开赛 7天在“山东省职业院校技能大赛网”公开试题库。

安规考试题考试人：日期一、填空题（每空1分共57分）1、设备不停电时的安全距离；电压在10KV及以下时，安全距离为电压为66KV或110KV时安全距离为。

2、电气设备分为高压和低压两种：为高压电气设备,电压等级在为低压电气设备。

3、设备双重名称指的是和。

4、在一经合闸即可送电到工作地点的断路器和隔离开关的操作把手上，均应悬挂或的标示牌。

5、遇有电气设备着火时，应立即将，然后进行。

6、工作票的执行程序有、、、、五个步骤。

7、装设接地线应先接，后接，接地线应。

拆接地线的顺序与此相反。

8、停电拉闸操作应按照一一的顺序依次进行，送电合闸操作应按与上述相反的顺序进行。

禁止。

9、倒闸操作可以通过、、。

10、高压室的钥匙应至少有把，由负责保管；。

一把使用，一把专供使用，其他可以使用，但应巡视或当日工作结束后交还。

11、雷雨天气巡视室外高压设备时，应，并不得靠近。

12、所谓运用中的电气设备，系指、或的电气设备。

13、一张操作票只能填写。

14、高压设备发生接地时，室内不得接触故障点,室外不得接近故障点以内。

15、室内高压设备的隔离室设有遮拦，遮拦的高度在以上。

16、作废的操作票，应注明“”字样，未执行的应注明“”字样，已操作的应注明“”字样。

操作票应保存年。

17、心肺复苏法支持生命的基本措施、、。

18、三不伤害的内容是，，。

19、“三违”是指、、。

20、操作票种、、不得修改。

二、问答题（1-5题每题5分，5-8题每题6分共43分）1、在电气设备上安全工作的组织措施？答：2、在电气设备上安全工作的技术措施？答：3、哪几项工作可以不用操作票？答：4、事故处理“四不放过”原则是什么？答：5、发现有人触电，应怎样处理？答：6、.电气工作的“五防”是什么？答：7、两票三制是什么?答：8、电气的四种状态？答：安规考试题考试人：日期一、填空题（每空1分共56分）1、设备不停电时的安全距离；电压在10KV及以下时，安全距离为 0.7M 电压为66KV或110KV时安全距离为 1.5M 。

任务二、分布式光伏系统的运行与维护（一）分布式光伏系统的本地控制通过开关按钮盘上的手动按钮及PLC编程实现本地控制功能并进行本地控制整体功能的调试与运行。

开关按钮盘上的手动按钮布局示意图如图2.1所示。

图2.1 手动按钮布局示意图表2.1 本地控制功能要求（二）分布式光伏系统的远程监控1.分布式光伏电站的配置根据裁赛题的要求，完成分布式光伏电站的相关配置。

2.分布式光伏电站的系统组态通过计算机及组态软件实现分布式光伏系统的数据采集、显示、过程控制、报表等远程监控及对远程监控系统的登陆管理。

（1）登录界面创建用户账户，并按要求设置密码及相关登陆要求：●设置账号，账号及密码输入正确，登录组态软件，进入指定界面；●限时要求。

（2）监控界面：●根据任务书要求在监控界面实现分布式光伏系统数据采集监测、分布式光伏系统运行状态监控等。

（3）曲线界面：●根据任务书要求在曲线界面实现分布式光伏系统能够检测并显示的相关电压、电流及功率等参数曲线。

（4）操作界面：●根据任务书要求在操作界面中创建功能按键，实现对分布式光伏系统的远程控制。

（5）菜单栏窗口：●使用“树形菜单”进行功能制作，实现界面切换；●顶部窗口实现切换到任意界面时，均在顶部显示。

（6）数据报表：●建立对应报表的查询、预览、打印、导出和导入。

（三）分布式光伏系统的智能运维1.分布式光伏系统的排故与运维：参赛选手对竞赛任务中分布式光伏系统的安装与部署、分布式光伏系统的本地控制、分布式光伏系统的远程监控模块预先设置的故障进行排除，故障类型包含：已连接线路、器件及软件配置等，任务要求如下：（1）按照排故流程排除相应故障，确保分布式光伏系统正常工作；（2）完成分布式光伏系统的运行与维护后，将故障部位、故障现象描述、故障分析及排除方法填写并保存至“桌面\竞赛答题”文件夹《分布式光伏系统的排故表》。

（多排或漏排故障均不得分，错排故障要被扣分。

）2.智能运维系统的调试配置及运行维护根据“桌面\竞赛参考资料”文件夹里提供的门户网址、本地配置网址、网络配置说明、用户的账户及密码，实现对Solar-log 及智慧运维采集器的配置。

2018-2019年度广东省职业院校学生专业技能大赛分布式光伏系统的装调与运维赛项任务书（样题）1 / 17第一部分竞赛须知一、竞赛要求1.正确使用设备与工具，严格遵守操作安全规范。

2.竞赛过程中如有异议，可向现场监考或裁判人员反映，不得扰乱赛场秩序。

3.遵守赛场纪律，尊重监考或裁判人员，服从安排。

二、职业素养与安全意识1.完成竞赛任务，所有操作符合安全操作规范，注意用电安全。

2.实训工位、工作台表面整洁，工具摆放、导线头等处理符合职业岗位要求。

3.遵守赛场纪律，尊重赛场工作人员，爱惜赛场设备、器材。

三、扣分项1.在完成竞赛过程中，因操作不当导致设备破坏性损坏或造成事故，视情节扣5～10分，情况严重者取消比赛资格。

2.衣着不整、污染赛场环境、扰乱赛场秩序、干扰裁判工作等违反职业规范的行为，视情节扣5～10分，情节严重者取消大赛资格。

四、选手须知1.任务书如出现缺页、字迹不清等问题，请及时向裁判示意，并进行更换；比赛结束后，所提供的所有纸质材料均须留在赛场。

2.设备的安装配置请严格按照任务书的要求及工艺规范进行操作。

3.参赛选手应在规定时间内完成任务书要求的内容，任务实现过程中形成的文件数据必须按任务书要求保存，未存储到指定位置造成裁判组无法检查和评判，相应部分不得分。

4.比赛过程中，选手认定设备或器件有故障可向裁判员提出更换；如器件或设备经测定完好属误判时，器件或设备的认定时间计入比赛时间；如果器件或设备经测定确有故障，则当场更换设备，此过程中（设备测定开始到更换完成）造成的时间损失，经裁判组讨论比赛时间结束后，酌情对该小组进行等量的时间延迟补偿。

2 / 175. 比赛过程中由于选手操作失误原因造成器件损坏，选手可提出更换申请，并视情节扣5～10分。

6.在裁判组宣布大赛结束后，请选手立即停止对竞赛设备与计算机的任何操作。

第二部分竞赛平台须知一、注意事项1.检查硬设备、计算机设备是否正常。

检查竞赛所需的各项设备、软件和大赛材料等。

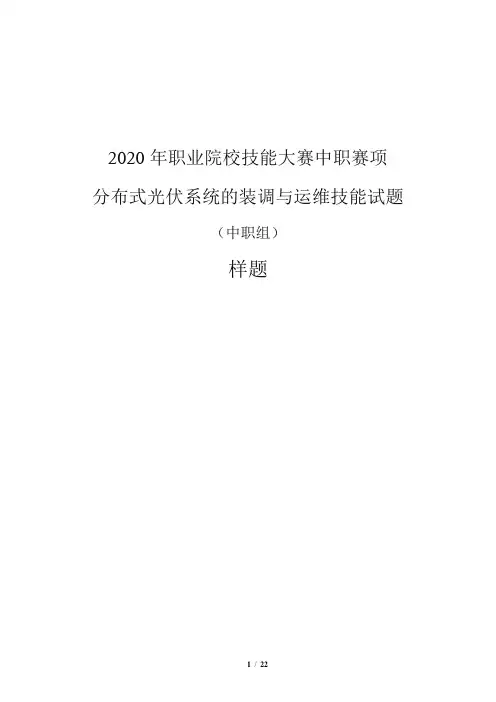

2020年职业院校技能大赛中职赛项分布式光伏系统的装调与运维技能试题（中职组）样题第一部分竞赛须知一、竞赛纪律要求（一）正确使用设备与工具，严格遵守操作安全规范。

（二）竞赛过程中遇到任何问题，必须向现场裁判举手示意，不得扰乱赛场秩序。

（三）遵守赛场纪律，尊重监考或裁判人员，服从安排。

二、职业素养与安全意识（一）完成竞赛任务，根据操作规范完成所有竞赛任务，注意用电安全。

（二）保持竞赛工位、工作台表面整洁，工具摆放、零碎导线等处理符合职业岗位规范要求。

（三）遵守赛场纪律，尊重赛场工作人员，爱护赛场设备及器材。

三、扣分项（一）在竞赛过程中，因参赛选手个人操作不当导致设备破坏性损坏或造成事故，扣10分，损坏两次及以上者将被取消竞赛资格。

（二）禁止带电操作（用表笔检测和操作开关按钮盘除外），违反一次扣10分。

（三）污染赛场环境、扰乱赛场秩序、干扰裁判工作等违反职业规范的行为，扣5分，情节严重者将被取消竞赛资格。

（四）比赛过程中，选手判定设备或器件有故障可举手向裁判示意提出更换；如设备或器件经检测完好，属选手误判时，设备或器件的认定时间计入比赛时间，对该小组总成绩扣2分；（五）设备第一次上电，举手示意裁判请求通电，现场完成上电检测，确认检测无误后，裁判许可后方可通电；通电后若有器件损坏，扣10分。

（六）竞赛结束时，务必保存设备配置，不得拆除硬件的连接，严禁对设备设置密码；须断开实训设备上的所有空气开关。

违反者扣5分。

四、选手须知（一）任务书如出现缺页、字迹不清等问题，请及时向现场裁判举手示意，申请更换；比赛结束后，现场下发的所有纸质材料不得带离赛场，否则视为作弊。

（二）设备的安装配置请严格按照现场下发的任务书的要求及工艺规范进行操作。

（三）参赛团队应在规定时间内完成任务书要求的竞赛任务，任务实现过程中形成的文件资料必须存储到任务书要求的指定位置，未存储到指定位置造成裁判组无法检查结果及评判的相应竞赛任务以0分计入总成绩。

2018年全国职业院校技能大赛新疆区预选赛中职组“分布式光伏发电系统装调与运维”赛项规程一、赛项名称赛项编号：ZZ-201805赛项名称：分布式光伏发电系统装调与运维赛项组别：中职组赛项归属产业：信息技术类二、竞赛目的通过技能竞赛，培养学生光伏发电系统的安装、调试和运行维护综合实践及创新能力；测试学生分析问题、解决问题能力，以及团队协作、安全意识、心理素质等职业素养。

展示中职学校新能源技术应用专业及相关专业的教学改革和实践成果，对职业教育课程改革起到引领作用，促进中职学校紧贴新能源产业发展与需求，为社会培养新能源产业技术技能型人才。

三、竞赛内容本竞赛由技能、综合素质二部分内容组成，其中技能部分占权重95%，综合素质部分占权重5%。

竞赛时间为2小时。

具体请见表1表1 竞赛内容、时间与权重表（一）技能竞赛内容技能竞赛2小时,在TMC-PV28型分布式光伏发电实训系统平台上进行。

竞赛内容包括光伏供电装置、光伏供电系统、逆变与负载系统、监控系统的安装、接线、测试、可编程序控制器的程序设计与调试、故障排除、焊接、分析等实训考核,根据任务书,完成以下操作内容:1.光伏电站的搭建(45%)：光伏电池组件、投射灯、光线传感器的安装；光伏电池伏安特性的测试；光伏供电系统的控制单元、接口单元、可编程序控制器、传感器、智能仪表、继电器等器件的安装、接线和测试；光伏电池组件对光跟踪的程序编制和测试；光伏供电系统相关电路的绘制与分析。

2.多电站光伏发电运营(25%)（1）参赛选手根据任务书中的要求，将大赛提供的DSP核心单元、DC-DC 升压单元、全桥逆变单元、交流电压表、交流电流表、触摸屏、变频器、交流电动机、LED显示模块等器件与组件安装在“逆变与负载系统”网孔架内（接线排和走线槽已经安装好）。

（2）完成逆变与负载系统的布线和接线。

（3）通过触摸屏设置蓄电池充放电参数，实现光伏电站对蓄电池组的充放电过程。

利用示波器检测蓄电池充放电过程以及保护过程的波形并进行分析。

《光伏电站运行与维护》试题及答案一、单选题(本大题共40小题)1、组件面平均接收的峰值日照时数(太阳辐射)为5h，组件峰值功率300W，组件数量块，该电站实际年发电量为8500kwh，那么该电站的系统效率为()。

A、80%B、82.25%C、90%D、77.63%正确答案:D2、组件面平均接收的峰值日照时数(太阳辐射)为5h，组件峰值功率300W组件数量20块，该电站实际年发电量为8500kwh，那么该电站的等效利用小时数()。

A、5hB、1825WhC、1417hD、10950h正确答案：C3、根据光伏发电站设计规范，光伏发电站安装总容量大于1MWp，且不大于30MWp时，宜采用()接入电压等级。

A、2VB、380VC、10~35kVD、35Kv正确答案:C4、组件面平均接收的峰值日照时数(太阳辐)为5h，组件峰值功率300W，那么20块组件构成的组件方阵的理论日直流发电量为()。

A、30000WhB、1500WhC、6000WhD、10950h正确答案:A5、位于峰值日照时数为4h的户用5KWp光伏电站，在一年中累积发电5000kwh，那么该电站在一年中等效利用小时数是()。

A、4hB、5KhC、1250hD、1000h正确答案:D6、某地100KWp固定倾斜光伏发电系统，水平面平均日峰值日照时数为3.5h，组件倾斜面平均日峰值日照时数为3.6h，标准辐射强度为1000W/m2，年发电量为11.7万kWh，那么该电站系统效率为()h。

A、91.6%B、89.04%C、33.4%D、32.5%正确答案:B7、某地100kwp固定倾斜按照光伏发电系，计划年发电量为12.5万kwh，电价补贴为1元/kwh，年总维护费用为4000元，那么该电站的单位千瓦维护费为()万元。

A、4000B、4C、12.5D、125000正确答案:B8、某地100kwp固定倾斜按照光伏发电系统，水平面年太阳总辐射为1200KWh/m2，组件倾斜面年总辐射为1300KWh/m2，标准辐射强度为1000/m2，年实际发电量为12.2万kWh，那么该电站的发电计划完成率为()。

2019年全国职业院校技能大赛“分布式光伏系统的装调与运维”赛项赛题库（中职组）竞赛任务任务一、分布式光伏系统的安装与部署（一）分布式光伏系统的线路连接1. 分布式光伏系统的设备安装现场布置的分布式光伏工程实训平台已安装部分设备，选手根据裁题要求完成数据采集模块、通讯模块及环境感知模块等设备的安装。

2. 分布式光伏系统的线路连接分布式光伏工程实训系统部分接线已完成，结合赛题中的功能要求、线路要求及工艺要求完成光伏单轴供电单元、主电源模块、数据采集模块、通讯模块、环境感知模块、负载模块、集中控制模块（包含PLC模块，开关按钮盘，继电器及接触器，以下简称为集中控制模块）等模块的接线，要求如下：（1）光伏单轴供电单元中光伏方阵到端子排的线路连接；（2）光伏组件、蓄电池经由集中控制模块至光伏控制器的线路连接；（3）可调直流稳压电源经由集中控制模块到并网逆变器输入端口的线路连接；（4）光伏组件线路连接：给光伏控制器提供输入（给光伏控制器提供输入时，光伏组件最大输出电压不超过50V）。

（5）可调直流稳压电源线路连接：仅给并网逆变器提供输入的线路连接（给并网逆变器提供输入时，可调直流稳压电源最大输出功率不得超过700W）；（6）数据采集模块线路连接：①直流电压电流组合表1，2：光伏控制器输出，并网逆变器输入；②交流电压电流组合表1，2：柔性工位工作时的参数，交流灯1工作时的参数。

（6）通讯线路连接：①温湿度传感器、LoRa模块、光照度传感器、智能离网微逆变系统、交流电压电流组合表、直流电压电流组合表、单相电能表及双向电能表的通讯线路连接；②并网逆变器、光伏运维终端、智慧运维采集器、交换机、PLC等通讯线路的连接。

（7）负载线路连接：①直流负载：直流负载1（红灯）、直流负载2（绿灯）、直流负载3（黄灯）及直流负载4（蜂鸣器）控制线路的连接；②交流负载：交流负载1（交流灯1）、交流负载2（交流灯2）、交流负载3（交流风扇）控制线路的连接（上方为交流负载1，下方为交流负载2）。

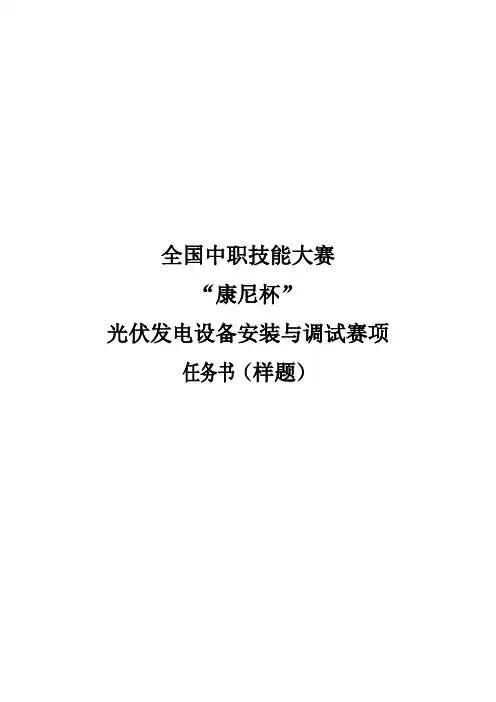

全国中职技能大赛“康尼杯”光伏发电设备安装与调试赛项任务书（样题）选手须知（1）任务书如果浮现缺页、笔迹不清等问题，请及时向裁判示意，进行任务书旳更换。

（2）竞赛内容涉及系统安装、布线与接线、程序设计、测试、分析、设计、答题、焊接和提交成果。

竞赛时间共4小时，参赛队应在规定旳时间内完毕任务书规定内容。

参赛选手在竞赛过程中根据任务书规定，将各系统旳运营记录或程序文献存储到指定旳计算机旳盘目录下，未存储到指定位置旳运营记录或程序文献不予给分。

（3）参赛选手提交旳试卷不得写上姓名或与身份有关旳信息，否则成绩无效。

（4）参赛选手认定竞赛设备旳器件有故障可提出更换，器件经现场裁判测定完好属参赛选手误判时，每次扣该参赛队3分。

（5）竞赛过程中，参赛选手要遵守操作规程，保证人身及设备安全，并接受裁判员旳监督和警示。

竞赛过程中由于参赛选手人为因素导致旳器件损坏，不予更换。

竞赛过程中由于参赛选手人为因素导致贵重器件损坏，停止该队比赛，竞赛成绩作为零分。

（6）在竞赛过程中，参赛选手如有舞弊、不服从裁判判决、扰乱赛场秩序等行为，裁判按照规定扣减相应分数。

情节严重旳取消竞赛资格，竞赛成绩记为零分。

（7）竞赛结束时，参赛选手要清洁工位。

一、竞赛设备描述竞赛设备以“KNT-SPV02光伏发电实训系统”为载体，该设备由光伏供电装置、光伏供电系统、逆变与负载系统和监控系统构成，如图1所示。

（a）（b）（c）（d）图1 KNT-SPV02光伏发电实训系统外形图（a）光伏供电装置（b）光伏供电系统（c）逆变与负载系统（d）监控系统1．光伏供电装置光伏供电装置重要由光伏电池组件、投射灯、光线传感器、光线传感器控制盒、水平方向和俯仰方向运动机构、摆杆、摆杆减速箱、摆杆支架、单相交流电动机、电容器、直流电动机、接近开关、微动开关、底座支架等设备与器件构成。

光伏供电装置旳光伏电池组件偏移方向旳定义和摆杆移动方向旳定义如图2所示，接近摆杆旳投射灯定义为投射灯1（简称灯1），另1盏投射灯定义为投射灯2（简称灯2）。

2018年江苏省苏州市职业技能大赛光伏发电系统安装与调试赛项
答题纸
工位号: 比赛日期: 2017.10.23 比赛时间:
2017年10月
任务一：光伏电站的搭建1. 光伏电池组件的输出特性测试
表3. 4块光伏电池组件并联，1#光伏电池组件遮挡输出特性
2.绘制光伏电池组件的伏安特性曲线和输出功率曲线
/V
坐标图1 光伏电池组件伏-安特性曲线
/V
坐标图2 光伏电池组件输出功率特性曲线
3.分析并回答相关问题
根据表2和表3的实测数据以及特性曲线，分析电池组件遮挡会引起什么问题？应该如何解决？设计一个解决电路，并按电路接线。

4.光伏供电系统的电路图绘制
（1）绘制S7-200 CPU226输入输出接口图
任务二：多电站光伏发电运营
1. 画出逆变电路中的DC-DC升压原理图，并简述其工作原理。

2.什么是孤岛效应？孤岛效应的危害有哪些？。

2018年全国职业院校技能大赛“分布式光伏系统的装调与运维”赛项（中职组）任务书021/ 27第一部分竞赛须知一、竞赛纪律要求（一）正确使用设备与工具，严格遵守操作安全规范。

（二）竞赛过程中遇到任何问题，必须向现场裁判举手示意，不得扰乱赛场秩序。

（三）遵守赛场纪律，尊重监考或裁判人员，服从安排。

二、职业素养与安全意识（一）完成竞赛任务，根据操作规范完成所有竞赛任务，注意用电安全。

（二）保持竞赛工位、工作台表面整洁，工具摆放、零碎导线等处理符合职业岗位规范要求。

（三）遵守赛场纪律，尊重赛场工作人员，爱护赛场设备及器材。

三、扣分项（一）在竞赛过程中，因参赛选手个人操作不当导致设备破坏性损坏或造成事故，扣10分，损坏两次及以上者将被取消竞赛资格。

（二）禁止带电操作（用表笔检测和操作开关按钮盘除外），违反一次扣10分。

（三）污染赛场环境、扰乱赛场秩序、干扰裁判工作等违反职业规范的行为，扣5分，情节严重者将被取消竞赛资格。

（四）竞赛结束时，务必保存设备配置，不得拆除硬件的连接，严禁对设备设置密码；须断开实训设备上的所有空气开关。

违反者扣5分。

（五）比赛过程中，选手判定设备或器件有故障可举手向裁判示意提出更换；如设备或器件经检测完好，属选手误判时，设备或器件的认定时间计入比赛时间，对该小组总成绩扣2分；（六）设备第一次上电，举手示意裁判请求通电，现场完成上电检测，确认检测无误后，裁判许可后方可通电；通电后若有器件损坏，扣10分。

四、选手须知（一）任务书如出现缺页、字迹不清等问题，请及时向现场裁判举手示意，申请更换；比赛结束后，现场下发的所有纸质材料不得带离赛场，否则视为作弊。

（二）设备的安装配置请严格按照现场下发的任务书的要求及工艺规范进行操作。

2/ 27（三）参赛团队应在规定时间内完成任务书要求的竞赛任务，任务实现过程中形成的文件资料必须存储到任务书要求的指定位置，未存储到指定位置造成裁判组无法检查结果及评判的相应竞赛任务以0分计入总成绩。

考题考试说明：本次考试以电子版形式进展，考生用word答完后提交。

格式要求：正文宋体五号字、首行缩进、行距1.5倍、间距段前段后0。

交卷时间：2016年8月23日12:00前，过期无效。

雷同卷视作不过;考题*工厂厂房屋顶〔彩钢瓦〕6mw分布式光伏系统已并网发电，如果你是电站的运维负责人，请为本工程编辑一本"运维手册"。

要求："运维手册"应包含以下容1、日常巡检方案及维护规则2、保养方法及本卷须知3、分布式光伏电站运行过程中常见问题及处理方法4、运维人员配备及预算一、日常巡检方案及维护规则根据*工厂厂房屋顶〔彩钢瓦〕6mw分布式光伏系统已并网发电，其日常巡检方案及维护规则如下：1、组件日常巡检及维护规则〔1〕组件支架巡检及维护规则1.支架稳定性良好2.防腐保护、镀锌层完好沥青防腐完善3.螺丝和夹具严密4.接地良好〔2〕组件巡检及维护规则1.组件正面无损伤，背板无划伤、损伤2.无鸟粪、杂物、灰尘等污染3.MC4插头严密，接线盒完好、接线端子无腐蚀4.正常运行中组件温度不大于70℃5.用红外热成像仪测试，组件无热斑〔组件最高温度不大于平均温度20℃〕〔3〕直流侧线缆巡检及维护规则1.线缆无动物啃咬痕迹，线缆外皮无损伤，线头无腐蚀2.线缆穿线孔洞防火泥封堵严密〔4〕汇流箱巡检及维护规则1.汇流箱外壳、密封完好，部无积灰，安装稳定可靠2.线缆连接严密，保险完好，浪涌无动作，接地牢靠3.汇流箱支路开关完好4.汇流箱支路电流正常5.用红外成像仪测量汇流箱各支路开关、底座及电缆接头，无明显或局部过热现象；〔最高温升不大于35℃〕6.智能汇流箱每天查看比照支路电流正常，〔对异常的进展详细检查处理〕2、逆变器巡检及维护规则(1)逆变器外观完好，部无积灰、湿气(2)风机运转正常、电缆连接严密完好(3)母线、绝缘端子完好无腐蚀，端子排连接严密完好，接地连接完好(4)控制面板无报警信号，绝缘监测显示正常，显示器和发光二极管正常运行(5)逆变器支路电流、电压、绝缘电阻、接地电阻值正常，夏季对母排进展红外测量无过热(6)检查逆变器谐振回路中的电阻线无熔断，电阻线接头无过热老化造现象。

2018年全国职业院校技能大赛拟设赛项规程一、赛项名称赛项编号：ZZ-2018051赛项名称：分布式光伏系统的装调与运维英语翻译：Assembly Commissioning and Operation of Distributed PV system赛项组别：中职组赛项归属产业：战略新兴产业、信息技术产业、新能源技术产业二、竞赛目的本赛项基于分布式光伏工程运维领域复合型人才断层的产业需求背景，落实国务院办公厅关于深化产教融合的若干意见指导思想的文件精神，推动新能源等产业急需紧缺专业建设与产业转型升级相适应，融合中等职业教育人才培养的岗位能力要求特点设计而生的赛项。

本赛项主要突出分布式光伏系统的安装调试及其智能化运维管理。

赛项立足分布式光伏系统的项目实施、系统运行、工程维护、智能运维等，检验参赛选手在既定的工程项目下的方案识读能力、对分布式光伏领域专业知识理解和应用能力、熟练的技能操作能力以及基础的创新创业能力，通过分布式光伏系统项目的安装与调试、运行与维护、管理与分析提升中职学生对工具性知识的掌握，对于专业知识的理解和操作技能的掌握，并注重对应用实践能力、创新发展能力和综合职业素养的开发。

与此同时，该赛项旨在通过赛事的组织与推广，响应国家“互联网+”智慧能源行业政策和产业结构调整的需求，引导中等职业院校对于分布式光伏领域人才培养的重视，创造优质的教育资源供给环境，以促进“互联网+”智慧能源行业的发展。

三、竞赛内容本赛项需要参赛选手完成对分布式光伏系统项目的方案设计，并对项目中的光伏发电、控制、储能、逆变、负载等设备，依照方案进行安装及调试；完成分布式光伏系统的并网连接、并网运行及调试；完成智能化通讯系统的安装及配置、通过最新的物联网通讯技术下发调度指令进行分布式系统的智能化维护。

本赛项选手竞赛时间为3小时，比赛任务及考核内容如表1所示。

表1：比赛任务及考核内容四、竞赛方式（一）赛项采取团队比赛形式，不计选手个人成绩，统计参赛队的总成绩并进行排序。

“分布式光伏系统的装调与运维”赛项规程（中职组）一、赛项名称赛项名称：分布式光伏系统的装调与运维赛项组别：中职组二、竞赛目的2017年国家发改委、国家能源局印发《推进并网型微电网建设试行办法》，推进能源结构性改革，促进并规范微电网健康发展，引导分布式电源和可再生能源建立多元融合、供需互动、高效配置的能源生产和消费模式。

随着分布式光伏热度的增加以及户用光伏系统市场逐渐打开，2017年分布式装机容量有望实现8-10GW的突破，同时也迎来了“光伏后”的大量工程实施和运维人才的诉求。

传统赛项面向了光伏电站的建设与实施，而电站后续25年的收益将与电站运维息息相关，随着分布式光伏迁越式增长，因规模小、地点分散、并网等级低、大多依附在建筑上，这对后期运维“门槛”提出了更高的要求，全方位、标准化的分布式运维体系正成为市场探索的方向，而对于运维人员的诉求将在近年出现“井喷”的现状。

“分布式光伏系统的装调与运维”赛项正是基于强烈的分布式光伏工程产业运维领域复合型人才断层的产业需求背景，响应《国务院办公厅关于深化产教融合的若干意见》指导思想，推动新能源等产业急需紧缺学科专业建设与产业转型升级相适应，针对中等职业教育人才培养的方向和特点而设计而生的赛项。

本赛项主要突出分布式光伏系统的安装调试及其智能化运维的管理。

三、竞赛内容“分布式光伏系统的装调与运维”赛项旨在通过技能竞赛的组织，引导信息技术等传统专业向基于新兴产业新能源领域的方向安排、课程改革与资源建设，赛项通过核心技能与知识的考核，培养学生掌握光伏工程技术、智能化控制运维技术、项目实施、物联网通讯技术等相关理论知识，具有分布式光伏系统的安装实施、智能运维、故障排除等技术的高复合型技能人才。

赛项为团队竞技，赛事时长为180分钟。

参赛选手将在分布式光伏运维实训系统上解读设计方案，完成分布式光伏工程项目中光伏发电、控制、储能、逆变、负载等设备的安装及调试；完成分布式光伏系统的并网连接、并网运行调试；完成智能化通讯系统的安装及配置、并通过物联网技术进行分布式系统的智能化维护；完成分布式光伏仿真规划。

B.光伏板温度
C.灰尘积累
D.逆变器效率
3.光伏板清洁时应该注意哪些事项？（）
A.使用清水
B.使用专用的清洁剂
C.避免使用硬刷
D.在高温时段进行清洁
4.以下哪些是光伏设备预防性维护的内容？（）
A.定期检查光伏板
B.定期更换连接线
C.定期对逆变器进行保养
D.在故障发生后再进行维修
5.光伏系统中的主要组件包括哪些？（）
8.光伏系统设计时，可以不考虑当地的环境因素。（）
9.光伏板的老化会影响整个系统的发电效率。（）
10.光伏设备在安装后不需要进行任何形式的维护。（）
五、主观题（本题共4小题，每题10分，共40分）
1.请简述光伏设备维护的重要性，并列举三项维护措施及其作用。
2.描述光伏系统在设计和安装过程中需要考虑的主要环境因素，并解释这些因素如何影响光伏系统的发电效率。
3.论述在光伏设备管理中，如何制定一个有效的应急预案，以及实施该预案的步骤。
4.光伏设备在使用过程中可能会遇到哪些常见的故障类型？请举例说明，并提供相应的解决措施。
标准答案
一、单项选择题
1. C
2. D
3. A
4. C
5. D
6. B
7. D
8. D
9. C
10. B
11. C
12. D
13. D
14. C
B.使用防护装备
C.在雨天进行维护
D.由专业人员进行维护
12.以下哪些是提高光伏系统效率的有效方法？（）
A.优化光伏板安装角度
B.定期清洁光伏板
C.使用高效率的光伏板
D.增加光伏板数量
13.光伏设备的哪些部件可能会出现老化现象？（）

A.运输
B.高空作业
C.地面作业
D.施工准备
17.以下哪种方法可以提高金属结构在光伏发电系统中的稳定性？（）
A.减少连接点
B.增加连接点
C.降低材料质量
D.提高安装速度
18.金属结构在光伏发电系统中的维护周期为：（）
A.半年
B.一年
C.两年
D.三年
19.以下哪种因素会影响金属结构在光伏发电系统中的使用寿命？（）
A.佩戴安全帽
B.使用安全带
C.遵守高空作业规定
D.所有以上选项
5.以下哪些措施可以减少金属结构在光伏发电系统中的维修频率？（）
A.定期防腐处理
B.选用高质量材料
C.避免过度负荷
D.忽视日常检查
6.金属结构在光伏发电系统中的设计要点包括：（）
A.结构稳定性
B.抗风能力
C.耐腐蚀性
D.美观性
7.以下哪些情况可能导致金属结构在光伏发电系统中的故障？（）
A.增加质量
B.减少连接点
C.提高安装速度
D.降低结构高度
14.金属结构在光伏发电系统运维管理中的重要性体现在：（）
A.提高发电效率
B.降低安装成本
C.增加施工难度
D.减少使用寿命
15.以下哪种金属结构适用于沿海地区光伏发电系统？（）
A.铁质结构
B.铜质结构
C.铝质结构
D.不锈钢结构
16.在金属结构安装过程中，以下哪个环节最容易发生安全事故？（）
A.环境温度
B.施工质量
C.保养周期
D.以上都是
20.以下哪种金属结构适用于农业光伏发电系统？（）
A.独立支架
B.集中式支架
C.悬挂式支架

2018年职业院校技能大赛分布式光伏工程的装调与运维赛项(中职组)样题第一部分竞赛须知一、竞赛纪律要求1、正确使用设备与工具,严格遵守操作安全规范。

2、竞赛过程中如有任何问题，必须向现场裁判举手示意，不得扰乱赛场秩序。

3、遵守赛场纪律，尊重监考或裁判人员，服从安排。

二、职业素养与安全意识1、完成竞赛任务，根据操作规范完成所有竞赛任务，注意用电安全。

2、保持竞赛工位、工作台表面整洁，工具摆放、零碎导线等处理符合职业岗位规范要求。

3、遵守赛场纪律，尊重赛场工作人员,爱护赛场设备、器材.三、扣分项1、在完成竞赛过程中，因参赛选手个人操作不当导致设备破坏性损坏或造成事故，扣10~20分，损坏两次及以上者取消竞赛资格。

2、衣着不整、污染赛场环境、扰乱赛场秩序、干扰裁判工作等违反职业规范的行为，视情节扣5～10分，情节严重者取消竞赛资格.四、选手须知1.任务书如出现缺页、字迹不清等问题,请及时向现场裁判举手示意，申请更换;比赛结束后,所提供的所有纸质材料不得带离赛场。

2.设备的安装配置请严格按照现场下发的任务书的要求及工艺规范进行操作。

3。

参赛团队应在规定时间内完成任务书要求的竞赛任务，任务实现过程中形成的文件资料必须存储到任务书要求的指定位置，未存储到指定位置造成裁判组无法检查结果，评判的相应竞赛任务以0分计入总成绩。

4.比赛过程中,选手判定设备或器件有故障可举手向裁判长示意提出更换;如器件或设备经测定完好，属选手误判时，器件或设备的认定时间计入比赛时间，酌情对该小组总成绩扣分1～5分；如果器件或设备经测定确有故障，则当场更换设备，此过程中（从选手举手示意开始到更换完成)造成的时间损失，经裁判长与现场裁判讨论在比赛时间结束后,对该小组进行相应的时间延迟补偿。

5。

在裁判组宣布竞赛结束后，请选手根据裁判长的要求停止任何与比赛相关的操作,否则视为作弊，总成绩以0分计算。

五、注意事项1。

检查竞赛平台硬件及软件是否正常，并同步填写现场下发的竞赛设备确认表。
