一个将CAD图纸有效转换成图片的方法

CAD中的三维模型转换和导出方法CAD（Computer-Aided Design）是计算机辅助设计的缩写，是一种通过计算机辅助完成设计任务的技术。

在现代工程设计中，CAD软件被广泛应用于建筑、机械、制造和其他领域。

在使用CAD软件进行设计时，经常需要将三维模型转换和导出到其他文件格式，以便在其他软件中进行进一步的处理或分享给他人。

本文将介绍CAD中的三维模型转换和导出方法。

一、转换格式在CAD软件中，常见的三维模型格式包括STEP、IGES、STL、OBJ等。

这些格式各有特点，适用于不同的应用场景。

下面将介绍如何进行格式转换。

1. STEP格式：STEP是一种通用的三维模型交换格式，多用于CAD软件之间进行模型的互换。

在CAD软件中，选择导出模型时，可以选择"Save As"或"Export"菜单，然后选择STEP格式并保存。

同样，也可以通过选择"Import"菜单，选择STEP格式的文件进行导入。

2. IGES格式：IGES（Initial Graphics Exchange Specification）也是一种通用的三维模型交换格式，常用于CAD软件之间的数据交换。

在CAD软件中，转换为IGES格式的方法类似于转换为STEP格式。

3. STL格式：STL（Stereolithography）格式是一种常用的用于3D打印的文件格式。

在CAD软件中，选择导出模型时，可以选择STL格式并保存。

通常，还可以选择导出精度，以控制模型的细节程度。

4. OBJ格式：OBJ格式是一种常见的三维模型文件格式，广泛应用于游戏开发和虚拟现实等领域。

在CAD软件中，将模型转换为OBJ格式的方法与转换为其他格式类似。

二、导出方法除了格式转换，CAD软件还提供了多种导出方法，以便将三维模型导出到其他软件中进行后续处理或分享给他人。

下面将介绍一些常见的导出方法。

如有雷同，纯属巧合CAD图形转换为图片的方法关于CAD图纸转化为jpg等图片格式的方法，本人总结和归纳了四大类，其中每一大类又有不同的几种方法，望朋友们加以研究，融会贯通，找到最适合自已的方法：第一类：打印法。

（以打印设置为核心，之后转存图片格式）方法之一：添选postscript level 1打印机，输出eps文件，Photoshop转存为图片格式。

具体步骤：如下a、下拉菜单“文件”>>“打印机管理器”>>弹出窗口里双击“添加打印机向导”>>“简介”下一步>>“开始”下一步>>“打印机型号” 默认（生产商Adobe型号postscript level 1）下一步>>“输入PCP或PC2”下一步>>“端口”里把右上面的点为“打印到文件” 下一步>>“打印机名称”下一步>>“完成”。

b、然后准备画好的CAD图进行打印，在“打印设备”里下拉选择“Postscript Level 1”，在右下面勾选“打印到文件”，并选择要保存的EPS文件路径。

c、确认其它打印设置，内容、颜色、线宽等，之后确定。

d、用Photoshop打开导出的EPS文件，设置相应的分辨率。

文件打开后，根据自己的需要调整、修改，最后合并图层，另存为想要的图片格式就OK啦。

方法之二：用PbulishToWeb JPG.pc3打印机，直接打印输出JPG文件。

具体步骤：如下a、准备画好的CAD图，之后点“打印图标”，弹出对话框。

b、在“打印设备”里点下拉，选择“PbulishToWeb JPG.pc3”打印机。

c、在“打印设置”里下拉选择其中一个尺寸，最后点确定。

OK。

第二类:抓图法。

（以屏幕抓图功能为核心，之后保存图片格式）方法之一：键盘特殊功能键[Print Screen Sys Rq]，按键抓图。

具体步骤：a、键盘上[Print Screen Sys Rq]键（距F12键很近），点击可将屏幕显示内容抓下。

CAD视图导出技巧CAD（计算机辅助设计）软件是设计师必备的工具之一，它提供了强大的设计功能和灵活的编辑选项。

然而，在一些特定的情况下，我们可能需要将CAD绘图转化为其他格式，以便与他人共享或进一步处理。

在本篇文章中，将介绍一些CAD视图导出的技巧，帮助您快速、高效地将CAD视图导出为不同的文件格式。

一、导出为图片格式1. 在CAD软件中打开您想要导出的绘图文件。

确保您已对绘图进行编辑和排版，以符合您的要求。

2. 点击“文件”菜单，选择“另存为”选项。

在弹出的对话框中，选择您要保存的文件格式为图片格式，如JPEG、PNG或BMP等。

3. 在保存选项中，您可以设置图片的分辨率和颜色深度。

根据实际需要进行调整，以达到较好的视觉效果。

4. 确认保存路径和文件名，点击“保存”按钮。

稍等片刻，导出过程将完成，并将图片保存至您指定的文件夹中。

二、导出为PDF格式1. 打开CAD绘图文件，并对其进行必要的编辑和调整。

2. 单击“文件”菜单，选择“打印”选项。

在弹出的打印对话框中，选择您的打印机名称为“Adobe PDF”或其他虚拟打印机，以将绘图文件转化为PDF格式。

3. 根据实际需要，设置纸张大小、方向和边距等打印选项。

4. 点击“打印机和纸质/质量”选项卡，您可以进一步设置打印输出的质量和效果。

如果需要，也可以设置密码保护或添加水印等安全措施。

5. 单击“打印”按钮，选择保存路径和文件名，点击“保存”。

稍等片刻，CAD视图将被导出为PDF格式，并保存在您指定的位置中。

三、导出为DWG或DXF格式1. 打开CAD绘图文件，并确保它已经编辑和准备完毕。

2. 单击“文件”菜单，选择“另存为”选项。

在弹出的对话框中，选择DWG或DXF格式为保存类型。

3. 在保存选项中，您可以进一步设置CAD版本、文件格式和压缩方式等。

4. 确认保存路径和文件名，并单击“保存”按钮。

稍等片刻，CAD视图将被导出为DWG或DXF格式，并保存在您指定的位置中。

在CAD制图工作中，当图纸绘制完成后，领导想要看效果图怎么办？下面就来教大家两种方法，快速将CAD图纸转为高清图片。

方法一：打印PDF转PNG①打印图纸首先我们在CAD中打开一张图纸，然后点击左上角的图标，选择【打印】，你也可以直接使用快捷键【Ctrl+P】，调出打印窗口。

接下来在打印窗口中，将【打印机/绘图仪】的名称改为【DWG To PDF】；将图纸尺寸改为【A3】，纸张越大，图片清晰度越高。

②转成PDF然后打印范围选择【窗口】，在CAD中框选图纸，接着勾选【居中打印】，图形方向改为【横向】，可以点击【预览】查看效果。

关闭预览页面，回到打印窗口后点击【确定】，选择文件保存路径，然后点击【保存】，就可以将DWG图纸转成PDF格式了。

③PDF转PNG最后需要使用到Photoshop，点击【文件】-【打开】，从电脑中找到刚才转换的PDF文件，点击【打开】-【确定】，将图纸添加到PS中。

按下另存快捷键【Ctrl+Shift+S】，将保存类型改为PNG，因为png格式的图片可以无损压缩，相对来说比较高清，打开图片放大看一看。

方法二：CAD转高清图片通过上面的方法，大家觉得是不是还挺麻烦的？下面我要给大家分享另一种方法，就是使用迅捷CAD转换器，只需要一个键，就能快速将CAD转为高清图片。

如何使用：①首先打开CAD转换器，点击左侧工具栏中的【CAD转图片】功能，然后再点击【添加文件】按钮，从电脑中批量选择CAD文件。

②当PDF文件添加完成后，在底部设置转换属性：输出色彩选择彩色、页面大小越大越好、背景颜色就用白色、输出格式选择PNG。

③接下来先别着急转换，点击右上角的【浏览】，选择一个文件夹，这个文件夹是用来保存转换结果的，最后点击【批量转换】。

转换效果：从电脑中找到刚才选择的文件夹，打开后就能看到CAD转换的图片了，我们打开一张图片查看效果，放大后还是非常清晰的。

CAD图纸转为高清图片的方法，大家都学会了吗？不懂的可以问哦。

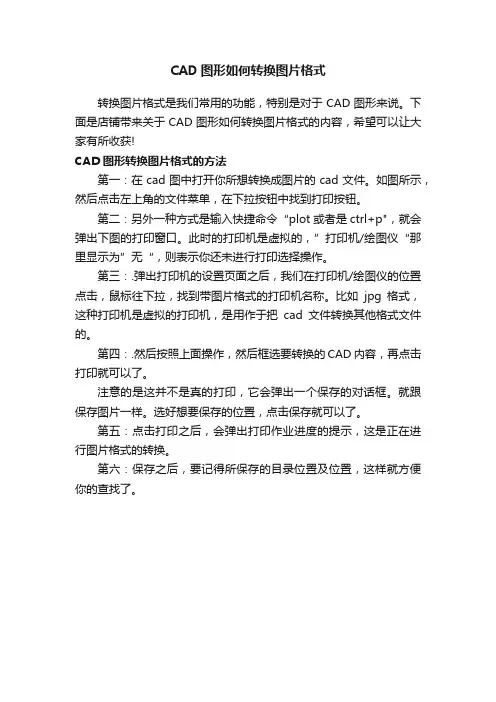

CAD图形如何转换图片格式
转换图片格式是我们常用的功能，特别是对于CAD图形来说。

下面是店铺带来关于CAD图形如何转换图片格式的内容，希望可以让大家有所收获!
CAD图形转换图片格式的方法
第一：在cad图中打开你所想转换成图片的cad文件。

如图所示，然后点击左上角的文件菜单，在下拉按钮中找到打印按钮。

第二：另外一种方式是输入快捷命令“plot或者是ctrl+p"，就会弹出下图的打印窗口。

此时的打印机是虚拟的，”打印机/绘图仪“那里显示为”无“，则表示你还未进行打印选择操作。

第三：.弹出打印机的设置页面之后，我们在打印机/绘图仪的位置点击，鼠标往下拉，找到带图片格式的打印机名称。

比如jpg格式，这种打印机是虚拟的打印机，是用作于把cad文件转换其他格式文件的。

第四：.然后按照上面操作，然后框选要转换的CAD内容，再点击打印就可以了。

注意的是这并不是真的打印，它会弹出一个保存的对话框。

就跟保存图片一样。

选好想要保存的位置，点击保存就可以了。

第五：点击打印之后，会弹出打印作业进度的提示，这是正在进行图片格式的转换。

第六：保存之后，要记得所保存的目录位置及位置，这样就方便你的查找了。

CAD教程：图形导出与文件格式转换在CAD领域中，图形导出与文件格式转换是非常重要的技巧之一。

通过合适的导出与转换方式，可以让我们将CAD图形应用到其他软件或平台中，以实现更广泛的应用。

以下将介绍几种常见的CAD图形导出与文件格式转换的方法和技巧。

1. 导出为DXF格式DXF（Drawing Exchange Format）是AutoCAD软件使用的一种常见的交换格式。

它可以向其他CAD软件提供图形数据，同时也可以进行跨平台之间的图形数据交换。

要将CAD图形导出为DXF格式，可以通过以下的步骤进行操作：- 打开要导出的CAD图形文件- 在菜单中选择“文件”>“另存为”>“另存为类型”中选择“DXF文件(*.dxf)”- 点击“保存”按钮，即可将CAD图形导出为DXF格式的文件2. 导出为DWG格式DWG（drawing）格式是AutoCAD软件使用的原生文件格式，是保存CAD图形的首选格式。

如果需要将CAD图形导入到其他CAD软件中进行编辑或观看，可以将CAD图形导出为DWG格式。

以下是导出DWG文件的步骤：- 打开要导出的CAD图形文件- 在菜单中选择“文件”>“另存为”>“另存为类型”中选择“DWG文件(*.dwg)”- 点击“保存”按钮，即可将CAD图形导出为DWG格式的文件3. 导出为PDF格式PDF（Portable Document Format）是一种非常常见的文档格式，可以方便地在不同的平台上进行查看与打印。

如果需要将CAD图形文件分享给其他人或进行打印，可以将CAD图形导出为PDF格式，以下是导出PDF文件的步骤：- 打开要导出的CAD图形文件- 在菜单中选择“文件”>“另存为”>“另存为类型”中选择“PDF文件(*.pdf)”- 点击“保存”按钮，即可将CAD图形导出为PDF格式的文件4. 转换为图片文件有时候我们需要将CAD图形转换为图片文件，以便插入到演示文稿、网页或其他场景中。

DWG转PDF和CAD转JPG要怎么做？迅捷CAD编辑器转换功能详解CAD 图纸只是我们对设计图纸一种广义上的称呼，其实CAD图纸包括了DWG、DXF和DWT在内的多种图纸格式。

但是它们都有一个共同点，图纸的尺寸比较大，清晰度很高。

虽然这在设计、修改图纸的过程中是优点，但是如果要在手机打开图纸就显得很不方便。

所以我们通常会把CAD图纸转换成其他更常见的、占据内存比较小的文档格式。

下面就来讲讲怎么把DWG转PDF以及CAD转JPG。

一、DWG转PDFCAD软件是没有自带文件转换功能的。

我们要借助CAD编辑器来实现转换，这里推荐一个好用的CAD编辑器给大家--迅捷CAD编辑器。

1.在官网下载安装后，我们双击图标运行软件。

然后单击“文件”，然后选择“批处理”进入批处理界面。

2.接着就开始添加需要转换成PDF的图纸。

如果需要批量把DWG转换成PDF，我们可以利用Ctrl键同时添加多个文档。

3.接着选择需要转换的格式，软件列表里有许多格式可以选择，我们只要选中我们需要的PDF格式即可。

4.最后一步就是转换了，直接用鼠标点击“开始”软件就会开始把文档转换成PDF。

如果你的图纸尺寸比较大，那么转换所需要的时间就会比较长，但是这个不会影响图纸的转换效果。

二、CAD转JPG1.CAD转JPG也是一样的道理，还是先在“批处理”界面中进行文件的添加。

如果你需要把整个文档的CAD图纸都转换成JPG格式，你也可以选择“加入文件夹”，一次性添加整个文件夹进行转换。

2.如果你需要对转换后的文件格式和色彩进行调整，可以直接在“自定义”模块进行调整。

3.软件默认是把转换后的文档保存在C盘，我们也可以根据自己的需要在“输出目录”进行修改。

最后单击“开始”就可以实现转换了。

以上就是用迅捷CAD编辑器把DWG转PDF和CAD转JPG的全部过程了。

PET/CT示踪剂18F-FDG(氟代脱氧葡萄糖)氟代脱氧葡萄糖氟代脱氧葡萄糖是2-脱氧葡萄糖的氟代衍生物。

CAD中的图形导出和DXF转换方法当我们在CAD软件中设计并绘制好图形后，常常需要将这些图形导出为其他格式，以便在不同的软件中进行使用。

其中，DXF格式是一种常见的可以被多个CAD软件和图像处理软件识别的矢量图形格式。

本文将介绍如何在CAD中进行图形导出，并将其转换为DXF格式。

1. 图形导出在CAD软件中，我们有多种选择来导出图形。

以下是一些常见的方法：a. 另存为功能：在CAD软件的菜单栏中，选择“文件”-“另存为”，然后选择要保存的文件格式。

根据软件的不同，可以导出的文件格式可能会有所不同，但通常支持常见的图形格式，如JPEG、PNG、SVG 等。

选择格式后，点击“保存”即可将图形导出为所选格式。

b. 导出功能：某些CAD软件还提供专门的导出功能，可以更灵活地选择导出的参数。

通常可以在菜单栏的“文件”或“导出”选项中找到导出功能。

点击进入后，可以设置导出的文件格式、分辨率、颜色模式等参数，然后点击“导出”按钮完成导出操作。

c. 打印为PDF：如果需要将图形以PDF格式保存，可以使用打印功能。

在菜单栏中选择“文件”-“打印”，然后选择打印机为“Adobe PDF”或其他虚拟打印机，设置好打印的参数后，点击“打印”即可将图形保存为PDF格式。

2. DXF转换一旦将图形导出为其他格式，我们可以使用专门的软件或在线工具将其转换为DXF格式。

a. 使用软件：有许多软件可以进行格式转换，如AutoCAD、CorelDRAW等。

在这些软件中，选择“导入”或“打开”功能，将导出的图形文件打开。

然后选择“另存为”或“导出”功能，选择格式为DXF，并设置导出的参数，最后保存图形为DXF格式。

b. 使用在线工具：互联网上也有一些免费的在线工具可以帮助我们进行格式转换。

在浏览器中搜索“在线图形转换”或“图形转换工具”，就可以找到一些可用的网站。

在这些网站中，通常有上传文件、选择转换格式、点击转换按钮等简单的操作步骤。

C A D文件怎么转换成J P G格式保存我们在C A D中完成图形设计，想导出本地保存，但是C A D格式不方便打开，怎么换成J P G文件呢?很简单，下面给大家讲述具体的操作方法。

步骤如下：1、在桌面上找到C A D的快捷图标，双击打开C A D这款软件，进入C A D的操作界面2、在该界面内按下快捷键C t r l+O键弹出选择文件对话框，在该对话框内找到我们的图形文件3、打开文件后在上面找到打印选项4、点击打印选项，在弹出的对话框内找到打印机绘图仪名称选项，在其内选择P u b l i s h T o W e b j p g.p c3选项5、点击选择P u b l i s h T o W e b j p g.p c3选项后，弹出尺寸设置对话框，选择默认6、再找到显示范围选项，在显示范围里选择窗口选项7、点击窗口进入绘图区，选择图形的范围8、选择图形范围后，回到打印设置里，在该对话框内勾选居中打印，图形方向为横向9、设置好以后，点击确定弹出浏览打印文件对话框，在该对话框内给文件起个名字，也可以保持默认10、点击保存j p g格式文件就生成了，打开看看效果补充：C A D使用小技巧1、文字镜像如何设置转动与不转动A、在镜像前，输入M I R R T E X T指令B、输入新值0代表不转动;输入新值1代表转动C、M I R R T E X T指令完成后，输入M I镜像指令就O K了2、C A D的版本转换A、C A D高版本可以打开所有低版本的图纸B、C A D低版本不可以打开高版本的图纸C、高版本转成低版本的方法，直接点击另存为，将文件类型可以改成任意的低版本D、将低版本转换成高版本，就比较复杂了，需要第三方软件，也就是版本转换器。

3、C A D默认保存文件为低版本A、在绘图界面输入O PB、点击打开和保存选项卡C、在文件保存-另存为处选择低版本就可以了4、多段线的合并方法A、输入P E指令B、选择需合并的一条线，输入Y,再接着输入JC、选择所有需要合并的线条，就可以了5.填充无效时的解决办法有的时候填充时会填充不出来，除了系统变量需要考虑外，还需要去O P选项里检查一下。

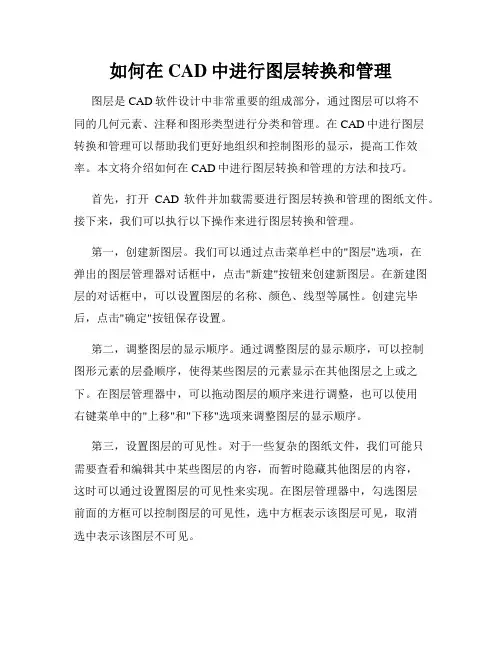

如何在CAD中进行图层转换和管理图层是CAD软件设计中非常重要的组成部分，通过图层可以将不同的几何元素、注释和图形类型进行分类和管理。

在CAD中进行图层转换和管理可以帮助我们更好地组织和控制图形的显示，提高工作效率。

本文将介绍如何在CAD中进行图层转换和管理的方法和技巧。

首先，打开CAD软件并加载需要进行图层转换和管理的图纸文件。

接下来，我们可以执行以下操作来进行图层转换和管理。

第一，创建新图层。

我们可以通过点击菜单栏中的"图层"选项，在弹出的图层管理器对话框中，点击"新建"按钮来创建新图层。

在新建图层的对话框中，可以设置图层的名称、颜色、线型等属性。

创建完毕后，点击"确定"按钮保存设置。

第二，调整图层的显示顺序。

通过调整图层的显示顺序，可以控制图形元素的层叠顺序，使得某些图层的元素显示在其他图层之上或之下。

在图层管理器中，可以拖动图层的顺序来进行调整，也可以使用右键菜单中的"上移"和"下移"选项来调整图层的显示顺序。

第三，设置图层的可见性。

对于一些复杂的图纸文件，我们可能只需要查看和编辑其中某些图层的内容，而暂时隐藏其他图层的内容，这时可以通过设置图层的可见性来实现。

在图层管理器中，勾选图层前面的方框可以控制图层的可见性，选中方框表示该图层可见，取消选中表示该图层不可见。

第四，管理图层的属性。

在图层管理器中，我们可以对图层的属性进行修改和管理。

通过右键点击图层，可以弹出菜单，选择"属性"选项来修改图层的颜色、线型、线宽、图层锁定等属性。

此外，还可以通过点击菜单栏中的"图层"选项，选择"设置管理图层"来设置默认的图层属性。

第五，进行图层的转换和合并。

在有些情况下，我们可能需要将几个具有相同属性的图层进行合并，或者将一个图层中的元素转移到另一个图层中。
