2020年高考浙江版高考通用技术模拟演练(含答案)

模拟演练

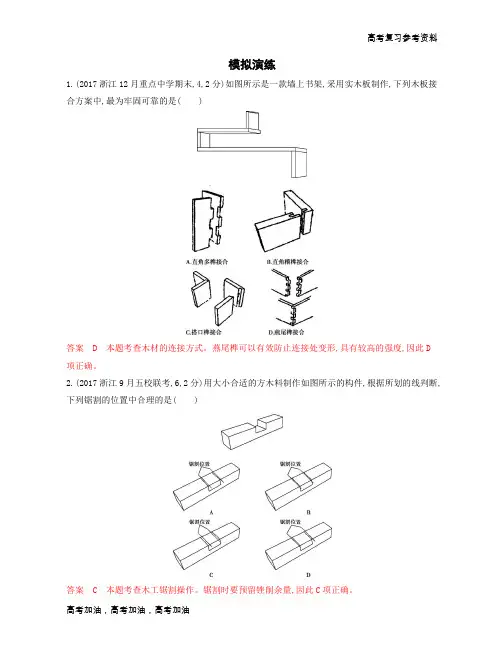

1.(2017浙江12月重点中学期末,4,2分)如图所示是一款墙上书架,采用实木板制作,下列木板接合方案中,最为牢固可靠的是( )
答案 D 本题考查木材的连接方式。

燕尾榫可以有效防止连接处变形,具有较高的强度,因此D
项正确。

2.(2017浙江9月五校联考,6,2分)用大小合适的方木料制作如图所示的构件,根据所划的线判断,下列锯割的位置中合理的是( )
答案 C 本题考查木工锯割操作。

锯割时要预留锉削余量,因此C项正确。

3.(2017浙江绍兴3月模拟,4,2分)小明在通用技术实践课堂中需要制作一个如图所示的榫接结构,为了使榫能顺利打入榫眼,又达到接合紧密牢固的要求,需要对榫头进行倒角处理,以下对榫头的倒角最合适的是( )
榫接结构倒角前的榫头
答案 B 本题考查榫头的加工。

榫头倒角可以通过锉削使榫头部分长宽均减小,便于与榫眼连接,同时为了接合紧密牢固,榫头整体尺寸不可改变,因此B项正确。

4.(2017浙江宁波十校联考,3,2分)以下两木构件的连接方式中不属于
．．．榫接的是( )
答案 C 本题考查木材的连接方式。

榫卯连接中,突出的部分叫榫,内凹的部分叫卯。

C项为插接,因此C项符合题意。

5.(2017浙江宁波十校联考,5,2分)如图所示的支架是用大小合适的3 mm厚的钢板制作而成,加
工此连接件不需要
．．．用到的工具是( )
A.台虎钳
B.平口钳
C.锉刀
D.凿子
答案 D 本题考查金工工具的选择。

凿子是用于木材开槽、开卯孔的加工工具,无法加工金属材料,因此D项符合题意。

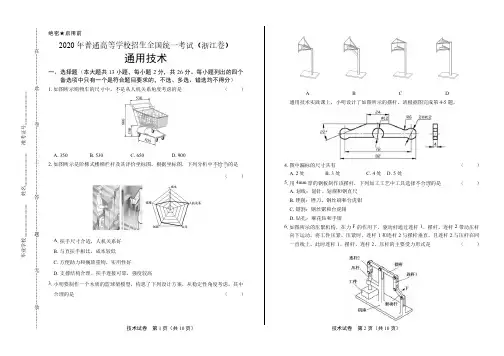

技术试卷 第1页（共10页） 技术试卷 第2页（共10页）绝密★启用前2020年普通高等学校招生全国统一考试（浙江卷）通用技术一、选择题（本大题共13小题，每小题2分，共26分。

每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分）1.如图所示购物车的尺寸中，不是．．从人机关系角度考虑的是（ ）A .350B .530C .650D .9002.如图所示是阶梯式楼梯栏杆及其评价坐标图。

根据坐标图，下列分析中不恰当．．．的是（ ）A .扶手尺寸合适，人机关系好B .与直扶手相比，成本较低C .方便助力和搁放重物，实用性好D .支撑结构合理、扶手连接可靠，强度较高3.小明要制作一个木质的篮球架模型，构思了下列设计方案，从稳定性角度考虑，其中合理的是（ ）AB C D通用技术实践课上，小明设计了如图所示的摆杆。

请根据图完成第4-5题。

4.图中漏标的尺寸共有（ ） A .2处B .3处C .4处D .5处5.用4mm 厚的钢板制作该摆杆，下列加工工艺中工具选择不合理．．．的是（ ）A .划线：划针、划规和钢直尺B .锉削：锉刀、钢丝刷和台虎钳C .锯割：钢丝锯和台虎钳D .钻孔：麻花钻和手钳6.如图所示的压緊机构，在力F 的作用下，驱动杆通过连杆1、摆杆、连杆2带动压杆向下运动，将工件压紧。

压紧时，连杆1和连杆2与摆杆垂直，且连杆2与压杆在同一直线上，此时连杆1、摆杆、连杆2、压杆的主要受力形式是（ ）毕业学校_____________ 姓名_____________ 准考证号_____________ ____________________________________________________-------------在--------------------此--------------------卷--------------------上--------------------答--------------------题--------------------无--------------------效------------A.连杆1受拉摆杆受扭转连杆2受压、压杆受压和受弯曲B.连杆1受压、摆杆受弯曲、连杆2受压、压杆受压和受弯曲C.连杆1受压、摆杆受扭转、连杆2受拉、压杆受压D.连杆1受压、摆杆受弯曲、连杆2受压、压杆受压7.如图所示的防疫通道，由顶板、地板、门架和墙板组成。

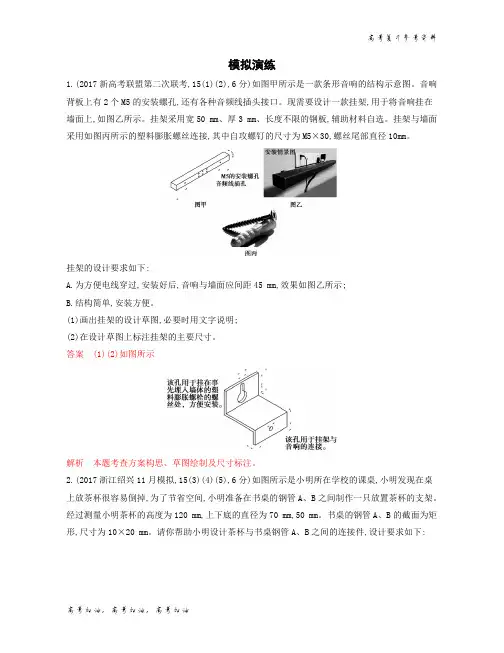

模拟演练1.(2017新高考联盟第二次联考,15(1)(2),6分)如图甲所示是一款条形音响的结构示意图。

音响背板上有2个M5的安装螺孔,还有各种音频线插头接口。

现需要设计一款挂架,用于将音响挂在墙面上,如图乙所示。

挂架采用宽50 mm、厚3 mm、长度不限的钢板,辅助材料自选。

挂架与墙面采用如图丙所示的塑料膨胀螺丝连接,其中自攻螺钉的尺寸为M5×30,螺丝尾部直径10mm。

挂架的设计要求如下:A.为方便电线穿过,安装好后,音响与墙面应间距45 mm,效果如图乙所示;B.结构简单,安装方便。

(1)画出挂架的设计草图,必要时用文字说明;(2)在设计草图上标注挂架的主要尺寸。

答案　(1)(2)如图所示解析　本题考查方案构思、草图绘制及尺寸标注。

2.(2017浙江绍兴11月模拟,15(3)(4)(5),6分)如图所示是小明所在学校的课桌,小明发现在桌上放茶杯很容易倒掉,为了节省空间,小明准备在书桌的钢管A、B之间制作一只放置茶杯的支架。

经过测量小明茶杯的高度为120 mm,上下底的直径为70 mm,50 mm。

书桌的钢管A、B的截面为矩形,尺寸为10×20 mm。

请你帮助小明设计茶杯与书桌钢管A、B之间的连接件,设计要求如下:A.如图2所示,连接件连接在钢管A、钢管B之间,钢管A与钢管B之间的距离为300,连接高度可上下调节,调节方便;紧固后,连接可靠;B.茶杯放置在连接件的中间,并在桌面的外侧;C.小明有几只大小不同的杯子,经测量,杯子的固定位置直径大小变化在60~70 mm范围内, 连接件可连续调节,以适应不同直径的杯子;D.支撑件主要材料采用3 mm厚,宽度为20 mm的钢板,辅助材料自选。

请根据描述和设计要求完成以下任务:(3)画出连接件的设计草图,必要时可用文字说明;(4)在设计草图上标注连接件结构的主要尺寸;(5)说明你设计的连接件与钢管A、B是如何连接的。

答案　解析　本题考查方案构思、草图绘制及尺寸标注。

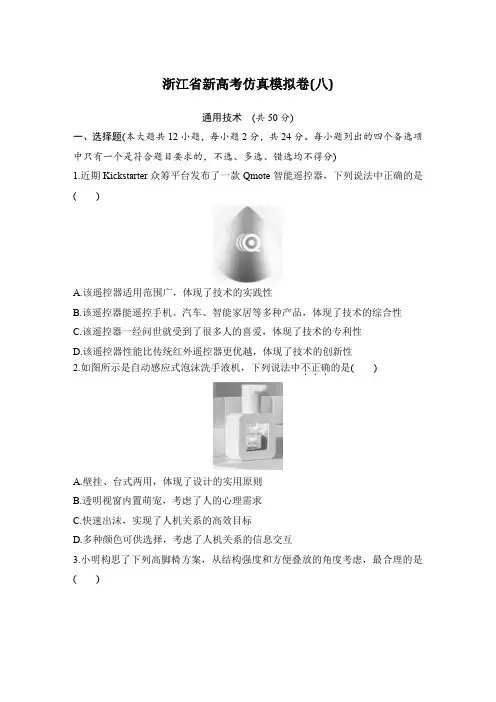

浙江省新高考仿真模拟卷(八)通用技术(共50分)一、选择题(本大题共12小题，每小题2分，共24分。

每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分)1.近期Kickstarter众筹平台发布了一款Qmote智能遥控器，下列说法中正确的是()A.该遥控器适用范围广，体现了技术的实践性B.该遥控器能遥控手机、汽车、智能家居等多种产品，体现了技术的综合性C.该遥控器一经问世就受到了很多人的喜爱，体现了技术的专利性D.该遥控器性能比传统红外遥控器更优越，体现了技术的创新性2.如图所示是自动感应式泡沫洗手液机，下列说法中不正确．．．的是()A.壁挂、台式两用，体现了设计的实用原则B.透明视窗内置萌宠，考虑了人的心理需求C.快速出沫，实现了人机关系的高效目标D.多种颜色可供选择，考虑了人机关系的信息交互3.小明构思了下列高脚椅方案，从结构强度和方便叠放的角度考虑，最合理的是()小明准备利用所学的木工知识和技能制作如图所示的书架。

现有一块厚度6 mm、幅面尺寸足够、表面粗糙的实木板。

通用技术实践教室现有麻花钻头的最大直径是16 mm。

请完成第4～5题。

4.加工含腰型把手的侧板，用不到．．．的工具是()5.关于该书架侧板的加工，下列说法中正确的是()A.下料时应选择钢丝锯B.粗糙的实木板表面应用砂纸打磨C.加工侧板的两个R20圆角，需要用到圆锉刀D.合理的加工流程为：刨削→画线→钻孔→锯割→锉削→表面处理6.如图所示的传动机构，手柄在外力作用下可驱动摇臂转动，摇臂带动连杆可使摆杆摆动。

对手柄施力后，下列关于各构件主要受力形式的分析正确的是()A.摇臂受弯曲、销轴1受剪切B.摇臂受弯曲、销轴1受弯曲C.摇臂受弯曲受扭转、销轴1受剪切D.摇臂受弯曲受扭转、销轴1受弯曲7.早期邮政包裹采用人工分拣，费时费力。

如图所示是优化后的分拣流程图，下列有关该流程的说法中正确的是()A.在设计该流程时首先应明确流程设计要考虑的主要因素B.该流程的优化建立在设备和技术水平提高的基础上C.为减少人员接触，可取消人工处理环节D.自动称重与人工处理属于并行环节如图所示为仓库大门位置控制系统示意图，合上开门开关，产生的偏差电压信号被放大器放大后，驱动伺服电机转动，绞盘牵动大门向上升起，当大门升到规定高度时，电位器的滑动引脚移动，放大器输出信号随之变化，电动机停止转动；反之，合上关门开关，伺服电机反向转动，绞盘转动使大门下降至规定位置。

浙江省新高考仿真模拟卷(一)通用技术(共50分)一、选择题(本大题共12小题，每小题2分，共24分。

每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分)1.如图所示是一款激光投影键盘，采用了光投照技术。

下列关于该键盘的评价中，不恰当．．．的是()A.可以充当移动电源，符合设计的实用原则B.光投照技术使激光投影键盘的设计成为可能，说明技术发展对设计产生重要影响C.轻便易随身携带，主要考虑了人的因素D.投影尺寸为250 mm*100 mm，符合设计的技术规范原则2.如图所示是一款智能电热水壶，下列关于该热水器的评价中，不恰当．．．的是()A.采用304食品级不锈钢内胆，实现了人机关系的健康目标B.通过数显屏实时显示温度，考虑了信息交互的需要C.带有防干烧保护功能，实现了人机关系的安全目标D.配有便携式提手，搬运提拿更方便，实现了人机关系的高效目标3.小明学习了“朱德的扁担”一文后，采用一根大小合适的杂木，设计了下列四种扁担的方案。

其中承重能力最强的是()4.小明学习了工艺之后，准备用厚度10 cm尺寸合适的钢板加工一个如图a的拱桥模型，尺寸如图b，下列分析和操作中合理的是()A.根据图中所标尺寸就能够加工出拱桥模型B.左上角的加工流程可以为：划线→锯割→锉削C.加工10圆孔时，可选用9.5的钻头钻孔后再用圆锉锉削而成D.加工R100圆弧时，先用钢丝锯锯割然后用半圆锉锉削5.如图所示是某茶厂的生产工艺流程图。

下列对该流程的分析中，正确的是()A.为了节约时间，缓慢发酵1和缓慢发酵2可以合并一处B.干燥2和缓慢发酵1的时序可以颠倒C.快速发酵和缓慢发酵2是并行工序D.四种茶的生产都需要经过蒸压环节6.如图所示的机械结构，可通过电机的单向转动，带动摆杆左右摆动。

当处于图中所示状态时，下列分析中正确的是()A.摆杆与滑块之间的连接为铰连接B.连杆1受压，连杆2受拉，连杆3受弯曲C.连杆1受弯曲，连杆2受拉，连杆3受弯曲D.处于图中的状态时，摆杆向右摆动7.如图所示的图样中，存在的错误．．共有()A.3处B.4处C.5处D.6处如图是一个简单的导弹防御系统的示意图。

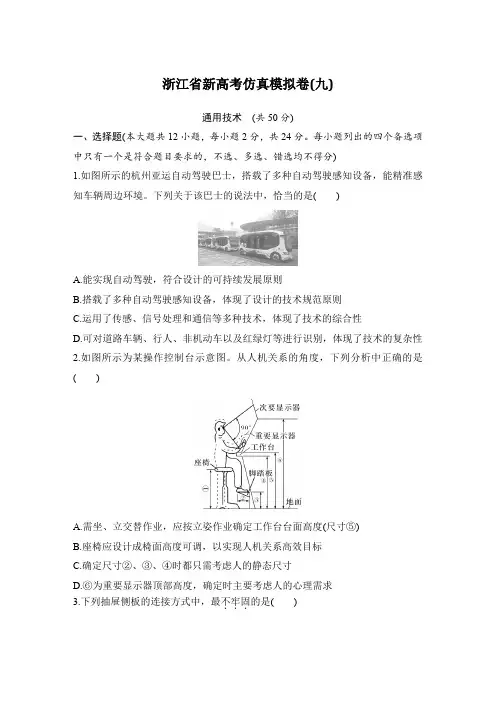

浙江省新高考仿真模拟卷(九)通用技术(共50分)一、选择题(本大题共12小题，每小题2分，共24分。

每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分)1.如图所示的杭州亚运自动驾驶巴士，搭载了多种自动驾驶感知设备，能精准感知车辆周边环境。

下列关于该巴士的说法中，恰当的是()A.能实现自动驾驶，符合设计的可持续发展原则B.搭载了多种自动驾驶感知设备，体现了设计的技术规范原则C.运用了传感、信号处理和通信等多种技术，体现了技术的综合性D.可对道路车辆、行人、非机动车以及红绿灯等进行识别，体现了技术的复杂性2.如图所示为某操作控制台示意图。

从人机关系的角度，下列分析中正确的是()A.需坐、立交替作业，应按立姿作业确定工作台台面高度(尺寸⑤)B.座椅应设计成椅面高度可调，以实现人机关系高效目标C.确定尺寸②、③、④时都只需考虑人的静态尺寸D.⑥为重要显示器顶部高度，确定时主要考虑人的心理需求3.下列抽屉侧板的连接方式中，最不牢固．．．的是()4.如图所示是某零件的视图。

图中存在的错误．．共有()A.1处B.2处C.3处D.4处5.如图所示的“G字夹”常用于木工操作中夹持各种形状的工件，使用范围广。

下列分析正确的是()A.拧杆受弯、螺杆受压受扭转、压头受剪切、夹身受拉B.拧杆受扭转、螺杆受弯受扭转、压头受压、夹身受弯C.拧杆受弯、螺杆受压受扭转、压头受压、夹身受弯D.拧杆受扭转、螺杆受弯受扭转、压头受剪切、夹身受拉6.加饭酒是绍兴黄酒中的上品，如图所示为加饭酒的生产工艺流程图。

下列对该流程的分析中，正确的是()A.生产加饭酒的原材料共5种B.流程中浸米和落缸属于并行工序C.加饭酒生产流程的最终产物有3种D.主发酵后必须经过后发酵才能进行压榨7.如图所示是某形体的主视图和俯视图，相对应的左视图是()如图所示是螺钉自动紧固装配系统示意图。

该系统主要由机械臂、自动螺钉枪、视觉组件、螺钉供料器和工作台等部分组成。

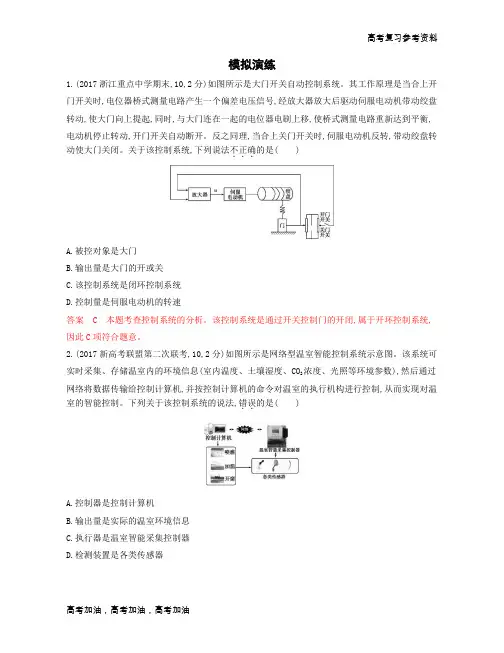

模拟演练1.(2017浙江重点中学期末,10,2分)如图所示是大门开关自动控制系统。

其工作原理是当合上开门开关时,电位器桥式测量电路产生一个偏差电压信号,经放大器放大后驱动伺服电动机带动绞盘转动,使大门向上提起,同时,与大门连在一起的电位器电刷上移,使桥式测量电路重新达到平衡,电动机停止转动,开门开关自动断开。

反之同理,当合上关门开关时,伺服电动机反转,带动绞盘转动使大门关闭。

关于该控制系统,下列说法不正确．．．的是( )A.被控对象是大门B.输出量是大门的开或关C.该控制系统是闭环控制系统D.控制量是伺服电动机的转速答案 C 本题考查控制系统的分析。

该控制系统是通过开关控制门的开闭,属于开环控制系统,因此C项符合题意。

2.(2017新高考联盟第二次联考,10,2分)如图所示是网络型温室智能控制系统示意图。

该系统可浓度、光照等环境参数),然后通过实时采集、存储温室内的环境信息(室内温度、土壤湿度、CO2网络将数据传输给控制计算机,并按控制计算机的命令对温室的执行机构进行控制,从而实现对温室的智能控制。

下列关于该控制系统的说法,错误．．的是( )A.控制器是控制计算机B.输出量是实际的温室环境信息C.执行器是温室智能采集控制器D.检测装置是各类传感器答案 C 本题考查控制系统的组成。

该控制系统通过检测温室的当前状态,控制温室达到预期的状态,属于闭环控制系统。

传感器为检测装置,控制计算机为控制器,实现喷灌、加温、开窗等操控的执行机构为执行器,实际的温室环境信息为输出量,因此C项符合题意。

3.(2017浙江绍兴模拟,9,2分)如图所示为数控机床系统控制图,程序输入数控系统后,MCU处理并输出的脉冲信号来控制步进电动机。

它通过变换脉冲信号来控制机床工作台坐标位移量和位移速度、方向。

这种控制方式的最大特点是控制方便、结构简单、价格便宜。

以下关于该数控机床控制系统的说法中正确的是( )A.该控制系统是闭环控制系统B.该控制系统执行器为主轴和刀具C.该控制系统控制器为MCUD.该控制系统控制量为机床工作台的位移量及速度、方向答案 C 本题考查控制系统的组成分析。

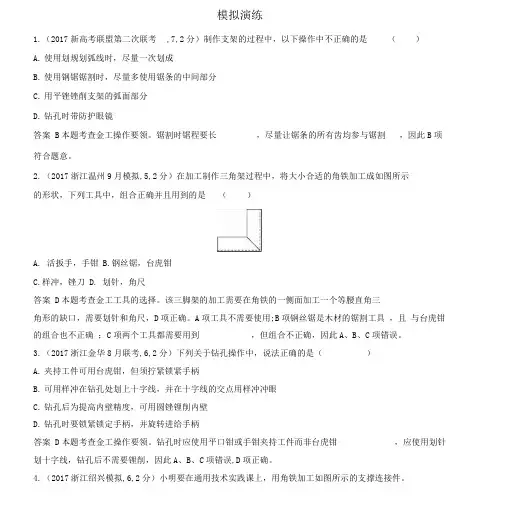

模拟演练1.（2017新高考联盟第二次联考,7,2分）制作支架的过程中，以下操作中不正确的是（）A.使用划规划弧线时，尽量一次划成B.使用钢锯锯割时，尽量多使用锯条的中间部分C.用平锉锉削支架的弧面部分D.钻孔时带防护眼镜答案 B本题考查金工操作要领。

锯割时锯程要长，尽量让锯条的所有齿均参与锯割，因此B项符合题意。

2.（2017浙江温州9月模拟,5,2分）在加工制作三角架过程中，将大小合适的角铁加工成如图所示的形状，下列工具中，组合正确并且用到的是（）A.活扳手，手钳B.钢丝锯，台虎钳C.样冲，锉刀D. 划针，角尺答案 D本题考查金工工具的选择。

该三脚架的加工需要在角铁的一侧面加工一个等腰直角三角形的缺口，需要划针和角尺，D项正确。

A项工具不需要使用;B项钢丝锯是木材的锯割工具，且与台虎钳的组合也不正确；C项两个工具都需要用到，但组合不正确，因此A、B、C项错误。

3.（2017浙江金华8月联考,6,2分）下列关于钻孔操作中，说法正确的是（）A.夹持工件可用台虎钳，但须拧紧锁紧手柄B.可用样冲在钻孔处划上十字线，并在十字线的交点用样冲冲眼C.钻孔后为提高内壁精度，可用圆锉锂削内壁D.钻孔时要锁紧锁定手柄，并旋转进给手柄答案 D本题考查金工操作要领。

钻孔时应使用平口钳或手钳夹持工件而非台虎钳，应使用划针划十字线，钻孔后不需要锂削，因此A、B、C项错误,D项正确。

4.（2017浙江绍兴模拟,6,2分）小明要在通用技术实践课上，用角铁加工如图所示的支撑连接件。

以下操作和工艺方法合理的是（）答案 A 该连接件的孔是通过钻孔得到的,所以不需要使用划规划弧线,故选Ao6.（2017浙江宁波模拟,5,2分）如图所示是网上热卖的一款挂衣钩 ,高度5 cm,圆孔直径要求在通用技术实验室中 作要领,以下说法错误的是B. 进行钻孔操作时不能戴手套C. 圆孔倒角时可以用普通锂刀D.划线时需要用划规来划圆弧答案 C 本题考查金工工艺操作。

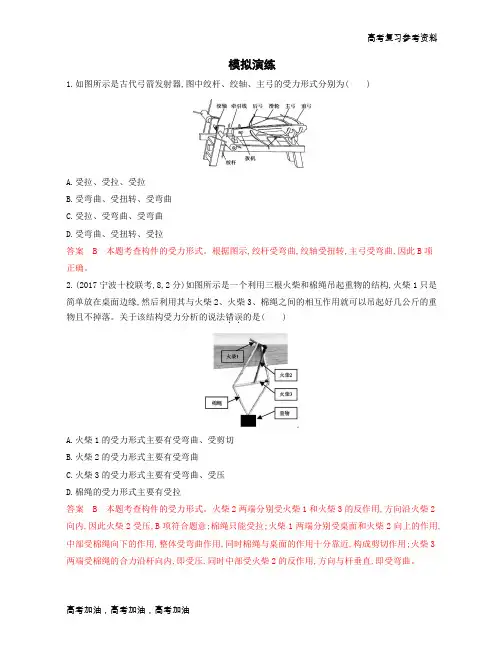

模拟演练1.如图所示是古代弓箭发射器,图中绞杆、绞轴、主弓的受力形式分别为( )A.受拉、受拉、受拉B.受弯曲、受扭转、受弯曲C.受拉、受弯曲、受弯曲D.受弯曲、受扭转、受拉答案 B 本题考查构件的受力形式。

根据图示,绞杆受弯曲,绞轴受扭转,主弓受弯曲,因此B项正确。

2.(2017宁波十校联考,8,2分)如图所示是一个利用三根火柴和棉绳吊起重物的结构,火柴1只是简单放在桌面边缘,然后利用其与火柴2、火柴3、棉绳之间的相互作用就可以吊起好几公斤的重物且不掉落。

关于该结构受力分析的说法错误．．的是( )A.火柴1的受力形式主要有受弯曲、受剪切B.火柴2的受力形式主要有受弯曲C.火柴3的受力形式主要有受弯曲、受压D.棉绳的受力形式主要有受拉答案 B 本题考查构件的受力形式。

火柴2两端分别受火柴1和火柴3的反作用,方向沿火柴2向内,因此火柴2受压,B项符合题意;棉绳只能受拉;火柴1两端分别受桌面和火柴2向上的作用,中部受棉绳向下的作用,整体受弯曲作用,同时棉绳与桌面的作用十分靠近,构成剪切作用;火柴3两端受棉绳的合力沿杆向内,即受压,同时中部受火柴2的反作用,方向与杆垂直,即受弯曲。

3.(2017浙江金华8月联考,8,2分)如图所示是机床专用夹紧机构,压下手柄,钩头板夹紧工件。

下压手柄时,各构件的受力形式为( )A.连杆受压、钩头板受弯曲、销轴受剪切、抠板受拉B.连杆受弯曲、钩头板受弯曲、销轴受剪切、抠板受压C.连杆受压、钩头板受压、销轴受扭转、抠板受拉D.连杆受弯曲、钩头板受压、销轴受剪切、抠板受压答案 A 本题考查构件的受力形式。

下压手柄时,连杆受压,钩头板中部受连杆作用而弯曲,销轴受剪切,手柄若以销轴为转轴,则与抠板的连接点有上拉作用,因此抠板受拉,A项正确。

4.(2017浙江宁波九校联考,7,2分)下面工具工作时的主要受力分析不正确．．．的是( )A.攻丝时的丝锥受钮转B.划线时的划针受弯曲C.掏榫眼时的木工凿受拉D.冲眼时样冲受压答案 C 本题考查构件的受力基本形式。

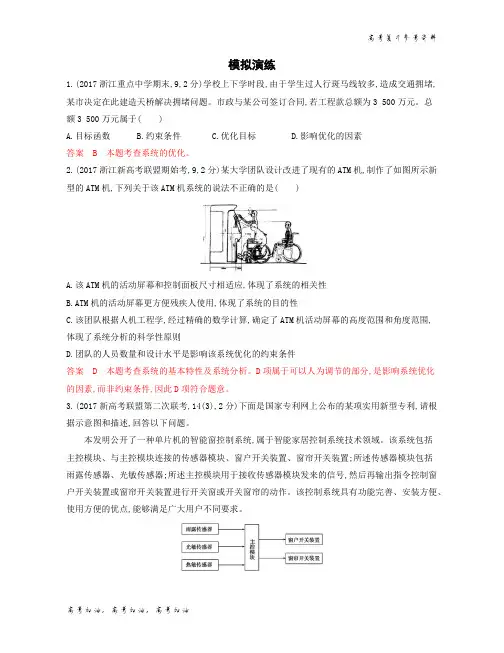

模拟演练1.(2017浙江重点中学期末,9,2分)学校上下学时段,由于学生过人行斑马线较多,造成交通拥堵,某市决定在此建造天桥解决拥堵问题。

市政与某公司签订合同,若工程款总额为3 500万元。

总额3 500万元属于( ) A.目标函数B.约束条件C.优化目标D.影响优化的因素答案　B　本题考查系统的优化。

2.(2017浙江新高考联盟期始考,9,2分)某大学团队设计改进了现有的ATM机,制作了如图所示新型的ATM机,下列关于该ATM机系统的说法不正确的是( )A.该ATM机的活动屏幕和控制面板尺寸相适应,体现了系统的相关性B.ATM机的活动屏幕更方便残疾人使用,体现了系统的目的性C.该团队根据人机工程学,经过精确的数学计算,确定了ATM机活动屏幕的高度范围和角度范围,体现了系统分析的科学性原则D.团队的人员数量和设计水平是影响该系统优化的约束条件答案　D　本题考查系统的基本特性及系统分析。

D项属于可以人为调节的部分,是影响系统优化的因素,而非约束条件,因此D项符合题意。

3.(2017新高考联盟第二次联考,14(3),2分)下面是国家专利网上公布的某项实用新型专利,请根据示意图和描述,回答以下问题。

本发明公开了一种单片机的智能窗控制系统,属于智能家居控制系统技术领域。

该系统包括主控模块、与主控模块连接的传感器模块、窗户开关装置、窗帘开关装置;所述传感器模块包括雨露传感器、光敏传感器;所述主控模块用于接收传感器模块发来的信号,然后再输出指令控制窗户开关装置或窗帘开关装置进行开关窗或开关窗帘的动作。

该控制系统具有功能完善、安装方便、使用方便的优点,能够满足广大用户不同要求。

为了实现该控制系统更多的功能,下列优化措施合理的有 (在①增加红外遥控器和红外接收模块,实现遥控;②增加手机程序和GSM模块,实现手机远程控制;③为了使窗帘和窗户能同步开关,应使用一个电动机;④增加报警模块,实现防盗功能;⑤传感器放在室外,根据天气情况实现控制中选择合适的选项,将序号填在“ ”处)。

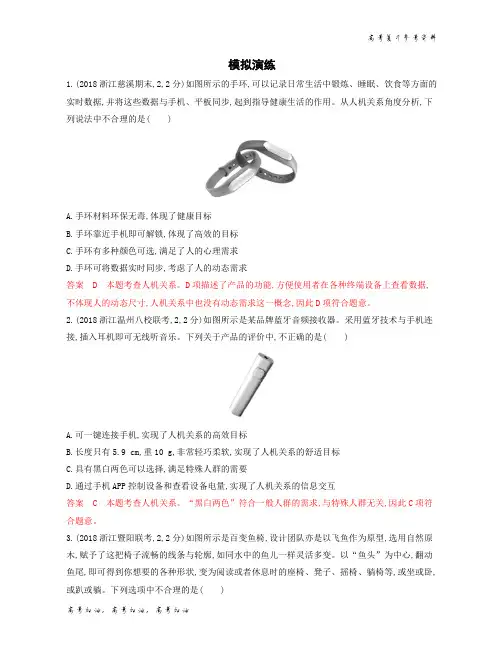

模拟演练1.(2018浙江慈溪期末,2,2分)如图所示的手环,可以记录日常生活中锻炼、睡眠、饮食等方面的实时数据,并将这些数据与手机、平板同步,起到指导健康生活的作用。

从人机关系角度分析,下列说法中不合理的是( )A.手环材料环保无毒,体现了健康目标B.手环靠近手机即可解锁,体现了高效的目标C.手环有多种颜色可选,满足了人的心理需求D.手环可将数据实时同步,考虑了人的动态需求答案　D　本题考查人机关系。

D项描述了产品的功能,方便使用者在各种终端设备上查看数据,不体现人的动态尺寸,人机关系中也没有动态需求这一概念,因此D项符合题意。

2.(2018浙江温州八校联考,2,2分)如图所示是某品牌蓝牙音频接收器。

采用蓝牙技术与手机连接,插入耳机即可无线听音乐。

下列关于产品的评价中,不正确的是( )A.可一键连接手机,实现了人机关系的高效目标B.长度只有5.9 cm,重10 g,非常轻巧柔软,实现了人机关系的舒适目标C.具有黑白两色可以选择,满足特殊人群的需要D.通过手机APP控制设备和查看设备电量,实现了人机关系的信息交互答案　C　本题考查人机关系。

“黑白两色”符合一般人群的需求,与特殊人群无关,因此C项符合题意。

3.(2018浙江暨阳联考,2,2分)如图所示是百变鱼椅,设计团队亦是以飞鱼作为原型,选用自然原木,赋予了这把椅子流畅的线条与轮廓,如同水中的鱼儿一样灵活多变。

以“鱼头”为中心,翻动鱼尾,即可得到你想要的各种形状,变为阅读或者休息时的座椅、凳子、摇椅、躺椅等,或坐或卧,或趴或躺。

下列选项中不合理的是( )A.可翻折成各种形状,变为阅读或者休息时的座椅、凳子、摇椅、躺椅等,符合设计实用原则B.中间转轴采用松铆连接,主要考虑“物”的角度C.使用者可以或坐或卧,或趴或躺,满足了特殊人群的需求D.椅子流畅的线条,满足了人的心理需求答案　C　本题考查人机关系、设计的一般原则与设计分析三要素。

C项表明使用者可以以不同的姿态使用该产品,但不是为特殊人群的考虑,因此C项符合题意。

模拟演练1.(2017浙江绍兴11月模拟,10,2分)如图所示为数控机床系统控制图,程序输入数控系统后,MCU 处理并输出的脉冲信号来控制步进电动机。

它以变换脉冲信号来控制机床工作台坐标位移量和位移速度、方向。

这种控制方式的最大特点是控制方便、结构简单、价格便宜。

该数控系统由于电机的老化及丝杠的磨损,容易出现不稳定的情况,因而位移精度不高。

为了提高机床工作台位置的控制精度,需要对该系统进行优化,下列措施中合理的是( )A.B.C.D.答案 C 本题考查控制系统的优化的实例分析。

C项用速度传感器检测伺服电动机的速度,通过闭环控制解决由于电机老化带来的运行不稳定的问题;用位置传感器检测工作台的实际位置,通过闭环控制解决由于丝杆磨损带来的位移精度不高的问题,因此C项符合题意。

2.(2017浙江绍兴模拟,10,2分)如图所示是一加热炉的恒温自动控制示意图。

以下关于该控制系统说法正确的是( )A.该控制系统的设计模拟了人的功能和行为,这种研究方法是黑箱方法B.电热丝在控制系统中的作用是检测温度并反馈C.调低设定温度或炉体隔热性能不好会导致炉内温度降低,都是该控制系统的干扰因素D.在加热炉工作时,如果炉内温度大大超过了设定值,可能的原因是控制器损坏答案 D 本题考查控制系统。

控制器损坏可能导致系统无法实现控制目标,出现炉内温度超过设定值的情况,因此D项正确。

A项属于功能模拟法,B项电热丝的作用是执行器,C项中“调低设定温度”是改变输入量,不属于干扰,因此A、B、C项错误。

3.(2017浙江衢丽湖舟联考,10,2分)如图所示为一款宾馆用的感应式液压自动餐炉。

当传感器检测到人靠近时,液压装置会自动打开炉盖,方便客人查看或夹取食物,客人离开几秒钟后,炉盖自动关闭,以保持食物的温度与卫生。

以下关于该炉盖开合控制系统的分析中正确的是( )A.控制方式属于闭环控制B.传感器可以选用热敏传感器C.执行器是液压装置D.多人同时靠近为其干扰因素答案 C 本题主要考查控制系统组成的分析。

模拟演练1.(2017浙江新高考联盟期始考,4,2分)如图所示是一款木质书架,板与板之间均采用如图所示的钉接方式。

使用时发现图示虚线部分连接处极易松动,结构不牢固。

出现该问题的主要原因是( )A.设计之初没有明确材料、连接等的限制因素B.加工工具选择错误,工艺精度差C.没有提供具体的加工图D.设计分析时,没有考虑使用者的尺寸需求答案 A 本题考查明确问题。

题干所述问题的症结在于材料与连接方式不匹配,因此A项正确。

2.(2017浙江宁波9月十校联考,15(1),1分)如图a所示的小桌子可以放在沙发或床上使用,桌长700 mm、桌宽500 mm、桌腿长度为400 mm,一侧的两桌腿间距离450 mm。

为了更加便于不同身材的人使用,要将其改进成高度可调节的小桌子。

现已对原来的桌腿进行了如下改造:①去掉了两侧两桌腿间的横档,并将桌腿与横档的连接处改成了直径10 mm的圆通孔;②将桌腿原来30mm×40 mm的长方形横截面改成了凸字形横截面,具体尺寸如图b。

请再利用横截面为30 mm×40 mm、长度不限的实木条设计加长桌腿。

设计要求如下:(1)不能再加工改造原来已改造好的桌腿;(2)安装上加长桌腿后,总桌腿长度可增长0~200 mm,并且方便连续调节;(3)一侧的两桌腿间需要一定的连接以提高强度;(4)最终调节好的桌腿要牢固可靠;(5)辅助材料只能用标准件。

请根据描述和设计要求完成以下任务:制定设计方案前,需要明确设计的限制因素。

以下不属于．．．设计的限制因素是(在A.桌子的长与宽;B.一侧两桌腿间的距离;C.原桌腿的长度;D.原桌腿改造后的结构中选择合适的一项,将序号填入“”处)。

答案 A 本题考查解决问题的限制因素。

该设计要改变桌腿的结构,与桌面的长宽无关,因此A 项符合题意。

3.(2017浙江温州9月模拟,15(1)(2),3分)小明在焊接电路时发现将电烙铁插入定位箍后(定位箍由箍圈和螺杆焊接而成),由于桌面高度不一,烙铁放置的位置可能太高或太低。

模拟演练1.(2017浙江名校新高考联盟联考,11,2分)下列说法不正确的是( )A.模拟信号相对数字信号不易失真B.新电烙铁在使用前,要通电加热,蘸上松香后在烙铁头上镀锡C.用指针式多用电表测量二极管的好坏时,应将挡位打到R×100或R×1kD.继电器可以同时控制好几个被控对象答案　A　本题考查电子元器件与焊接技术。

数字信号的优点包括:容易处理、不易失真,处理精度高,便于记录保存。

因此A项符合题意。

2.(2017浙江衢丽湖舟联考,11,2分)如图所示为某简易高温报警装置的电路图。

已知电压比较器IC的3脚电位大于2脚电位时,1脚输出高电平;反之,1脚输出低电平。

电路图中热敏电阻R t应选用的类型是( )答案　A　本题主要考查电子元器件的识别,这是基本功。

从A到D,分别是热敏电阻、湿敏电阻、光敏电阻和力敏电阻。

3.(2017浙江宁波模拟,12,2分)将如图所示的某个元器件引脚焊接到电路板上,以下焊点最合理的是( )答案　C　本题考查焊接技术。

实际焊接时,焊点的焊料用量要适中,呈“富士山”形为最佳,因此C项正确;A、D用料过多,B项在实际焊接时几乎不会出现,因此A、B、D项错误。

4.如图所示的四色环电阻,其中金色表示允许误差为±5%,色环颜色对应的数字如下表所示,该电阻的阻值为( )颜色有效数字幂指数(倍率)黄4×10 000紫7×10 000 000红2×100A.470 ΩB.4.7 kΩC.270 kΩD.27 kΩ答案　B　本题主要考查电阻器的标称值,用色标法表示电阻阻值时,一般电阻体上有四条色环,前两条表示数字,第三条表示倍率,第四条表示误差,所以本题的答案是B。

5.选择多用电表欧姆挡“×100”挡位,欧姆调零后测量电阻阻值,如图所示,表针偏转角度较大,下列判断或做法中正确的是( )A.换用“×10”挡或更小倍率挡位,重新欧姆调零后测量B.换用“×1k”挡或更大倍率挡位,重新欧姆调零后测量C.交换红黑表笔位置,重新测试D.该电阻阻值较大,应接入电路后再进行测量答案　A　本题主要考查多用电表的基本操作。
