第7章管理间子系统工程技术
- 格式：ppt
- 大小：9.87 MB
- 文档页数：49
下载文档原格式
合集下载
第6章水平子系统工程技术讲义
管线敷设允许的弯曲径
缆线类型 4对非屏蔽电缆 4对屏蔽电缆 大对数主干电缆 2芯或4芯室内光缆 其它芯数和主干室内光缆
室外光缆、电缆
弯曲半径(mm)／倍 不小于电缆外径的4倍 不小于电缆外径的8倍 不小于电缆外径的10倍 > 不小于光缆外径的10倍
不小于缆线外径的20倍
注：当缆线采用电缆桥架布放时，桥架内侧的弯曲半径不应小于300mm。
ø20PVC管
卫
2500
生 间
楼 道
1300
2000
ø16PVC管
300
设计实例2 墙面明装线槽施工图 水平子系统明装线槽安装时要保持线槽的水平，必须确定统一的高度，如图所示。
室内PVC管出线口
网络 交换 机柜
交换机柜电源插座 距地为2750
2010年全国职业院校技能大赛中职组《网络综合布线技术》竞赛分析
6.1 水平子系统的基本结构
水平子系统是综合布线结构的一部分，它将垂直子系统线路延伸到用户工作区，实现 信息插座和管理间子系统的连接，包括工作区与楼层配线间之间的所有电缆、连接硬件 （信息插座、插头、端接水平传输介质的配线架、跳线架等）、跳线线缆及附件。
5.网络缆线与电力电缆的间距 在水平子系统中，经常出现综合布线电缆与电力电缆平行布线的情况，为了减少电力 电缆电磁场对网络系统的影响，综合布线电缆与电力电缆接近布线时，必须保持一定的 距离。GB50311-2007国家标准规定的间距应符合下表的规定。
综合布线电缆与电力电缆的间距
类别 380V以下电力电缆＜2kV·A 380V电力电缆2～5kV·A 380V电力电缆＞5kV·A
容纳双绞线 最多条数
2 4 7 12 18 23 40 50 60 80 100 150
管理间子系统的基本概念

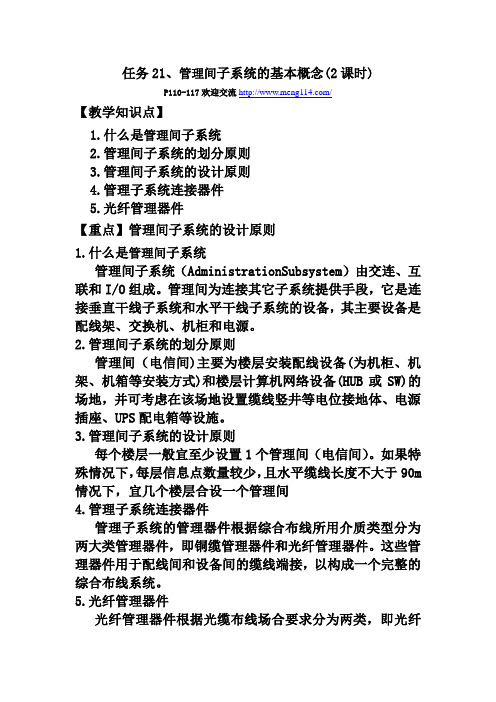

任务21、管理间子系统的基本概念(2课时)
P110-117欢迎交流/
【教学知识点】
1.什么是管理间子系统
2.管理间子系统的划分原则
3.管理间子系统的设计原则
4.管理子系统连接器件
5.光纤管理器件
【重点】管理间子系统的设计原则
1.什么是管理间子系统
管理间子系统（AdministrationSubsystem）由交连、互联和I/O组成。
管理间为连接其它子系统提供手段，它是连接垂直干线子系统和水平干线子系统的设备，其主要设备是配线架、交换机、机柜和电源。
2.管理间子系统的划分原则
管理间（电信间)主要为楼层安装配线设备(为机柜、机架、机箱等安装方式)和楼层计算机网络设备(HUB或SW)的场地，并可考虑在该场地设置缆线竖井等电位接地体、电源插座、UPS配电箱等设施。
3.管理间子系统的设计原则
每个楼层一般宜至少设置1个管理间（电信间）。
如果特殊情况下，每层信息点数量较少，且水平缆线长度不大于90m 情况下，宜几个楼层合设一个管理间
4.管理子系统连接器件
管理子系统的管理器件根据综合布线所用介质类型分为两大类管理器件，即铜缆管理器件和光纤管理器件。
这些管理器件用于配线间和设备间的缆线端接，以构成一个完整的综合布线系统。
5.光纤管理器件
光纤管理器件根据光缆布线场合要求分为两类，即光纤
配线架和光纤接线箱。
光纤配线架适合于规模较小的光纤互连场合，而光纤接线箱适合于光纤互连较密集的场合。
【配套习题】
1.管理子系统连接器件可以分为哪2大类？
铜缆管理器件和光纤管理器件
2.光纤管理器件按布线场合要求分为哪2类？
光纤配线架和光纤接线箱。
第7章计划评审技术
撰写人
日期
工作包名称 设置排球场地
审核人
WBS序号 PYJUH4.1.1
日期
A
01/03/06
B
活动
描述：XXXX
03/03/06
a)
安装支架、球网
b)
划线
第七章 计划评审技术
26
活动属性表实例
项目/阶段名称
工作包名称
WBS序号
活动名称 活动编号
同学聚会 TXJH
设置排球场地 PYJUH4.1.1 划线
5
第一节 计划评审技术的基本概念
网络计划的优点
1. 通过网络计划够直观的了解整个项目（计划） 及各部分之间的关系。
2. 能够准确估计项目（计划）的完成时间。
3. 便于跟踪项目（计划）进度，抓住关键环节。
4. 能够使参加项目的相关人员了解各自的工作 任务。
网络计划是一种有效的项目 时间管理方法。
第七章 计划评审技术
• 从生产管理的角度来看，工程项目属于单件生产。
项目和业务的差别？
第七章 计划评审技术
12
第二节 项目管理介绍
项目与业务
▪ 共同点
• 由人来执行 • 受企业资源的限制 • 通过计划、执行和控制等过程来完成
▪ 主要区别
时间 目标 内容
项目
有时限性 有明确目标， 目标达到、项目就结束
独特第性七章 计划评审技术
第七章 计划评审技术
4
第一节 计划评审技术的基本概念
网络图实例
1
2
3
对生产 任务划分 领域调研
工作 或活动
饲料车间 4 饲料车间 5 饲料车间
需求分析
建模
模型审核
产品数据管理考试复习
揭示和利用事物间的相似性，按照一定的准则分类成组，同组事物能够采用同一方法进行处理，以便提高效益的技术，称为成组技术。
在机械创造工程中，成组技术是计算机辅助创造的基础，将成组哲理用于设计、创造和管理等整个生产系统，改变多品种小批量生产方式，以获得最大的经济效益。
模块化是指解决一个复杂问题时自顶向下逐层把系统划分成若干模块的过程，有多种属性，分别反映其内部特性。
相同种类的模块在产品族中可以重用和互换，相关模块的罗列组合就可以形成最终的产品。
通过模块的组合配置，就可以创建不同需求的产品，满足客户的定制需求；相似性的重用，可以使整个产品生命周期中的采购、物流、制造和服务资源简化。
面向创造的设计是指在保证产品功能、性能的前提下，考虑高生产率、稳定的高质量、低得成本、良好的安全性、低得劳动强度、清洁的创造环境，从原料采购、毛坯创造到加工的全过程。
面向装配的设计是指在产品设计阶段设计产品使得产品具有良好的可装配性，确保装配工序简单、装配效率高、装配质量高、装配不良率低和装配成本低。
面向装配的设计通过一系列有利于装配的设计指南例如简化产品设计、减少零件数量等，并同装配工程师一起合作，简化产品结构，使其便于装配，为提高产品质量、缩短产品开辟周期和降低产品成本奠定基础。
并行工程是对产品及其相关过程(包括创造过程和支持过程)进行并行、集成化处理的系统方法和综合技术。
它要求产品开辟人员从一开始就考虑到产品全生命周期(从概念形成到产品报废)内各阶段的因素，并强调各部门的协同工作，通过建立各决策者之间的有效的信息交流与通讯机制，综合考虑各相关因素的影响，使后续环节中可能浮现的问题在设计的早期阶段就被发现，并得到解决，从而使产品在设计阶段便具有良好的可创造性、可装配性、可维护性及回收再生等方面的特性，最大限度地减少设计反复，缩短设计、生产准备和创造时间)精益生产是通过系统结构、人员组织、运行方式和市场供求等方面的变革，使生产系统能很快适应用户需求不断变化，并能使生产过程中一切无用、多余的东西被精简，最终达到包括市场供销在内的生产的各方面最好结果的一种生产管理方式。
网络综合布线系统工程技术实训教程 第5版 第8章 垂直子系统工程技术
第8章 垂直子系统工程技术
8.1 垂直子系统的基本概念
垂直子系统是综合布系统中非常关键的组成部分，如图8-1所示，它由设备间子系统与 管理间子系统的线缆组成，一般采用大对数电缆或光缆，两端分别连接在设备间和管理间的 配线架上。它是建筑物内综合布线的主干线缆，是楼层管理间与设备间之间垂直布放线缆的 统称。
第8章 垂直子系统工程技术
8.2 垂直子系统的设计原则
3）线缆容量配置 主干电缆和光缆所需的容量要求及配置应符合以下规定： （1）对语音业务，大对数主干电缆的对数应按每一个电话8位模块通用插座配置1对线，并 在总需求线对的基础上至少预留约10％的备用线对。 （2）对于数据业务应以集线器(HUB)或交换机(SW)群(按4个HUB或SW组成1群)；或以每个 HUB或SW设备设置1个主干端口配置。每1群网络设备或每4个网络设备宜考虑1个备份端口。 主干端口为电端口时，应按4对线容量；为光端口时则按2芯光纤容量配置。 （3）当工作区至电信间的水平光缆延伸至设备间的光配线设备(BD／CD)时，主干光缆的容 量应包括所延伸的水平光缆光纤的容量在内。
话缆
接入层交换机 110回线架
话缆
接入层交换机 110回线架
2-级连线 IO/TP
2-级连线 IO/TP
话缆
接入层交换机 110回线架
话缆
接入层交换机 110回线架
2-级连线 IO/TP
2-级连线 IO/TP
话缆 接入层交换机 110回线架
2-级连线 IO/TP
垂直子系统是一个星型结构，实现建筑物设备间与管理间的通信连接。如果垂直子系统 的任何一个永久链路的线缆发生故障时，往往直接影响一层楼全部信息点的上网和信息传输。
垂直子系统一般隐蔽安装在建筑物内部，一般看不到，也比较难理解。建议在教学实训 中使用西元综合布线系统工程教学模型（产品型号为KYMX-03-08），该模型为透明亚克力 制造，各个子系统清晰可见，也配套有语音解说词，能够帮助读者快速学习和掌握垂直子系 统。 扫描二维码下载或观看《综合布线工程教学模型》视频。
8.1 垂直子系统的基本概念
垂直子系统是综合布系统中非常关键的组成部分，如图8-1所示，它由设备间子系统与 管理间子系统的线缆组成，一般采用大对数电缆或光缆，两端分别连接在设备间和管理间的 配线架上。它是建筑物内综合布线的主干线缆，是楼层管理间与设备间之间垂直布放线缆的 统称。
第8章 垂直子系统工程技术
8.2 垂直子系统的设计原则
3）线缆容量配置 主干电缆和光缆所需的容量要求及配置应符合以下规定： （1）对语音业务，大对数主干电缆的对数应按每一个电话8位模块通用插座配置1对线，并 在总需求线对的基础上至少预留约10％的备用线对。 （2）对于数据业务应以集线器(HUB)或交换机(SW)群(按4个HUB或SW组成1群)；或以每个 HUB或SW设备设置1个主干端口配置。每1群网络设备或每4个网络设备宜考虑1个备份端口。 主干端口为电端口时，应按4对线容量；为光端口时则按2芯光纤容量配置。 （3）当工作区至电信间的水平光缆延伸至设备间的光配线设备(BD／CD)时，主干光缆的容 量应包括所延伸的水平光缆光纤的容量在内。
话缆
接入层交换机 110回线架
话缆
接入层交换机 110回线架
2-级连线 IO/TP
2-级连线 IO/TP
话缆
接入层交换机 110回线架
话缆
接入层交换机 110回线架
2-级连线 IO/TP
2-级连线 IO/TP
话缆 接入层交换机 110回线架
2-级连线 IO/TP
垂直子系统是一个星型结构，实现建筑物设备间与管理间的通信连接。如果垂直子系统 的任何一个永久链路的线缆发生故障时，往往直接影响一层楼全部信息点的上网和信息传输。
垂直子系统一般隐蔽安装在建筑物内部，一般看不到，也比较难理解。建议在教学实训 中使用西元综合布线系统工程教学模型（产品型号为KYMX-03-08），该模型为透明亚克力 制造，各个子系统清晰可见，也配套有语音解说词，能够帮助读者快速学习和掌握垂直子系 统。 扫描二维码下载或观看《综合布线工程教学模型》视频。
管理间子系统课程设计
管理间子系统课程设计一、课程目标知识目标：1. 让学生理解管理间子系统的基本概念和功能，掌握其组成和相互关系。
2. 使学生了解管理间子系统在整体系统中的作用，及其对系统性能的影响。
3. 帮助学生掌握管理间子系统相关的理论知识，如网络协议、设备配置等。
技能目标：1. 培养学生运用所学知识分析和解决管理间子系统实际问题的能力。
2. 培养学生设计和优化管理间子系统的技能，提高系统性能。
3. 培养学生熟练操作管理间子系统设备，进行故障排查和日常维护的能力。
情感态度价值观目标：1. 培养学生对网络系统管理的兴趣，激发学生的学习热情和探究精神。
2. 培养学生的团队协作意识，提高沟通与协作能力。
3. 增强学生的责任感，使其认识到管理间子系统在保障整个网络系统正常运行中的重要性。
课程性质：本课程为计算机网络技术专业的核心课程，以实践性、应用性为主。
学生特点：学生具备一定的计算机网络基础，具有较强的学习能力和动手能力。
教学要求：结合课程性质、学生特点，注重理论与实践相结合，强化实践操作，提高学生的实际应用能力。
将课程目标分解为具体的学习成果，便于后续教学设计和评估。
二、教学内容1. 管理间子系统概述：介绍管理间子系统的基本概念、功能、作用及其在整个网络系统中的地位。
教材章节：第一章第一节2. 管理间子系统的组成与结构：详细讲解管理间子系统的硬件、软件、协议及其相互关系。
教材章节：第一章第二节3. 管理间子系统的主要技术：分析管理间子系统涉及的关键技术，如网络协议、设备配置、故障排查等。
教材章节：第二章4. 管理间子系统的设计与优化：探讨如何设计和优化管理间子系统，提高网络性能和稳定性。
教材章节：第三章5. 管理间子系统的实际应用：通过案例分析，使学生了解管理间子系统在实际工程中的应用。
教材章节：第四章6. 管理间子系统的故障排查与维护：教授学生如何进行管理间子系统的故障排查、日常维护及优化。
教材章节：第五章教学进度安排：本课程共分为6个教学单元，每个单元2课时，共计12课时。
第7章管理间子系统工程技术
西安开元电子实业有限公司
机械工业出版社 机械工业出版社
第7章 管理间子系统工程技术
3．管理间电源要求 管理间应提供不少于两个220V带保护接地的单相电源插座。 管理间如果安装电信管理或其它信息网络管理时，管理供电 应符合相应的设计要求。 4.管理间门要求 管理间应采用外开丙级防火门，门宽大于0.7m。 5.管理间环境要求 管理间内温度应为10～35℃，相对湿度宜为20％～80％。一 般应该考虑网络交换机等设备发热对管理间温度的影响，在 夏季必须保持管理间温度不超过35℃。
西安开元电子实业有限公司
机械工业出版社 机械工业出版社
第7章 管理ห้องสมุดไป่ตู้子系统工程技术
7.2.3 技术交流 在进行需求分析后，要与用户进行技术交流，不仅要与 技术负责人交流，也要与项目或者行政负责人进行交流 ，进一步充分和广泛的了解用户的需求，特别是未来的 扩展需求。在交流中重点了解规划的管理间子系统附近 的电源插座、电力电缆、电器管理等情况。在交流过程 中必须进行详细的书面记录，每次交流结束后要及时整 理书面记录，这些书面记录是初步设计的依据。
西安开元电子实业有限公司
机械工业出版社 机械工业出版社
第7章 管理间子系统工程技术
7.2.4 阅读建筑物图纸和管理间编号 在管理间位置的确定前，索取和认真阅读建筑物设计图纸是必 要的，通过阅读建筑物图纸掌握建筑物的土建结构、强电路 径、弱电路径，特别是主要电器管理和电源插座的安装位置， 重点掌握管理间附近的电器管理、电源插座、暗埋管线等。 管理间的命名和编号也是非常重要的一项工作，也直接涉及每 条缆线的命名，因此管理间命名首先必须准确表达清楚该管理 间的位置或者用途，这个名称从项目设计开始到竣工验收及后 续维护必须保持一致。如果出现项目投入使用后用户改变名称 或者编号时，必须及时制作名称变更对应表，作为竣工资料保 存。 管理间子系统使用色标来区分配线设备的性质，标明端接区域 、物理位置、编号、容量、规格等，以便维护人员在现场一目 了然地加以识别。综合布线使用三种标记：电缆标记、场标记 和插入标记。电缆和光缆的两端应采用不易脱落和磨损的不干 胶条标明相同的编号。 西安开元电子实业有限公司
机械工业出版社 机械工业出版社
第7章 管理间子系统工程技术
3．管理间电源要求 管理间应提供不少于两个220V带保护接地的单相电源插座。 管理间如果安装电信管理或其它信息网络管理时，管理供电 应符合相应的设计要求。 4.管理间门要求 管理间应采用外开丙级防火门，门宽大于0.7m。 5.管理间环境要求 管理间内温度应为10～35℃，相对湿度宜为20％～80％。一 般应该考虑网络交换机等设备发热对管理间温度的影响，在 夏季必须保持管理间温度不超过35℃。
西安开元电子实业有限公司
机械工业出版社 机械工业出版社
第7章 管理ห้องสมุดไป่ตู้子系统工程技术
7.2.3 技术交流 在进行需求分析后，要与用户进行技术交流，不仅要与 技术负责人交流，也要与项目或者行政负责人进行交流 ，进一步充分和广泛的了解用户的需求，特别是未来的 扩展需求。在交流中重点了解规划的管理间子系统附近 的电源插座、电力电缆、电器管理等情况。在交流过程 中必须进行详细的书面记录，每次交流结束后要及时整 理书面记录，这些书面记录是初步设计的依据。
西安开元电子实业有限公司
机械工业出版社 机械工业出版社
第7章 管理间子系统工程技术
7.2.4 阅读建筑物图纸和管理间编号 在管理间位置的确定前，索取和认真阅读建筑物设计图纸是必 要的，通过阅读建筑物图纸掌握建筑物的土建结构、强电路 径、弱电路径，特别是主要电器管理和电源插座的安装位置， 重点掌握管理间附近的电器管理、电源插座、暗埋管线等。 管理间的命名和编号也是非常重要的一项工作，也直接涉及每 条缆线的命名，因此管理间命名首先必须准确表达清楚该管理 间的位置或者用途，这个名称从项目设计开始到竣工验收及后 续维护必须保持一致。如果出现项目投入使用后用户改变名称 或者编号时，必须及时制作名称变更对应表，作为竣工资料保 存。 管理间子系统使用色标来区分配线设备的性质，标明端接区域 、物理位置、编号、容量、规格等，以便维护人员在现场一目 了然地加以识别。综合布线使用三种标记：电缆标记、场标记 和插入标记。电缆和光缆的两端应采用不易脱落和磨损的不干 胶条标明相同的编号。 西安开元电子实业有限公司
网络综合布线项目六-任务三-管理间子系统工程技术课件
配线架标识
配线架常用的标识为粘性标识 不同的粘性适合于不同的表面
配线架标识
1、配线架标识的颜色及规格 （1）标识颜色：白色、黄色，橙色，红色，
蓝色，绿色。 （2）标识宽度:9.53mm和12.70mm，推荐使
用连续标识（根据不同端口数量长度，设定标识 长度）
配线架标识
2、配线架标识内容规范 配线架的编号方法应当包括机架和机柜的编号
他字符组成，布线系统内各同类型的器件与缆线 的标识符应具有同样特征（相同数量的字母和数 字等）。
2、建议按照“永久标识”的概念选择材料，标 识的寿命应能与布线系统的设计寿命相对应。
标识要求
3、标识应打印，不允许手工填写，应清晰可见、 易读取。聚酯、乙烯基或聚烯烃等材料通常是最 佳的选择。
4、对于户内和户外的使用的标识，应能够经受 环境的考验 。
线缆标识
3、连接的线缆上需要在两端都贴上标识标注其 远端和近端的地址。
线缆标识
4、规格及颜色 （1）覆盖保护膜标识 （2）旗形标识 （3）吊牌标识
线缆标识
线缆标识
5、位置及命名规范 ➢将标识固定在电缆的每一端，而不是在电缆上 做标记 ➢标识符号应平行于线缆，位置在距线缆末端 300mm ➢标识于线缆外层的可见部分。
5、要对所有的标识施建立管理文档。
线缆标识
1、 线缆标识的要求 ➢水平和主干子系统电缆在每一端都要标识。 ➢标识贴于电缆的每一端 ➢额外的电缆标识可以被要求在中间的位置
线缆标识
2、标识应用要求 ➢线缆标识要有一个耐用的底层 。 ➢推荐使用带白色打印区域和透明尾部的标识 。 ➢透明的尾部应该有足够的长度以包裹电缆一圈 和一圈半。
课后练习
一、填空题：
(完整word版)系统工程
系统工程第1章系统与系统工程1.1系统1。
1.1 系统概念的形成1.1。
2 系统的定义1.概念：具有一定功能的、相互间具有有机联系的、由许多要素或构成部分组成的一个的整体.2.系统概念的5个要点：(1)由两个或两个以上的元素组成(2)各元素之间相互联系、相互依赖、相互制约、相互作用(3)各元素协同运作,使"系统”作为整体具有各组成元素单独存在时所没有的某种特定功能(4)系统是运动和发展变化的，是动态的过程(5)“系统”的运动具有明确的目标1。
1.3 系统的特性1. 所有系统的6个共性：(1)层次性（2）整体性(3）集合性（4）相关性（5）目的性(6）环境适应性2. 系统工程研究对象的4个特性：（1)可控性（2）动态性(3）复杂性(4)自律性1.2管理系统1.2。
1 管理系统与系统管理1.管理系统:是以所研究的管理对象为系统,是整个社会系统的基本组成单元.2.管理：是社会系统中联系隔层子系统的纽带。
3.系统管理学：是在管理的基础上产生的一种新学说，即它强调在组织管理上运用一般系统理论及大系统理论,把过去各学派学说兼容并蓄，融为一体,建立通用的模式,寻求普遍的原则。
1。
2.2 管理系统的特点1.管理系统是一个具有多重反馈结构的社会系统。
2.管理系统往往是一个非线性的系统.3.管理系统中各变量之间存在着长时滞。
4.管理系统中原因和结果具有一定的分离性.5.管理系统具有明显的组织结构特性.1.2。
3 现代工业企业的系统特征1.工业企业系统是一个人-机系统。
2.工业企业系统是一个可分系统.3.工业企业是一个具有自适应能力的动态系统。
4.工业企业是一个投入产出系统。
5.工业企业是一个开放系统。
1.2.4 企业的系统模型1.环境与界限2.投入性质3.流量与流向4.转换过程5.产出的形式1.3系统工程1.3.1 系统工程的发展1。
3.2 系统工程的定义：系统工程就是从系统的观点出发，跨学科地考虑问题，运用工程的方法去研究和解决各种系统问题,以实现系统目标的综合最优化。
管理间子系统技术《综合布线系统PPT系列》
4、端接硬件的标记要求
信息插座上的每个接口位置应用中文明确标明“语音”、“数 据”、“光纤”等接口类型，以及楼层信息点序列号。
信息插座的一个插孔对应一个信息点编号。信息点编号一般由楼 层号、区号、设备类型代码和层内信息点序号组成。此编号将在插座 标识、配线架标识和一些管理文档中使用。
任务实施
【综合实训1】：壁挂式机柜安装。
基有很好的一致性，因此很适合于缠绕，并且能够经受弯曲。推 荐使用带白色打印区域和透明尾部的标识，这样当包裹电缆时可 以用透明尾部覆盖打印区域，起到保护作用。透明的尾部应该有 足够长度以包裹电缆一圈和一圈半。
知识准备
• 标识地址 连接的线缆上需要在两端都贴上标识标注其远端和近端的地址。
• 规格及颜色 覆盖保护膜标识：\电缆标识最常用的是覆盖保护膜标识，这种
5、实训设备、材料和工具 西元牌网络综合布线实训装置1套。 实训专用M6X16十字头螺钉，用于固定壁挂式机柜，每个机柜使用4 个。 十字头螺丝刀，长度150毫米，用于固定螺丝。一般每人1个。
6、实训步骤 …… (省略，见教材。 ）
认证测试
省略，见教材。。
谢谢
LOGO
一般设置在每个楼层的中间位置，主要安装建筑物楼 层配线设备，管理间子系统也是连接垂直子系统和水平 干线子系统的设备。当楼层信息Байду номын сангаас很多时，可以设置多 个管理间。
知识准备
6.1 管理间子系统概述
知识准备
6.2 管理间子系统设计
1、管理间子系统的规模 管理间的规模应按所服务的楼层范围及工作区面积来确定。如 果该层信息点数量不大于400个，水平线缆长度在90m范围以内， 宜设置一个管理间；当超出这一范围时宜设两个或多个管理间； 每层的信息点数量数较少，且水平线缆长度不大于90m的情况下， 宜几个楼层合设一个管理间。 对于低矮建筑与信息点较少的建筑而言，可考虑将管理间子系 统、干线子系统整合在设备间子系统中，在楼层中不设置管理间 子系统。
信息插座上的每个接口位置应用中文明确标明“语音”、“数 据”、“光纤”等接口类型，以及楼层信息点序列号。
信息插座的一个插孔对应一个信息点编号。信息点编号一般由楼 层号、区号、设备类型代码和层内信息点序号组成。此编号将在插座 标识、配线架标识和一些管理文档中使用。
任务实施
【综合实训1】：壁挂式机柜安装。
基有很好的一致性，因此很适合于缠绕，并且能够经受弯曲。推 荐使用带白色打印区域和透明尾部的标识，这样当包裹电缆时可 以用透明尾部覆盖打印区域，起到保护作用。透明的尾部应该有 足够长度以包裹电缆一圈和一圈半。
知识准备
• 标识地址 连接的线缆上需要在两端都贴上标识标注其远端和近端的地址。
• 规格及颜色 覆盖保护膜标识：\电缆标识最常用的是覆盖保护膜标识，这种
5、实训设备、材料和工具 西元牌网络综合布线实训装置1套。 实训专用M6X16十字头螺钉，用于固定壁挂式机柜，每个机柜使用4 个。 十字头螺丝刀，长度150毫米，用于固定螺丝。一般每人1个。
6、实训步骤 …… (省略，见教材。 ）
认证测试
省略，见教材。。
谢谢
LOGO
一般设置在每个楼层的中间位置，主要安装建筑物楼 层配线设备，管理间子系统也是连接垂直子系统和水平 干线子系统的设备。当楼层信息Байду номын сангаас很多时，可以设置多 个管理间。
知识准备
6.1 管理间子系统概述
知识准备
6.2 管理间子系统设计
1、管理间子系统的规模 管理间的规模应按所服务的楼层范围及工作区面积来确定。如 果该层信息点数量不大于400个，水平线缆长度在90m范围以内， 宜设置一个管理间；当超出这一范围时宜设两个或多个管理间； 每层的信息点数量数较少，且水平线缆长度不大于90m的情况下， 宜几个楼层合设一个管理间。 对于低矮建筑与信息点较少的建筑而言，可考虑将管理间子系 统、干线子系统整合在设备间子系统中，在楼层中不设置管理间 子系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管理间子系统一般根据楼层信息点的总数量和分布密度 情况设计，首先按照各个工作区子系统需求，确定每个 楼层工作区信息点总数量，然后确定水平子系统缆线长 度，最后确定管理间的位置，完成管理间子系统设计。
第7章 管理间子系统工程技术
7.2.2 需求分析 管理间的需求分析围绕单个楼层或者附近楼层的信息点 数量和布线距离进行，各个楼层的管理间最好安装在同 一个位置，也可以考虑功能不同的楼层安装在不同的位 置。根据点数统计表分析每个楼层的信息点总数，然后 估算每个信息点的缆线长度，特别注意最远信息点的缆 线长度，列出最远和最近信息点缆线的长度，宜把管理 间布置在信息点的中间位置，同时保证各个信息点双绞 线的长度不要超过90米。
图7-6（a）24口模块化配线架前端面板图示
图7-6（b） 24口模块化配线架后端
配线架前端面板可以安装相应标签以区分各个端口的用途，方便以后的线路 管理，配线架后端的BIX或110连接器都有清晰的色标， 方便线对按色标顺序端接。
第7章 管理间子系统工程技术
3.BIX交叉连接系统 BIX交叉连接系统是IBDN智能化大厦解决方案中常用的管理器 件，可以用于计算机网络、电话语音、安保等弱电布线系统。 BIX交叉连接系统主要由以下配件组成： （1）50，250，300线对的BIX安装架，如图7-7所示； （2）25对BIX连接器，如图7-8所示； （3）布线管理环，如图7-9所示； （4）标签条； （5）电缆绑扎带； （6）BIX跳插线，如图7-10所示。
管理间子系统中以配线架为主要设备，配线设备可直接安装在19寸机架或者 机柜上。
管理间房间面积的大小一般根据信息点多少安排和确定,如果信息点多，就应 该考虑一个单独的房间来放置,如果信息点很少时，也可采取在墙面安装机柜 的方式。
第7章 管理间子系统工程技术
7.2 管理间子系统的设计原则 7.2.1 设计步骤
第7章 管理间子系统工程技术
7.4 管理间子系统的工程技术 7.4.1机柜安装要求 7.4.2电源安装要求 7.4.3通信跳线架的安装 7.4.4网络配线架的安装 7.4.5交换机安装 7.4.6理线环的安装 7.4.7编号和标记 7.5管理间子系统的工程技术实训项目 7.5.1实训项目一 壁挂式机柜的安装 7.5.2实训项目二 铜缆配线设备的安装 7.6 工程经验
在综合布线系统中，管理间子系统包括了楼层配线间、二级交接 间、建筑物设备间的线缆、配线架及相关接插跳线等组成。通过 综合布线系统的管理间子系统，可以直接管理整个应用系统终端 设备，从而实现综合布线的灵活性、开放性和扩展性。
第7章 管理间子系统工程技术
管管管管管管
第7章 管理间子系统工程技术
3．管理间电源要求 管理间应提供不少于两个220V带保护接地的单相电源插座。 管理间如果安装电信管理或其它信息网络管理时，管理供电 应符合相应的设计要求。
4.管理间门要求 管理间应采用外开丙级防火门，门宽大于0.7m。
5.管理间环境要求 管理间内温度应为10～35℃，相对湿度宜为20％～80％。一 般应该考虑网络交换机等设备发热对管理间温度的影响，在 夏季必须保持管理间温度不超过35℃。
第7章 管理间子系统工程技术
7.2.6管理子系统连接器件 管理子系统的管理器件根据综合布线所用介质类型分为 两大类管理器件，即铜缆管理器件和光纤管理器件。这 些管理器件用于配线间和设备间的缆线端接，以构成一 个完整的综合布线系统。
第7章 管理间子系统工程技术
7.2.6.1 铜缆管理器件 铜缆管理器件主要有配线架、机柜及线缆相关管理附 件。配线架主要有110系列配线架和RJ45模块化配线架 两类。110系列配线架可用于电话语音系统和网络综合 布线系统，RJ45模块化配线架主要用于网络综合布线 系统。
第7章 管理间子系统工程技术
第7章 管理间子系统工程技术
7.1 管理间子系统的基本概念 7.1.1 什么是管理间子系统 7.1.2 管理间子系统的划分原则 7.2 管理间子系统的设计原则 7.2.1 设计步骤 7.2.2 需求分析 7.2.3 技术交流 7.2.4 阅读建筑物图纸和管理间编号 7.2.5设计原则 7.2.6管理子系统连接器件 7.2.6.1 铜缆管理器件 7.2.6.2 光纤管理器件 7.2.7 铜缆布线管理子系统设计 7.2.8 光缆布线管理子系统设计 7.3 管理间子系统的设计实例 7.3.1 设计实例1 建筑物竖井内安装方式 7.3.2 设计实例2 建筑物楼道明装方式 7.3.3 设计实例3 建筑物楼道半嵌墙安装方式 7.3.4 设计实例4 4层旧楼，单元为一个管理间
第7章 管理间子系统工程技术
7.2.5设计原则
1．管理间数量的确定 每个楼层一般宜至少设置1个管理间（电信间）。如果特殊情 况下，每层信息点数量较少，且水平缆线长度不大于90m情况 下，宜几个楼层合设一个管理间。
管理间数量的设置宜按照以下原则： 如果该层信息点数量不大于400个，水平缆线长度在90m范围 以内，宜设置一个管理间，当超出这个范围时宜设两个或多 个管理间。 在实际工程应中，为了方便管理和保证网络传输速度或者节 约布线成本，例如学生公寓，信息点密集，使用时间集中， 楼道很长，也可以按照100—200个信息点设置一个管理间， 将管理间机柜明装在楼道。
西安开元 管 管 管 管 管 管
电子公司
管管管管管管
s369 .com
交大
s369
开元
.com
交大 开元
交大
s369
开元
.com
s369 .com
西安开元电子实业有限公司
交大
s369
开元
.cቤተ መጻሕፍቲ ባይዱm
图7-1管理间子系统示意图
第7章 管理间子系统工程技术
7.1.2 管理间子系统的划分原则
图7-2 AVAYA 110A配线架
图7-3 AVAYA 110P配线架
第7章 管理间子系统工程技术
110A配线架有100对和300对两种规格，可以根据系统安装要求 使用这两种规格的配线架进行现场组合。110A配线架由以下配 件组成： （1）100或300对线的接线块； （2）3对、4对或5对线的110C连接块，如图7-4所示； （3）底板； （4）理线环； （5）跳插软线； （6）标签条。
第7章 管理间子系统工程技术
1.110系列配线架 110系列配线架产品各个厂家基本相似，有些厂家还根据应用特点不同细分不 同类型的产品。例如，AVAYA公司的SYSTIMAX综合布线产品将110系列配 线架分为两大类，即110A和110P。110A配线架采用夹跳接线连接方式，可以 垂直叠放便于扩展，比较适合于线路调整较少、线路管理规模较大的综合布 线场合，如图7-2所示。110P配线架采用接插软线连接方式，管理比较简单但 不能垂直叠放，较适合于线路管理规模较小的场合，如图7-3所示。
第7章 管理间子系统工程技术
7.1 管理间子系统的基本概念 7.1.1 什么是管理间子系统 管理间子系统（AdministrationSubsystem）由交连、互联和I/O组 成。管理间为连接其它子系统提供手段，它是连接垂直干线子系 统和水平干线子系统的设备，其主要设备是配线架、交换机、机 柜和电源。管理间子系统如图7-1所示。
管理间（电信间)主要为楼层安装配线设备(为机柜、机架、机箱等安装方式) 和楼层计算机网络设备(HUB或SW)的场地，并可考虑在该场地设置缆线竖井 等电位接地体、电源插座、UPS配电箱等设施。在场地面积满足的情况下，也 可设置建筑物安防、消防、建筑设备监控系统、无线信号等系统的布缆线槽 和功能模块的安装。如果综合布线系统与弱电系统设备合设于同一场地，从 建筑的角度出发，一般也称为弱电间。
现在，许多大楼在综合布线时都考虑在每一楼层都设立一个管理间，用来管 理该层的信息点，改变了以住几层共享一个管理间子系统的做法，这也是综 合布线的发展趋势。
管理间子系统设置在楼层配线房间，是水平系统电缆端接的场所，也是主干 系统电缆端接的场所。它由大楼主配线架、楼层分配线架、跳线、转换插座 等组成。用户可以在管理间子系统中更改、增加、交接、扩展缆线。从而改 变缆线路由。
第7章 管理间子系统工程技术
7.2.3 技术交流 在进行需求分析后，要与用户进行技术交流，不仅要与 技术负责人交流，也要与项目或者行政负责人进行交流 ，进一步充分和广泛的了解用户的需求，特别是未来的 扩展需求。在交流中重点了解规划的管理间子系统附近 的电源插座、电力电缆、电器管理等情况。在交流过程 中必须进行详细的书面记录，每次交流结束后要及时整 理书面记录，这些书面记录是初步设计的依据。
第7章 管理间子系统工程技术
2．管理间面积 GB50311-2007中规定管理间的使用面积不应小于5m2，也可根 据工程中配线管理和网络管理的容量进行调整。一般新建楼房 都有专门的垂直竖井，楼层的管理间基本都设计在建筑物竖井 内，面积在3平方米左右。在一般小型网络综合布线系统工程 中管理间也可能只是一个网络机柜。 一般旧楼增加网络综合布线系统时，可以将管理间选择在楼道 中间位置的办公室，也可以采取壁挂式机柜直接明装在楼道， 作为楼层管理间。 管理间安装落地式机柜时，机柜前面的净空不应小于800mm， 后面的净空不应小于600mm，方便施工和维修。安装壁挂式机 柜时，一般在楼道安装高度不小于1.8米。
第7章 管理间子系统工程技术
7.2.4 阅读建筑物图纸和管理间编号
在管理间位置的确定前，索取和认真阅读建筑物设计图纸是必 要的，通过阅读建筑物图纸掌握建筑物的土建结构、强电路 径、弱电路径，特别是主要电器管理和电源插座的安装位置， 重点掌握管理间附近的电器管理、电源插座、暗埋管线等。
管理间的命名和编号也是非常重要的一项工作，也直接涉及每 条缆线的命名，因此管理间命名首先必须准确表达清楚该管理 间的位置或者用途，这个名称从项目设计开始到竣工验收及后 续维护必须保持一致。如果出现项目投入使用后用户改变名称 或者编号时，必须及时制作名称变更对应表，作为竣工资料保 存。
第7章 管理间子系统工程技术
7.2.2 需求分析 管理间的需求分析围绕单个楼层或者附近楼层的信息点 数量和布线距离进行，各个楼层的管理间最好安装在同 一个位置，也可以考虑功能不同的楼层安装在不同的位 置。根据点数统计表分析每个楼层的信息点总数，然后 估算每个信息点的缆线长度，特别注意最远信息点的缆 线长度，列出最远和最近信息点缆线的长度，宜把管理 间布置在信息点的中间位置，同时保证各个信息点双绞 线的长度不要超过90米。
图7-6（a）24口模块化配线架前端面板图示
图7-6（b） 24口模块化配线架后端
配线架前端面板可以安装相应标签以区分各个端口的用途，方便以后的线路 管理，配线架后端的BIX或110连接器都有清晰的色标， 方便线对按色标顺序端接。
第7章 管理间子系统工程技术
3.BIX交叉连接系统 BIX交叉连接系统是IBDN智能化大厦解决方案中常用的管理器 件，可以用于计算机网络、电话语音、安保等弱电布线系统。 BIX交叉连接系统主要由以下配件组成： （1）50，250，300线对的BIX安装架，如图7-7所示； （2）25对BIX连接器，如图7-8所示； （3）布线管理环，如图7-9所示； （4）标签条； （5）电缆绑扎带； （6）BIX跳插线，如图7-10所示。
管理间子系统中以配线架为主要设备，配线设备可直接安装在19寸机架或者 机柜上。
管理间房间面积的大小一般根据信息点多少安排和确定,如果信息点多，就应 该考虑一个单独的房间来放置,如果信息点很少时，也可采取在墙面安装机柜 的方式。
第7章 管理间子系统工程技术
7.2 管理间子系统的设计原则 7.2.1 设计步骤
第7章 管理间子系统工程技术
7.4 管理间子系统的工程技术 7.4.1机柜安装要求 7.4.2电源安装要求 7.4.3通信跳线架的安装 7.4.4网络配线架的安装 7.4.5交换机安装 7.4.6理线环的安装 7.4.7编号和标记 7.5管理间子系统的工程技术实训项目 7.5.1实训项目一 壁挂式机柜的安装 7.5.2实训项目二 铜缆配线设备的安装 7.6 工程经验
在综合布线系统中，管理间子系统包括了楼层配线间、二级交接 间、建筑物设备间的线缆、配线架及相关接插跳线等组成。通过 综合布线系统的管理间子系统，可以直接管理整个应用系统终端 设备，从而实现综合布线的灵活性、开放性和扩展性。
第7章 管理间子系统工程技术
管管管管管管
第7章 管理间子系统工程技术
3．管理间电源要求 管理间应提供不少于两个220V带保护接地的单相电源插座。 管理间如果安装电信管理或其它信息网络管理时，管理供电 应符合相应的设计要求。
4.管理间门要求 管理间应采用外开丙级防火门，门宽大于0.7m。
5.管理间环境要求 管理间内温度应为10～35℃，相对湿度宜为20％～80％。一 般应该考虑网络交换机等设备发热对管理间温度的影响，在 夏季必须保持管理间温度不超过35℃。
第7章 管理间子系统工程技术
7.2.6管理子系统连接器件 管理子系统的管理器件根据综合布线所用介质类型分为 两大类管理器件，即铜缆管理器件和光纤管理器件。这 些管理器件用于配线间和设备间的缆线端接，以构成一 个完整的综合布线系统。
第7章 管理间子系统工程技术
7.2.6.1 铜缆管理器件 铜缆管理器件主要有配线架、机柜及线缆相关管理附 件。配线架主要有110系列配线架和RJ45模块化配线架 两类。110系列配线架可用于电话语音系统和网络综合 布线系统，RJ45模块化配线架主要用于网络综合布线 系统。
第7章 管理间子系统工程技术
第7章 管理间子系统工程技术
7.1 管理间子系统的基本概念 7.1.1 什么是管理间子系统 7.1.2 管理间子系统的划分原则 7.2 管理间子系统的设计原则 7.2.1 设计步骤 7.2.2 需求分析 7.2.3 技术交流 7.2.4 阅读建筑物图纸和管理间编号 7.2.5设计原则 7.2.6管理子系统连接器件 7.2.6.1 铜缆管理器件 7.2.6.2 光纤管理器件 7.2.7 铜缆布线管理子系统设计 7.2.8 光缆布线管理子系统设计 7.3 管理间子系统的设计实例 7.3.1 设计实例1 建筑物竖井内安装方式 7.3.2 设计实例2 建筑物楼道明装方式 7.3.3 设计实例3 建筑物楼道半嵌墙安装方式 7.3.4 设计实例4 4层旧楼，单元为一个管理间
第7章 管理间子系统工程技术
7.2.5设计原则
1．管理间数量的确定 每个楼层一般宜至少设置1个管理间（电信间）。如果特殊情 况下，每层信息点数量较少，且水平缆线长度不大于90m情况 下，宜几个楼层合设一个管理间。
管理间数量的设置宜按照以下原则： 如果该层信息点数量不大于400个，水平缆线长度在90m范围 以内，宜设置一个管理间，当超出这个范围时宜设两个或多 个管理间。 在实际工程应中，为了方便管理和保证网络传输速度或者节 约布线成本，例如学生公寓，信息点密集，使用时间集中， 楼道很长，也可以按照100—200个信息点设置一个管理间， 将管理间机柜明装在楼道。
西安开元 管 管 管 管 管 管
电子公司
管管管管管管
s369 .com
交大
s369
开元
.com
交大 开元
交大
s369
开元
.com
s369 .com
西安开元电子实业有限公司
交大
s369
开元
.cቤተ መጻሕፍቲ ባይዱm
图7-1管理间子系统示意图
第7章 管理间子系统工程技术
7.1.2 管理间子系统的划分原则
图7-2 AVAYA 110A配线架
图7-3 AVAYA 110P配线架
第7章 管理间子系统工程技术
110A配线架有100对和300对两种规格，可以根据系统安装要求 使用这两种规格的配线架进行现场组合。110A配线架由以下配 件组成： （1）100或300对线的接线块； （2）3对、4对或5对线的110C连接块，如图7-4所示； （3）底板； （4）理线环； （5）跳插软线； （6）标签条。
第7章 管理间子系统工程技术
1.110系列配线架 110系列配线架产品各个厂家基本相似，有些厂家还根据应用特点不同细分不 同类型的产品。例如，AVAYA公司的SYSTIMAX综合布线产品将110系列配 线架分为两大类，即110A和110P。110A配线架采用夹跳接线连接方式，可以 垂直叠放便于扩展，比较适合于线路调整较少、线路管理规模较大的综合布 线场合，如图7-2所示。110P配线架采用接插软线连接方式，管理比较简单但 不能垂直叠放，较适合于线路管理规模较小的场合，如图7-3所示。
第7章 管理间子系统工程技术
7.1 管理间子系统的基本概念 7.1.1 什么是管理间子系统 管理间子系统（AdministrationSubsystem）由交连、互联和I/O组 成。管理间为连接其它子系统提供手段，它是连接垂直干线子系 统和水平干线子系统的设备，其主要设备是配线架、交换机、机 柜和电源。管理间子系统如图7-1所示。
管理间（电信间)主要为楼层安装配线设备(为机柜、机架、机箱等安装方式) 和楼层计算机网络设备(HUB或SW)的场地，并可考虑在该场地设置缆线竖井 等电位接地体、电源插座、UPS配电箱等设施。在场地面积满足的情况下，也 可设置建筑物安防、消防、建筑设备监控系统、无线信号等系统的布缆线槽 和功能模块的安装。如果综合布线系统与弱电系统设备合设于同一场地，从 建筑的角度出发，一般也称为弱电间。
现在，许多大楼在综合布线时都考虑在每一楼层都设立一个管理间，用来管 理该层的信息点，改变了以住几层共享一个管理间子系统的做法，这也是综 合布线的发展趋势。
管理间子系统设置在楼层配线房间，是水平系统电缆端接的场所，也是主干 系统电缆端接的场所。它由大楼主配线架、楼层分配线架、跳线、转换插座 等组成。用户可以在管理间子系统中更改、增加、交接、扩展缆线。从而改 变缆线路由。
第7章 管理间子系统工程技术
7.2.3 技术交流 在进行需求分析后，要与用户进行技术交流，不仅要与 技术负责人交流，也要与项目或者行政负责人进行交流 ，进一步充分和广泛的了解用户的需求，特别是未来的 扩展需求。在交流中重点了解规划的管理间子系统附近 的电源插座、电力电缆、电器管理等情况。在交流过程 中必须进行详细的书面记录，每次交流结束后要及时整 理书面记录，这些书面记录是初步设计的依据。
第7章 管理间子系统工程技术
2．管理间面积 GB50311-2007中规定管理间的使用面积不应小于5m2，也可根 据工程中配线管理和网络管理的容量进行调整。一般新建楼房 都有专门的垂直竖井，楼层的管理间基本都设计在建筑物竖井 内，面积在3平方米左右。在一般小型网络综合布线系统工程 中管理间也可能只是一个网络机柜。 一般旧楼增加网络综合布线系统时，可以将管理间选择在楼道 中间位置的办公室，也可以采取壁挂式机柜直接明装在楼道， 作为楼层管理间。 管理间安装落地式机柜时，机柜前面的净空不应小于800mm， 后面的净空不应小于600mm，方便施工和维修。安装壁挂式机 柜时，一般在楼道安装高度不小于1.8米。
第7章 管理间子系统工程技术
7.2.4 阅读建筑物图纸和管理间编号
在管理间位置的确定前，索取和认真阅读建筑物设计图纸是必 要的，通过阅读建筑物图纸掌握建筑物的土建结构、强电路 径、弱电路径，特别是主要电器管理和电源插座的安装位置， 重点掌握管理间附近的电器管理、电源插座、暗埋管线等。
管理间的命名和编号也是非常重要的一项工作，也直接涉及每 条缆线的命名，因此管理间命名首先必须准确表达清楚该管理 间的位置或者用途，这个名称从项目设计开始到竣工验收及后 续维护必须保持一致。如果出现项目投入使用后用户改变名称 或者编号时，必须及时制作名称变更对应表，作为竣工资料保 存。
