机电工程图纸深化计划及措施

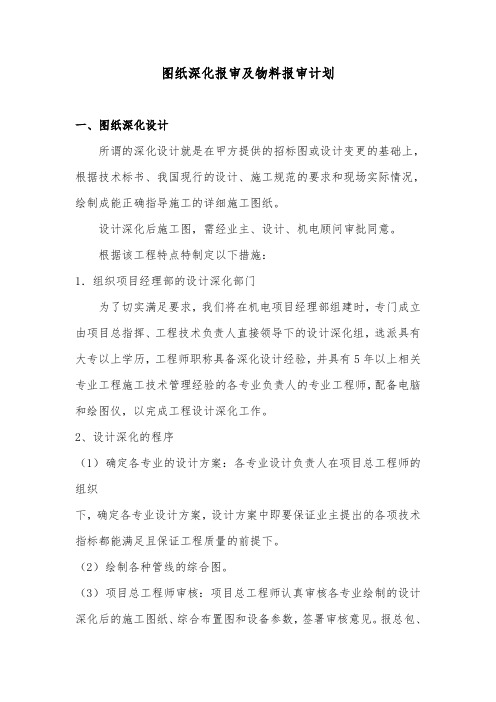

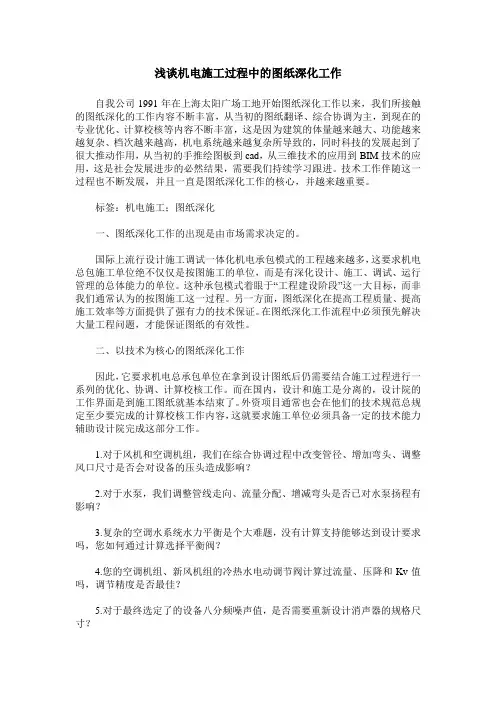

图纸深化报审及物料报审计划一、图纸深化设计所谓的深化设计就是在甲方提供的招标图或设计变更的基础上，根据技术标书、我国现行的设计、施工规范的要求和现场实际情况，绘制成能正确指导施工的详细施工图纸。

设计深化后施工图，需经业主、设计、机电顾问审批同意。

根据该工程特点特制定以下措施：1．组织项目经理部的设计深化部门为了切实满足要求，我们将在机电项目经理部组建时，专门成立由项目总指挥、工程技术负责人直接领导下的设计深化组，选派具有大专以上学历，工程师职称具备深化设计经验，并具有5年以上相关专业工程施工技术管理经验的各专业负责人的专业工程师，配备电脑和绘图仪，以完成工程设计深化工作。

2、设计深化的程序（1）确定各专业的设计方案：各专业设计负责人在项目总工程师的组织下，确定各专业设计方案，设计方案中即要保证业主提出的各项技术指标都能满足且保证工程质量的前提下。

（2）绘制各种管线的综合图。

（3）项目总工程师审核：项目总工程师认真审核各专业绘制的设计深化后的施工图纸、综合布置图和设备参数，签署审核意见。

报总包、机电顾问审批。

（4）业主、设计（机电顾问）、总包审批：收到机电承包商图纸七天之内，应签署审批意见，有不同意见，我司将按照修改意见修改施工图再报批，同意则在图上盖章，返还承包商，付诸工程实施。

二、主要工程材料、设备的选定本工程材料、设备的选用及采购工作量十分巨大，能否将本工程所需的材料、设备选定、订货将直接决定本工程能否按期完工。

因此材料、设备的选定及采购是十分重要的。

我们将本项工作作为一个重点来抓。

1、本次投标中，我们将根据本工程所需的主要材料、设备情况，从我公司材料、设备合格分供方中选定一些较具实力的合格分供方，并在标书中明确主要材料、设备拟选用的品牌和厂家。

在拟选定厂家时，不但要保证材料设备的质量和供货周期，而且要保证在同类品牌中价格也较低。

对经总包、监理考察后业主同意的合格材料、设备量较大的，做好拟选定2个及2个以上厂家，以保证工程的总工期。

机电深化设计方案机电深化设计方案1.机电深化设计标准深化设计的主要任务是对主要管道和设备进行复核，对机房和管井内设备和管道进行布置，根据控制标高调整管道的综合排布和重点部位的剖面详图。

深化设计的实施和管理控制要点包括：对设计要求的各系统功能和设备各项参数有充分的理解；完善各专业系统和参数的复核，并了解相关行业类似产品的情况和行业发展动态；根据当前各系统的适用规范或行业标准，对相关参数进行一个粗略的核定，并对差距大的提出调整意见和计算数据；协调配合土建和其他分包，要求所有专业的人员配合，对图纸进行集中的会审；协调各专业的管线布置和标高，对确实无法满足要求的及时与业主和设计院沟通解决。

2.机电综合平面图及剖面详图在深化设计时，要考虑经济合理的综合支架规格和形式，管道排布要考虑支架的空间。

同时，应充分考虑管线上配件的空间、施工的操作空间和后期的维护空间，合理安排出图时间，确保后期的施工不受影响。

重点部位或管线较多的部位的剖面详图应该绘制，并根据综合平面图的布置，合理调整本专业系统管线的走向和布置。

此外，要保证本专业的完整性，并合理美观地设置联合支架，解决复杂密集管线支架的有效布置。

3.管井等专业深化大样详图在深化设计时，应熟悉每根管线的连接形式，根据其连接形式的不同布置合理的操作空间。

管线的排布要充分考虑管井内阀门等配件的安装空间和操作空间，并预留管井的维修操作空间。

此外，要保证管线的完整性，并对每个设备的规格尺寸、运行重量等都有详细的数据，重点协调了解其他分包和指定分包的设备的规格尺寸。

对有基础预埋件或减震措施的要标注其预埋件的种类、规格型号和定位尺寸。

加强和精装修等专业的协调，了解吊顶板、幕墙等的安装尺寸，合理调整末端的风口、灯具、喷头等的布置。

4.设备（基础）定位图5.吊顶天花配合图深化设计应遵循一系列原则，包括设计图纸清晰、美观、便于施工、经济、满足使用功能等。

这些原则在表1-2中列出，包括不得对原设计师的设计原则改变、严格按照国家专业施工及验收规范及设计规范等的要求进行深化设计等。

目录❑1. 深化设计简述❑2. 深化设计内容及流程❑3. BIM工作流程❑4.工程实例深化设计是指在工程实施过程中对招标图纸或原施工图的补充与完善，使之成为可以现场实施的施工图。

能够更好的为甲方服务，满足现场不断变化的需要。

优化设计方案在现场实施的过程，是为了达到在满足功能的前提下降低成本，为企业创造更多利润。

降低了建设单位投资成本、降低了承包方的施工成本，同时也节约了社会财富的使用。

1.功能适用：满足使用功能，不带缺陷竣工移交。

2.易维护：充分考虑物业使用及后期维护方面。

3.节能环保：设备选型时选择节能环保产品，系统优化，降低能效。

4.耐久性：设备、管线及固定措施经久耐用。

5.安全稳定：系统稳定运行、管线安装安全。

6.美观：排布整齐美观，标识清晰。

深化设计目的1.加深对业主需求的理解，及时按照业主要求调整设计方案。

2.弥补原设计不足，减少因此造成的各种损失。

3.节省资源。

4.优化后期服务5.成本控制对业主1.工程总承包（EPC)能力的必须条件，提升企业竞争力，与国际接轨的必经途径2.产品品质提升最大限度的增加建筑使用空间；综合协调机房及各楼层平面区域或吊顶内各专业的路由，确保在有效的空间内合理布置各专业的管线，以保证装饰吊顶的高度，同时保证机电各专业的有序施工。

3.提高施工效率降低作业难度4.提高经济效益减少由于管线冲突造成的二次施工。

对施工单位EPC ：设计、采购、施工的工程总承包MEP ：机械、电气、管道的机电工程BIM ：建筑信息模型CSD ：管线综合图CBWD ：综合机电预留预埋图PD ：给排水专业AC ：暖通专业EL ：强电专业ELV ：弱电专业FS ：消火栓系统ZP ：自动喷淋系统专业术语综合管线图和剖面图、设备运输线路图、综合留洞图、土建配合条件图、机房深化综合图、管井综合图、专业优化图、施工作业图、支、吊架平面布置图、大样图、细节详图、专业系统图、精装修点位图，大型机房及管线密集处的BIM图纸。

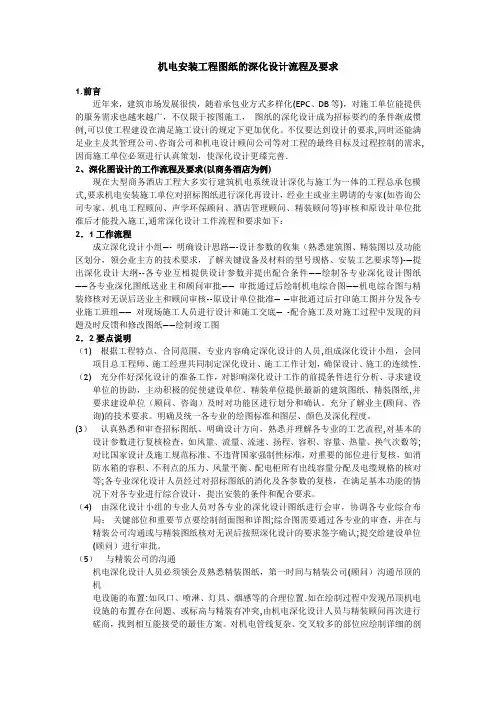

机电安装工程图纸的深化设计流程及要求1.前言近年来，建筑市场发展很快，随着承包业方式多样化(EPC、DB等)，对施工单位能提供的服务需求也越来越广，不仅限于按图施工，图纸的深化设计成为招标要约的条件渐成惯例,可以使工程建设在满足施工设计的规定下更加优化。

不仅要达到设计的要求,同时还能满足业主及其管理公司、咨询公司和机电设计顾问公司等对工程的最终目标及过程控制的需求,因而施工单位必须进行认真策划，使深化设计更臻完善.2、深化图设计的工作流程及要求(以商务酒店为例)现在大型商务酒店工程大多实行建筑机电系统设计深化与施工为一体的工程总承包模式,要求机电安装施工单位对招标图纸进行深化再设计，经业主或业主聘请的专家(如咨询公司专家、机电工程顾问、声学环保顾问、酒店管理顾问、精装顾问等)审核和原设计单位批准后才能投入施工,通常深化设计工作流程和要求如下：2．1工作流程成立深化设计小组—- 明确设计思路—-设计参数的收集（熟悉建筑图、精装图以及功能区划分，领会业主方的技术要求，了解关键设备及材料的型号规格、安装工艺要求等)-—提出深化设计大纲--各专业互相提供设计参数并提出配合条件——绘制各专业深化设计图纸——各专业深化图纸送业主和顾问审批——审批通过后绘制机电综合图——机电综合图与精装修核对无误后送业主和顾问审核--原设计单位批准——审批通过后打印施工图并分发各专业施工班组——对现场施工人员进行设计和施工交底—-配合施工及对施工过程中发现的问题及时反馈和修改图纸——绘制竣工图2．2要点说明（1) 根据工程特点、合同范围、专业内容确定深化设计的人员,组成深化设计小组，会同项目总工程师、施工经理共同制定深化设计、施工工作计划，确保设计、施工的连续性. （2) 充分作好深化设计的准备工作，对影响深化设计工作的前提条件进行分析、寻求建设单位的协助，主动积极的促使建设单位、精装单位提供最新的建筑图纸、精装图纸,并要求建设单位（顾问、咨询）及时对功能区进行划分和确认。

深化设计的技术管理措施1.深化设计图纸会审依据与确认程序深化设计图纸会审应依据于绿色施工“四节一环保”各项指标和已有的主体设计方的图纸及其所依据的设计规范, 以本专业设计图纸为基础, 纳入其他专业与本专业界面相关的图纸, 务必使装饰深化设计图纸作为所有机电末端定位的基础。

深化设计的图纸均需经过主体设计方的确认方可生效, 方可作为施工方进行施工的依据。

由于本项目的极其紧张的工期, 如何避免深化设计从出图至确认阶段之间的反复工作, 对于缩短深化设计的时间至关重要。

深化设计的出图依据及确认依据, 除了主体设计方提供的施工图纸外, 深化设计进程中的设计协调会议记录也应该作为深化设计的重要依据。

由于有些项目的规模性, 复杂程度高, 工期短的特点, 施工图纸肯定存在不尽完善的问题。

主体设计方应定期频繁地主持召开各相关专业设计均参与的设计协调会, 尽量做到会议现场解决问题。

同时, 协调会议的纪录应作为深化设计的重要出图依据反映于深化图纸中, 由主体设计方及咨询设计方进行最终确认。

这样, 能够保证深化设计的出图及确认均能准确, 有效, 快速地进行, 使深化设计的时间减少至最短。

2.深化设计图纸编号系统及指示系统深化设计图纸应以原主体设计方提供的施工图纸为基础。

有效的图纸编号系统及图纸当中修改增加部分的指示系统, 可以使主体设计方在审核深化图纸的时候, 非常明确深化图纸与原设计图纸的对应关系, 从而大大缩短图纸的确认周期；而且, 明确的修改指示, 可以非常容易地界定主体设计方与深化设计方的相互责任, 同时使业主, 监理, 施工方及其他相关专业均明确变动调整的部位, 方便接下来的一系列工作。

2.1在深化图纸的编号系统上, 延续原主体设计方的图纸编号系统, 在原图号前增加深化设计单位的标志, 同时若图纸有延伸, 则在图号后增加编号。

2.2对图纸版号的修改应有说明, 明确修改的时间, 原因及依据。

两者结合, 保证图纸的变更有序, 清晰。

机电工程图纸深化设计1深化设计组织架构1.1深化设计组织架构图1.2深化设计相关人员职责机电工程师 机电施工技术员机电施工技术员 BIM 绘制人员2深化设计软件应用本工程机电系统齐全，管线多，特别是机房、地库、管井等部位，管线布置非常密集。

对此，我单位将利用自身优势，以深化设计为技术手段，现场设置深化设计部，由具有丰富设计和施工经验的专业人员负责工程的深化设计工作。

采用AutoCAD、BIM建筑信息建模技术等专业软件进行深化设计。

对我司施工的主要机房机电设备、管线计算机三维模型，绘制三维效果图。

与设计院及其他相关专业承包商密切联系，相互协作，在施工过程中充分领会设计意图，高标准完成机电工程施工。

不同的深化设计部位有不同的要求，所表达的重点也有所不同。

我单位将根据各种软件不同的特点，合理运用，使深化设计更好的指导施工。

3深化设计流程管理和质量控制3.1深化设计流程管理3.2深化设计内容3.2.1深化设计工作内容3.3深化设计质量控制3.3.1深化设计的原则机电各专业管线综合平衡深化设计过程中应与设计院保持紧密联系，密切合作。

机电深化设计是在原设计的基础上，根据现场施工工艺的要求以及施工配合、施工定位的需要进行图纸的补充说明。

深化设计过程应遵循下表的原则：3.3.2深化设计绘图原则我单位在深化设计过程中应积极与土建及其它分包紧密配合，相互协调，严格遵循以下原则：4深化设计组织协调本工程机电系统复杂，专业分包商多。

作为主要机电承包商，除做好本次招标范围内电气、给排水、通风、消防系统的综合布置与现场施工配合，还将协调本工程所有机电专业管线，从而使各机电专业分包紧密配合，现场施工紧张有序进行。

施工中，各专业管线综合平衡协调和管理包括以下几个方面的内容：1机电各专业管线综合平衡协调和管理工作流程为保证各项工作顺利实施，避免各专业管线冲突，减少现场返工，我项目部将制定一系列协调、管理流程，并不断完善，规范各专业分包商各项工作，保证工作有条不紊地进行。

深化设计管理本工程机电安装，安装工程专业较多，各专业管线的布置路线交叉情况较为复杂，特别是设备间各专业管线更为复杂，为保证现场施工的顺利进行，确保工程满足业主的使用功能需要、达到设计意图，整体质量、工期目标达到项目的整体目标，我们将由本机电安装部深化设计小组牵头，联合消防工程等各施工专业分包队伍，与土建包积极合作，与设计院及时沟通，紧密配合进行本工程施工图纸的深化设计工作。

13.1 深化设计原则深化设计是指按照设计师的设计图纸提出的做法要求，由机电安装单位进行的具体细部设计，它是将施工各阶段的各节点细部做法进行认真的研究、选择最佳设计方案，并以设计图纸形式，报设计、业主审核批准，作为正式施工用图纸。

它是保证工程顺利进行按时完工和保证工程质量的关键所在。

在施工前将根据我们丰富的施工经验结合设计图，组织既有理论基础又有实际经验的技术人员进行深化设计。

（1）成立深化设计小组，每个专业配设计人员2名，并负责各分包的深化设计管理与协调工作。

（2）认真做好图纸会审，图纸会审之前，施工人员应认真熟悉图纸，通过图纸会审，领会设计意图，涵盖各分包系统绘制配合总图，包括机电综合施工图。

图纸内容能清楚反映所有管道安装的标高、宽度定位及有关与结构准确关系。

包括详细的平面、立面和剖面图。

总体效果既能满足设计要求与验收规范，又能考虑交叉施工的合理性以及今后的维修方便，尽可能减少返工现象的发生。

（3）经过对设计图纸进行施工深化并报审批之后，制定施工方案并进行评审，在评审的基础上对施工方案进行优化，经审批后的施工方案作为指导安装施工规范行为的重要技术文件之一。

施工方案强调技术先进，经济适用，可操作性强。

（4）加强各专业间的协调，技术部要经常组织土建、强、弱电安装、热力管道以及各专业分包协调处理专业间的交叉配合问题。

（5）认真对待审核后提出的修改意见，及时完善图纸。

（6）深化设计一经审核批准就成为正式施工图纸，各总分包单位应严格遵照执行。

机电深化设计的主要内容及⼯作流程深化设计⼯作⼿册机电深化设计的主要内容及⼯作流程深化设计⼯作⼿册1、主要依据1.1.业主提供的初设图或施⼯图1.2.合同⽂件中的设备明细表1.3.业主招标过程中对承包⽅的技术答疑回复1.4.相关的国家及⾏业规范2、机电深化设计的任务2.1.必须在完成本专业施⼯图审核及各专业间互审，充分理解设计意图的基础上进⾏，对施⼯图中存在的问题应即时汇总与原设计单位和业主确定处理⽅法。

2.2.必须结合本⼯程的施⼯⽅案和施⼯⼯艺，有针对性确定机电综合图设计的条件和适⽤⽅法。

2.3.合理布置各专业管线，最⼤限度的增加建筑使⽤空间，减少由于管线冲突造成的⼆次施⼯。

2.4.综合协调机房及各楼层平⾯区域或吊顶内各专业的路由，确保在有效的空间内合理布置各专业的管线，以保证吊顶的⾼度，同时保证机电各专业的有序施⼯。

2.5.综合排布机房及各楼层平⾯区域内机电各专业管线，协调机电与⼟建、精装修专业的施⼯冲突。

2.6.确定管线和预留洞的精确定位，减少对结构施⼯的影响2.7.弥补原设计不⾜，减少因此造成的各种损失。

2.8.核对各种设备的性能参数，提出完善的设备清单，并核定各种设备的订货技术要求，便于采购部门的采购。

同时将数据传达给设计以检查设备基础、⽀架是否符合要，协助结构设计绘制⼤型设备基础图。

2.9.合理布置各专业机房的设备位置，保证设备的运⾏维修、安装等⼯作有⾜够的平⾯空间和垂直空间。

2.10.综合协调竖向管井的管线布置，根据其管线的使⽤功能不同，使其安装位置有所变动使管线的安装⼯作顺利地完成，并能保证有⾜够多的空间完成各种管线的检修和更换⼯作。

2.11.完成竣⼯图的制作，及时收集和整理施⼯图的各种变更通知单。

在施⼯完成后，绘制出完成的竣⼯图，保证竣⼯图具有完整性和真实性。

3、机电深化设计⼯作在⼯程各阶段的主要内容3.1.项⽬投标报价阶段的主要内容3.2.项⽬施⼯前期的主要内容3.3.项⽬实施阶段的主要内容3.4.项⽬竣⼯阶段的主要内容4、机电深化设计组织机构图·总部深化设计组和项⽬深化设计部的分⼯，以及是否引⼊外协设计院等，将根据项⽬深化设计任务的难易程度及⼈员配置情况，在该项⽬的机电深化设计策划书中进⾏明确。

机电专业深化设计原则1.机电深化设计概述机电管线综合深化设计，就是将同一区域内的机电管线进行综合，根据不同管线的不同的性质、不同的功能、不同的施工要求、结合建筑装修的要求，进行统筹的管线位置排布。

随着社会的发展和科技的进步，建筑的功能越来越强大，智能化越来越高，建筑内的机电管线也越来越多，尤其是公共建筑，其机电管线密集而且复杂，施工难度更大，其中往往包括给排水、暖通、强弱电等各个专业和系统，多种管线交错排布，仅依靠设计单位提供的平面、系统图纸和少量节点图，无法达到依图施工的程度，经常会出现专业间交叉打架、拆改的现象，因此，机电管线综合深化设计工作就非常必要。

通过机电管线综合深化设计，可以更好的落实和调整工程建设方、监理及设计的各项要求，合理分布机电工程各专业管线的位置，可以最大限度实现设计和施工之间的衔接，为各机电专业的施工提供技术支持，为整体施工的顺利进行创造条件，满足项目质量要求高、工期紧的标准。

2.机电深化设计特点机电管线综合深化可以完善施工节点设计和施工详图设计；机电管线综合深化可以通过综合图纸解决在保证功能的情况下机电系统内部管线标高和位置问题，避免交叉时产生冲突，同时还要配合并满足结构及装修的各个位置的需要；机电管线综合深化可以在排布专业管线的同时考虑运行管理维修和二次施工要求；机电管线综合深化通过三维深化图，可以清楚地知道哪里有交叉、哪里有碰撞，更系统地展示平面图纸与实际施工之间的对应关系；通过管线综合深化设计，机电安装施工单位可以更好控制成本，比如可以采用综合支吊架，可以减少施工安装后的拆改工作量等。

3.机电深化设计准备机电管线综合深化的质量是机电工程进度的保证，为此必须配备充足的技术力量。

在深化设计人员的选择上，选择具有一定的设计基础和一定施工经验的技术人员，具备良好的专业素质及认真负责的工作态度，能熟练掌握AUTOCAD、REVITBIM 建模的使用。

深化设计人员要有明确的分工，成立专门的深化设计小组，并配备专用办公室、绘图工具和软件等。

1 对于本工程的需要深化设计的方案及阐述1.1深化设计管理方案施工总承包单位在工程实施过程中，是连接业主、设计院、监理公司和现场的桥梁，其主要职能是施工组织和协调。

在工程设计方面，施工单位要作为设计院的重要补充来协调和加强现场的设计管理工作，这也是施工单位在工程实施过程中重要的技术管理工作内容之一，因此我们特别单独列出来详细说明，上述工作主要体现在：依靠自身技术力量进行深化辅助设计、根据现场实际进行图纸审查、通过设计咨询了解设计意图、组织各专业单位进行设计交底、强化变更管理保障业主利益。

1.1.1深化设计对于本工程实施的重要性本工程建筑规模大，风格新颖独特，结构型式复杂，专业涉及多。

可以预见，施工图深化设计的顺利及时与否，将是影响本工程能否顺利施工的一个关键。

为此，我公司将充分发挥自有设计力量，在项目经理部下设置深化设计部，承担施工图深化设计及设计协调等工作，进一步深化设计施工图，并提交工程师认可，对不属于自营范围的工作，担负起设计协调的职责，保证工程的连续施工。

1.1.2本工程深化设计内容本工程的深化设计工作内容主要表现在：混凝土结构工程深化设计、幕墙工程深化设计、装饰装修深化设计、机电工程（含综合布线）的深化设计以及各专业之间的设计协调。

1.1.3深化设计管理流程1.1.3.1外幕墙工程施工图设计协调管理（1）总包商在现场配备幕墙专业工程师，对接幕墙工程分包商，协调幕墙设计与现场相关事宜。

（2）及时将结构工程设计变更信息通知幕墙工程分包商，确保幕墙深化设计与主体结构一致。

（3）协调幕墙工程设计进度，确保幕墙工程按总控进度计划插入施工。

1.1.3.2装修工程施工图设计协调管理（1）协调装修工程分包商根据工程总体进度制定详细的图纸设计计划，包括装修方案设计计划，顾问公司对装修设计方案的审定，装修施工图设计计划，装修方案消防报审计划等一系列分解计划。

（2）总包将积极协调装修工程设计和机电工程设计相互交叉问题，将矛盾消化解决在施工图设计阶段，避免因管、线、面打架或各专业不一致而导致的返工、拆改等工作。
