第三章GMV多联室内机组—R系列(R410A)注:R系列(R410A)多联室内机组可搭配GPd系列直流变频多联室外机组、GPdm系列模块化直流变频多联室外机组、GR (R410A)系列数码多联室外机组、GRm(R410A)系列模块化数码多联室外机组。
一、普通风管机1、产品特点◆普通静压的室内机配置四档风机室内机普通静压配置,符合家居环境的要求,能将凉爽/温暖均匀送至室内的每一处空间,风量小,噪音低。
四档风机配置,可根据实际的工程需要调整室内机的静压及风量,有效的解决了风声和风量的冲突问题。
◆灵活设置,均匀送风风管可根据用户需要灵活配置,在一个或多个房间里设置多个回风口和送风口,有效解决大面积居室或多个房间同时供应冷量或热量以及均匀送风的需要。
◆安装方便,简洁美观在工程安装过程中,可以根据需要选择圆形送风管或矩形送风管。
也可以根据回风位置及室内机安装位置的不同选择下部回风或后部回风。
◆换新风功能,改善室内空气品质可根据需要引入新鲜空气,改善室内空气品质。
2. 产品外形图GMV-R22P/Na; GMVL-R22P/Na GMV-R25P/Na; GMVL-R25P/NaGMV-R28P/Na; GMVL-R28P/Na GMV-R32P/Na; GMVL-R32P/NaGMV-R36P/Na; GMVL-R36P/Na GMV-R40P/Na; GMVL-R40P/NaGMV-R45P/Na; GMVL-R45P/Na GMV-R50P/Na; GMVL-R50P/NaGMV-R56P/Na; GMVL-R56P/Na GMV-R63P/Na; GMVL-R63P/NaGMV-R71P/Na; GMVL-R71P/Na GMV-R80P/Na; GMVL-R80P/NaGMV-R90P/NaS; GMVL-R90P/Na GMV-R100P/NaS;GMVL-R100P/NaGMV-R112P/NaS;GMVL-R112P/Na GMV-R125P/NaS;GMVL-R125P/NaGMV-R140P/NaS;GMVL-R140P/Na3. 风管式室内机性能参数表注:a. 本机组设计执行标准GB/T 18837-2002。
风管机系列直流变频风管送风式空调机组一、产品概述直流变频风管送风式空调机组是格力自主研发的第一代直流变频风管送风机,机组采用技术领先的直流变频压缩机和独特的外观设计,并优化了制冷系统和流场风道,使性能更佳、能效比更高、噪音更低、运行更为可靠,安装调试更为方便。
◆ 稳定可靠的系统设计a.业界领先的直流变频正弦波驱动控制技术,压缩机更柔和和无级变速运行,强有力的保证了压缩机在各频率下的可靠运行和能力输出;b.成熟的PI算法控制,为冷媒的精确调节和系统能力输出提供了保障;c.机组可在宽温度范围内连续可靠运行(制冷:10℃~48℃;制热:-15℃~24℃),极大降低了机组对使用环境要求的局限性;d.独特的系统控制,有效地避免了常规多联式空调在低负荷“大马拉小车”运行时带来的系统压力、温度、电流等异常问题,保证了系统在低负荷长期运行是安全、可靠的;◆直流变频技术,高效节能由于交流变频所用压缩机中电机为交流电机,交流电机磁场的建立需要定子电流来建立,因此需要一部分损耗,即二次铜损;直流变频所用压缩机中电机为PMSM或BLDC电机,而PMSM或BLDC电机磁场是永磁体的,即没有二次铜损。
目前研究表明PMSM电机的效率是最高的。
另外,直流变频180度矢量控制使得压缩机运行更平滑,通过频谱分析可知,直流变频压缩机谐波相对普通变频压缩机更小,电机发热量更小,更节能。
据统计,直流变频空调相对于普通空调每年可节约20%的电力。
◆直流变频风管送风式空调机组均采用环保冷媒R410A,实现了高能效,力求为人类环保事业做出贡献。
◆ 变频机组共同的特点.机组可在宽温度范围连续可靠运行(室外温度:制冷10℃~48℃;制热-15℃~24℃),最大范围满足用户需求;.根据用户需求系统输出可在10%~120%无级调节能力,机组运行频率可在20HZ~80Hz连续自由调节,这样不但在最大程度上保证了房间的舒适度而且大大地提高了节能效果;.由于实际的机组负荷多变,机组利用电子膨胀阀精确的流量调节特性,有力地保证了房间舒适性,可使得空调房间温度在±0.5℃范围内波动;.机组采用格力成熟的PI算法控制技术,分别判断室内外温度,室内机能力,设定温度等不同条件决定压缩机的能力输出,与其他厂家同类产品所采用的简单的根据室内机能力决定压缩机的能力输出相比,格力直流变频机组的运行频率连续平稳,冷媒控制更为精确,制冷速度更合理,环境温度与设定温度的差值更小;◆ 直流变频风管送风式空调机组的独特点:①②③④⑤①②③。
精心整理第二章A2系列风管送风式空调机组一、产品概述1、产品特点A2系列小风管空调机组是指由一台风冷室外机连接一台相同容量的直接蒸发式室内机构成单制冷系统,向一个区域直接提供处理后空气的空调机组。
机组容量范围2.6kW~14kW,是本公司自主研制开发的新型超薄空调机组,可广泛适用于家庭、宾馆、酒楼、餐厅、办公室、会议室等。
便捷的管理,看得见的经济实惠;可全面融入室内装潢设计,创造优雅和谐的环境,这就是格力二、产品性能与规格1.1机组安装基础安装之处应确保能充分承受机器重量且安装需水平,以避免引起人身伤害事故。
1.2机组位置与环境安装处应能确保机组免受暴晒和雨淋,能防尘、防台风、防地震的场所;应尽量免受火、易燃、易爆、易腐蚀性气体或废气的影响;采取适当的措施,尽可能减小噪音和振动;且保证有一定的换热、维修空间,使得机组通风流畅而可靠运行。
换热空间过小,将导致机组能力下降。
1.3机组管路连接为避免在连接管上冷凝结露连接管必须用保温材料和胶带包扎与空气隔绝;内外机组连接管长度、落差要在规定的范围内管长或者高度差过大,将导致机组能力下降,甚至影响可靠性。
1.4电气安装空调机组为Ⅰ类电器,请务必采取可靠接地措施,否则将带来触电或是火灾危险。
布线应按国家布线规则进行安装,电源线应有可靠的固定且线径保证足够大,必须安装可切断整个系统电源的空气开关和漏电开关,同时空气开关应同时具有磁脱扣和热脱扣功能,接线时请以机身所贴线路图为准。
2、产品外形尺寸2.1室外机外型尺寸1)7.5kW及其以下外机单位:mm 型号 A B C D EFG(R)2.6H/A2(O)760 320 530 540 286FG(R)3.5H/A2(O)FG(R)5H/A2(O)3.1室外机安装空间单位:mm 3.2室内机安装空间单位:mm 4、产品电气安装4.1机组外部接线图℃时所选用的规格,空气开关为温度40℃时所使用,空气开关为“D”型。
一、产品适用范围和地区机组容量范围为2.6~14kW。
适用环境温度:制冷运行范围室外温度18℃~48℃制热运行范围室外温度-15℃~24℃机组可全面融入室内装潢设计,创造优雅和谐的室内环境。
广泛适用于家庭、宾馆、酒楼、餐厅、办公室、会议室等场所。
二、产品规格和参数参数表参考说明书。
三、机组照片机组型号外形图内机外机热泵单冷FGR2.6/D、FG2.6/DFGR3.5/D、FG2.6/DFGR5/D、FG5/DFGR6.5/D、FG6.5/D FGR7.5/D-N2、FGR7.5/D-N3、FG7.5/D-N3FGR12/D-N2、FGR14/D-N2FGR12/D-N4、FG12/D-N4、FGR14/D-N4、FG14/D-N4四、功能特点1.紧凑型内机壳体D系列风管机内机深度754mm,厚度为300mm,壳体小巧适用于各种安装环境。
项目型号 A B C D E F GFG(R)2.6/D(I)856 571 875 220 600 790 581 FG(R)3.5/D(I)FG(R)5/D(I) 952 604 1028 266 696 903 624FG(R)6.5/D(I)FGR7.5/D-N2(I)1040 500 1130 300 754 1000 700FG(R)7.5/D-N3(I)FGR12/D-N2(I)FG(R)12/D-N4(I)1440 500 1530 300 754 1400 700 FGR14/D-N2(I)FG(R)14/D-N4(I)2.满足下回风和后回风通用安装的风机安装板风机安装板独特设计,可满足下回风和后回风两种安装方式,使工程安装更加灵活多变.后回风下回风3.高效蜗壳和风叶设计噪音更低高效的蜗壳和风叶设计使机组各个风档噪音更低,与竞争企业同类别产品相比噪音值低4dB-5dB。
蜗壳离心风叶4.独特的电气盒走线方式保证用户使用机组的安全性机内电器盒的元器件安装板分布在风机安装板两侧,且两侧部分各有一个机内过线孔(红圈),强电弱电分离,保证弱电信号传输可靠有效,增加用户使用的安全性。
目录一.产品型号表示方式 (1)二、产品特点 (1)三、微电脑控制系统 (2)四、风管送风式空调(热泵)机性能参数表 (3)五、性能参数修正 (7)六、机组外形及安装示意图 (8)七、风管安装示意图 (11)八、机组接线图 (13)九、集中控制功能 (14)十、电力参数 (15)十一、其它要求 (16)一.产品型号表示方式FG □□□□□(□)/A设计序号机组类型:O表示室外机;I表示室内机变频系统:P表示变频系统,定频系统不表示余压类型:H表示多余压;普通余压超薄型不表示制冷量:数字×kW电源类型:D表示单相电,三相电不表示空调类型:R表示热泵机,单冷机组不表示产品类型:表示FG系列风管送风式空调机组型号示例:(1)FGRD10H/A:表示名义制冷量为10kW、单向电、多余压热泵风管送风式空调机组。
(2)FG6.5/A:表示名义制冷量为6.5kW的单冷、普通余压、超薄型风管送风式空调机组。
二、产品特点格力FG系列小风管送风式空调机组,是本公司自主开发研制的新型商用吊顶式空气处理机组,它结合了中央空调舒适、高档以及小型分体家用空调机安装方便、灵活等优势,具有以下特点:◇远距离送风:多余压设计,空气经室内机集中处理,可实现较远距离送风。
◇安装灵活:根据安装现场需要,机组可以灵活确定送回风形式,冷凝水接出方向,风口型式等;◇更精心设计:机组结构设计科学,安装、检测、维修、保养极为方便;各款机型中,室内机身高度最薄220mm,最厚仅300mm..◇保温材料性能优良:室内机采用优质保温材料,可防潮,且不腐烂、不滋生细菌、不产生化学气体、不掉下碎屑,同时具有高热阻、隔噪音、避震动等特性。
◇运行可靠:安全保护功能齐全,具有强大故障自诊断功能。
(详见“微电脑控制系统”)◇高效节能:采用名优压缩机;蒸发器采用亲水膜铝箔、内螺纹铜管,换热效率高,提高了机组的能效比。
◇室内空气品质好:机组送风管可接多个风口,使室内空调温、湿度分布均匀,并且预留的新风管,可接入新风,优化室内空气质量。

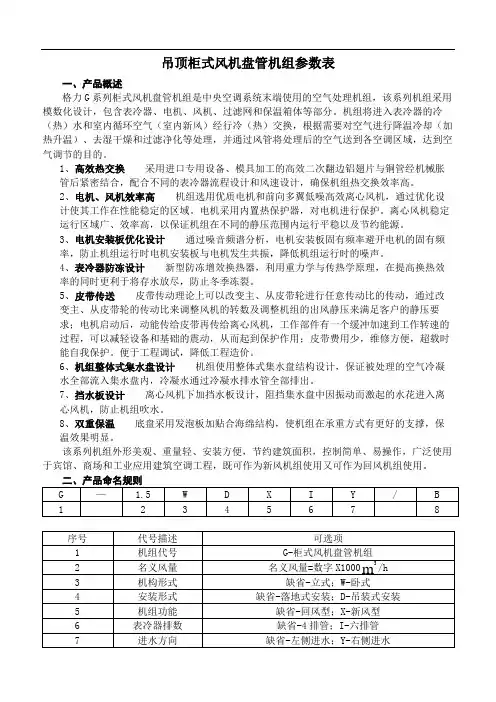

吊顶柜式风机盘管机组参数表8 设计序号以A、C、D、E等排列;B-超薄机型说明:面向机组回风口,进出水管在机组左侧为左,反之为右(Y)三、产品外形图G-1.5WD/E,G-2WD/E,G-2.5WD/E,G-3WD/E,G-4WD/E,G-5WD/E,G-6WD/E,G-7WD/E,G-8WD/EG-9WD/E,G-10WD/E,G-12WD/E四、四排机型产品性能参数表(一)E系列吊顶柜式风机盘管回风机型说明:1、此机组设计执行国家机械行业标准JB/T9066-1999。
2、表中数据为以下名工况条件下测得:名义供冷工况:回风干/湿球温度:27/19.5℃,进/出水温度:7/12℃;名义供热工况:回风干球温度:21℃,进水温度:60℃。
3、机组运行重量可按表中机组重量(不含循环水的重量)的1.2倍计算。
4、表中电机功率、噪声等可能随选定静压变化,各项机组参数以铭牌参数为准。
(续上表)说明:1、此机组设计执行国家机械行业标准JB/T9066-1999。
2、表中数据为以下名工况条件下测得:名义供冷工况:回风干/湿球温度:27/19.5℃,进/出水温度:7/12℃;名义供热工况:回风干球温度:21℃,进水温度:60℃。
3、机组运行重量可按表中机组重量(不含循环水的重量)的1.2倍计算。
4、表中电机功率、噪声等可能随选定静压变化,各项机组参数以铭牌参数为准。
(二)E系列吊顶柜式风机盘管新风机型说明:1、此机组设计执行国家机械行业标准JB/T9066-1999。
2、表中数据为以下名工况条件下测得:名义供冷新风工况:新风干/湿球温度:35/28℃,进/出水温度:7/12℃;名义供热新风工况:新风干球温度:7℃,进水温度:60℃。
3、机组运行重量可按表中机组重量(不含循环水的重量)的1.2倍计算。
4、表中电机功率、噪声等可能随选定静压变化,各项机组参数以铭牌参数为准。
(续上表)说明:1、此机组设计执行国家机械行业标准JB/T9066-1999。
格力空调设备参数表GMV-Pd100W/NaC-N1GMV-Pd120W/NaC-N1GMV-Pd140W/NaC-N1GMV-Pd160W/NaC-N1GMV-Pd140W/NaBS-N1GMV-Pd160W/NaBS-N1GMV-Pd180W/NaBS-N110121416141618111415.417.615.417.62056565860586064 220V~50Hz 220V~50Hz 220V~50Hz 220V~50Hz 380V~50Hz 380V~50Hz 380V~50Hz 制冷KW 3.1 3.8 4.5 5.1 4.5 5.1 6.5 制热KW 2.9 3.6 4.3 4.8 4.3 4.8 5.5制冷 A 14.217.320.523.289.111.6制热 A 13.216.419.621.97.78.69.8950*340*1250950*340*1250950*340* 1250950*340*1250950*340*1250950*340*12501000*370*1380 IPX4IPX4IPX4IPX4IPX4IPX4IPX4气管mm φ15.9φ15.9φ15.9φ19.05φ15.9φ19.05φ19.05液管mm φ9.52φ9.52φ9.52φ9.52φ9.52φ9.52φ9.52连接方式喇叭口连接喇叭口连接喇叭口连接喇叭口连接喇叭口连接喇叭口连接喇叭口连接1101101351351151151306.0*3 6.0*310.0*310.0*3 6.0*5 6.0*5 6.0*5GMV-Pd250W/NaBS-N1GMV-Pd300W/NaBS-N1GMV-Pd350W/NaBS-N1GMV-Pd400W/Na-N1GMV-Pd450W/NaBS-N1GMV-Pd600W/NaBS-N1GMV-Pd900W/NaBS-N12530354045609027.5333945506510058596161616263 380V 3N~50Hz 380V 3N~50Hz 380V 3N~50Hz 380V 3N~50Hz 380V 3N~50Hz 380V 3N~50Hz 380V 3N~50Hz 制冷KW 5.787.39.3512.4513.9618.1528.31制热KW 6.057.79.511.212.781826.52制冷 A 10.28131722.2524.8333.8252.59制热 A 10.8413.517.220.0222.8632.2547.52930*770*1670930*770*16701340*770*16701340*770*16701340*770*16701980*920*176025 80*880*1772IPX4IPX4IPX4IPX4IPX4IPX4IPX4气管mm φ22.2φ22.2φ28.6φ28.6φ28.6φ28.6φ34.9液管mm φ9.52φ9.52φ12.7φ12.7φ12.7φ15.9φ19.05连接方式钎焊连接钎焊连接钎焊连接钎焊连接钎焊连接钎焊连接钎焊连接2552553503503705608006.0*5 6.0*510.0*510.0*510.0*516.0*535.0*5尺寸mm(宽*深*高)制冷量KW 格力直流变频多联机组GPd型号噪音dB(A)电源额定功率额定电流尺寸mm(宽*深*高)防水等级型号制冷量KW 制热量KW 连接管净重kg 推荐电源线mm2*根防水等级连接管净重kg 推荐电源线mm2*根制热量KW 噪音dB(A)电源额定功率额定电流GMV-R22P/NaCGMV-R25P/NaCGMV-R28P/NaCGMV-R32P/NaCGMV-R36P/NaCGMV-R40P/NaCGMV-R45P/NaC制冷量KW 2.2 2.5 2.8 3.2 3.64 4.5制热量+辅热KW 2.5+1 2.8+1 3.2+1 3.6+1 4.0+1 4.5+1.4 5.0+1.4循环风量m3/h450/400/280/220450/400/280/220450/400/280/220520/450/37 0/300520/450/370/300750/550/450/350750/550/450/350 噪音dB(A)35/30/26/2335/30/26/2335/30/26/2337/32/29/2637/32/29/ 2638/35/32/3938/35/32/39220V 1N ~50Hz 220V 1N ~50Hz 220V 1N ~50Hz 220V 1N ~50Hz 220V 1N ~50Hz 220V 1N ~50Hz 220V 1N ~50Hz制冷KW0.0650.0650.0650.0650.0650.080.08制热+辅热KW 0.065+10.065+10.065+10.065+10.065+10.08+1.40.08+1.4710×450×200710×450×200710×450×200710×450×20071 0×450×2001010×450×2001010×450×2001060×548×2701060×548×2701060×548×2701060×548×2701060×548×2701360×54 8×2701360×548×270IP23IP23IP23IP23IP23IP23IP23T1T1T1T1T1T1T1气管mm Φ9.52Φ9.52Φ12.7Φ12.7Φ12.7Φ12.7Φ12.7液管mm Φ6.35Φ6.35Φ6.35Φ6.35Φ6.35Φ6.35Φ6.35连接方式喇叭口连接喇叭口连接喇叭口连接喇叭口连接喇叭口连接喇叭口连接喇叭口连接GMV-R50P/NaCGMV-R56P/NaCGMV-R63P/NaCGMV-R71P/NaC制冷量KW 5 5.6 6.37.1mm Φ6.35Φ9.52制热量+辅热KW5.6+1.46.3+1.47.0+1.48.0+1.8inch Φ1/4"Φ3/8"循环风量m3/h750/550/450/350850/600/500/400850/600/500/4001100/9 00/650/500mm Φ12.7Φ15.9噪音dB(A)38/35/32/3938/35/32/3938/35/32/3940/36/33/30inch Φ1/2"Φ5/8"220V 1N ~50Hz 220V 1N ~50Hz 220V 1N ~50Hz 220V 1N ~50Hz制冷KW0.080.080.080.12制热+辅热KW 0.08+1.40.08+1.40.08+1.40.12+1.81010×450×2001010×450×2001010×450×2001310×450×2 001360×548×2701360×548×2701360×548×2701660×548×270 IP23IP23IP23IP23T1T1T1T1气管mm Φ12.7Φ15.9Φ15.9Φ15.9液管mm Φ6.35Φ9.52Φ9.52Φ9.52连接方式喇叭口连接喇叭口连接喇叭口连接喇叭口连接气候类型连接管气候类型连接管铜管尺寸对照表电源规格额定功率机组尺寸mm宽*深*高包装尺寸mm宽*深*高防水等级型号型号电源规格额定功率机组尺寸mm宽*深*高包装尺寸mm宽*深*高防水等级直流变频多联机组静音风管式室内机GMV-R22P/NaE GMV-R25P/NaE GMV-R28P/NaE GMV-R32P/NaE GMV-R36P/NaE GMV-R40P/NaE GMV-R45P/NaE 制冷量KW 2.2 2.5 2.8 3.2 3.64 4.5制热量+可选辅热KW 2.5+0.5 3.0+0.5 3.2+0.8 3.6+0.8 4.0+0.8 4.5+1.0 5.0+1.0噪音(H/L)dB(A)37/3037/3037/3039/3539/3540/3640/36220V 1N ~50Hz 220V 1N ~50Hz 220V 1N ~50Hz 220V 1N ~50Hz 220V 1N ~50Hz 220V 1N ~50Hz 220V 1N ~50Hz 0.0750.0750.0750.060.060.0650.065700×615×200700×615×200700×615×200700×615×20070 0×615×200900×615×200900×615×20022222222222727 0/150/150/150/150/150/150/15GMV-R50P/NaE GMV-R56P/NaE GMV-R63P/NaE GMV-R71P/NaE GMV-R80P/NaE制冷量KW 5 5.6 6.37.18制热量+可选辅热KW 5.8+1.0 6.3+1.07.0+1.58.0+1.58.8+2.1噪音(H/L)dB(A)40/3641/3742/3842/3843/39220V 1N ~50Hz 220V 1N ~50Hz 220V 1N ~50Hz 220V 1N ~50Hz 220V 1N ~50Hz 0.0650.0650.0950.0950.17 900×615×200900×615×2001100×615×2001100×615×200 1200×655×26022222222220/150/150/150/150/15直流变频多联机E系列风管式室内机型号电源规格机组尺寸mm宽*深*高净重(热泵/纯热泵)kg 机外静压Pa 功率KW 型号电源规格功率KW 机组尺寸mm宽*深*高净重(热泵/纯热泵)kg 机外静压Pa。
格力B系列超薄风管机参数表表一
表二
表三
格力A2系列风管机参数表一
表二
表三
直流变频一拖一风管机参数表表一
表二
表三
注:直流变频一拖一风管机型号中带有S的机型,表示该机型带有提升水泵。
配管长度及冷媒添加
R22小风管机(——14Kw)
R410a直流变频风管机(——)
注:
1、标准管长为5米。
当连接管(L)小于或等于5米时,不需要添加制冷剂。
如连接管
超过5米(以液管为准),则需要追加制冷剂,上表中列出各种型号连接管每米所需制冷剂的量。
2、连接管越长,制冷量和制热量衰减越大。
美的风管机与格力风管机的对比品牌美的T2系列薄型风管机T2系列标准型风管机T3系列低静压风管机(零静压)20匹、30匹大风管机格力A1系列普通静压风管机B系列超薄风管机(零静压)FG大风管系列制冷范围5——14KW 7.5——14KW 2.6——5.0KW 25——50KW制冷范围2.6——14KW 2.3——6.5 16——655.0、7.1、12、14KW 7.5、12、14KW 2.6、3.5、5.0KW 25、50KW2.6、3.5、5.0、6.5、7.5、10、12、14KW2.3、2.6、3.5、5.0、6.5KW16、20、25、30、35、40、45、55、65KW出风静压30Pa 40Pa 0Pa 100\196Pa出风静压10——100Pa(10、20、25、30、100)0Pa低、普、高静压100——380Pa室内机尺寸1130*490*240 1000*800*320 700*535*235 1350*760*450室内机尺寸913*680*220 1007*510*185 950*1250*412 1463*490*2401350*800*320780*547*2501828*858*638980*736*2661367*510*185700*1200*7001159*736*260 780*1300*800 1536*490*240 842*695*3241385*736*2601637*510*185990*1500*8001463*756*300 995*1685*845冷媒管Ф6.4/12.7;Ф9.5/15.9;Ф12.7/19.1;Ф9.5/15.9;Ф12.7/19.1;Ф9.5/19.1;Ф6.4/9.5;Ф6.4/12.7;2*Ф9.5/19;2*Ф12.7/28.6;冷媒管Ф6/9.52;Ф6/12;Ф9.52/16;Ф12/19;Ф6/9.52;Ф6/12;Ф9.52/16;Ф12/22;Ф16/25;Ф16/28;Ф16/35;Ф19/35;Ф22/38;Ф25/42室内外机连接管20米;30米20米;30米;50米10米;20米50米室内外机连接管15米、20米10米20米;30米;40米;50米;55米室内外机落差10米10、20米5、10米20米室内外机落差10米10米10、15、20、25、30米各系列风管机参数对比从以上表总结如下:1、美的与GL风管机从系列上不同:美的有低静压风管、薄型风管、标准型风管、大风管;GL有低静压风管、中静压风管、大风管。
