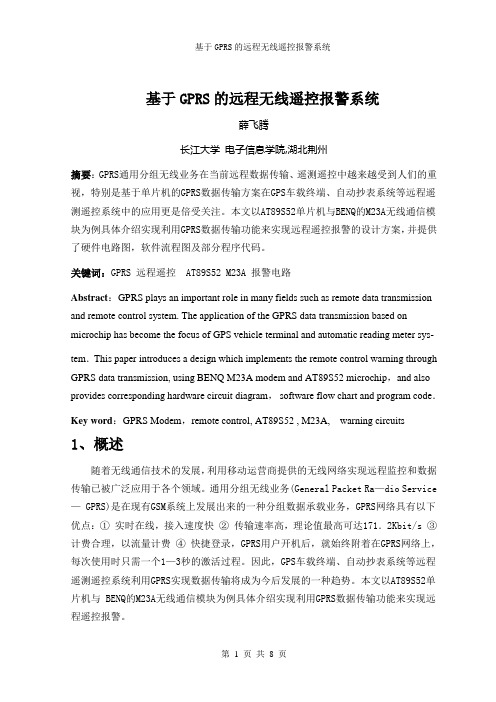

基于GPRS的远程无线遥控报警系统薛飞腾长江大学电子信息学院,湖北荆州摘要：GPRS通用分组无线业务在当前远程数据传输、遥测遥控中越来越受到人们的重视，特别是基于单片机的GPRS数据传输方案在GPS车载终端、自动抄表系统等远程遥测遥控系统中的应用更是倍受关注。
本文以AT89S52单片机与BENQ的M23A无线通信模块为例具体介绍实现利用GPRS数据传输功能来实现远程遥控报警的设计方案，并提供了硬件电路图，软件流程图及部分程序代码。
关键词：GPRS 远程遥控 AT89S52 M23A 报警电路Abstract：GPRS plays an important role in many fields such as remote data transmission and remote control system. The application of the GPRS data transmission based on microchip has become the focus of GPS vehicle terminal and automatic reading meter sys- tem．This paper introduces a design which implements the remote control warning through GPRS data transmission, using BENQ M23A modem and AT89S52 microchip，and also provides corresponding hardware circuit diagram，software flow chart and program code．Key word：GPRS Modem，remote control, AT89S52 , M23A, warning circuits1、概述随着无线通信技术的发展，利用移动运营商提供的无线网络实现远程监控和数据传输已被广泛应用于各个领域。
消防设备研究 基于GPRS的火灾自动报警远程监控网络石险峰,单夫来(中国电子科技集团公司第四十一研究所,安徽蚌埠233006) 摘 要:介绍了GP RS网络的技术特点以及基于G PR S的火灾自动报警远程监控网络的系统构成、实现方法等,为报警服务专业化、社会化提供一种崭新的技术手段。
关键词:火灾自动报警;网络;GP RS中图分类号:T P27,T U89 文献标识码:B文章编号:1009-0029(2004)06-0549-041 引 言随着城市建设的发展,人们防火意识的增强以及国家有关法律、法规的健全,越来越多的高层建筑、公共场馆安装了火灾自动报警系统。
其在早期发现火灾和预防火灾方面发挥了重要作用,但在实际使用过程中暴露出的产品质量、设备管理、警情处理等方面问题也日益突出,严重影响了火灾自动报警系统的正常发挥,必须加以解决。
利用GPRS网络实现火灾自动报警系统远程联网、集中报警、集中管理,可较好地解决上述系统存在的问题,通过传输火灾报警系统的设备运行数据和报警信息,为消防监管和灭火救援部门提供强有力支持,可缩短报警时间、迅速扑救火灾、提高整体防灾减灾的技术水平。
2 GPRS网络简介GPRS是一种新的移动数据通信业务,是在GSM 基础上发展起来的一种分组交换的数据承载和传输方式,具有实时在线、按量计费、快捷登录、高速传输、自如切换等优点。
采用GPRS通信方式,可以做到开机就附着到GPRS网络上,附着时间一般3s～5s。
使用GPRS数据业务时,在经历1s～3s的激活过程后,就可进行数据传输通信,在远程数据实时传输中有不可比拟的优势,既适用于间断的、突发性的和频繁的、少量的数据传输,也适用于偶尔的大数据量传输,应用范围很广。
另外,GPRS网络的维护完全由中国移动公司来完成,企业不需支付任何费用,因此,GPRS网络非常适用于远程火灾自动报警监控。
3 基于GPRS网络的火灾自动报警监控网络的构成基于GPRS的火灾自动报警网络系统主要由各报警子站、GPRS网络、网络监控中心构成,其中GPRS 网络由中国移动公司提供。
基于GPRS的火灾监测系统设计
引言
监控技术在政治、工业、文化设施的安全防范中有着举足轻重的作用，
监控系统是安全防范系统的重要组成部分，目前已到了网络数字监控阶段。
GPRS 无线监控系统采用GPRS 网络作为载体，通过拨号实现与Internet 的无线连接，并将视频数据实时的采集发送。
一、基本结构设计思路
通用分组无线服务技术（G e n e r a lPacket Radio Service)是GSM 移动电话用户可用的一种移动数据业务。
它通过利用GSM 网络中未使用的TDMA
信道，提供中速的数据传递。
GPRS 火灾监测系统监测系统是感温、感烟探测
器安装在监测环境中，并通过单片机控制，通过RS232 总线传输串并联起来，
通过不同的传感器采集后, 通过传输线送入单片机, 经微处理器的处理后，通
过GPRS 模块根据需要发送到管理员的PC 机或者是管理者所携带的手机上, 连接到楼下管理员那里。
当发生火灾时，安装的感温、感烟探测器会发出警报，
会发出火警报警声音，显示屏会闪亮。
同时单片机可以发送短信到相关人员的
手机上面，告诉相关人员已发生火灾。
同时单片机对数据与原设数据进行比较
分析, 启动现场的执行系统报警系统控制功能。
二、系统总体结构
系统划分为温湿度传感和烟雾探测模块传感器、管理监控、无线网络
传输和控制中心四部分。
温湿度传感和烟雾探测模块传感器模块：烟雾探测模块通过一对红外线
发射和接收二极管实现的,红外发光二极管工作在脉冲状态。
在没有烟雾进入
光学探测室时,红外光线被光学迷宫吸收,接收二极管接收不到光线。
火灾发。
