建筑工程专项施工方案编制指南济南四建(集团)有限责任公司2010年3月目录1 基坑支护、降水工程施工方案 (5)1.1 编制说明及依据 (5)1.2 工程概况 (5)1.3 管理机构及劳动力组织 (5)1.4 施工部署 (5)1.5 主要分项工程施工方法及技术措施 (5)1.6 质量保证措施 (5)1.7 安全保证措施 (5)1.8 文明施工措施 (5)1.9 施工应急救援预案 (5)1.10 雨季、台风和夏季高温季节的施工措施 (5)1.11计算书及相关图纸 (5)2 土方开挖工程施工方案 (5)2.1 编制说明及依据 (5)2.2 工程概况 (6)2.3 施工计划 (6)2.4 施工工艺 (6)2.5 监测监控 (6)2.7 应急预案 (6)2.8 计算书及相关图纸 (6)3 模板工程及支撑体系施工方案 (6)3.1 编制说明及依据 (6)3.2 工程概况 (6)3.3 质量、安全管理机构 (6)3.4 模板支撑体系的材料选择 (6)3.5 模板支撑体系的主要搭设方法、验收要求及拆除要求 (6)3.6 质量保证措施 (7)3.7 模板安装和拆除的安全技术措施 (7)3.8 监测措施 (7)3.9 文明施工措施 (7)3.10 施工应急救援预案 (7)3.11 梁、板模板及支撑体系计算 (7)3.12 墙、柱模板支撑计算 (9)3.13 模板支架构造措施及相关图纸 (9)4 起重吊装及安装拆卸工程施工方案 (16)4.1 起重吊装 (16)4.1.1 编制依据 (16)4.1.2 工程概况 (16)4.1.4 施工工艺 (17)4.1.5 施工安全保证措施 (17)4.1.6 应急措施 (17)4.1.7 计算书及相关图纸 (17)5.1 人工拆除、机械拆除施工方案 (17)5.1.1编制依据 (17)5.1.2工程概况 (17)5.1.3施工计划 (17)5.1.4施工工艺 (17)5.1.5施工安全保证措施 (17)5.1.6应急预案与监控措施 (17)5.1.7 附图 (17)5.2 爆破拆除施工方案 (17)5.2.1编制依据 (17)5.2.2工程概况 (17)6.2.3施工计划 (18)5.2.4施工工艺 (18)5.2.5施工安全保证措施 (18)5.2.6应急预案与监控措施 (18)5.2.7 附图 (18)6建筑幕墙安装工程施工方案 (18)6.1编制依据 (18)6.2工程概况 (18)6.3施工计划 (18)6.4施工工艺 (18)6.5与主体结构施工、设备安装、装饰装修的协调配合方案 (18)6.6施工安全保证措施 (18)6.7应急预案 (18)6.8计算书及相关图纸。

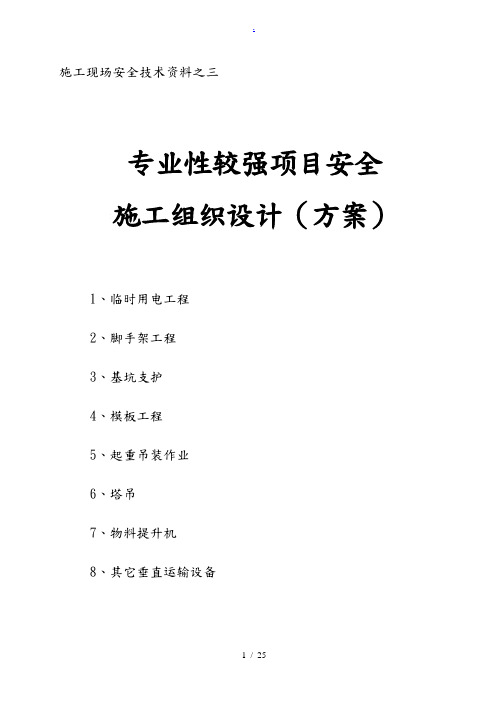

施工现场安全技术资料之三专业性较强项目安全施工组织设计(方案)1、临时用电工程2、脚手架工程3、基坑支护4、模板工程5、起重吊装作业6、塔吊7、物料提升机8、其它垂直运输设备黑油山职工培训中心临时用电施工组织设计编制:审核:审批:2006年6月1日编制2006年6月6日实施华隆建筑安装公司二十一队一、编制依据本《施工现场临时用电施工组织设计》是根据JGJ46-2005《施工现场临时用电安全技术规》、JGJ59-99《建筑施工安全检查标准》的要求结合施工现场用电系统的实际情况编制的。
二、现场勘察由电气施工负责人,技术员及现场施工人员,对施工现场进行勘察。
1、本工程为一层局部二层,框架结构;中间为篮球场和网球场,顶部结构为网架结构北边为休息及办公用房。
总建筑面积:2009.88m2。
2、本工程规划位置在克拉玛依黑油山公司院,地上地下管道及障碍物已拆除,三通一平已完成。
3、根据工程量考虑现场需用设备如下:龙门架升降机1台、搅拌机1台、卷扬机1台、木工盘锯1台、平刨1台、钢筋切割机1台、交流电弧焊机2台、钢筋弯曲机1台、钢筋切断机1台、振动机2台、施工及生活照明。
4、根据施工图总平面图和设备分布情况,绘制临时施工用电平面图。
5、本供电系统采用TN –S(三相五线制供电)。
一、负荷计算施工现场用电设备及参数表计算设备容量1号设备pe= pe1 =7.5KW2号设备pe= pe1 =7.5KW3号设备pe= pe1 =7.5KW4号设备5号设备pe=JC/JC100×Sncosφ=0.59×75×0.45=20 KW 6号设备pe= pe1 =3KW7号设备pe= pe1 =2.2KW8号设备pe= pe1 =1.5×2=3KW9号设备pe= pe1 =2.2KW10号设备pe= pe1 =1KW施工及生活照明=10KW计算负荷因该用电工程电气设备组成一个同类设备组,总需要系数K X=0.45,综合功率因数cosφ=0.6,对于配电干线来说,同期系数K Q=1总负荷为:有功功率计算Pjc=KX∑pe=0.45(7.5+25.9+3.4+7.5+20+3+1.1+3+2.2+3+10)=75.2KVA 无功功率计算Qjs=Pjs×tgφ=75.2×1.33=92.8 KVA视在功率计算Sjs= Pjs2+Qjs2 = 75.52+92.82 =111 KVASI总=K X×Sjs=0.9×111=102 KVA二、配电线路计算1、根据现场勘察,决定采用埋地电缆进工地配电柜,由总配电箱电缆穿钢管埋地,进分配电箱,由分配电箱电缆穿钢管埋地进开关箱。
