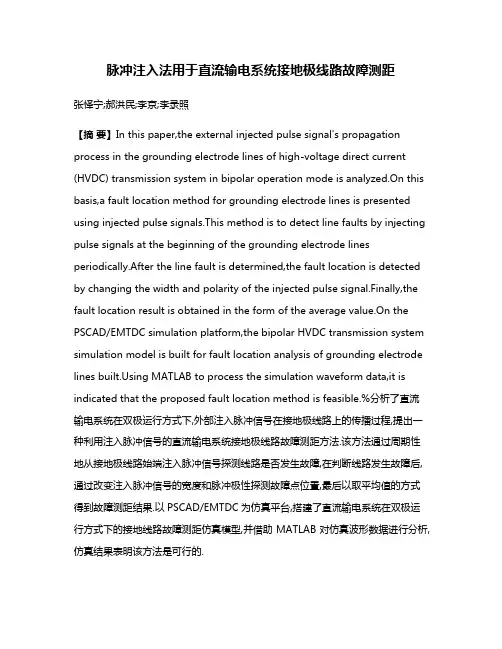

脉冲注入法用于直流输电系统接地极线路故障测距
脉冲注入法用于直流输电系统接地极线路故障测距张怿宁;郝洪民;李京;李录照【摘要】In this paper,the external injected pulse signal's propagation process in the grounding electrode lines of high-voltage direct current (HVDC) transmission system in bipolar operation mode is analyzed.On this basis,a fault location method for grounding electrode lines is presented using injected pulse signals.This method is to detect line faults by injecting pulse signals at the beginning of the grounding electrode lines periodically.After the line fault is determined,the fault location is detected by changing the width and polarity of the injected pulse signal.Finally,the fault location result is obtained in the form of the average value.On the PSCAD/EMTDC simulation platform,the bipolar HVDC transmission system simulation model is built for fault location analysis of grounding electrode lines ing MATLAB to process the simulation waveform data,it is indicated that the proposed fault location method is feasible.%分析了直流输电系统在双极运行方式下,外部注入脉冲信号在接地极线路上的传播过程,提出一种利用注入脉冲信号的直流输电系统接地极线路故障测距方法.该方法通过周期性地从接地极线路始端注入脉冲信号探测线路是否发生故障,在判断线路发生故障后,通过改变注入脉冲信号的宽度和脉冲极性探测故障点位置,最后以取平均值的方式得到故障测距结果.以PSCAD/EMTDC为仿真平台,搭建了直流输电系统在双极运行方式下的接地线路故障测距仿真模型,并借助MATLAB对仿真波形数据进行分析,仿真结果表明该方法是可行的.【期刊名称】《电网与清洁能源》【年(卷),期】2016(032)012【总页数】6页(P63-68)【关键词】高压直流输电;接地极线路;脉冲注入法;故障测距【作者】张怿宁;郝洪民;李京;李录照【作者单位】中国南方电网超高压输电公司检修试验中心,广东广州510663;山东理工大学智能电网研究中心,山东淄博255000;山东理工大学智能电网研究中心,山东淄博255000;山东科汇电力自动化股份有限公司,山东淄博255087;山东科汇电力自动化股份有限公司,山东淄博255087【正文语种】中文【中图分类】TM77高压直流输电以其独特的优势，在我国得到了快速的发展。

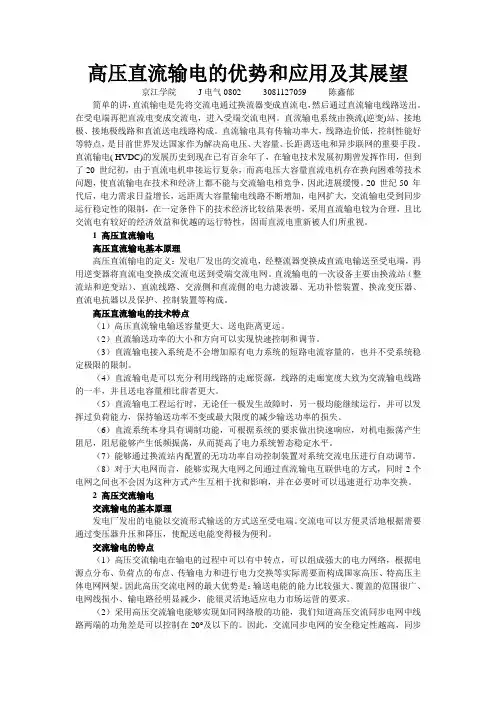

高压直流输电的优势
高压直流输电的优势和应用及其展望京江学院J电气0802 3081127059 陈鑫郁简单的讲，直流输电是先将交流电通过换流器变成直流电，然后通过直流输电线路送出。
在受电端再把直流电变成交流电，进入受端交流电网。
直流输电系统由换流(逆变)站、接地极、接地极线路和直流送电线路构成。
直流输电具有传输功率大，线路造价低，控制性能好等特点，是目前世界发达国家作为解决高电压、大容量、长距离送电和异步联网的重要手段。
直流输电( HVDC)的发展历史到现在已有百余年了，在输电技术发展初期曾发挥作用，但到了20 世纪初，由于直流电机串接运行复杂，而高电压大容量直流电机存在换向困难等技术问题，使直流输电在技术和经济上都不能与交流输电相竞争，因此进展缓慢。
20 世纪50 年代后，电力需求日益增长，远距离大容量输电线路不断增加，电网扩大，交流输电受到同步运行稳定性的限制，在一定条件下的技术经济比较结果表明，采用直流输电较为合理，且比交流电有较好的经济效益和优越的运行特性，因而直流电重新被人们所重视。
1 高压直流输电高压直流输电基本原理高压直流输电的定义：发电厂发出的交流电，经整流器变换成直流电输送至受电端，再用逆变器将直流电变换成交流电送到受端交流电网。
直流输电的一次设备主要由换流站（整流站和逆变站）、直流线路、交流侧和直流侧的电力滤波器、无功补偿装置、换流变压器、直流电抗器以及保护、控制装置等构成。
高压直流输电的技术特点（1）高压直流输电输送容量更大、送电距离更远。
（2）直流输送功率的大小和方向可以实现快速控制和调节。
（3）直流输电接入系统是不会增加原有电力系统的短路电流容量的，也并不受系统稳定极限的限制。
（4）直流输电是可以充分利用线路的走廊资源，线路的走廊宽度大致为交流输电线路的一半，并且送电容量相比前者更大。
（5）直流输电工程运行时，无论任一极发生故障时，另一极均能继续运行，并可以发挥过负荷能力，保持输送功率不变或最大限度的减少输送功率的损失。

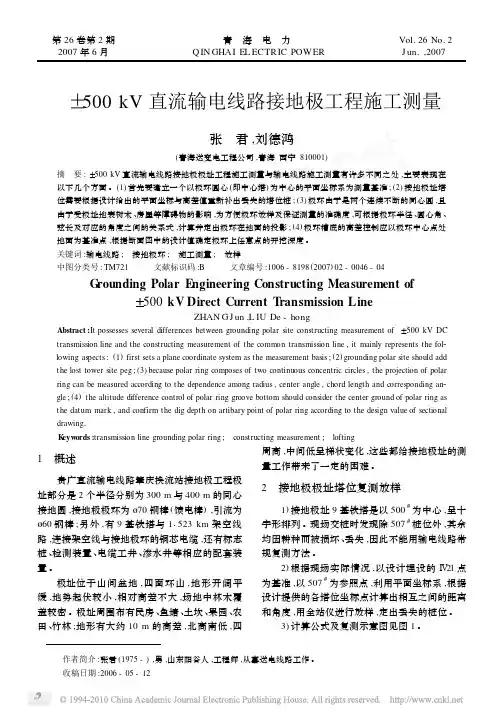

_500kV直流输电线路接地极工程施工测量
作者简介:张君(1975-),男,山东阳谷人,工程师,从事送电线路工作。
收稿日期:2006-05-12±500kV 直流输电线路接地极工程施工测量张 君,刘德鸿(青海送变电工程公司,青海西宁810001)摘 要:±500kV 直流输电线路接地极极址工程施工测量与输电线路施工测量有许多不同之处,主要表现在以下几个方面。
(1)首先要建立一个以极环圆心(即中心塔)为中心的平面坐标系为测量基准;(2)接地极址塔位需要根据设计给出的平面坐标与高差值重新补出丢失的塔位桩;(3)极环由于是两个连续不断的同心圆,且由于受极址地表树木、房屋等障碍物的影响,为方便极环放样及保证测量的准确度,可根据极环半径、圆心角、弦长及对应的角度之间的关系式,计算并定出极环在地面的投影;(4)极环槽底的高差控制应以极环中心点处地面为基准点,根据断面图中的设计值确定极环上任意点的开挖深度。
关键词:输电线路; 接地极环; 施工测量; 放样中图分类号:TM721 文献标识码:B 文章编号:1006-8198(2007)02-0046-04G rounding Polar Engineering Constructing Measurement of±500kV Direct Current T ransmission LineZHAN G J un ,L IU De -hongAbstract :It possesses several differences between grounding polar site constructing measurement of ±500kV DC transmission line and the constructing measurement of the common transmission line ,it mainly represents the fol 2lowing aspects :(1)first sets a plane coordinate system as the measurement basis ;(2)grounding polar site should add the lost tower site peg ;(3)because polar ring composes of two continuous concentric circles ,the projection of polar ring can be measured according to the dependence among radius ,center angle ,chord length and corresponding an 2gle ;(4)the altitude difference control of polar ring groove bottom should consider the center ground of polar ring as the datum mark ,and confirm the dig depth on artibary point of polar ring according to the design value of sectional drawing.K eyw ords :transmission line grounding polar ring ; constructing measurement ; lofting1 概述贵广直流输电线路肇庆换流站接地极工程极址部分是2个半径分别为300m 与400m 的同心接地圆,接地极极环为 70钢棒(馈电棒),引流为 60钢棒;另外,有9基铁塔与11523km 架空线路,连接架空线与接地极环的铜芯电缆,还有标志桩、检测装置、电缆工井、渗水井等相应的配套装置。

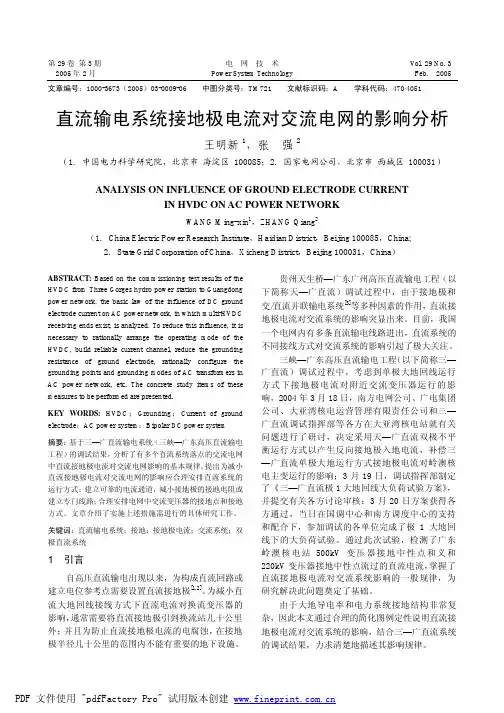

直流输电系统接地极电流对交流电网的影响浅析
目前国内外电力系统的研究很少涉及两个双 极直流输电系统对交流系统的影响，三—广直流工 程调试中利用两个实际双极直流系统进行接地极 电流影响的试验在世界尚属首次。
以两个双极直流系统均为正极单极大地回线 运行、逆变站接地极电流流入电网为例（见图 2）， 直流电流均为从接地极流出时压降为正。图中以理 想的地电位剖面（实线 1 和实线 2）表示两条直流 输电线（TG 和 JC）的接地极压降，它们在逆变电 网中分布的各点上相叠加（虚线 3）。
整流器 UG
逆变器
0
图 1 单极大地回线电流方向和接地极压降 Fig.1 The current direction of the ground retune in
monopole and the voltage of ground electrode
按照直流电路原理，两个换流站接地极之间 必然存在电位差，电流总是从高电位（逆变站接 地极）流向低电位（整流站接地极）。在两端电场 作用下，逆变器的入地电流通过无数条通道流向 整流器。
（4）如果交流系统有多个接地点，则最靠近 逆变站接地极的交流变压器中性点接地电流在直 流为正极（负极）性时流入（流出）；距逆变站接 地极较远的交流变压器中性点接地电流在直流为 正极（负极）性时流出（流入）。靠近和远离整流 站接地极的交流变压器中性点的电流方向可类推。
在不同电位差的作用下，TG 直流的部分接地 极电流从 A 站流入交流系统，从 B 站和 C 站流出； JC 直流的部分接地极电流从 B 站流入交流系统， 从 C 站流出。这样，两个直流系统相同极性的极在 交流系统 B 站的作用相反，在 C 站的作用相同；作 用的大小与输入、输出接地点间的电位差成正比， 与它们之间交流网络的等值电阻成反比。
Vol. 29 No.3
以两个双极直流系统均为正极单极大地回线 运行、逆变站接地极电流流入电网为例（见图 2）， 直流电流均为从接地极流出时压降为正。图中以理 想的地电位剖面（实线 1 和实线 2）表示两条直流 输电线（TG 和 JC）的接地极压降，它们在逆变电 网中分布的各点上相叠加（虚线 3）。
整流器 UG
逆变器
0
图 1 单极大地回线电流方向和接地极压降 Fig.1 The current direction of the ground retune in
monopole and the voltage of ground electrode
按照直流电路原理，两个换流站接地极之间 必然存在电位差，电流总是从高电位（逆变站接 地极）流向低电位（整流站接地极）。在两端电场 作用下，逆变器的入地电流通过无数条通道流向 整流器。
（4）如果交流系统有多个接地点，则最靠近 逆变站接地极的交流变压器中性点接地电流在直 流为正极（负极）性时流入（流出）；距逆变站接 地极较远的交流变压器中性点接地电流在直流为 正极（负极）性时流出（流入）。靠近和远离整流 站接地极的交流变压器中性点的电流方向可类推。
在不同电位差的作用下，TG 直流的部分接地 极电流从 A 站流入交流系统，从 B 站和 C 站流出； JC 直流的部分接地极电流从 B 站流入交流系统， 从 C 站流出。这样，两个直流系统相同极性的极在 交流系统 B 站的作用相反，在 C 站的作用相同；作 用的大小与输入、输出接地点间的电位差成正比， 与它们之间交流网络的等值电阻成反比。
Vol. 29 No.3
直流输电基础知识
直流输电与交流输电的比较
经济方面比较
直流输电一般采用双极中性点接地方式，因此直流线路仅需2 根导线，而三相交流线路则需3根导线，在同样截面和绝缘水平 条件，2根导线的直流线路所能输送的功率和3根导线的交流线路 所能输送的功率几乎是相等的。也就是说，直流架空线路与交流 架空线路相比，直流线路只需2根导线，有色金属和绝缘子、金 具都比交流线路节省约1/3；而且还减轻了杆塔的自重，可节约钢 材；由于只有2根导线，还可减少线路走廊的宽度和占地面积。 所以直流输电线路的单位长度造价比交流线路有较大的幅度的降 低。一些统计资料表明；在输送相同功率和距离的条件下，直流 架空线路的投资一般为交流架空线路投资的60%～70%。
2）用直流输电联网，便于分区调度管理，用利于故障时交 流系统间的快速紧急支援和限制事故扩大。可不因联网后 扩大的容量而调换遮断容量更大的交流断路器。
3）直流输电控制系统响应速、调节精确、操作方便、能实 现多目标控制。能按设定值实现定电流、定功率和频率调 节，能抑制直流线路故障电流，实行健全系统对故障系统 的紧急支援；也能实现振荡阻尼和次同步振荡的抑制。
4）直流电流不象交流那样有电流波形的零点，因此灭弧比 较困难。到目前为止，直流断路器尚不完善，限制了多端 直流输电系统的发展。
直流输电的基本概念
直流输电的基本概念
直流输电的基本概念
直流输电的发展和应用
一、直流输电的发展
直流输电的早期发展大致可分为早期阶段（1930年以前的时 期）、研究阶段（1930～1950年）、重新兴起阶段（ 1954 ～1970年）和迅速发展阶段（1970年以后的时期） 4个时期。
直流输电的发展和应用
在供电距离达到一定长度时用高压直流电缆向城市供电更为经济同时直流输电方式还可以作为限制城市供电网短路电流增大的措施一直流输电系统类型一直流输电系统类型一两端直流输电系统一两端直流输电系统p156p156p158p158两端直流输电系统的构成主要可分为单极双极和无直流线两端直流输电系统的构成主要可分为单极双极和无直流线路的背靠背换流站三类
直流输电技术
直流输电技术摘要直流输电是指，将发电厂发出的交流电，经整流器变换成直流电输送至受电端，再用逆变器将直流电变换成交流电送到受端交流电网的一种输电方式。
主要应用于远距离大功率输电和非同步交流系统的联网，具有线路投资少、不存在系统稳定问题、调节快速、运行可靠等优点。
直流输电系统主要由换流站（整流站和逆变站）、直流线路、交流侧和直流侧的电力滤波器、无功补偿装置、换流变压器、直流电抗器以及保护、控制装置等构成。
其中换流站是直流输电系统的核心，它完成交流和直流之间的变换。
直流输电的发展也受到一些因素的限制。
首先，直流输电的换流站比交流系统的变电所复杂、造价高、运行管理要求高；其次，换流装置（整流和逆变）运行中需要大量的无功补偿，正常运行时可达直流输送功率的40～60％；换流装置在运行中在交流侧和直流侧均会产生谐波，要装设滤波器；直流输电以大地或海水作回路时，会引起沿途金属构件的腐蚀，需要防护措施。
要发展多端直流输电，需研制高压直流断路器。
随着电力电子技术的发展，大功率可控硅制造技术的进步、价格下降、可靠性提高，换流站可用率的提高，直流输电技术的日益成熟，直流输电在电力系统中必然得到更多的应用。
当前，研制高压直流断路器、研究多端直流系统的运行特性和控制、发展多端直流系统、研究交直流并列系统的运行机理和控制，受到广泛的关注。
许多科学技术学科的新发展为直流输电技术的应用开拓着广阔的前景，多种新的发电方式──磁流体发电、电气体发电、燃料电池和太阳能电池等产生的都是直流电，所产生的电能要以直流方式输送，并用逆变器变换送入交流电力系统；极低温电缆和超导电缆也更适宜于直流输电，等等。
今后的电力系统必将是交、直流混合的系统。
关键字直流输电直流输电系统系统结构运行特点目录1.直流输电技术发展 (3)1.1汞弧阀换流时期 (3)1.2 晶闸管阀换流时期 (3)1.3 新型半导体换流设备的应用 (4)2. 轻型直流输电 (4)2.1直流输电的特点 (4)2.2轻型直流输电和普通直流输电的区别 (5)3. 直流输电系统 (5)3.1两端直流输电系统 (5)3.1.1 单极系统 (6)3.1.2 双极系统 (7)3.1.3 背靠背直流系统 (9)3.2多端直流输电系统 (9)4. 直流输电的换流技术 (10)4.1换流站的基本换流单元 (10)4.1.1 6脉动换流单元 (11)4.1.2 12脉动换流单元 (11)4.2直流输电换流技术的新发展 (12)4.2.1 传统直流输电的缺陷 (12)4.2.2 传统直流输电的新发展 (12)4.3基于电压源换流器的新型高压直流输电系统 (13)4.3.1 基于电压源换流器的新型直流输电的实现 (13)4.3.2 新型直流输电的控制方法 (14)4.3.3 新型直流输电的技术特点 (14)5. 直流输电的应用和发展 (14)5.1直流输电的应用 (14)5.2直流输电的发展 (15)1.直流输电技术发展电力技术的发展是从直流电开始的，早期的直流输电是不需要经过换流的直流输电，即发电、输电和用电均为直流电。

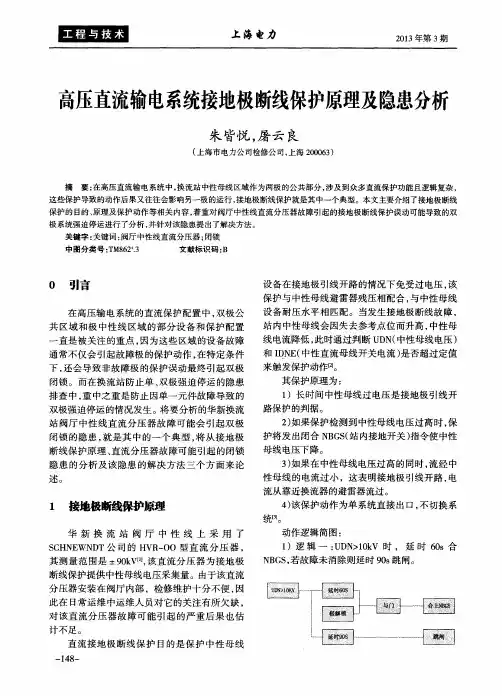

高压直流输电系统接地极断线保护原理及隐患分析
一
Ｌ ＿ ＝
一
卜～ …一
ｆ 一
＝ ＿ ］
直流接地极 断线保 护 目的是保护 中性母线
一
１ ４８ －
２ ０ １ ３ 年第 ３ 期
上 海 电 力
（ 、 唑竖 ； 、 ） Ｉ 扳 嘲 § 摄 侏 妒 ・ Ｉ 一 十 Ｅ 托 箍 幼 护 ， Ｉ ｒ 释 【 躐 Ｉ 瞎 浊 ｔ ＇ 器 护 ＿ Ｉ Ｉ ｌ ｒ 【 摊 城 功 ＿ 蠢 性 潍 护 器ｌ ｌ 搬 ｒ ￡ 魔 箍 境 ｆ 袖 蚺 Ｉ ｉ 浊 慧 ｆ 蝴 裳 Ｉ Ｉ １ ｒ ｎ 【 溉 ｘ ＾ ＿ ’ 挑 ｋ － ＿ ｒ 碡 【 减 ｛ 睹 歼 ｆ 柑 侪 Ｉ ｌ Ｉ ｌ 开 － Ｉ ・ 天 卞 Ｅ 侏 茂ｌ 妒 Ｉ
其保护原理为 ： １ ）长 时 间 中性母 线 过 电压 是 接 地极 引 线 开
路保 护 的判 据 。 ２ ） 如 果保 护 检测 到 中性 母 线 电压 过 高 时 ， 保
闭锁 的隐患 ， 就是其 中的一个典型 ， 将从接地极 断线保护原理 、 直流分压器故障可能引起的闭锁 隐患 的分 析及 该 隐 患 的 解 决 方 法 三 个 方 面 来 论
华 新 换 流 站 阀 厅 中 性 线 上 采 用 了
Ｓ Ｃ Ｈ Ｎ Ｅ ＷＮ Ｄ Ｔ公 司 的 Ｈ ＶＲ — Ｏ Ｏ型直 流分压 器 ，
４ ） 该保护动作为单系统直接出口， 不切换系
统［ ３ １ 。
动作逻辑简图：
１ ）逻 辑 一 ： Ｕ Ｄ Ｎ ＞ １ ０ ｋ Ｖ 时 ，延 时 ６ ０ ｓ合 Ｎ Ｂ Ｇ Ｓ ， 若 故 障未 消除则 延 时 ９ ０ ｓ 跳闸。
一
线电流降低 ， 此时通过判 断 Ｕ Ｄ Ｎ （ 中性母线电压 ）
Ｌ ＿ ＝
一
卜～ …一
ｆ 一
＝ ＿ ］
直流接地极 断线保 护 目的是保护 中性母线
一
１ ４８ －
２ ０ １ ３ 年第 ３ 期
上 海 电 力
（ 、 唑竖 ； 、 ） Ｉ 扳 嘲 § 摄 侏 妒 ・ Ｉ 一 十 Ｅ 托 箍 幼 护 ， Ｉ ｒ 释 【 躐 Ｉ 瞎 浊 ｔ ＇ 器 护 ＿ Ｉ Ｉ ｌ ｒ 【 摊 城 功 ＿ 蠢 性 潍 护 器ｌ ｌ 搬 ｒ ￡ 魔 箍 境 ｆ 袖 蚺 Ｉ ｉ 浊 慧 ｆ 蝴 裳 Ｉ Ｉ １ ｒ ｎ 【 溉 ｘ ＾ ＿ ’ 挑 ｋ － ＿ ｒ 碡 【 减 ｛ 睹 歼 ｆ 柑 侪 Ｉ ｌ Ｉ ｌ 开 － Ｉ ・ 天 卞 Ｅ 侏 茂ｌ 妒 Ｉ
其保护原理为 ： １ ）长 时 间 中性母 线 过 电压 是 接 地极 引 线 开
路保 护 的判 据 。 ２ ） 如 果保 护 检测 到 中性 母 线 电压 过 高 时 ， 保
闭锁 的隐患 ， 就是其 中的一个典型 ， 将从接地极 断线保护原理 、 直流分压器故障可能引起的闭锁 隐患 的分 析及 该 隐 患 的 解 决 方 法 三 个 方 面 来 论
华 新 换 流 站 阀 厅 中 性 线 上 采 用 了
Ｓ Ｃ Ｈ Ｎ Ｅ ＷＮ Ｄ Ｔ公 司 的 Ｈ ＶＲ — Ｏ Ｏ型直 流分压 器 ，
４ ） 该保护动作为单系统直接出口， 不切换系
统［ ３ １ 。
动作逻辑简图：
１ ）逻 辑 一 ： Ｕ Ｄ Ｎ ＞ １ ０ ｋ Ｖ 时 ，延 时 ６ ０ ｓ合 Ｎ Ｂ Ｇ Ｓ ， 若 故 障未 消除则 延 时 ９ ０ ｓ 跳闸。
一
线电流降低 ， 此时通过判 断 Ｕ Ｄ Ｎ （ 中性母线电压 ）
3.±800kV特高压直流输电工程换流站标准化设计文件之(三)-_接地极线路标准化设计指导书-V2.0_20150612
版本号：V2.0 ±800kV特高压直流输电工程换流站标准化设计文件之（三）接地极线路标准化设计指导书(试行)直流建设部二〇一五年七月±800kV特高压直流输电工程换流站标准化设计文件之（三）接地极线路标准化设计指导书(试行)批准：审核：郭贤珊黄勇宋胜利陈东编写：张宁刚王庆付颖王赞江岳魏鹏目录前言 (I)1 一般规定 (1)2 导地线选型 (2)2.1 导线选型 (2)2.1.1 导线选择主要原则 (2)2.1.2 导线载流量 (2)2.1.3 导线型号 (3)2.1.4 导线布置 (3)2.2 地线选型 (4)3 绝缘配合及防雷接地 (5)3.1绝缘配合 (5)3.1.1 绝缘子片数 (6)3.1.2 招弧角间隙 (6)3.1.3 空气间隙 (6)3.2防雷接地 (7)3.3地线绝缘设计 (8)4 导线对地和交叉跨越距离 (9)5 杆塔设计 (12)5.1杆塔结构设计原则 (12)5.1.1基本规定 (12)5.1.2杆塔优化设计原则 (13)5.2杆塔型式选择 (13)5.3杆塔荷载 (14)5.3.1杆塔荷载取值 (14)5.3.2杆塔荷载组合 (15)5.3.3其它规定 (18)5.4杆塔材料 (18)5.5杆塔防腐及绝缘设计 (19)5.5.1 基本规定 (19)5.5.2防腐要求 (19)6 基础设计 (20)6.1基础设计原则 (20)6.2基础选型 (20)6.2.1基本原则 (20)6.2.2常用的基础型式 (21)6.3基础材料 (21)6.4基础计算 (21)6.5基础防腐及绝缘设计 (21)6.5.1 基本规定 (21)6.5.2基础防腐设计 (22)6.6特殊地段基础处理 (22)7 单侧过负荷运行工况导线弧垂校核 (23)7.1接地极过负荷保护定值设计原则 (23)7.2接地极线路降功率工况运行时间 (23)7.3降功率工况的弧垂校核 (23)附录A 导线允许载流量计算方法 (25)附录B 灵州换流站接地极线路绝缘配置案例 (27)B.1 工作电压绝缘 (27)B.2 操作过电压绝缘 (28)C.1 导线型号 (33)C.2 额定电流状态下的导线温度 (34)C.3 一侧承受额定电流时的导线温度及弧垂 (35)C.4 过载时的对地及交叉跨越距离 (36)附录D 降功率工况的导线载流量分析 (38)D.1 一侧承受额定电流时的导线温度及弧垂 (38)D.2 过载时的对地及交叉跨越距离 (42)附录E 接地极线路设计标准指导书（试行）编写备忘录 (45)E.1 本设计指导书编写过程 (45)E.2 本设计指导书已解决的问题 (46)E.3 本设计指导书需解决的问题 (46)前言接地极线路是特高压换流站的配套工程。
直流、接地
接地系统的作用
重复接地
在TN系统中要求电源系统有直接接地点，我国强调 水电部《电力设备接地设计技术规程（SDJ8— 重复接地，以防止因保护线断线而造成的危害，增 79）》第22条规定：在中性点直接接地的低压电 设重复接地是有作用的。 力网中，零线应在电源处接地。……电缆和架空 线在引入车间或大型建筑物处零线应重复接地 （但距接地点不超过50m者除外），或在室内将 零线与配电屏、控制屏的接地装置相连。
接地系统的作用
保护接地
触电对人体的危险性
容许通过心脏的电流与流经电流时间的平方根 成反比，其关系为 : √T 根据环境条件的不同，我国规定的安全电压值为： 在没有高度危险的建筑物中为65V； 在高度危险的建筑物中为36V： 在特别危险的建筑物中为12V。
I =
116
（mA）
接地系统的作用
保护接地
10μF
使用测试仪电压指标：
峰一峰值杂音电压： 0—300Hz，≤400mVrev 使用测试仪表： 示波器（20MHZ） 测量方法：按图接好测试电路
整 流 器 直 10μF 流 屏 示 波 器
负 载
交 流 电 源
直流配电系统 杂音电压指标：
宽频杂音电压：
3.4—150kHz≤100mV
国家采用各种接地系统合设的原则 。在若干电话交 ☆很多通信设备的直流接地、交流保护接地和防雷 接地不可能分开； 换局以及终端和中间增音站中进行测量得出的结果如 下： ☆交流电源设备外壳的交流保护接地线和直流接地 由于走线架、铅包电缆等连接，也难于分开； ☆由于随机的和无法控制的连线，并由于大电流的 ☆所有设备和电源装置使用共用的接地，对电话电路 耦合，各种接地极常常是不可能确保分开的。 中的干扰并无影响。 ☆当一个网路的中线接到共用的接地时，干扰并不增 加；相反，有些情况下干扰减小，这是接地电阻改善 的缘故 。
7.7 直流输电接地极线路
2018/11/28
3
二、接地极引线绝缘水平
（一）线路电流 1）两级正常对称运行，接地极引线电流小于额定电流1% 2）两级不对称运行，引线上电流为两级电流之差 3）单极运行，引线上电流为单极额定电流，此时引线上最高电压为数 千伏，换流站至接地极沿线电压递减
2018/11/28
4
（二）绝缘子片数
按绝缘要求，可用一片绝缘子，但考虑到可能出现零值绝缘子，一般采用
完全包缠绕绝缘起来，以防止或者减少地电流在塔脚间的流动
3）对于接近接地极极址的杆塔，自塔脚除垫上一块玻璃布，在每一个地
脚螺栓上合适的玻璃管套管，使杆塔基础绝缘，阻止低电流电流流向杆塔。
2018/11/28
7
2018/11/28
8
若引线为单导线，则导线布置杆塔一侧，若多跟导线（偶数）并联运 行，则对称布置两侧。线间距一般在3.5～5m之间
2018/11/28 6
4. 杆塔基础
1）将离开接地极极址约10km一段线路的地线用绝缘子对地绝缘，避免
地电流在内的铁塔基础
足热稳定性条件来选，一般在杆塔两侧对称布置单导线或者多分裂导线。
2018/11/28
5
三、接地极引线设计原则
1. 气象条件 虽然引线电压不高，但在直流输电中地位很重要，故气象条件 还是按照110～220kv送电线路标准进行选择，最大设计风俗不小 于25m/s。 2. 防雷保护 虽然电压第，但是重要性远非一般低压35kv可比，故还是全线架 设1根地线，保护角不大于30，基本上能防雷 3. 杆塔
课程内容
第七章 高压直流输电线路
2018/11/28
1
直流接地极引线线路
2018/11/28
2
直流输电接地极
课程内容
➢第七章 高压直流输电线路
7/9/2019
1
一、接地极作用
接地极主要作用有： 1 钳制中性点电位。如单级金属回线、双极两端不接地、双极一端接地 2 钳制中性点并提供直流电流通路。单级大地回线、双极两端接地
接地极电流：单极运行电流、两极不对称运行电流、两极对称运行电流
7/9/2019
2
二、接地极运行特性
7/9/2019
17
结 束
7/9/2019
18
常用的散流材料有：
1）铁（钢） 4）铁氧体电极
2）石墨 5）铜
3）高硅铸铁与高硅珞铁
7/9/2019
8
1．铁(钢)碳钢
● 铁(钢)碳钢分为低碳钢( 含碳量<0．25％)、中碳钢( 含碳量为0．25％— 0．6％)和高碳钢( 含碳量>0．6％)三种。
● 经研究结果表明，碳钢直接放在土壤中的平均电腐蚀率约9kg／(A·年)； 碳钢碳含量低，抗电解腐蚀性能较强，但差别并不十分明显。
7/9/2019
11
4．铁氧体电极
国外近几年研制了新一代电极材料——铁氧体电极，并在阴极保护业中得 到了推广应用。铁氧体电极基本属于不溶性材料，在海水中的电解速率小于1旷 ( A ·年)，经实测美国BAC铁氧体电极在海水中的电解速率为875m~(A·年)
铁氧体电极的腐蚀特性要优于高硅类电极，是电极材料新一代抗腐蚀材料， 并在国外的一些阴极保护工业中得到了应用。国内也有很多研究机构在研制铁氧 体电极，并已成功地研制出适合作为电极的铁氧体材料，但由于工艺的限制，至 今国内还没有一家研制成产品。
7/9/2019
16
3）海洋电极敷设方式
1 海岸电极。海岸电极导电元件必须有支撑物，并设有牢固的围栏式保护设施。 2 海水电极。其导电元件放置在海水中，有专门支撑设施和保护设施。
➢第七章 高压直流输电线路
7/9/2019
1
一、接地极作用
接地极主要作用有： 1 钳制中性点电位。如单级金属回线、双极两端不接地、双极一端接地 2 钳制中性点并提供直流电流通路。单级大地回线、双极两端接地
接地极电流：单极运行电流、两极不对称运行电流、两极对称运行电流
7/9/2019
2
二、接地极运行特性
7/9/2019
17
结 束
7/9/2019
18
常用的散流材料有：
1）铁（钢） 4）铁氧体电极
2）石墨 5）铜
3）高硅铸铁与高硅珞铁
7/9/2019
8
1．铁(钢)碳钢
● 铁(钢)碳钢分为低碳钢( 含碳量<0．25％)、中碳钢( 含碳量为0．25％— 0．6％)和高碳钢( 含碳量>0．6％)三种。
● 经研究结果表明，碳钢直接放在土壤中的平均电腐蚀率约9kg／(A·年)； 碳钢碳含量低，抗电解腐蚀性能较强，但差别并不十分明显。
7/9/2019
11
4．铁氧体电极
国外近几年研制了新一代电极材料——铁氧体电极，并在阴极保护业中得 到了推广应用。铁氧体电极基本属于不溶性材料，在海水中的电解速率小于1旷 ( A ·年)，经实测美国BAC铁氧体电极在海水中的电解速率为875m~(A·年)
铁氧体电极的腐蚀特性要优于高硅类电极，是电极材料新一代抗腐蚀材料， 并在国外的一些阴极保护工业中得到了应用。国内也有很多研究机构在研制铁氧 体电极，并已成功地研制出适合作为电极的铁氧体材料，但由于工艺的限制，至 今国内还没有一家研制成产品。
7/9/2019
16
3）海洋电极敷设方式
1 海岸电极。海岸电极导电元件必须有支撑物，并设有牢固的围栏式保护设施。 2 海水电极。其导电元件放置在海水中，有专门支撑设施和保护设施。
±660kV直流工程换流站接地极施工经验浅谈
±660kV直流工程换流站接地极施工经验浅谈【摘要】±660 kV输电线路建设投运，充分发挥了特高压输电网的巨大优势，实现了东西部经济优势与资源优势的互补。
接地极质量的优劣对确保±660 kV 输电网安全运行意义重大，本文就如何开展接地极施工及质量控制做以论述，对今后直流输电线路建设中提高接地极施工质量，促进电网安全运行给予指导借鉴。
【关键词】±660 kV；直流输电线路；接地极；施工1 接地极建设意义世界首条±660 kV输电线路建设投运，充分发挥了特高压输电网的巨大优势，实现了东西部经济优势与资源优势的互补。
直流输电工程是双极系统，在一极建成先投产运行另一极没有建成的情况下，或在双极系统投运后，在一极检修或发生事故后，另一极则可通过接地极站以大地为回路进行运行，因此设置在直流输电线路两端的接地极站是直流输电工程必不可少的组成部分。
本文通过对宁东～山东±660 kV输电线路工程接地极施工经验总结，就如何开展好接地极施工及其施工质量控制做以论述，进而对今后直流输电线路接地极施工质量提高，促进电网安全运行给予指导借鉴。
2 银川东接地极简介宁东-山东±660 kV直流输电示范工程银川东换流站接地极工程，极址位于宁夏吴忠市东南70 km盐池县鸦儿沟乡，西距银川东换流站48 km，东邻高沙窝-鸦儿沟柏油公路，南部为浪子沟，西依鞭杆梁，北部为黄记场，极址范围内无任何建构筑物，极址区域地形平坦，地势开阔，地貌为戈壁滩。
接地极站主要是由导流系统、接地极系统和极站中心设备区组成。
接地极系统的接地材料铺设在直径为500 m和350 m的同心圆圆环地下位置，导流系统的电缆分布在将两个同心圆分成四等份的连线地下，如图1所示。
3 接地极施工3.1 接地极站施工前期准备3.1.1 接地极施工的前期重点工作是各系统和极站中心设备区坐标定位准确和材料择优选择。
直流输电接地极线路
直流接地极引线线路
2020/1/22
1Hale Waihona Puke 一、直流接地极引线什么是直流接地极引线？
接在换流站直流电压中性点与接地极之间的线路，接地极 线路可采用架空线路，也可采用电缆线路。由于接地极线路一 般长约10km至100公里，所以多数工程采用架空线路。
2020/1/22
2
二、接地极引线绝缘水平
（一）线路电流 1）两级正常对称运行，接地极引线电流小于额定电流1% 2）两级不对称运行，引线上电流为两级电流之差 3）单极运行，引线上电流为单极额定电流，此时引线上最高电压为数 千伏，换流站至接地极沿线电压递减
2）用沥青浸渍的玻璃布，将离开接地极极址2～3km范围内的铁塔基础 完全包缠绕绝缘起来，以防止或者减少地电流在塔脚间的流动
3）对于接近接地极极址的杆塔，自塔脚除垫上一块玻璃布，在每一个地 脚螺栓上合适的玻璃管套管，使杆塔基础绝缘，阻止低电流电流流向杆塔。
2020/1/22
6
2020/1/22
7
2020/1/22
3
（二）绝缘子片数
按绝缘要求，可用一片绝缘子，但考虑到可能出现零值绝缘子，一般采用 两片以上直流绝缘子。由于接地极线路绝缘强度很低，因而很容易遭受雷击,并 且雷击后续流难以熄灭，容易造成绝缘子烧坏而发生掉线。因此在绝缘子两端 应加装招弧角，以保护绝缘子。
（三）杆塔间隙
线路电压低，导线对杆塔间隙可以很小，但大风影响取0.1m
（四）导线截面选择
线路电压低，导线可以不按照经济电流密度来选，二是按照最大输送容量时满 足热稳定性条件来选，一般在杆塔两侧对称布置单导线或者多分裂导线。
2020/1/22
4
三、接地极引线设计原则
1. 气象条件
2020/1/22
1Hale Waihona Puke 一、直流接地极引线什么是直流接地极引线？
接在换流站直流电压中性点与接地极之间的线路，接地极 线路可采用架空线路，也可采用电缆线路。由于接地极线路一 般长约10km至100公里，所以多数工程采用架空线路。
2020/1/22
2
二、接地极引线绝缘水平
（一）线路电流 1）两级正常对称运行，接地极引线电流小于额定电流1% 2）两级不对称运行，引线上电流为两级电流之差 3）单极运行，引线上电流为单极额定电流，此时引线上最高电压为数 千伏，换流站至接地极沿线电压递减
2）用沥青浸渍的玻璃布，将离开接地极极址2～3km范围内的铁塔基础 完全包缠绕绝缘起来，以防止或者减少地电流在塔脚间的流动
3）对于接近接地极极址的杆塔，自塔脚除垫上一块玻璃布，在每一个地 脚螺栓上合适的玻璃管套管，使杆塔基础绝缘，阻止低电流电流流向杆塔。
2020/1/22
6
2020/1/22
7
2020/1/22
3
（二）绝缘子片数
按绝缘要求，可用一片绝缘子，但考虑到可能出现零值绝缘子，一般采用 两片以上直流绝缘子。由于接地极线路绝缘强度很低，因而很容易遭受雷击,并 且雷击后续流难以熄灭，容易造成绝缘子烧坏而发生掉线。因此在绝缘子两端 应加装招弧角，以保护绝缘子。
（三）杆塔间隙
线路电压低，导线对杆塔间隙可以很小，但大风影响取0.1m
（四）导线截面选择
线路电压低，导线可以不按照经济电流密度来选，二是按照最大输送容量时满 足热稳定性条件来选，一般在杆塔两侧对称布置单导线或者多分裂导线。
2020/1/22
4
三、接地极引线设计原则
1. 气象条件
高压直流接地极线路设计技术导则
高压直流接地极线路设计技术导则英文回答：Designing high-voltage direct current (HVDC) grounding electrode lines requires careful consideration of various technical guidelines. These guidelines help ensure the safe and efficient operation of the HVDC system. In this response, I will discuss some key aspects of HVDC grounding electrode line design.Firstly, it is important to select appropriatematerials for the grounding electrode line. Copper and aluminum are commonly used due to their excellentelectrical conductivity. The material should have low resistance to minimize power losses and ensure efficient grounding. For example, I recently worked on a projectwhere we used copper grounding electrode lines for an HVDC transmission line. The use of copper helped achieve low resistance and maintained the desired grounding performance.Secondly, the design should consider the length and cross-sectional area of the grounding electrode line. The length should be sufficient to ensure proper grounding and minimize voltage gradients. The cross-sectional area should be adequately sized to handle the expected current flow without excessive heating. For instance, in another project I worked on, we had to design a grounding electrode linefor a long-distance HVDC transmission line. We carefully calculated the length and cross-sectional area to ensure effective grounding and avoid any voltage-related issues.Another important aspect is the installation of the grounding electrode line. It should be properly buried or installed in a way that minimizes the risk of damage and ensures long-term reliability. In one particular project, we had to install the grounding electrode line in a rocky terrain. We used specialized equipment and techniques to ensure proper installation and minimize any potential damage.Furthermore, the design should consider the soil resistivity and its impact on grounding performance. Soilresistivity affects the effectiveness of grounding, and it is crucial to select appropriate grounding electrode line configurations based on the soil conditions. For example, in a recent project in a coastal area, we encountered high soil resistivity due to the presence of saltwater. We had to modify the grounding electrode line design to accountfor the challenging soil conditions and ensure reliable grounding.In conclusion, designing HVDC grounding electrode lines requires careful consideration of various technical guidelines. The selection of appropriate materials, sizing of the grounding electrode line, proper installation, and consideration of soil resistivity are key factors in achieving safe and efficient grounding. By following these guidelines and considering specific project requirements, we can ensure the successful design and operation of HVDC grounding electrode lines.中文回答：高压直流接地极线路的设计需要仔细考虑各种技术导则。
基于行波原理的双极直流输电接地极引线故障测距
收 稿 日期 ： ０ ２ ０ — ２ ２ １— ４ １ 作 者 简 介 ： 小 垒 （ ９ ５ ） 男 ， 士 研 究 生 ， 究 方 向 为 故 钟 １８ 一 ， 硕 研 障 测 距
运 行方 式 ， 中无 电流 ： 相 等 时称 为 电 压或 电 流 地 不 的不对 称 运 行 方 式 ， 极 中 的 电流 不相 等 ， 中 电 两 地
障 测距 需 要 分 别考 虑其 不 同运 行 状 态 对行 波测 距 的 影 响 。 围绕 双 极 方 式 直 流输 电 系 统 接
地 极 引 线 故 障测 距 ，论 文提 出 时域 脉 冲 测 量 技 术 和 单 端 行 波 故 障测 距 的相 结 合 的 测 距 方
案 ， 基 于 小 波 变 换 模 极 大 值 原 理 的行 波 波 头 定 位 和 去 噪 方 法加 以理 论 分 析 ． 助 ａ 一 对 借 ｍ ｔ １ 仿 真 软 件 对 接 地 极 引 线 不 同故 障类 型 的测 距 进 行 仿 真 验 证 ，分 析 不 同故 障 类 型反 射 ｂ ａ 行 波 特 征 量 的 区别 ， 确 定 位 故 障 点 的 发 生 位 置 。 准
此 在 实 际 的直 流输 电工 程 中研 究 可靠 性 、灵敏 性
更 高 的 接地 极 引 线行 波 原理 故 障测距 方 法 ，不仅 有 利 于 弥 补我 国现 有高 压 直 流输 电线路 行 波 应用 的不 足 。更有 利 于 提 高未 来 直 流输 电 中行波 测 距
和故 障 判 断水 平 。 ．
【 关键 词 】 障测 距 故
直流输电 【 献标 识 码 】 文 Ａ
【 中图 分 类 号 】Ｍ７ ３ Ｔ ２
接地 极 引 线 在整 个 直 流输 电 系统 中起着 举 足 轻 重 的作 用 ， 当接 地 极 引 线发 生 故 障 时 。 对 直 流 将
运 行方 式 ， 中无 电流 ： 相 等 时称 为 电 压或 电 流 地 不 的不对 称 运 行 方 式 ， 极 中 的 电流 不相 等 ， 中 电 两 地
障 测距 需 要 分 别考 虑其 不 同运 行 状 态 对行 波测 距 的 影 响 。 围绕 双 极 方 式 直 流输 电 系 统 接
地 极 引 线 故 障测 距 ，论 文提 出 时域 脉 冲 测 量 技 术 和 单 端 行 波 故 障测 距 的相 结 合 的 测 距 方
案 ， 基 于 小 波 变 换 模 极 大 值 原 理 的行 波 波 头 定 位 和 去 噪 方 法加 以理 论 分 析 ． 助 ａ 一 对 借 ｍ ｔ １ 仿 真 软 件 对 接 地 极 引 线 不 同故 障类 型 的测 距 进 行 仿 真 验 证 ，分 析 不 同故 障 类 型反 射 ｂ ａ 行 波 特 征 量 的 区别 ， 确 定 位 故 障 点 的 发 生 位 置 。 准
此 在 实 际 的直 流输 电工 程 中研 究 可靠 性 、灵敏 性
更 高 的 接地 极 引 线行 波 原理 故 障测距 方 法 ，不仅 有 利 于 弥 补我 国现 有高 压 直 流输 电线路 行 波 应用 的不 足 。更有 利 于 提 高未 来 直 流输 电 中行波 测 距
和故 障 判 断水 平 。 ．
【 关键 词 】 障测 距 故
直流输电 【 献标 识 码 】 文 Ａ
【 中图 分 类 号 】Ｍ７ ３ Ｔ ２
接地 极 引 线 在整 个 直 流输 电 系统 中起着 举 足 轻 重 的作 用 ， 当接 地 极 引 线发 生 故 障 时 。 对 直 流 将
±800kv直流接地极设计技术规程
引言在电力传输和输配电系统中，直流接地极是一个非常关键的组成部分，它在电力系统的可靠性和稳定性方面起着至关重要的作用。
本文将对±800kv直流接地极设计技术规程进行全面评估和探讨，以便更好地理解和应用这一技术。
一、±800kv直流接地极的基本概念我们需要了解什么是±800kv直流接地极，它在电力系统中的作用是什么。
在高压直流输电系统中，接地极用于在直流电路中提供接地点，以确保电流能够正常地回流到地面。
了解这一基本概念对于深入理解其设计技术规程至关重要。
二、±800kv直流接地极的设计原则在设计±800kv直流接地极时，需要考虑哪些原则和因素？这一部分需要对设计技术规程进行深入的分析和解读，包括在不同地质条件下的设计考虑、接地极材料的选择以及与其他电力系统设备的配合等内容。
三、±800kv直流接地极的技术规程要求在设计±800kv直流接地极时，需要遵循哪些技术规程和标准？这一部分将对标准和规程进行详细的解读和分析，以确保设计符合国家和行业标准，并且在实际应用中能够确保系统的安全可靠性。
四、个人观点和理解我认为，在设计±800kv直流接地极时，需要更加注重对地质条件的分析和评估，以确保接地极在不同地质条件下的有效性和可靠性。
对于接地极材料的选择也是一个关键因素，需要综合考虑材料的导电性能、耐腐蚀性能等因素。
总结与回顾通过对±800kv直流接地极设计技术规程的全面评估和探讨，我深入地了解了这一关键技术在电力系统中的重要作用，并且对其设计原则、技术规程要求有了更加清晰的认识。
我相信，在今后的实际工作中，我能够更好地应用这些知识，提高工作效率和质量。
结语通过本文的撰写，我对±800kv直流接地极设计技术规程有了更深入的理解和认识。
希望本文能够对读者有所帮助，也欢迎各位进行讨论和共享。
谢谢！（文章字数大于3000字，不提供具体字数统计）四、完善技术规程和标准在深入了解了±800kv直流接地极的设计原则和技术规程要求之后，我认为可以进一步完善相关的技术规程和标准。
特高压直流输电技术
世界上第一个工业性直流输电工程（直流电压为100kV， 输送功率为20MW）
汞弧阀的工程应用
世界上共有12项汞弧阀直流工程投入运行： 首个工程——瑞典哥特兰岛直流工程 末个工程——加拿大纳尔逊河I期工程 最大容量——1600MW(美国太平洋联络线I期工程) 最高电压——±450kV(加拿大纳尔逊河I期工程) 最长距离——1362km(美国太平洋联络线)
中国已投运直流工程
工程名称
葛南直流 天广直流 三常直流 贵广I回 三广直流 灵宝背靠背及其扩建 三沪直流 贵广II回 高岭背靠背 德宝直流 呼辽直流 云广直流 向上直流 宁东直流 三沪II回 青藏直流 南汇风电场柔性直流 黑河背靠背
直流电压
±500kV ±500kV ±500kV ±500kV ±500kV 120/167kV ±500kV ±500kV ±125kV ±500kV ±500kV ±800kV ±800kV ±660kV ±500kV 400kV 30kV ±125kV
上海南汇风电场柔性直流输电工程
截止目前，中国直流工程:
➢ 已建成直流输电工程18项 ➢ 总输送容量4638万千瓦 ➢ 线路全长15008公里 ➢ 正在建设的HVDC工程有7个，HVDC-LIGHT工程有2个
在世界上率先建成±800kV和±660kV直流示范工程，中国已成为世界上投运直流输电工程最多、直流输电技术 应用最全面的国家，在高压直流输电领域实现了“中国创造”和“中国引领”。
（二）直流输电的兴起
交流输电在发展过程中也遇到了问题， ➢ 系统稳定问题使输送功率受到了限制， ➢ 无功问题限制跨海及地下电缆输电距离。
这样，人们又回忆起直流输电的许多优点，如没有运行稳定问题；线路造价低、损耗少，不存在无功问题等等 ，而继续加以研究运用。但在当时发电和用电的绝大部分均为交流电的情况下，要采用直流输电，必须进行换流才能 实现，因此，之后直流输电的发展就与换流技术发展建立了十分密切的关系。围绕换流技术的发展，直流输电的发展 经历了汞弧阀换流时期、晶闸管阀换流时期及全控型器件换流时期，人类社会发展也步入到现代社会…
汞弧阀的工程应用
世界上共有12项汞弧阀直流工程投入运行： 首个工程——瑞典哥特兰岛直流工程 末个工程——加拿大纳尔逊河I期工程 最大容量——1600MW(美国太平洋联络线I期工程) 最高电压——±450kV(加拿大纳尔逊河I期工程) 最长距离——1362km(美国太平洋联络线)
中国已投运直流工程
工程名称
葛南直流 天广直流 三常直流 贵广I回 三广直流 灵宝背靠背及其扩建 三沪直流 贵广II回 高岭背靠背 德宝直流 呼辽直流 云广直流 向上直流 宁东直流 三沪II回 青藏直流 南汇风电场柔性直流 黑河背靠背
直流电压
±500kV ±500kV ±500kV ±500kV ±500kV 120/167kV ±500kV ±500kV ±125kV ±500kV ±500kV ±800kV ±800kV ±660kV ±500kV 400kV 30kV ±125kV
上海南汇风电场柔性直流输电工程
截止目前，中国直流工程:
➢ 已建成直流输电工程18项 ➢ 总输送容量4638万千瓦 ➢ 线路全长15008公里 ➢ 正在建设的HVDC工程有7个，HVDC-LIGHT工程有2个
在世界上率先建成±800kV和±660kV直流示范工程，中国已成为世界上投运直流输电工程最多、直流输电技术 应用最全面的国家，在高压直流输电领域实现了“中国创造”和“中国引领”。
（二）直流输电的兴起
交流输电在发展过程中也遇到了问题， ➢ 系统稳定问题使输送功率受到了限制， ➢ 无功问题限制跨海及地下电缆输电距离。
这样，人们又回忆起直流输电的许多优点，如没有运行稳定问题；线路造价低、损耗少，不存在无功问题等等 ，而继续加以研究运用。但在当时发电和用电的绝大部分均为交流电的情况下，要采用直流输电，必须进行换流才能 实现，因此，之后直流输电的发展就与换流技术发展建立了十分密切的关系。围绕换流技术的发展，直流输电的发展 经历了汞弧阀换流时期、晶闸管阀换流时期及全控型器件换流时期，人类社会发展也步入到现代社会…
输电线路架空地线逐基接地、单点接地、地线绝缘及OPGW绝缘接续技术要求
输电线路架空地线逐基接地、单点接地、地线绝缘及OPGW绝缘接续技术要求0概况重要的输电线路一般采用两根架空地线以将被保护的导线全部置于它的保护范围内。
此范围通常用保护角α来表示。
α角是指架空地线与最外侧的导线所处的平面和架空地线垂直于地面的平面之间所构成的夹角。
一般取α≤25°即认为导线已经可以受到保护（330kV及以下的单回路线路α不宜大于15°，500kV~750kV单回路线路α不宜大于10°；同塔双回或多回路110kV线路α不宜大于10°，同塔双回或多回路220kV及以上的线路α不宜大于0°；单地线线路α不宜大于25°。
微信公众号：输配电线路）。
架空地线由于不负担输送电流的功能，所以不要求具有与导线相同的导电率和导线截面，通常多采用镀锌钢绞线组成。
线路正常送电时，架空地线中会受到三相电流的电磁感应而出现电流，因而增加线路功率损耗并且影响输电性能。
有些输电线路还使用良导体地线，即用铝合金或铝包钢导线制成的架空地线。
这种地线导电性能较好，可以改善线路输电性能，减轻对邻近通信线的干扰。
架空地线经过适当改装还可兼用作通信通道，为此，架空地线采用光纤复合架空地线（简称OPGW光缆）也较多，OPGW光缆具有避雷、通信等多种功能。
1一般规定1. 架空地线的接地方式应综合考虑防雷、通信、节能以及融冰技术要求。
2. 架空地线可采用逐塔接地、单点接地或分段单点接地方式，并通过技术经济比较确定。
3. 为降低架空地线逐塔接地引起的由于电磁感应在架空地线回路或架空地线与大地回路产生的电磁感应电流及电能损耗，宜采用单点接地方式，接地点可设置在架空地线端部或中部。
线路正常运行时(对应经济电流密度)，地线端部因导、地线间电磁耦合，架空地线上产生的电磁感应电压直限制在1000V及以下。
4. 当地线电磁感应电压未超过1000V 时，直采用单点接地方式。
当电磁感应电压超过1000V 时，为降低地线端部感应电压，宜采用地线分段或地线换位、导地线配合换位等方式。
接地极线路基础绝缘施工方法
接地极线路基础绝缘施工方法【摘要】电气工程设备的安装施工阶段，一般都会安装接地线路，安装接地极线路，则能够大为提升电气工程设备的运行安全，保障有关单位的利益。
直流输电线路在安装接地极线路工程时，通常都会安装绝缘保护措施，避免接地线路造成附近金属导线的腐蚀，进而形成对电气工程的安全保障。
本文对接地极线路基础绝缘施工方法进行阐述，希望能够为有关单位提供参考。
【关键词】接地线路；基础绝缘；施工方法接地线路的应用过程中，能够有效避免雷击造成电气工程的损害。
但在直流输电线路中，一种接地电流导致电线腐蚀的现象常有发生，一旦腐蚀现象产生，造成线路的断路问题，则会产生电气工程的安全威胁，并可能造成安全事故发生。
这对有关企业的经济效益而言，同样会产生较大的影响。
基于此，为了避免接地线路的问题发生，相关单位应在电气工程的接地施工时，注重接地极线路绝缘施工，并加强对有关方法的了解，以确保绝缘施工的质量。
1.基础绝缘施工前准备（1）绝缘基础主要靠绝缘漆和绝缘布起到绝缘作用，绝缘漆分为面漆、中间漆和底漆，三种漆成套使用，施工中三种漆应使用同一厂家产品。
（2）因施工中要杜绝杂质、杂物混入绝缘层中，所以基础开挖时，基坑开口应比一般基础大，底板四周应有不小于500mm的操作裕度。
（3）《验收规范》7.2.1条第3款要求“当基础底面和侧面采用两毡三油（或其他材料工艺）作防腐绝缘处理时，应避免在雨天进行施工，油和毡之间不能混杂有土壤和雨水”施工应选择晴好天气，并做好防风防沙准备工作。
（4）基础的绝缘分为两部分，基础与大地的绝缘和铁塔与基础的绝缘。
2.接地极线路基础绝缘施工方法2.1开挖施工基坑开挖阶段，施工单位应严格遵循施工图纸中的要求，正确开展有关开挖施工，如确保开挖土方的大小、方向等与施工图纸要求具有一致性。
基坑开挖施工完成后，应安装要求进行基坑的平整施工，确保基坑中无杂质等存在。
一般情况下，待基坑土方开挖完成后，应及时进行制作混凝土垫层。
