第5章楼梯学习目标要求1．掌握楼梯的组成及分类。

2．掌握钢筋砼楼梯的构造要求。

3．掌握坡道、台阶的构造。

4．掌握栏杆、扶手的尺寸要求。

学习重点与难点重点：现浇钢筋混凝土楼梯的形式、楼梯的尺度、楼梯的构造设计及细部构造。

难点：楼梯的构造设计5．1 楼梯概述房屋各个不同楼层之间需设置上下交通联系的设施，这些设施有楼梯、电梯、自动扶梯、爬梯、坡道、台阶等。

楼梯作为竖向交通和人员紧急疏散的主要交通设施，使用最广泛；电梯主要用于高层建筑或有特殊要求的建筑；自动扶梯用于人流量大的场所；爬梯用于消防和检修；坡道用于建筑物入口处方便行车用；台阶用于室内外高差之间的联系。

5．1．1 楼梯的作用楼梯作为建筑物垂直交通设施之一，首要的作用是联系上下交通通行；其次，楼梯作为建筑物主体结构还起着承重的作用，除此之外，楼梯有安全疏散、美观装饰等功能。

设有电梯或自动扶梯等垂直交通设施的建筑物也必须同时设有楼梯。

在设计中要求楼梯坚固、耐久、安全、防火；做到上下通行方便，便于搬运家具物品，有足够的通行宽度和疏散能力。

5．1．2 楼梯的组成楼梯一般由楼梯段、楼梯平台、栏杆（或栏板）和扶手三部分组成，如图2-5-1。

楼梯所处的空间称为楼梯间。

1．楼梯段楼梯段又称楼梯跑，是楼层之间的倾斜构件，同时也是楼梯的主要使用和承重部分。

它由若干个踏步组成。

为减少人们上下楼梯时的疲劳和适应人们行走的习惯，一个楼梯段的踏步数要求最多不超过18级，最少不少于3级。

2．楼梯平台楼梯平台是指楼梯梯段与楼面连接的水平段或连接两个梯段之间的水平段，供楼梯转折或使用者略作休息之用。

平台的标高有时与某个楼层相一致，有时介于两个楼层之间。

与楼层标高相一致的平台称为楼层平台，介于两个楼层之间的平台称为中间平台。

3．楼梯梯井楼梯的两梯段或三梯段之间形成的竖向空隙称为梯井。

在住宅建筑和公共建筑中，根据使用和空间效果不同而确定不同的取值。

住宅建筑应尽量减小梯井宽度，以增大梯段净宽，一般取值为100～200mm。

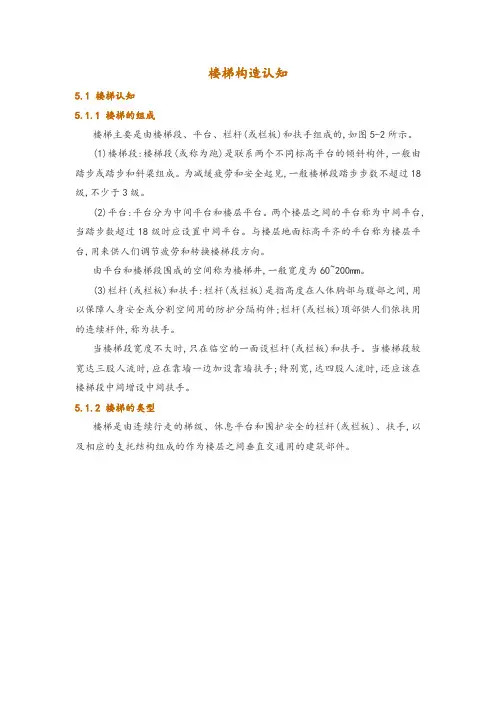

楼梯构造认知5.1 楼梯认知5.1.1 楼梯的组成楼梯主要是由楼梯段、平台、栏杆(或栏板)和扶手组成的,如图5-2所示。

(1)楼梯段:楼梯段(或称为跑)是联系两个不同标高平台的倾斜构件,一般由踏步或踏步和斜梁组成。

为减缓疲劳和安全起见,一般楼梯段踏步步数不超过18级,不少于3级。

(2)平台:平台分为中间平台和楼层平台。

两个楼层之间的平台称为中间平台,当踏步数超过18级时应设置中间平台。

与楼层地面标高平齐的平台称为楼层平台,用来供人们调节疲劳和转换楼梯段方向。

由平台和楼梯段围成的空间称为楼梯井,一般宽度为60~200mm。

(3)栏杆(或栏板)和扶手:栏杆(或栏板)是指高度在人体胸部与腹部之间,用以保障人身安全或分割空间用的防护分隔构件;栏杆(或栏板)顶部供人们依扶用的连续杆件,称为扶手。

当楼梯段宽度不大时,只在临空的一面设栏杆(或栏板)和扶手。

当楼梯段较宽达三股人流时,应在靠墙一边加设靠墙扶手;特别宽,达四股人流时,还应该在楼梯段中间增设中间扶手。

5.1.2 楼梯的类型楼梯是由连续行走的梯级、休息平台和围护安全的栏杆(或栏板)、扶手,以及相应的支托结构组成的作为楼层之间垂直交通用的建筑部件。

图5-2 楼梯的组成楼梯的类型较多,在不同的建筑中可以采用不同的类型。

(1)楼梯按楼梯段的数量、构造和平面布置方式划分,常见的类型有单跑式(通常把楼梯段称为跑)、双跑式(包括双跑直行式、转角式、双跑平行式、双分式、双合式、剪刀式)、三跑式、弧形式和螺旋式等,如图5-3所示。

图5-3 楼梯段平面布置方式(a)单跑式;(b)转角式;(c)双跑平行式;(d)双合式;(e)双分式(一);(f)三跑式;(g)双分式(二);(h)剪刀式;(i)交叉式;(j)弧形式;(k)螺旋式①单跑式楼梯:是指从一个楼层沿着一个方向到另一个相邻楼层,只有一个不设置中间平台的楼梯段组成的楼梯。

其平面投影较短,多用于楼层高度较小的建筑。

②双跑式楼梯:是指从一个楼层到另一个相邻楼层,有两个楼梯段组成的楼梯。

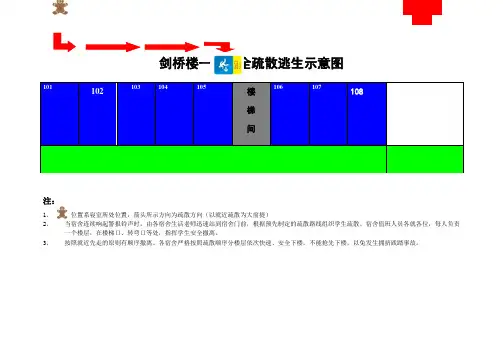

剑桥楼一楼安全疏散逃生示意图注：1、 位置系寝室所处位置，箭头所示方向为疏散方向（以就近疏散为大前提）2、 当宿舍连续响起警报铃声时，由各宿舍生活老师迅速站到宿舍门前，根据预先制定的疏散路线组织学生疏散。

宿舍值班人员各就各位，每人负责一个楼层，在楼梯口、转弯口等处，指挥学生安全撤离。

3、按照就近先走的原则有顺序撤离。

各宿舍严格按照疏散顺序分楼层依次快速、安全下楼，不能抢先下楼，以免发生拥挤践踏事故。

剑桥楼一楼安全疏散逃生示意图注：1、 位置系寝室所处位置，箭头所示方向为疏散方向（以就近疏散为大前提）2、 当宿舍连续响起警报铃声时，由各宿舍生活老师迅速站到宿舍门前，根据预先制定的疏散路线组织学生疏散。

宿舍值班人员各就各位，每人负责一个楼层，在楼梯口、转弯口等处，指挥学生安全撤离。

3、按照就近先走的原则有顺序撤离。

各宿舍严格按照疏散顺序分楼层依次快速、安全下楼，不能抢先下楼，以免发生拥挤践踏事故。

剑桥楼一楼安全疏散逃生示意图注：1、 位置系寝室所处位置，箭头所示方向为疏散方向（以就近疏散为大前提）2、 当宿舍连续响起警报铃声时，由各宿舍生活老师迅速站到宿舍门前，根据预先制定的疏散路线组织学生疏散。

宿舍值班人员各就各位，每人负责一个楼层，在楼梯口、转弯口等处，指挥学生安全撤离。

3、按照就近先走的原则有顺序撤离。

各宿舍严格按照疏散顺序分楼层依次快速、安全下楼，不能抢先下楼，以免发生拥挤践踏事故。

剑桥楼一楼安全疏散逃生示意图注：1、 位置系寝室所处位置，箭头所示方向为疏散方向（以就近疏散为大前提）2、 当宿舍连续响起警报铃声时，由各宿舍生活老师迅速站到宿舍门前，根据预先制定的疏散路线组织学生疏散。

宿舍值班人员各就各位，每人负责一个楼层，在楼梯口、转弯口等处，指挥学生安全撤离。

3、按照就近先走的原则有顺序撤离。

各宿舍严格按照疏散顺序分楼层依次快速、安全下楼，不能抢先下楼，以免发生拥挤践踏事故。

剑桥楼一楼安全疏散逃生示意图注：1、 位置系寝室所处位置，箭头所示方向为疏散方向（以就近疏散为大前提）2、 当宿舍连续响起警报铃声时，由各宿舍生活老师迅速站到宿舍门前，根据预先制定的疏散路线组织学生疏散。

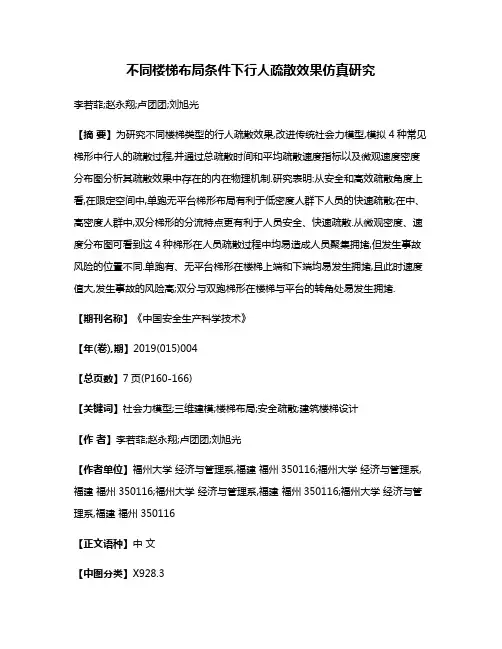

不同楼梯布局条件下行人疏散效果仿真研究李若菲;赵永翔;卢团团;刘旭光【摘要】为研究不同楼梯类型的行人疏散效果,改进传统社会力模型,模拟4种常见梯形中行人的疏散过程,并通过总疏散时间和平均疏散速度指标以及微观速度密度分布图分析其疏散效果中存在的内在物理机制.研究表明:从安全和高效疏散角度上看,在限定空间中,单跑无平台梯形布局有利于低密度人群下人员的快速疏散;在中、高密度人群中,双分梯形的分流特点更有利于人员安全、快速疏散.从微观密度、速度分布图可看到这4种梯形在人员疏散过程中均易造成人员聚集拥堵,但发生事故风险的位置不同.单跑有、无平台梯形在楼梯上端和下端均易发生拥堵,且此时速度值大,发生事故的风险高;双分与双跑梯形在楼梯与平台的转角处易发生拥堵.【期刊名称】《中国安全生产科学技术》【年(卷),期】2019(015)004【总页数】7页(P160-166)【关键词】社会力模型;三维建模;楼梯布局;安全疏散;建筑楼梯设计【作者】李若菲;赵永翔;卢团团;刘旭光【作者单位】福州大学经济与管理系,福建福州350116;福州大学经济与管理系,福建福州350116;福州大学经济与管理系,福建福州350116;福州大学经济与管理系,福建福州350116【正文语种】中文【中图分类】X928.30 引言近年来，建筑火灾造成的人员伤亡事件屡有发生，尤其对于人员密集、火灾荷载大的场所，一旦发生火灾极易造成重大人员伤亡和财产损失，甚至造成恶劣的社会影响[1]。

楼梯是各种建筑物中的主要疏散环节，特别是一些大型的人群聚集场所，如火车站、地铁站、商业广场、教学楼等。

在紧急事件发生时(如停电、火灾、地震等)，楼梯也是主要的逃生通道。

而楼梯疏散在疏散速度、步幅宽度、人员间相互影响等方面都不同于平面上的疏散[2]。

因此，针对楼梯区域人员疏散特征进行研究具有重要的现实意义。

对于人员疏散问题，常使用的行人模型主要是社会力模型[3]、元胞自动机模型[4]及格子气模型[5]等。

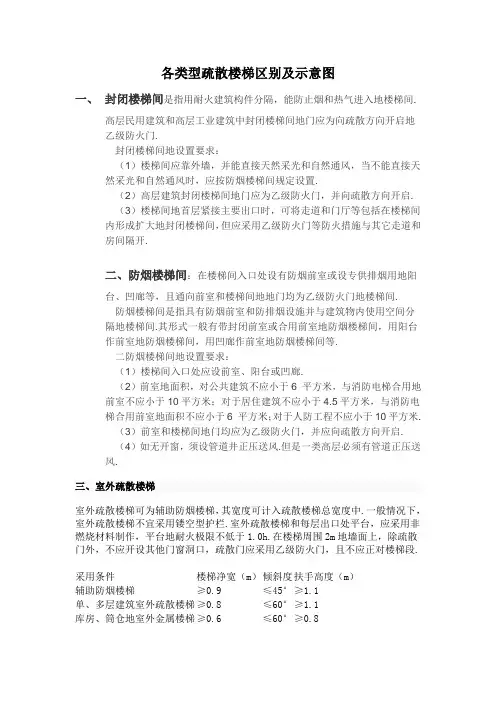

各类型疏散楼梯区别及示意图一、封闭楼梯间是指用耐火建筑构件分隔，能防止烟和热气进入地楼梯间.高层民用建筑和高层工业建筑中封闭楼梯间地门应为向疏散方向开启地乙级防火门.封闭楼梯间地设置要求：（1）楼梯间应靠外墙，并能直接天然采光和自然通风，当不能直接天然采光和自然通风时，应按防烟楼梯间规定设置.（2）高层建筑封闭楼梯间地门应为乙级防火门，并向疏散方向开启.（3）楼梯间地首层紧接主要出口时，可将走道和门厅等包括在楼梯间内形成扩大地封闭楼梯间，但应采用乙级防火门等防火措施与其它走道和房间隔开.二、防烟楼梯间：在楼梯间入口处设有防烟前室或设专供排烟用地阳台、凹廊等，且通向前室和楼梯间地地门均为乙级防火门地楼梯间.防烟楼梯间是指具有防烟前室和防排烟设施并与建筑物内使用空间分隔地楼梯间.其形式一般有带封闭前室或合用前室地防烟楼梯间，用阳台作前室地防烟楼梯间，用凹廊作前室地防烟楼梯间等.二防烟楼梯间地设置要求：（1）楼梯间入口处应设前室、阳台或凹廊.（2）前室地面积，对公共建筑不应小于6 平方米，与消防电梯合用地前室不应小于10平方米；对于居住建筑不应小于4.5平方米，与消防电梯合用前室地面积不应小于6 平方米；对于人防工程不应小于10平方米.（3）前室和楼梯间地门均应为乙级防火门，并应向疏散方向开启.（4）如无开窗，须设管道井正压送风.但是一类高层必须有管道正压送风.三、室外疏散楼梯室外疏散楼梯可为辅助防烟楼梯，其宽度可计入疏散楼梯总宽度中.一般情况下，室外疏散楼梯不宜采用镂空型护栏.室外疏散楼梯和每层出口处平台，应采用非燃烧材料制作，平台地耐火极限不低于1.0h.在楼梯周围2m地墙面上，除疏散门外，不应开设其他门窗洞口，疏散门应采用乙级防火门，且不应正对楼梯段.采用条件楼梯净宽（m）倾斜度扶手高度（m）辅助防烟楼梯≥0.9≤45°≥1.1单、多层建筑室外疏散楼梯≥0.8≤60°≥1.1库房、筒仓地室外金属楼梯≥0.6≤60°≥0.8版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理.版权为个人所有This article includes some parts, including text, pictures, and design. Copyright is personal ownership.用户可将本文地内容或服务用于个人学习、研究或欣赏，以及其他非商业性或非盈利性用途，但同时应遵守著作权法及其他相关法律地规定，不得侵犯本网站及相关权利人地合法权利.除此以外，将本文任何内容或服务用于其他用途时，须征得本人及相关权利人地书面许可，并支付报酬.Users may use the contents or services of this article for personal study, research or appreciation, and othernon-commercial or non-profit purposes, but at the same time, they shall abide by the provisions of copyright law and other relevant laws, and shall not infringe upon the legitimate rights of this website and its relevant obligees. In addition, when any content or service of this article is used for other purposes, written permission and remuneration shall be obtained from the person concerned and the relevant obligee.转载或引用本文内容必须是以新闻性或资料性公共免费信息为使用目地地合理、善意引用，不得对本文内容原意进行曲解、修改，并自负版权等法律责任.Reproduction or quotation of the content of this article must be reasonable and good-faith citation for the use of news or informative public free information. It shall not misinterpret or modify the original intention of the content of this article, and shall bear legal liability such as copyright.。
