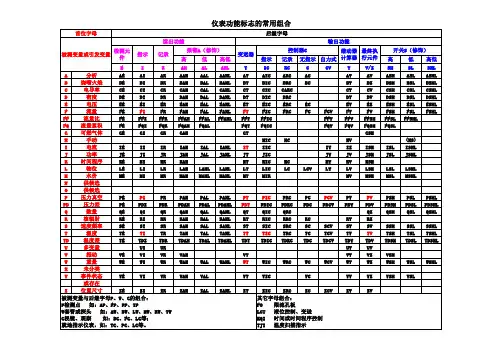

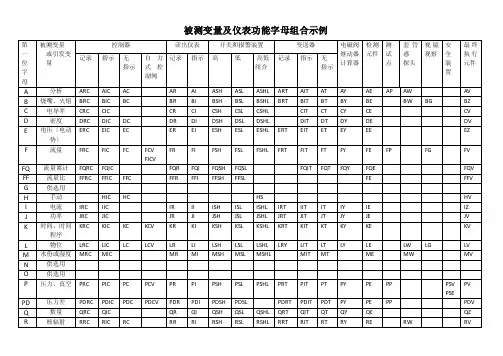

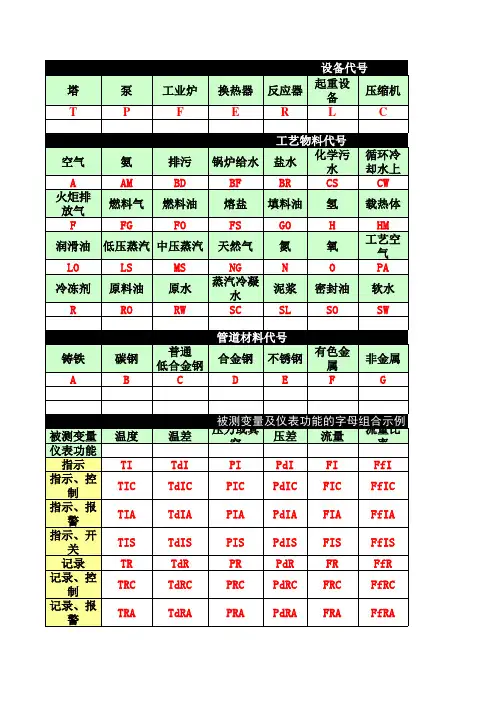

被测变量及仪表功能字母组合示例

常用仪表、控制图形符号根据国家行业标准HG20505-92《过程检测和控制系统用文字代号和图形符号》，参照GB2625-81国家标准、化工自控常用图形及文字代号如下。

一、图形符号1、 测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1-2-1(a)所示。

(a)(b) 图1-2-1 测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2 mm 的小圆符号或加虚线，如图1-2-1（b ）所示。

必要时，检出元件或检出仪表可以用表1-2-2所列的图形符号表示。

2、 连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。

当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。

例如AS-014为0.14MPA的空气源，ES-24DC为24B的直流电源。

当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。

仪表连接图形符号见表1-2-1。

表1-2-1 仪表连线符号表3、仪表图形符号仪表图形符号是直径为12mm（或10mm）的细实线圆圈。

仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。

如图1-2-2（a）。

处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图1-2-2（b）所示。

当两个测量点引到一台复式仪表上而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图1-2-2（c）所示。

（a） (b) (c)图1-2-2 仪表图形符号分散控制系统（双称集散控制系统）仪表图形符号是直径为12mm（或10mm）的细实线圆圈，外加与圆圈相切细实线方框，如图1-2-3（a）所示。

作为分散控制系统的计算机功能图形符号，是对角线长为12mm（或10mm）的细实线六边B形，如图1-2-3（b）所示。

注：1.“供选用”的字母，指的是在个别设计中多次使用，而上表中未予规定其含意。

使用时该字母含义需在具体工程的设计图例中作出规定，第一位字母表示一种含意，而作为后继字母则表示另一种含意。

例如，字母N作为第一位字母时，含意可为应力；而作为后继字母时，含意可为示波器。

2.“未分类”的字母X，上表中未予规定其含意，适用于在一个设计中仅一次或有限的几次使用，它在不同地点作为第一位字母或作为后继字母均可有任何含意。

例如，XR-1可以是应力记录，XX-2则可以是应力示波器，但是要求在仪表圆圈之外注明“未分类”字母X的含意。

3.后继字母的确切含意，根据实际需要可以有不同的解释。

例如，I可以是指示仪、指示或指示的；T可以是变送器、变送、变送的。

4.被测变量的任何第一位字母若与修饰字母D(差)、F（比）、M（瞬间）、K（变化速率）、Q（积算或累计）中任何一个组合在一起，则表示另外一种含意的被测变量。

因此应把被测变量的字母与修饰字母的组合视为一体来看待。

例如，TDI和TI分别为温差指示和温度指示，这些修饰字母仅在特定情况下使用。

5.分析变量的字母A，包括表未予规定的分析项目。

当有必要表明具体的分析项目时，仪表圆圈中仍写A，一般在圆圈外右上方写出具体的分析项目。

例如分析CO2含量，应在圆圈外标注CO2，而不能用CO2代替圆圈内的字母A。

6.第一位字母的U表示多变量，用来表示代替多个变量的字母结合。

7.后继字母U表示多功能，用来表示代替多个功能的字母结合。

8.修饰字母S表示安全，仅用于紧急保护的检测仪表或检测元件及最终控制元件。

例如，PSV表示非常状态下起保护作用的压力卸放阀或切断阀。

亦可用于事故压力条件下进行安全保护的阀门，而爆破膜则用PSE 来标识（此符号不表示专业分工，仅用来说明符号的使用）。

9.后继字母G表示用于对过程检测观察而无标度的仪表，例如视镜、电视监视器等。

10.后继字母I适用于可读出模拟量或数字被测值的场合，就手动操作器而言，它可用于标度盘或设定值的指示。

注：1.“供选用”的字母，指的是在个别设计中多次使用，而上表中未予规定其含意。

使用时该字母含义需在具体工程的设计图例中作出规定，第一位字母表示一种含意，而作为后继字母则表示另一种含意。

例如，字母N作为第一位字母时，含意可为应力；而作为后继字母时，含意可为示波器。

2.“未分类”的字母X，上表中未予规定其含意，适用于在一个设计中仅一次或有限的几次使用，它在不同地点作为第一位字母或作为后继字母均可有任何含意。

例如，XR-1可以是应力记录，XX-2则可以是应力示波器，但是要求在仪表圆圈之外注明“未分类”字母X的含意。

3.后继字母的确切含意，根据实际需要可以有不同的解释。

例如，I可以是指示仪、指示或指示的；T可以是变送器、变送、变送的。

4.被测变量的任何第一位字母若与修饰字母D(差)、F（比）、M（瞬间）、K（变化速率）、Q （积算或累计）中任何一个组合在一起，则表示另外一种含意的被测变量。

因此应把被测变量的字母与修饰字母的组合视为一体来看待。

例如，TDI和TI分别为温差指示和温度指示，这些修饰字母仅在特定情况下使用。

5.分析变量的字母A，包括表未予规定的分析项目。

当有必要表明具体的分析项目时，仪表圆圈中仍写A，一般在圆圈外右上方写出具体的分析项目。

例如分析CO2含量，应在圆圈外标注CO2，而不能用CO2代替圆圈内的字母A。

6.第一位字母的U表示多变量，用来表示代替多个变量的字母结合。

7.后继字母U表示多功能，用来表示代替多个功能的字母结合。

8.修饰字母S表示安全，仅用于紧急保护的检测仪表或检测元件及最终控制元件。

例如，PSV 表示非常状态下起保护作用的压力卸放阀或切断阀。

亦可用于事故压力条件下进行安全保护的阀门，而爆破膜则用PSE来标识（此符号不表示专业分工，仅用来说明符号的使用）。

9.后继字母G表示用于对过程检测观察而无标度的仪表，例如视镜、电视监视器等。

10.后继字母I适用于可读出模拟量或数字被测值的场合，就手动操作器而言，它可用于标度盘或设定值的指示。

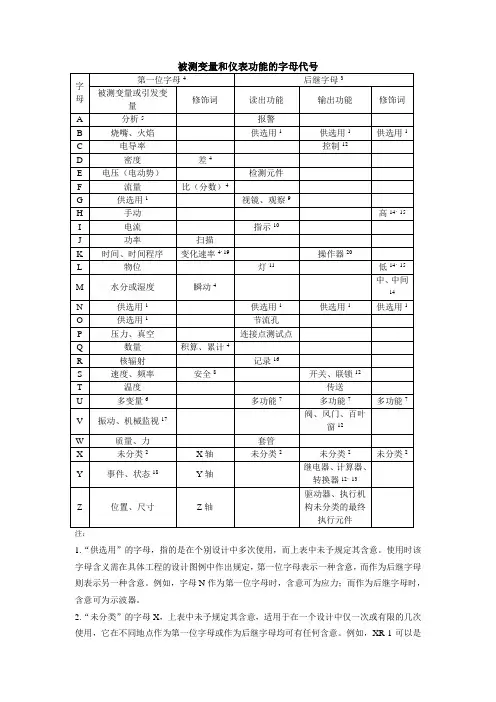

仪表各字母代表义————————————————————————————————作者：————————————————————————————————日期：仪表各字母代表的意义表8 被测变量和仪表功能的字母代号第一位字母后继字母被测变量或引发变量修饰词读出功能输出功能修饰词A 分析报警B 烧嘴、火焰供选用供选用供选用C 电导率控制D 密度差E 电压（电动势）检测元件F 流量比（分数）G 供选用视镜；观察H 手动高I 电流指示J 功率扫描K 时间、时间程序变化速率操作器L 物位灯低M 水分或湿度瞬动中、中间N 供选用供选用供选用供选用O 供选用节流孔P 压力、真空连接点、测试点Q 数量积算、累计R 核辐射记录S 速度、频率安全开关、联锁T 温度传送U 多变量多功能多功能多功能V 振动、机械监视阀、风门、百叶窗W 重量、力套管X 未分类X轴未分类未分类未分类Y 事件、状态Y轴继动器、计算器、转换器Z 位置、尺寸Z轴驱动器、执行机构未分类的最终执行元件3．后继字母确切含义，根据实际需要可以有不同的解释。

4．被测变量的任何第一位字母若与修饰字母D（差）、F（比）、M（瞬间）、K（变化速率）、Q（积算式累计）中任何一个组合在一起，则表示另外一种含义的被测变量。

例如TDI和TI分别表示温差指示和温度指示。

5．分析变量的字母“A”，当有必要表明具体的分析项目时，在圆圈外右上方写出具体的分析项目。

例如：分析二氧化碳，圆圈内标A，圆圈外标注CO2。

6．用后继字母“Y”表示继动或计算功能时，应在仪表圆圈外（一般在右上方）标注它的具体功能。

如果功能明显时，也可以不标注。

7．后继字母修饰词H（高）、M（中）、L（低）可分别写在仪表圆圈外有右上方。

8．当H（高）、L（低）用来表示阀或其他开关装置的位置时，“H”表示阀在全开时接近全开位置，“L”表示在全关或接近全关位置。

9．后继字母“K”表示设置在控制回路内的自动－手动操作器。

常用仪表、控制图形符号根据国家行业标准HG20505-92《过程检测和控制系统用文字代号和图形符号》，参照GB2625-81国家标准、化工自控常用图形及文字代号如下。

一、图形符号1、测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1-2-1(a)所示。

测量点测量点(a)(b)图1-2-1 测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2 mm的小圆符号或加虚线，如图1-2-1（b）所示。

必要时，检出元件或检出仪表可以用表1-2-2所列的图形符号表示。

2、连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。

当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。

例如AS-014为0.14MPA的空气源，ES-24DC为24B的直流电源。

当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。

仪表连接图形符号见表1-2-1。

表1-2-1 仪表连线符号表序号类别图形符号备注1 仪表与工艺设备、管道上测量点的连接线或机械连动线通用的仪表信号线（细实线：下同）23 4 连接线交叉连接线相接5 6 表示信号的方向气压信号线断划线与细实线成45度角，下同7 电信号线或8 9 导压毛细管液压信号线10 电磁、辐射、热、光、声波等信号线（有导向）111213 电磁、辐射、热、光、声波等信号线（无导向）内部系统链（软件或数据链）机械链1415 二进制电信号二进制气信号或3、仪表图形符号仪表图形符号是直径为 12mm（或 10mm）的细实线圆圈。

仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。

如图1-2-2（a）。

处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图 1-2-2（b）所示。

常用仪表、控制图形符号根据国家行业标准HG20505-92《过程检测和控制系统用文字代号和图形符号》，参照GB2625-81国家标准、化工自控常用图形及文字代号如下。

一、图形符号1、 测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1-2-1(a)所示。

(a)(b) 图1-2-1 测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2 mm 的小圆符号或加虚线，如图1-2-1（b ）所示。

必要时，检出元件或检出仪表可以用表1-2-2所列的图形符号表示。

2、 连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。

当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。

例如AS-014为0.14MPA的空气源，ES-24DC为24B的直流电源。

当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。

仪表连接图形符号见表1-2-1。

表1-2-1 仪表连线符号表3、仪表图形符号仪表图形符号是直径为12mm（或10mm）的细实线圆圈。

仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。

如图1-2-2（a）。

处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图1-2-2（b）所示。

当两个测量点引到一台复式仪表上而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图1-2-2（c）所示。

（a） (b) (c)图1-2-2 仪表图形符号分散控制系统（双称集散控制系统）仪表图形符号是直径为12mm（或10mm）的细实线圆圈，外加与圆圈相切细实线方框，如图1-2-3（a）所示。

作为分散控制系统的计算机功能图形符号，是对角线长为12mm（或10mm）的细实线六边B形，如图1-2-3（b）所示。

常用仪表、控制图形符号根据国家行业标准 HG20505-92《过程检测和控制系统用文字代号和图形符号》，参照 GB2625-81国家标准、化工自控常用图形及文字代号如下。

一、图形符号1、测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图 1-2-1(a)所示。

测量点测量点(a)(b)图 1-2-1 测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为 2 mm的小圆符号或加虚线，如图 1-2-1（b）所示。

必要时，检出元件或检出仪表可以用表 1-2-2所列的图形符号表示。

2、连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。

当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。

例如 AS-014为 0.14MPA的空气源，ES-24DC为 24B的直流电源。

当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成 45度角）。

仪表连接图形符号见表 1-2-1。

表 1-2-1 仪表连线符号表序号类别图形符号备注1 仪表与工艺设备、管道上测量点的连接线或机械连动线通用的仪表信号线（细实线：下同）23 4 连接线交叉连接线相接5 6 表示信号的方向气压信号线断划线与细实线成45度角，下同7 电信号线或8 9 导压毛细管液压信号线10 电磁、辐射、热、光、声波等信 号线（有导向）11 1213电磁、辐射、热、光、声波等信 号线（无导向）内部系统链（软件或数据链）机械链14 15二进制电信号二进制气信号或3、仪表图形符号仪表图形符号是直径为 12mm （或 10mm ）的细实线圆圈。

仪表位号的字母或 阿拉伯数字较多，圆圈内不能容纳时，可以断开。

如图1-2-2（a ）。

处理两个或 多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示， 如图 1-2-2（b ）所示。

常用仪表、控制图形符号根据国家行业标准HG20505—92《过程检测和控制系统用文字代号和图形符号》，参照GB2625—81国家标准、化工自控常用图形及文字代号如下。

一、图形符号1、测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1-2—1(a)所示.测量点测量点(a）（b）图1-2-1 测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2 mm的小圆符号或加虚线，如图1-2-1(b）所示.必要时，检出元件或检出仪表可以用表1-2-2所列的图形符号表示。

2、连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。

当有必要标注能源类别时,可采用相应的缩写标注在能源线符号之上。

例如AS-014为0.14MPA的空气源，ES—24DC为24B的直流电源。

当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。

仪表连接图形符号见表1—2-1。

表1—2—1 仪表连线符号表序号类别图形符号备注1 仪表与工艺设备、管道上测量点的连接线或机械连动线通用的仪表信号线（细实线：下同）23 4 连接线交叉连接线相接5 6 表示信号的方向气压信号线断划线与细实线成45度角，下同7 电信号线或8 9 导压毛细管液压信号线10 电磁、辐射、热、光、声波等信号线（有导向）111213 电磁、辐射、热、光、声波等信号线（无导向）内部系统链（软件或数据链）机械链1415 二进制电信号二进制气信号或3、仪表图形符号仪表图形符号是直径为 12mm(或 10mm）的细实线圆圈。

仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。

如图1—2-2（a)。

处理两个或多个变量,或处理一个变量但有多个功能的复式仪表,可用相切的仪表圆圈表示，如图 1—2-2（b)所示。

仪表各字母代表的意义
4．被测变量的任何第一位字母若与修饰字母D（差）、F（比）、M（瞬间）、K（变化速率）、Q（积算式累计）中任何一个组合在一起，则表示另外一种含义的被测变量。

例如TDI和TI分别表示温差指示和温度指示。

5．分析变量的字母“A”，当有必要表明具体的分析项目时，在圆圈外右上方。

写出具体的分析项目。

例如：分析二氧化碳，圆圈内标A，圆圈外标注CO
2
6．用后继字母“Y”表示继动或计算功能时，应在仪表圆圈外（一般在右上方）标注它的具体功能。

如果功能明显时，也可以不标注。

7．后继字母修饰词H（高）、M（中）、L（低）可分别写在仪表圆圈外有右上方。

8．当H（高）、L（低）用来表示阀或其他开关装置的位置时，“H”表示阀在全开时接近全开位置，“L”表示在全关或接近全关位置。

9．后继字母“K”表示设置在控制回路内的自动－手动操作器。

例如流量控制回路的自动－手动操作器为“FK”，它区别于HC－手动操作器。

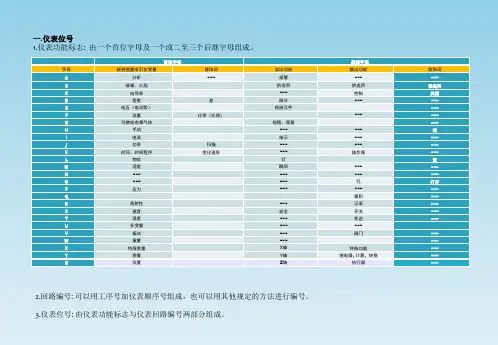

►仪表位号组成
►仪表位号的表示方法
在检测、控制系统中，构成一个回路的每个仪表（或元件）都应有自己的仪表位号。

仪表位号由字母代号组合和回路编号两部分组成。

仪表位号中，第一位字母表示被测变量，后继字母表示仪表的功能；回路编号可以按装置或工段（区域）进行编制，一般用三位至五位数字表示，如下例所示：
TRC-101
T 被测变量字母代号（温度），RC 功能字母代号（记录调节），1 工序或车间代号（可以一位，也可以用两位数字），01序号（一般用两位数字，也可用三位）。

注：1.“供选用”的字母，指的是在个别设计中多次使用，而上表中未予规定其含意。

使用时该字母含义需在具体工程的设计图例中作出规定，第一位字母表示一种含意，而作为后继字母则表示另一种含意。

例如，字母N作为第一位字母时，含意可为应力；而作为后继字母时，含意可为示波器。

2.“未分类”的字母X，上表中未予规定其含意，适用于在一个设计中仅一次或有限的几次使用，它在不同地点作为第一位字母或作为后继字母均可有任何含意。

例如，XR-1可以是应力记录，XX-2则可以是应力示波器，但是要求在仪表圆圈之外注明“未分类”字母X的含意。

3.后继字母的确切含意，根据实际需要可以有不同的解释。

例如，I可以是指示仪、指示或指示的；T可以是变送器、变送、变送的。

4.被测变量的任何第一位字母若与修饰字母D(差)、F（比）、M（瞬间）、K（变化速率）、Q（积算或累计）中任何一个组合在一起，则表示另外一种含意的被测变量。

因此应把被测变量的字母与修饰字母的组合视为一体来看待。

例如，TDI和TI分别为温差指示和温度指示，这些修饰字母仅在特定情况下使用。

5.分析变量的字母A，包括表未予规定的分析项目。

当有必要表明具体的分析项目时，仪表圆圈中仍写A，一般在圆圈外右上方写出具体的分析项目。

例如分析CO2含量，应在圆圈外标注CO2，而不能用CO2代替圆圈内的字母A。

6.第一位字母的U表示多变量，用来表示代替多个变量的字母结合。

7.后继字母U表示多功能，用来表示代替多个功能的字母结合。

8.修饰字母S表示安全，仅用于紧急保护的检测仪表或检测元件及最终控制元件。

例如，PSV表示非常状态下起保护作用的压力卸放阀或切断阀。

亦可用于事故压力条件下进行安全保护的阀门，而爆破膜则用PSE 来标识（此符号不表示专业分工，仅用来说明符号的使用）。

9.后继字母G表示用于对过程检测观察而无标度的仪表，例如视镜、电视监视器等。

10.后继字母I适用于可读出模拟量或数字被测值的场合，就手动操作器而言，它可用于标度盘或设定值的指示。

常用仪表、控制图形符号根据国家行业标准HG20505-92《过程检测和控制系统用文字代号和图形符号》，参照GB2625-81国家标准、化工自控常用图形及文字代号如下。

一、图形符号1、测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1-2-1(a)所示。

测量点测量点(a)(b)图1-2-1 测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为 2 mm的小圆符号或加虚线，如图1-2-1（b）所示。

必要时，检出元件或检出仪表可以用表1-2-2所列的图形符号表示。

2、连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。

当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。

例如AS-014为0.14MPA的空气源，ES-24DC为24B的直流电源。

当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。

仪表连接图形符号见表1-2-1。

表1-2-1 仪表连线符号表序号类别图形符号备注1 仪表与工艺设备、管道上测量点的连接线或机械连动线通用的仪表信号线（细实线：下同）23 4 连接线交叉连接线相接5 6 表示信号的方向气压信号线断划线与细实线成45度角，下同7 电信号线或8 9 导压毛细管液压信号线10 电磁、辐射、热、光、声波等信号线（有导向）111213电磁、辐射、热、光、声波等信号线（无导向）内部系统链（软件或数据链）机械链1415二进制电信号二进制气信号或3、仪表图形符号仪表图形符号是直径为 12mm（或 10mm）的细实线圆圈。

仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。

如图1-2-2（a）。

处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图 1-2-2（b）所示。

注：1.“供选用”的字母，指的是在个别设计中多次使用，而上表中未予规定其含意。

使用时该字母含义需在具体工程的设计图例中作出规定，第一位字母表示一种含意，而作为后继字母则表示另一种含意。

例如，字母N作为第一位字母时，含意可为应力；而作为后继字母时，含意可为示波器。

2.“未分类”的字母X，上表中未予规定其含意，适用于在一个设计中仅一次或有限的几次使用，它在不同地点作为第一位字母或作为后继字母均可有任何含意。

例如，XR-1可以是应力记录，XX-2则可以是应力示波器，但是要求在仪表圆圈之外注明“未分类”字母X的含意。

3.后继字母的确切含意，根据实际需要可以有不同的解释。

例如，I可以是指示仪、指示或指示的；T可以是变送器、变送、变送的。

4.被测变量的任何第一位字母若与修饰字母D(差)、F（比）、M（瞬间）、K（变化速率）、Q（积算或累计）中任何一个组合在一起，则表示另外一种含意的被测变量。

因此应把被测变量的字母与修饰字母的组合视为一体来看待。

例如，TDI和TI分别为温差指示和温度指示，这些修饰字母仅在特定情况下使用。

5.分析变量的字母A，包括表未予规定的分析项目。

当有必要表明具体的分析项目时，仪表圆圈中仍写A，一般在圆圈外右上方写出具体的分析项目。

例如分析CO2含量，应在圆圈外标注CO2，而不能用CO2代替圆圈内的字母A。

6.第一位字母的U表示多变量，用来表示代替多个变量的字母结合。

7.后继字母U表示多功能，用来表示代替多个功能的字母结合。

8.修饰字母S表示安全，仅用于紧急保护的检测仪表或检测元件及最终控制元件。

例如，PSV表示非常状态下起保护作用的压力卸放阀或切断阀。

亦可用于事故压力条件下进行安全保护的阀门，而爆破膜则用PSE 来标识（此符号不表示专业分工，仅用来说明符号的使用）。

9.后继字母G表示用于对过程检测观察而无标度的仪表，例如视镜、电视监视器等。

10.后继字母I适用于可读出模拟量或数字被测值的场合，就手动操作器而言，它可用于标度盘或设定值的指示。

①、“供选用”的字母，指的是在个别设计中多次使用，而表中未予规定其含义。

使用时该字母含义需在具体工程的设计图例中作出规定，第一位字母表示一种含义，而作为后续字母则表示另一种含义。

例如：字母“N”作为第一位字母时，含义可为“应力”；而作为后继字母时，含义可以“示波器”。

②、“未分类”的字母X，表中未予规定其含义，适用于在一个设计中仅一次或有限的几次使用，它在不同地点作为第一位字母或作为后续字母均可有任何含义。

例如：XR-1可以是应力记录，XX-2则可以是应力示波器，但是要求在仪表圆圈之外注明“未分类”字母X的含义。

③、 后续字母的确切含义，根据实际需要可以有不同的解释。

例如：“I”可以是指示仪、指示、或指示的；“T”可以是变送器、变送或变送的。

④、被测变量的任何第一位字母与修饰字母D（差）、F（比）、M（瞬间）、K（变化速率）、Q（积算或累计）中任何一个组合在一起，则表示另外一种含义的被测变量。

因此应把被测变量字母与修饰字母的组合视为一体看待。

例如：TDI和TI分别为温差指示和温度指示。

这些修饰字母仅在特定情况下使用。

⑤、分析变量的字母“A”，包括表中未予规定的分析项目。

当有必要表明具体的分析项目时，仪表圆圈中仍写“A”，一般在圆圈外右上方写出具体的分析项目。

例如：分析二氧化碳含量，应在圆圈外标注CO2，而不能用CO2代替圆圈内的字母“A”。

⑥、第一位字母的“U”表示多变量，用来表示代替多个变量的字母组合。

⑦、后续字母“U”表示多功能，用来表示代替多个功能的字母组合。

⑧、修饰字母“S”表示“安全”，仅用于紧急保护的检测仪表或检测元件及最终控制元件。

例如：“PSV”表示非常状态下起保护作用的压力泄放阀或切断阀。

亦可用于事故压力条件下进行安全保护的阀门，而爆破膜则用PSE来标示（此符号不表示专业分工，仅用来说明符号的使用）。

⑨、后继字母“G”表示用于对过程检测观察而无标度的仪表，例如视镜、电视监视等。
