开关电源的种类按开关功率管的连接方式划分

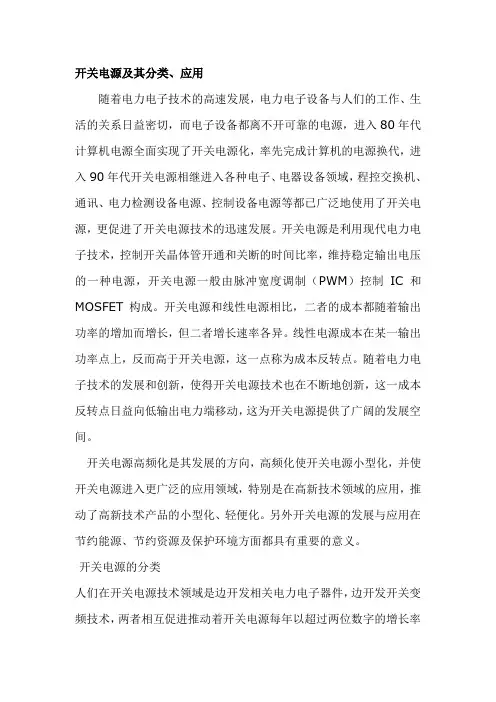

开关电源及其分类、应用随着电力电子技术的高速发展，电力电子设备与人们的工作、生活的关系日益密切，而电子设备都离不开可靠的电源，进入80年代计算机电源全面实现了开关电源化，率先完成计算机的电源换代，进入90年代开关电源相继进入各种电子、电器设备领域，程控交换机、通讯、电力检测设备电源、控制设备电源等都已广泛地使用了开关电源，更促进了开关电源技术的迅速发展。

开关电源是利用现代电力电子技术，控制开关晶体管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制（PWM）控制IC和MOSFET构成。

开关电源和线性电源相比，二者的成本都随着输出功率的增加而增长，但二者增长速率各异。

线性电源成本在某一输出功率点上，反而高于开关电源，这一点称为成本反转点。

随着电力电子技术的发展和创新，使得开关电源技术也在不断地创新，这一成本反转点日益向低输出电力端移动，这为开关电源提供了广阔的发展空间。

开关电源高频化是其发展的方向，高频化使开关电源小型化，并使开关电源进入更广泛的应用领域，特别是在高新技术领域的应用，推动了高新技术产品的小型化、轻便化。

另外开关电源的发展与应用在节约能源、节约资源及保护环境方面都具有重要的意义。

开关电源的分类人们在开关电源技术领域是边开发相关电力电子器件，边开发开关变频技术，两者相互促进推动着开关电源每年以超过两位数字的增长率向着轻、小、薄、低噪声、高可靠、抗干扰的方向发展。

开关电源可分为AC/DC和DC/DC两大类，DC/DC变换器现已实现模块化，且设计技术及生产工艺在国内外均已成熟和标准化，并已得到用户的认可，但AC/DC的模块化，因其自身的特性使得在模块化的进程中，遇到较为复杂的技术和工艺制造问题。

以下分别对两类开关电源的结构和特性作以阐述。

2.1DC/DC变换DC/DC变换是将固定的直流电压变换成可变的直流电压，也称为直流斩波。

斩波器的工作方式有两种，一是脉宽调制方式Ts不变，改变ton(通用)，二是频率调制方式，ton不变，改变Ts（易产生干扰）。

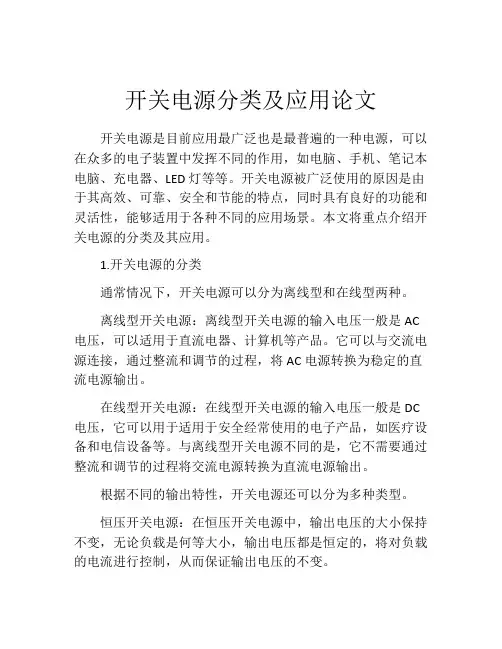

开关电源分类及应用论文开关电源是目前应用最广泛也是最普遍的一种电源，可以在众多的电子装置中发挥不同的作用，如电脑、手机、笔记本电脑、充电器、LED灯等等。

开关电源被广泛使用的原因是由于其高效、可靠、安全和节能的特点，同时具有良好的功能和灵活性，能够适用于各种不同的应用场景。

本文将重点介绍开关电源的分类及其应用。

1.开关电源的分类通常情况下，开关电源可以分为离线型和在线型两种。

离线型开关电源：离线型开关电源的输入电压一般是AC 电压，可以适用于直流电器、计算机等产品。

它可以与交流电源连接，通过整流和调节的过程，将AC电源转换为稳定的直流电源输出。

在线型开关电源：在线型开关电源的输入电压一般是DC 电压，它可以用于适用于安全经常使用的电子产品，如医疗设备和电信设备等。

与离线型开关电源不同的是，它不需要通过整流和调节的过程将交流电源转换为直流电源输出。

根据不同的输出特性，开关电源还可以分为多种类型。

恒压开关电源：在恒压开关电源中，输出电压的大小保持不变，无论负载是何等大小，输出电压都是恒定的，将对负载的电流进行控制，从而保证输出电压的不变。

恒流开关电源：在恒流开关电源中，输出电流的大小保持不变，在不同的负载下输出电压的大小会随着负载的改变而发生变化，保持在恒定的输出电流下控制输出电压的数值。

稳压稳流开关电源：稳压稳流开关电源是恒电流与恒电压的组合，在不同的负载下输入电流的大小会自动调整，保持输出电流和输出电压的稳定。

2.开关电源的应用开关电源被广泛应用于各种不同的领域。

电子设备：开关电源可用于电子设备，如工业电子设备、计算机、汽车电子设备和航空航天电子设备。

它们可以为这些设备提供高效、稳定、可靠的电源。

照明系统：开关电源可用于LED照明系统中，它为LED灯提供稳定的电源。

由于开关电源具有高效、稳定的特性，因此可以使LED照明系统的寿命更长。

医疗设备：开关电源也广泛应用于医疗设备的电源系统中，包括诊断设备、医疗监测设备等，安全性能和可靠性远远高于传统开关电源。

1 课题描述开关型稳压电源的种类很多，分类方法也有多种。

从推动功率管的方式来分可分为自激式和它激式，在自激式开关电源中由开关管和高频变压器构成正反馈环路来完成自激振荡；它激式开关稳压电源必须附加一个振荡器，振荡器产生的开关脉冲加在开关管上，控制开关管的导通和截至。

按开关管的个数及连接方式可分为单端式、推挽式、半桥式和全桥式等，单端式开关电源仅用一个开关管，推挽式和半桥式采用两个开关管，全桥式则采用四个开关管。

按开关管的连接方式，开关电源分为串联型与并联型开关电源，串联型开关电源的开关管是串联在输入电压与输出负载之间的，属于降压式稳压电路;而并联型开关电源的开关管是并联在开关电源之间的，属于升压式电路。

一般来说，功率很小的电源（1~100W）采用电路简单、成本低的反激型电路较好；当电源功率在100W以上且工作环境干扰很大、输入电压质量恶劣、输出短路频繁时，则应采用正激型电路；对于功率大于500W、工作条件较好的电源，则采用半桥或全桥电路较为合理；如果对成本要求比较严，可以采用半桥电路；如果功率很大，则应采用全桥电路；推挽电路通常用于输入电压很低、功率较大的场合[1-3]。

2 开关电源原理图设计2.1 正激电路正激电路如图1所示。

图1 正激电路电路的工作过程：（1）开关S开通后，变压器绕组N1两端的电压为上正下负。

与其耦合的N2绕组两端的电压也是上正下负，因此VD1处于通态，VD2为断态，电感L 的电流逐渐增长；（2）S关断后。

电感L通过VD2续流，VD1关断。

S关断后变压器的激磁电流经N3绕组和VD3流回电源,所以S关断后承受的电压为。

（3）变压器的磁心复位:开关S开通后，变压器的激磁电流由零开始,随着时间的增加而线性的增长,直到S关断。

为防止变压器的激磁电感饱和，必须设法使激磁电流在S关断后到下一次再开通的一段时间内降回零，这一过程称为变压器的磁心复位。

正激电路的理想化波形如图2所示。

图2 正激电路理想化波形变压器的磁心复位时间为：Tist=N3*Ton/N1输出电压:输出滤波电感电流连续的情况下：Uo/Ui=N2*Ton/N1*T磁芯复位过程：图3 磁芯复位2.2 反激电路反激电路原理图如图4所示。

开关电源分类及原理开关电源是一种常见的电源类型，广泛应用于各种电子设备中。

根据其工作原理和特点，可以将开关电源分为多种类型。

本文将介绍几种常见的开关电源分类及其原理。

一、开关电源的分类1. 基于工作方式的分类开关电源可以根据其工作方式进行分类，主要包括以下几种类型：（1）开关模式电源：开关模式电源是一种常见的开关电源类型，其工作原理是通过开关管的开关动作来控制电源的输出。

开关模式电源具有高效率、稳定性好等特点，广泛应用于计算机、通信设备等领域。

（2）开关逆变器电源：开关逆变器电源是一种将直流电转换为交流电的开关电源。

它通过开关管的开关动作，将直流电源转换为高频交流电，再通过滤波电路得到稳定的交流电输出。

开关逆变器电源在太阳能发电、电动汽车等领域有着广泛的应用。

（3）开关稳压电源：开关稳压电源是一种能够提供稳定输出电压的开关电源。

它通过反馈控制电路来实现对输出电压的调节，具有输出电压稳定、响应速度快等特点，常用于精密仪器、医疗设备等领域。

2. 基于拓扑结构的分类开关电源还可以根据其拓扑结构进行分类，主要包括以下几种类型：（1）开关电源的原理开关电源的工作原理是通过开关管的开关动作来控制电源的输出。

当开关管导通时，电源输出电压；当开关管关断时，电源停止输出。

通过不断地开关动作，可以控制输出电压的大小和稳定性。

（2）开关电源的优点开关电源相比传统的线性电源具有以下优点：- 高效率：开关电源采用开关管进行开关动作，能够实现高效率的能量转换，减少能量损耗。

- 小体积：开关电源采用高频开关动作，可以减小变压器和滤波电容的体积，使整个电源模块更加紧凑。

- 宽输入电压范围：开关电源能够适应较宽的输入电压范围，具有较好的电网适应性。

- 稳定性好：开关电源通过反馈控制电路来实现对输出电压的调节，具有较好的稳定性和响应速度。

（3）开关电源的应用领域开关电源广泛应用于各种电子设备中，包括计算机、通信设备、工业自动化设备、医疗设备等。

开关型稳压电源介绍1、开关型稳压电源的组成开关型稳压电源（简称开关电源）的基本电路一般由线性滤波器、整流滤波器、功率变换器和稳压控制电路组成。

开关电源构成框图如下图所示。

▲开关电源构成框图线性滤波器又称电磁干扰（ＥＭＩ）滤波器、噪声滤波器（ＰＮＦ）、电源滤波器等，它是２０世纪８０年代问世的一种新型器件，防止电网中的干扰脉冲进入整流滤波电路，同时也阻碍本机产生的噪声反馈到公共电网，输出直流高压加到功率变换器进行功率变换，向负载输出符合要求的直流电压。

开关电源控制器一般包括取样、比较放大、基准源和控制调整电路等，当某种原因使输出电压不稳定时，通过开关电源控制器自动调整功率变换器中的功率开关器件的通断时间比或频率，达到自动调节输出电压的目的，使输出电压保持稳定。

功率变换器亦称ＤＣ／ＤＣ变换器，是将直流电压变换成另一种直流电压的变换电路。

通常各种电子、通信设备需要的电源电压不同，利用ＤＣ／ＤＣ变换器，就可以把整流器输出的直流电压变换成电子、通信设备所需要的直流电压。

2、开关电源特点与线性稳压电源相比，开关电源有以下特点：（1）效率高、功耗小开关电源的功率开关管（调整管）工作在开关状态，因此功率开关管的功耗极小，效率在８０％以上。

（2）稳压范围宽线性稳压电源在交流输入电压低于１６０Ｖ时，输出电压就不稳定，而输入交流电压偏高时则效率降低。

而开关电源交流输入电压在１３０～２６０Ｖ范围变化时都能达到很好的稳压效果。

现在三端、多端单片开关电源在８５～２６５Ｖ范围内均能正常工作。

（3）稳定性和可靠性高功耗小使得电子、通信设备内的温升也低，减小了周围元器件的高温损坏率，使设备的热稳定性和可靠性大大提高。

（4）体积小、重量轻开关电源可将电网交流电压直接输入整流，再通过高频变压器获得各种不同的交流电压，省去了笨重的变压器，使电源的重量减轻很多。

开关电源的功率密度（输出功率Ｐ与体积Ｖ之比，单位为Ｗ／ｃｍ３）很大，可达０．３７Ｗ／ｃｍ３，而相控型稳压电源的功率密度只能达到０．０４３Ｗ／ｃｍ３。

开关电源原理及分类1、12V/5V两路输出开关电源。

（1）原理图设计（参考PI软件给出的解决方案）（拓扑图）采用反激式。

/blog/100019999主回路—开关电源中，功率电流流经的通路。

主回路一般包含了开关电源中的开关器件、储能器件、脉冲变压器、滤波器、输出整流器、等所有功率器件，以及供电输入端和负载端。

开关电源（直流变换器）的类型很多，在研究开发或者维修电源系统时，全面了解开关电源主回路的各种基本类型，以及工作原理，具有极其重要的意义。

开关电源主回路可以分为隔离式与非隔离式两大类型。

1. 非隔离式电路的类型：非隔离——输入端与输出端电气相通，没有隔离。

1.1. 串联式结构串联——在主回路中开关器件（下图中所示的开关三极管T）与输入端、输出端、电感器L、负载RL四者成串联连接的关系。

开关管T交替工作于通/断两种状态，当开关管T导通时，输入端电源通过开关管T及电感器L对负载供电，并同时对电感器L充电，当开关管T关断时，电感器L中的反向电动势使续流二极管D自动导通，电感器L中储存的能量通过续流二极管D形成的回路，对负载R继续供电，从而保证了负载端获得连续的电流。

串联式结构，只能获得低于输入电压的输出电压，因此为降压式变换。

例如buck拓扑型开关电源就是属于串联式的开关电源/blog/100019740上图是在图1-1-a电路的基础上，增加了一个整流二极管和一个LC滤波电路。

其中L 是储能滤波电感，它的作用是在控制开关K接通期间Ton限制大电流通过，防止输入电压Ui直接加到负载R上，对负载R进行电压冲击，同时对流过电感的电流iL转化成磁能进行能量存储，然后在控制开关T关断期间Toff把磁能转化成电流iL继续向负载R提供能量输出；C是储能滤波电容，它的作用是在控制开关K接通期间Ton把流过储能电感L的部分电流转化成电荷进行存储，然后在控制开关K关断期间Toff把电荷转化成电流继续向负载R 提供能量输出；D是整流二极管，主要功能是续流作用，故称它为续流二极管，其作用是在控制开关关断期间Toff，给储能滤波电感L释放能量提供电流通路。

开关电源常用知识大家都知道，通信设备一般采用直流电源供电（那么，直流电是怎样得来的呢？它与交流电有什么关系）。

目前，应用最广泛的、提供直流电的设备是开关电源。

高频开关电源与相控整流器相比较，具有效率高、可靠性高、精度高、具有智能化管理功能、体积小重量轻和更换扩容方便等优点。

开关电源种类繁多、特点各异，我们公司使用的开关电源有艾默生、中达、中兴等。

一、开关电源的分类：按开关电源容量大小分为大、中、小系统；按开关电源系统组成分为三柜、两柜、独立架系统，其中三柜系统由交流配电柜、直流配电柜和整流架组成，两柜系统的交流和直流配电集成在一个柜子中，独立架系统即交流、直流、整流三者集成于一个柜子中。

诸位所接触到的开关电源一般为独立架系统。

独立架开关电源系统的组成：交流配电单元、整流单元（高频整流模块）、直流配电单元、监控模块。

二、开关电源系统组成1．交流配电单元：一般由交流开关、交流供电线路、交流防雷器件等组成。

作用是引入一路或两路三相交流电或单相交流电（接入网点基本上是使用单相电，模块局有的采用三相电<如安庄子、西花园、棉纺厂>、有的采用单相电）。

经交流输入空开（过流、短路保护）、交流侧防雷器（抑制雷击冲击电压或浪涌过电压），分配给整流模块。

2．整流模块：进行AC/DC变换，输出稳定的直流电。

3．直流配电单元：一般由正负铜排、保险<熔断器>、直流空开、保护地、工作地、直流防雷组成，作用是向负载供电及电池充放电。

4．监控模块：一般由电源板、信号采样电路板、（信号）控制电路板、CPU板、通讯板、显示板、信号指示灯等组成。

蓄电池组1蓄电池组2直流负载1直流负载2直流负载3直流负载4三、开关电源的工作过程将工频交流电压滤波后整流升压变为直流高压，再以一定的开关频率调制成特定的高频交流，然后整流滤波为所需直流电压。

（通过控制器调整占空比使输出电压保持稳定。

）逆变控制电路线路滤波的作用：将交流电源中的尖峰等杂波过滤，给开关电源提供良好的交流电；防止本机产生的尖峰等杂音进入电网。

开关电源的9种分类方式
（1）按技术、开关管的连接方式、电源技术划分，开关电源可分为串联型开关电源和并联型开关电源。

串联型开关电源的开关管是串联在输入电压和输出负载之间，属于降压式稳压电路；而并联型开关电源的开关管是在输入电压和输出负载之间并联的，类似于冗余电源一类的属于升压式稳压电路。

（2）按激励方式，开关电源可分为自激式和他激式。

在自激式开关电源中，由开关管和变压器技术'>高频变压器构成正反馈环路，来完成自激振荡，类似于间歇振荡器；而他激式开关电源必须附加一个振荡器，振荡器产生的开关脉冲加在开关管上，控制开关管的导通和截止，使开关电路工作并有直流电压输出。

（3）按调制方式，像服务器电源的开关电源可分为脉宽调制（PWM）方式和脉频调制（PFM）方式。

PWM是通过改变开关脉冲宽度来控制输出电压稳定的方式，而PFM是当输出电压变化时，通过取样比较，将误差值放大后去控制开关脉冲周期（即频率），使输出电压稳定。

（4）按输出直流值的大小，开关电源可分为升压式开关电源和降压式开关电源，也可分为高压开关技术'>高压开关电源和低压开关电源。

（5）按输出波形，开关电源可分为矩形波和正弦波电路。

（6）按输出性能，开关电源可分为恒压恒频和变压变频电路。

（7）按开关管的个数及连接方式又可将开关电源分为单端式、推挽式、半桥式
和全桥式等。

单端式仅用一只开关管，推挽式和半桥式采用两只开关管，全桥式则采用四只开关管。

（8）开关电源按能量传递方式又可分为正激式和反激式。

（9）按软开关方式分，开关电源有电流谐振型、电压谐振型、E类与准E类谐振型和部分谐振型等。

开关电源的分类标准
开关电源可以按照多种标准进行分类，下面是一些常见的分类标准：
1. 按输入电压类型分类：
-直流输入开关电源：输入电压为直流电。

-交流输入开关电源：输入电压为交流电。

2. 按输出电压类型分类：
-单路输出开关电源：只有一个输出电压。

-多路输出开关电源：具有多个输出电压，可同时提供不同电压的输出。

3. 按输出功率大小分类：
-小功率开关电源：输出功率在几瓦特以下。

-中功率开关电源：输出功率在数十瓦特到几百瓦特之间。

-大功率开关电源：输出功率在数百瓦特到几千瓦特以上。

4. 按工作方式分类：
-开环开关电源：没有反馈控制回路，输出电压不受监
控和调整。

-闭环开关电源：采用反馈控制回路，能够对输出电压进行监测和调整。

5. 按应用领域分类：
-工业开关电源：用于工业自动化设备、仪器仪表等领域。

-通信开关电源：适用于通信设备、网络设备和数据中心等领域。

-汽车开关电源：专门设计用于汽车电子系统供电。

这些分类标准并不是绝对的，开关电源还可以根据其他特定要求进行更详细的分类。

开关电源的基本原理与分类方法开关电源是指调整功率管以开关方式进行工作的稳压电源。

缩写为SPS(Switching Power Supply),开关电源的核心部分是一个直流变换器。

目前开关电源向着高频、高可靠性、低功耗、低噪声、抗干扰和模块化方向发展。

开关电源现在在社会上应用越来越广泛，需求也越来越大。

电源在一个典型系统中或者在一台机器中担当十分重要的角色，电源给系统的电路提供持续、稳定的能量，使得系统或者机器能够正常地工作。

电源的好坏直接影响了系统能否正常工作。

随着电源的应用和需求越来越广泛，人们对于电源的要求也越来越高。

人们对电源的效率、体积、重量、稳定性和可靠性等方面都有了更高的要求。

开关电源正是以其效率高、体积小、重量轻、稳定性高、零负载消耗低等多方面的优势逐步取代了效率低、又笨又重的线性电源。

现在社会上出现的需要应用开关电源的仪器、机器越来越多;利用开关电源作为驱动电源的产品也层出不穷，例如LED驱动开关电源的需求量越来越多。

而现代电力电子技术的发展，特别是大功率器件IGBT和MOSFET、各类电源芯片的迅速发展，将开关电源的工作频率提高到相当高的水平，使得开关电源的转换效率不断提高。

人们对于转换效率的不断要求也促使开关电源的开发技术将越来越高。

开关电源的主要电路是由输入电磁干扰滤波器(EMI)、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。

辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等部分构成。

开关带能源的工作原理：首先是将交流输入电源经整流滤波成脉动直流;然后通过高频PWM(脉冲宽度调制)信号控制开关管，将那个直流加到开关变压器初级上;接着开关变压器次级感应出高频电压，经整流滤波供给负载;最后，输出部分通过一定的电路反馈给控制电路，控制PWM占空比，以达到稳定输出的目的。

常见的开关电源的分类方法有下列几种：1.按激励方式的不同可以划分为他激式和自激式。

开关电源知识点总结开关电源是一种将交流电转换为直流电供应给电子设备使用的电源装置。

在现代电子设备中广泛应用，如计算机、手机、电视等。

本文将从开关电源的原理、分类、工作方式和应用等方面进行总结。

一、开关电源的原理开关电源的核心是开关电源变换器。

它通过开关管的开关动作，将交流电转换为直流电。

其工作原理主要包括两个过程：变压和整流。

变压过程是通过变压器将输入电压变换为适合开关管工作的电压，然后经过整流电路将交流电转换为直流电。

二、开关电源的分类开关电源可以根据输出电压的稳定性、输入电压范围、功率和用途等特点进行分类。

1. 从输出电压的稳定性来看，开关电源可以分为线性稳压电源和开关稳压电源。

线性稳压电源通过线性调整器来稳定输出电压，但效率较低。

而开关稳压电源则通过开关管的开关动作来调整输出电压，效率较高。

2. 从输入电压范围来看，开关电源可以分为宽输入电压范围和窄输入电压范围的电源。

宽输入电压范围的电源适用于输入电压波动较大的场合，而窄输入电压范围的电源则适用于输入电压稳定的场合。

3. 从功率来看，开关电源可以分为小功率开关电源和大功率开关电源。

小功率开关电源适用于低功率设备，大功率开关电源适用于高功率设备。

4. 从用途来看，开关电源可以分为通用开关电源和专用开关电源。

通用开关电源适用于多种电子设备，而专用开关电源则针对特定设备进行设计。

三、开关电源的工作方式开关电源有两种主要的工作方式：连续导通模式和断续导通模式。

1. 连续导通模式是指开关管在每个工作周期内都处于导通状态。

这种工作方式的优点是输出电流波形较为平滑，适用于大功率输出。

但是由于开关管一直导通，会产生较大功率损耗。

2. 断续导通模式是指开关管在每个工作周期内都处于导通和截止两种状态之间切换。

这种工作方式的优点是开关管的功率损耗较小，适用于小功率输出。

但是由于开关管的开关频率较高，可能会产生较大的干扰。

四、开关电源的应用开关电源由于其高效率、小体积和稳定性好的特点，在各个领域得到了广泛应用。

开关电源的分类
一、按负载的连接方式分类
1.串联型：开关电源中开关晶体管与负载串联起来。

2.并联型：开关电源中开关晶体管与负载并联起来.
串联型开关电源的输出端通过开关调整管及整流二极管与电网相连，因电网隔离性差整机底版带电，不便于外界接口，如音视频插口，耳机插口等，并联自激式开关电源，其输出端与电网间有有开关变压器进行电路上的隔离，因此机板上除了与开关变压器初级相连的开关电源部分外，其余均不带电，安全性好，也容易与外界接口，通过开关变压器的次级可以做到多路电压输出。

二、按稳压控制方式分类
1.脉冲宽度控制式：利用加到开关调整脉冲宽度的不同，控制开关调整的导通时间，达到稳定的输出目的。

2.频率控制式：控制振荡器的重复周期，达到稳压的目的。

目前生产的彩电电视机绝大部分是采用脉冲宽度控制式，频率控制式采用得少。

三、按激励方式分类
1.他激式：需要开关电源外的激励信号来启动开关调整的方式。

2.自激式：由开关调整管自激振荡来启动开关调整管的方式。

一般他激式都是由逆程脉冲作为开关调整管导通的激励信号，部分自激式开关电源为了使振荡频率与行频同步，也采用行逆程脉冲做为触发电平。

目前用得较多的是自激式并联型开关电源开关。

开关电源分类开关电源一般分为两类：一是直流开关电源（DC-DC）；另一种是交流开关电源（AC-DC）。

也有 AC/AC、DC/AC直流开关电源的分类是依赖DCDC转换器分类的。

直流DC/DC转换器按输入与输出之间是否有电气隔离可以分为两类：一类是有隔离的称为隔离式DC/DC转换器；另一类是没有隔离的称为非隔离式DC/DC转换器。

隔离式也可以按有源功率器件的个数来分类。

单管的DC/DC转换器有正激式和反激式两种。

双管DC/DC转换器有双管正激式，双管反激式、推挽式和半桥式四种。

四管DC/DC转换器就是全桥DC/DC转换器。

非隔离式按有源功率器件的个数，可以分为单管、双管和四管三类。

单管DC/DC转换器共有六种，即降压式（Buck）DC/DC转换器，升压式（Boost）DC/DC 转换器、升压降压式（Buck Boost）DC/DC 转换器、Cuk DC/DC转换器、ZetaDC/DC转换器和SEPICDC/DC转换器。

在这六种单管DC/DC 转换器中，Buck和Boost式DC/DC转换器是基本的，Buck-Boost、Cuk、Zeta、SEPIC式DC/DC转换器是从中派生出来的。

双管DC/DC转换器有双管串接的升压式（Buck-Boost）DC/DC转换器。

四管DC/DC转换器常用的是全桥DC/DC 转换器（Full-Bridge Converter）。

隔离式DC/DC转换器在实现输出与输入电器隔离时，通常采用变压器来实现，由于变压器具有变压的功能，所以有利于扩大转换器的输出应用范围，也便于实现不同电压的多路输出，或相同电压的多种输出。

在功率开关管的电压和电流定额相同时，转换器的输出功率通常与所用开关管的数量成正比。

所以开关管数越多，DC/DC转换器的输出功率越大，四管式比两管式输出功率大一倍，单管式输出功率只有四管式的1/4。

非隔离式转换器与隔离式转换器的组合，可以得到单个转换器所不具各的一些特性。

开关电源分类开关电源分类开关电源一般分为两类：一是直流开关电源（DC-DC）；另一种是交流开关电源（AC-DC）。

也有AC/AC、DC/AC直流开关电源的分类是依赖DCDC转换器分类的。

直流DC/DC转换器按输入与输出之间是否有电气隔离可以分为两类：一类是有隔离的称为隔离式DC/DC转换器；另一类是没有隔离的称为非隔离式DC/DC转换器。

隔离式也可以按有源功率器件的个数来分类。

单管的DC/DC转换器有正激式和反激式两种。

双管DC/DC转换器有双管正激式，双管反激式、推挽式和半桥式四种。

四管DC/DC转换器就是全桥DC/DC转换器。

非隔离式按有源功率器件的个数，可以分为单管、双管和四管三类。

单管DC/DC转换器共有六种，即降压式（Buck）DC/DC转换器，升压式（Boost）DC/DC转换器、升压降压式（Buck Boost）DC/DC转换器、Cuk DC/DC转换器、Zeta DC/DC转换器和SEPIC DC/DC转换器。

在这六种单管DC/DC转换器中，Buck和Boost式DC/DC转换器是基本的，Buck-Boost、Cuk、Zeta、SEPIC式DC/DC转换器是从中派生出来的。

双管DC/DC转换器有双管串接的升压式（Buck-Boost）DC/DC转换器。

四管DC/DC转换器常用的是全桥DC/DC转换器（Full-Bridge Converter）。

隔离式DC/DC转换器在实现输出与输入电器隔离时，通常采用变压器来实现，由于变压器具有变压的功能，所以有利于扩大转换器的输出应用范围，也便于实现不同电压的多路输出，或相同电压的多种输出。

在功率开关管的电压和电流定额相同时，转换器的输出功率通常与所用开关管的数量成正比。

所以开关管数越多，DC/DC转换器的输出功率越大，四管式比两管式输出功率大一倍，单管式输出功率只有四管式的1/4。

非隔离式转换器与隔离式转换器的组合，可以得到单个转换器所不具各的一些特性。
