核电汽轮机的特点及选型发表时间：2017-08-08T19:28:58.050Z 来源：《电力设备》2017年第10期作者：李阳[导读] 摘要：本文首先分析了核电汽轮机的几个特点，即蒸汽参数低、节流调节、蒸汽湿度大、以及设置有汽水分离再热器。
（山东核电有限公司山东烟台 265116）摘要：本文首先分析了核电汽轮机的几个特点，即蒸汽参数低、节流调节、蒸汽湿度大、以及设置有汽水分离再热器。
文章结合这几个特点来分析核电汽轮机应如何选型，以促进核电设备有效运行，降低投资资金，将核电特长充分发挥出来。
关键词：核电；汽轮机；特点；选型前言随着我国核电事业不断发展，规模不断壮大，汽轮机的使用量也随之增加。
在核电运行系统中，汽轮机属于重要组成部分，常分作两种机型，即全速汽轮机和半速汽轮机。
我国在运核电厂中，秦山三期为半速汽轮机，除此之外的其他核电厂，均采用全速汽轮机。
通常情况下，半速汽轮机主要应用于一些百万千瓦级以上的项目中，而目前我国这类项目较少。
随着核电事业的不断发展，建设规模不断扩增，核电项目百万千瓦级的越来越多，汽轮机的合理选择成为了核电企业首要考虑的问题之一。
文章首先分析了核电机组汽轮机的特点，然后根据这些特点分析汽轮机正确选型的方法。
一、分析核电运行系统中汽轮机的几个特点（一）参数低现如今，多数核电站都属于压水堆核电站，受于反应堆的压力容器强度限制，一回路冷却剂参数较低，导致二回路主蒸汽的参数也相对较低。
现选择国内常用的1000MW级机组作为实际案例来展开分析，机组中一回路冷却剂的平均压力约为15.5MPa、平均温度约310℃，二回路中，蒸汽发生器出口压力约为6.7MPa，温度约 283℃，蒸汽湿度约0.2-0.4%。
这种机组和功率相同的火电汽轮机对比，因蒸汽参数低，做功时焓降较小，所以需要的主蒸汽流量则较大[1]。
（二）节流调节汽轮机调节主要有两种方式，一种是喷嘴调节，一种是节流调节。
两种调节方式的差别在于节流调节没有设计调节级，具有较高的设计工况效率，而变工况的效率则偏低；喷嘴调节的设计与节流调节则恰好相反，设计工况效率较低，变工况效率较高。
燃气轮机的选型在燃气轮机选型时，对其热力性能方面的考虑应注意以下几点:(1)机组热效率和燃料成本相结合的综合经济性。
单方面考虑热效率高低常常是不全面的，一般需把机组热效率和燃用的燃料成本结合起来，更全面权衡机组的经济性。
因为有时地理因素更优先于热效率，如某些地区的用户可能更注重燃气轮机对燃用廉价原油和重油的能力与相应的长热部件寿命性能(2)热力循环系统优化的问题。
影响燃气轮机热力性能的因素有很多，如透平初温、压气机压比、回热度(若采用回热循环)等热力参数，压气机、透平、燃烧室等部件效率，进、排气道等各部分流阻损失等。
其中许多参数受到设计制造时的技术与设计水平所制约，一般要根据设计和技术条件选取，如透平初温就要根据高温材料和冷却技术来确定。
而压气机压比要通过热力循环设计优化分析来确定。
(3)机组的全工况或变工况热力特性。
实际上，随着环境大气条件、外界负荷或系统本身等变化，燃气轮机及其联合循环装置总是处于非设计工况下运行，全面考虑全部可能运行区域的特性，就更为重要和实用。
主要包括：1)随大气条件变化的机组变工况特性。
由于燃气轮机的工质来自大气环境、又排回大气，其输出功率对大气条件，特别是对大气温度非常敏感。
通过燃气轮机及其联合循环性能(设计工况的效率与功率)相对比值随大气温度变化的典型规律。
大气温度总在变化，随着温度的升高，燃气轮机及其联合循环相对的输出功率都会下降，但联合循环的功率减小要比燃气轮机平缓，燃气轮机效率下降，而联合循环的效率稍有增加；反之，当温度下降时，两者的输出功率都会增加，燃气轮机效率提高，联合循环效率稍有降低。
至于大气压力则与机组安装地区的海拔高度有密切尖系，燃气轮机及其联台循环的功率都与大气压力成正比，而两者的效率与此无尖。
但当分析机组安装地点的海拔高度对燃气轮机性能影响时，要考虑大气温度和压力两个因素的综合影响。
2)随外界负荷变化的机组变工况特性。
燃气轮机是通过调节燃料量、也就是调节透平初温来适应外界负荷变化，而不像汽轮机那样是通过改变蒸汽工质质量流量来改变功率，所以机组热经济性随负荷变化而变化趋势就非常明显。
分布式能源燃气轮机的机组选型研究摘要：燃气轮机是整个分布式能源站系统的核心动力部分。
本文结合具体实例，对分布式能源燃气轮机的机组选型进行了分析性。
关键词：分布式能源；燃气轮机；机组选型引言分布式能源系统由于在节能和环保方面的优势，使它成为未来清洁发电的一个发展方向。
在分布式能源系统中，如何合理地选择合适的分布式能源设备对能源站最终能否取得有效的效果有着重要影响。
因此，在分布式能源站工程中，应加强对燃气轮机选型的分析。
1.机组选型的几个要素和原则（1）必须满足基本供热制冷发电的需求。
根据以热（冷）定电的原则，在对开发区热用户进行充分调研的基础上，确定实际供热量和未来供热量发展的趋势；同时，确定日最大、最小供热量（早晚峰供热量），在明确实际供热需求的基础上确定最佳机组类型[1]。
（2）经济效益方面，不仅考虑燃机的单机效率，而且要求燃机厂家按照打捆招标的需求给出搭配相应汽轮机、余热锅炉以后的整体联合循环效率，以及不同供热、制冷量下的联供效率；采取供热制冷发电联供效率总体优先的原则，综合考虑各种状态下的整机效率。
（3）燃机机组技术的可靠性、稳定性。
（4）燃机检修的便利性、成本、检修间隔，供货商服务的能力；检修时对运行供热的影响程度。
（5）其他因素，如排放、供货时间、业绩等。
2.工程概况某分布式能源站以“西气东输”工程天然气为支撑，根据服务区域的工业热负荷、供冷负荷需求，并考虑供热稳定性的要求，按照“以热定电、搬迁替代小煤电”的原则，建设2套30MW级的燃气－蒸汽联合循环冷热电三联供分布式能源站。
供热调研情况见表1。
考虑空调负荷（供汽）后，近期能源站的蒸汽负荷分别为平均35.04/35.30t/h （夏/冬）、最大46.63/46.89t/h（夏/冬）、最小29.68/29.94t/h（夏/冬），3000kW的空调冷负荷由溴化锂系统直供承担；未来能源站的蒸汽负荷分别为平均61.90/62.20t/h（夏/冬）、最大78.95/75.25t/h（夏/冬）、最小45.03/45.31t/h （夏/冬）。
宽负荷高效汽轮机选型分析张航铭（四川神华天明发电有限责任公司，四川江油621700）摘要：根据国内某煤电厂址的气象条件，结合汽轮机工作特点和环境，对百万等级煤电机组空冷汽轮机选型进行分析。
从主辅机选型、系统设计及方案设计和运行控制优化等原则入手，同时对后续防护措施和解决方案予以备案，以达到对宽负荷高效汽轮机的科学选型。
关键词：宽负荷；汽轮机；参数；选型分析中图分类号：TK263.3文献标识码：B DOI：10.16621/ki.issn1001-0599.2019.03D.140引言天明项目建设规模为50万t国家煤炭应急储备基地和2×100万千瓦超超临界燃煤发电机组，位于四川省江油市，处于成都—德阳—绵阳负荷中心。
项目建设是以“安全可靠、成本领先、指标先进、国内标杆、宽负荷高效”为总目标的精品工程，争创国家优质工程金质奖。
因此，汽轮机的选型分析对该项目有重要意义。
1汽轮机的选型特点与原则针对四川火电机组处于中低负荷运行时间较长的特点，确定“实现机组宽负荷高效运行，追求中低负荷经济性最优”的设计原则，在设备选型、系统和方案设计、运行控制优化等方面组织相关单位开展了大量的调研论证工作并予以实施，在确保安全可靠的前提下，既提高了机组经济性又降低了工程造价。
1.1主辅机选型通过组织生产人员、设计单位、生产厂家进行专题论证，确定了带补汽阀的宽负荷高效机型汽轮机设计方案，并要求厂家对汽封、通流继续进行深入优化，进一步提高经济性；结合机组长期处于中低负荷运行工况的特点，降低风机、磨煤机等多项辅机设备设计裕量及高效率负荷工况点。
1.2系统设计及方案设计对电力生产事故案例以及集团内百万机组8万余条设备缺陷信息进行分类分析，根据分析结果提出27项对设计方案的优化；从工艺系统自身及其上下游系统功能、可靠性、效能、成本等多维度开展工艺系统流程分析，提出凝补水、空压机气系统等6项优化建议；充分考虑四川火电机组实际运行特点及气候特征，在确保安全可靠的前提下，对11项设计方案进行优化，以降低工程造价。
汽轮机设备选型原则一、汽轮机：1、汽轮机的一般要求1、1主要设计参数：汽轮机额定功率12MW汽轮机最大功率15MW进汽压力 3.43MPa进汽温度435°C额定进汽量/最大进汽量 90/120t/h抽汽压力0.687MPa抽汽温度200°C±20°C额定抽汽量/最大抽汽量 50/80t/h排汽压力 0.0049MPa(绝压)冷却水温 20℃～33℃1、2机组运行方式：定压方式运行，短时可滑压运行。
1、3负荷性质：带可调整的供热负荷：压力、温度为抽汽口参数，承包商根据现场用汽参数可进行计算调整。
1、4 冷却方式：机力通风冷却塔1、5汽轮机机组应满足规定的操作条件。
在规定的操作条件下，机组应能全负荷、连续、安全地运行。
1、6汽轮机的设计寿命(不包括易损件)不低于30年，在其寿命期内能承受以下工况，总的寿命消耗应不超过75％。
1、7汽轮机及所有附属设备应是成熟的、先进的，并具有制造类似容量机组、运行成功的经验。
不得使用试验性的设计和部件。
1、8机组的设计应充分考虑到可能意外发生的超速、进冷汽、冷水、着火和突然振动。
防止汽机进水的规定按ASME标准执行。
1、9机组配汽方式为喷嘴调节，其运行方式为定压运行,短时可滑压运行。
1、10汽轮机进排汽及抽汽管口上可以承受的外力和外力矩至少应为按NEMA SM23计算出的数值的1.85倍。
1、11所有与买方交接处的接管和螺栓应采用公制螺纹。
1、12轴封应采用可更换的迷宫密封以减少蒸汽泄漏量，优先选用静止式易更换的迷宫密封。
1、13转子的第一临界转速至少应为其最大连续转速120%。
1、14整个机组应进行完整的扭振分析，其共振频率至少应低于操作转速10%或高于脱扣转速10%。
1、15材料：所使用的材料应是新的，所有承压部件均为钢制。
所有承压部件不得进行补焊。
主要补焊焊缝焊后需热处理。
1、16 低压缸与凝结器联接方式为弹性连接。
2、汽轮机转子及叶片2、1汽轮机设计允许不揭缸进行转子的动平衡，即具有不揭缸在转子上配置平衡重块的条件，并设有调整危急保安器动作转速的手孔。

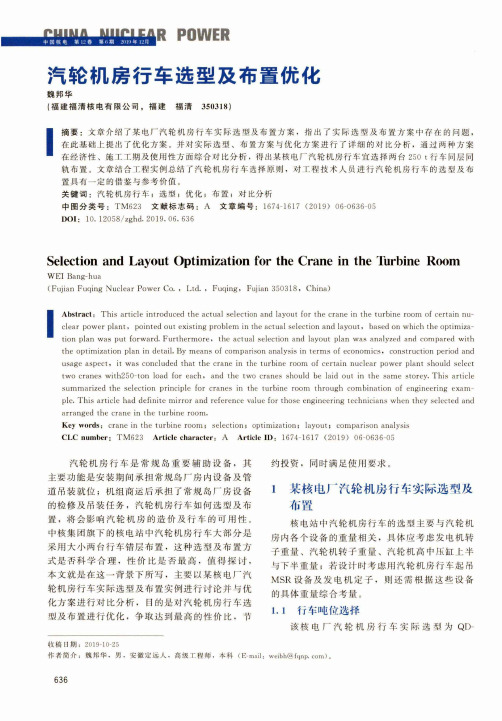

汽轮机房行车选型及布置优化魏邦华(福建福清核电有限公司，福建福清350318)I摘要：文章介绍了某电厂汽轮机房行车实际选型及布置方案，指出了实际选型及布置方案中存在的问题，在此基础上提出了优化方案。
并对实际选型、布置方案与优化方案进行了详细的对比分析，通过两种方案 在经济性、施工工期及使用性方面综合对比分析，得出某核电厂汽轮机房行车宜选择两台250 t行车同层同 轨布置。
文章结合工程实例总结了汽轮机房行车选择原则，对工程技术人员进行汽轮机房行车的选型及布 置具有一定的借鉴与参考价值。
关键词：汽轮机房行车；选型；优化；布置；对比分析中图分类号：TM623 文献标志码：A 文章编号：1674-1617 (2019) 06-0636-05D O I：10. 12058/zghd. 2019. 06. 636SMfl M»T I C A P P O W E RSelection and Layout Optimization for the Crane in the Turbine RoomWEI Bang-hua(F ujian Fuqing N uclear P ow er Co. , Ltd. , F uqing, Fujian 350318, China)I Abstract ：clear pow er p la n t，pointed out existing problem in the actual selection and la y o u t，based on which the optim ization plan was put forw ard. F u rth e rm o re»the actual selection and layout plan was analyzed and com pared w ith the optim ization plan in detail. By m eans of com parison analysis in term s of econom ics，construction period and usage a sp e c t，it was concluded that the crane in the turbine room of certain nuclear power plant should select tw o cranes w ith25〇-to n load for each, and the two cranes should be laid out in the sam e storey. T his article sum m arized the selection principle for cranes in the turbine room through com bination of engineering example. T his article had definite m irror and reference value for those engineering technicians when they selected and arranged the crane in the turbine room.Key words：crane in the turbine ro o m；selectio n；optim ization；la y o u t；com parison analysisCLC number：TM623 Article character：A Article ID：1674-1617 (2019) 06-0636-05汽轮机房行车是常规岛重要辅助设备，其 主要功能是安装期间承担常规岛厂房内设备及管道吊装就位；机组商运后承担了常规岛厂房设备的检修及吊装任务，汽轮机房行车如何选型及布置，将会影响汽轮机房的造价及行车的可用性。
汽轮机选型及采购管理摘要：本文围绕新建核电项目EPC模式下的设备采购管理，从项目业主的角度阐述了徐大堡核电汽轮机的选型和如何搞好设备采购，以满足项目质量、进度、费用和长期经济效益等的管理，同时探讨EPC模式下，设备采购中值得关注的几个问题，并提供了解决问题的建议措施。
关键词：长叶片经济效益设备采购1.前言徐大堡核电站位于东北地区，根据《工程海域海洋水文分析计算研究专题》所述，一年中厂址海水温度有一半时间月均温度在年平均温度之下。
11-4月平均温度只有4.5℃，5-10月平均温度有22℃，全年平均温度为13.3℃。
徐大堡核电作为集团首台AP1000国产化示范项目，针对徐大堡核电厂址的地理条件，就汽轮机采用低压末级叶片的长度、低压转子的型式、汽缸的数量等从安全可靠性、技术先进性和经济性等方面进行讨论和论证，最后提出徐大堡核电汽轮机选型的最佳方案。
2.论证汽轮机的选型2.1汽轮机科学选型的意义汽轮机发电机组是电厂系统中的三大关键设备之一，整个热力系统的经济型和安全性在其运行过程中得到充分体现，为了选择更加恰当的机组用于该项目，公司对于几个潜在投标方的技术方法反复分析比较。
机组的选择不仅要考虑其运行的特性如：高背压低负荷工况下的末级动叶安全，还要考虑整个基建及配套系统的资金投入，乃至今后寿命期内的运行维护成本。
2.1.1.由于核岛的堆功率固定，机组的出力主要取决于冷端条件，而冷端主要包括厂址的常年循环冷却水（海水）的平均温度，循环倍率，凝汽器的换热面积等。
这也是机组选型过程十分重视冷端优化的根本原因。
众所周知汽轮机的功率=蒸汽量×总有效焓降。
在整个电厂的热力系统确定的前提下，要提高汽轮机出力，只有充分挖掘汽轮机的内效率；对整个电厂而言，则是尽可能的减少辅助系统的耗电量。
本文主要从电厂的经济性和安全性两个方面来论述汽轮机组的选型2.1.2.机组经济型徐大堡核电是目前国内循环冷却水平均温度最低的核电站，也就说终参数比其它核电站都低，是提高机组循环热效率的唯一有利条件。
小机组汽轮机、发电机技术规范前言小型汽轮机发电机组是小型电力系统的重要组成部分，它的可靠性、经济性、高效性和灵活性对整个电力系统的运行具有重要影响。
随着电力市场的发展，小型汽轮机发电机组已成为发展电源的主要选择之一，因此制定小型汽轮机发电机组的技术规范具有重要意义。
技术规范1. 设备选型和技术要求小型汽轮机发电机组的选型应根据使用环境、负荷特点、供电标准等因素进行综合考虑。
小型汽轮机发电机组应具备如下技术要求：1.运行可靠性高，容错能力强。
2.稳定性好，适应负荷变化。
3.效率高，热损失小。
4.噪声低，振动小。
5.保养简单方便。
6.具备自动化控制能力。
2. 设备基础和建筑要求小型汽轮机发电机组的建设应考虑施工、运输、安装和维护的方便性，应具备合理的基础和建筑要求。
具体要求如下：1.确保基础稳固，能够承受设备自重和运行时产生的振动负荷。
2.建筑物的材质应具备防火防爆性能，具备耐久性和抗腐蚀性能。
3.建设场所应具备合理的通风、采光和排放条件，确保设备安全、环保、节能。
4.建筑物内的设备应设置合理、清晰的安全通道、出入口和紧急疏散口。
3. 环境监测和防护要求小型汽轮机发电机组的设备应进行环境监测和防护。
具体要求如下：1.对化学物质、粉尘、气体和噪声等进行监测和防护，确保设备及周边环境的安全、健康。
2.对设备进行定期的维护和检查，及时消除安全隐患，确保设备的正常运行。
4. 运行管理和维护保养小型汽轮机发电机组的运行管理和维护保养应符合国家相关标准和制度。
具体要求如下：1.对设备的运行状况进行及时监测，及时发现和定位故障。
2.设备的维护保养应符合制造商提供的维护保养要求，确保设备的正常运行。
3.建立完善的设备运行档案，对设备的运行状况进行跟踪和记录，以便分析和总结经验。
总结小型汽轮机发电机组的技术规范是保证设备运行安全、稳定和高效的重要保障，对于保障电力系统的供电安全、促进清洁能源的开发利用具有重要意义。
制定和执行好小型汽轮机发电机组的技术规范，需要依托科学、规范的管理制度和正确的技术选择，同时也需要对技术规范进行及时的更新和完善，以适应电力市场的发展需求。
汽轮机设备技术要求如下：
1. 设备名称：汽轮机
2. 型号：如N13-7C，具体型号根据项目需求而定。
3. 技术要求：
a. 汽轮机必须采用优质材料制造，符合国家相关标准。
b. 汽轮机各部件应紧密配合，以确保蒸汽能在高压和高温下顺畅流动，并能在低速下正常工作。
c. 汽轮机必须配备安全保护装置，以确保在异常情况下能及时停止汽轮机的运行，防止设备损坏和安全事故。
d. 汽轮机应设有可靠的润滑系统，以确保轴承得到足够的润滑，延长轴承使用寿命。
e. 汽轮机应配备高效的冷却系统，以确保设备在高温环境下正常运行，并降低设备温度。
f. 汽轮机应具有较高的效率，以满足项目需求。
g. 汽轮机应具有较高的可靠性，能够长时间稳定运行，减少维修成本和停机时间。
h. 汽轮机应易于安装、维护和操作，操作人员应经过专业培训。
i. 汽轮机应配备完善的控制系统，以确保设备的稳定运行和安全监控。
j. 汽轮机应具有良好的环保性能，符合国家和地方的环保标准。
4. 其他要求：
a. 汽轮机应符合相关安全标准，确保设备在运行过程中符合安全规定。
b. 汽轮机应具有合格的质量证明书和相关技术文件，以便安装和使用。
c. 汽轮机到货后，应进行开箱验收，确保设备数量、规格和质量符合合同要求。
d. 汽轮机安装完成后，应进行调试和性能测试，确保设备正常运行。
以上是关于汽轮机设备技术要求的主要内容，具体要求可能会因项目需求和环境条件的不同而有所变化。
在采购和使用汽轮机设备时，应充分考虑技术要求和其他相关因素，以确保设备的性能和安全。
汽轮机设备选型原则一、汽轮机：1、汽轮机的一般要求1、1主要设计参数：汽轮机额定功率 12MW汽轮机最大功率 15MW进汽压力 3.43MPa进汽温度 435°C额定进汽量/最大进汽量 90/120t/h抽汽压力 0.687MPa抽汽温度 200°C±20°C额定抽汽量/最大抽汽量 50/80t/h排汽压力 0.0049MPa(绝压)冷却水温 20℃～33℃1、2机组运行方式：定压方式运行，短时可滑压运行。
1、3负荷性质：带可调整的供热负荷：压力、温度为抽汽口参数，承包商根据现场用汽参数可进行计算调整。
1、4 冷却方式：机力通风冷却塔1、5汽轮机机组应满足规定的操作条件。
在规定的操作条件下，机组应能全负荷、连续、安全地运行。
1、6汽轮机的设计寿命(不包括易损件)不低于30年，在其寿命期内能承受以下工况，总的寿命消耗应不超过75％。
1、7汽轮机及所有附属设备应是成熟的、先进的，并具有制造类似容量机组、运行成功的经验。
不得使用试验性的设计和部件。
1、8机组的设计应充分考虑到可能意外发生的超速、进冷汽、冷水、着火和突然振动。
防止汽机进水的规定按ASME标准执行。
1、9机组配汽方式为喷嘴调节，其运行方式为定压运行,短时可滑压运行。
1、10汽轮机进排汽及抽汽管口上可以承受的外力和外力矩至少应为按NEMA SM23计算出的数值的1.85倍。
1、11所有与买方交接处的接管和螺栓应采用公制螺纹。
1、12轴封应采用可更换的迷宫密封以减少蒸汽泄漏量，优先选用静止式易更换的迷宫密封。
1、13转子的第一临界转速至少应为其最大连续转速120%。
1、14整个机组应进行完整的扭振分析，其共振频率至少应低于操作转速10%或高于脱扣转速10%。
1、15材料：所使用的材料应是新的，所有承压部件均为钢制。
所有承压部件不得进行补焊。
主要补焊焊缝焊后需热处理。
1、16 低压缸与凝结器联接方式为弹性连接。
2、汽轮机转子及叶片2、1汽轮机设计允许不揭缸进行转子的动平衡，即具有不揭缸在转子上配置平衡重块的条件，并设有调整危急保安器动作转速的手孔。
2、2叶片的设计应是成熟高效的，使叶片在允许的频率变化范围内不致产生共振。
2、3低压末级及次末级叶片应具有必要的防水蚀措施。
2、4应使叶根安装尺寸十分准确，具有良好互换性，以便顺利更换备品叶片。
2、5叶片组应有防止围带断裂的措施。
2、6发电机与汽轮机连接的靠背轮螺栓能承受因电力系统故障发生振荡或扭振的机械应力而不发生折断或变形。
2、7汽轮机转子应为不带中心孔结构，汽轮机转子应为整锻转子。
3、汽缸3、1汽缸的设计应能使汽轮机在起动、带负荷、连续稳定运行及冷却过程中，因温度梯度造成的变形最小，能始终保持正确的同心度。
3、2汽缸进汽部分及喷嘴室设计能确保运行稳定、振动小。
3、3汽缸上的压力、温度测点必须齐全，位置正确，符合运行、维护、集中控制和试验的要求。
3、4汽缸端部汽封及隔板汽封有适当的弹性和推挡间隙，当转子与汽封偶有少许碰触时，可不致损伤转子或导致大轴弯曲。
3、5汽缸必须具有足够的强度和刚度，确保在任何运行工况下都不得发生跑偏、变形等现象。
4、轴承及轴承座4、1主轴承的型式应确保不出现油膜振荡，各轴承的设计失稳转速应避开额定转速25%以上，并具有良好的抗干扰能力。
4、2检修时不需要揭开汽缸和转子，就应能够把各轴承方便地取出和更换。
4、3主轴承应是水平中分面的，不需吊转子就能够在水平、垂直方向进行调整，同时应是自对中心型的。
4、4轴承箱结构必须有足够的强度及刚度，在任何运行工况下均不得发生变形及前倾等现象。
台板与轴承箱之间应采用润滑好且不易失效的材料，卖方说明所选用的材料特性。
5 主汽门、调速汽门5、1主汽门、调速汽门应严密不漏，其强度和严密性应能承受在主蒸汽管道上做1.5倍设计压力的水压试验。
5、2主汽门、调速汽门能在汽机运行中进行遥控顺序试验，还具备检修后能够进行单独开闭试验的性能。
要求主汽门及调速汽门的关闭时间应小于0.15S。
6 油系统6、1提供一套成熟的供油系统。
满足机组的在起动、停机、正常运行和事故工况下，满足汽轮发电机组所有轴承的用油量。
7、盘车装置7、1盘车装置应是自动啮合型的，能使汽轮发电机组转子从静止状态转动起来，投入时不应发生撞击。
2) 盘车装置的设计应能做到自动退出而不发生撞击，且不再自行投入。
8、轴封供汽系统8、1轴封供汽系统是自动的并具有汽封压力、温度自动调整控制功能，符合防止汽轮机进水进冷气等而损坏汽轮机的措施。
9、汽轮机疏水和排汽系统9、1疏水系统的设计应能排出所有设备包括管道和阀门内的凝结水。
系统还应使停用设备、管道、阀门保持在运行温度状态。
10、保护装置10、1汽轮机必须设有数量足够的、十分安全的成熟可靠的危急保安系统，防止超速。
10、2危急保安系统的跳闸系统有联锁保护，防止汽轮机突然再进汽。
10、3汽轮机组分别在单元控制室操作台上及汽机就地设置手动紧急停机操作装置。
11、调速系统调节系统采用数字电液调节系统(简称DEH)，它由505E数字控制器、阀位控制器、电液转换器供油系统、错油门、油动机、高压调速汽门及低压旋转隔板组成。
DEH系统将比一般液压调节系统控制精度高，自动化水平大大提高，热负荷自整性也高，它能实现升速(自动或手动)、配合电气并网、负荷控制(阀位控制或功频控制)、抽气热负荷控制及其它辅助控制，并与DCS通迅，控制参数在线调整和超速保护功能等。
能使汽轮机适应各种工况并长期安全运行。
抽汽式汽轮机既可作纯冷凝运行也可作抽汽方式运行。
当不带抽汽按纯冷凝运行时，可以不投旋转隔板油动机，让旋转隔板全开。
凝结器选型原则1、技术参数冷却面积 1000m2冷却水量 3200～3600t/h水侧设计压力 0.6MPa蒸汽压力 0.0049MPa(绝压)蒸汽流量 40t/h冷却水温 20℃～33℃2、结构形式：单壳体、双流程二道制表面式、采用全焊接结构。
3、与汽轮机的连接形式：弹性连接4、冷却水管材质：HSn70-1A或不锈钢5、一般要求1）凝汽器应为双流程式，水室设有分隔板，循环水能通过一侧的进出口，凝汽器可单侧运行，凝汽器单侧运行时，循环水入口温度为33℃时，汽机能达到75%额定负荷。
2)凝汽器设计考虑承受最大工作压力，汽机厂提供水室底部承压保证值。
3）凝汽器的设计使循环冷却水平均分配到所有的换热管子之中。
4）对于凝汽器的防腐采用涂覆盖层或阴极保护，6 结构要求1)壳体a)凝汽器壳体采用焊接钢结构，其强度和刚度能承受管道的转移荷载和设计压力，防止汽轮机传递来的振动造成冲击和共振。
c)为防止高速、高温气流冲击凝汽器管和内部构件，使流量分配装置和挡板具有足够的强度。
d)壳体上部设人孔门，用于检查低压加热器和抽汽管。
在凝汽器上部人孔门外，还有格栅平台和扶梯。
e)壳体上留有各汽、水管道的接管。
2)排汽颈部a)排汽颈部有膨胀节以吸收来自任何方向的位移。
b)开设必要的孔洞，以便安装设在凝汽器内的设备及管道。
3)水室a)水室管板采用碳钢板。
b)水室内部凡接触到循环水的材料具有抗腐蚀能力。
c)每个水室设置供排气和排水用的接口。
4)热井a)热井出水口设有防涡流装置，并在该处设置滤网。
b)热井放水口管道带有水封隔离门，该管能在1小时内排出正常水位下的全部凝结水。
c)热井内部用档板分隔开，并配有接头以便测量水室内管束的导电度，还配有检漏装置以检测凝汽器管子是否损坏。
泵的选型原则1、给水泵1、1进水温度： 104°C1、2流量：90t/h1、3扬程：800m1、4效率：1、5必要汽蚀余量：1、6结构形式：卧式、多级阶段式高压给水泵1、7泵的吸入和吐出管方位要求垂直向上1、8给水泵无需暖泵即可冷态启动带至满负荷1、9泵轴锻钢并有较高精度，同轴度小于0.02mm1、10径向轴承是自对中心型，平衡盘100％平衡轴向力1、11密封形式：快装式机械密封1、12性能曲线：（流量—扬程）从最大运行点到出口关闭点的变化应当平缓，水泵出口扬程升高不高于设计点总扬程的30％1、13给水泵最小流量不超过设计流量的28％。
1、14当多台给水泵并列运行时，在正常运行到最小流量范围内，各台水泵分担的负荷差异限制在5％以内。
1、15给水泵的设计寿命不小于30年，大修周期为4年1、16给水泵采用可拆卸式的抽屉式进口滤网1、17 机械密封室内的水温应低于该室内水压下的饱和温度，并留有足够的余量，以避免密封面因水汽化造成干磨而损坏。
1、18轴封处有可更换的轴套，以保护泵轴。
1、19采用滑动轴承、稀油润滑。
用油环进行自润滑，循环水冷却。
1、20泵通过弹性联轴器同电机相连。
1、20 材质要求2、凝结水泵2、1流量2、2扬程2、3必要的汽蚀余量2、4结构形式：卧式单级悬臂式离心泵2、5泵的主要材料2、6卖方应保证提供高效、节能、低噪音的凝结水泵是技术先进、经济合理、成熟可靠的产品，并具有较高的灵活性，既能够满足主机运行方式的需要，也能适应启停与变负荷的要求。
2、7 水泵的特性曲线（1）水泵的流量与扬程的关系曲线是无驼峰的运行稳定曲线。
水泵能在选型工况下长期连续运行，并作为泵的最大设计点。
（2）水泵的流量、扬程、效率在正常运行工况下（计算工况）偏差值应符合GB3216的规定。
2、8在任何允许运行工况下均保证水泵不会发生汽蚀。
2、9 泵的转子及其主要的旋转部件都进行静平衡和动平衡试验。
静平衡精度不低于GB9239中的G6.3级，动平衡精度不低于GB9239中的G2.5级。
泵的振动应在无汽蚀运转条件下测量，轴承处的振动值符合JB/T8097的规定。
2、10 噪声控制标准：距泵体外壁1米，距地面高（泵高+1）/2米处的噪声不大于85dB （A）。
2、11密封形式：机械密封2、12泵通过弹性连轴器有电机驱动，2、13轴封处具有可更换的轴套。
2、14泵体装入托架检查E面对轴心跳动不大于0.15毫米。
2、15诱导轮装配检查外圆与泵盖间隙不得小于0.1毫米。
2、16联轴器应配置具有封闭端板而可拆卸的刚性保护罩。
2、17泵的使用寿命不少于30年（不包括易损件），易损件寿命大于8000小时。
3、循环水泵3、1流量3、2扬程3、3必要的汽蚀余量3、4结构形式：卧式单级双吸离心泵3、5一次升压直流循环冷却。
3、6泵从关闭点到最大工作点的流量与扬程的特性曲线平缓。
3、7水泵外壳1m出的噪声不大于85dB（A)3、8封形式：机械密封3、9要部件材质：压力容器选型原则1、除氧器1、1参数水箱容积 50m3最大出力 150t/h设计压力 0.6MPa设计温度 280℃壳体材料 20#数量 2台填料、喷嘴等内部零件不锈钢溶解氧≤15PPm工作温度104℃工作压力0.02M p a1、2除氧形式：高效旋膜式，定压运行。
