剖面图和断面图及画法教案一、教学目标：1. 让学生了解剖面图和断面图的概念及作用。
2. 培养学生掌握剖面图和断面图的画法技巧。
3. 提高学生分析、解决实际问题的能力。
二、教学内容：1. 剖面图和断面图的定义及区别。
2. 剖面图和断面图的画法步骤。
3. 常见物体剖面图和断面图的绘制实例。
三、教学重点与难点：1. 教学重点：剖面图和断面图的概念、画法步骤及应用。
2. 教学难点：剖面图和断面图的画法技巧，以及如何在实际问题中运用。
四、教学方法：1. 采用讲授法，讲解剖面图和断面图的概念、画法步骤及应用。
2. 采用演示法，展示常见物体剖面图和断面图的绘制过程。
3. 采用实践法，让学生动手绘制剖面图和断面图，提高实际操作能力。
五、教学准备：1. 教案、PPT、黑板。
2. 绘图工具（如直尺、圆规、橡皮等）。
3. 实物模型或图片。
4. 练习题及答案。
六、剖面图和断面图的定义及区别1. 剖面图：用切割线将物体切开，展示切割面上的形状和结构的图形。
2. 断面图：用断裂线将物体断裂，展示断裂面上的形状和结构的图形。
七、剖面图和断面图的画法步骤1. 确定视图位置和切割/断裂线。
2. 画出物体外部轮廓。
3. 画出切割面/断裂面的形状。
4. 填充切割面/断裂面。
5. 标注尺寸和文字说明。
八、常见物体剖面图和断面图的绘制实例1. 圆柱体剖面图和断面图。
2. 棱柱体剖面图和断面图。
3. 球体剖面图和断面图。
4. 复杂物体剖面图和断面图。
九、剖面图和断面图在工程中的应用1. 建筑设计：展示建筑内部结构和布局。
2. 机械设计：展示机械内部零件的形状和结构。
3. 电子设计：展示电子元件的内部结构。
4. 工艺品制作：展示工艺品的内部造型和纹理。
十、练习与巩固1. 绘制指定物体的剖面图和断面图。
2. 分析实际问题，运用剖面图和断面图进行解答。
3. 完成练习题，巩固所学知识。
十一、总结与评价1. 总结剖面图和断面图的概念、画法及应用。
2. 评价学生在本节课中的表现，鼓励优秀学生分享经验。
一、教案基本信息剖面图和断面图及画法教案课时安排：2课时教学目标：1. 让学生了解剖面图和断面图的概念及作用。
2. 培养学生掌握剖面图和断面图的画法技巧。
3. 提高学生对建筑、工程等领域的空间想象能力。
教学内容：1. 剖面图和断面图的定义及区别。
2. 剖面图和断面图的画法步骤。
3. 剖面图和断面图的应用实例。
教学方法：1. 采用讲授法，讲解剖面图和断面图的概念及画法。
2. 采用演示法，展示剖面图和断面图的绘制过程。
3. 采用案例分析法，分析剖面图和断面图在实际工程中的应用。
教学准备：1. 教学PPT。
2. 剖面图和断面图的实例图片。
3. 绘图工具（如尺子、铅笔、橡皮等）。
二、教学过程第一课时一、导入（5分钟）1. 教师展示一些建筑、工程图片，引导学生观察并提问：你们注意到这些图片中的共同特点了吗？2. 学生回答，教师总结：这些图片中都包含了剖面图或断面图。
二、新课讲解（15分钟）1. 教师讲解剖面图和断面图的定义及区别。
2. 教师通过PPT展示剖面图和断面图的绘制步骤。
三、案例分析（15分钟）1. 教师展示一些实际工程中的剖面图和断面图案例。
2. 教师引导学生分析这些案例中的特点和应用。
四、课堂练习（15分钟）1. 教师布置练习任务，要求学生绘制一个简单的剖面图或断面图。
2. 教师巡回指导，解答学生疑问。
第二课时一、复习导入（5分钟）1. 教师提问：上一节课我们学习了剖面图和断面图的哪些内容？2. 学生回答，教师总结。
二、课堂讲解（15分钟）1. 教师讲解剖面图和断面图的画法技巧。
2. 教师通过PPT展示剖面图和断面图的绘制实例。
三、课堂练习（15分钟）1. 教师布置练习任务，要求学生绘制一个复杂的剖面图或断面图。
2. 教师巡回指导，解答学生疑问。
四、总结与拓展（15分钟）1. 教师总结本节课的重点内容。
2. 教师提出一些拓展问题，引导学生思考。
五、课后作业1. 学生完成课后练习，巩固所学知识。

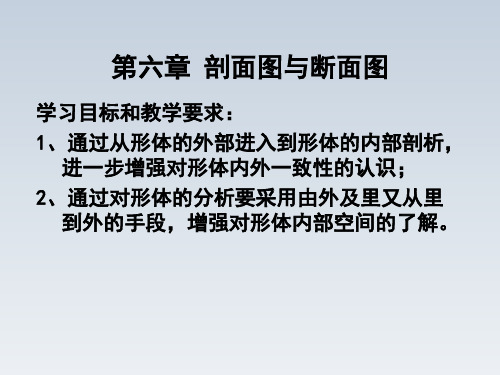

第六章剖面图与断面图
【课题】剖面图的概念与画法
【教学目标】
1．了解剖面图的概念与种类。
2．掌握剖面图的画法。
【教学重点、难点】
教学重点：剖面图的画法。
教学难点：剖面图与断面图的区别。
【教学媒体及教学方法】
1.教学媒体：配套多媒体课件《园林制图》第 6 章 6.1、 6.2。
2.教学方法：理论和实践相结合。
本课的知识点主要涉及剖面图的概念与求作，因此本
课应注意讲解与练习结合进行，注意理论联系实际，在讲述理论的同时结合配套习题，引导学生通过习题掌握作图方法，并应注意深入浅出的讲解和设计练习题的顺序，化难为易。
【课时安排】
4 课时（ 180 分钟）
【教学过程】
[ 复习 ][10分钟]正面斜轴测投影的求作方法？圆周轴测投影的求作方法？
[ 新授 ][120分钟]
使用配套光盘——第 6 章 6.1、 6.2，学生看演示 , 教师讲解：
6.1基本概念
一、剖面图的概念
如图 6-1 所示，我们用一个假想的平行于某一投影面的剖切平面，把物体切成两部分，然后移去观者和剖切平面之间的一部分，将剩下的另一部分向该投影面进行投影，
所得到的投影图称为剖面图。
国家制图标准规定，形体被剖切后的断面轮廓线画为粗实线，以示区别。
同时在断面轮廓范围内画上间距相等倾斜的细实线( 称剖面线) ，若指明了材料类型则应画出
建筑材料图例。
形体被剖切后的不可见线一般不需画出。
图 6-1剖面图的形成(见多媒体配套光盘或教材相应章节)
二、断面图的概念
如图 6-2 所示，我们用一个假想的平行于某一投影面的剖切面把物体剖开，画出剖切平面与形体截切所得到的断面图形的投影图称为断面图。
图 6-2断面图的形成(见多媒体配套光盘或教材相应章节)
三、剖面图与断面图的区别
（一）断面图只画出形体被剖开后断面的投影
（二）剖面图是被剖开的形体的投影，是体的投影，而断面图只是一个截
口的投影，是面的投影
（三）剖切符号的标注不同
（四）剖面图中的剖切平面可转折，而断面图中的剖切平面则不可转折
图 6-3剖面图与断面图的区别(见多媒体配套光盘或教材相应章节)
6.2剖面图的种类与画法
一、剖面图的类型
画剖面图时，针对物体的不同特点和要求，可采用以下剖面图：
（一）全剖面图
可假想用一个剖切平面将形体全剖开，然后画出形体的剖面图。
这种剖面图称为全剖面图。
这种水平剖切的剖面图，在房屋建筑图中，称为平面图。
图 6-4房屋的剖面图(见多媒体配套光盘或教材相应章节)
（二）阶梯剖面图
将剖切平面转折一次，使一个平面剖开前墙的窗，另一个与其平行的平面剖开后墙的窗。
所得的剖面图，称为阶梯剖面图。
（三）局部剖面图
只将局部地方画成剖面图。
图 6-7杯形基础的局部剖面(见多媒体配套光盘或教材相应章节)
（四）分层剖面图
对于有层次构造的形体，可按层次分别剖开，并用波浪线将各层隔开，但波浪线不应与任何图线重合。
图 6-8分层剖切剖面图(见多媒体配套光盘或教材相应章节)
（五）半剖面图
以同时表示形体的外表和内画出由半个外形正投影图和半个剖面图拼成的图形，
部构造。
这种剖面图称为半剖面图，如图6-9 所示。
图 6-9正锥壳基础的半剖面图(见多媒体配套光盘或教材相应章节)
二、剖面的画法
（一）剖切平面位置的确定
剖切平面位置的，要根据所形体的特征，一般在称面上或者通孔、槽等的中心，并且要平行于某一投影面。
（二）剖面的注
了方便，需要用剖面的剖切符号把所画的剖面的剖切位置和剖方向，在投影
上表示出来，同，要每一个剖面加上号，以免生混乱。
剖面的注方法定如下：1．用剖切位置表示剖切平面的剖切位置，剖切位置上就是剖切平面的
聚投影，不定它只用两小段粗（度6-10mm）表示，并且不宜与面上
的相接触，如6-10 所示。
2．剖切后的剖方向用垂直于剖切位置的短粗（度4-6 mm ）来表示。
短粗如画在剖切位置的右表示向右投影。
3．剖切符号的号，宜采用阿拉伯数字，按序从左到右，由上至下排，
并注写在剖方向的端部。
4．剖面如与被剖切不在同一上，可在剖切位置的一注明其所
在的号。
5．使用的剖切符号（如画房屋平面，通、窗洞的剖切位置符号），
以及通构件称平面的剖切符号，可以不在上作任何注。
6．在剖面的下方或一，写上与相的剖切符号的号，作的
号，如“1-1 ”、“ 2-2 ”、⋯并在名下画一等的粗。
图 6-10剖面图的画法(见多媒体配套光盘或教材相应章节)
图 6-11剖切符号和编号(见多媒体配套光盘或教材相应章节)
P60 第1、2 。
[堂] [40分 ] 配套《集》
3
[ 小 ][6分]
本章学了剖面的概念和种,明确了剖面与断面的区，通学掌握
3
了剖面的求作方法。
1
[ 作 ] [4分]布置配套《集》P60 第 3 、 4 。
【课题】断面图的画法
【教学目标】
1．了解断面图的种类。
2．掌握断面图的画法。
【教学重点、难点】
教学重点：断面图的画法。
教学难点：断面图的种类。
【教学媒体及教学方法】
1.教学媒体：配套多媒体课件《园林制图》第 6 章 6.3。
2.教学方法：理论和实践相结合。
本课的知识点主要涉及断面图的求作，因此本课应注
意讲解与练习结合进行，注意理论联系实际，在讲述理论的同时结合配套习题，引导学生通过习题掌握作图方法，并应注意深入浅出的讲解和设计练习题的顺序，化难为易。
【课时安排】
2 课时（ 90 分钟）
【教学过程】
[ 复习 ][5分钟]剖面图的概念与种类？剖面图的求作方法？
[ 新授 ][60分钟]
使用配套光盘——第 6 章 6.3，学生看演示, 教师讲解：
6.3断面图的种类与画法
一、断面图的种类
（一）移出断面图
移出断面图是将断面图画在投影图之外。
图 6-12移出断面图按顺序排列(见多媒体配套光盘或教材相应章节)
（二）重合断面图
重合断面图是将断面图直接画在投影图内。
图 6-13重合断面图(见多媒体配套光盘或教材相应章节)
（三）中断断面图
较长的形体且断面形状相同时，可将断面图画在形体中间断开处，称为中断断面图。
图 6-14中断断面图(见多媒体配套光盘或教材相应章节)
二、断面图的画法
在断面图中，剖切平面位置的确定及图线的应用和剖面图相同。
断面图中剖切符号是由剖切位置线与剖切编号组成的。
剖切位置线的画法同“剖面图”；
编号用阿拉伯数字在剖切位置线的一侧，并且编号数字所在的一侧，就表示断面图的投影方向。
图 6-15断面图的画法(见多媒体配套光盘或教材相应章节)
[课堂练习] [20分钟 ] 见配套《习题集》P61 第1题。
[ 小结 ][3分钟]
本章学习了断面图的种类, 掌握了断面图的求作方法。
[ 作业 ] [2分钟]布置配套《习题集》P61 第 2 题。
