阴极保护恒电位仪技术规格书恒电位仪零件、元器件的安装和接线以及壳体的质量、接地符合相关的国家安全标准的要求及有关设计文件的规定。
恒电位仪内外表面没有明显的凹痕、裂纹、变形等现象，标志应清晰，涂层无起泡、龟裂、脱落或磨损；紧固件无锈蚀和其它机械损伤。
恒电位仪正常工作环境：－环境温度：-25℃～+50℃；－相对湿度：15 %～90 %；－大气压力：86kPa～106kPa；－交流供电电源：380V±10％V，频率50±5％Hz－交流供电电源：220V±10％V，频率50±5％Hz绝缘电阻电源设备各输入、输出端子对机壳的绝缘电阻不小于10MΩ。
抗电强度a. 直流电源输入端子对机壳应能承受750V（有效值）、50Hz 的试验电压，试验时间1min，不出现飞弧或击穿现象。
b. 交流电源输入端子对机壳能承受1500V（有效值）、50Hz 的试验电压，试验时间1min，不出现飞弧或击穿现象。
c. 设备“零位接阴”端子分别与各远传接口的输出端子相互隔离，能承受1500V （有效值）、50H Z的试验电压，试验时间1min 不出现飞弧或击穿现象。
保护功能● 防雷保护a. 电源设备的输入、输出端应安装有锯齿型火花隙、压敏电阻浪涌吸收器和稳压二极管限幅器三级雷电泄放系统等合适的雷电防护单元，符合IEC1024 的规定。
b. 当阳极线、储罐受到感应雷影响时，阳极线、阴极线之间限幅电压100-150V，过压通流容量20kA(8/20μS)，漏电流≤20mA；阳极线、零位接阴之间限幅电压100-150V，过压通流容量20kA(8/20μS)，漏电流≤20mA；参比线、零位接阴之间限幅电压5V，过压通流容量50A(10/1000μS)，漏电流< 0.3μA(3V)。
c. 在仪器输出阳极、阴极端（相对接地端）能承受幅度15kV、脉冲宽度25μs、重复周期1～5S、时间1min 的模拟感应雷的冲击。
阴极保护工程手册简介阴极保护是一种常用的金属防腐技术，通过施加电流，以实现对金属结构的保护。
本手册将介绍阴极保护工程的基本原理、常见的施工方法、设备选型以及运行与维护等方面的知识，旨在为工程师和技术人员提供参考。
目录1.原理介绍2.阴极保护工程的分类3.基本施工方法4.设备选型与配置5.阴极保护工程的验收标准6.运行与维护1. 原理介绍阴极保护是一种通过外部电流施加于金属表面，改变金属电化学反应而实现的防腐技术。
通过施加足够的负电位，使金属结构达到阴极极化状态，从而减少或消除金属表面的腐蚀过程。
阴极保护通常应用于长期暴露在海洋环境中的钢结构，如桥梁、码头、海上石油平台等。
2. 阴极保护工程的分类阴极保护工程按照施工方式可分为两类：外部阴极保护和内部阴极保护。
外部阴极保护主要通过在金属结构表面施加电流来达到保护效果，而内部阴极保护则是通过在金属结构内部注入抗腐蚀剂或添加活性物质来达到防腐目的。
3. 基本施工方法阴极保护工程的基本施工方法包括如下几个步骤：1.表面准备：对金属表面进行清洁、除锈、打磨等处理，使其达到适合施工的状态。
2.电流设计：根据金属结构的材料、尺寸和使用环境等因素，计算出所需的阴极保护电流。
3.设备安装：根据电流设计要求，选择合适的电源设备，并按照相关规范将其安装到金属结构上。
4.电极布置：根据金属结构的形状和尺寸，合理布置阴极和阳极电极，确保电流分布均匀。
5.电流接入：将电源与阴极和阳极电极连接起来，形成完整的电流回路。
6.监测系统：安装合适的监测设备，定期检查电流和结构的防腐效果，并进行必要的调整和维护。
4. 设备选型与配置在阴极保护工程中，电源设备的选型和配置很关键。
需要考虑金属结构的尺寸、含盐量、使用环境等因素。
一般情况下，阴极保护工程使用直流电源，电流大小根据实际情况确定。
除了电源设备，还需要选择合适的电极材料和阴极保护剂。
电极材料应具有良好的导电性能和抗腐蚀能力。
阴极保护剂的选择要考虑金属结构的材料和使用环境等因素，以提供有效的防腐蚀效果。

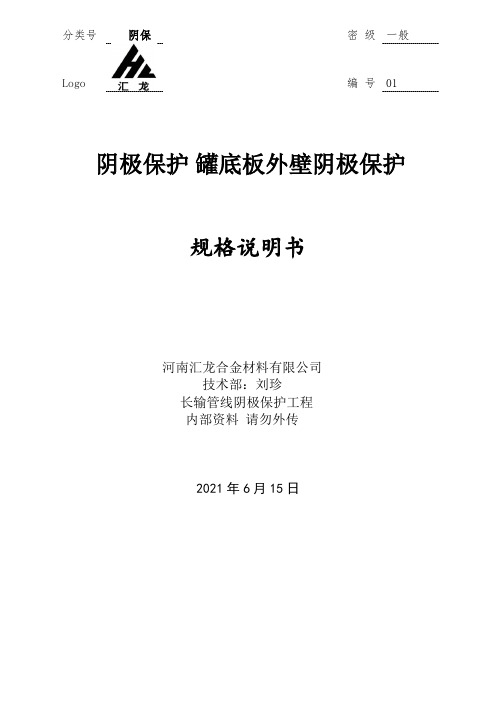

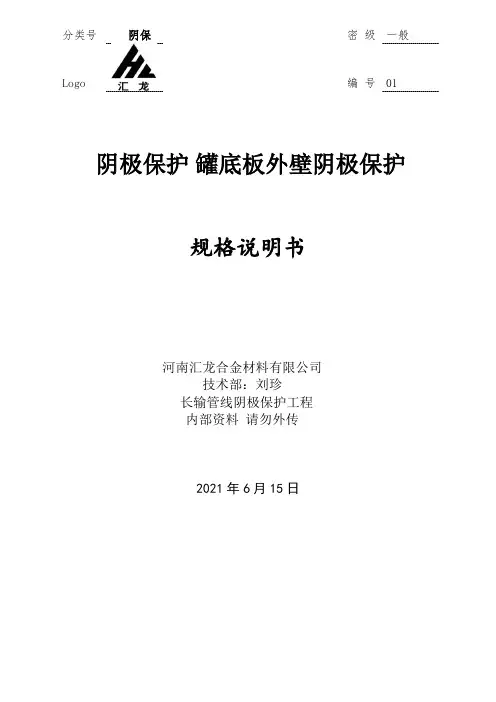

分类号阴保密级一般Logo 编号01 阴极保护罐底板外壁阴极保护规格说明书河南汇龙合金材料有限公司技术部：刘珍长输管线阴极保护工程内部资料请勿外传2021年6月15日阴极保护产品、设计、工程施工一站式服务；提供阴极保护完整解决方案说明书河南汇龙合金材料有限公司湖北500 万方/天LNG 工厂国产化示范工程防腐与绝热（4300 单元）阴极保护罐底板外壁阴极保护1 设计范围本设计内容包括：生产、消防给水泵房（3500 单元）的3 座3000m3 生产、消防合用水罐的罐底板外壁的阴极保护设计。
2 罐底板外壁阴极保护罐底板阴极保护内容包括：阴极保护电源设备、线性阳极、参比电极、通电点、测试点、阳极接线箱、测试箱、阴极保护电缆的安装等。
3 施工技术要求3.1阴极保护电源设备的安装罐底板阴极保护系统采用强制电流保护方式，在生产、消防给水泵房的新建机柜间内安装一台 4 路输出阴极保护电源设备（每路均为 30V/6A，用 3 路，备用 1 路），设备性能指标应满足《交流供电阴极保护电源设备技术规格书》（HBLNGE-2-43CP-SP-02）《交流供电阴极保护电源设备数据单》（HBLNGE-2-43CP-DS-02）的相关要求，严禁使用不合格产品。
设备供电电源为 AC 220V，电源接入见电力专业相关设计。
阴极保护电源设备安装时应当严格按照其产品说明书进行，必要时应当要求生产厂商的技术工程师到现场指导或亲自调试。
电缆连接时应确保极性正确，并且确保电气接触导通良好。
地面为抗静电活动地板时，在阴极保护电源设备底部应设置一个支撑架，支撑架为角钢（∠40×40×4mm）焊接而成，具体尺寸应根据现场防静电板高度和阴极保护电源设备机柜的实际尺寸而定。
设备机壳接地：采用 BVR-450/750 1×16 mm2 电线将电源设备的机壳接地端子与机柜间内的接地端子板相连接，并保证完全电气连通。
接地端子板位置见电力专业设计。
阴极保护工程手册
《阴极保护工程手册》是一本介绍阴极保护技术在工程中
应用的参考手册。
该手册包含了阴极保护的基本原理、设
计和施工要求以及常见故障排除等内容。
该手册的内容主要包括以下几个方面：
1. 阴极保护的基本原理：介绍了阴极保护的基本概念、原
理和工作机制。
2. 阴极保护设计：详细介绍了阴极保护系统的设计原则、
计算方法和设计步骤，包括阴极保护电流密度的确定、阳
极装置的选择和布置等。
3. 阴极保护施工：介绍了阴极保护工程施工的步骤和要求，包括阳极安装、电缆敷设、系统连接和调试等。
4. 阴极保护检测与维护：介绍了阴极保护系统的检测方法和维护要求，包括阴极保护电流密度的测量、阳极运行状态的监测和系统故障的处理等。
5. 阴极保护故障排除：列举了一些常见的阴极保护系统故障及其排除方法，帮助读者解决实际工程中可能遇到的问题。
该手册还包括一些实例分析和数据表格，供读者参考和应用。
总的来说，《阴极保护工程手册》是一本全面介绍阴极保护技术在工程中应用的参考书籍，适合从事阴极保护工程设计、施工和维护的工程师和技术人员阅读和参考。

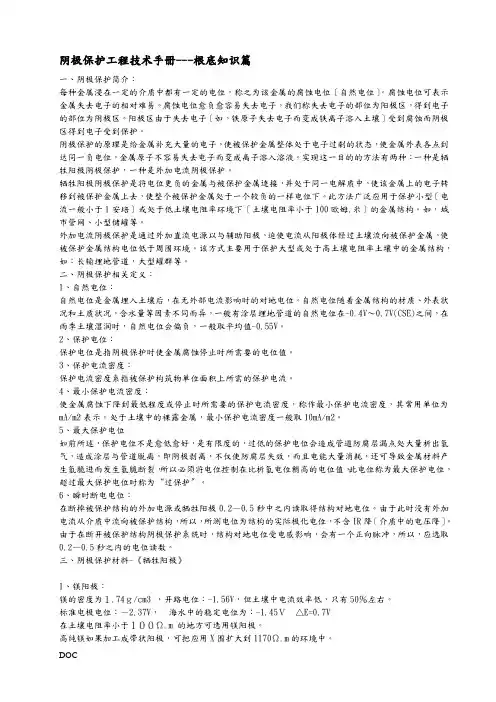

阴极保护工程技术手册---根底知识篇一、阴极保护简介：每种金属浸在一定的介质中都有一定的电位，称之为该金属的腐蚀电位〔自然电位〕。
腐蚀电位可表示金属失去电子的相对难易。
腐蚀电位愈负愈容易失去电子，我们称失去电子的部位为阳极区，得到电子的部位为阴极区。
阳极区由于失去电子〔如，铁原子失去电子而变成铁离子溶入土壤〕受到腐蚀而阴极区得到电子受到保护。
阴极保护的原理是给金属补充大量的电子，使被保护金属整体处于电子过剩的状态，使金属外表各点到达同一负电位，金属原子不容易失去电子而变成离子溶入溶液。
实现这一目的的方法有两种：一种是牺牲阳极阴极保护，一种是外加电流阴极保护。
牺牲阳极阴极保护是将电位更负的金属与被保护金属连接，并处于同一电解质中，使该金属上的电子转移到被保护金属上去，使整个被保护金属处于一个较负的一样电位下。
此方法广泛应用于保护小型〔电流一般小于1安培〕或处于低土壤电阻率环境下〔土壤电阻率小于100欧姆.米〕的金属结构。
如，城市管网、小型储罐等。
外加电流阴极保护是通过外加直流电源以与辅助阳极，迫使电流从阳极体经过土壤流向被保护金属，使被保护金属结构电位低于周围环境。
该方式主要用于保护大型或处于高土壤电阻率土壤中的金属结构，如：长输埋地管道，大型罐群等。
二、阴极保护相关定义：1、自然电位：自然电位是金属埋入土壤后，在无外部电流影响时的对地电位。
自然电位随着金属结构的材质、外表状况和土质状况，含水量等因素不同而异，一般有涂层埋地管道的自然电位在-0.4V～0.7V(CSE)之间，在雨季土壤湿润时，自然电位会偏负，一般取平均值-0.55V。
2、保护电位：保护电位是指阴极保护时使金属腐蚀停止时所需要的电位值。
3、保护电流密度：保护电流密度系指被保护构筑物单位面积上所需的保护电流。
4、最小保护电流密度：使金属腐蚀下降到最低程度或停止时所需要的保护电流密度，称作最小保护电流密度，其常用单位为mA/m2表示。
处于土壤中的裸露金属，最小保护电流密度一般取10mA/m2。
华东管道设计研究院设计证书编号设计证书编号：：A132006476A132006476阴极保护技阴极保护技术规格书术规格书设计阶段设计阶段：：基础基础设计设计设计 日期日期：： 2020111-1010--1010第 1 页 共 6 页 A 版目 录1.范围 ................................................................................................................ 2 2.定义 ................................................................................................................ 2 3.工程概况 ........................................................................................................ 2 4.采用标准采用标准、、规范和技术规定 ........................................................................ 2 5.阴极保护技术要求 . (3)5.1 恒电位仪 ..................................................................................................................... 3 5.2 高硅铸铁阳极 ............................................................................................................. 5 5.3 锌合金阳极 ................................................................................................................. 5 5.4 镁合金阳极 ................................................................................................................. 6 5.5 硫酸铜参比电极 (6)6.质量保证 ........................................................................................................ 6 7.现场服务与培训 ............................................................................................ 6 8.供方提供图纸与数据 (6)华东管道设计研究院设计证书编号设计证书编号：：A132006476A132006476阴极保护技阴极保护技术规格书术规格书设计阶段设计阶段：：基础基础设计设计设计 日期日期：： 2020111-1010--1010第 2 页 共 6 页 A 版1.1.范围范围范围本技术规格书规定了江西成品油管道二期工程防腐产品的设计、制造、测试和检验和采办文件中规定的包装与运输等最低要求。
阴极保护中心控制系统技术规格书**公司2021年03月25日目录1. 范围 (1)2. 遵循的标准、规范 (1)3. 总体要求 (1)3.1 供货商资质要求 (1)3.2 承诺 (1)3.2.1 供货商职责 (1)3.2.2 提供资料 (1)3.2.3 质量承诺 (1)3.2.4 进度承诺 (2)3.2.5 响应及偏差 (2)4. 系统技术要求 (2)4.1 基本规定 (2)4.1.1 概述 (2)4.1.2 基本要求 (2)4.1.3 配套性 (2)4.2 软件系统功能要求 (2)4.2.1 统计查询 (2)4.2.2 专家系统 (3)4.2.3 远程控制 (3)4.2.4 基础资料 (3)4.2.5 系统管理 (3)4.2.6 系统帮助 (3)4.2.7 电子地图 (3)5. 技术文件提交要求 (3)5.1 投标时提交文件 (3)5.2 供货时提交文件 (4)5.3 其他 (4)6. 技术服务 (4)6.1 技术支持 (4)6.2 培训 (4)7. 验收 (4)7.1 工厂验收 (4)7.2 到货验收 (4)7.3 最终验收 (4)7.3.1 资料完整性检验 (4)7.3.2 功能符合性检验 (4)8. 售后服务 (4)1.范围本文件规定了阴极保护中心控制系统在设备性能、测试、检验、验收和服务等方面的要求。
2.遵循的标准、规范1)文件出版时，所有标准、规范都以其最新有效版本和原始语言为准。
2)其它未列出的与本产品有关的标准和规范，供货商有义务主动提供。
3)本文件指定应遵循的标准和规范主要包括但不仅限于以下所列范围。
本文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供货商应提供满足有关标准规范和本文件要求的全新产品。
如果技术规格书和有关标准规范发生矛盾，应按下列顺序执行。
1)中国国家、地区的法律2)本技术规格书3)遵循的标准、规范4)供货商的产品标准、规格书和资料不能根据文件的优先顺序确定的矛盾，供货商应以书面形式提交给采购方，用于澄清和决定。
阴极保护设计技术方案阴极保护施工技术方案阴极保护设计技术方案目录一、阴极保护设计书 (3)1概述 (3)2自然条件 (3)3设计要求 (3)4规范及标准 (3)5牺牲阳极保护设计指标 (3)6牺牲阳极保护设计计算 (3)8施工注意事项 (9)9使用期的维护和管理 (9)一、阴极保护设计书1概述本工程钢管桩拟采用牺牲阳极阴极保护。
2自然条件设计高水位：? 1.17设计低水位：? -0.113设计要求3.1保护范围：为钢管桩水位变动区到桩尖外表面（包括水中、泥中等）。
3.2阴极保护系统设计寿命25年。
4规范及标准4.1 《海港工程钢结构防腐蚀技术规范》JTS 153-3-20074.2 《铝-锌-铟系合金牺牲阳极》GB/T 4948-20024.3 《牺牲阳极电化学性能试验方法》GB/T 17848-19994.4 《Corrosion Control of Steel Fixed Offore Structures Associated Petroleum Production》NACE Standard RP0176-20034.5 中交第二航务工程勘察设计院提供的图纸及有关数据5牺牲阳极保护设计指标5.1 设计寿命钢管桩牺牲阳极保护系统寿命为25年。
5.2 保护效果有效保护期间内，钢管桩的保护电位应控制在-0.85～-1.10V（相对于铜/饱和硫酸铜参比电极）。
6牺牲阳极保护设计计算6.1 阴极保护电流密度选取根据钢管桩所处的地理位置、介质电阻率和钢管桩材质、表面状态等情况，参照《海港工程钢结构防腐蚀技术规范》及《Corrosion Control of Steel Fixed Offore Structures Associated Petroleum Production》NACE Standard RP0176-2003，钢管桩各腐蚀区选择的保护电流密度见表1。
表1 保护电流密度6.2 牺牲阳极材料的选择本工程牺牲阳极采用Al-Zn-In系合金牺牲阳极，表2、3是阳极的化学成分及电化学性能。
阴极保护工程技术手册实例应用篇一、钢质管道阴极保护方法与设计１、钢质管道牺牲阳极阴极保护：①设计计算：管道表面积计算：S=2πrLS—管道表面积 r —管道半径 L—管道长度管道保护电流计算：I =S IaI—管道保护电流S—管道表面积Ia—管道保护电流密度）阳极输出电流：Ｉａ＝△E/RＩａ—阳极输出电流A △E—阳极有效电位差VR—回路总电阻R阳极数量：N=f.IA/IaN—阳极数量IA—所需保护电流A Ia—单支阳极输出电流A F—备用系数，取2-3倍阳极使用寿命：Ｔ＝0.85 W/ωIT —阳极工作寿命a W—阳极净质量，kgω—阳极消耗率kg/(A.a) I—阳极平均输出电流，A②设计、安装说明：1、一般牺牲阳极工程采用镁合金牺牲阳极，规格通常为22公斤/支，也有采用14公斤、11公斤、8公斤的规格，一般安装时单支焊接或两支阳极并联为一组安装。
2、如果是并联焊接，相邻阳极组最好分布在管道两侧。
阳极组距管道外壁约2.0m左右,距管道外壁最少不小于300mm；最小埋深部不小于1m。
可根据现场实际情况，按照有关标准规范适当调整阳极位置。
3、如果阳极采用4支一组，同侧阳极组间距最低不小于2米。
4、阳极钢芯与电缆连接，采用焊锡灌注，以减少接触电阻，同时应保持连接处的绝缘密封，需包覆环氧树脂玻璃布，然后再采用热收缩套管，加以密封和绝缘，阳极的钢芯一端阳极端面，须涂环氧树脂，确保该端面不起作用，其他五面要清洁干净，放入盛有阳极填充料的棉布口袋中。
5、阳极电缆可用10mm2电缆，可用vv-1kv/1x10mm2。
6、牺牲阳极与钢管可采用铝热焊剂直接将阳极电缆焊接于钢管上，安装前，首先在管道防腐层上切割出一个100mm*100mm的焊接口，或根据焊接施工情况对焊接口大小进行相应调整。
并清理焊接口保持表面干燥和清洁，以保证焊接质量。
焊接完成后采用补伤片补伤，仔细修复焊接处的防腐层，保证该处密封绝缘。
7、阳极安装在阳极坑后进行回填，在回填土中不应含有砖、石等，若坑内较干燥时，应在阳极外的布袋上盖上一层薄土后，向坑内灌水，使阳极布袋内的填料饱和吸满水，然后再回填并夯实，恢复地坪。
华能日照电厂二期扩建工程（2×670MW）超临界燃煤发电机组阴极保护招标文件第三卷技术规范书华能国际山东分公司二○○七年六月目录第一章总则 (1)第二章运行环境条件 (1)第三章规范和标准 (2)第四章技术要求 (2)第五章阴极保护系统的安装 (4)第六章测试 (4)第七章工作分工 (5)第八章供货范围 (5)第九章技术文件 (6)第十章工作安排 (7)第十一章差异 (7)第一章总则1.1 本规范书适用于华能日照电厂二期扩建工程的接地网阴极保护系统的设计、设备供货、安装、调试、运行维护和其它项目提出了技术的及其它的要求。
1.2 本规范书的内容没有包括所有的技术要求，也没列出那些已在有关标准及规范中充分说明了的要求，供方应保证提供符合本规范书和国标要求的优质产品。
1.3 工程概况华能日照电厂二期扩建工程本期建设2*670MW燃煤机组，分为主厂房区（汽机房、主变压器区域、锅炉房、脱硫区域）及厂区（炉后电除尘区域、其他辅助车间、电厂升压站等），本期工程地下接地网，均采用镀锌钢材料，与老厂接地网不连接。
由于日照电厂地处海边，岩石较多，土壤电阻率较高，在接地网布置时220kV升压站、主厂房和部分辅助厂房处沿接地网敷设降阻剂，还有部分扩建辅助厂房在老厂范围内，供方的阴极保护方案对此应予以充分重视。
1.4供方的工作及供货范围供方应设计并提供本期工程地下接地网的阴极保护系统，包括保护方案的提出、系统设计、设备材料的提供、保护系统的安装、测试，提供必要的技术文件，如维护说明等。
本期工程的厂区地下循环水管及老厂的地下接地网的阴极保护系统，不在本次招标范围内。
第二章运行环境条件2.1 周围空气温度多年平均气温： 2.8℃；极端最高温度：41.4℃；极端最低温度：-14.5℃；2.2 累年平均日照时数2596.4小时。
2.3 气压累年平均气压1015.1hPa2.4.海拔高度：<1000m（黄海高程）；2.5 风速：多年平均风速： 3.4m/s累年全年主导风向为N，相应频率为10％2.6.环境相对湿度(在25℃时)多年平均值：72％；2.7 降雨量累年年最小降水量504.1mm累年年最大降水量1426.2mm2.8 地震烈度：7度，按8度设防第三章规范和标准3.1 按照本规范书所提供的材料及服务应遵循或参照下列主要标准和规范：SY/T0036-99 《埋地钢质管道系统强制电流阴极保护设计规范》SY/T0019-97 《埋地钢质管道系统牺牲阳极阴极保护设计规范》SYJ23-86 《埋地钢质管道阴极保护参数测试方法》SYJ29-87 《埋地钢质检查片腐蚀速度测试方法》SYJ19-86 《镁合金牺牲阳极标准》GB4950-85 《锌-铝-镉合金牺牲阳极》第四章技术要求4.1阴极保护形式本工程阴极保护采用牺牲阳极法。
华东管道设计研究院设计证书编号设计证书编号：：A132006476A132006476阴极保护技阴极保护技术规格书术规格书设计阶段设计阶段：：基础基础设计设计设计 日期日期：： 2020111-1010--1010第 1 页 共 6 页 A 版目 录1.范围 ................................................................................................................ 2 2.定义 ................................................................................................................ 2 3.工程概况 ........................................................................................................ 2 4.采用标准采用标准、、规范和技术规定 ........................................................................ 2 5.阴极保护技术要求 . (3)5.1 恒电位仪 ..................................................................................................................... 3 5.2 高硅铸铁阳极 ............................................................................................................. 5 5.3 锌合金阳极 ................................................................................................................. 5 5.4 镁合金阳极 ................................................................................................................. 6 5.5 硫酸铜参比电极 (6)6.质量保证 ........................................................................................................ 6 7.现场服务与培训 ............................................................................................ 6 8.供方提供图纸与数据 (6)华东管道设计研究院设计证书编号设计证书编号：：A132006476A132006476阴极保护技阴极保护技术规格书术规格书设计阶段设计阶段：：基础基础设计设计设计 日期日期：： 2020111-1010--1010第 2 页 共 6 页 A 版1.1.范围范围范围本技术规格书规定了江西成品油管道二期工程防腐产品的设计、制造、测试和检验和采办文件中规定的包装与运输等最低要求。
防腐产品包括恒电位仪、高硅铸铁阳极、锌合金阳极、镁合金阳极。
所有图纸、文件及往来资料应采用中文书写（国际招标部分除外），计量单位应采用国际单位（SI）。
2.2.定义定义定义以下定义用于阐明有关各方在防腐产品的设计、制造、供应及所有权中所处的位置。
业主：指业主或由业主授权的代表；供货商：指按照本技术规格书要求提供设备或材料的一方或多方； 制造商：指按照本技术规格书要求制造设备或材料的一方或多方。

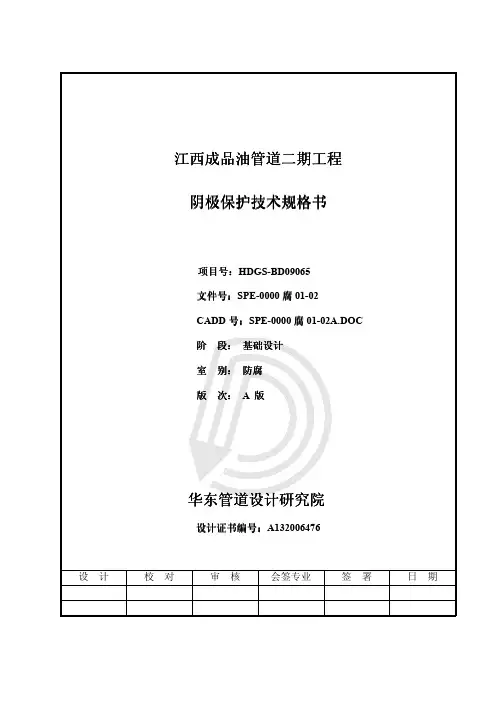

3.3.工程概况工程概况工程概况江西成品油管道二期工程管线采用强制电流阴极保护方法，共建9个阴极保护站。
6个站场内阴保站各配两台恒电位仪(30V/15A)及一台阴极保护控制台，一用一备。
利用其站内220V 电源供阴极保护系统用电；3个手动阀室阴保站由太阳能电池供电，每套阴极保护系统各配两台直流恒电位仪(36V/10A) 及一台阴极保护控制台，一用一备。
4.4.采用标准采用标准采用标准、、规范和技术规定规范和技术规定恒电位仪输出最大电压、电流为30V、15A。
技术性能应符合GB/T 21448-2008 《埋地钢质管道阴极保护技术规范》。
高硅铸铁阳极技术性能应符合GB/T 21448-2008 《埋地钢质管道阴极保护技术规范》。
锌合金阳极、镁合金阳极技术性能应符合GB/T 21448-2008 《埋地华东管道设计研究院设计证书编号设计证书编号：：A132006476A132006476阴极保护技阴极保护技术规格书术规格书设计阶段设计阶段：：基础基础设计设计设计 日期日期：： 2020111-1010--1010第 3 页 共 6 页 A 版钢质管道阴极保护技术规范》。
5.5.阴极保护技术要求阴极保护技术要求阴极保护技术要求5.1 5.1 恒电位仪恒电位仪恒电位仪恒电位仪输出功率为30V/15A。
太阳能恒电位仪输出功率为36V/10A，36V 直流输入。
恒电位仪应具有抗过载、防雷、防电涌、抗干扰、故障保护功能。
阴极保护用整流器纹波系数应满足单相不大于50%，三相不大于5%的要求，最大温升不得超过70℃。
在交流输入端和直流输出端应装有过流、防冲击、防电涌等保护装置。
恒电位仪印刷电路板一般应采取防潮、防盐雾、防细菌的措施。
站场内阴保站的每套阴极保护系统包括2台远控恒电位仪和1台阴极保护控制台。
远控恒电位仪具有远传信号控制功能，阴极保护站的输出电流、输出电压和管地电位通过站控系统RTU 的两个远传接口传输至调度控制中心SCADA 系统。
调控中心随时可收集到各阴极保护站的运行参数。
阴极保护电位测量时，可采用断电法测量，调控中心按15s 一个周期，发出停3s、供电12s 的指令，各阴极保护站按此指令同步工作，同步误差不大于0.1s。
具有技术参数数字显示功能，恒电位仪输出电压、输出电流、阴极保护电位等技术参数可以在恒电位仪上显示出来。
5.1.1 恒电位仪技术性能要求如下：1) 给定电位：-0.500～-3.00V(连续可调)； 2) 电位控制精度：≤±10mV； 3) 输入阻抗：≥1MΩ；4) 绝缘电阻：>2MΩ(电源进线对地)；华东管道设计研究院设计证书编号设计证书编号：：A132006476A132006476阴极保护技阴极保护技术规格书术规格书设计阶段设计阶段：：基础基础设计设计设计 日期日期：： 2020111-1010--1010第 4 页 共 6 页 A 版5) 抗交流干扰能力：≥12V；6) 耐电压：≥1500V(电源线对机壳)； 7) 满载纹波系数：单相≤10%，三相≤8%。
8) 运行参数记忆功能：断电停止运行后，恢复供电时仪器在原设定参数下自动开始运行；9) 具有恒电位和恒电流运行功能；10) 极性错误报警: 恒电位仪输出极性接反时，仪器报警且自动停机；11) 仪器的输入、输出端具有防雷击保护功能。
5.1.2 远传数据接口：1) 阴极保护电位信号输出，标准输出信号：4～20mA DC，每套系统1路输出；2) 恒电位仪电流信号输出，标准输出信号：4～20mA DC 每套系统1路输出；3) 恒电位仪电压信号输出，标准输出信号：4～20mA DC，每套系统1路输出。
5.1.3 远传运行信号：1) A 机（主恒电位仪）运行信号：无源接点信号，每套系统1路输出； 2) B 机（备恒电位仪）运行信号：无源接点信号，每套系统1路输出。
5.1.4 控制台运行信号：1) 远控A 机选机信号：24V 正脉冲、脉宽不窄于1S、允许最小负载电阻400Ω，每套系统1个；2) 远控B 机选机信号：24V 正脉冲、脉宽不窄于1S、允许最小负载电阻400Ω，每套系统1个；3) 远控关机信号：24V 正脉冲、脉宽不窄于1S、允许最小负载电阻400Ω，每套系统1个。
华东管道设计研究院设计证书编号设计证书编号：：A132006476A132006476阴极保护技阴极保护技术规格书术规格书设计阶段设计阶段：：基础基础设计设计设计 日期日期：： 2020111-1010--1010第 5 页 共 6 页 A 版5.1.5 远控给定电位：远控给定电位的切换：恒电位仪给定电位既可以受远控给定信号控制，也可以切换为机内给定信号控制。
表5-1 1 恒电位仪数量名 称 型号规格 单位 数量远控电位仪 30V/15A 台 12 控制台 30V/15A 台 6 直流恒电位仪 36V/10A 台 6 控制台36V/10A 台35.2 5.2 高硅铸铁阳极高硅铸铁阳极高硅铸铁阳极高硅铸铁阳极规格为Φ75×1500mm 。
表5-2 高硅铸铁阳极化学成分类型化学成分(%)杂质含量SiMnCCr FePS普通 14.25～15.25 0.5∽0.8 0.80～1.05余量 <0.25 <0.1加铬 14.25～15.25 0.5∽0.8 0.8～1.44∽5 余量 <0.25 <0.1表5-3 3 高硅铸铁阳极数量型号规格 单位 数量Φ75×1500mm 支1805.3 5.3 锌合金阳极锌合金阳极锌合金阳极锌合金阳极每支重27kg，长1130mm，带6m VV-1kV/1×10mm 2电缆，带填包料。
表5-4 锌合金阳极化学成分阳极型号化学成分(%)AlCdZn FeCuPbSiZn-Al-Cd0.3～0.6 0.05～0.12余量<0.005 <0.005 <0.006 <0.125华东管道设计研究院设计证书编号设计证书编号：：A132006476A132006476阴极保护技阴极保护技术规格书术规格书设计阶段设计阶段：：基础基础设计设计设计 日期日期：： 2020111-1010--1010第 6 页 共 6 页 A 版5.5.44 镁合金阳极镁合金阳极每支重14kg，长700mm，带6m VV-1kV/1×10mm 2电缆，带填包料 。
表5-5 镁合金阳极化学成分阳极型号化学成分(%)AlZn Mn Mg FeNiCuSiMg-Al- Zn-Mn5.3～6.72.5～3.50.15～0.60余量<0.15.5.55 硫酸铜参比电极硫酸铜参比电极有效期10年以上，带VV-1kV/1×2.5mm 2电缆，带填包料。
