不锈钢的焊接材料和保护气体大全

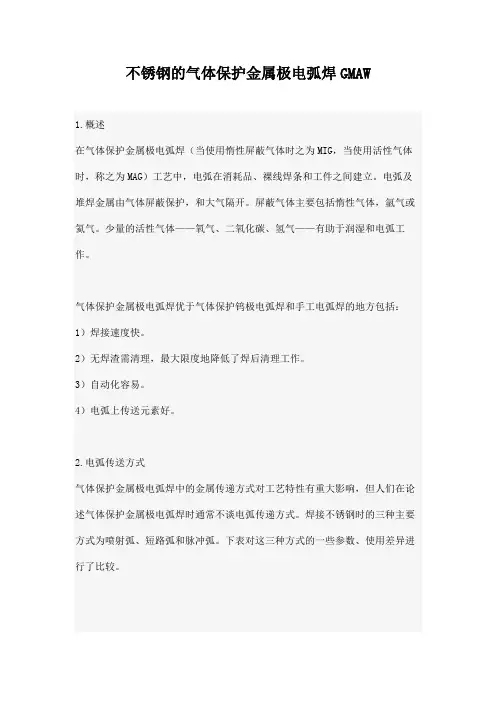

不锈钢的气体保护金属极电弧焊GMAW1.概述在气体保护金属极电弧焊（当使用惰性屏蔽气体时之为MIG，当使用活性气体时，称之为MAG）工艺中，电弧在消耗品、裸线焊条和工件之间建立。

电弧及堆焊金属由气体屏蔽保护，和大气隔开。

屏蔽气体主要包括惰性气体，氩气或氦气。

少量的活性气体——氧气、二氧化碳、氢气——有助于润湿和电弧工作。

气体保护金属极电弧焊优于气体保护钨极电弧焊和手工电弧焊的地方包括：1）焊接速度快。

2）无焊渣需清理，最大限度地降低了焊后清理工作。

3）自动化容易。

4）电弧上传送元素好。

2.电弧传送方式气体保护金属极电弧焊中的金属传递方式对工艺特性有重大影响，但人们在论述气体保护金属极电弧焊时通常不谈电弧传递方式。

焊接不锈钢时的三种主要方式为喷射弧、短路弧和脉冲弧。

下表对这三种方式的一些参数、使用差异进行了比较。

3.气体保护金属极电弧焊用设备焊接不锈钢所用电源、喂线机和焊矩与焊接普通钢相同。

在喂线管内安装塑料衬有助于减少不锈钢焊丝的阻力。

与气体保护钨极电弧焊和手工电弧焊相比，气体保护金属极电弧焊工艺控制的电焊参数要多，例如，安培数、电压、电流坡度、喂线、脉冲速度和电弧传递方式。

这样，气体保护金属极电弧焊用电源通常比较复杂和昂贵。

有些新型电源，例如，协合脉冲电弧，通过为焊工提供一个控制盘，使其它参数进行自动调节，已使焊接工艺大为简化。

焊接时95％以上时间的焊接电流为DCEP。

该电流产生的熔深比DCEN更深，而且电弧稳定。

DCEN限于要求熔深浅的用途，像堆焊。

4.消耗品气体保护金属极电弧焊最常用的屏蔽气体如上所示。

喷射电弧屏蔽气体通常为氩气再加上1％或2％的氧气。

短路和脉冲电弧焊使用的屏蔽气体种类较多。

北美常用的混合气体为90％的氦，7.5%氩和2.5%CO2,但在欧洲，由于氦气相当贵，所以，广泛使用90％氩，7.5%氦和2.5%CO2。

无论怎样混合，屏蔽气体至少应含97.5％的惰性气体（氩气，氦气或氩氦混合气体），CO2含量不能超过2.5％，否则会降低焊缝质量和耐腐蚀性能。

材控102班张金垚41030165焊接中的气体焊接在实际生产中有着很重要的地位，它是指通过物理或化学的方法，实现两部分或者两种材料在原子间距水平上的连接。

而在焊接中，各种作用的气体是不可或缺的。

焊接中气体主要是指气体保护焊（二氧化碳气体保护焊、惰性气体保护焊）中所用的保护性气体和气焊、切割时用的气体，包括二氧化碳（CO2）、氩气（Ar）、氦气（He）、氧气（O2）、可燃气体、混合气体等。

焊接时保护气体既是焊接区域的保护介质，也是产生电弧的气体介质；气焊和切割主要是依靠气体燃烧时产生的热量集中的高温火焰完成，因此气体的特性（如物理特性和化学特性等）不仅影响保护效果，也影响到电弧的引燃及焊接、切割过程的稳定性。

根据各种气体在工作过程中的作用，焊接用气体主要分为保护气体和气焊、切割时所用的气体。

保护气体主要包括二氧化碳（CO2）、氩气（Ar）、氦气（He）、氧气（O2）和氢气（H2）。

国际焊接学会指出，保护气体统一按氧化势进行分类，并确定分类指标的简单计算公式为：分类指标=O2%+1/2CO2%。

在此公式的基础上，根据保护气体的氧化势可将保护气体分成五类。

Ⅰ类为惰性气体或还原性气体，M1类为弱氧化性气体，M2类为中等氧化性气体，M3和C类为强氧化性气体。

根据气体的性质，气焊、切割用气体又可以分为两类，即助燃气体和可燃气体。

可燃气体与氧气混合燃烧时，放出大量的热，形成热量集中的高温火焰（火焰中的最高温度一般可达2000～3000℃），可将金属加热和熔化。

气焊、切割时常用的可燃气体是乙炔，目前推广使用的可燃气体还有丙烷、丙烯、液化石油气（以丙烷为主）、天然气（以甲烷为主）等。

不同焊接或切割过程中气体的作用也有所不同，并且气体的选择还与被焊材料有关，这就需要在不同的场合选用具有某一特定物理或化学性能的气体甚至多种气体的混合。

CO2 在焊接气体中是最常用的气体，CO2 保护焊具有很多的优点，比如成本低、效率高、适用范围广等优点。

焊接用气体焊接用气体主要是指气体保护焊（二氧化碳气体保护焊、惰性气体保护焊）中所用的保护性气体和气焊、切割时用的气体，包括二氧化碳（CO2）、氩气（Ar）、氦气（He）、氧气（O2）、可燃气体、混合气体等。

焊接时保护气体既是焊接区域的保护介质，也是产生电弧的气体介质；气焊和切割主要是依靠气体燃烧时产生的热量集中的高温火焰完成，因此气体的特性（如物理特性和化学特性等）不仅影响保护效果，也影响到电弧的引燃及焊接、切割过程的稳定性。

1．焊接用气体的分类根据各种气体在工作过程中的作用，焊接用气体主要分为保护气体和气焊、切割时所用的气体。

1.1 保护气体保护气体主要包括二氧化碳（CO2）、氩气（Ar）、氦气（He）、氧气（O2）和氢气（H2）。

国际焊接学会指出，保护气体统一按氧化势进行分类，并确定分类指标的简单计算公式为：分类指标=O2%+1/2CO2%。

在此公式的基础上，根据保护气体的氧化势可将保护气体分成五类。

Ⅰ类为惰性气体或还原性气体，M1类为弱氧化性气体，M2类为中等氧化性气体，M3和C类为强氧化性气体。

保护气体各类型的氧化势指标见表1。

焊接黑色金属时保护气体的分类见表2。

1.2 气焊、切割用气体根据气体的性质，气焊、切割用气体又可以分为两类，即助燃气体（O2）和可燃气体。

可燃气体与氧气混合燃烧时，放出大量的热，形成热量集中的高温火焰（火焰中的最高温度一般可达2000～3000℃），可将金属加热和熔化。

气焊、切割时常用的可燃气体是乙炔，目前推广使用的可燃气体还有丙烷、丙烯、液化石油气（以丙烷为主）、天然气（以甲烷为主）等。

几种常用可燃气体的物理和化学性能见表3。

6.2 焊接用气体的特性不同焊接或切割过程中气体的作用也有所不同，并且气体的选择还与被焊材料有关，这就需要在不同的场合选用具有某一特定物理或化学性能的气体甚至多种气体的混合。

焊接和切割中常用气体的主要性质和用途见表4，不同气体在焊接过程中的特性见表5。

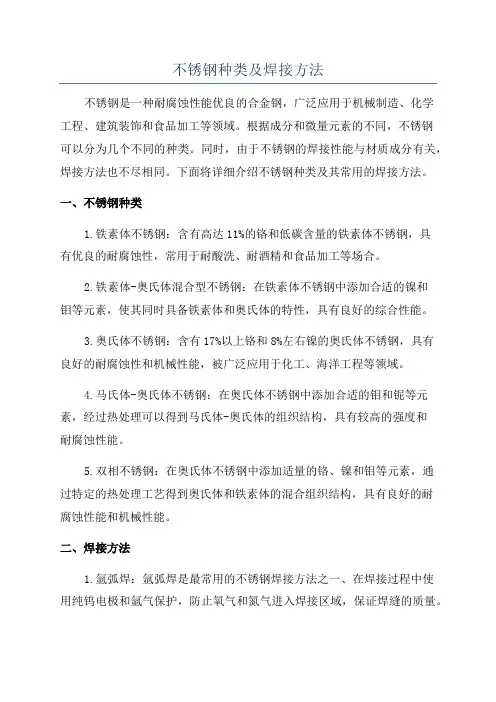

不锈钢种类及焊接方法不锈钢是一种耐腐蚀性能优良的合金钢，广泛应用于机械制造、化学工程、建筑装饰和食品加工等领域。

根据成分和微量元素的不同，不锈钢可以分为几个不同的种类。

同时，由于不锈钢的焊接性能与材质成分有关，焊接方法也不尽相同。

下面将详细介绍不锈钢种类及其常用的焊接方法。

一、不锈钢种类1.铁素体不锈钢：含有高达11%的铬和低碳含量的铁素体不锈钢，具有优良的耐腐蚀性，常用于耐酸洗、耐酒精和食品加工等场合。

2.铁素体-奥氏体混合型不锈钢：在铁素体不锈钢中添加合适的镍和钼等元素，使其同时具备铁素体和奥氏体的特性，具有良好的综合性能。

3.奥氏体不锈钢：含有17%以上铬和8%左右镍的奥氏体不锈钢，具有良好的耐腐蚀性和机械性能，被广泛应用于化工、海洋工程等领域。

4.马氏体-奥氏体不锈钢：在奥氏体不锈钢中添加合适的钼和铌等元素，经过热处理可以得到马氏体-奥氏体的组织结构，具有较高的强度和耐腐蚀性能。

5.双相不锈钢：在奥氏体不锈钢中添加适量的铬、镍和钼等元素，通过特定的热处理工艺得到奥氏体和铁素体的混合组织结构，具有良好的耐腐蚀性能和机械性能。

二、焊接方法1.氩弧焊：氩弧焊是最常用的不锈钢焊接方法之一、在焊接过程中使用纯钨电极和氩气保护，防止氧气和氮气进入焊接区域，保证焊缝的质量。

2.熔化极氩弧焊：熔化极氩弧焊是一种高效的不锈钢焊接方法。

在焊接过程中使用铁素体不锈钢丝作为焊条，通过电弧的高温将其熔化，同时使用氩气保护焊缝。

3.水下手弧焊：水下手弧焊是一种适用于水下不锈钢焊接的方法。

焊工通过手动焊接电弧，保证焊接质量。

由于焊接环境特殊，焊接过程中需要使用耐腐蚀特殊电极和输送特殊焊接材料的设备。

4.焊锡、焊银焊接：对于较薄的不锈钢片，可以使用焊锡、焊银进行焊接。

通过熔化和铺涂在焊缝上，并使用熔点较低的焊锡和焊银作为焊料，实现焊接。

总之，不锈钢种类多样，每种不锈钢的焊接方法也不同。

在进行焊接时，应根据材质和焊接要求选择合适的焊接方法，确保焊接质量和结构性能的要求。

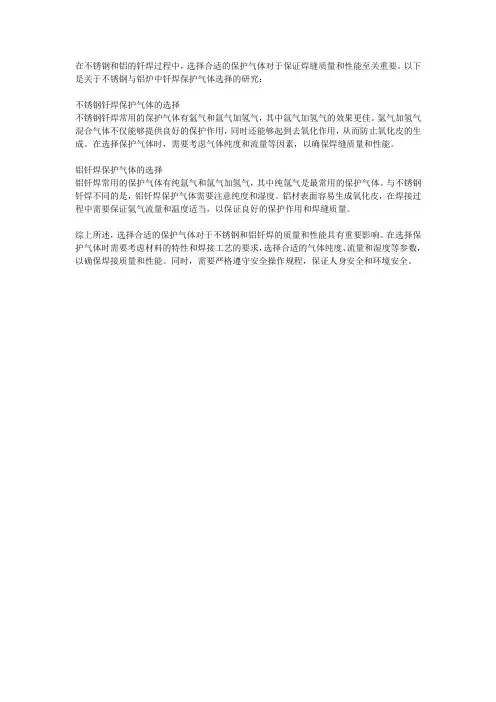

在不锈钢和铝的钎焊过程中，选择合适的保护气体对于保证焊缝质量和性能至关重要。

以下是关于不锈钢与铝炉中钎焊保护气体选择的研究：
不锈钢钎焊保护气体的选择
不锈钢钎焊常用的保护气体有氩气和氩气加氢气，其中氩气加氢气的效果更佳。

氩气加氢气混合气体不仅能够提供良好的保护作用，同时还能够起到去氧化作用，从而防止氧化皮的生成。

在选择保护气体时，需要考虑气体纯度和流量等因素，以确保焊缝质量和性能。

铝钎焊保护气体的选择
铝钎焊常用的保护气体有纯氩气和氩气加氢气，其中纯氩气是最常用的保护气体。

与不锈钢钎焊不同的是，铝钎焊保护气体需要注意纯度和湿度。

铝材表面容易生成氧化皮，在焊接过程中需要保证氩气流量和温度适当，以保证良好的保护作用和焊缝质量。

综上所述，选择合适的保护气体对于不锈钢和铝钎焊的质量和性能具有重要影响。

在选择保护气体时需要考虑材料的特性和焊接工艺的要求，选择合适的气体纯度、流量和湿度等参数，以确保焊接质量和性能。

同时，需要严格遵守安全操作规程，保证人身安全和环境安全。

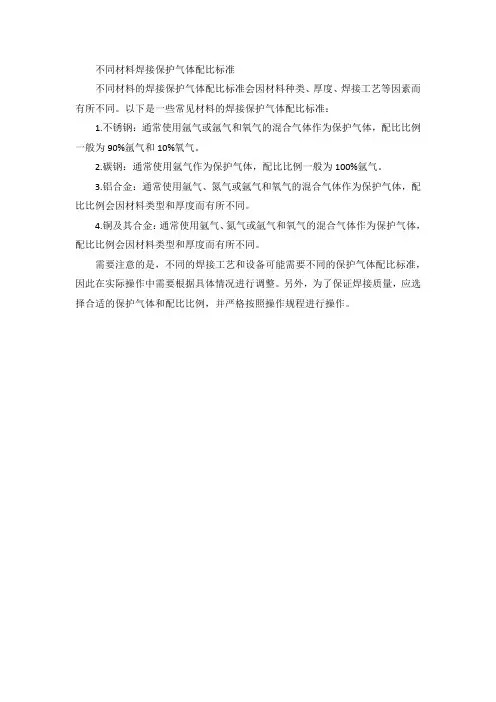

不同材料焊接保护气体配比标准
不同材料的焊接保护气体配比标准会因材料种类、厚度、焊接工艺等因素而有所不同。

以下是一些常见材料的焊接保护气体配比标准：
1.不锈钢：通常使用氩气或氩气和氧气的混合气体作为保护气体，配比比例一般为90%氩气和10%氧气。

2.碳钢：通常使用氩气作为保护气体，配比比例一般为100%氩气。

3.铝合金：通常使用氩气、氮气或氩气和氧气的混合气体作为保护气体，配比比例会因材料类型和厚度而有所不同。

4.铜及其合金：通常使用氩气、氮气或氩气和氧气的混合气体作为保护气体，配比比例会因材料类型和厚度而有所不同。

需要注意的是，不同的焊接工艺和设备可能需要不同的保护气体配比标准，因此在实际操作中需要根据具体情况进行调整。

另外，为了保证焊接质量，应选择合适的保护气体和配比比例，并严格按照操作规程进行操作。

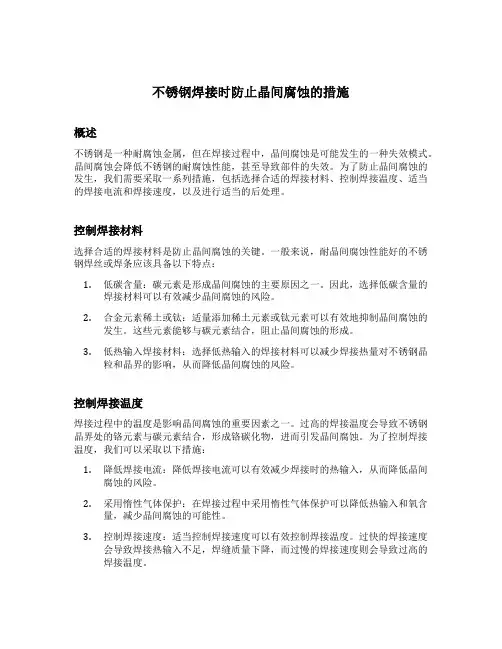

不锈钢焊接时防止晶间腐蚀的措施概述不锈钢是一种耐腐蚀金属，但在焊接过程中，晶间腐蚀是可能发生的一种失效模式。

晶间腐蚀会降低不锈钢的耐腐蚀性能，甚至导致部件的失效。

为了防止晶间腐蚀的发生，我们需要采取一系列措施，包括选择合适的焊接材料、控制焊接温度、适当的焊接电流和焊接速度，以及进行适当的后处理。

控制焊接材料选择合适的焊接材料是防止晶间腐蚀的关键。

一般来说，耐晶间腐蚀性能好的不锈钢焊丝或焊条应该具备以下特点：1.低碳含量：碳元素是形成晶间腐蚀的主要原因之一。

因此，选择低碳含量的焊接材料可以有效减少晶间腐蚀的风险。

2.合金元素稀土或钛：适量添加稀土元素或钛元素可以有效地抑制晶间腐蚀的发生。

这些元素能够与碳元素结合，阻止晶间腐蚀的形成。

3.低热输入焊接材料：选择低热输入的焊接材料可以减少焊接热量对不锈钢晶粒和晶界的影响，从而降低晶间腐蚀的风险。

控制焊接温度焊接过程中的温度是影响晶间腐蚀的重要因素之一。

过高的焊接温度会导致不锈钢晶界处的铬元素与碳元素结合，形成铬碳化物，进而引发晶间腐蚀。

为了控制焊接温度，我们可以采取以下措施：1.降低焊接电流：降低焊接电流可以有效减少焊接时的热输入，从而降低晶间腐蚀的风险。

2.采用惰性气体保护：在焊接过程中采用惰性气体保护可以降低热输入和氧含量，减少晶间腐蚀的可能性。

3.控制焊接速度：适当控制焊接速度可以有效控制焊接温度。

过快的焊接速度会导致焊接热输入不足，焊缝质量下降，而过慢的焊接速度则会导致过高的焊接温度。

控制焊接电流和焊接速度焊接电流和焊接速度是决定焊接热输入的两个重要参数。

合理的焊接电流和焊接速度可以有效降低晶间腐蚀的发生。

以下是一些建议控制焊接电流和焊接速度的措施：1.增加焊接电流：适时增加焊接电流可以提高焊接速度，缩短焊接时间，减少热输入，从而降低晶间腐蚀的风险。

2.降低焊接速度：降低焊接速度可以增加焊接时间，使热输入均匀分布，减少晶间腐蚀的可能性。

3.定期检查焊接电流和焊接速度：在焊接过程中，需要定期检查焊接电流和焊接速度是否符合要求，及时调整以确保焊接质量。

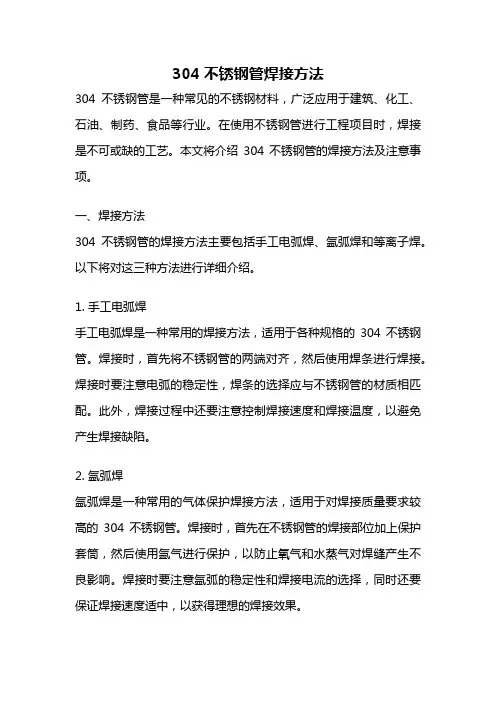

304不锈钢管焊接方法304不锈钢管是一种常见的不锈钢材料，广泛应用于建筑、化工、石油、制药、食品等行业。

在使用不锈钢管进行工程项目时，焊接是不可或缺的工艺。

本文将介绍304不锈钢管的焊接方法及注意事项。

一、焊接方法304不锈钢管的焊接方法主要包括手工电弧焊、氩弧焊和等离子焊。

以下将对这三种方法进行详细介绍。

1. 手工电弧焊手工电弧焊是一种常用的焊接方法，适用于各种规格的304不锈钢管。

焊接时，首先将不锈钢管的两端对齐，然后使用焊条进行焊接。

焊接时要注意电弧的稳定性，焊条的选择应与不锈钢管的材质相匹配。

此外，焊接过程中还要注意控制焊接速度和焊接温度，以避免产生焊接缺陷。

2. 氩弧焊氩弧焊是一种常用的气体保护焊接方法，适用于对焊接质量要求较高的304不锈钢管。

焊接时，首先在不锈钢管的焊接部位加上保护套筒，然后使用氩气进行保护，以防止氧气和水蒸气对焊缝产生不良影响。

焊接时要注意氩弧的稳定性和焊接电流的选择，同时还要保证焊接速度适中，以获得理想的焊接效果。

3. 等离子焊等离子焊是一种高能量焊接方法，适用于较厚的304不锈钢管。

焊接时，首先在不锈钢管的焊接部位加热，然后使用等离子弧进行焊接。

等离子焊具有高能量、高速度的特点，能够实现较深的焊接穿透，焊缝质量较高。

但是等离子焊设备成本较高，操作难度较大，需要专业人员进行操作。

二、焊接注意事项在进行304不锈钢管的焊接时，需要注意以下几点。

1. 清洁表面：在焊接前，应将不锈钢管的焊接部位清洁干净，以去除油污、灰尘等杂质，以免影响焊接质量。

2. 控制热输入：焊接时要注意控制热输入，避免过高的焊接温度和焊接速度，以防止产生焊接缺陷，如焊缝气孔、夹渣等。

3. 选择合适的焊接材料：焊接材料的选择应与不锈钢管的材质相匹配，确保焊接质量。

同时还要注意焊接材料的储存和保护，避免受潮和氧化。

4. 控制焊接变形：由于焊接会产生热变形，因此要注意控制焊接变形。

可以采取适当的焊接顺序和焊接方法，如交替焊接、局部预热等。

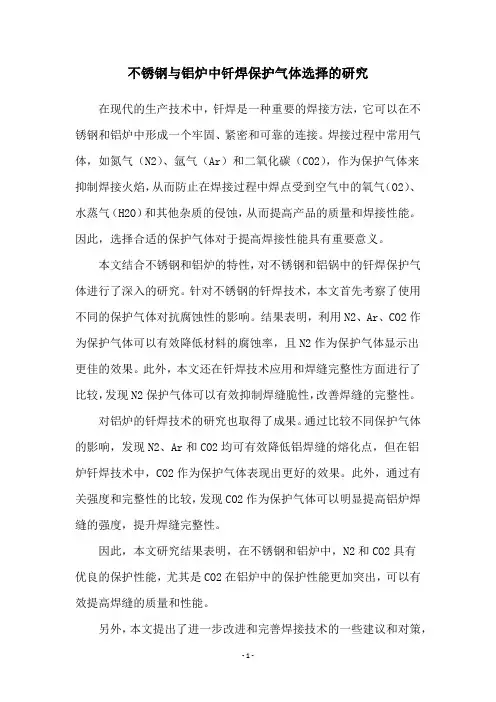

不锈钢与铝炉中钎焊保护气体选择的研究在现代的生产技术中，钎焊是一种重要的焊接方法，它可以在不锈钢和铝炉中形成一个牢固、紧密和可靠的连接。

焊接过程中常用气体，如氮气（N2）、氩气（Ar）和二氧化碳（CO2），作为保护气体来抑制焊接火焰，从而防止在焊接过程中焊点受到空气中的氧气（O2）、水蒸气（H2O）和其他杂质的侵蚀，从而提高产品的质量和焊接性能。

因此，选择合适的保护气体对于提高焊接性能具有重要意义。

本文结合不锈钢和铝炉的特性，对不锈钢和铝锅中的钎焊保护气体进行了深入的研究。

针对不锈钢的钎焊技术，本文首先考察了使用不同的保护气体对抗腐蚀性的影响。

结果表明，利用N2、Ar、CO2作为保护气体可以有效降低材料的腐蚀率，且N2作为保护气体显示出更佳的效果。

此外，本文还在钎焊技术应用和焊缝完整性方面进行了比较，发现N2保护气体可以有效抑制焊缝脆性，改善焊缝的完整性。

对铝炉的钎焊技术的研究也取得了成果。

通过比较不同保护气体的影响，发现N2、Ar和CO2均可有效降低铝焊缝的熔化点，但在铝炉钎焊技术中，CO2作为保护气体表现出更好的效果。

此外，通过有关强度和完整性的比较，发现CO2作为保护气体可以明显提高铝炉焊缝的强度，提升焊缝完整性。

因此，本文研究结果表明，在不锈钢和铝炉中，N2和CO2具有优良的保护性能，尤其是CO2在铝炉中的保护性能更加突出，可以有效提高焊缝的质量和性能。

另外，本文提出了进一步改进和完善焊接技术的一些建议和对策，以进一步提高材料的焊接性能。

为此，首先，进行钎焊时应采用适当的温度，使钎焊温度控制在最佳的范围内。

其次，应确保去除钎焊表面的氧化物及杂质。

在此基础上，需要使用纯净的保护气体，以确保焊接火焰的安全性和准确性。

最后，保护气体的工艺参数也要适当控制，才能得到最佳的焊接效果。

综上所述，在不锈钢和铝炉钎焊技术中，N2和CO2均具有良好的保护性能，在改善焊接性能方面发挥了重要作用。

焊接过程中，要注意控制钎焊参数，使用纯净的保护气体，以获得更高的焊接质量和性能。

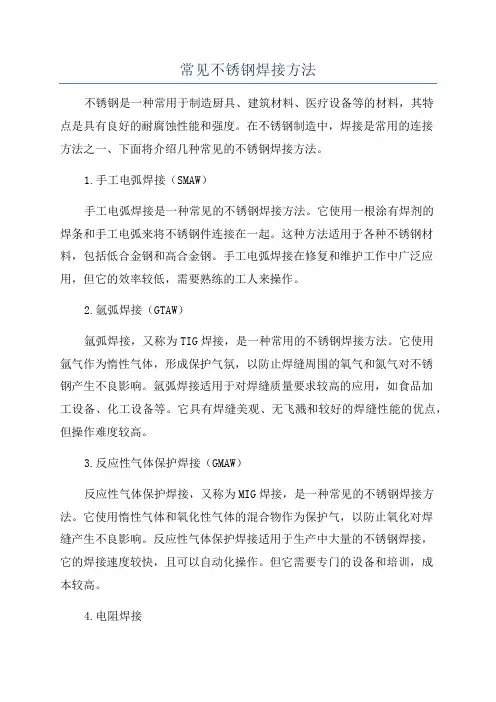

常见不锈钢焊接方法不锈钢是一种常用于制造厨具、建筑材料、医疗设备等的材料，其特点是具有良好的耐腐蚀性能和强度。

在不锈钢制造中，焊接是常用的连接方法之一、下面将介绍几种常见的不锈钢焊接方法。

1.手工电弧焊接（SMAW）手工电弧焊接是一种常见的不锈钢焊接方法。

它使用一根涂有焊剂的焊条和手工电弧来将不锈钢件连接在一起。

这种方法适用于各种不锈钢材料，包括低合金钢和高合金钢。

手工电弧焊接在修复和维护工作中广泛应用，但它的效率较低，需要熟练的工人来操作。

2.氩弧焊接（GTAW）氩弧焊接，又称为TIG焊接，是一种常用的不锈钢焊接方法。

它使用氩气作为惰性气体，形成保护气氛，以防止焊缝周围的氧气和氮气对不锈钢产生不良影响。

氩弧焊接适用于对焊缝质量要求较高的应用，如食品加工设备、化工设备等。

它具有焊缝美观、无飞溅和较好的焊缝性能的优点，但操作难度较高。

3.反应性气体保护焊接（GMAW）反应性气体保护焊接，又称为MIG焊接，是一种常见的不锈钢焊接方法。

它使用惰性气体和氧化性气体的混合物作为保护气，以防止氧化对焊缝产生不良影响。

反应性气体保护焊接适用于生产中大量的不锈钢焊接，它的焊接速度较快，且可以自动化操作。

但它需要专门的设备和培训，成本较高。

4.电阻焊接电阻焊接是一种利用电流通过接触面的两个金属件产生热量来熔结的不锈钢焊接方法。

它适用于较小的不锈钢零件的焊接，如电子元件、汽车零件等。

电阻焊接具有焊缝物理性能好、焊点稳定的优点，但对材料的要求较高，且不适用于焊接较大的不锈钢件。

5.激光焊接激光焊接是一种高能量密度焊接技术，适用于焊接较薄的不锈钢板。

它使用激光束将工件的焊缝区域加热至熔化温度，然后冷却固化形成焊缝。

激光焊接具有焊缝热影响区小、焊接速度快和焊缝质量好的优点，但设备成本较高。

总结起来，常见的不锈钢焊接方法包括手工电弧焊接、氩弧焊接、反应性气体保护焊接、电阻焊接和激光焊接。

不同的焊接方法适用于不同的应用场景，选用合适的焊接方法可以提高焊接效率和焊缝质量。

不锈钢管焊接方法与技巧随着不锈钢材料在工业、建筑、装饰等领域的广泛应用，不锈钢管的需求量也越来越大。

不锈钢管的焊接是不锈钢管加工中的重要环节，它直接影响着不锈钢管的质量和使用寿命。

本文将介绍不锈钢管的焊接方法和技巧，以帮助读者更好地掌握不锈钢管的焊接技术。

一、不锈钢管的焊接方法1.手工电弧焊接手工电弧焊接是不锈钢管最常用的焊接方法之一。

它是通过将焊条和工件加热到熔化状态，使其熔合在一起的方法。

手工电弧焊接的优点是操作简单，可以在室外进行，适用于各种不锈钢管的焊接。

缺点是焊接速度慢，焊接质量不如自动焊接。

2.氩弧焊接氩弧焊接是不锈钢管的一种高质量焊接方法。

它是通过在焊接区域注入惰性气体（如氩气）来保护焊缝，使其不受氧化和污染的影响。

氩弧焊接的优点是焊接质量高，焊缝美观，适用于高要求的不锈钢管焊接。

缺点是设备复杂，操作技术要求高。

3.等离子焊接等离子焊接是一种高能量密度的焊接方法，它是通过将电极和工件之间的气体加热到高温状态，产生等离子体，使其熔化工件来实现焊接的。

等离子焊接的优点是焊接速度快，焊接质量高，适用于各种不锈钢管的焊接。

缺点是设备复杂，操作技术要求高。

4.激光焊接激光焊接是一种高精度、高效率的焊接方法。

它是通过将激光束聚焦在工件表面，使其熔化并形成焊缝的方法。

激光焊接的优点是焊接速度快，焊接质量高，适用于各种不锈钢管的焊接。

缺点是设备昂贵，操作技术要求高。

二、不锈钢管的焊接技巧1.选择合适的焊接方法在选择不锈钢管的焊接方法时，应根据不同的材料、厚度和要求选择合适的焊接方法。

如对于较厚的不锈钢管，可以选择氩弧焊接或等离子焊接，而对于较薄的不锈钢管，则可以选择手工电弧焊接或氩弧焊接。

2.保持焊接区域清洁在进行不锈钢管的焊接时，应保持焊接区域干净、清洁，避免污染和氧化的产生。

可以用酒精或丙酮等清洗剂对焊接区域进行清洗，以确保焊接质量。

3.控制焊接温度在进行不锈钢管的焊接时，应控制好焊接温度，避免过高或过低的温度对焊接质量产生影响。

焊不锈钢的技巧和方法1. 选择适当的焊接方法不锈钢可以使用多种焊接方法，包括TIG焊、MIG焊、电弧焊等，选择适合材料和工艺要求的方法至关重要。

2. 选择适当的焊接材料选择与不锈钢相适应的焊丝和焊剂，确保焊接接头和母材具有相似的性能。

3. 注意保护气体在TIG和MIG焊接中使用惰性气体，如氩气，以保护焊接接头免受氧气和其他污染物的影响。

4. 镍合金焊丝对于部分不锈钢材料，使用含镍合金的焊丝可以提高焊接接头的抗腐蚀性能。

5. 控制焊接温度不锈钢的焊接温度较高，需要严格控制焊接电流和电压，以避免过高的热输入导致氧化或变形。

6. 选择合适的焊接位置不锈钢材料对焊接位置有要求，需要根据原料的走向和特定需求，选择合适的焊接位置。

7. 注意后续处理焊接完成后，对焊接接头进行去渣、去氧化和抛光处理，以提高外观质量和抗腐蚀性。

8. 注意焊接电流波形对于MIG焊和电弧焊，要选择合适的电流波形和传输方式，以确保焊接接头均匀牢固。

9. 预热对于厚度较大的不锈钢材料，建议在焊接前进行预热，以减少热应力和提高焊接质量。

10. 注意选择适当的焊接设备选择合适的焊接机器和设备，如TIG焊机、MIG焊机和对应的焊接配件，以保证焊接质量和效率。

11. 避免交叉污染在焊接过程中，避免不锈钢材料接触到其他材料的污染，以防形成焊接接头脆弱区。

12. 合理选择焊接速度焊接速度过快会导致不良的焊缝形成，而速度过慢则会增加热输入和氧化风险，需要合理控制焊接速度。

13. 使用适当的电极在电弧焊中，选择合适的电极材料和直径，以符合不锈钢材料的特性和要求。

14. 注意环境温度在进行不锈钢焊接时，要注意环境温度的影响，确保焊接环境处于适宜的温度范围内。

15. 多角度焊接对于复杂结构的不锈钢构件，需要进行多角度的焊接，确保焊接质量和接头均匀。

16. 确保良好的通风焊接过程中产生的烟尘和气味可能对健康造成影响，需要在通风良好的环境下进行焊接。

17. 选择合适的焊接焊丝直径不同的不锈钢材料需要选择不同直径的焊接焊丝，以适配母材的厚度和焊缝的宽度。

不锈钢的焊接工艺要求
不锈钢的焊接工艺要求主要包括以下几个方面：
1. 焊接材料选择：选择适合不锈钢的焊接材料，通常是相同或相似的不锈钢材料，以保证焊接接头的材料性能与基材一致。

2. 焊接设备选择：选择适合不锈钢焊接的设备，包括焊接电源、焊接枪、气体保护装置等。

对于不锈钢焊接，通常使用惰性气体（如氩气）作为保护气体。

3. 表面处理：在焊接前，需要对不锈钢表面进行清洁处理，以去除表面的油脂、氧化物等杂质，保证焊接接头的质量。

4. 焊接参数控制：控制焊接参数，包括焊接电流、电压、速度等，以保证焊接接头的质量。

不锈钢焊接通常采用低热输入和小熔深的焊接方法，以减少热影响区的形成。

5. 焊接工艺选择：根据不锈钢的特性和焊接要求，选择适合的焊接工艺，如TIG 焊、MIG焊、电弧焊等。

6. 焊接气体保护：在焊接过程中，采用惰性气体保护焊接区域，以防止氧气和其他杂质的侵入，保证焊接接头的质量。

7. 焊接后处理：焊接完成后，对焊接接头进行后处理，包括除渣、打磨、抛光等，以提高焊接接头的光洁度和美观度。

总之，不锈钢的焊接工艺要求主要包括材料选择、设备选择、表面处理、焊接参数控制、焊接工艺选择、气体保护和后处理等方面，以保证焊接接头的质量和性能。

不锈钢焊接气体配比
不锈钢焊接中，常用的气体配比有三种：Argon（氩气）、Helium（氦气）和CO2（二氧化碳）。

Argon是最常用的气体，主要用于焊接不锈钢和铝。

在焊接不锈钢时，Argon通常被用作主要气体，配合其他气体（如Helium、CO2）用于调节电弧。

Argon的主要优点是稳定性好、氧化性低，同时还有很好的携带性。

Helium的使用频率较低，主要用于焊接厚度超过3/4英寸（19毫米）的不锈钢。

相比Argon，Helium的氧化性和渗透性更强，可以使焊接速度更快、渗透性更深。

CO2的使用也比较普遍，主要是与Argon混合使用，用于焊接较厚的不锈钢材料。

CO2的优点是价格低，但也有一些缺点，如易产生气孔、氧化性高等。

总之，不锈钢焊接气体配比要根据具体情况进行选择，以达到最佳焊接效果。

低合金钢气体保护焊气体类型及适用材料
低合金钢气体保护焊常用的气体类型有：
1. 混合气体：通常由二氧化碳和氩气以及其他气体组成的混合物。

常用的混合气体比例为75%二氧化碳和25%氩气。

适用
于焊接低合金钢、中碳钢和不锈钢。

2. 纯二氧化碳：适用于焊接低碳钢和不锈钢。

纯二氧化碳焊接时产生的焊接电弧温度较高，但气体稳定性较差，容易产生飞溅。

3. 纯氩气：适用于焊接不锈钢和铝合金。

氩气稳定性好，不易产生飞溅，但焊接电弧温度相对较低。

适用材料：
低合金钢是指合金元素含量低于8%的钢材，适用于这类钢材
的气体保护焊包括混合气体、纯二氧化碳和纯氩气。

这些气体适用于焊接低合金钢、中碳钢和不锈钢。

低合金钢在航空航天、汽车、造船、桥梁、机械制造等领域有广泛的应用。

Cr25型双相不锈钢的保护气体
a.电弧的保护气体。

TIG焊接时，电弧保护气体和根部保护气体要保证对焊接接头耐蚀性的要求。

大多数情况下，纯Ar保护的效果是令人满意的，耐腐蚀性的裕度足够；但由于超级双相不锈钢是氮合金化，此时在焊缝和距它0.2 ~0.5mm的金属的表面，N损失是不可避免的。

Cr和Mo是铁素体形成元素，而Ni和N是奥氏体形成元素，若焊接接头中α相偏高，将使焊缝冲击韧度下降，耐腐蚀性降低。

N能使焊接接头的相比例趋于合理微信公众号：hcsteel，而提高焊接接头的耐腐蚀性。

但若焊缝金属中的N含量＞w N0.20%时，焊缝可能会产生气孔，且焊缝金属的冲击功也将有所下降，所以N含量一般限制在w N0.13% ~0.2%内，以w N0.15% ~0.18%为最好。

在焊接时，防止N 含量损失对于超级不锈钢的焊接时很必要的，最常见的防止N损失的方法是使用含N的电弧保护气体，在氩气中加1% ~3%的N2可取得良好效果。

当然也要避免较高的添加量，以免影响W极，以及使电弧不稳定而引起飞溅，也避免增加产生气孔的倾向。

b.根部保护气体。

通常纯Ar作为根部保护气体，一般可取得满意效果。

然而，却会导致根部焊道和距熔合线1mm内母材的表面N损失，使该区域耐腐蚀性下降。

而N是极好的奥氏体稳定剂，在根部焊道和熔合线处可从根部形成一层20μm厚的薄膜而提高其耐蚀性。

因此为保持高的耐腐蚀性能，可使用含N的根部保护气体，最好的
选择时90%N2+10%H2（体积分数）或者纯N2.与电弧保护气体不同的是，根部保护气体吸N仅限于表面区域，因此，根部保护气体为90%N2+10%H2不会带来任何氢脆的危险。
