华测RTK操作手册

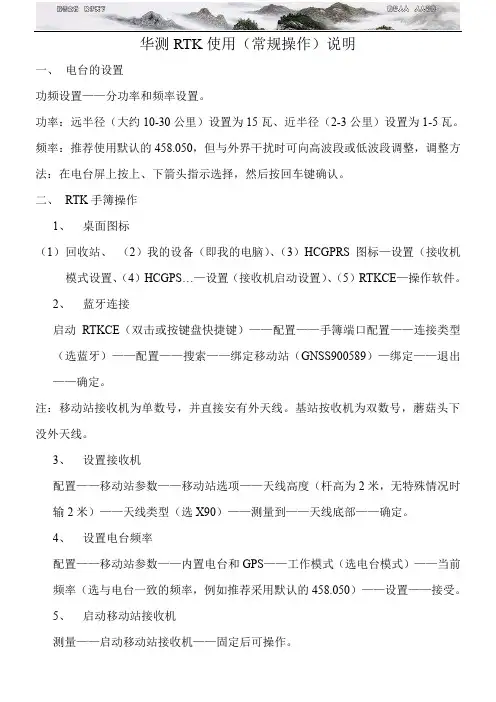

华测RTK使用（常规操作）说明一、电台的设置功频设置—分功率和频率设置。

功率：远半径（大约10-30公里）设置为15瓦、近半径（2-3公里）设置为1-5 瓦。

频率：推荐使用默认的458.050，但与外界干扰时可向高波段或低波段调整，调整方法：在电台屏上按上、下箭头指示选择，然后按回车键确认。

二、RTK手簿操作1、桌面图标（1）回收站、（2）我的设备（即我的电脑）、（3）HCGPR图标一设置（接收机模式设置、（4）HCGPS-—设置（接收机启动设置）、（5）RTKC—操作软件。

2、蓝牙连接启动RTKCIE双击或按键盘快捷键）一一配置一一手簿端口配置一一连接类型（选蓝牙）一一配置一一搜索一一绑定移动站（GNSS90058）—绑定--- 退出--- 确定。

注：移动站接收机为单数号，并直接安有外天线。

基站按收机为双数号，蘑菇头下没外天线。

3、设置接收机配置一一移动站参数一一移动站选项一一天线高度（杆高为2米，无特殊情况时输2米）----- 天线类型（选X90）测量到天线底部确4、设置电台频率配置一一移动站参数一一内置电台和GP 工作模式（选电台模式）一—当前频率（选与电台一致的频率，例如推荐采用默认的458.050）――设置一一接受。

5、启动移动站接收机测量一一启动移动站接收机一一固定后可操作。

6、新建任务（工作文件）文件一一新建任务一一输入任务名称一一选坐标系统（例选BEIJING54坐标系统）一一接受一一文件一一保存任务（此必须操作步，测量过程中程序会每10秒自动保存一次，防数据丢失）一一文件一一当前坐标参数一一修改中央子午线（我地区选用117度）一一确定。

7、点校正（每新建一次任务需执行一次点校正，但不必建球，华测RTK已在出厂前将球内设完成，在全国范围内可不再建球使用）点校正分两步，可先做第一步，也可先做第二步第一步：键入一一点一一输点名称（自己命名）一一输X、Y、H坐标值和高程值（原已知点的值）一一控制点打“勾”一一保存。

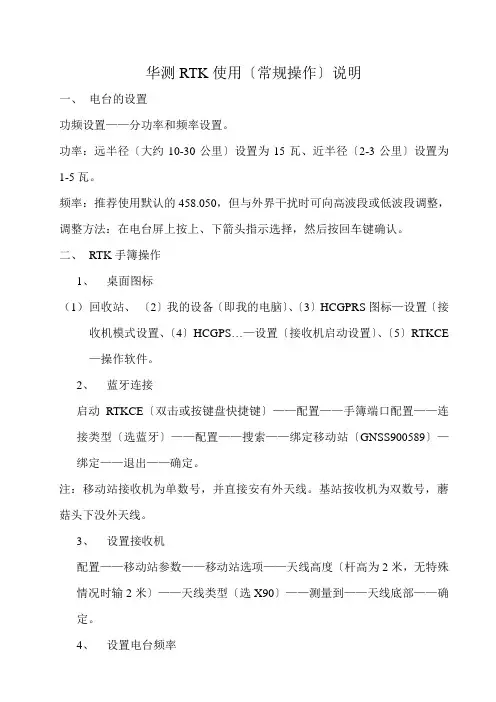

华测R T K基本操作步骤说明华测RTK使用（常规操作）说明一、电台的设置功频设置——分功率和频率设置。

功率：远半径（大约10-30公里）设置为15瓦、近半径（2-3公里）设置为1-5瓦。

频率：推荐使用默认的458.050，但与外界干扰时可向高波段或低波段调整，调整方法：在电台屏上按上、下箭头指示选择，然后按回车键确认。

二、RTK手簿操作1、桌面图标（1）回收站、（2）我的设备（即我的电脑）、（3）HCGPRS图标—设置（接收机模式设置、（4）HCGPS…—设置（接收机启动设置）、（5）RTKCE—操作软件。

2、蓝牙连接启动RTKCE（双击或按键盘快捷键）——配置——手簿端口配置——连接类型（选蓝牙）——配置——搜索——绑定移动站（GNSS900589）—绑定——退出——确定。

注：移动站接收机为单数号，并直接安有外天线。

基站按收机为双数号，蘑菇头下没外天线。

3、设置接收机配置——移动站参数——移动站选项——天线高度（杆高为2米，无特殊情况时输2米）——天线类型（选X90）——测量到——天线底部——确定。

4、设置电台频率配置——移动站参数——内置电台和GPS——工作模式（选电台模式）——当前频率（选与电台一致的频率，例如推荐采用默认的458.050）——设置——接受。

5、启动移动站接收机测量——启动移动站接收机——固定后可操作。

6、新建任务（工作文件）文件——新建任务——输入任务名称——选坐标系统（例选BEIJING54坐标系统）——接受——文件——保存任务（此必须操作步，测量过程中程序会每10秒自动保存一次,防数据丢失）——文件——当前坐标参数——修改中央子午线（我地区选用117度）——确定。

7、点校正（每新建一次任务需执行一次点校正，但不必建球，华测RTK已在出厂前将球内设完成，在全国范围内可不再建球使用）点校正分两步，可先做第一步，也可先做第二步第一步：键入——点——输点名称（自己命名）——输X、Y、H坐标值和高程值（原已知点的值）——控制点打“勾”——保存。

华测RTK基本操作步骤说明RTK（实时动态定位）技术是一种全球卫星导航系统（GNSS）实时高精度定位技术。

它能够通过接收卫星信号，与参考站提供的差分数据相结合，实现高精度、实时的定位。

华测RTK是一种常用的RTK设备，下面是华测RTK的基本操作步骤说明。

1.设置装置首先，将华测RTK装置放置在一个开阔的地方，确保能够接收到最佳的卫星信号。

确保装置的电量充足，并连接好必要的电源和数据线。

2.打开RTK装置按下开机按钮，启动RTK装置。

装置启动后，会显示启动界面，在启动界面上，可以设置不同的工作模式或者加载之前的配置。

3.设置基站模式如果使用华测RTK作为移动站与基站通信进行测量，需要在设置菜单中选择基站模式。

选择基站模式后，菜单会出现基站设置选项，在此设置基站的坐标、工作频率等相关参数。

4.设置移动站模式如果使用华测RTK作为移动站进行测量，需要在设置菜单中选择移动站模式。

选择移动站模式后，菜单会出现移动站设置选项，在此设置移动站的工作模式、与基站的通信方式等相关参数。

5.设置通信方式6.搜星与定位7.数据采集与记录在定位成功后，可以开始进行数据的采集与记录。

华测RTK可以实时采集位置、姿态、速度等相关信息，并将其记录下来。

需要注意的是，数据的采集与记录应根据实际需求进行设置和调整。

8.数据处理与分析如果需要进行数据处理和分析，可以将采集到的数据导入到相关的数据处理软件中进行进一步的处理。

华测RTK可以导出各种格式的数据文件，方便后续的数据处理与分析。

9.结束测量在完成测量任务后，可以选择关闭RTK装置。

在关闭之前，应确保已经将所有数据进行保存和备份，以免数据丢失。

总结：以上是华测RTK的基本操作步骤说明。

通过按照以上步骤进行操作，可以实现RTK定位的高精度、实时测量，并获取到相关的位置、姿态等信息。

在实际操作中，还应根据具体需求和测量环境，进行合理的参数设置和数据处理，以确保测量结果的准确性和可靠性。

一、电台的设置功频设置——分功率和频率设置。

功率：远半径（大约10-30公里）设置为15瓦、近半径（2-3公里）设置为1-5瓦。

频率：推荐使用默认的，但与外界干扰时可向高波段或低波段调整，调整方法：在电台屏上按上、下箭头指示选择，然后按回车键确认。

二、RTK手簿操作1、桌面图标（1）回收站、（2）我的设备（即我的电脑）、（3）HCGPRS图标—设置（接收机模式设置、（4）HCGPS…—设置（接收机启动设置）、（5）RTKCE—操作软件。

2、蓝牙连接启动RTKCE（双击或按键盘快捷键）——配置——手簿端口配置——连接类型（选蓝牙）——配置——搜索——绑定移动站（GNSS900589）—绑定——退出——确定。

注：移动站接收机为单数号，并直接安有外天线。

基站按收机为双数号，蘑菇头下没外天线。

3、设置接收机配置——移动站参数——移动站选项——天线高度（杆高为2米，无特殊情况时输2米）——天线类型（选X90）——测量到——天线底部——确定。

4、设置电台频率配置——移动站参数——内置电台和GPS——工作模式（选电台模式）——当前频率（选与电台一致的频率，例如推荐采用默认的）——设置——接受。

5、启动移动站接收机测量——启动移动站接收机——固定后可操作。

6、新建任务（工作文件）文件——新建任务——输入任务名称——选坐标系统（例选BEIJING54坐标系统）——接受——文件——保存任务（此必须操作步，测量过程中程序会每10秒自动保存一次,防数据丢失）——文件——当前坐标参数——修改中央子午线（我地区选用117度）——确定。

7、点校正（每新建一次任务需执行一次点校正，但不必建球，华测RTK已在出厂前将球内设完成，在全国范围内可不再建球使用）点校正分两步，可先做第一步，也可先做第二步第一步：键入——点——输点名称（自己命名）——输X、Y、H坐标值和高程值（原已知点的值）——控制点打“勾”——保存。

第一点完成并且接点数重复操作键入所有参与点校正的点的坐标及高程值，至完成第二步：测量——点——输点名称（与第一步时的点对应测量，但不可重名，即在同一点上进行第二次测量，点名称不能相同，可人为的在心里分开记得）——测量（测量的位置在下面），（必须汽泡居中后测量）——找坐标文件——元素管理器——点管理器——细节（或双击）点校正：测量——点校正——对话框点增加——网格点名称（已知点（输入的点））——加载（出现已输入的坐标值）——确定——GPS点名称（测点（与输入点相对应的同一个点（两次虽点名称不同，但同一个点）（重要）加载出现测得的坐标值——确定——校正方法（选水平和垂直）——确定：重复以上步骤，直到全部增加上为止，然后点计算——确定——出现两个对话框，点确定即可。

华测RTK使用（常规操作）说明一、电台的设置功频设置——分功率和频率设置。

功率：远半径（大约10-20公里）设置为20瓦、近半径（2-3公里）设置为1-5瓦。

频率：推荐使用默认的456.050，但与外界干扰时可向高波段或低波段调整，调整方法：在电台屏上按上、下箭头指示选择，然后按回车键确认。

二、RTK手簿操作1、桌面图标（1）我的设备（即我的电脑）、（3）HCGPRS图标—设置（接收机模式设置、（4）HCGPS…—设置（接收机启动设置）、（5）RTKCE—操作软件。

2、蓝牙连接启动RTKCE（双击或按键盘快捷键）——配置——手簿端口配置——连接类型（选蓝牙）——配置——搜索——绑定移动站（单号）—选定—绑定——退出——确定。

注：移动站接收机为单数号，并直接安有外天线。

基站按收机为双数号，蘑菇头下没外天线。

3、设置接收机配置——移动站参数——移动站选项——天线高度（杆高为2米，无特殊情况时输2米）——天线类型（选X91）——测量到——天线底部——确定。

4、设置电台频率配置——移动站参数——内置电台和GPS——工作模式（选电台模式）——当前频率（选与电台一致的频率，例如推荐采用默认的458.050）——设置——接受。

5、启动移动站接收机测量——启动移动站接收机——固定后可操作。

6、新建任务（工作文件）文件——新建任务——输入任务名称——选坐标系统（例选BEIJING54坐标系统）——接受——文件——保存任务（此必须操作步，测量过程中程序会每10秒自动保存一次,防数据丢失）——配置——坐标系管理——修改中央子午线—水平和垂直（√去掉）—确定。

7、点校正（每新建一次任务需执行一次点校正）点校正分两步，可先做第一步，也可先做第二步第一步：键入——点——输点名称（自己命名）——输X、Y、H坐标值和高程值（原已知点的值）——控制点打“勾”——保存。

第一点完成并且接点数重复操作键入所有参与点校正的点的坐标及高程值，至完成第二步：测量——测量点——输点名称（与第一步时的点对应测量，但不可重名，即在同一点上进行第二次测量，点名称不能相同，可人为的在心里分开记得）——测量（测量的位置在下面），（必须汽泡居中后测量）点校正：测量——点校正——对话框点增加——网格点名称（选定已知点（输入的点））——确定——GPS点名称（选定测点（与输入点相对应的同一个点（两次虽点名称不同，但同一个点）（重要）——确定——校正方法（根据已知点精度选择水平、垂直或者水平+垂直）——确定：重复以上步骤，直到全部增加上为止，然后点计算——确定——出现两个对话框，点确定即可。

华测RTK使用方法完整版华测R T K使用方法标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]华测RTK（电台模式）简易操作步骤一、仪器架设（一)基准站的架设基准站一定要架设在视野比较开阔，周围环境比较空旷的地方，地势比较高的地方；避免架在高压输变电设备附近、无线电通讯设备收发天线旁边、树阴下以及水边，这些都对GPS信号的接收以及无线电信号的发射产生不同程度的影响。

一、架好三脚架，放电台天线的三脚架最好放到高一些的位置，两个三脚架之间保持至少三米的距离；二、固定好基座和基准站接收机（如果架在已知点上，要做严格的对中整平）安装好电台发射天线，把电台挂在三脚架上；三、基准站接收机开机（自启动基准站）；四、设置好电台频率和功率（一般10-15W）；五、查看电台灯（红灯）和基站信号灯（绿灯），若一秒闪烁一次，则表示正常。

（二)移动站的操作移动站开机，连上棒状天线，固定在2米碳纤对中杆上。

设置工作模式为电台模式、频率和电台频率一致。

广播格式与基站广播格式一致。

等到移动站绿灯闪、测地通显示“固定”以后，就可以进行测量和采样工作了。

二、手薄使用若已有控制点，如A、B、C（至少需三个以上）1、打开测定通【RTKCE】2、【文件】→【新建任务】输入“任务名称”和选择“坐标系统”3、【配置】→【坐标系管理】①更改“中央子午线”（可以通过测量一个任意点，然后查看其【细节】，从中获取）②【水平平差】、【垂直平差】，未作点校正之前，不得“勾选”。

③文件→保存任务。

4、【配置】→【手薄端口配置】A、打开电源键即可开机。

【连接类型：蓝牙】→【配置】→【搜索】→【绑定】→【退出】→【确定】B、若出现单点，表示蓝牙连接成功。

C、第一次运用时需进行【搜索】，以后重复使用时仪器会默认上一次自动连接绑定蓝牙。

D、通过查看基站电台的频率，然后在RTKCE→配置→移动站参数→内置电台和GPRS→选择电台模式→输入频率→点击设置后查看流动站信号灯灯，若查分信号灯（绿灯）一秒闪烁一次，则表示正常。

华测RTK操作流程
1、打开移动站
2、打开手簿
3、屏幕下滑
4、打开管理
5、打开网络
6、连接手机网络（3-6）或打开系统设置连接手机网络
7、打开测地通软件
8、选择项目→打开工程管理
9、新建工程或选择已有工程→打开
10、选择配置→打开连接
11、蓝牙连接接收机
12、连接成功点击确定
13、点击工作模式
14、选择CORS账号
新建CORS账号这里就不演式了
15、接受CORS账号模式
16、检查网络状态
17、CORS登录成功，网络正常。

返回主界面开始测量放样
坐标系参数设置、点校正、基站平移这里就不做演式了
1、点放样
2、点击输入坐标
3、输入要放样点的坐标
4、开始放样
注意：必须是固定解（图标是绿色）天线高与杆高一致
2、点放样读取手簿已有坐标
3、选择放样坐标
4、开始放样
注意：必须是固定解（图标是绿色）天线高与杆高一致
1、道路放样
2、打开线路管理
3、点击线路管理
4、选择要放样的线路（或新建放样线路）新建放样线路这里就不做演式了
5、开始道路放样
注意：必须是固定解（图标是绿色）天线高与杆高一致
1、数据采集
2、开始数据采集
注意：必须是固定解（图标是绿色），天线高与杆高一致。

华测R T K基本操作步骤说明文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-华测RTK使用（常规操作）说明一、电台的设置功频设置——分功率和频率设置。

功率：远半径（大约10-30公里）设置为15瓦、近半径（2-3公里）设置为1-5瓦。

频率：推荐使用默认的458.050，但与外界干扰时可向高波段或低波段调整，调整方法：在电台屏上按上、下箭头指示选择，然后按回车键确认。

二、RTK手簿操作1、桌面图标（1）回收站、（2）我的设备（即我的电脑）、（3）HCGPRS图标—设置（接收机模式设置、（4）HCGPS…—设置（接收机启动设置）、（5）RTKCE—操作软件。

2、蓝牙连接启动RTKCE（双击或按键盘快捷键）——配置——手簿端口配置——连接类型（选蓝牙）——配置——搜索——绑定移动站（GNSS900589）—绑定——退出——确定。

注：移动站接收机为单数号，并直接安有外天线。

基站按收机为双数号，蘑菇头下没外天线。

3、设置接收机配置——移动站参数——移动站选项——天线高度（杆高为2米，无特殊情况时输2米）——天线类型（选X90）——测量到——天线底部——确定。

4、设置电台频率配置——移动站参数——内置电台和GPS——工作模式（选电台模式）——当前频率（选与电台一致的频率，例如推荐采用默认的458.050）——设置——接受。

5、启动移动站接收机测量——启动移动站接收机——固定后可操作。

6、新建任务（工作文件）文件——新建任务——输入任务名称——选坐标系统（例选BEIJING54坐标系统）——接受——文件——保存任务（此必须操作步，测量过程中程序会每10秒自动保存一次,防数据丢失）——文件——当前坐标参数——修改中央子午线（我地区选用117度）——确定。

7、点校正（每新建一次任务需执行一次点校正，但不必建球，华测RTK已在出厂前将球内设完成，在全国范围内可不再建球使用）点校正分两步，可先做第一步，也可先做第二步第一步：键入——点——输点名称（自己命名）——输X、Y、H坐标值和高程值（原已知点的值）——控制点打“勾”——保存。

华测RTK使用（常规操作）说明一、电台的设置功频设置——分功率和频率设置。

功率：远半径（大约10-30公里）设置为15瓦、近半径（2-3公里）设置为1-5瓦。

频率：推荐使用默认的458.050，但与外界干扰时可向高波段或低波段调整，调整方法：在电台屏上按上、下箭头指示选择，然后按回车键确认。

二、RTK手簿操作1、桌面图标（1）回收站、（2）我的设备（即我的电脑）、（3）HCGPRS图标—设置（接收机模式设置、（4）HCGPS…—设置（接收机启动设置）、（5）RTKCE—操作软件。

2、蓝牙连接启动RTKCE（双击或按键盘快捷键）——配置——手簿端口配置——连接类型（选蓝牙）——配置——搜索——绑定移动站（GNSS900589）—绑定——退出——确定。

注：移动站接收机为单数号，并直接安有外天线。

基站按收机为双数号，蘑菇头下没外天线。

3、设置接收机配置——移动站参数——移动站选项——天线高度（杆高为2米，无特殊情况时输2米）——天线类型（选X90）——测量到——天线底部——确定。

4、设置电台频率配置——移动站参数——内置电台和GPS——工作模式（选电台模式）——当前频率（选与电台一致的频率，例如推荐采用默认的458.050）——设置——接受。

5、启动移动站接收机测量——启动移动站接收机——固定后可操作。

6、新建任务（工作文件）文件——新建任务——输入任务名称——选坐标系统（例选BEIJING54坐标系统）——接受——文件——保存任务（此必须操作步，测量过程中程序会每10秒自动保存一次,防数据丢失）——文件——当前坐标参数——修改中央子午线（我地区选用117度）——确定。

7、点校正（每新建一次任务需执行一次点校正，但不必建球，华测RTK已在出厂前将球内设完成，在全国范围内可不再建球使用）点校正分两步，可先做第一步，也可先做第二步第一步：键入——点——输点名称（自己命名）——输X、Y、H坐标值和高程值（原已知点的值）——控制点打“勾”——保存。

华测RTK基本操作一、设置基准站和移动站1.设置基准站：首先找到合适的位置，安装好基准站设备，并确保设备连接稳定。

2.设置移动站：在进行测量前，需要将移动站设置为"移动"模式，通过设置设备参数来配置移动站。

二、进行RTK测量1.连接基准站：打开移动站设备，选择连接基准站，在接收器设备中选择基准站的信号。

2.启动RTK测量：在移动站设备中，选择RTK测量模式，并确保设备能够接收到卫星信号。

3.数据采集：启动RTK测量后，设备会自动开始采集数据，并进行数据处理。

移动站设备会通过接收基准站的信号来实现高精度测量。

4.数据处理：移动站设备会将采集到的数据发送给基准站进行处理，通过比较基准站和移动站之间的数据差异，可以得到更精确的测量结果。

5.实时动态定位：华测RTK技术可以实现实时动态定位，通过不断采集和处理数据，可以快速获得当前位置的准确坐标。

三、数据导出与处理1.数据导出：华测RTK系统可以将采集到的数据导出到计算机或其他设备上进行处理。

通过连接设备，可以将数据传输到外部存储设备上，例如U盘或计算机。

2.数据处理：导出的数据可以使用专业的测量软件进行处理，根据需要生成报告、图表和分析结果。

测量数据可以进行坐标转换、错略处理等操作，以获得更准确的结果。

四、注意事项1.设备校准：在使用华测RTK系统前，需要对设备进行校准。

校准包括每天的频率计算和接收机挂在站位校准。

2.移动站放置：移动站设备在测量过程中需要放置在合适的位置，确保设备能够稳定接收到卫星信号。

3.多次测量：为了获得更精确的结果，建议进行多次测量，对结果进行比较和验证。

以上是华测RTK系统的基本操作介绍，通过正确的设置和操作，可以实现高精度的测量和定位。

华测RTK系统广泛应用于工程测量、地理信息系统以及土地测量等领域，提高了测量的精确性和效率。
