球团矿生产原理及工艺共65页文档

球团工艺及生产球团工艺及生产把细磨铁精矿粉或其他含铁粉料添加少量添加剂混合后，在加水润湿的条件下，通过造球机滚动成球，再经过干燥焙烧，固结成为具有一定强度和冶金性能的球型含铁原料。

球团矿生产的流程：一般包括原料准备、配料、混合、造球、干燥和焙烧、冷却、成品和返矿处理等工序，如下图所示。

球团矿的生产流程中，配料、混合与烧结矿的方法一致；将混合好的原料经造球机制成10-25mm的球状。

1.球团矿的概念把细磨铁精矿粉或其他含铁粉料添加少量添加剂混合后，在加水润湿的条件下，通过造球机滚动成球，再经过干燥焙烧，固结成为具有一定强度和冶金性能的球型含铁原料。

球团生产与烧结生产一样，是为高炉提供“糖料”的一种加工方法，是将细磨精矿或粉状物料制成能满足高炉冶炼要求的原料的一个加工过程。

将准备好的原料（细磨精矿或其他细磨粉状物料、添加剂等），按一定比例经过配料、混匀，制成一定尺寸的小球，然后采用干燥焙烧或其他方法使其发生一系列的物理化学变化而硬化固结，这一过程即为球团生产过程，其产品即为球团矿。

球团矿分酸性球团矿和碱性球团矿。

由于酸性球团矿生产操作较易控制，且品位高，强度好，同时，高炉冶炼也需要酸性球团与高碱度烧结矿配合使用。

中进行，这样就顺利解决了在高温焙烧中的材质问题。

而带式焙烧机在使用铺底铺边料和台车采用耐高温合金特殊钢的材质后才得以过关并获得大发展。

2、带式焙烧机工艺的优点1）球团焙烧的整个工艺过程——干燥、预热、焙烧、冷却都在一个设备上完成，具有工艺过程简单、布置紧凑、所需设备吨位轻等特点，为工厂缩小占地面积、减少工程量、实现焙烧气体的循环利用以及降低热耗和电耗创造了条件。

2）能适应扩大生产规模的要求和实现大型化的要求。

其最大已达到750 m2，单机产量达500万t以上。

3）对原料的适应性比竖炉强。

这是因为在整个焙烧过程中，球团都处于静料层状态，不会因升温过程中球团本身强度的变化（时高时低）和球与球之间的相对运动而产生粉末。

球团矿生产工艺流程球团矿是从铁矿石中提取铁的一种工艺流程，它能将铁矿石中的杂质和氧化物去除，使得铁矿石可以更好地被利用。

下面将介绍球团矿的生产工艺流程。

球团矿生产工艺流程主要包括破碎、筛分、湿制粉化、混合、调整湿度、造粒和烧结等几个步骤。

首先是破碎阶段。

铁矿石经过破碎设备破碎成适当的颗粒大小，这样方便后续处理。

接下来是筛分阶段。

通过筛分设备，将破碎后的铁矿石按照不同的粒度进行分离，得到符合要求的颗粒。

然后是湿制粉化阶段。

将分离后的铁矿石与适量的水混合，形成湿制粉。

湿制粉有助于球团矿的制备和后续工艺的进行。

混合阶段是将湿制粉与一定比例的结合剂和其他添加剂混合。

结合剂的作用是使湿制粉形成团聚力较强的颗粒，方便后续处理。

添加剂可以根据需要选择，常用的有石灰石、焦炭粉和石膏等。

为了保证湿制粉的湿度适宜，还需要调整湿度。

一般来说，湿制粉的湿度要保持在8%~12%左右，湿度过高或过低都会影响制球的效果。

接下来是造粒阶段。

将混合后的物料送入球团机，通过旋转和摩擦的作用，将物料制成球状颗粒。

此时，结合剂的作用发挥出来，使得颗粒有较强的粘结力。

最后是烧结阶段。

烧结是将球团矿加热到一定温度，使得颗粒内部发生化学反应，形成硬度和机械强度较高的球团。

通常，烧结温度在1200℃~1350℃之间。

整个球团矿生产工艺流程完成后，得到的球团矿可以作为高品质的铁矿石原料，供给冶金行业使用。

球团矿具有较好的堆与流动性，可以减少炉垫料的空隙，提高高炉产量和炉渣粘附力，是冶金行业不可或缺的重要物料。

总之，球团矿的生产工艺流程包括破碎、筛分、湿制粉化、混合、调整湿度、造粒和烧结等几个步骤。

通过这些步骤，可以将铁矿石中的杂质和氧化物去除，得到高品质的球团矿，提高铁矿石的利用率。

这对推动冶金行业的发展具有重要意义。

简述球团矿生产工艺球团矿是一种由精细矿粉、矿石和添加剂混合而成的球状颗粒，常用于铁矿石还原冶炼过程中，通过球团矿可以提高矿石炉渣性能，增加迁移速度，减少能耗。

球团矿的生产工艺主要包括原料制备、球团化、干燥和烧结等步骤。

首先，原料制备是球团矿生产工艺的关键环节。

铁矿石作为主要原料，经过粉碎、筛分等处理，得到适合球团化的矿粉。

同时，为了提高球团矿的机械强度和耐火性能，常添加一定比例的粘结剂和烧结辅助剂。

粘结剂可以使矿粉颗粒在球团化过程中粘结成球状，而烧结辅助剂则有助于球团矿在高温下形成坚固的矿石晶体结构。

接下来是球团化过程。

通常采用湿球团化的方法，即将制备好的矿粉与添加剂混合，加入适量的水进行混合搅拌，使矿粉颗粒与水充分接触，形成湿状物。

然后，通过球团化机将湿状物制成直径约为5-25毫米的球状颗粒。

球团化过程中，添加的粘结剂起到了粘结和增强颗粒的作用，且水分也能帮助球团形成。

完成球团化后，球团矿需要进行干燥处理。

常用的干燥方法有自然风干和机械干燥两种。

自然风干是将湿状物在通风良好的场地上进行晾晒，使水分蒸发达到干燥的目的。

机械干燥则通过热风或蒸汽来提供热量，使湿状物在干燥设备中迅速蒸发水分。

干燥是为了减小球团矿的含水率，提高球团矿的质量和储存稳定性。

最后一步是烧结过程。

球团矿通过高温烧结，使球状颗粒中的矿石晶体相互结合，形成一种坚固的矿石结构。

烧结温度一般在1200-1350摄氏度之间，不同矿石的烧结温度有所差异。

在烧结过程中，矿石颗粒会发生矿化反应，即颗粒内部矿石晶体的结构会发生改变，形成一种致密的结构，这样可以提高球团矿的强度和耐火性能。

总之，球团矿的生产工艺主要包括原料制备、球团化、干燥和烧结等步骤。

通过这些步骤，经过一系列的化学和物理变化，原料最终转变为坚固的球状颗粒，具备了较好的炉渣性能和迁移速度，为铁矿石还原冶炼提供了便利。

球团球团矿的生产是一个多工序的连续过程，一般需要经过配料、混合、造球、布料及焙烧等工序。

前两道工序是将生产球团矿的各种原料，包括各种不同性质的铁精矿、粉矿、炉尘、皂土、消石灰等，按要求的比例进行混配获得具有均匀的化学成分的混合料；后三道工序则是制成生球后经焙烧成球团矿的过程。

一般使用圆盘给料机。

它是由转动圆盘(直径有1m、2m不等)、套筒、调节排料量的刀闸及传动机构所组成。

当圆盘转动时，料仓内的物料在压力的作用下，向出口一方移动，经闸刀或刮刀卸到皮带运输机上。

通过调节圆盘给料机的转速、排料闸门的大小或刮刀的位置，并把它们与电子皮带秤相联合，及时调节下料量，使其在一定时间内，从料仓中放出一定数量的物料，以保证获得预定成分的混合料。

对于一些粒度很细，用量较少的添加剂，如皂土、消石灰、炉尘等，也可使用螺旋给料机或槽式振动给料机，以准确控制其配比较少的下料量。

混合常用的设备为圆筒混合机。

它由钢板焊成的圆筒、固定在圆筒上的钢箍、支持圆筒的托辊、防止圆筒纵向运动的定向轮、以及钢质齿环和电动机等部分组成。

混合机是由电动机(经减速机)、齿轮将动力传给固定在圆筒上的齿环，使圆筒转动的。

也有可使用胶轮摩擦传动。

圆筒混合机安装成一定的倾角，物料从给料端加入，圆筒转动时，物料被带到一定的高度后抛下，如此反复，物料成螺旋形运动而被混合，最后从卸料端排出。

圆筒混合机的直径与长度根据产量的需要，可选用各种不同的规格。

除圆筒混合机外，还有双轴搅拌机、轮式混合机以及强力混合机等。

造球制成生球的过程。

造球设备主要有圆筒造球机、圆盘造球机和圆锥造球机3种。

(1)圆筒造球机。

在球团生产的最初年代，它是惟一的造球设备。

圆筒造球机的长度通常大于直径的2～3倍，倾角为2。

～5。

，单机产量大，运转较平稳。

但由于造出的球团粒度不均匀，必须经过筛分，因此流程复杂，动力消耗较大。

(2)圆盘造球机。

早期用于水泥工业的生料制粒和化肥制粒，直到1949年至1950年，才将其用于铁矿石球团生产。

球团生产工艺介绍球团生产工艺是一种提炼球团矿的生产工艺，球团与烧结是钢铁冶炼行业中作为提炼铁矿石的两种常用工艺。

球团矿就是把细磨铁精矿粉或其他含铁粉料添加少量添加剂混合后，在加水润湿的条件下，通过造球机滚动成球，再经过干燥焙烧，固结成为具有一定强度和冶金性能的球型含铁原料。

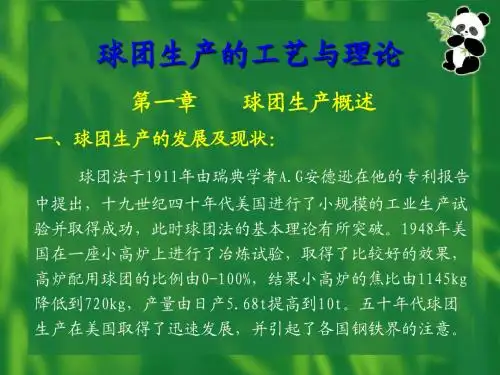

一、球团生产工艺的发展由于天然富矿日趋减少，大量贫矿被采用；而铁矿石经细磨、选矿后的精矿粉，品位易于提高；过细精矿粉用于烧结生产会影响透气性，降低产量和质量；细磨精矿粉易于造球，粒度越细，成球率越高，球团矿强度也越高。

综上所述原因，球团生产工艺在进入21世纪后得到全面发展与推广。

如今球团工艺的发展从单一处理铁精矿粉扩展到多种含铁原料，生产规模和操作也向大型化、机械化、自动化方向发展，技术经济指标显著提高。

球团产品也已用于炼钢和直接还原炼铁等。

球团矿具有良好的冶金性能：粒度均匀、微气孔多、还原性好、强度高，有利于强化高炉冶炼。

二、球团法分类1、高温固结：（1）氧化焙烧：竖炉、带式机、链篦机-回转窑、环式焙烧机。

（2）还原焙烧：回转窑法、竖炉连续装料法、竖炉间歇装料法、竖罐法、带式机法。

（3）磁化焙烧：竖炉法（4）氧化-钠化焙烧：竖炉法、链篦机-回转窑。

（5）氯化焙烧：竖炉法、回转窑法。

2、低温固结：（1）水泥冷粘结法（2）热液法（3）碳酸化法（4）锈化固结法（5）焦化固结法（6）其他方法三、球团原理球团生产一般流程：原料准备→配料→混匀(干燥)→造球→布料→焙烧→冷却→成品输出球团焙烧过程：干燥→预热→焙烧→均热→冷却四、球团工艺流程图球团车间平面分布图新配料料场新配-1新配-2新配-3新配-4新配-5老配-2老配-1老配料仓老配-3老配-4烘干出料润磨出料润磨 室1#烘干室1#水泵房办公室休息室球-4球-1造球室成-11#落地仓1#链板1#环冷机1#回转窑1#链篦机1#布料球-3球-2返-3返-2返-6返-5返-4球-62#布料2#链篦机2#回转窑2#环冷机2#链板成-3成-42#落地仓维修区域维修值班室球-5球 -5 转 运站老配料料场2#水泵房喷煤系统2#烘干室主控楼北五、球团生产工艺的主要内容球团矿是细磨铁精矿或其它含铁粉料造块的又一方法。

球团矿生产工艺流程在球团矿的生产流程中，一般包括原料准备、配料、混合、造球、烘干和焙烧、冷却、成品和返矿处理等工序，如下图所示配料：原料配比采用酸性精粉+膨润土，配料按照1.05配比（料重/成品）。

其中包含水份挥发、返粉等烧损。

烘干机：经过配料后精粉通过烘干机脱去精粉矿水份，从而为润磨机进一步提高精粉细度创造条件。

润磨机：精粉经过润磨机钢球研磨，提高精粉细度8-10%（出料粒度要求小于250目的达到70%以上），同时将混合料进行较好的混合，为下一步的造球提供条件。

圆盘造球机：将皂土、红泥、铁精矿粉混合后，输入圆盘造球机上部的混合料仓内，均匀地向造球机布料，同时由水管供给雾状喷淋水，倾斜（倾角一般为40一50°）布置的圆盘造球机，由机械传动旋转，混合料加喷淋水在圆盘内滚动成球，球大小约10-25mm。

干燥和焙烧:在竖炉顶部烘干床（小水梁上的蓖板中部位置）对造好生球进行烘干，以脱去球内水份，使生球达到有效的强度，然后进入焙烧带进行培烧，温度约1100℃左右（一厂热电偶显示在850左右），生成成品球团矿。

冷却成品：成品球团矿在竖炉底部经过高压风机强制通风（高压风冷却热球后变为热空气，然后通过大水梁上的导风墙上升到烘干床对冷球进行烘干），达到球团矿有效冷却，减少对下道工序的烧损。

卸料：齿辊（内通水冷却）卸料到炉下料仓（仓壁装有冷却壁），再通过电磁振动给料机对料车给料，由卷扬卸料给运输车辆到高炉。

导风墙：竖炉炉膛内的导风墙是由耐火材料（盖板砖）构筑成的纵贯竖炉炉膛的中空墙，导风墙内有竖直风道，把与炉膛下部的热矿球进行热交换后的冷却风引导到炉口烘床下面以对生球进行有效烘干。

导风墙由其下部的大水梁进行支撑。

大水梁通水冷却。

水系统：水泵房（造球盘东）供水给造球盘、大小水梁、齿辊卸料器、料仓冷却壁。

小水梁、齿辊卸料器、料仓冷却壁的冷却水经凉水塔后，回水泵房进行循环。

大水梁采用汽水冷却，蒸汽到炉顶汽包，经凝汽器后上凉水塔回水泵房。
