测量杆塔倾斜度标准化作业指导书

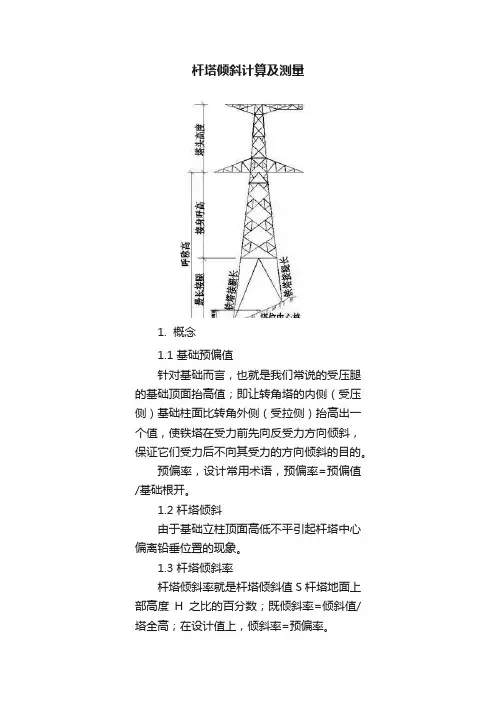

杆塔倾斜计算及测量1. 概念1.1 基础预偏值针对基础而言，也就是我们常说的受压腿的基础顶面抬高值；即让转角塔的内侧（受压侧）基础柱面比转角外侧（受拉侧）抬高出一个值，使铁塔在受力前先向反受力方向倾斜，保证它们受力后不向其受力的方向倾斜的目的。

预偏率，设计常用术语，预偏率=预偏值/基础根开。

1.2 杆塔倾斜由于基础立柱顶面高低不平引起杆塔中心偏离铅垂位置的现象。

1.3 杆塔倾斜率杆塔倾斜率就是杆塔倾斜值S杆塔地面上部高度H之比的百分数；既倾斜率=倾斜值/塔全高；在设计值上，倾斜率=预偏率。

1.4 倾斜值受压腿抬高后，铁塔顶部中心偏移值。

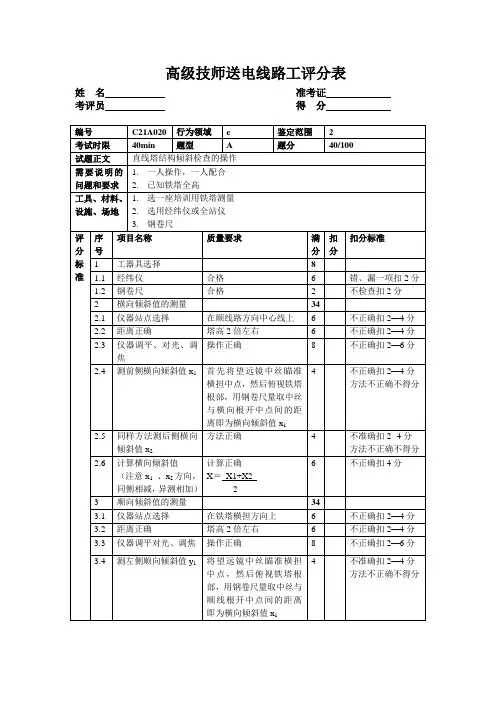

测量时，将仪器架在铁塔的正面中心线上，距离铁塔约为塔全高的1.2倍处。

镜头看铁塔顶部中心，锁定水平度盘，旋转目镜看底段水平铁处联板，十字丝位置与联板中心位置之间的距离，就作为该基铁塔的倾斜值。

实际上这个时候的倾斜值，不是真正意义的倾斜值，正常应看到地面，但是地面缺乏参照物，习惯上还是将底段水平铁联板上的偏移=倾斜值/(塔全高-水平铁高度)。

2. 杆塔倾斜测量意义运行中的线路杆塔因局部环境或外力破坏引起的顺线路或横线路方向的倾斜，是引起倒杆断线的重要因素，确定倾斜的数据，对维护线路安全稳定具有重要的意义。

3. 杆塔倾斜测量方法3.1 用铅锤测量杆塔倾斜用铅锤测量杆塔倾斜时，可在杆塔顶部中心用一绝缘细绳(线)吊一铅锤至地面,在地面量出锤尖触地点到杆塔中心的距离s，即为该杆塔地面以上的倾斜值,如下图3-1 所示。

杆塔的倾斜度，可通过杆塔的倾斜公式计算。

图3-1图中：1-杆塔中心；2-铅锤触点；s –倾斜值;H-杆塔顶或测量点至地面的高度。

若需知顺线路或横线路方向的倾斜值时，可近似的在地面划出顺线路或横线路的中心线，量出线路倾斜值s1和s2，如图3-2所示，这种方法一般用在杆塔不高,又缺少仪器的情况下。

图3-2图中：3-线路中心；4-线路方向；s1 –顺线路方向倾斜值;s2-横线路方向倾斜值s1。

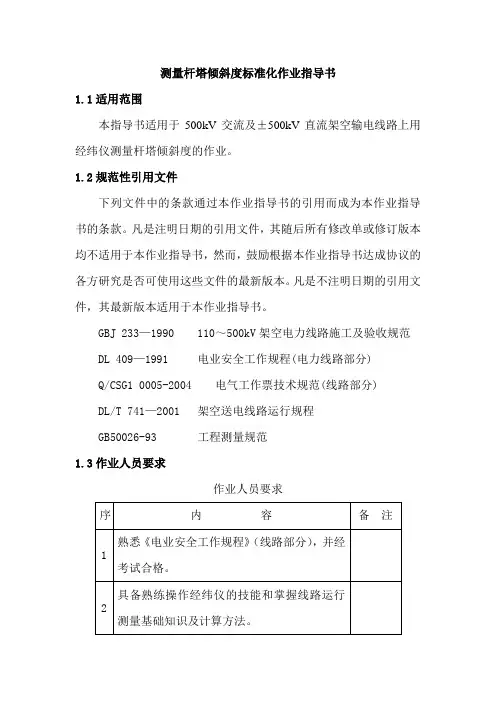

测量杆塔倾斜度作业指导书1 适用范围本指导书适用于500kV交流及±500kV直流架空输电线路上测量杆塔倾斜度的作业。

2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注明日期的引用文件，其最新版本适用于本作业指导书。

GB 50233—2005 110～500kV架空电力线路施工及验收规范GB 50026-93 工程测量规范DL 409—91 电业安全工作规程(电力线路部分)DL/T 741—2001 架空送电线路运行规程Q/CSG1 0005-2004 电气工作票技术规范(线路部分)Q/CSG 21011-2009 输电线路运行管理标准Q/CSG-EHV 20201－2009 超高压输电公司输电线路运行管理标准实施细则（试行）3 作业准备3．1作业人员要求序号内容备注1 熟悉《电业安全工作规程》（线路部分），并经考试合格。

2 测量人员应具备熟练操作测量仪器的技能和掌握线路运行测量基础知识及计算方法，经过专门培训。

3 登塔人员通过职业技能鉴定，并取得登高架设作业特种作业操作证。

4 作业人员身体健康、精神状态应良好，并无妨碍工作的病症。

5 穿戴合格劳动保护服装，作业人员个人安全用具齐全。

3．2 作业人员组织序号人员分工人数备注1 工作监护人 12 仪器操作员 13 塔上作业人员 14 配合人员 13．3工具材料序名称型号单位数量备注1 经纬仪或全站仪台 12 三脚架付 13 钢卷尺3m 把 24 科学计算器台 15 砍刀或斧头把 16 个人工具套 44作业所需时间不含前往工作地点的时间，完成该项工作所需要时间约30分钟/处。

5作业安全及预防控制措施5.1风险分析风险范畴风险名称风险级别风险来源预防控制措施安全人员坠落高作业人员登杆塔过程中登杆塔前检查人员精神状态是否良好，检查杆塔构件、脚钉等攀爬物结构是否良好、牢靠；系好安全带。

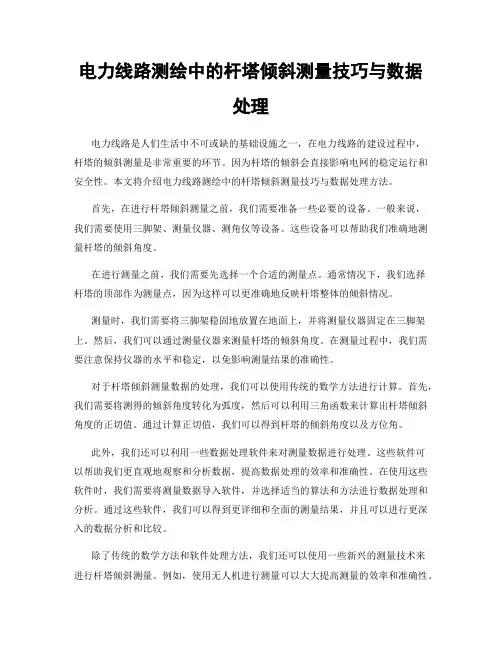

电力线路测绘中的杆塔倾斜测量技巧与数据处理电力线路是人们生活中不可或缺的基础设施之一，在电力线路的建设过程中，杆塔的倾斜测量是非常重要的环节。

因为杆塔的倾斜会直接影响电网的稳定运行和安全性。

本文将介绍电力线路测绘中的杆塔倾斜测量技巧与数据处理方法。

首先，在进行杆塔倾斜测量之前，我们需要准备一些必要的设备。

一般来说，我们需要使用三脚架、测量仪器、测角仪等设备。

这些设备可以帮助我们准确地测量杆塔的倾斜角度。

在进行测量之前，我们需要先选择一个合适的测量点。

通常情况下，我们选择杆塔的顶部作为测量点，因为这样可以更准确地反映杆塔整体的倾斜情况。

测量时，我们需要将三脚架稳固地放置在地面上，并将测量仪器固定在三脚架上。

然后，我们可以通过测量仪器来测量杆塔的倾斜角度。

在测量过程中，我们需要注意保持仪器的水平和稳定，以免影响测量结果的准确性。

对于杆塔倾斜测量数据的处理，我们可以使用传统的数学方法进行计算。

首先，我们需要将测得的倾斜角度转化为弧度，然后可以利用三角函数来计算出杆塔倾斜角度的正切值。

通过计算正切值，我们可以得到杆塔的倾斜角度以及方位角。

此外，我们还可以利用一些数据处理软件来对测量数据进行处理。

这些软件可以帮助我们更直观地观察和分析数据，提高数据处理的效率和准确性。

在使用这些软件时，我们需要将测量数据导入软件，并选择适当的算法和方法进行数据处理和分析。

通过这些软件，我们可以得到更详细和全面的测量结果，并且可以进行更深入的数据分析和比较。

除了传统的数学方法和软件处理方法，我们还可以使用一些新兴的测量技术来进行杆塔倾斜测量。

例如，使用无人机进行测量可以大大提高测量的效率和准确性。

无人机可以搭载高精度测量仪器，通过悬停在杆塔附近进行测量，可以更全面地获取杆塔的倾斜数据。

此外，无人机还可以配备摄像头和图像处理软件，可以通过拍摄杆塔的照片进行三维重建和测量，进一步提高测量的精度和全面性。

综上所述，电力线路测绘中的杆塔倾斜测量是一项非常重要的工作。

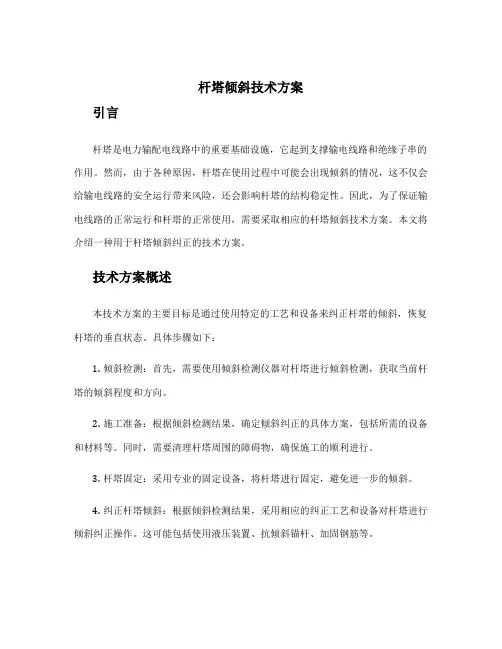

杆塔倾斜技术方案引言杆塔是电力输配电线路中的重要基础设施，它起到支撑输电线路和绝缘子串的作用。

然而，由于各种原因，杆塔在使用过程中可能会出现倾斜的情况，这不仅会给输电线路的安全运行带来风险，还会影响杆塔的结构稳定性。

因此，为了保证输电线路的正常运行和杆塔的正常使用，需要采取相应的杆塔倾斜技术方案。

本文将介绍一种用于杆塔倾斜纠正的技术方案。

技术方案概述本技术方案的主要目标是通过使用特定的工艺和设备来纠正杆塔的倾斜，恢复杆塔的垂直状态。

具体步骤如下：1.倾斜检测：首先，需要使用倾斜检测仪器对杆塔进行倾斜检测，获取当前杆塔的倾斜程度和方向。

2.施工准备：根据倾斜检测结果，确定倾斜纠正的具体方案，包括所需的设备和材料等。

同时，需要清理杆塔周围的障碍物，确保施工的顺利进行。

3.杆塔固定：采用专业的固定设备，将杆塔进行固定，避免进一步的倾斜。

4.纠正杆塔倾斜：根据倾斜检测结果，采用相应的纠正工艺和设备对杆塔进行倾斜纠正操作。

这可能包括使用液压装置、抗倾斜锚杆、加固钢筋等。

5.后期巩固：纠正杆塔倾斜后，需要再次进行倾斜检测，以确保杆塔已经恢复到垂直状态。

如果需要，可以使用其他巩固方法，如铜排、胶带等。

技术方案详解1. 倾斜检测倾斜检测是杆塔倾斜技术方案的第一步，它是确保倾斜纠正操作的前提。

倾斜检测仪器被安装在杆塔上，通过测量仪器上的传感器的倾斜角度，可以准确地获取杆塔当前的倾斜程度和方向。

2. 施工准备根据倾斜检测结果，确定倾斜纠正的具体方案。

这可能需要采购一些专业的设备，如液压装置、抗倾斜锚杆等，并准备所需的材料，如钢筋、混凝土等。

同时，需清理杆塔周围的障碍物，以确保施工的顺利进行。

3. 杆塔固定在进行倾斜纠正操作之前，需要先对杆塔进行固定，避免进一步的倾斜。

这可以使用专业的固定设备，如阻挡轮、垂直安全带等。

将这些设备正确安装在杆塔上，以确定杆塔的固定位置。

4. 纠正杆塔倾斜在将杆塔固定好之后，可以开始进行倾斜纠正操作。

**检测中心测量专业作业指导书倾斜监测作业指导书文件编号：编制：批准：生效日期：倾斜监测实施细则1. 检测目的通过对建筑物进行倾斜监测，随时掌握建筑物的倾斜状况，以便及时发现问题更改设计和施工中的不足。

2. 检测依据2.1《建筑变形测量规范》（JGJ 8-2007）；2.2《工程测量规范》（GB50026-2007）；2.3《建筑基坑工程监测技术规范》（GB50497-2009）。

3．设备仪器3.1中纬ZT80+全站仪；3.2吊锤；3.3卷尺。

4. 检测条件4.1测量精度：测距2mm+2ppm ，测角2"。

4.2 工作环境宜在天气晴朗，气温应在10℃―30℃下进行。

5．检测前的准备5.1 检测仪器和计量器具必须满足精度、等级要求，并应有主管计量部门定期检验的合格证书。

5.2 开工前应先检查仪器电池电量是否充足，仪器箱背带及手提是否牢固。

6.操作步骤6.1 按测量要求检验好仪器，准备观测仪器工具。

6.2 到测站后打开仪器箱，晾置30分钟左右，使仪器温度和环境温度基本一致。

6.3 将仪器从箱中取出，安置在三脚架上，进行精确整平。

6.4全站仪物镜对准房屋上部一个边角。

6.5照准房屋某一底部边角，固定全站仪的水平制动螺旋，缓慢向上转动全站仪物镜，观测房屋上部边角。

6.6 用卷尺直接量取偏移量，记录在记录表上。

6.7 盘左结束后到转望远镜进行盘右测量，此为一测回。

6.8 一测站结束后，搬往下一站重复上述步骤。

7. 计算方法建筑物主体的倾斜观测，应测定建筑物顶部观测点相对于底部观测点的偏移值，再根据建筑物的高度，计算建筑物主体的倾斜度，即倾斜测量主要是测定建筑物主体的偏移值ΔD 。

偏移值ΔD 的测定一般采用经纬仪投影法。

用尺子，量出在X 、Y 墙面的偏移值ΔA 、ΔB ，然后用矢量相加的方法，计算出该建筑物的总偏移值ΔD ，即：根据总偏移值ΔD 和建筑物的高度H 即可计算出其倾斜度i 。

8.现场检测工作的安全措施及注意事项8.1现场检测人员必须穿戴劳保用品，安全帽，进行测试时应注意安全。

杆、塔拉线安装作业指导书合格（1）拉线拉盘基坑深度及拉杆方向和马道符合要求。

（2）杆、塔倾斜度符合设计要求。

（3）拉线规格及连接金具符合设计要求本工序施工负责人合格5.2 人员、主要工器具及仪器仪表配置表5.2 人员、主要工器具及仪器仪表配置序号项目内容说明1人员配置施工阶段建议工作人数现场施工负责人现场施工质安员技术岗位必须持有与作业工种相应、有效的上岗证，辅助工不得从事电气设备安装等专业工作拉线制作技术工人2+辅助工3 11拉线安装技术工人2+辅助工32施工内容相对应的设备材料拉盘、拉杆、钢绞线、连接金具、楔形线夹、U 形挂环及螺栓配件检查确认设备材料符合设计拉力要求3施工内容相对应的器具、机械及工器具仪表工器具：力矩扳手、手锤、铁铲、铁锹、大剪、铁钳、麻绳、紧线器、梯子、夹头、皮卷尺、花杆及安全工具等根据现场情况使用的工器具符合相关要求4完成开工程序工作负责人向项目负责人报开工，并由项目负责人完成向监理单位开工报审手续6作业方法表6 作业方法序号项目内容说明1作业前工作（1）现场施工负责人向进入本施工范围的所有工作人员明确交待本次施工设备状态、作业内容、作业范围、进度要求、特殊项目施工要求、作业标准、安全注意事项、危险点及控制措施、危害环境的相应预防控制措施、人员分工并签署（班组级）安全技术交底表。

（2）工作负责人负责办理相关的工作许可手续，开工前做好现场施工防护围蔽警示措施，夜间施工的，须有足够的照明。

（3）现场施工负责人组织检查确认进入本施工范围的所有工作人员正确使用劳保用品和着装，并带领施工作业人员进入作业现场按安规规定佩戴统一的安全帽，统一佩戴有个人照片的作业证（或胸卡证），穿着统一的工作服2启动作业现场施工负责人发出许可开工命令3拉线分坑定位（1）杆塔按设计要求应设立相应的拉线，目前常用的拉线类型有普通拉线、人字拉线、Y型拉线、水平拉线、弓形拉线或撑杆等。

（2）拉线的分坑定位应根据杆塔设计的杆高、对地和横担夹角计算测量等决定。

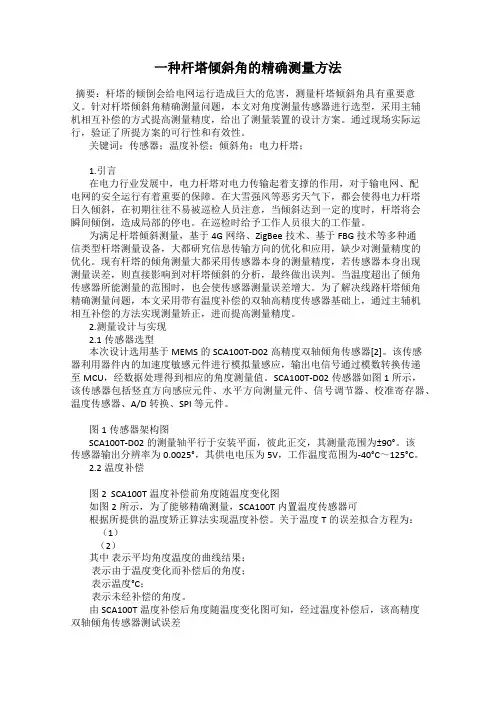

一种杆塔倾斜角的精确测量方法摘要：杆塔的倾倒会给电网运行造成巨大的危害，测量杆塔倾斜角具有重要意义。

针对杆塔倾斜角精确测量问题，本文对角度测量传感器进行选型，采用主辅机相互补偿的方式提高测量精度，给出了测量装置的设计方案。

通过现场实际运行，验证了所提方案的可行性和有效性。

关键词：传感器；温度补偿；倾斜角；电力杆塔；1.引言在电力行业发展中，电力杆塔对电力传输起着支撑的作用，对于输电网、配电网的安全运行有着重要的保障。

在大雪强风等恶劣天气下，都会使得电力杆塔日久倾斜，在初期往往不易被巡检人员注意，当倾斜达到一定的度时，杆塔将会瞬间倾倒，造成局部的停电。

在巡检时给予工作人员很大的工作量。

为满足杆塔倾斜测量，基于4G网络、ZigBee技术、基于FBG技术等多种通信类型杆塔测量设备，大都研究信息传输方向的优化和应用，缺少对测量精度的优化。

现有杆塔的倾角测量大都采用传感器本身的测量精度，若传感器本身出现测量误差，则直接影响到对杆塔倾斜的分析，最终做出误判。

当温度超出了倾角传感器所能测量的范围时，也会使传感器测量误差增大。

为了解决线路杆塔倾角精确测量问题，本文采用带有温度补偿的双轴高精度传感器基础上，通过主辅机相互补偿的方法实现测量矫正，进而提高测量精度。

2.测量设计与实现2.1传感器选型本次设计选用基于 MEMS的SCA100T-D02高精度双轴倾角传感器[2]。

该传感器利用器件内的加速度敏感元件进行模拟量感应，输出电信号通过模数转换传递至MCU，经数据处理得到相应的角度测量值。

SCA100T-D02传感器如图1所示，该传感器包括竖直方向感应元件、水平方向测量元件、信号调节器、校准寄存器、温度传感器、A/D转换、SPI等元件。

图1传感器架构图SCA100T-D02的测量轴平行于安装平面，彼此正交，其测量范围为±90°。

该传感器输出分辨率为0.0025°，其供电电压为5V，工作温度范围为-40°C～125°C。
