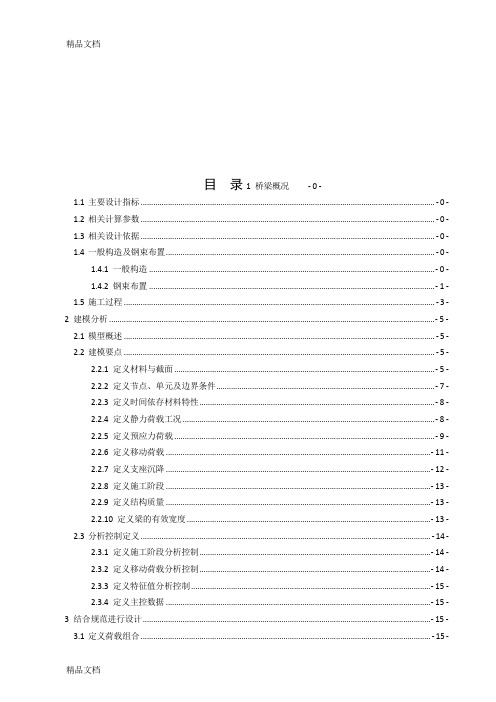

目录1 桥梁概况- 0 -1.1主要设计指标 01.2相关计算参数 01.3相关设计依据 01.4一般构造及钢束布置 01.4.1 一般构造 ........................................................................................................................................ - 0 -1.4.2 钢束布置 ........................................................................................................................................ - 1 -1.5施工过程 (3)2 建模分析 ........................................................................................................................................................... - 5 - 2.1模型概述 . (5)2.2建模要点 (5)2.2.1 定义材料与截面 ............................................................................................................................ - 5 -2.2.2 定义节点、单元及边界条件........................................................................................................ - 7 -2.2.3 定义时间依存材料特性................................................................................................................ - 8 -2.2.4 定义静力荷载工况 ........................................................................................................................ - 8 -2.2.5 定义预应力荷载 ............................................................................................................................ - 9 -2.2.6 定义移动荷载 .............................................................................................................................. - 11 -2.2.7 定义支座沉降 .............................................................................................................................. - 12 -2.2.8 定义施工阶段 .............................................................................................................................. - 13 -2.2.9 定义结构质量 .............................................................................................................................. - 13 -2.2.10 定义梁的有效宽度 .................................................................................................................... - 13 - 2.3分析控制定义 (14)2.3.1 定义施工阶段分析控制.............................................................................................................. - 14 -2.3.2 定义移动荷载分析控制.............................................................................................................. - 14 -2.3.3 定义特征值分析控制 .................................................................................................................. - 15 -2.3.4 定义主控数据 .............................................................................................................................. - 15 -3 结合规范进行设计......................................................................................................................................... - 15 - 3.1定义荷载组合 (15)3.2定义PSC设计 (16)3.2.1 定义PSC设计参数 ........................................................................................................................ - 16 -3.2.2 定义PSC设计材料 ........................................................................................................................ - 16 -3.2.3 定义PSC设计截面位置................................................................................................................ - 16 -3.2.4 定义PSC设计计算书输出内容.................................................................................................... - 16 - 3.3PSC设计结果 (17)3.3.1 正截面抗弯强度验算 .................................................................................................................. - 17 -3.3.2 斜截面抗剪强度验算 .................................................................................................................. - 17 -3.3.3 抗扭强度验算 .............................................................................................................................. - 17 -3.3.4 正截面抗裂验算 .......................................................................................................................... - 18 -3.3.5 斜截面抗裂验算 .......................................................................................................................... - 18 -3.3.6 施工阶段应力验算 ...................................................................................................................... - 18 -3.3.7 受拉区预应力钢筋拉应力验算.................................................................................................. - 19 -3.3.8 正截面压应力验算 ...................................................................................................................... - 19 -3.3.9 斜截面压应力验算 ...................................................................................................................... - 19 -1 桥梁概况1.1 主要设计指标该桥是某一级公路上一座(25m+35m+25m)预应力混凝土等截面连续梁桥,横桥向宽度为12.5m,下部结构采用双柱框架墩,承台接钻孔灌注桩基础。
该过程是将三垮桥的运营状态进行有限元分析,下面介绍了本人在对模型模拟的主要步骤,若中间出现的错误,请读者朋友们指出修改。
注:“,”表示下一个过程“()”该过程中需做的内容一.结构1.单元及节点建立的主桁:因为桥面具有一定纵坡,故将《桥跨布置》图的桥面线复制到《节段划分》图对应桥跨位置,然后进行单元划分,将该线段存入新的图层,以便下步导入,将文件保存为.dxf格式文件。
2.打开midas运行程序,将程序里的单位设置成《节段划分》图的单位,这里为cm。
导入上步的.dxf文件。
将节点表格中的z坐标与y坐标交换位置(midas中的z与cad中的y对应)。
结构建立完成。
模型如图:二.特性值1.材料的定义:在特性里面定义C50的混凝土及Strand1860(添加预应力钢筋使用)2.截面的赋予:1).在《截面尺寸》和《预应力束锚固》图里,做出截面轮廓文件,保存为.dxf 文件2).运行midas,工具,截面特性计算器,统一单位cm。
导入上步的.dxf文件先后运行generate,calculate property,保存文件为.sec文件,截面文件完成3)运行midas,特性,截面,添加,psc,导入.sec文件。
根据图例,将各项特性值填入;验算扭转厚度为截面腹板之和;剪切验算,勾选自动;偏心,中上部4)变截面的添加:进入添加截面界面,变截面,对应单元导入i端和j端(i为左,j为右);偏心,中上部;命名(注:各个截面的截面号不能相同)5)变截面赋予单元:进入模型窗口,将做好的变截面拖给对应的单元。
注:1.建模资料所给的《预应力束锚固图》的0-0和14-14截面与《节段划分》图有出入,这里采用《截面尺寸》做这两个截面,其余截面按照《预应力束锚固图》做2.定义材料先定义混凝土,程序自动将C50赋予所建单元(C50是定义的第一个材料,程序将自动赋予给所建单元)三.边界条件1.打开《断面》图,根据I、II断面可知,支座设置位置。
Midas例题(梁格法):预应⼒混凝⼟连续T梁桥的分析与设计北京迈达斯技术有限公司⽬录概要 (3)设置操作环境 (10)定义材料和截⾯特性 (11)建⽴结构模型 (21)PSC截⾯钢筋输⼊ (42)输⼊荷载 (44)定义施⼯阶段 (63)输⼊移动荷载数据 (73)运⾏结构分析 (80)查看分析结果 (81)概要梁格法是⽬前桥梁结构分析中应⽤的⽐较多的在本例题中将介绍采⽤梁格法建⽴⼀般梁桥结构的分析模型的⽅法、施⼯阶段分析的步骤、横向刚度的设定以及查看结果的⽅法和PSC设计的⽅法。
本例题中的桥梁模型如图1所⽰为⼀三跨的连续梁桥,每跨均为32m。
图1. 简⽀变连续分析模型桥梁的基本数据为了说明采⽤梁格法分析⼀般梁桥结构的分析步骤,本例题采⽤了⼀个⽐较简单的分析模型——⼀座由五⽚预应⼒T梁组成的3×32m桥梁结构,每⽚梁宽2.5m。
桥梁的基本数据取⾃实际结构但和实际结构有所不同。
本例题的基本数据如下:桥梁形式:三跨连续梁桥桥梁等级:I级桥梁全长:3@32=96m桥梁宽度:12.5m设计车道:3车道图2. T型梁跨中截⾯图图3. T梁端部截⾯图使⽤材料以及容许应⼒> 混凝⼟采⽤JTG04(RC)规范的C50混凝⼟>普通钢筋普通钢筋采⽤HRB335(预应⼒混凝⼟结构⽤普通钢筋中箍筋、主筋和辅筋均采⽤带肋钢筋既HRB系列) >预应⼒钢束采⽤JTG04(S)规范,在数据库中选Strand1860钢束(φ15.2 mm)(规格分别有6束、8束、9束和10束四类)钢束类型为:后张拉钢筋松弛系数(开),选择JTG04和0.3(低松弛)超张拉(开)预应⼒钢筋抗拉强度标准值(fpk):1860N/mm^2预应⼒钢筋与管道壁的摩擦系数:0.3管道每⽶局部偏差对摩擦的影响系数:0.0066(1/m)锚具变形、钢筋回缩和接缝压缩值:开始点:6mm结束点:6mm张拉⼒:抗拉强度标准值的75%>徐变和收缩条件⽔泥种类系数(Bsc): 5 (5代表普通硅酸盐⽔泥)28天龄期混凝⼟⽴⽅体抗压强度标准值,即标号强度(fcu,f):50N/mm^2长期荷载作⽤时混凝⼟的材龄:=t5天o混凝⼟与⼤⽓接触时的材龄:=t3天s相对湿度: %RH=70⼤⽓或养护温度: CT=°20构件理论厚度:程序计算适⽤规范:中国规范(JTG D62-2004)徐变系数: 程序计算混凝⼟收缩变形率: 程序计算荷载静⼒荷载>⾃重由程序内部⾃动计算>⼆期恒载桥⾯铺装、护墙荷载、栏杆荷载、灯杆荷载等具体考虑:桥⾯铺装层:厚度80mm的钢筋混凝⼟和60mm的沥青混凝⼟,钢筋混凝⼟的重⼒密度为25kN/m3, 沥青混凝⼟的重⼒密度为23kN/m3。
midas连续梁桥悬臂施工建模过程及建模过程中遇到的问题支座模拟的厚度:0.2米八、合龙段长度的选择:在满足施工操作要求的前提下,应尽量缩短,一般采用1.5-2m九、梁顶节点和梁底节点的连接用:刚性连接十、支座两个节点之间用弹性连接模拟十一、边界条件:边界组1、桥墩临时固结:选择0号块上变截面前的两点进行约束,一般支撑约束Dy,Dz在四个桥墩支座模拟中上下两节点设置SDxSDySDz ( 100000371380.0000)SRz(100000371.38)2、边跨桥台支座:下面的节点采用一般支撑,一般支撑六个自由度全部约束模拟支座的上下连个节点之间用弹性连接里面的一般,每侧的桥台一个设置Dx (100000371380.0000),Dy( 100000371380.0000) 一个Dx( 100000371380.0000),并且设置Dx( 100000371380.0000)Dy( 100000371380.0000 )约束的在纵桥向也要在一侧。
3、桥墩支座:下面的节点采用一般支撑,一般支撑六个自由度全部约束模拟支座的上下连个节点之间用弹性连接里面的一般,并且在边跨桥台设置SDxSDy一侧设置SDxSDySDz三个约束,同一侧桥墩另一个支座设置SDxSDz ;另一侧的桥墩在纵向约束多的一侧设置SDxSDy约束,另一个设置SDx。
(其中SD 取值均为100000371380.0000)4、满堂支架:下面的节点采用一般支撑,一般支撑六个自由度全部约束上下节点之间通过弹性连接的仅受压支座模拟,SDx取499999.89565、边跨支座临时约束:在两侧的两个现浇段,与合龙段相交的节点处设置,一般支撑约束Dx,Dy,Rx三个自由度6、右边跨临时DX约束:选择右侧桥墩中心节点,一般支撑约束Dx7、桥墩支座转化成桥:将桥墩支座上下两个节点用弹性连接中的一般,左外侧两个节点约束SDxSDySDz ( 100000371380.0000 )、左内侧两个节点约束SDxSDz (100000371380.0000)右外侧两个节点约束SDxSDy( 100000371380.0000)、右内侧约束SDx( 100000371380.0000)六、静力荷载工况的定义:除温度、温度梯度两种荷载外,其他荷载基本都定义为施工阶段荷载。
该过程是将三垮桥的运营状态进行有限元分析,下面介绍了本人在对模型模拟的主要步骤,若中间出现的错误,请读者朋友们指出修改。
注:“,”表示下一个过程
“()”该过程中需做的内容
一.结构
1.单元及节点建立的主桁:因为桥面具有一定纵坡,故将《桥跨布置》图的桥面线复制到《节段划分》图对应桥跨位置,然后进行单元划分,将该线段存入新的图层,以便下步导入,将文件保存为.dxf格式文件。
2.打开midas运行程序,将程序里的单位设置成《节段划分》图的单位,这里为cm。
导入上步的.dxf文件。
将节点表格中的z坐标与y坐标交换位置(midas中的z与cad中的y对应)。
结构建立完成。
模型如图:
二.特性值
1.材料的定义:在特性里面定义C50的混凝土及Strand1860(添加预应力钢筋使用)
2.截面的赋予:
1).在《截面尺寸》和《预应力束锚固》图里,做出截面轮廓文件,保存为.dxf 文件
2).运行midas,工具,截面特性计算器,统一单位cm。
导入上步的.dxf文件
先后运行generate,calculate property,保存文件为.sec文件,截面文件完成
3)运行midas,特性,截面,添加,psc,导入.sec文件。
根据图例,将各项特性值填入;验算扭转厚度为截面腹板之和;剪切验算,勾选自动;偏心,中上部4)变截面的添加:进入添加截面界面,变截面,对应单元导入i端和j端(i为左,j为右);偏心,中上部;命名(注:各个截面的截面号不能相同)
5)变截面赋予单元:进入模型窗口,将做好的变截面拖给对应的单元。
注:1.建模资料所给的《预应力束锚固图》的0-0和14-14截面与《节段划分》图有出入,这里采用《截面尺寸》做这两个截面,其余截面按照《预应力束锚固图》做
2.定义材料先定义混凝土,程序自动将C50赋予所建单元(C50是定义的第一个材料,程序将自动赋予给所建单元)
三.边界条件
1.打开《断面》图,根据I、II断面可知,支座设置位置。
根据途中所给数据,在模型窗口中建立支座节点(12点)
2.点击节点,输入对应坐标,建立12个支座节点
3.建立弹性连接:模型,边界条件,弹性连接,连接类型(刚性),两点(分别点击支座点与桥面节点)共12个弹性连接
4.边界约束:中间桥墩,约束Dx,Dz;Dx,Dy,Dz;Dx,Dz,
两边桥墩,约束Rx,Dz;Rx,Dy,Dz;Rx,Dz 如表
四.添加预应力钢筋
1.定义钢束特性:打开《预应力筋布置及材料表》、《预应力束几何要素》。
荷载,
预应力荷载,钢束特性值,根据材料表中钢筋的规格及根数填入相关数据(松弛系数:0.3;导管直径:10cm)
2.钢束布置形状:荷载,预应力荷载,钢束布置形状,以T1为例:
1)打开《预应力束几何要素》,建立以中心点为原点的局部坐标系,为方便,在excel里建立好关键点的坐标,
2)钢束布置形状(钢束特性值:钢束1;分配给单元:15to18;输入类型:3-D;标准钢束:6束;无应力场长度:自动计算;布置形状:将建好的局部坐标复制在表格中,生成对称钢束;钢束布置插入点:在模型窗口拾取对应点)如图
五.静力荷载
1.荷载命名:荷载,静力荷载工况(名称:结构自重;类型:恒荷载,名称:桥面铺装层;类型:恒荷载,
名称:钢筋张拉值;类型:预应力,
名称:整体升温;类型:温度荷载,
名称:整体降温;类型:温度荷载,
名称:正温梯;类型:温度梯度,
名称:负温梯;类型:温度梯度,
名称:横隔板;类型:恒荷载)如图
2.自重:荷载,自重(自重系数,z:-1.04,添加)
3.桥面铺装层:荷载,梁单元荷载(荷载工况名称:桥面铺装层,(数值:x1:0,x2:1,w:-25.92kn/m)),全选,适用
4.钢筋张拉值:荷载,预应力荷载,钢束预应力荷载(荷载工况名称:钢筋张拉值,将预应力钢束除TK外拖入到已选钢束栏目里,张拉力:应力、两端张拉、13952
N mm,注浆:0),添加,如表
/
5. 整体升温:荷载,温度荷载,系统温度(荷载工况名称:整体升温;最终温度:30;添加)
6整体降温:荷载,温度荷载,系统温度(荷载工况名称:整体降温;最终温度:-20;添加)
7.正温梯:荷载,温度荷载,梁截面温度(荷载工况名称:正温梯,
参考位置:+边(顶),填入相应的B、H1、T1、H2、T2)全选,适用。
如图:
8负温梯:荷载,温度荷载,梁截面温度(荷载工况名称:负温梯,
参考位置:+边(顶),填入相应的B、H1、T1、H2、T2)全选,适用
9.横隔板:荷载,节点荷载(荷载工况名称:横隔板,FZ:-311.8KN),选中横隔板节点位置,适用。
如图
六.移动荷载分析
1.荷载,移动荷载分析数据,移动荷载规范
2. 车辆荷载:荷载,移动荷载分析数据,车辆(添加标准车辆),规范名称:公路工程技术标准,车辆荷载类型:CH-CD,确认
3.人群荷载:荷载,移动荷载分析数据,车辆(添加标准车辆),规范名称:公路工程技术标准,车辆荷载类型:CH-RQ,确认
4.车道添加:以车道1为例,荷载,移动荷载分析数据,车道(添加),(名称:cd1,偏心距离:-280cm,桥梁跨度:18332cm,选择,全选,添加),确认
5. 荷载,移动荷载分析数据,移动荷载工况(添加),(荷载工况名称:移动荷载,组合选项:单独,添加(车辆组:CH-CD,系数:1,加载最少车道数和加载最多车道数:2,将车道拖入选择车道栏目里,适用),
添加(车辆组:CH-CD,系数:0.78,加载最少车道数和加载最多车道数:3,将车道拖入选择车道栏目里,适用),
添加(车辆组:CH-RQ,系数:1,加载最少车道数和加载最多车道数:1,将车道拖入选择车道栏目里,适用))如图:(两车道的操作)
七.支座沉降分析
1.支座沉降量:荷载,支座沉降分析数据,
支座沉降组(组名称:1沉降量:1cm,节点:1桥墩的3支座节点,如图:
组名称:2沉降量:1cm,节点:2桥墩的3支座节点
组名称:3沉降量:1cm,节点:3桥墩的3支座节点
组名称:4沉降量:1cm,节点:4桥墩的3支座节点),添加
2.支座荷载工况:荷载,支座沉降分析数据,支座沉降荷载工况(荷载工况名称:支座沉降,选择沉降组:4组全选,Smin:1,Smax:3),添加
八.分析控制数据
1.将荷载转化为质量:模型,质量,将荷载转化
为质量(添加桥面铺装层、钢筋张拉值、横隔板),
确认
如右图:
2.将自重转化为质量:模型,结构类型(按集中
质量转化)确认如图:
2.特性值分析控制:分析,特性值分析控制(振型数量:50),确认。
3.运行
4.查看质量参与值:结果,周期与振型(点击自振模态右的三点),查看模型参与质量,尽可能多的让模型参与
若参与量较少,将第2步的振型数量加大,来满足要求(本人取到150次)
5.查看频率值:结果,周期与振型(显示类型,图例,适用),
查看频率:1.331919
6.完成移动荷载分析:分析,移动荷载分析控制(计算位置:板和杆系单元,内力(中心+节点)、应力
规范类型:JTG D60-2004,[]f 1.331919Z H =),确认 九.荷载组合
结果,荷载组合,混凝土设计,自动生成
十.分析结果 对结构荷载进行组合 1)1.在组合CLCB44
(弹性阶段应力验算组合: 1.0D+1.0PS+1.0SM[1]+1.0M+1.0T[2]+1.0TPG[2])作用下,如图:
2.结构最大反力
如图可知,结构最大反力在结构支座处,符合实际情况,在施工阶段应注意支座的承载力
3.结构内力
①轴力
②剪力
Z向
如图可知,剪力最大值分布在桥墩位置。
③弯矩
最大弯矩在跨中位置,注意跨中的设计弯矩抵抗值。
