实验六555时基电路

555时基电路及其应用实验报告一、导言555时基电路是一种常用的集成电路，广泛应用于各种电子设备中。

本实验旨在通过对555时基电路的实验搭建和应用实验，探索其工作原理和应用特点。

二、实验设备和材料1. 555时基电路芯片2. 电阻、电容和电感元件3. 电源、示波器和信号发生器等实验仪器4. 连接线等实验辅助材料三、实验步骤1. 555时基电路搭建实验根据555时基电路的原理图，将实验设备和材料连接起来。

按照标准的接线顺序，将电源、电阻、电容和555芯片等元件逐一连接。

注意检查接线是否正确，以确保电路能够正常工作。

2. 555时基电路测试接下来，将示波器连接到555芯片的输出引脚上，调节示波器的参数，观察波形的变化。

通过改变电阻和电容的数值，可以调节输出波形的频率和占空比。

记录下不同参数下的波形特征，并进行分析和比较。

3. 555时基电路应用实验在实验中，可以将555时基电路应用于脉冲发生器、定时器、频率计等实际电子电路中。

通过改变电路的连接方式和参数设置，可以实现不同的应用功能。

例如，可以将555时基电路连接到脉冲发生器电路中，生成稳定的脉冲信号；也可以将555时基电路作为定时器，控制电路的工作时间。

四、实验结果与分析1. 555时基电路工作特点通过实验观察，我们发现555时基电路可以产生稳定的方波信号。

在输入电压为5V的情况下，根据电路参数的不同设置，可以得到不同频率和占空比的输出波形。

通过改变电阻和电容的数值，可以调节频率的范围。

而通过改变电路的连接方式，如添加电感元件，可以实现更丰富的波形变化。

2. 555时基电路的应用实验结果通过将555时基电路应用于脉冲发生器和定时器电路中，我们成功实现了不同功能的电路设计。

脉冲发生器可以产生稳定的脉冲信号，其频率和占空比可以通过调节电路参数来控制。

定时器电路可以在预设的时间段内控制其他电路的工作状态。

五、实验结论通过本次实验，我们了解了555时基电路的工作原理和应用特点。

时基电路及其应用实验报告一、实验目的本次实验旨在深入了解时基电路的工作原理、特性以及其在实际应用中的多种功能。

通过实验操作和数据分析，掌握时基电路的使用方法，培养实际动手能力和电路分析能力。

二、实验原理1、时基电路概述时基电路是一种能够产生精确时间间隔的集成电路，最常见的时基电路是 555 定时器。

它由分压器、比较器、RS 触发器和输出级等部分组成。

2、 555 定时器的工作原理555 定时器的工作电压范围较宽，在 45V 18V 之间。

其内部的两个比较器将电源电压进行分压，分别与外部输入的控制电压进行比较，从而决定 RS 触发器的状态，进而控制输出端的电平。

3、时基电路的基本工作模式单稳态模式：在触发信号作用下，输出一个固定宽度的脉冲。

多谐振荡器模式：产生一定频率的方波信号。

施密特触发器模式：对输入信号进行整形和变换。

三、实验器材1、 555 定时器芯片2、电阻、电容若干3、示波器4、电源5、面包板6、导线若干四、实验步骤1、单稳态电路实验按照电路图在面包板上搭建单稳态电路，选择合适的电阻和电容值。

给触发端施加一个触发信号，用示波器观察输出端的脉冲宽度。

改变电阻或电容的值，观察脉冲宽度的变化，并记录相关数据。

2、多谐振荡器实验搭建多谐振荡器电路，选择合适的电阻和电容值。

用示波器观察输出端的方波信号，测量其频率和占空比。

调整电阻或电容的值，研究频率和占空比的变化规律。

3、施密特触发器实验构建施密特触发器电路，输入不同幅度和形状的信号。

用示波器观察输入和输出信号的波形，分析施密特触发器的整形效果。

五、实验数据及分析1、单稳态电路当电阻 R ＝10kΩ，电容 C ＝01μF 时，触发后输出脉冲宽度约为11ms。

增大电阻值，脉冲宽度增加；减小电容值，脉冲宽度减小。

2、多谐振荡器R1 ＝10kΩ，R2 ＝100kΩ，C ＝001μF 时，输出方波频率约为5kHz。

增大电容值，频率降低；改变电阻比值，频率和占空比均发生变化。

555时基电路及其应用实验报告总结引言555时基电路是一种广泛应用于电子系统中的定时器电路，其简单可靠的特点使得其成为电子工程师们经常使用的电路之一。

在本次实验中，我们将学习555时基电路的基本原理和应用，并利用实验的方法来进一步了解其特性和应用。

实验目的1. 了解555时基电路的基本原理和特点；2. 学习555时基电路的应用；3. 掌握555时基电路的实际电路设计和调试能力。

实验原理555时基电路是一种基于电容充放电周期的定时器电路，由控制电压，比较电压和输出电压三个部分组成。

在充电过程中，电容通过R1和R2两个电阻器来充电，当电容电压达到比较电压时，输出从高电平变为低电平，此时电容通过R2和输出端的电阻放电。

当电容电压低于比较电压时，输出从低电平变为高电平，电容重新开始充电，这样就形成了一个基于电容充放电周期的定时器电路。

实验材料1. 555时基电路芯片2. 电阻器3. 电容器4. LED灯5. 面包板等实验工具实验步骤1. 将555时基电路芯片插入面包板上；2. 连接电阻器和电容器，并将它们与555时基电路芯片的引脚相连；3. 将LED灯连接到555时基电路芯片的输出端；4. 通过调节电阻器和电容器来改变555时基电路的输出频率和占空比。

实验结果通过实验，我们成功地设计和调试了一个基于555时基电路的LED 闪烁电路，其输出频率和占空比可以通过调节电阻器和电容器来进行调整。

此外，我们还完成了一些其他应用的实验，例如555时基脉冲发生器，555时基呼吸灯等。

结论本次实验通过学习555时基电路的基本原理和应用，掌握了555时基电路的实际电路设计和调试能力。

我们成功地设计和调试了一个基于555时基电路的LED闪烁电路，并完成了其他应用实验。

555时基电路的优点在于其简单可靠，广泛应用于电子系统中，为电子工程师们提供了强大的工具。

《数字电路》555时基电路实验一、实验目的1、掌握555时基电路的结构和工作原理，学会对此芯片的正确使用。

2、学会分析和测试用555时基电路构成的多谐振荡器、单稳态触发器、R-S触发器等三种典型电路。

二、实验原理实验所用的555时基电路芯片为NE556，同一芯片上集成了二个各自独立的555时基电路，各管脚的功能简述如下（参见图12-1和图12-2）:，输出端OUT端呈低电平，DIS端导通。

TH：高电平触发端，当TH端电压大于2/3VCCTR：低电平触发端，当TR端电平小于1/3V CC时，输出端OUT端呈高电平，DIS端开断。

DIS：放电端，其导通或关断，可为外接的RC回路提供放电或充电的通路。

R：复位端，R=0时，OUT端输出低电平，DIS端导通。

该端不用时接高电平。

VC：控制电压端，VC接不同的电压值可改变TH、TR的触发电平值，其外接电压值，该端不用时，一般应在该端与地之间接一个电容。

范围是0～VCCOUT：输出端。

电路的输出带有缓冲器，因而有较强的带负载能力，可直接推动TTL、CMOS电路中的各种电路和蜂鸣器等。

：电源端。

电源电压范围较宽，TTL型为+5V～+16V，CMOS型为+3～+18V，本实验 VCC= +5V。

所用电压VCC芯片的功能如表12-1所示，管脚如图12-1所示，功能简图如图12-2所示。

表12-1图12-1 时基电路芯NE556管脚图图12-2 时基电路功能简图图12-3 测试接线图图12-4 多谐振荡电路555时基电路的应用十分广泛，在波形产生、变换、测量仪表、控制设备等方面经常用到。

采用555时基电路构成的多谐振荡器、单稳态触发器和R-S触发器的电路分别见图12-4、图12-6和图12-7。

由555时基电路构成的多谐振荡器的工作原理是：利用电容充放电过程中电容电压的变化来改变加在高低电平触发端的电平的变化，使555时基电路内RS触发器的状态置“1”、置“0”，从而在输出端获得矩形波。

555时基电路实验报告555时基电路实验报告引言：555时基电路是一种常用的集成电路，广泛应用于各种电子设备中。

本实验旨在通过实际操作，深入了解555时基电路的工作原理和应用。

一、实验目的本实验的主要目的是掌握555时基电路的基本原理和使用方法，通过实验验证其工作性能，并了解其在各种电子设备中的应用。

二、实验器材和材料1. 555时基电路集成电路芯片2. 电源3. 电阻、电容等元器件4. 示波器5. 连接线等实验器材三、实验步骤1. 按照电路图连接电路，将555时基电路芯片与其他元器件连接好。

2. 接通电源，调节电源电压，使其满足555时基电路的工作要求。

3. 使用示波器观察555时基电路的输出波形，并记录相关数据。

4. 调节电阻、电容等元器件的数值，观察555时基电路的输出波形的变化，并记录相关数据。

5. 分析实验结果，总结555时基电路的特点和应用。

四、实验结果与分析通过实验观察和数据记录，我们得到了不同电阻、电容数值下555时基电路的输出波形。

根据实验结果，我们可以得出以下结论：1. 555时基电路的输出波形可以通过调节电阻和电容的数值来控制。

2. 当电阻或电容数值增大时，输出波形的周期变长，频率变低；反之，周期变短，频率变高。

3. 555时基电路的输出波形可以是方波、正弦波等不同形式，具有较高的稳定性和可调性。

4. 555时基电路可以广泛应用于脉冲发生器、定时器、频率计等各种电子设备中。

五、实验总结通过本次实验，我们深入了解了555时基电路的工作原理和应用。

通过实际操作，我们掌握了调节电阻和电容数值来控制555时基电路输出波形的方法。

我们还了解到555时基电路具有较高的稳定性和可调性，适用于各种电子设备中的时序控制和频率调节。

通过实验，我们对于电路的原理和实际应用有了更深入的理解。

六、实验中的问题与改进在实验过程中，我们遇到了一些问题，例如电路连接错误、示波器读数不准确等。

这些问题在实验中及时得到了解决，但在以后的实验中，我们需要更加仔细地检查电路连接，确保实验结果的准确性。

555时基电路实验报告555时基电路实验报告引言：555时基电路是一种非常常见和实用的电子元件，广泛应用于各种电子设备和电路中。

本实验旨在通过实际操作和观察，深入了解555时基电路的工作原理和应用。

一、实验目的：1. 了解555时基电路的基本原理；2. 掌握555时基电路的实际应用；3. 学会使用实验仪器和测量工具。

二、实验器材和仪器：1. 555时基电路芯片；2. 电源；3. 示波器；4. 电阻、电容等元件。

三、实验步骤：1. 连接电路：按照实验指导书上的电路图，将555时基电路芯片、电源、电阻和电容等元件连接起来。

2. 调整参数：根据实验指导书上的要求，调整电阻和电容的数值，以改变电路的工作频率和占空比。

3. 运行实验：打开电源，观察555时基电路的输出波形，并使用示波器进行实时监测和测量。

4. 记录数据：记录不同参数下的电路输出波形、频率和占空比等数据。

四、实验结果和分析：通过实验，我们观察到555时基电路在不同参数设置下的工作情况。

当电阻和电容的数值变化时，电路的频率和占空比也会相应改变。

我们可以通过调整这些参数，实现对555时基电路的频率和占空比的控制。

进一步分析发现，555时基电路的输出波形可以是方波、正弦波或者其他形态的波形，具体取决于电路的参数设置和连接方式。

通过改变电路的设计和元件的选择，我们可以根据实际需求，实现不同形态的波形输出。

此外，我们还发现555时基电路具有较高的稳定性和精度。

在实验过程中，我们可以通过示波器对电路输出进行实时监测和测量，从而验证电路的稳定性和准确性。

五、实验总结：通过本次实验，我们深入了解了555时基电路的工作原理和应用。

我们学会了使用实验仪器和测量工具，掌握了调整电路参数和观察波形的方法。

555时基电路作为一种常见的电子元件，具有广泛的应用前景。

它可以用于脉冲发生器、频率计、计时器等各种电子设备中。

同时，555时基电路还可以与其他电子元件和模块结合使用，实现更复杂的电路功能。

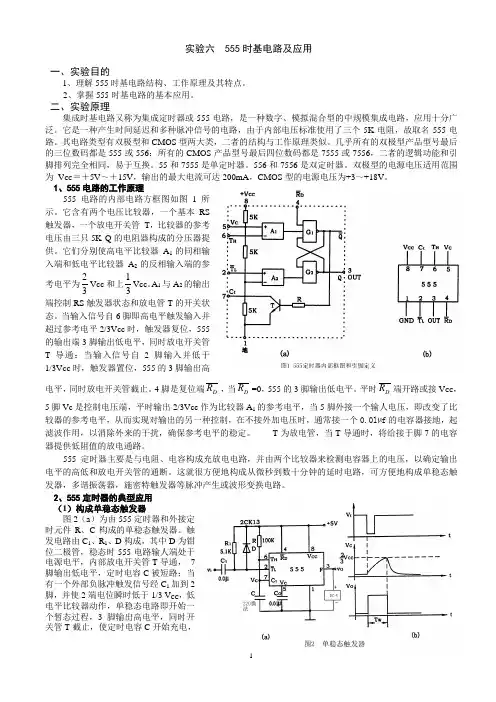

实验六 555时基电路及应用一、实验目的1、理解555时基电路结构、工作原理及其特点。

2、掌握555时基电路的基本应用。

二、实验原理集成时基电路又称为集成定时器或555电路，是一种数字、模拟混合型的中规模集成电路，应用十分广泛。

它是一种产生时间延迟和多种脉冲信号的电路，由于内部电压标准使用了三个5K 电阻，故取名555电路。

其电路类型有双极型和CMOS 型两大类，二者的结构与工作原理类似。

几乎所有的双极型产品型号最后的三位数码都是555或556；所有的CMOS 产品型号最后四位数码都是7555或7556，二者的逻辑功能和引脚排列完全相同，易于互换。

55和7555是单定时器。

556和7556是双定时器。

双极型的电源电压适用范围为 V CC ＝＋5V ～＋15V ，输出的最大电流可达200mA ，CMOS 型的电源电压为+3～+18V 。

1、555电路的工作原理555电路的内部电路方框图如图1所示。

它含有两个电压比较器，一个基本 RS触发器，一个放电开关管 T ，比较器的参考电压由三只5K Q 的电阻器构成的分压器提供。

它们分别使高电平比较器A 1的同相输入端和低电平比较器A 2的反相输入端的参考电平为32Vcc 和上31Vcc 。

A 1与A 2的输出端控制RS 触发器状态和放电管T 的开关状态。

当输入信号自6脚即高电平触发输入并超过参考电平2/3Vcc 时，触发器复位，555的输出端3脚输出低电平，同时放电开关管T 导通：当输入信号自2脚输入并低于1/3Vcc 时，触发器置位，555的3脚输出高电平，同时放电开关管截止。

4脚是复位端D R ，当D R =0，555的3脚输出低电平。

平时D R 端开路或接V CC ， 5脚Vc 是控制电压端，平时输出2/3Vcc 作为比较器A 1的参考电平，当5脚外接一个输人电压，即改变了比较器的参考电平，从而实现对输出的另一种控制，在不接外加电压时，通常接一个0.0l µf 的电容器接地，起滤波作用，以消除外来的干扰，确保参考电平的稳定。

555时基电路实验报告实验七555时基电路的应用实验七555时基电路的应用一、实验目的1．掌握555时基电路的结构和工作原理，学会对此芯片的正确使用；2．学会分析和测试用555时基电路构成的单稳态触发器、多谐振荡器。

二、实验仪器1．双踪示波器2．数字万用表3．数字学习机三、预习要求1．复习555时基电路的功能及参数；2．复习多谐振荡电路及单稳态触发器电路的功能；3．熟悉555时基电路构成的多谐振荡电路及单稳态触发器电路；4．复习单稳态触发器的脉冲宽度Tw、多谐振荡器振荡周期T、振荡频率fo和占空比D的估算公式。

四、实验内容及要求1．由555构成的单稳态触发器，实验电路如图7．1所示。

其中，RP=10K，C=0.047uF。

图7．1 单稳态触发器（1）在单稳态触发器的输入端接入频率f＝25KHz的连续脉冲信号Ui，用双踪示波器观察输出信号Uo、Uc及Ui 的波形并记录之，注意对应关系。

（2）调节电位器，改变Rp的阻值，观察输出电压Uo和电容上电压Uc的波形变化情况及对脉冲宽度Tw的影响，并做好记录。

2．由555构成的多谐振荡器实验电路如图7．2所示。

其中，R1=1K，R2=3.3K，C=0.022uF。

图7．2 多谐振荡器（1）用示波器观察输出电压Uo和电容上电压Uc的波形并绘出；（2）改变更换R、C的数值，观察输出波形的变化情况，R、C变化对脉冲宽度Tw、振荡周期T、振荡频率fo和占空比D的影响。

*3．如图7．3所示电路是救护车扬声器发声电路。

在图中给定的电路参数下，试完成图7．3 救护车扬声器发声模拟电路（1）估算扬声器发声的高、低音的持续时间；（2）试验该电路；（3）将右侧555的4脚断开，然后接电源正极，5脚断开后接左侧555的输出端，重新试验电路。

五、实验报告1．整理所纪录的各实验有关波形,并进行定性分析；2．总结电路参数对单稳态触发器和多谐振荡器的影响。

555时基电路实验说明：555定时电路是模拟—数字混合式集成电路。

555定时电路分为双极型和CMOS两种，其结构和原理基本相同。

从结构上看，555定时电路由2个比较器、1个基本RS触发器、1个反相缓冲器、1个三极管管和3个5kΩ电阻组成分压器组成，因此命名555定时电路。

NE556为双时基电路，管脚图如下：四、实验内容及步骤1.利用NE556构成多谐振荡器按原理图接线，用双踪示波器观察输出波形2.利用NE556构成单稳态触发器电路按原理图接线，用双踪示波器观察输出波形制作的D类放大器时基集成电路NE555应用老铎D类放大器具有体积小、效率高的特点。

这里介绍一个用555电路制作的简易D类放大器。

它是利用555电路构成一个可控的多谐振荡器，音频信号输入到控制端得到调宽脉冲信号（如图），基本能满足一般的听音要求。

制作的D类放大器时基集成电路NE555应用，输出的音质和L 、C3有很大关系。

我们知道D类放大器具有体积小、效率高的特点。

这里介绍一个用555电路制作的简易D类放大器。

它是利用555电路构成一个可控的多谐振荡器，音频信号输入到控制端得到调宽脉冲信号（如图），基本能满足一般的听音要求。

由IC 555和R1、R2、C1等组成100KHz可控多谐振荡器，占空比为50%，控制端5脚输入音频信号，3脚便得到脉宽与输入信号幅值成正比的脉冲信号，经L、C3接调、滤波后推动扬声器。

时基集成电路555并不是一种通用型的集成电路，但它却可以组成上百种实用的电路，可谓变化无穷，故深受人们的欢迎。

555时基电路具有以下几个特点：（1）555时基电路，是一种将模拟电路和数字电路巧妙结合在一起的电路；（2）555时基电路可以采用4．5～15V的单独电源，也可以和其它的运算放大器和TTL电路共用电源；（3）一个单独的555时基电路，可以提供近15分钟的较准确的定时时间；（4）555时基电路具有一定的输出功率，最大输出电流达200mA，可直接驱动继电器、小电动机、指示灯及喇叭等负载。

555定时器时基电路的实验一、实验目的1、熟悉555时基电路逻辑功能的测试方法。

2、熟悉555时基电路的工作原理及其应用。

二、实验仪器及设备1、数字逻辑实验箱DSB-3 1台2、万用表1只3、双踪示波器XJ4328/XJ4318 1台4、元器件：NE555 1块1.2K电位器1只电阻、电容、导线若干三、实验线路四、实验内容1、555时基电路逻辑功能测试（1）按图12-1接线，将R端接实验箱的逻辑电平开关，输出端OUT和放电管输出端DIS分别接LED 电平显示，检查无误后，方可进行测试。

（注：放电管导通时灯灭，放电管截止时灯亮）（2）按表12-1进行测试，改变R W 1和R W 2的阻值，观察状态是否改变。

（3）按表12-2测试，将结果记录下来，用万用表测出TH和TR端的转换电压，为3.3V 和1.7V，与理论值2/3 Vcc和1/3Vcc比较，是一致的。

（注：表中某步骤若状态未转换，转换电压一栏填X）2、555时基电路的应用用555时基电路设计一个多谐振荡器，频率为1KHZ。

用示波器观察得到的矩形波。

五、实验结果分析（回答问题）总结555时基电路的逻辑功能：有两个触发端，分别为高触发置0和低触发置1，触发电平分别为2/3 Vcc 和1/3Vcc，可利用触发端来实现相应的0、1状态。

回答思考题1、555时基电路的端分别采用高触发、低触发、低电平有效的触发方式。

2、555时基电路中，CO端为基准电压控制端，当悬空时，触发电平分别为2/3 Vcc和1/3Vcc；当接固定电平时，触发电平分别为Vco和1/2Vco。

3、若电路图12-1中电源电压采用+12V，则表12-2中数据相同，转换电压变为：4V 和8V。

此时输出OUT的高、低电平为10V、0.3V。

第8章脉冲波形的产生与整形电路8.1集成逻辑门构成的脉冲单元电路脉冲信号是数字电路中最常用的工作信号。

脉冲信号的获得经常采用两种方法：一是利用振荡电路直接产生所需的矩形脉冲。

这一类电路称为多谐振荡电路或多谐振荡器；二是利用整形电路,将已有的脉冲信号变换为所需要的矩形脉冲。

这一类电路包括单稳态触发器和施密特触发器。

这些脉冲单元电路可以由集成逻辑门构成,也可以用集成定时器构成。

8.1.1自激多谐振荡器习惯上又把矩形波振荡器叫做多谐振荡器。

多谐振荡器通常由门电路和基本的RC电路组成。

多谐振荡器一旦振荡起来后,电路没有稳态,只有两个暂稳态,它们在作交替变化,输出矩形波脉冲信号,因此它又被称作无稳态电路。

1.用门电路组成的多谐振荡器多谐振荡器常由TTL门电路和CMOS门电路组成。

由于TTL门电路的速度比CMOS 门电路的速度快, 故TTL门电路适用于构成频率较高的多谐振荡器,而CMOS门电路适用于构成频率较低的多谐振荡器。

(1)由TTL门电路组成的多谐振荡器由TTL门电路组成的多谐振荡器有两种形式：一是由奇数个非门组成的简单环形多谐振荡器；二是由非门和RC延迟电路组成的改进环形多谐振荡器。

①简单环形多谐振荡器(a) (b)图8－1 由非门构成的简单环形多谐振荡器把奇数个非门首尾相接成环状,就组成了简单环形多谐振荡器。

图8－1（ａ）为由三个非门构成的多谐振荡器。

若uo 的某个随机状态为高电平,经过三级倒相后,uo 跳转为低电平,考虑到传输门电路的平均延迟时间tpd,uo 输出信号的周期为8tpd 。

图8－1（ｂ）为各点波形图。

简单环形多谐振荡器的振荡周期取决于tpd,此值较小且不可调,所以,产生的脉冲信号频率较高且无法控制,因而没有实用价值。

改进方法是通过附加一个RC 延迟电路,不仅可以降低振荡频率,并能通过参数 R 、C 控制振荡频率。

② RC 环形多谐振荡器如图8－2所示,RC 环形多谐振荡器由3个非门（G1、G2、G3）、两个电阻（R 、RS ）和一个电容C 组成。

555 时基电路及其应用实验报告 -回复一、实验目的本次实验的主要目的是学习和掌握555时基电路的特性和应用。

在实验中，我们将学习如何设计各种555电路，并且对其进行实验验证，以进一步了解555时基电路的工作原理和应用特性。

二、实验原理555时基电路是一种非常常见的集成电路，由于其具有稳定、多功能和低成本等特点，因此被广泛应用于各种电子产品中。

在555时基电路中，有三个主要引脚，分别为GND、Vcc和OUT。

其中GND是地线，Vcc 是电源正极，而OUT则是输出端。

555时基电路包含两个比较器和一个RS锁存器，它的工作原理主要是通过内部RC振荡电路和比较器的比较作用，使输出产生周期性的正弦波形信号或方波信号。

RC振荡电路是由一个电容和一个电阻构成的，通过调整电容和电阻的大小，可以控制555时基电路的振荡频率。

而比较器则用于判断输出信号的状态，一般来说，当正弦波形信号的振幅大于参考电压时，输出为高电平，反之则为低电平。

RS锁存器则用于控制555时基电路输出的状态，当RS锁存器的S端输入高电平时，输出为高电平，当R端输入高电平时，输出为低电平。

而如果S和R端都输入高电平，输出则会变成不确定状态。

基于以上原理，我们可以设计出各种不同类型的555电路，包括定时器、频率计、脉冲发生器、电压控制振荡器、触发调制器等等，具体实验方法和设计流程如下。

三、实验方法1. 实验材料和设备（1）555芯片一个（2）0.1μF电容两个（3）2.2μF电容一个（4）10kΩ电阻一个（5）100kΩ电阻一个（6）10kΩ变阻器一个（7）LED灯一个（8）开关一个（9）220V AC电源一个（10）电源线和测试线若干（11）面包板一个2. 实验步骤实验1. 单稳态触发器电路实验（1）将555芯片插入面包板，将其Vcc脚位连接到电源正极，将GND脚位连接到地线。

（2）将2.2μF电容连接到555芯片的第6脚和GND之间。

（3）将一个10kΩ电阻连接到555芯片的第6脚和第7脚之间。

XXXXXX实验报告学院：专业：班级：成绩：姓名：学号：组别：组员：实验地点：实验日期：指导教师签名：实验八项目名称：555时基电路及其应用一、实验目的1、熟悉555型集成时基电路结构、工作原理及其特点2、掌握555型集成时基电路的基本应用二、实验设备1、数字电路实验箱2、数字示波器3、信号发生器4、 555×2 2CK13×2 电位器、电阻、电容若干三、实验内容及步骤1、多谐振荡器按图8－3接线，用双踪示波器观测vc 与vo的波形，并简要画出vc与vo的波形，测定频率。

（信号周期理论计算公式：T＝tw1＋tw2， tw1＝0.7(R1＋R2)C， tw2＝0.7R2C）表8-2 多谐振荡器实验数据Vs黄色 Vo蓝色2、施密特触发器按图8－6接线，输入信号由信号发生器提供，预先调好vS的频率为1KHz，接通电源，逐渐加大vS 的幅度，观测输出波形，简要画出vS和v o的波形，依照图8-7，测绘电压传输特性。

四、实验总结分析、总结555集成芯片实验结果：T＝tw1＋tw2， tw1＝0.7(R1＋R2)C， tw2＝0.7R2C已知555电路要求R1 与R2 均应大于或等于1KΩ，但R1＋R2应小于或等于3.3MΩ本实验中，R1及R2均取5.1KΩ，C为0.1u。

由已知数据可以演算出理论值即信号周期为107.1 us，高电平持续时间为71.4 us，低电平持续时间为35.7 us。

通过软件仿真可得相关测量数据。

即即信号周期为106.756 us，高电平持续时间为71.212 us，低电平持续时间为36.102 us。

555定时器主要是与电阻、电容构成充放电电路，并由两个比较器来检测电容器上的电压，以确定输出电平的高低和放电开关管的通断。

这就很方便地构成从微秒到数十分钟的延时电路，可方便地构成单稳态触发器，多谐振荡器，施密特触发器等脉冲产生或波形变换电路。

555触摸定时开关集成电路IC1是一片555定时电路，在这里接成单稳态电路。

平时由于触摸片P端无感应电压，电容C1通过555第7脚放电完毕，第3脚输出为低电平，继电器KS释放，电灯不亮。

当需要开灯时，用手触碰一下金属片P，人体感应的杂波信号电压由C2加至555的触发端，使555的输出由低变成高电平，继电器KS吸合，电灯点亮。

同时，555第7脚内部截止，电源便通过R1给C1充电，这就是定时的开始。

当电容C1上电压上升至电源电压的2/3时，555第7脚道通使C1放电，使第3脚输出由高电平变回到低电平，继电器释放，电灯熄灭，定时结束。

定时长短由R1、C1决定：T1=1.1R1*C1。

按图中所标数值，定时时间约为4分钟。

D1可选用1N4148或1N4001。

单电源变双电源电路附图电路中，时基电路555接成无稳态电路，3脚输出频率为20KHz、占空比为1：1的方波。

3脚为高电平时，C4被充电；低电平时，C3被充电。

由于VD1、VD2的存在，C3、C4在电路中只充电不放电，充电最大值为EC，将B端接地，在A、C两端就得到+/-EC的双电源。

本电路输出电流超过50mA。

简易催眠器时基电路555构成一个极低频振荡器，输出一个个短的脉冲，使扬声器发出类似雨滴的声音（见附图）。

扬声器采用2英寸、8欧姆小型动圈式。

雨滴声的速度可以通过100K电位器来调节到合适的程度。

如果在电源端增加一简单的定时开关，则可以在使用者进入梦乡后及时切断电源。

直流电机调速控制电路这是一个占空比可调的脉冲振荡器。

电机M是用它的输出脉冲驱动的，脉冲占空比越大，电机电驱电流就越小，转速减慢；脉冲占空比越小，电机电驱电流就越大，转速加快。

因此调节电位器RP的数值可以调整电机的速度。

如电极电驱电流不大于200mA时，可用CB555直接驱动；如电流大于200mA，应增加驱动级和功放级。

图中VD3是续流二极管。

在功放管截止期间为电驱电流提供通路，既保证电驱电流的连续性，又防止电驱线圈的自感反电动势损坏功放管。

2.7 555时基电路及设计1．实验目的（1）掌握555时基电路的结构和工作原理，学会对此芯片的正确使用。

（2）学会分析和测试用555时基电路构成的多谐振荡，单稳态触发器两种典型电路。

2．实验仪器设备（1）数字电路实验箱。

（2）数字万用表。

（3）双踪示波器。

（4）NE555定时器 1片二极管1N4148 2个电位器1K、10K、100K 各一只电阻510Ω、1K、2K、5K1、6K2、10K、12K、15K、20K、51K、100K 各一只电容 3300PF、6800PF、0.01uF、O.01uF、0.1uF、1uF、10uF、47uf、100uF 各一只3．预习（1）复习NE555芯片的结构和工作原理。

（2）复习NE555芯片结构图和管脚图。

（3）复习实验所用的相关原理。

（4）按要求设计实验中的各电路。

4．实验原理（1）555时基电路（集成定时器电路）。

所有内部参考电压使用了3个5kΩ的电阻分压，都称为555集成定时器。

555电路是一种数字和模拟混合型的中规模集成电路,它能产生时间延迟和多种脉冲信号,应用十分广泛。

（2）555定时器的结构图及原理。

555定时器含有3个分压电阻和两个高、低电平电压比较器C1、C2,一个基本RS触发器，一个放电开关管T。

高电平比较器C1的同相输入端参考电平为2VCC/3,低电平比较器C2的反相输入端的参考电平为VCC/3，C1与C2的输出端控制基本RS触发器状态和放电管开关状态。

当输入信号自6管脚输入并超过参考电平2VCC/3时,触发器置0，定时器的输出端3管脚输出低电平,同时放电开关管导通；当输入信号自2管脚输入并低于VCC/3时,触发器置1,定时器的3管脚输出高电平,同时放电开关管截止。

复位端为零是电路被复位，平时复位端开路。

VC是外接控制电压输入端(5管脚),当VC外接一个输入电压时，则改变比较器的参考电压(UT+＝UVC, UT-＝UVC/2)；不接外加电压时,通常接一个0.01µF的电容器到地,起滤波作用,以消除外来干扰,确保参考电平的稳定。
