镀锌钢管沟槽式连接施工作业指导书示范文本

镀锌钢管沟槽施工方案断管和滚槽1)按所需管材长度，用贝根公司提供的专用滚槽机断管。

保证断口端面与管材轴线垂直，切斜度DN50以下管不大于2°，DN60以上管不大于1.5 并去掉毛刺飞边。

2)压槽时应根据不同规格的管材选择相应的滚轮，并按压槽尺寸表滚出沟槽。

槽距以预装完卡环、垫圈、密封环后，管接头端面与径向密封环紧贴，且卡环、垫圈、密封环无缝隙为理想槽距。

在管材滚槽时需使用内置滚轮。

压槽尺寸表(mm)注:焊法兰式结构另有操作规范说明；FJK50（卡环式法兰接口件）滚槽距端面距离为11.5±0.5mm。

3)压槽和切断时，进刀不能太快，手柄每转进给量不大于0.1mm。

如果进刀太快，可能导致个别管材出现变形和破裂。

装管1)装管前必须去掉管材连接部位的复膜层。

2)检查接头各附件是否齐全。

3)对DN50及以下规格管件，按管件“装配说明书”附图所示顺序，将螺母、卡环、垫圈、密封圈依次装在管材上，插入管件承插孔底部，然后用专用扳手将螺母拧紧。

在拧紧螺母时注意防止管材旋转。

4)补芯BX20—50安装，补芯与管件配套使用密封圈配合，置入管件承插孔内拧紧管件螺母即可。

5)对DN65以上的大管件连接时，先将接口、卡环、垫圈、密封圈套在管材上，然后与管件主体件连接，拧紧螺栓。

拧紧螺栓时应对角同时紧固，防止偏斜造成密封不严。

设置管卡1)管道安装时，应按要求设置固定支架进行固定，支架安装位置准确，每个管件两端都应设置支架；敷设应平整、牢固；与管道接触应紧密，但不得损伤管道表面，可用橡皮垫作为保护；贝根管支架的支撑间距不得大于下表的规定（以管件为基准点）。

如因施工环境受限制，施工方可适当调节支架敷设位置与数量。

支架的最大安装间距（mm）注：①在管件较多处可适当缩短支撑间距。

②支架材料一般为槽钢或角铁。

2)在连接三通、弯头、阀门、给水栓及各个配水点等受力处，必须采用固定支架固定。

管卡与管件之间的距离不得大于管材直径的四倍。

镀锌钢管连接施工方案1. 引言镀锌钢管是一种广泛应用于建筑、工业和农业领域的管材，其具有耐腐蚀、耐高温和强度高等特点，因此在连接施工过程中要特别注意操作，以确保连接的牢固性和密封性。

本文档旨在提供一种基本的镀锌钢管连接施工方案，以帮助施工人员正确、安全地进行连接操作。

2. 施工工具清单在进行镀锌钢管连接施工之前，我们需要准备以下工具：•手锤•手电钻•锯齿锉•扳手•封管胶•铁锤3. 施工步骤3.1 准备工作在开始连接施工之前，进行以下准备工作：1.将需要连接的镀锌钢管进行清洁，确保表面无尘、无油污。

2.检查管道连接口的尺寸和形状是否合适，必要时进行修整。

3.准备好所需工具和材料。

根据需要将镀锌钢管切割为所需长度。

使用管道切割器进行切割，注意保持切口平整光滑。

3.3 去除锈蚀使用锯齿锉将镀锌钢管管口和接头处的锈蚀层去除，以确保涂层附着良好。

3.4 进行连接连接镀锌钢管的常用方法有螺纹连接和焊接连接。

下面介绍两种连接方法的具体操作：3.4.1 螺纹连接1.根据管道尺寸，选择合适规格的螺纹连接件。

2.在管道连接口涂抹一层封管胶，以增强密封性。

3.将螺纹连接件旋入管道连接口，使用扳手旋紧，直至紧密连接。

3.4.2 焊接连接1.使用手电钻在连接处打磨出清晰的焊接坡口。

2.将焊接口进行处理，清洁焊接区域，确保无油污和杂质。

3.进行焊接操作，确保焊接接头牢固、均匀。

3.5 检查和测试连接完成后，进行以下检查和测试：1.检查连接部位的紧密度和连接件的稳固性。

2.进行压力测试，检测是否有泄漏现象。

3.观察是否有明显的渗漏现象，如有发现，及时修复。

4. 安全注意事项在进行镀锌钢管连接施工时，需注意以下安全事项：•使用工具时要戴好防护手套和护目镜，确保施工人员的人身安全。

•操作时要遵循操作规程，严禁擅自改变连接方式。

•在进行焊接操作时，应确保通风良好，并采取相应的防护措施，以防止有害气体的吸入。

5. 结论本文档介绍了一种基本的镀锌钢管连接施工方案。

***工程作业指导书***工程有限公司2021年4月管道安装作业指导书管道敷设一、沟槽开挖1、管道沟槽的开挖应按照图纸所提坐标位置和标高进行，不允许挖到设计标高以下。

2、沟槽的开挖边坡应按图纸要求。

3、开挖时，若遇到雨季或流砂，可酌情加大边坡或用挡板支撑。

4、管道基础在开挖时发现人工土、淤泥、或流砂，必须同时设计单位进行处理。

5、沟槽的开挖底宽须满足管外壁与沟底边线之距离 b 值不应小于下列值。

6、沟槽开挖完毕后，任何情况下不允许长时间积水，并应有防止浮管的措施。

7、管道应敷在砂砾石垫层上，砾石粒径不得大于 30 毫米，砾石含量不大于 30%，其厚度应大于或等于 0.1(1+DN)米，并不大于 0.3 米。

二、沟槽的回填1、管道安装完毕后，应尽快试压回填，回填前应排干沟槽内积水，进行管道严密性试验。

2、回填时，在管道两侧和管顶 0.5 米以上的回填土，应采用原土（当原土为流砂、亚粘土、石块、冻土等应考虑换土），回填土中不得掺有碎块、石块和大于 100 毫米的坚实土块，管道两侧应同时对称回填，并严格分层夯实，压实系数0.95，且不得损坏管子的防腐层，沟槽其余部分也应分层夯实，压实系数0.95，并应符合“建筑安装工程施工及验收规范”的有关要求，分层夯实时，其虚铺厚度按下列固定考虑。

采用动力打夯机械时，不大于 0.3 米。

采用人工打夯时，不大于 0.2 米。

3、位于管道或其他构筑物下的管道回填要求应根据设计特殊要求执行。

4、沟槽开挖示意图。

H管道安装一、管道安装前应做好以下施工准备：1、技术准备：认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。

参看有关专业设备图，核对各种管道的坐标、标高是否有交叉，管道排列所用的空间是否合理。

有问题及时与设计和有关人员研究解决，办好变更洽商记录。

2、施工现场的准备：管道施工现场设备的原则是力求方便施工、保证安全。

（1）按照防火要求安排设置施工指挥部办公室、作业工棚、检修用的大型机具及材料的堆放场。

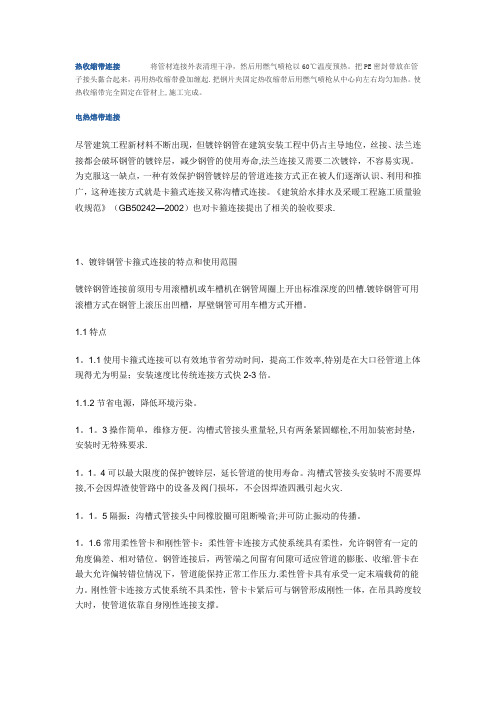

热收缩带连接将管材连接外表清理干净，然后用燃气喷枪以60℃温度预热。

把PE密封带放在管子接头黏合起来，再用热收缩带叠加缠起.把钢片夹固定热收缩带后用燃气喷枪从中心向左右均匀加热。

使热收缩带完全固定在管材上,施工完成。

电热熔带连接尽管建筑工程新材料不断出现，但镀锌钢管在建筑安装工程中仍占主导地位，丝接、法兰连接都会破坏钢管的镀锌层，减少钢管的使用寿命,法兰连接又需要二次镀锌，不容易实现。

为克服这一缺点，一种有效保护钢管镀锌层的管道连接方式正在被人们逐渐认识、利用和推广，这种连接方式就是卡箍式连接又称沟槽式连接。

《建筑给水排水及采暖工程施工质量验收规范》（GB50242—2002）也对卡箍连接提出了相关的验收要求.1、镀锌钢管卡箍式连接的特点和使用范围镀锌钢管连接前须用专用滚槽机或车槽机在钢管周圈上开出标准深度的凹槽.镀锌钢管可用滚槽方式在钢管上滚压出凹槽，厚壁钢管可用车槽方式开槽。

1.1特点1。

1.1使用卡箍式连接可以有效地节省劳动时间，提高工作效率,特别是在大口径管道上体现得尤为明显；安装速度比传统连接方式快2-3倍。

1.1.2节省电源，降低环境污染。

1。

1。

3操作简单，维修方便。

沟槽式管接头重量轻,只有两条紧固螺栓,不用加装密封垫，安装时无特殊要求.1。

1。

4可以最大限度的保护镀锌层，延长管道的使用寿命。

沟槽式管接头安装时不需要焊接,不会因焊渣使管路中的设备及阀门损坏，不会因焊渣四溅引起火灾.1。

1。

5隔振：沟槽式管接头中间橡胶圈可阻断噪音;并可防止振动的传播。

1。

1.6常用柔性管卡和刚性管卡：柔性管卡连接方式使系统具有柔性，允许钢管有一定的角度偏差、相对错位。

钢管连接后，两管端之间留有间隙可适应管道的膨胀、收缩.管卡在最大允许偏转错位情况下，管道能保持正常工作压力.柔性管卡具有承受一定末端载荷的能力。

刚性管卡连接方式使系统不具柔性，管卡卡紧后可与钢管形成刚性一体，在吊具跨度较大时，使管道依靠自身刚性连接支撑。

第1篇一、项目背景镀锌钢管因其具有良好的耐腐蚀性、机械强度高、施工方便等优点，广泛应用于建筑、市政、石油、化工等行业。

本方案旨在为镀锌钢管的施工提供一套完整、详细的施工流程和技术要求，以确保工程质量和施工安全。

二、施工准备1. 施工人员准备（1）组织施工队伍，确保施工人员具备镀锌钢管施工的相关技能和经验。

（2）对施工人员进行安全教育和技术培训，提高安全意识和施工技能。

2. 材料准备（1）镀锌钢管：根据设计图纸要求，准备符合国家标准的镀锌钢管，确保管道材质、规格、长度、壁厚等符合设计要求。

（2）管道附件：如三通、弯头、法兰、阀门等，均需符合国家标准，确保管道连接的严密性。

（3）焊接材料：根据焊接工艺要求，准备合适的焊条、焊剂等焊接材料。

（4）其他材料：如切割工具、电焊机、气割机、水准仪、线锤等。

3. 施工机械准备（1）切割设备：如等离子切割机、气割机等。

（2）焊接设备：如电弧焊机、气体保护焊机等。

（3）测量设备：如水准仪、线锤等。

（4）其他设备：如手提钻、电锤、扳手等。

4. 施工场地准备（1）施工场地应平整、开阔，满足施工要求。

（2）施工区域应设置明显的警示标志，确保施工安全。

（3）施工材料应堆放整齐，便于施工。

三、施工工艺1. 施工流程（1）施工准备：按照施工方案，准备施工人员、材料、设备等。

（2）管道下料：根据设计图纸要求，对镀锌钢管进行切割、下料。

（3）管道安装：按照设计图纸要求，进行管道安装，包括管道对接、管道附件连接等。

（4）管道焊接：采用合适的焊接工艺，对管道进行焊接。

（5）管道试压：按照设计要求，对管道进行试压，确保管道质量。

（6）管道防腐：对管道进行防腐处理，提高管道的使用寿命。

（7）管道验收：对施工完成的管道进行验收，确保工程质量。

2. 施工工艺（1）管道下料：采用等离子切割机或气割机进行切割，确保切割面平整、垂直。

（2）管道安装：按照设计图纸要求，进行管道对接、管道附件连接等。

镀锌钢管沟槽连接方案镀锌钢管沟槽的特点：1.安装效率高。

沟槽式连接可以有效地节省劳动时间，提高工作效率，特别是在大口径管道上体现得尤为明显，安装速度比传统连接方式快2-3倍。

2.对管子破坏小。

沟槽式连接仅在被连接管道外表面用滚槽机挤压出一个沟槽，可最大限度地保护镀锌层，延长管道的使用寿命，更好地执行国家标准规范。

3.维修简单便捷。

螺纹连接的管网维修时往往是一个漏点要拆一大遍，焊接的管网维修时常常需动用大量施工机具，如电焊机、气割机等，而卡箍式连接只需一把活络扳手可能就解决问题。

4.对环境友好。

沟槽式连接与螺纹连接、焊接相比，对环境的影响微乎其微。

螺纹连接产生的废弃物有冷却用的油、丝屑等，焊接时会产生焊渣及有毒、有害气体等，而沟槽式连接就没有这些废弃物。

连接方案主要有三种，连接方式不同，其施工难易度、性能、施工方法也会不一样，具体如下所示：1、焊接连接：焊接连接是使用得最为广泛的一种，只要将镀锌钢板直接焊接在2根镀锌钢管的连接缝隙位置就可以了，这种连接方式虽然需要消耗更多的时间，但是管道连接质量却是最好的，一旦焊接完毕以后，管道连接位置就不容易出现漏水现象。

2、卡箍沟槽连接：卡箍沟槽连接则是目前比较流行的一种，它施工会简单方便一些，只要将2根镀锌钢管通过加工沟槽的方式，再用卡槽连接在一起就可以了，不过对于卡箍质量的要求会更高一些，若卡箍质量差的话，那么连接处就容易出现漏水现象，为用户带来隐患。

3、法兰连接：法兰连接的连接施工也比较简单，只要使用专门的法兰将2根镀锌钢管连接在一起就可以了，不过法兰使用久了就容易出现损坏、松动等现象，从而导致连接位置漏水，并且法兰的造价一般也比便宜，所以会加大镀锌钢管的连接施工成本。

镀锌钢管沟槽连接作业指导书型号下压轮型号DN80Φ65×25Φ65×25DN100Φ80×25Φ80×25DN125Φ90×25Φ90×25DN150Φ100×25Φ100×25DN200Φ125×25Φ125×25DN250Φ140×25Φ140×255.滚槽操作1）将待滚槽的管子放置在滚槽机上，调整好管子的位置和限位，使其能够稳定地在滚槽机上转动。

2）根据管子的规格选择合适的上下压轮，并将其安装到滚槽机上。

3）调整好油压，开始滚槽，滚槽的深度应根据管道设计要求进行调整。

4）滚槽完成后，及时清理管子上的铁屑和油污，确保管子表面光洁无污染。

6.开孔操作1）根据设计要求，在滚槽处进行开孔，开孔的直径应根据管道设计要求进行调整。

2）使用开孔机进行开孔，开孔深度应适当，以免损坏管子内壁。

3）开孔完成后，及时清理管子上的铁屑和油污，确保管子表面光洁无污染。

7.装配前检查1）检查滚槽和开孔的质量，保证连接的密封性和稳定性。

2）检查管子表面是否有铁屑和油污，如有应及时清理。

3）检查管子的尺寸和形状是否符合要求，如有问题应及时处理。

8.装配安装1）根据设计要求进行装配，注意连接件的选择和安装顺序。

2）在装配过程中，应注意保护管子表面，防止划伤和损坏。

3）装配完成后，应进行压力测试，确保连接的稳定性和密封性。

本文介绍了镀锌钢管沟槽连接的作业指导书，主要包括以下几个方面。

5.滚槽操作首先，用切管机将钢管按所需长度切割，切口应平整，切口处若有毛刺，应用砂轮机打磨平整。

然后，将需加工沟槽的钢管架设在滚槽机和滚槽机尾架上，用水平仪调整滚槽机尾架、滚槽机、钢管处于水平位置。

接着，将钢管端面与滚槽机下滚轮挡板端面贴紧，即钢管与滚槽机下滚轮挡板端面成90度。

最后，启动滚槽机电机，徐徐压下千斤顶，使上压轮均匀滚压钢管至预定的沟槽深度为止，停机。

镀锌钢管沟槽连接作业指导书目录1、适用范围 (1)2、工艺流程 (1)3、安装准备 (1)4、滚槽准备 (1)5、滚槽操作 (2)6、开孔操作 (3)7、装配前检查 (3)8、装配安装 (3)镀锌钢管沟槽连接作业指导书1. 适用范围本作业指导书适用于XX工程-管道安装工程（镀锌钢管沟槽式连接）。

2. 工艺流程安装准备→滚槽准备→滚槽、开孔→装配前检查→装配安装3. 安装准备材料准备:待装管子(符合国家标准)、施工机具、安装脚手架等。

按管路设计要求装好待装管子的支架、托架。

4. 滚槽准备滚槽机是在使用沟槽接头作为管道连接件时，对管子进行预处理的专用工具。

操作原理是利用转动的压轮带动管子转动，管子的径向方向的随动压轮径向施加压力，从而利用压轮的结构在管子的固定位置冷压制一个规定的沟槽。

滚槽机应放置在一块宽敞平整的地方，避免机器在滚槽时震动而影响压槽质量，如机器不水平，则可通过调节地脚螺丝进行调整，直到机器水平为止。

根据管子大小制作好管子支架，要求能上下伸缩，且摆放平整，并能通过支脚螺丝调整水平，管子转动部位要安装轴承。

压制管子时要调试油压，一般压制一个沟槽按如下时间控制：根据管子大小及压制的沟槽深浅调整限位，使压制沟槽深度在规定范围之内;如果压制的管子规格变化时，需重新调整限位。

压轮需要根据管子规格选用，如下表，装上压轮后要检查上下压轮是否对中，如不对中要进行适当调节。

槽加工到管道中-保持尺寸。

启动滚槽机电机，徐徐压下千斤顶，使上压轮均匀滚压钢管至预定的沟槽深度为止，停机。

用游标卡尺、深度尺检查沟槽的深度和宽度等尺寸，确认符合标准要求。

千斤顶卸荷、取出钢管。

6. 开孔操作开孔机是使用于开孔式连接系统的管子预加工工具，使用时将开孔机固定于主管上，启动电源开关，通过环形钻锯在主管上开出所需要的孔。

适用于安装开孔式接头，如机械三通、机械四通等。

电源接通后，启动检查电机及相关部件是否转动灵活，是否有异样的声音，转速是否适当，如有要检查是否有杂物，同时加入适当的润滑剂。

镀锌钢管沟槽连接施工方法简介压力钢管的配管方式主要有螺纹连接、焊接和法兰连接法螺纹连接的优点是不用动火，施工现场隐患少少，不破坏管道材质材特别适用于镀锌钢管连接。

不足之处是管道需要人工拧紧拧当管径较大时大往往由于操作空间的限制而难以用力难增加了接头的难度，在已安装好的管道中间的结点因渗漏原因须拆除维修时，经常要拆除一片管道，劳动强度大，生产效率低。

焊接和法兰连接适用于各种规格的钢管连接，该配管方式生产效率高，受操作空间影响小，接头的耐压强度高。

但由于接头要经过高温，现场安全隐患多，接口范围内的材料易氧化变质，故不能从事镀锌钢管的安装。

在实际的安装过程中，许多管道系统管径大，压力高、材质又要镀锌。

螺纹连接往往无法胜任，水质要求高，镀锌层不允许破坏，焊接也无能为力。

由于以上原因许多业主只好采用二次镀锌，该工艺存在工序繁琐、劳动强度大、作业时间长，工程造价高等不利因素。

目前，有一种全新的配管方式正展露锋芒，他就是沟槽式连接它具有以下优点：1、安装速度快，提高了工程进程，比螺纹连接和法兰连接更加容易可靠，安装的费用降到了最低限度，节省了用户的开支，无焊渣等污染管道，给管道的清洁工作带来很大的方便，易于拆装维修，易于工程的成本核算。

2、由于管段之间存在间隙，减少了噪音及振动的传递，而独特设计的密封圈及有螺纹连接的卡箍同样可以吸收管路系统的噪音及振动。

从而很大程度上减少了噪音。

3、易于系统和设备的更换，由于每个接头有着独立性，使得接头拆装非常方便，有利于管路零件的拆装，易于进行系统的改造和设备的调换、维修。

现在简要介绍一下它的安装工法：（一）管道安装工艺A、工艺流程安装准备→预留预埋→套管、支架安装→管道安装→填堵孔洞→水压实验→系统冲洗→调试B、安装前准备1、安装机械：开孔机、滚槽机、钢管切割机2、材料准备：待装管子、扳手、游标卡尺、水平仪、润滑剂、木榔头、安装脚手架C、管道安装1、管道沟槽连接（1）断管：根据现场测绘草图，在选好的管材上画线，按线断管。

编号：QC/RE-KA4821开挖沟槽埋管(PVC-U管)作业指导书标准范本In the collective, in order to make all behaviors have rules and regulations, all people abide by the unified norms, so that each group can play the highest role and create the maximum value.（管理规范示范文本）编订：________________________审批：________________________工作单位：________________________开挖沟槽埋管(PVC-U管)作业指导书标准范本使用指南：本管理规范文件适合在集体中为使所有行为都有章可偱，所有人都共同遵守统一的规范，最终创造高效公平公开的的环境，使每个小组发挥的作用最高值与创造的价值最大化。

文件可用word 任意修改，可根据自己的情况编辑。

开挖沟槽埋管（PVC-U管）作业指导书1.开挖沟槽1.1槽底宽度应为管外径+0.4m。

1.2沟槽开挖时，应严格控制基底高程，不得超挖或扰动基面。

挖掘机挖至距基底20cm时，采用人工继续开挖直至标高。

1.3槽底不得受水浸泡。

1.4、开挖沟槽质量标准：1.4.1槽底松散土、淤泥、大块石等杂物必须清除，保持槽底不浸水。

1.4.2沟槽允许偏差见表：项次项目允许偏差检验频率（范围/点数）检验方法1 槽底高程-30mm 两井之间 3 用水准仪测量2 槽底中线/每侧宽度不小于规定两井之间 6 挂中心线用尺量，每侧计3点3 沟槽边坡不陡于规定两井之间6 用坡度尺检验，每侧计3点2.管道基础2.1管道基础选用的材料及厚度应符合设计的本工程施工图设计要求。

2.2基础应夯实紧密、表面平整。

管道基础在接口部位，应预留凹槽。

以便接口操作，接口完成后，随即用相同材料填实。
