下载文档原格式

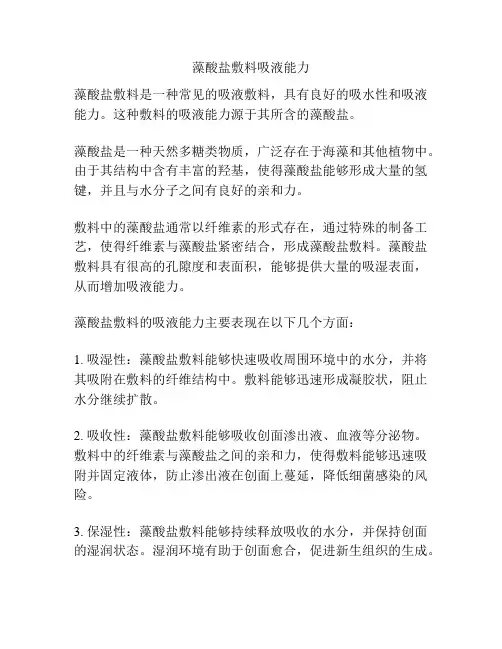

藻酸盐敷料吸液能力
藻酸盐敷料是一种常见的吸液敷料，具有良好的吸水性和吸液能力。
这种敷料的吸液能力源于其所含的藻酸盐。
藻酸盐是一种天然多糖类物质，广泛存在于海藻和其他植物中。
由于其结构中含有丰富的羟基，使得藻酸盐能够形成大量的氢键，并且与水分子之间有良好的亲和力。
敷料中的藻酸盐通常以纤维素的形式存在，通过特殊的制备工艺，使得纤维素与藻酸盐紧密结合，形成藻酸盐敷料。
藻酸盐敷料具有很高的孔隙度和表面积，能够提供大量的吸湿表面，从而增加吸液能力。
藻酸盐敷料的吸液能力主要表现在以下几个方面：
1. 吸湿性：藻酸盐敷料能够快速吸收周围环境中的水分，并将其吸附在敷料的纤维结构中。
敷料能够迅速形成凝胶状，阻止水分继续扩散。
2. 吸收性：藻酸盐敷料能够吸收创面渗出液、血液等分泌物。
敷料中的纤维素与藻酸盐之间的亲和力，使得敷料能够迅速吸附并固定液体，防止渗出液在创面上蔓延，降低细菌感染的风险。
3. 保湿性：藻酸盐敷料能够持续释放吸收的水分，并保持创面的湿润状态。
湿润环境有助于创面愈合，促进新生组织的生成。
4. 排液性：藻酸盐敷料对吸附的液体具有一定的保持能力，使其不易渗漏。
敷料能够有效地吸收分泌物，防止分泌物在创面上积聚，降低感染风险，并促进创面的愈合。
总的来说，藻酸盐敷料具有出色的吸液能力，可以高效地吸收和固定分泌物，保持创面的湿润环境。
它是一种较为理想的敷料选择，能够促进伤口愈合，减少感染风险。

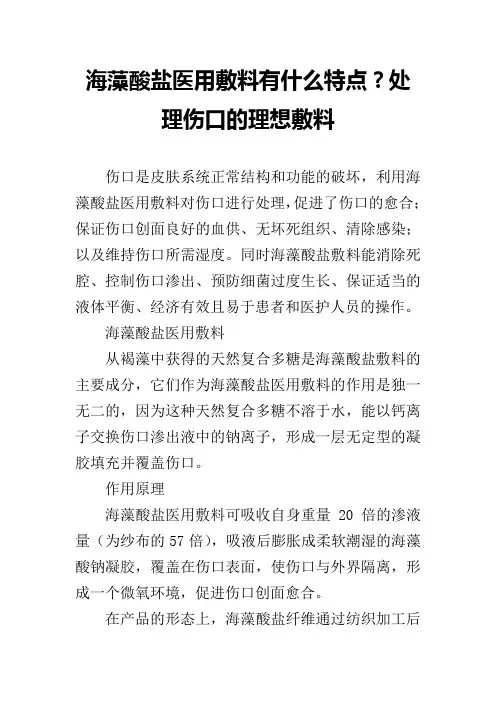

海藻酸盐医用敷料有什么特点？处理伤口的理想敷料伤口是皮肤系统正常结构和功能的破坏，利用海藻酸盐医用敷料对伤口进行处理，促进了伤口的愈合；保证伤口创面良好的血供、无坏死组织、清除感染；以及维持伤口所需湿度。
同时海藻酸盐敷料能消除死腔、控制伤口渗出、预防细菌过度生长、保证适当的液体平衡、经济有效且易于患者和医护人员的操作。
海藻酸盐医用敷料从褐藻中获得的天然复合多糖是海藻酸盐敷料的主要成分，它们作为海藻酸盐医用敷料的作用是独一无二的，因为这种天然复合多糖不溶于水，能以钙离子交换伤口渗出液中的钠离子，形成一层无定型的凝胶填充并覆盖伤口。
作用原理海藻酸盐医用敷料可吸收自身重量20倍的渗液量（为纱布的57倍），吸液后膨胀成柔软潮湿的海藻酸钠凝胶，覆盖在伤口表面，使伤口与外界隔离，形成一个微氧环境，促进伤口创面愈合。
在产品的形态上，海藻酸盐纤维通过纺织加工后可以制备成非织造布和毛条两种具有不同织物结构的医用敷料。
在用途上，海藻酸盐非织造布可以用于较为平整的创面，而毛条可用于充填腔隙。
适用范围海藻酸盐医用敷料具有很好的吸收性和顺应性，适用范围广，可用于多种伤口的治疗。
如渗出较多的含有腐肉和坏死组织的全层或部分皮肤缺损伤口，包括感染伤口及有窦道的伤口。
吸收渗液后形成的凝胶会在伤口局部形成良好的湿性环境，促进伤口自溶性清创和肉芽组织的生长。
凝胶的形成有赖于足够的液体，因此海藻酸盐敷料不能用于渗出少的伤口和表面覆盖坏死组织痂皮的伤口。
含有银离子的藻酸盐敷料同时具有高吸收性和抗感染的作用，非常适合渗出液较多的感染伤口，如渗出液较多的感染压疮伤口。
总而言之，海藻酸盐医用敷料更适用于中至重度渗出的伤口的处理，可创造湿性闭合环境，调节伤口氧张力，促进毛细血管形成，加快愈合速度，无结痂形成，避免新生肉芽组织损伤，保护创面的神经末梢。
海藻酸盐医用敷料主要应用于伤口的护理。
日常生活中伤口的种类繁多，形成的原因各不相同，其中常见的伤口包括机械损伤、烧伤等急性创伤，以及由于血液循环不良而引起的褥疮、溃疡等慢性伤口。
2023-11-09CATALOGUE 目录•海藻酸盐敷料简介•制备工艺流程•关键工艺参数•制备过程中的问题与解决方案•海藻酸盐敷料的应用效果与展望01海藻酸盐敷料简介海藻酸盐敷料是一种由天然海藻提取的海藻酸盐为主要成分的敷料，具有很好的生物相容性和生物活性。
在医疗领域，海藻酸盐敷料被广泛应用于伤口愈合、皮肤保护和组织修复等方面。
背景介绍敷料的特点海藻酸盐敷料还具有很好的生物相容性和生物活性，能够促进细胞生长和分化，加速组织修复。
海藻酸盐敷料还具有很好的抗菌性能，能够有效地防止感染和炎症发生。
海藻酸盐敷料具有很好的吸水性、透气性和保湿性，能够有效地保持伤口湿润，促进伤口愈合。
海藻酸盐敷料被广泛应用于手术伤口、烧伤、创伤、皮肤溃疡等领域的治疗和护理。
海藻酸盐敷料还可以用于口腔溃疡、牙齿种植等口腔护理领域，以及作为药物载体用于局部药物治疗。
敷料的应用领域02制备工艺流程选择高品质的海藻酸盐原料，确保敷料具有良好的生物相容性和吸水性能。
挑选品种原料清洗粉碎与溶解将海藻酸盐原料清洗干净，去除其中的杂质和污染物。
将清洗后的海藻酸盐原料进行粉碎，得到微细颗粒，并溶解在适量的水中。
03原材料准备0201根据生产需求，将海藻酸盐溶液调配成不同的浓度。
调配浓度确保溶液中的成分均匀分布，无沉淀或分层现象。
搅拌均匀去除溶液中的气泡，并通过过滤器去除杂质和颗粒物。
除气与过滤调配溶液将调配好的海藻酸盐溶液浇铸到模具中，形成一定形状的湿敷料。
浇铸与固化浇铸在一定的温度和湿度条件下，让浇铸好的湿敷料进行固化。
固化待敷料完全固化后，从模具中脱出并切割成所需大小和形状。
脱模与切割后处理对切割好的敷料进行表面平整处理，确保无毛刺和突起。
包装将处理好的敷料进行包装，以保护其不受外界环境影响，保持卫生和安全使用。
后处理与包装03关键工艺参数原材料质量与配比原材料质量海藻酸盐敷料制备的原材料质量应符合相关标准，如纯度、颗粒度等，以保证产品的稳定性和安全性。

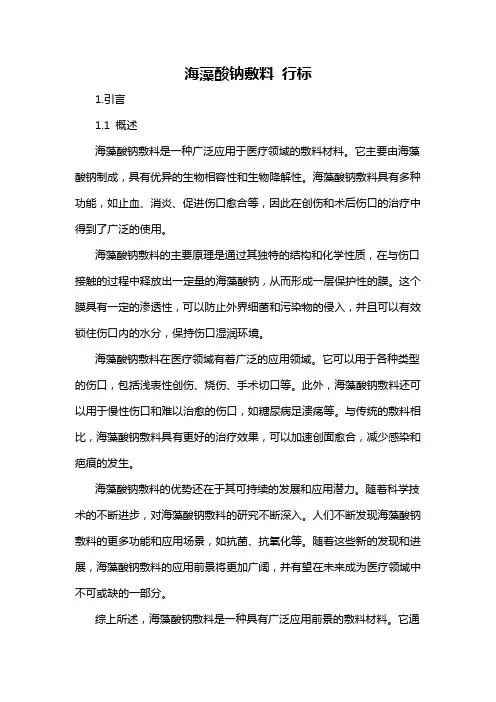

海藻酸钠敷料行标1.引言1.1 概述海藻酸钠敷料是一种广泛应用于医疗领域的敷料材料。
它主要由海藻酸钠制成，具有优异的生物相容性和生物降解性。
海藻酸钠敷料具有多种功能，如止血、消炎、促进伤口愈合等，因此在创伤和术后伤口的治疗中得到了广泛的使用。
海藻酸钠敷料的主要原理是通过其独特的结构和化学性质，在与伤口接触的过程中释放出一定量的海藻酸钠，从而形成一层保护性的膜。
这个膜具有一定的渗透性，可以防止外界细菌和污染物的侵入，并且可以有效锁住伤口内的水分，保持伤口湿润环境。
海藻酸钠敷料在医疗领域有着广泛的应用领域。
它可以用于各种类型的伤口，包括浅表性创伤、烧伤、手术切口等。
此外，海藻酸钠敷料还可以用于慢性伤口和难以治愈的伤口，如糖尿病足溃疡等。
与传统的敷料相比，海藻酸钠敷料具有更好的治疗效果，可以加速创面愈合，减少感染和疤痕的发生。
海藻酸钠敷料的优势还在于其可持续的发展和应用潜力。
随着科学技术的不断进步，对海藻酸钠敷料的研究不断深入。
人们不断发现海藻酸钠敷料的更多功能和应用场景，如抗菌、抗氧化等。
随着这些新的发现和进展，海藻酸钠敷料的应用前景将更加广阔，并有望在未来成为医疗领域中不可或缺的一部分。
综上所述，海藻酸钠敷料是一种具有广泛应用前景的敷料材料。
它通过其独特的结构和化学性质，在创伤和术后伤口的治疗中发挥着重要作用。
同时，海藻酸钠敷料还具有持续发展和应用潜力，有望在未来为医疗领域带来更多的惊喜和突破。
1.2文章结构文章结构部分的内容可以从以下几个方面展开：首先，介绍该篇文章的整体结构和内容安排。
可以简要说明文章的分块和各个部分的主要内容，以让读者对整篇文章有一个整体的认识和理解。
其次，可以详细介绍各个章节或部分的主题和内容。
例如，在本篇文章中，可以详细介绍引言部分的主要内容，包括概述、文章结构和目的。
还可以提及正文部分即将介绍的海藻酸钠敷料的定义和原理、应用领域和优势。
然后，可以说明各个章节或部分之间的逻辑关系和连接。

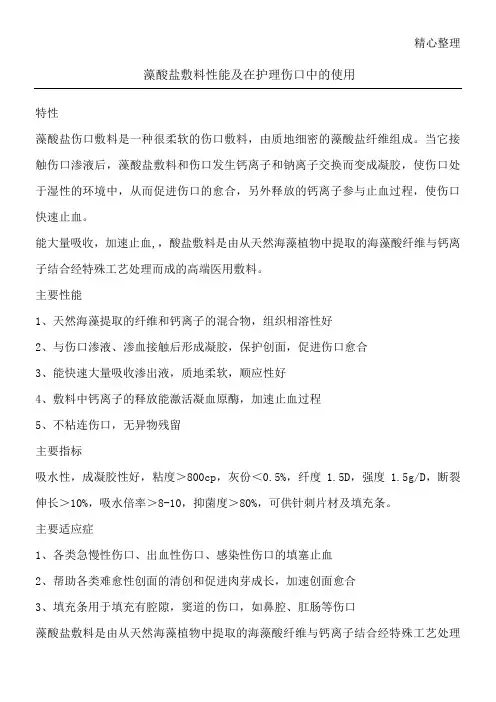

精心整理藻酸盐敷料性能及在护理伤口中的使用特性藻酸盐伤口敷料是一种很柔软的伤口敷料，由质地细密的藻酸盐纤维组成。
当它接触伤口渗液后，藻酸盐敷料和伤口发生钙离子和钠离子交换而变成凝胶，使伤口处于湿性的环境中，从而促进伤口的愈合，另外释放的钙离子参与止血过程，使伤口快速止血。
能大量吸收，加速止血,，酸盐敷料是由从天然海藻植物中提取的海藻酸纤维与钙离子结合经特殊工艺处理而成的高端医用敷料。
主要性能1、天然海藻提取的纤维和钙离子的混合物，组织相溶性好2、与伤口渗液、渗血接触后形成凝胶，保护创面，促进伤口愈合3、能快速大量吸收渗出液，质地柔软，顺应性好4、敷料中钙离子的释放能激活凝血原酶，加速止血过程5、不粘连伤口，无异物残留主要指标吸水性，成凝胶性好，粘度＞800cp，灰份＜0.5%，纤度1.5D，强度1.5g/D，断裂伸长＞10%，吸水倍率＞8-10，抑菌度＞80%，可供针刺片材及填充条。
主要适应症1、各类急慢性伤口、出血性伤口、感染性伤口的填塞止血2、帮助各类难愈性创面的清创和促进肉芽成长，加速创面愈合3、填充条用于填充有腔隙，窦道的伤口，如鼻腔、肛肠等伤口藻酸盐敷料是由从天然海藻植物中提取的海藻酸纤维与钙离子结合经特殊工艺处理精心整理而成的高端医用敷料片状藻酸盐敷料条状藻酸盐敷料使用说明1、根据伤口的类型来选择大小合适的藻酸盐敷料；2、用碘酒消毒伤口，待伤口周围皮肤干燥后再粘贴敷料；3、用藻酸盐敷料填充于创面内；在使用藻酸盐填充条之前，应该用目测或是探测的方式来确定创口的大小和深度。
4、当藻酸盐敷料被渗出物浸透后，需要更换新的敷料。
在开始阶段，一般需要每天更换。
当肉芽开始形成时，渗出物减少，此时更换敷料次数应相应减少，最长可保留7天时间；使用注意事项1、对于干性创面不宜使用2、使用前清洗创口并擦干周围皮肤3、敷料置于覆盖创面周缘2cm以上4、在伤口停留时间最长不超过一周5、当创面渗出物减少时，可以停止使用，应更换成其它敷料。
海藻酸盐医用敷料的特点与应用首先，海藻酸盐医用敷料具有良好的生物相容性。
海藻酸盐是一种从海藻中提取的天然生物聚合物，具有低毒性和生物降解性，几乎不存在引起人体免疫反应的副作用。
因此，它可以与人体组织良好地相容，不会引起过敏或其他不适反应。
其次，海藻酸盐医用敷料具有良好的吸附性。
由于其多孔的结构和高度水溶性，海藻酸盐可以迅速吸收伤口渗出液，形成凝胶状物质，避免渗出液在伤口表面滞留导致细菌繁殖和感染。
同时，它还可以吸附伤口产生的有害物质，如细胞碎片、坏死组织和细菌毒素，有效清洁伤口。
第三，海藻酸盐医用敷料具有良好的湿润性能。
它能够保持伤口湿润，防止伤口干燥，促进伤口愈合。
湿润环境有助于血管再生和上皮细胞迁移，促进伤口愈合。
此外，湿润环境还可以减少伤口疼痛，提高患者的舒适度。
此外，海藻酸盐医用敷料还具有良好的保湿性能。
它能够形成一个保护层，阻止水分的蒸发，保持伤口的湿润状态。
这对于刺激新生血管的形成和细胞再生很重要，并且有助于预防伤口的干燥和裂开。
海藻酸盐医用敷料的应用非常广泛。
首先，它可以用于各种创伤的愈合，如烧伤、割伤、撕裂伤等。
它能够促进皮肤再生和组织修复，加速创面的愈合过程，减少感染的风险。
其次，它还可以用于慢性伤口的护理，如褥疮、溃疡等。
它能够提供一个适宜的环境，促进伤口的愈合，并且减少对患者的疼痛和不适。
此外，海藻酸盐医用敷料还可以用于手术切口的保护和愈合。
它能够减少手术切口的感染风险，促进切口的愈合和疤痕形成。
最后，海藻酸盐医用敷料还可以用于皮肤损伤的预防。
它能够形成一个保护层，阻止外界细菌和有害物质的侵入，预防皮肤感染和损伤。
综上所述，海藻酸盐医用敷料具有生物相容性好、吸附性强、湿润性好和保湿性强等特点，广泛应用于创伤愈合和伤口护理领域。
它为伤口提供了一个良好的环境，促进伤口治愈和组织修复。
在未来，随着科技的发展和研究的深入，海藻酸盐医用敷料有望更好地满足临床需求，并发展出更多的应用领域。

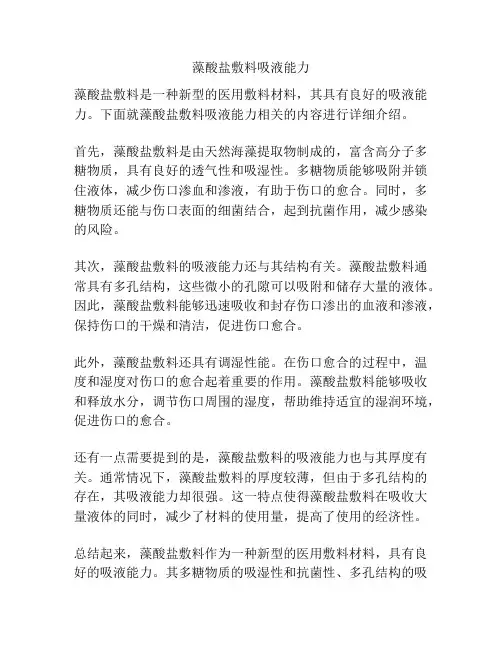

藻酸盐敷料吸液能力
藻酸盐敷料是一种新型的医用敷料材料，其具有良好的吸液能力。
下面就藻酸盐敷料吸液能力相关的内容进行详细介绍。
首先，藻酸盐敷料是由天然海藻提取物制成的，富含高分子多糖物质，具有良好的透气性和吸湿性。
多糖物质能够吸附并锁住液体，减少伤口渗血和渗液，有助于伤口的愈合。
同时，多糖物质还能与伤口表面的细菌结合，起到抗菌作用，减少感染的风险。
其次，藻酸盐敷料的吸液能力还与其结构有关。
藻酸盐敷料通常具有多孔结构，这些微小的孔隙可以吸附和储存大量的液体。
因此，藻酸盐敷料能够迅速吸收和封存伤口渗出的血液和渗液，保持伤口的干燥和清洁，促进伤口愈合。
此外，藻酸盐敷料还具有调湿性能。
在伤口愈合的过程中，温度和湿度对伤口的愈合起着重要的作用。
藻酸盐敷料能够吸收和释放水分，调节伤口周围的湿度，帮助维持适宜的湿润环境，促进伤口的愈合。
还有一点需要提到的是，藻酸盐敷料的吸液能力也与其厚度有关。
通常情况下，藻酸盐敷料的厚度较薄，但由于多孔结构的存在，其吸液能力却很强。
这一特点使得藻酸盐敷料在吸收大量液体的同时，减少了材料的使用量，提高了使用的经济性。
总结起来，藻酸盐敷料作为一种新型的医用敷料材料，具有良好的吸液能力。
其多糖物质的吸湿性和抗菌性、多孔结构的吸
附和储存能力、调湿性能以及适度的厚度，都使得藻酸盐敷料在吸收液体、保持伤口清洁和促进伤口愈合方面发挥重要作用。
藻酸盐敷料有望在医疗领域得到广泛的应用和发展。
海藻酸医用敷料神奇的奥秘，海藻酸纤维在医用敷料上的应用是什么？ ...海藻酸纤维在医用敷料上的应用起源于“湿法疗法”的发明。
1962年英国Winter发现，当处在一种潮湿的环境下，伤口愈合速度比在干燥的情况下快。
潮湿的环境加快了表皮细胞从健康的皮肤像伤口的涌移，从而加快了伤口的愈合速度。
海藻酸(Alginic acid)是另外一种天然高分子化合物，它是由单糖醛酸线性聚合而成的多糖，单体为β-1,4-D-甘露糖醛酸（M）和α-1,4-L-古洛糖醛酸（G）。
M和G单元以M-M，G-G或M-G的组合方式通过1，4糖苷键相连成为嵌段共聚物。
这两个单元的存在使得海藻酸具有良好的凝胶阻塞性，即海藻酸医用敷料在与伤口渗出液接触时，使海藻酸纤维吸湿膨化，呈凝胶状附着在伤口表面。
海藻酸高分子结构以海藻酸盐为原料开发的敷料还具有高吸水性、高透氧性、高生物相容性等一系列优良特性，因此，常被加工成纤维、织物、泡沫、胶体等多种类型的材料应用于伤口的愈合过程中。
此外，海藻酸的来源广泛，常见的褐藻如海带、马尾藻、泡叶藻、巨藻都是海藻酸的主要来源。
用于提取海藻酸的马尾藻海藻酸医用敷料的制备由于纯的海藻酸纤维比较硬脆，强力较低，影响了纤维的应用。
通过大分子共混改性，可以结合各种高聚物的优点，改善纤维的各种性能。
制备共混纤维的过程中，海藻酸钠的含量一般为70%到95%，其他组分为5%到30%。
目前海藻酸钠与其它高分子材料混合后制备的共混纤维主要有：海藻酸钠/羧甲基纤维素钠共混纤维、海藻酸钠/蛋白质共混纤维、海藻酸钠/甲壳素类共混纤维、海藻酸钠/PVA共混纤维等。
海藻酸医用敷料根据用途的不同，市场上的海藻酸医用敷料可以分为两大类，即表面敷料和伤口填充物。
表面用敷料一般由非织造布工艺制成，伤口填充物既可以把非织造布切割成长条，也可以在梳棉后把纤维加工成毛条，经切割包装而形成最终产品。
模拟人体组织液浸润海藻酸医用敷料功能性海藻酸医用敷料为了提高海藻酸医用敷料的止血效果，研究人员试图把一些中草药、凝血药物、抗菌药物、或其它能增加敷料力学性辅助止血的物质与海藻酸盐复合在一起，制备出各种高效的敷料。
海藻酸盐医用敷料的特点与应用海藻酸盐（alginate）是1种天然多糖共聚物，主要来自褐藻，是由β-D-甘露糖醛酸（M）和α-L-古罗糖醛酸（G）残基通过1:4糖苷键形成的，M和G嵌段以聚合物序列（MMM或GGG）或者交错序列（MGMG）的形式在聚合物链中排列。
自从1881年英国化学家Stanford发现海藻酸盐开始，海藻酸盐已被用于各种不同的产业，例如食品、织物印染、纸和药品等，以及许多其他的新的最终用途[1].海藻酸盐作为一种水溶性聚合物，是1种很好的胶凝材料，能锁住大量的水分。
最近几年，海藻酸盐作为1种新材料已被广泛用于伤口护理产业，用于湿疗法产品的制造，例如，用于覆盖伤口的凝胶、海绵、纤维无纺布敷料，在纤维形式中，海藻酸盐纤维还能被加工成织物、无纺布、针织和各种复合材料来处理特定的伤口护理问题。
在这些应用中，海藻酸盐材料既有吸收伤口液体的干燥形式，也有向干燥伤口提供水分的水合凝胶形式[2].研究表明，当伤口处于湿润而非潮湿的环境时，上皮细胞从伤口边缘到受伤区域的迁移要快于伤口处于干燥状态时的细胞迁移。
现代湿疗法伤口敷料旨在创造1个湿润环境以促进最佳治疗。
海藻酸盐在吸收伤口渗出液后，敷料中的钙离子与渗出液中的钠离子之间交换，可在伤口表面形成凝胶，凝胶保持了适当的湿润环境[3],防止伤口表面干燥，减少移除时造成的不便，增强皮肤伤口的愈合率[4],钙离子还可作为止血剂。
海藻酸盐作为1种天然聚合物，在自然界中是1种丰富的可再生资源，用于伤口表面和空腔是无毒的、安全的[2].因此，海藻酸盐在医用敷料方面的应用有广阔前景。
1 海藻酸盐医用敷料的特点海藻酸盐作为医用敷料，具有其独特的优点，主要表现在以下几方面[5-6]:（1）高吸湿性。
海藻酸盐敷料可以吸收大量的伤口渗出物，延长更换时间，减少更换次数和护理时间，降低护理费用。
海藻酸敷料能够有效保留伤口渗液，提供伤口快速愈合所需的湿润环境，可加快表皮细胞迁移速度[7],促进生长因子的释放，刺激细胞增殖，增强白细胞功能。
（2）生物降解性和相容性。
海藻酸盐是从海藻植物中提取的天然多糖，具有良好的生物相容性、可降解性，对环境友好。
生物相容性还使得它对皮肤有自然的护肤美容的功效。
（3）易揭除性。
渗出液与海藻酸盐接触后，膨化而形成柔软的水凝胶。
高M海藻酸盐可以用温热的盐水溶液淋洗来去除；高G海藻酸盐膨化较小，可以整片揭除，这对伤口新生的娇嫩组织有极大的保护，可以避免换药时对伤口造成二次创伤。
（4）凝胶阻塞性。
海藻酸盐敷料与渗出液接触后会大大膨化，大量的渗出液保持在凝胶结构的纤维中。
单纤维膨化会减小纤维间的细孔结构，流体的散布被停止。
因此使海藻酸盐绷带具有凝胶阻塞的特性，使伤口渗出物散布及对健康组织的浸渍作用大大减小，并有效隔绝了外界细菌的侵入，防止创面感染。
（5）高透氧性。
海藻酸盐纤维吸湿后形成亲水性凝胶，与亲水基团结合的自由水成为氧气传递的通道，氧气经吸附、扩散、解吸过程，从外界环境进入伤口组织内；另外纤维内的高G段作为纤维的大分子骨架连接点，成为水凝胶的相对硬性部分，成为氧气通过的微孔，避免了伤口的缺氧环境，提高了伤口治愈环境的质量。
（6）金属离子吸附性。
由于海藻酸钠在水溶液中存在着-COO-,-OH基团，能与多价金属离子形成配位化合物，因此，在制备海藻纤维的纺丝过程中改变凝固浴中金属离子的种类就可以使G结构螯合多价金属离子，形成稳定的络合物，并且使海藻纤维具有大量的金属离子形成导电链制成多离子电磁屏蔽织物。
因此由其制成的织物中的大量金属阳离子有杀菌、除臭、永久性的抗菌止痒等保健作用，对皮肤无刺激，能促进人体表皮微循环，还具有防静电、防部分X射线及紫外线等功能。
2 海藻酸盐医用敷料的应用2.1海绵形式海藻酸盐海绵的制备一般是使用冷冻干燥的方法，制成的海绵具有多孔的结构，可大量吸收创面渗出液，使伤口处于湿润的环境。
Seo等[3]制备了含有AgNPs的复合海藻酸盐海绵，结果表明：海绵中的AgNPs能明显地抑制金黄色葡萄球菌和肺炎杆菌，而且海绵的膨胀与其对微生物的捕获有助于微生物与AgNPs的接触，为其提供了协同的杀菌作用。
尽管海藻酸盐海绵有良好的细胞相容性，但是AgNPs的加入，对人类成纤维细胞有细胞毒性效应，从巨噬细胞中释放的促炎性细胞因子显着减少。
研究表明，促炎性细胞因子水平降低，是由于海藻酸盐对细胞因子具有结合力，以及AgNPs诱导炎症细胞凋亡。
在纳米银为基础的伤口敷料中，AgNPs和聚合物基质调节抗菌和抗炎活动协同效应是非常重要的。
海藻酸盐是制备含有AgNPs复合材料的潜在材料，可在稳定AgNPs、捕获细菌和结合炎性细胞因子方面起到积极作用。
Chiaoprakobkij等[4]将细菌纤维素和海藻酸钠混合制成了1种新型的生物相容的多孔海绵。
细菌纤维素（bacterial cellulose,BC）是由木醋杆菌合成的，其具有良好的生物相容性，无毒性，高的机械强度，高的溶胀性以及对PH变化的高的稳定性。
相比胶原和明胶，BC不含动物来源的成分，而且不会引起过敏反应。
FTIR分析表明，细菌纤维素和海藻酸盐之间存在分子间相互作用。
含有30%海藻酸盐的复合海绵有良好的生物相容性和高的机械强度、水吸收性以及结构稳定性。
该海绵能够支持人角质形成细胞和牙龈成纤维细胞的增殖。
该海绵可作为每天更换的临时敷料，其拥有由表层和类似海绵的多孔层组成的不对称结构，密实的外层有助于避免细菌侵染和伤口脱水。
海绵的孔径范围为100~500μm,具有良好的撕裂强度，所以该海绵可用于在口腔中覆盖外科伤口。
张传杰等[8]以海藻酸钠为原料，氯化钙/甘油/酒精溶液为凝固浴，采用冷冻干燥技术制备的海藻酸钙海绵，具有光滑平整和无裂缝的表面，而且色泽洁白，弹性和柔韧性好。
海藻酸钙海绵的表面和内部具有均匀、连通的孔隙结构，孔径大小为100~500μm,孔隙率为84.37%,透气率为44.75%,对伤口渗出液的吸液量和保液量分别为30.48g/g和5.13g/g,能够快速吸收大量的伤口渗出液，保持创面干燥，同时能够提供创面潮湿的愈合环境，有利于加速伤口的愈合。
海藻酸钙海绵的拉伸强度为0.21MPa,初始模量为7.72N/mm,力学性能较海藻酸钙无纺布医用敷料优异，厚度、表观密度等物理性能与海藻酸钙无纺布医用敷料接近。
海藻酸钙海绵敷料的各项性能均优于或接近海藻酸钙无纺布医用敷料，可代替其用于治疗手术伤口、烧烫伤创面等各种类型的皮肤创伤，具有很好的应用前景。
樊李红等[9]通过聚乙烯醇，海藻酸钠与甲醛的缩醛化反应成功地制备了海藻酸钠/聚乙烯醇复合海绵材料。
当海藻酸钠的含量为30%时，复合海绵的力学性能达到最优值，即拉伸强度为0.24MPa,断裂伸长率为428.04%.海藻酸钠的含量达到20%时，海绵的吸水率达到最优值 2 559.27%.通过引入抗菌剂纳米银制备了抗菌海绵，纳米银含量越多，海绵的抑菌效果越好，抗菌海绵对大肠杆菌和金黄色葡萄球菌都具有良好的抑菌效果。
海藻酸海绵还可负载药物，作为缓释材料，用于不同伤口的处理。
Hrynyk等[10]将载有胰岛素的聚乳酸-羟基乙酸共聚物（poly （D,L-lactic-co-glycolic acid），PL-GA）微粒混合到海藻酸盐、聚乙二醇（PEG）海绵敷料中，结果表明：2%海藻酸盐和1%PEG组成的海绵敷料具有良好的柔韧性和水的操纵性，成功得到能持续释放胰岛素达21d的海绵敷料，并且所释放的胰岛素的生物活性可维持至少10d.敷料中PEG的浓度影响胰岛素的释放和水的吸收与转移。
该敷料可以长时间以持续可控的方式释放有生物活性的胰岛素，该敷料有可能被用于烧伤伤口和其他受损治疗伤口的治疗。
Dai等[11]成功获得了含有壳聚糖和海藻酸钠的可生物降解的海绵，姜黄素作为1种多功能药物被加入到海绵中以避免伤口感染。
姜黄素是姜黄的橘黄色成分，经常在咖喱粉中发现的1种香料。
姜黄素已经被证实有多种活性，包括抗炎、抗菌、抗病毒、抗癌、抗氧化、化疗增敏、放射致敏和伤口治疗活性。
不同混合比例的海绵，其吸水性范围为1 000%~4 300%,姜黄素药物释放的结果表明，当壳聚糖和海藻酸盐的比例为1∶1时，缓释行为可达到20d,该比例的海绵可作为良好的缓释药物载体，由于快速的伤口收缩，含有或不含姜黄素的该比例的海绵比纱布显示了较好的伤口治疗效果。
相比不含姜黄素的海绵，含有姜黄素的1∶1的海绵处理的伤口有更多的和更好排列的胶原，说明姜黄素对伤口治疗有某些促进作用。
2.2水凝胶形式水凝胶是1种能显着地溶胀于水但不溶解于水的胶态物质，具有良好的吸水性（吸水量从自身干重的10%到几千倍不等），可吸收并防止组织液的大量流失，保持创面湿润环境。
此外，水凝胶还具备以下优点[12-13]:（1）良好的生物相容性，快速止血缓解疼痛；（2）透过氧气，且外观透明易于观察创面修复情况；（3）物理特性与软组织类似，与创口贴合紧密隔绝细菌，不会黏连伤口，换药时不会对伤口造成二次伤害；（4）可负载及缓释多种抗菌药物。
根据组织的水合状态，水凝胶可以吸收或提供水分给伤口环境。
水凝胶无残留，可塑以及改善伤口的上皮形成[14].Murakami等[15]将海藻酸钠、甲壳质、壳聚糖和岩藻多糖按质量比60∶20∶2∶4混合，制成了1种复合水凝胶膜ACF-HS.作为修复愈合损伤伤口的敷料，ACF-HS有许多优点，例如吸收渗出液，固定并激活渗出液中的生长因子，无细胞毒性，以及易使用和移除等。
实验证明，ACF-HS能够逐渐吸收Dulbecco最小必须培养基（DMEM）,而不会被浸渍，并在18h内达到平衡。
所以，ACF-HS能够有效地与小鼠伤口相互作用以及保护伤口，为其提供良好的附着和湿润的愈合环境。
在细胞毒性实验中，ACF-HS对人类皮肤成纤维细胞和皮肤微血管内皮细胞呈现明显的无毒性。
在愈合受损伤口中使用ACF-HS,能显着提高肉芽组织和毛细管形成，可能是ACF-HS从伤口血浆或渗出液中吸收了一些涉及细胞增殖、迁移和血管生成的物质，例如生长因子和细胞因子。
所以，该复合水凝胶在修复愈合受损伤口方面有前景。
共2页: 上一页12下一页。
