电子教案与课件：《建筑制图与CAD》 第五章
- 格式：ppt
- 大小：964.50 KB
- 文档页数：47
下载文档原格式
合集下载
建筑工程制图与CAD说课PPT文档27页
1978.07
硕士
队
赵建智 男
1975.10
硕士
陈广荣 女
1982.04
硕士
孙晓莉 女
1980.02
本科
职称 无
讲师 讲师 副教授 讲师 工程师
返回
实 训 条 件
返回
73 课程特色
•将建筑工程制图与AutoCAD结合起来，成为一门课程。前 者理论知识比较简单，重在培养学生的思考能力和空间想象 能力，后者可操作性强，通过绘制实际工程的建筑图样来熟 悉CAD的操作。 •通过CAD绘制工程图，学生对工程图有了潜移默化的识读 能力，为今后的专业课学习打下较好的基础。
《建筑工程制图与AutoCAD》是一门操作性、 应用性很强的基础课程，它以学生学到实用技 能、提高职业能力为根本出发点，因此，学生 能否利用AutoCAD软件解决实际问题将成为本 课程成败的依据。
返回
5.4 教学模式
理论教学主要围 绕“建筑图样的 绘制”这一主线， 以实际工程项目 图纸为载体，开 展基于工作过程 的任务教学。
理论 教学
实践 教学
⑴ AutoCAD软件 应用培训；
⑵建筑工程制图 与AutoCAD综合 实训
5.5 教学方法与手段
建筑制图
利用多媒体教室 上课，每次课一 个小任务，利用 学过的理论完成 任务，下课之前 完成并上交，计 入平时成绩。
上课 随堂 练习
机房 随堂 练习
AutoCAD
利用微机室上课， 授课采用投影+课 件、交流讨论、以 及边讲、边看、边 做、边讨论等多种 教学手段。
建筑工程制图与CAD说课
建筑工程制图与AutoCAD
课程整体设计
港口工程系 张倩
AutoCAD建筑绘图电子教案

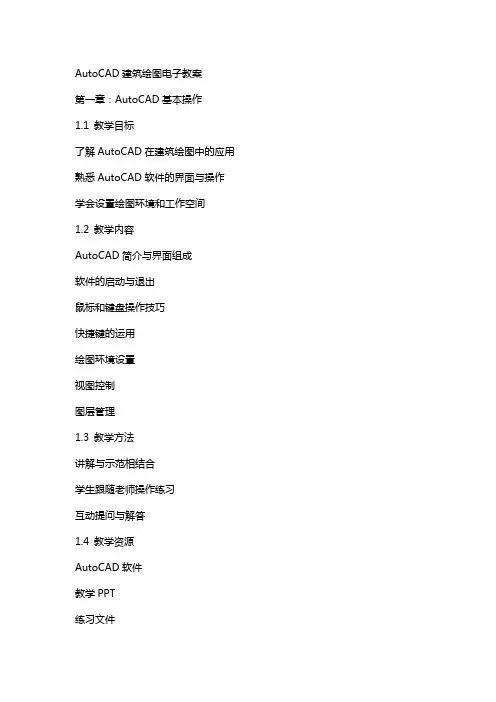

AutoCAD建筑绘图电子教案第一章：AutoCAD基本操作1.1 教学目标了解AutoCAD在建筑绘图中的应用熟悉AutoCAD软件的界面与操作学会设置绘图环境和工作空间1.2 教学内容AutoCAD简介与界面组成软件的启动与退出鼠标和键盘操作技巧快捷键的运用绘图环境设置视图控制图层管理1.3 教学方法讲解与示范相结合学生跟随老师操作练习互动提问与解答1.4 教学资源AutoCAD软件教学PPT练习文件1.5 教学步骤1. 讲解AutoCAD在建筑绘图中的应用2. 示范启动AutoCAD并熟悉界面3. 讲解绘图环境的设置4. 示范视图控制和图层管理5. 学生跟随老师操作练习第二章：建筑绘图基础2.1 教学目标学会使用AutoCAD绘制基本建筑元素熟悉建筑绘图的基本规范和标准2.2 教学内容建筑绘图的基本规范与标准建筑元素的表达方法点的绘制线的绘制面的绘制文字和尺寸的标注2.3 教学方法讲解与示范相结合学生跟随老师操作练习互动提问与解答2.4 教学资源教学PPT练习文件2.5 教学步骤1. 讲解建筑绘图的基本规范与标准2. 示范建筑元素的绘制方法3. 学生跟随老师操作练习4. 互动提问与解答第三章：建筑平面图的绘制3.1 教学目标学会使用AutoCAD绘制建筑平面图熟悉建筑平面图的绘制方法和步骤3.2 教学内容建筑平面图的定义与作用建筑平面图的绘制方法和步骤常见建筑平面图的绘制技巧建筑平面图的标注3.3 教学方法讲解与示范相结合学生跟随老师操作练习互动提问与解答3.4 教学资源教学PPT练习文件3.5 教学步骤1. 讲解建筑平面图的定义与作用2. 示范建筑平面图的绘制方法和步骤3. 学生跟随老师操作练习4. 互动提问与解答第四章：建筑立面图的绘制4.1 教学目标学会使用AutoCAD绘制建筑立面图熟悉建筑立面图的绘制方法和步骤4.2 教学内容建筑立面图的定义与作用建筑立面图的绘制方法和步骤常见建筑立面图的绘制技巧建筑立面图的标注4.3 教学方法讲解与示范相结合学生跟随老师操作练习互动提问与解答4.4 教学资源教学PPT练习文件4.5 教学步骤1. 讲解建筑立面图的定义与作用2. 示范建筑立面图的绘制方法和步骤3. 学生跟随老师操作练习4. 互动提问与解答第五章：建筑剖面图的绘制5.1 教学目标学会使用AutoCAD绘制建筑剖面图熟悉建筑剖面图的绘制方法和步骤5.2 教学内容建筑剖面图的定义与作用建筑剖面图的绘制方法和步骤常见建筑剖面图的绘制技巧建筑剖面图的标注5.3 教学方法讲解与示范相结合学生跟随老师操作练习互动提问与解答5.4 教学资源教学PPT练习文件5.5 教学步骤1. 讲解建筑剖面图的定义与作用2. 示范建筑剖面图的绘制方法和步骤3. 学生跟随老师操作练习4. 互动提问与解答第六章：建筑详图的绘制6.1 教学目标学会使用AutoCAD绘制建筑详图熟悉建筑详图的绘制方法和步骤6.2 教学内容建筑详图的定义与作用建筑详图的绘制方法和步骤常见建筑详图的绘制技巧建筑详图的标注6.3 教学方法讲解与示范相结合学生跟随老师操作练习互动提问与解答6.4 教学资源教学PPT练习文件6.5 教学步骤1. 讲解建筑详图的定义与作用2. 示范建筑详图的绘制方法和步骤3. 学生跟随老师操作练习4. 互动提问与解答第七章：建筑模型的建立7.1 教学目标学会使用AutoCAD建立建筑模型熟悉建筑模型的建立方法和步骤7.2 教学内容建筑模型的定义与作用建筑模型的建立方法和步骤常见建筑模型的建立技巧建筑模型的材质和贴图7.3 教学方法讲解与示范相结合学生跟随老师操作练习互动提问与解答7.4 教学资源教学PPT练习文件7.5 教学步骤1. 讲解建筑模型的定义与作用2. 示范建筑模型的建立方法和步骤3. 学生跟随老师操作练习4. 互动提问与解答第八章：建筑动画的制作8.1 教学目标学会使用AutoCAD制作建筑动画熟悉建筑动画的制作方法和步骤8.2 教学内容建筑动画的定义与作用建筑动画的制作方法和步骤常见建筑动画的制作技巧建筑动画的输出和播放8.3 教学方法讲解与示范相结合学生跟随老师操作练习互动提问与解答8.4 教学资源教学PPT练习文件8.5 教学步骤1. 讲解建筑动画的定义与作用2. 示范建筑动画的制作方法和步骤3. 学生跟随老师操作练习4. 互动提问与解答第九章：建筑可视化的实现9.1 教学目标学会使用AutoCAD实现建筑可视化熟悉建筑可视化的实现方法和步骤9.2 教学内容建筑可视化的定义与作用建筑可视化的实现方法和步骤常见建筑可视化的实现技巧建筑可视化的输出和展示9.3 教学方法讲解与示范相结合学生跟随老师操作练习互动提问与解答9.4 教学资源教学PPT练习文件9.5 教学步骤1. 讲解建筑可视化的定义与作用2. 示范建筑可视化的实现方法和步骤3. 学生跟随老师操作练习4. 互动提问与解答第十章：建筑绘图的综合实践10.1 教学目标综合运用AutoCAD进行建筑绘图提高建筑绘图的综合能力和技巧10.2 教学内容综合建筑绘图的流程与方法建筑绘图的修改和调整建筑绘图的输出和归档10.3 教学方法讲解与示范相结合学生跟随老师操作练习互动提问与解答10.4 教学资源AutoCAD软件练习文件10.5 教学步骤1. 讲解综合建筑绘图的流程与方法2. 示范建筑绘图的修改和调整3. 学生跟随老师操作练习4. 互动提问与解答5. 学生独立完成建筑绘图的综合实践重点和难点解析一、AutoCAD基本操作：理解并熟练运用AutoCAD的各种基本操作，如界面熟悉、绘图环境设置、视图控制和图层管理等。
建筑CAD第五章
AutoCAD 2006包含了一套完整的尺寸标注命令和实用程序，用 户使用它们足以完成图纸中要求的尺寸标注。用户在进行尺寸标注 之前，必须了解AutoCAD 2006尺寸标注的组成、标注样式的创建和 设置方法。
(1)单击【新建】按钮显示如图5-2所示的【新建文字样式】对话框， 单击“确定”按钮便建立了一个新的文字样式名。 (2)在【字体名】列表中选择字体名称，确定字体样式为“常规”， 如图5-3所示。
表示可在写字时设置高度，也可在此输入字高。 (3)在【效果】列表中设置宽度比例和角度，如图5-4所示。
5.1.1 字体格式标准 在手绘制图时期，书写工程字作为一项技能，是每个设计师必备
的。随着AutoCAD在设计界的应用，文字、文字样式的选择越来越多，
但仍要遵循制图规范中有关文字尺寸和间距的规定。 书写文字的基本要求如下。
(1)字体工整、笔画清楚、间隔均匀、排列整齐。 (2)图样上及说明中的汉字应采用长仿宋体，大标题、图册封面上的汉字可写成 其他字体。字高与字宽比为3∶2，字距约为字高的1/4，行距为字高的1/3，各字号的 高度和宽度关系如表5-1所示。
3)颜色：在下拉列表中选择颜色，一般选择随层。
(2)【特性】用于设置多行文字对象的特性。包括文字的式样、排列方式、文字行的 宽度、倾斜角度等。 (3)【行距】选项卡用于调整多行文字之间的行距。 (4)【查找 / 替换】用于查找用户指定的字符串，并且用新的文字替换查找到的字符 串。 输入并编辑完多行文字对象后，单击“确定”按钮，退出多行文字编辑器，并在图形 中指定的位置插入对象。
第5章 文字与尺寸
5.1 文字的使用与编辑
文字是工程图样中不可缺少的一部分。为了完整地表达设计思想，
除了正确地使用图形表达物体的形状、结构，还要在图样中标注尺
(1)单击【新建】按钮显示如图5-2所示的【新建文字样式】对话框， 单击“确定”按钮便建立了一个新的文字样式名。 (2)在【字体名】列表中选择字体名称，确定字体样式为“常规”， 如图5-3所示。
表示可在写字时设置高度，也可在此输入字高。 (3)在【效果】列表中设置宽度比例和角度，如图5-4所示。
5.1.1 字体格式标准 在手绘制图时期，书写工程字作为一项技能，是每个设计师必备
的。随着AutoCAD在设计界的应用，文字、文字样式的选择越来越多，
但仍要遵循制图规范中有关文字尺寸和间距的规定。 书写文字的基本要求如下。
(1)字体工整、笔画清楚、间隔均匀、排列整齐。 (2)图样上及说明中的汉字应采用长仿宋体，大标题、图册封面上的汉字可写成 其他字体。字高与字宽比为3∶2，字距约为字高的1/4，行距为字高的1/3，各字号的 高度和宽度关系如表5-1所示。
3)颜色：在下拉列表中选择颜色，一般选择随层。
(2)【特性】用于设置多行文字对象的特性。包括文字的式样、排列方式、文字行的 宽度、倾斜角度等。 (3)【行距】选项卡用于调整多行文字之间的行距。 (4)【查找 / 替换】用于查找用户指定的字符串，并且用新的文字替换查找到的字符 串。 输入并编辑完多行文字对象后，单击“确定”按钮，退出多行文字编辑器，并在图形 中指定的位置插入对象。
第5章 文字与尺寸
5.1 文字的使用与编辑
文字是工程图样中不可缺少的一部分。为了完整地表达设计思想，
除了正确地使用图形表达物体的形状、结构，还要在图样中标注尺
cad建筑制图完整教案
CAD建筑制图完整教案第一章：CAD建筑制图基础1.1 教学目标了解CAD建筑制图的基本概念和术语熟悉CAD建筑制图的操作界面和基本工具掌握CAD建筑制图的基本操作技巧1.2 教学内容CAD建筑制图简介CAD建筑制图的操作界面基本绘图工具的使用基本编辑工具的使用视图控制和图层管理1.3 教学步骤导入CAD建筑制图的基本概念和术语演示CAD建筑制图的操作界面和基本工具练习使用基本绘图工具和编辑工具讲解视图控制和图层管理的方法1.4 练习与作业绘制简单的建筑平面图熟悉并掌握基本绘图工具和编辑工具的使用第二章：建筑平面图的绘制2.1 教学目标了解建筑平面图的基本概念和绘制方法熟悉建筑平面图的标注和符号掌握建筑平面图的绘制技巧2.2 教学内容建筑平面图的基本概念和绘制方法建筑平面图的标注和符号建筑平面图的绘制技巧2.3 教学步骤导入建筑平面图的基本概念和绘制方法演示建筑平面图的标注和符号的使用练习绘制建筑平面图讲解建筑平面图的绘制技巧2.4 练习与作业绘制一个简单的建筑平面图熟悉并掌握建筑平面图的标注和符号的使用第三章：建筑立面图的绘制3.1 教学目标了解建筑立面图的基本概念和绘制方法熟悉建筑立面图的标注和符号掌握建筑立面图的绘制技巧3.2 教学内容建筑立面图的基本概念和绘制方法建筑立面图的标注和符号建筑立面图的绘制技巧3.3 教学步骤导入建筑立面图的基本概念和绘制方法演示建筑立面图的标注和符号的使用练习绘制建筑立面图讲解建筑立面图的绘制技巧3.4 练习与作业绘制一个简单的建筑立面图熟悉并掌握建筑立面图的标注和符号的使用第四章：建筑剖面图的绘制4.1 教学目标了解建筑剖面图的基本概念和绘制方法熟悉建筑剖面图的标注和符号掌握建筑剖面图的绘制技巧4.2 教学内容建筑剖面图的基本概念和绘制方法建筑剖面图的标注和符号建筑剖面图的绘制技巧4.3 教学步骤导入建筑剖面图的基本概念和绘制方法演示建筑剖面图的标注和符号的使用练习绘制建筑剖面图讲解建筑剖面图的绘制技巧4.4 练习与作业绘制一个简单的建筑剖面图熟悉并掌握建筑剖面图的标注和符号的使用第五章：建筑透视图的绘制5.1 教学目标了解建筑透视图的基本概念和绘制方法熟悉建筑透视图的标注和符号掌握建筑透视图的绘制技巧5.2 教学内容建筑透视图的基本概念和绘制方法建筑透视图的标注和符号建筑透视图的绘制技巧5.3 教学步骤导入建筑透视图的基本概念和绘制方法演示建筑透视图的标注和符号的使用练习绘制建筑透视图讲解建筑透视图的绘制技巧5.4 练习与作业绘制一个简单的建筑透视图熟悉并掌握建筑透视图的标注和符号的使用第六章：建筑详图的绘制6.1 教学目标了解建筑详图的基本概念和绘制方法熟悉建筑详图的标注和符号掌握建筑详图的绘制技巧6.2 教学内容建筑详图的基本概念和绘制方法建筑详图的标注和符号建筑详图的绘制技巧6.3 教学步骤导入建筑详图的基本概念和绘制方法演示建筑详图的标注和符号的使用练习绘制建筑详图讲解建筑详图的绘制技巧6.4 练习与作业绘制一个简单的建筑详图熟悉并掌握建筑详图的标注和符号的使用第七章：建筑模型的建立7.1 教学目标了解建筑模型的基本概念和建立方法熟悉建筑模型的类型和用途掌握建筑模型的建立技巧7.2 教学内容建筑模型的基本概念和建立方法建筑模型的类型和用途建筑模型的建立技巧7.3 教学步骤导入建筑模型的基本概念和建立方法演示建筑模型的建立过程练习建立建筑模型讲解建筑模型的建立技巧7.4 练习与作业建立一个简单的建筑模型熟悉并掌握建筑模型的建立技巧第八章：建筑图纸的打印与输出8.1 教学目标了解建筑图纸的打印和输出的基本方法熟悉建筑图纸的打印和输出的设置掌握建筑图纸的打印和输出的技巧8.2 教学内容建筑图纸的打印和输出的基本方法建筑图纸的打印和输出的设置建筑图纸的打印和输出的技巧8.3 教学步骤导入建筑图纸的打印和输出的基本方法演示建筑图纸的打印和输出的设置练习建筑图纸的打印和输出讲解建筑图纸的打印和输出的技巧8.4 练习与作业打印和输出一个简单的建筑图纸熟悉并掌握建筑图纸的打印和输出的设置和技巧第九章：建筑制图的规范与标准9.1 教学目标了解建筑制图的规范和标准的重要性熟悉建筑制图的规范和标准的内容掌握建筑制图的规范和标准的应用9.2 教学内容建筑制图的规范和标准的重要性建筑制图的规范和标准的内容建筑制图的规范和标准的应用9.3 教学步骤导入建筑制图的规范和标准的重要性演示建筑制图的规范和标准的内容练习应用建筑制图的规范和标准讲解建筑制图的规范和标准的应用9.4 练习与作业按照建筑制图的规范和标准的要求完成一个建筑图纸熟悉并掌握建筑制图的规范和标准的内容和应用第十章：建筑制图的综合实践10.1 教学目标综合运用所学的建筑制图知识和技巧培养解决实际建筑制图问题的能力提高建筑制图的综合实践能力10.2 教学内容综合运用建筑制图知识和技巧解决实际建筑制图问题的能力提高建筑制图的综合实践能力10.3 教学步骤导入综合实践的重要性演示解决实际建筑制图问题的过程练习综合运用建筑制图知识和技巧讲解提高建筑制图的综合实践能力的方法10.4 练习与作业完成一个综合性的建筑制图项目培养解决实际建筑制图问题的能力提高建筑制图的综合实践能力重点和难点解析重点环节1：CAD建筑制图基础掌握CAD建筑制图的基本概念和术语熟悉CAD建筑制图的操作界面和基本工具掌握CAD建筑制图的基本操作技巧重点环节2：建筑平面图的绘制理解建筑平面图的基本概念和绘制方法熟悉建筑平面图的标注和符号掌握建筑平面图的绘制技巧重点环节3：建筑立面图的绘制理解建筑立面图的基本概念和绘制方法熟悉建筑立面图的标注和符号掌握建筑立面图的绘制技巧重点环节4：建筑剖面图的绘制理解建筑剖面图的基本概念和绘制方法熟悉建筑剖面图的标注和符号掌握建筑剖面图的绘制技巧重点环节5：建筑透视图的绘制理解建筑透视图的基本概念和绘制方法熟悉建筑透视图的标注和符号掌握建筑透视图的绘制技巧重点环节6：建筑详图的绘制理解建筑详图的基本概念和绘制方法熟悉建筑详图的标注和符号掌握建筑详图的绘制技巧重点环节7：建筑模型的建立理解建筑模型的基本概念和建立方法熟悉建筑模型的类型和用途掌握建筑模型的建立技巧重点环节8：建筑图纸的打印与输出理解建筑图纸的打印和输出的基本方法熟悉建筑图纸的打印和输出的设置掌握建筑图纸的打印和输出的技巧重点环节9：建筑制图的规范与标准理解建筑制图的规范和标准的重要性熟悉建筑制图的规范和标准的内容掌握建筑制图的规范和标准的应用重点环节10：建筑制图的综合实践综合运用所学的建筑制图知识和技巧解决实际建筑制图问题的能力提高建筑制图的综合实践能力本文档详细解析了CAD建筑制图的教学教案，包括基础操作、平面图、立面图、剖面图、透视图、详图的绘制，建筑模型的建立，图纸的打印与输出，制图规范与标准，以及综合实践等方面。
AutoCAD建筑制图基础教程(2011版)第五章简明教程PPT课件
图5-21 相同图例相接时的画法
(4) 两个相邻的涂黑图例(如混凝土构件、金属件)间，应留有 空隙。其宽度不得小于0.7mm，如图5-22所示。 (5) 需画出的建筑材料图例面积过大时，可在断面轮廓线内， 沿轮廓线作局部表示，如图5-23所示。
图5-22 相邻涂黑图例的画法
图5-23 局部表示图例
图5-1 建筑立面图
图5-2 窗剖面图
图案的填充命令是Hatch，可以通过3种方式启动Hatch命令。 (1) 选择“绘图”|“图案填充”命令。 (2) 单击“绘图”工具栏“图案填充…”按钮 。 (3) 在命令行输入Hatch。
当单击“绘图”工具栏“图案填充”按钮时，会弹出如图5-3 所示的“图案填充和渐变色”对话框，选择“图案填充”选 项卡。
图5-3 “图案填充和渐变色”对话框
5.2 渐变色填充
AutoCAD 2011中文版不仅提供了各种图案填充，还提供了渐 变色填充。在建筑制图中可以利用该填充方式加强方案图的表 现效果。 选择如图5-3所示的“图案填 充和渐变色”对话框中的“渐 变色”选项卡，或者直接单击 “绘图”工具栏上的“渐变 色…”按钮，可以得到如图516所示的对话框。
图5-20 “重新创建边界”的效果
பைடு நூலகம்
5.5 建筑制图规范关于填充的要求
房屋建筑制图统一标准(GB/T 50001-2001)中有对于建筑材料 的图例画法，和一些与填充相关的规定。对于常用建筑材料的 图例画法，规范对其尺度比例不作具体规定，可以根据图样大 小而定，但绘制时应该注意以下问题。 (1) 图例线应间隔均匀，疏密适度，做到图例正确，表示清楚。 (2) 不同品种的同类材料使用同一图例时(如某些特定部位的石 膏板必须注明是防水石膏板时)，应在图上附加必要的说明。 (3) 两个相同的图例相接时，图例线宜错开或使倾斜方向相反， 如图5-21所示。
AutoCAD建筑绘图电子教案
AutoCAD建筑绘图电子教案第一章：AutoCAD 2024基础知识1.1 课程介绍了解AutoCAD在建筑绘图领域的应用熟悉AutoCAD 2024的操作界面掌握AutoCAD的基本操作命令1.2 界面介绍认识菜单栏、工具栏、状态栏等界面元素熟悉视图控制和图层管理功能1.3 基本操作学会创建、保存、打开和关闭图形文件掌握鼠标和键盘操作技巧学习绘制和编辑线段、圆、矩形等基本图形1.4 实践练习绘制一个简单的建筑平面图熟悉图层管理和视图控制功能第二章：建筑绘图标准与规范2.1 建筑绘图标准了解建筑绘图的国家标准和行业标准熟悉建筑图纸的组成和命名规则2.2 建筑绘图规范学习建筑图纸的标注、符号和图例掌握建筑绘图中的文字和表格处理方法2.3 实践练习练习绘制建筑平面图、立面图和剖面图掌握建筑图纸的标注和图例规范第三章：建筑平面图绘制3.1 平面图概述了解建筑平面图的定义和作用熟悉建筑平面图的绘制方法和步骤3.2 建筑平面图绘制技巧学习使用AutoCAD绘制建筑平面图的常用命令掌握建筑平面图的尺寸标注和文字说明3.3 实践练习绘制一个简单的建筑平面图熟悉建筑平面图的绘制方法和技巧第四章：建筑立面图与剖面图绘制4.1 立面图与剖面图概述了解建筑立面图和剖面图的定义和作用熟悉立面图和剖面图的绘制方法和步骤4.2 建筑立面图与剖面图绘制技巧学习使用AutoCAD绘制立面图和剖面图的常用命令掌握立面图和剖面图的尺寸标注和文字说明4.3 实践练习绘制一个简单的建筑立面图和剖面图熟悉建筑立面图和剖面图的绘制方法和技巧第五章：建筑透视图绘制5.1 透视图概述了解建筑透视图的定义和作用熟悉建筑透视图的绘制方法和步骤5.2 建筑透视图绘制技巧学习使用AutoCAD绘制透视图的常用命令掌握建筑透视图的尺寸标注和文字说明5.3 实践练习绘制一个简单的建筑透视图熟悉建筑透视图的绘制方法和技巧第六章：建筑三维模型绘制6.1 三维模型概述了解建筑三维模型的定义和作用熟悉建筑三维模型的绘制方法和步骤6.2 建筑三维模型绘制技巧学习使用AutoCAD绘制建筑三维模型的常用命令掌握建筑三维模型的尺寸标注和文字说明6.3 实践练习绘制一个简单的建筑三维模型熟悉建筑三维模型的绘制方法和技巧第七章：建筑模型渲染与输出7.1 渲染概述了解建筑模型渲染的定义和作用熟悉建筑模型渲染的步骤和技巧7.2 建筑模型渲染设置学习使用AutoCAD的渲染工具进行设置掌握材质、光源、贴图等渲染参数的调整7.3 输出与打印学习将建筑模型输出为图片或视频格式熟悉建筑模型的打印设置和输出要求7.4 实践练习对之前绘制的三维模型进行渲染并输出熟悉建筑模型渲染和输出的方法和技巧第八章：建筑绘图协同与共享8.1 协同概述了解建筑绘图协同的意义和优势熟悉AutoCAD的协同工作模式8.2 共享与协作学习使用AutoCAD的文件共享和协作功能掌握建筑绘图团队的协作技巧8.3 版本控制与更新了解建筑绘图文件的版本控制方法熟悉文件的更新和同步技巧8.4 实践练习练习建筑绘图团队的协同工作熟悉共享、协作和版本控制的方法和技巧第九章：建筑绘图实战案例分析9.1 案例概述了解实际建筑绘图项目的要求和流程熟悉案例项目的图纸内容和设计理念9.2 案例分析学习AutoCAD在实际建筑绘图中的应用技巧掌握案例项目的绘图方法和步骤9.3 实践练习分析并绘制案例项目的建筑图纸熟悉实际建筑绘图项目的操作方法和技巧第十章：建筑绘图技巧与优化10.1 绘图技巧学习建筑绘图中的高效操作技巧掌握AutoCAD的快捷键和使用方法10.2 绘图优化了解建筑绘图文件的优化方法和技巧熟悉提高绘图效率和质量的方法10.3 实践练习运用绘图技巧和优化方法完成一个建筑绘图项目提高建筑绘图的效率和质量10.4 课程总结回顾整个AutoCAD建筑绘图电子教案的学习内容总结建筑绘图的要点和技巧探讨建筑绘图的发展趋势和新技术应用重点和难点解析重点环节1：界面介绍界面布局和功能区域划分是初学者掌握AutoCAD的关键，理解各部分的作用对于高效操作至关重要。
《建筑制图与CAD应用》课件 建筑制图与CAD应用项目五
任务一 绘制剖视图与断面图
相关知识
一、剖面图 2．剖面图的种类 （3）局部剖面图 当建筑形体的外形比较复杂，完全剖开后无法表示清楚它的外形时，可以保留原视图的大部分，而只将局部地方画成剖 面图。如图5-1-5所示，在不影响外形表达的情况下，将杯形基础水平投影的一个角落画成剖面图，表示基础内部钢筋的 配置情况，这种剖面图称为局部剖面图。 局部剖面图一般不再进行标注，它适用于表达形体的局部内部结构。 对于多层构造（如地面、墙面、屋面等）的表达，可采用分层剖切的剖面图。如图5-1-6所示为人行道多层构造的分层剖 切的剖面图，它是局部剖面图的特殊形式。
③ 剖面图编号。剖面图编号采用阿拉伯数字，按顺序由左至右，由上到下连续编排，并注写在投影方向线的端部。 为了避免阶梯剖面图、旋转剖面图剖切位置线的转折处与其他图线发生混淆，可在转角处的外侧加注相应的编号，如 图5-1-9中的“3—3”。
任务一 绘制剖视图与断面图
相关知识
一、剖面图 3．剖面图的标注规定
任务实施
任务一 绘制剖视图与断面图
图5-1-14 支架立体图
图5-1-15 支架的表达方案
任务一 绘制剖视图与断面图
知识拓展
一、对称结构的简化画法 当构配件的视图有一条对称线时，可只画出该视图的一半；当视图有两条对称线时，可只画出该视图的四分之一，并 画出对称符号，如图5-1-16所示。 图形也可以稍微超出其对称线，此时可不画对称符号，这种表示方法必须画出对称线，并在折断出画出折断线或波浪 线，如图5-1-17所示。
图5-1-9 剖切符号与编号
任务一 绘制剖视图与断面图
相关知识
二、断面图 1．断面图的概念 假想用一个剖切平面，将物体某部分切断，其剖切平面与物体的截交线所围成的平面图形，就称为断面（或截面）。仅 画出剖切面切到部分的图形，并在断面上画出材料图例，这样得到的图形称为断面图。 断面图适用于表达变截面的杆状构件，如图5-1-10所示为预制钢筋混凝土梁的立体图，假想被剖切面1和2分别截断后， 将其投影到与剖切面平行的投影面上，所得到的1―1剖面图和2―2断面图如图5-1-11所示。
《建筑工程制图与识图》(第二版)课件 第5章
画出板肋式基础的三视图。
1．形体分析
◦ 板肋式杯形基础的形体，可以看成由四棱柱底板、中间 四棱柱(其中挖去一方形块)和6块梯形肋板叠加组成。 四棱柱在底板中央，前后各肋板的左、右外侧面与中间 四棱柱左、右侧面共面，左右两块肋板在四棱柱左右侧 面的中央，如图。
2. 确定安放位置
◦ 根据基础在建筑物中的位置，形体应平放，使H面平行 于底板底面，V面平行于形体的正面。
同济大学出版社
1.通过本章的教学使学生掌握形体分析法和线面分 析法； 2.掌握同坡屋面的概念及作图方法； 3.掌握组合体投影图的尺寸注法，所注尺寸要求完 整、清晰，并符合国家制图标准的有关规定。 4.熟练掌握绘制和阅读组合体投影图的方法与步骤。
1.组合体的投影，同坡屋面投影； 2.组合体的尺寸标注，组合体投影图的阅读方法。
1．标注定形尺寸 2．标注定位尺寸 3．标注总尺寸
注意如下几点：
◦ （1）尺寸标注要齐全，不要到施工时还得计算和度量。 ◦ （2）一般应把尺寸布置在图形轮廓线之外(图5-16)，但又要 靠近被标注的基本形体。对某些细部尺寸，允许标注在图形 内。 ◦ （3）同一基本形体的定形、定位尺寸，应尽量标注在反映该 形体特征的投影图中，并把长、宽、高三个方向的定形、定 位尺寸组合起来，排成几行。标注定位尺寸时，通常对圆形 要定圆心的位置，多边形要定边的位置。 ◦ （4）检查复核，应注意下面三个方面：① 标注尺寸是一项 极严肃的工作，必须认真负责，一丝不苟。尺寸数字必须正 确无误和端正，同一张图幅内数字大小应一致。② 每一方向 细部尺寸的总和应等于该方向的总尺寸。③ 检查有无尺寸被 遗漏，必要时允计适当重复标注。
工程制图及CAD课件(完整)整套课件汇总完整版电子教案(全)
指定左下角点或 [开(ON)/关(OFF)] <0.0000,0.0000>: 0,0 //设定A3图纸的左下角界限
指定右上角点 <420.0000,297.0000>:420,297
//设
定A3图纸的右上角界限
zoom（缩放视窗）可显示全部绘图范围，具体有以下 三种方法：
单击下拉菜单“视图”—>“缩放” —>“全部”； 输入“zoom”命令，再输入“a”； “缩放”工具栏中的“全部缩放（ ）”按钮。
一、图幅、标题栏及会签栏 1．图幅及图框
幅面及图框尺寸（mm）
2．标题栏及会签栏
线型
表1-2
二、图线 1．线型
2．线宽
三、字体 1．字高
四、比例
五、尺寸标注 1．尺寸的组成
（1）尺寸界线 （2）尺寸线 （3）尺寸起止符号 （4）尺寸数字
2．尺寸标注的基本规定
第二节 几何作图
第二章 投影基础
学习目标：
1．了解工程制图常采用投影方法及三面投影图的形成 ；
2．掌握点的投影规律及重影点可见性的判别； 3．掌握直线的投影规律； 4．掌握平面的投影规律。
投影基础
投影中心(center of projection）──点光源S； 投射线（投影线）──SA、SB、SC； 投影面（projection plane）──平面P； 投影（projection）──投影线与投影面p的交点
四、形体在第三剖面图的标注 1．剖切符号
2．剖切符号的编号
三、画剖面图的要点
（1）剖切平面的的选择，通常采用与投影面平行的面作 剖切平面，按具体情况，可采用正平面、水平面或侧平面 作为剖切平面。也可用投影面作剖切平面。
