什么叫做电气接线图?怎样区分一次接线图和二次接线图?
按照国家颁布的有关电气技术标准,使用电气系统图形符号和文字符号表示电气装置中的各元件及其相互联系的工程图,称为电气连接图,又叫电气线路图。
电气连接图按其在电力系统中的作用,可分为一次接线图和二次接线图。
1、一次接线图也叫主接线图,是表示电能输送和电能分配路线的接线图。
与一次接线直接相连的电气设备,称为一次设备或一次元件。
一次接线图一般用单线绘出,图中的设备(如开关)位置都是无电压时的位置。
如图所示是低压配电的一次接线图,包括以下三个单元:
第一个单元由配电变压器T、电流互感器(三只)1TA、刀开关1QS、自动空气开关1QF和连接导线组成,它是电能输入部分。
第二个单元由刀开关2QS、电流互感器(三只)2TA、自动空气开关(四只)2QF~5QF和连接导线组成。
第三个单元由刀开关2QS、熔断器1FU和2FU、电流互感器(单只)3TA和4TA及连接导线组成。
第二个单元和第三个单元是电能输出(分配)部分。
T、1TA、1QS、1QF等都是一次设备。
2、二次接线图上述一次接线图所绘出的三个单元,只表明电能输送和分配,而未表明电路的控制、指示、监视、测量和保护。
表明电路的控制、指示、监视、测量和保护电器正常运行的接线图,称为二次接线图,也叫副接线图。
与二次接线直接相连的电器,称为二次设备或二次元件。
二次接线图往往只绘出一次连线图中的一个单元的某一元件。
某
一参量或表明某一功能。
例如,图2是图1中电能输入单元的电流互感器1TA(电流参量)的电流测量二次接线图。
由该图可见.电流表A就是二次元件。
机电一次、二次电气设计内容及划分机电一次、二次电气设计是指建筑物中的基础电气系统设计及其细分设计。
一次电气设计包括建筑物的总线电气系统,主要负责电力输送和供电负荷分配。
二次电气设计则是指建筑物内部的细分电气系统设计,主要负责各种设备和系统的供电、控制和保护。
一次电气设计内容一次电气设计主要包括以下几个方面的内容:1. 供电系统设计:确定建筑物的供电来源、电压等级和接入方式。
2. 配电系统设计:设计建筑物内的电力分配系统,包括主配电室、配电柜、配电盘等。
3. 输入输出系统设计:涉及建筑物与外部电力网络的连接,例如主配电室与变电站的连接。
4. 电力负荷计算:确定建筑物的用电负荷,进行电源规模和输电线路的选型。
5. 电气设备选型:选择适合建筑物用电需求的电气设备,包括变压器、开关设备、电能计量设备等。
6. 配电网络保护设计:确定各级配电设备的保护方案,包括过流保护、短路保护、接地保护等。
二次电气设计内容二次电气设计则是在一次电气系统基础上的进一步细分设计,主要包括以下几个方面的内容:1. 照明系统设计:确定建筑物内的照明需求,设计适合的照明方案,包括灯具选择、照明布局等。
2. 通信系统设计:设计建筑物内的各种通信设备和系统,包括电话、网络、安防监控等。
3. 自动控制系统设计:设计建筑物内的各种自动控制设备和系统,如空调自控、门禁系统等。
4. 电梯系统设计:确定建筑物内电梯的电气设计需求,包括电梯供电、控制和安全保护等。
5. 给排水系统设计:设计建筑物内的给水、排水系统的电气部分,如水泵、污水处理设备等。
6. 特殊设备电气设计:根据建筑物内特殊设备的需求进行电气设计,如电梯、升降机、消防设备等。
划分与关系机电一次、二次电气设计是建筑物电气系统设计的两个重要层面,相互关联又有不同的侧重点。
一次电气设计主要是对建筑物整体电力系统的设计,而二次电气设计则是对建筑物内部细分系统的设计。
二次电气设计的内容根据一次电气设计的结果进行细化和补充。
电气设计一二次手册
电气设计一二次手册是一种专门针对电气设计中的一次和二次系统的手册,旨在为电气工程师和设计师提供有关电气系统设计的全面指导。
该手册通常包括以下内容:
1. 一次系统设计:
一次系统概述:介绍一次系统的基本概念、组成和功能。
一次系统元件:详细描述一次系统中的各种元件,如变压器、发电机、断路器、隔离开关等。
一次系统设计原则:介绍一次系统设计的原则、标准和规范。
一次系统计算:提供一次系统计算的方法和步骤,如潮流计算、短路电流计算等。
2. 二次系统设计:
二次系统概述:介绍二次系统的基本概念、组成和功能。
二次系统元件:详细描述二次系统中的各种元件,如继电器、传感器、执行器等。
二次系统设计原则:介绍二次系统设计的原则、标准和规范。
二次系统图纸绘制:提供二次系统图纸的绘制方法和规范,包括电气原理图、接线图等。
3. 电气安全与可靠性:
电气安全:介绍电气安全的基本概念、标准和规范,以及预防触电、电气火灾等方面的知识。
可靠性:介绍电气系统的可靠性评估方法、标准和规范,以及提高系统可靠性的措施。
4. 工程实例与案例分析:
工程实例:提供一些实际的电气设计案例,以便读者更好地理解和应用所学的知识。
案例分析:对一些典型的电气故障和事故进行分析,以提高读者的故障排除和事故处理能力。
总之,电气设计一二次手册是电气工程师和设计师在进行电气系统设计时的重要参考工具,它包含了丰富的理论知识和实践经验,有助于提高设计水平和保证电气系统的安全可靠运行。
一次回路和二次回路由一次设备相互连接构成发电、输电、配电或进行其他生产的电气回路,称为一次回路或一次接线。
其中主电路就可以称为一次回路,控制电路属于二次回路。
由一次设备相互连接形成发电、电网、配电或展开其他生产的电气电路,称作一次电路或一次接线。
二次回路定义:测量回路、继电保护回路、开关控制及信号回路、操作电源回路、断路器和隔离开关的电气闭锁回路等全部低压回路。
二次电路的定义由二次设备互相连接,构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路在词典中的表述:在电气系统中由互感器的次级绕组、测量监视仪器、继电器、自动装置等通过控制电缆联成的电路。
用以控制、保护、调节、测量和监视一次回路中各参数和各元件的工作状况。
用作监控测量ED79、掌控操作方式信号、继电保护和自动装置等所共同组成电气相连接的电路均称作二次电路或表示二次接线。
二次回路的组成指有一次设备的工作展开监控、掌控、测量、调节和维护,所布局的如:测量仪表、继电器、掌控和信号元件,自动装置、继电保护装置、电流、电压互感器等,按一定的建议相连接在一起所形成的电气电路,称作二次接线或称作二次电路。
一次回路的组成由发电机、变压器、电力电缆、断路器、隔离开关、电压、电流互感器、避雷器等构成的电路,称为一次接线或称为主接线。
二次回路的分类按电源性质分后交流电流回路---由电流互感器(ta)二次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。
交流电压电路---由电压互感器(tv)二次侧及三相五柱电压互感器开口三角经降压变压器切换为v供电给测量仪表及继电器等所有电压线圈以及信号电源等。
直流回路---使用所变输出经变压、整流后的直流电源。
蓄电池---适用于于大、中型变小、配电所,投资成本高,占地面积小。
按用途区分测量电路、继电保护电路、控制器掌控及信号电路、断路器和隔绝控制器的电气枪机电路、操作方式电源电路。
操动回路---包括从操动(作)电源到断路器分、合闸线圈之间的所有有关元件,如:熔断器、控制开关、中间继电器的触点和线圈、接线端子等。

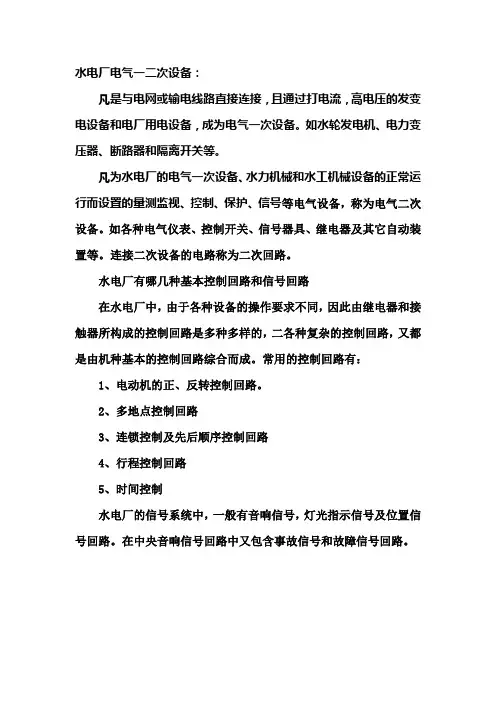

水电厂电气一二次设备:
凡是与电网或输电线路直接连接,且通过打电流,高电压的发变电设备和电厂用电设备,成为电气一次设备。
如水轮发电机、电力变压器、断路器和隔离开关等。
凡为水电厂的电气一次设备、水力机械和水工机械设备的正常运行而设置的量测监视、控制、保护、信号等电气设备,称为电气二次设备。
如各种电气仪表、控制开关、信号器具、继电器及其它自动装置等。
连接二次设备的电路称为二次回路。
水电厂有哪几种基本控制回路和信号回路
在水电厂中,由于各种设备的操作要求不同,因此由继电器和接触器所构成的控制回路是多种多样的,二各种复杂的控制回路,又都是由机种基本的控制回路综合而成。
常用的控制回路有:
1、电动机的正、反转控制回路。
2、多地点控制回路
3、连锁控制及先后顺序控制回路
4、行程控制回路
5、时间控制
水电厂的信号系统中,一般有音响信号,灯光指示信号及位置信号回路。
在中央音响信号回路中又包含事故信号和故障信号回路。
电气一次和电气二次的定义电气一次和电气二次,这个话题其实挺有意思的。
咱们先说说电气一次吧。
电气一次,简单来说,就是我们日常用的那些大块头的设备,像变压器、高压开关等等。
你想啊,就像咱们厨房里的大锅,专门用来煮大菜。
电气一次的工作,就是把电从一个地方送到另一个地方,保证整个系统能够正常运转。
你想想,如果没有这些设备,电就像无头苍蝇,乱飞乱撞,真是让人心慌。
再说电气二次,听名字就知道,这个是跟电气一次相对的。
电气二次就像是厨房里的调料,虽然看起来小,但没有它们,饭菜可就没味道了。
它主要负责控制和保护,比如各种仪表、继电器和控制系统,负责监测电流、电压这些数据,简直就是电气系统的“保姆”。
如果电气一次是硬汉,电气二次就是细腻的女神,二者缺一不可,配合得恰到好处,才能把电力系统搞得妥妥的。
很多人可能会想,电气一次和电气二次有什么实际的区别呢?就好比一辆车的引擎和仪表盘,引擎负责让车子跑,而仪表盘则告诉你速度、油量等信息。
电气一次提供了基础的电力供应,电气二次则像个聪明的小助手,帮我们监控和调节这些电力,确保一切都在安全的范围内运行。
没有电气二次,电气一次就像开车不看表,出事那可是小菜一碟。
在实际应用中,电气一次和电气二次的配合也特别重要。
电气一次设备如果出现故障,电气二次能够迅速发出警报,甚至自动断电,保护整个系统。
这样一来,就像是一个勇敢的消防员,火灾一来就冲上前去扑灭。
而电气二次如果出了问题,电气一次可就白忙活了,电流失控,后果可就不堪设想了。
真是“功夫下在平时”,细节决定成败。
电气一次和电气二次的安装和维护也是一门大学问。
很多人觉得电气一次就是大工程,电气二次就简单,其实这两个都是门技术活。
电气一次需要专业的人来安装,保证设备的安全性和稳定性。
而电气二次同样需要细致入微的检查和维护,不然小问题可能引发大麻烦。
就像咱们平时的汽车保养,细节不能马虎,马虎大意可真会让你骑虎难下。
电气一次和电气二次的结合,形成了一个完整的电气系统。

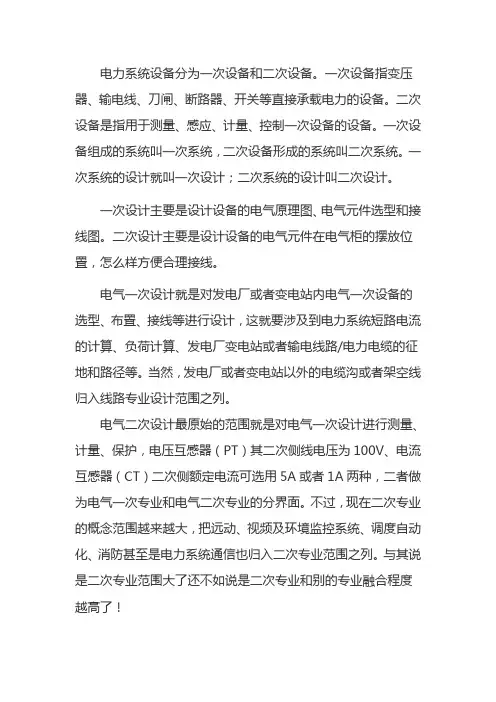

电力系统设备分为一次设备和二次设备。
一次设备指变压器、输电线、刀闸、断路器、开关等直接承载电力的设备。
二次设备是指用于测量、感应、计量、控制一次设备的设备。
一次设备组成的系统叫一次系统,二次设备形成的系统叫二次系统。
一次系统的设计就叫一次设计;二次系统的设计叫二次设计。
一次设计主要是设计设备的电气原理图、电气元件选型和接线图。
二次设计主要是设计设备的电气元件在电气柜的摆放位置,怎么样方便合理接线。
电气一次设计就是对发电厂或者变电站内电气一次设备的
选型、布置、接线等进行设计,这就要涉及到电力系统短路电流的计算、负荷计算、发电厂变电站或者输电线路/电力电缆的征地和路径等。
当然,发电厂或者变电站以外的电缆沟或者架空线归入线路专业设计范围之列。
电气二次设计最原始的范围就是对电气一次设计进行测量、计量、保护,电压互感器(PT)其二次侧线电压为100V、电流互感器(CT)二次侧额定电流可选用5A或者1A两种,二者做为电气一次专业和电气二次专业的分界面。
不过,现在二次专业的概念范围越来越大,把远动、视频及环境监控系统、调度自动化、消防甚至是电力系统通信也归入二次专业范围之列。
与其说是二次专业范围大了还不如说是二次专业和别的专业融合程度越高了!。

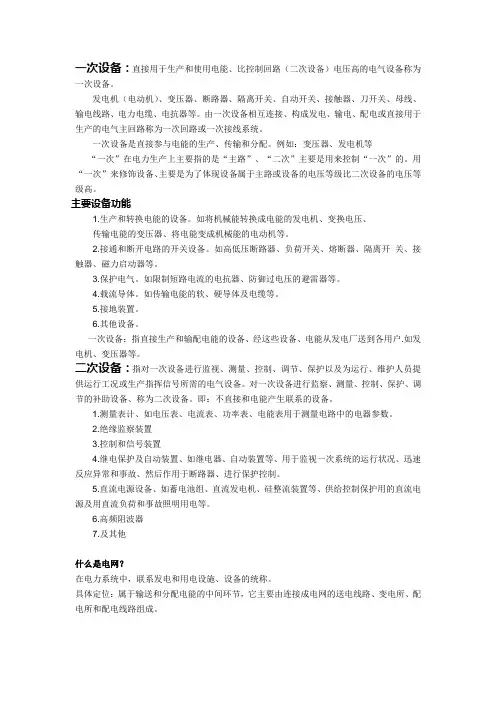

一次设备:直接用于生产和使用电能、比控制回路(二次设备)电压高的电气设备称为一次设备。
发电机(电动机)、变压器、断路器、隔离开关、自动开关、接触器、刀开关、母线、输电线路、电力电缆、电抗器等。
由一次设备相互连接、构成发电、输电、配电或直接用于生产的电气主回路称为一次回路或一次接线系统。
一次设备是直接参与电能的生产、传输和分配。
例如:变压器、发电机等“一次”在电力生产上主要指的是“主路”、“二次”主要是用来控制“一次”的。
用“一次”来修饰设备、主要是为了体现设备属于主路或设备的电压等级比二次设备的电压等级高。
主要设备功能1.生产和转换电能的设备。
如将机械能转换成电能的发电机、变换电压、传输电能的变压器、将电能变成机械能的电动机等。
2.接通和断开电路的开关设备。
如高低压断路器、负荷开关、熔断器、隔离开关、接触器、磁力启动器等。
3.保护电气。
如限制短路电流的电抗器、防御过电压的避雷器等。
4.载流导体。
如传输电能的软、硬导体及电缆等。
5.接地装置。
6.其他设备。
一次设备:指直接生产和输配电能的设备、经这些设备、电能从发电厂送到各用户.如发电机、变压器等。
二次设备:指对一次设备进行监视、测量、控制、调节、保护以及为运行、维护人员提供运行工况或生产指挥信号所需的电气设备。
对一次设备进行监察、测量、控制、保护、调节的补助设备、称为二次设备。
即:不直接和电能产生联系的设备。
1.测量表计、如电压表、电流表、功率表、电能表用于测量电路中的电器参数。
2.绝缘监察装置3.控制和信号装置4.继电保护及自动装置、如继电器、自动装置等、用于监视一次系统的运行状况、迅速反应异常和事故、然后作用于断路器、进行保护控制。
5.直流电源设备、如蓄电池组、直流发电机、硅整流装置等、供给控制保护用的直流电源及用直流负荷和事故照明用电等。
6.高频阻波器7.及其他什么是电网?在电力系统中,联系发电和用电设施、设备的统称。
具体定位:属于输送和分配电能的中间环节,它主要由连接成电网的送电线路、变电所、配电所和配电线路组成。
一次电气和二次电气
一次电气是指电力系统中的高压电气部分,包括发电机、变电站、输电线路等,负责将发电厂的电能传送至用电负荷。
它的特点是电压高、电流大,用于长距离传输电能。
二次电气是指电力系统中的低压电气部分,主要包括配电变压器、配电箱、电表等,负责将一次电气通过变压器降压分配至终端用户。
它的特点是电压低、电流小,用于提供给各类电气设备供电。
在一次电气系统中,发电机将机械能转换成电能,并通过变电站
将电能提高到较高的电压,经过输电线路传输至用电负荷。
一次电气
的高电压和大电流使得电能能够有效地传输,减少能量损失。
在二次电气系统中,配电变压器将一次电气的高压电能降低到适
合终端用户使用的电压,通过配电箱将电能分配到各个用电设备。
二
次电气能够根据实际用电需求进行灵活分配,为用户提供稳定、安全
的供电服务。
一次电气和二次电气共同构成了电力系统,是现代社会正常运转
所必需的基础设施。
一次电气通过传输电能,将电力从发电厂传送至
用户,而二次电气则负责确保电能在用户端接受到合适的电压和电流。
两者紧密配合,共同为人们的生活和工业生产提供可靠的电力供应。
第九章电气二次回路1.什么是电气一次设备和一次回路?什么是电气二次设备和二次回路?答:一次设备是指直接生产、输送和分配电能的高压电气设备。
它包括发电机、变压器、断路器、隔离开关、自动开关、接触器、刀开关、母线、输电线路、电力电缆、电抗器、电动机等。
由一次设备相互连接,构成发电、输电、配电或进行其它生产的电气回路称为一次回路或一次接线系统。
二次设备是指对一次设备的工作进行监测、控制、调节、保护以及为运行、维护人员提供运行工况或生产指挥信号所需的低压电气设备。
如熔断器、控制开关、继电器、控制电缆等。
由二次设备相互连接,构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路或二次接线系统。
2.哪些回路属于连接保护装置的二次回路?答:连接保护装置的二次回路有以下几种回路:(1)从电流互感器、电压互感器二次侧端子开始到有关继电保护装置的二次回路(对多油断路器或变压器等套管互感器,自端子箱开始)。
(2)从继电保护直流分路熔丝开始到有关保护装置的二次回路。
(3)从保护装置到控制屏和中央信号屏间的直流回路。
(4)继电保护装置出口端子排到断路器操作箱端子排的跳、合闸回路。
3.举例简述二次回路的重要性。
答:二次回路的故障常会破坏或影响电力生产的正常运行。
例如若某变电所差动保护的二次回路接线有错误,则当变压器带的负荷较大或发生穿越性相间短路时。
就会发生误跳闸;若线路保护接线有错误时,一旦系统发生故障,则可能会使断路器该跳闸的不跳闸。
不该跳闸的却跳了闸,就会造成设备损坏、电力系统瓦解的大事故;若测量回路有问题,就将影响计量,少收或多收用户的电费。
同时也难以判定电能质量是否合格。
因此,二次回路虽非主体,但它在保证电力生产的安全,向用户提供合格的电能等方面都起着极其重要的作用。
4.什么是二次回路标号?二次回路标号的基本原则是什么?答:为便于安装、运行和维护,在二次回路中的所有设备间的连线都要进行标号,这就是二次回路标号。
电气一次、二次设备简要论述一次设备简述电气一次设备是指电力系统中的主要设备,用于输电和配电。
它们通常被称为高压设备,用于将发电厂产生的电能传输到各个电力用户。
一次设备主要包括发电机、变压器、断路器和隔离开关等。
发电机发电机是电气一次设备中的重要组成部分,用于将机械能转化为电能。
它是通过转子与定子之间的电磁感应原理工作的。
发电机通常由铁心、线圈和旋转部件组成。
旋转部件提供机械能,而线圈则通过电磁感应产生电能。
变压器变压器是电气一次设备中的另一个重要组件,用于将电能从一个电压级别转换为另一个电压级别。
它的工作原理是基于电磁感应原理的。
变压器主要由铁心和线圈组成,其中线圈分为原线圈和副线圈。
通过改变线圈的匝数比,变压器可以实现电压的转换。
断路器断路器是用来断开或连接电路的一种设备。
它主要用于保护电气系统免受电流过载和短路等故障的影响。
断路器通常具有自动保护功能,可以在故障发生时自动切断电流,从而保护设备和人员的安全。
隔离开关隔离开关是一种用于隔离电气设备的开关。
它主要用于与电源断开连接、检修和维护设备时使用。
隔离开关通常具有明显的标志,以便操作人员能够清楚地知道电源是否已被隔离。
二次设备简述电气二次设备是指用于监测、控制和保护电气系统的设备。
它们通常被称为低压设备,用于将电能分配给终端用户。
二次设备主要包括仪表、保护装置和控制器等。
仪表仪表是用于测量、监测和显示电气量的设备。
常见的仪表包括电压表、电流表、功率表和能量表等。
仪表通常具有高精度和可靠性,用于监测电气系统的工作状态。
保护装置保护装置主要用于监测和保护电气系统免受过电流、过电压和短路等故障的影响。
常见的保护装置包括过零保护器、过流保护器和差动保护器等。
保护装置在故障发生时,能够及时切断电源,以防止故障的扩大和设备的损坏。
控制器控制器用于控制电气系统的运行和操作。
它可以根据需要调整电气系统的参数和运行模式。
控制器通常具有人机界面,以便操作人员对系统进行操作和监控。
75个常用电气名词与解释展开全文1、一次设备——一次设备是直接生产和输配电能的设备。
如:发电机、变压器、开关电气、电力电缆等。
2、一次回路——由发电机经变压器和输配电线路直至用电设备的电气主接线,通常称为一次回路。
3、二次设备——二次设备是对一次设备的工作进行监察测量、操作控制和保护等的辅助设备,如:仪表、继电器、控制电缆、控制和信号设备等4、二次回路——二次设备按一定顺序连成的电路,称为二次电路或二次回路。
5 、电气主接线——主要是指在发电厂、变电所、电力系统中,为满足预定的功率传送方式和运行等要求而设计的、表明高压电气设备之间相互连接关系的传送电能的电路。
6、双母线接线——它具有两组母线:工作母线I和备用母线l。
每回线路都经一台断路器和两组隔离开关分别接至两组母线,母线之间通过母线连络断路器(简称母联)连接,称为双母线接线。
7、厂用电——发电厂在启动、运转、停役、检修过程中,有大量以电动机拖动的机械设备,用以保证机组的主要设备和输煤、碎煤、除灰、除尘及水处理等辅助设备的正常运行。
这些电动机以及全厂的运行、操作、试验、检修、照明等用电设备都属于厂用负荷,总的耗电量,统称为厂用电。
8、速断保护——不加时限,只要电流达到整定值就可瞬时动作的保护。
9、差动保护——是利用电气设备故障时电流变化而达到启动的保护。
10、零序保护——反应电力系统接地故障所特有的零序电流和零序电压电气量的保护。
11、距离保护——反应故障点至保护安装处距离的一种保护装置。
12、自动重合闸——当线路发生故障,断路器跳闸后,能够不用人工操作而进行自动重新合闸的装置。
重合闸分单相和综合重合闸。
13、重合闸后加速——重合闸于永久性故障上,保护装置再次无时限动作跳开断路器并不在进行重合闸,叫重合闸后加速。
14、保护——能满足系统稳定及设备安全要求,有选择地快速切除被保护设备和全线故障的保护。
15、后备保护——主保护不动作或断路器拒动时,用以切除故障的保护16、功率因数——有功功率P与视在功率S的比值。
电力系统及其一、二次设备,二次系统1、电力系统电力系统由发电、输电、变电、配电、用电设备及相应的辅助系统组成的。
图12、电力系统的电气设备一次设备:(也称主设备)是构成电力系统的主体,它是直接生产、输送和分配电能的设备,包括(发电机、变压器、开关电器、电力线路、互感器、避雷器)等。
特点:高电压、大电流一次电气设备按用途及功能相互连接构成的电路,称为一次回路或一次接线或主接线图。
图2二次设备:是对一次设备进行控制、调节、保护和监测的设备,它包括(测量表计、继电保护和自动装置、操作电器及直流电源设备)等。
特点:低电压、小电流二次设备通过电压互感器和电流互感器与一次设备取得电的联系。
二次电气设备相互连接构成的电路,称为二次回路或二次接线。
图3二次系统的内容:互感器二次电路、控制系统、信号系统、测量系统、同步系统、保护系统、直流系统等。
图4屋内配电装置图510kV跳闸原因分析,及配网故障防护措施10kV跳闸原因分析(1)台风及强对流天气下,极易造成漂浮物搭接在裸露设备之间;强降雨导致设备绝缘降低,雨水浸泡杆塔导致倒杆、断杆,引发短路,导致跳闸事故发生。
(2)树枝与导线距离过近;导线烧断落在地上。
(3)雷击导致绝缘子、避雷器损坏(击穿);外力导致绝缘子破损、裂纹,绝缘距离不够,导致爬电。
(4)设备(变压器【本体、高压引线、低压配电设备】高压熔断器、隔离开关、高压计量设备)老化(过流跳闸)、线路松动、脱落,如电缆线路(电缆本体、终端)图1配网故障防护措施(1)鉴于避雷器仅能保护当级杆塔,避雷器安装位置:配网线路分支处、接处、配电设备处等防雷薄弱点安装防雷装置;变压器上选择放电效果好、绝缘击穿率低的金属化合物避雷器,以提高线路的耐雷能力,定期对避雷器进行绝缘电阻、放电电压实验,对地进行降阻处理。
(2)确保用户工程从设计、设备质量和施工质量均符合入网满足入网,产权分界点必须加断路器,计算和整定好保护定值,合理配置各级开关。
怎样识别电气设备的一次设备和二次设备根据发电厂和变电站对电能的生产、变压、输送、分配和使用的需求,以及运行中安全、优质、可靠和经济的要求,结合云南省天气干旱供电紧张、大红山铜矿面临外部限电、电费涨价等环境条件。
身为大红山铜矿的一分子,每个员工都应把“挖潜增效、控亏增盈”紧记于心。
了解电气设备,做好节能降耗已是每个员工的必须了解和做好的份内事情。
一、一次设备直接参与生产、输送和分配电能的电气设备称为一次设备,通常包挂以下五类:1、能量转换设备。
发电机、变压器、电动机等属于此类设备。
其中发电机和主变压器是电站的心脏,简称主机和主变。
大红山铜矿的选变电、矿铜矿、水源变及输出端的电动机的都属于此类设备。
2、开关设备。
这类电器用于电路的接通和断开。
当电路中通过电流,尤其是通过很大的短路电流时,要断开电路很不容易,需要具备足够的灭弧能力。
按作用及结构特点,开关设备又分为以下几种:(1)断路器。
断路器不仅能接通和断开正常的负荷电流,也能断开短路电流。
它是作用最重要、结构最复杂、功能最完善的开关电器。
大红铜矿经过改造现已很多地方改造成高压真空开关断路器。
(2)熔断器。
熔断器不能接通和断开负荷电流,它被设置在电路中专门用于断开故障短路电流,切除故障回路。
(3)负荷开关。
负荷开关允许带负荷接通和断开电路,但其灭弧能力有限,不足以断开短路电流。
将负荷开关和熔断器串联在电路中便大体上相当于断路器的功能。
大红山铜矿有很多高压开关柜就用是用负荷开关和熔断器串联在电路中相当于断路器。
(4)隔离开关。
隔离开关主要用于设备或电路检修时隔离电源,造成一个可见的、足够的空气间距。
检修时一定要把隔离开关打到接地,防止突然来电对人员造成触电伤害。
断路器和熔断器都能在其电路故障时断开一定的短路电流以切除故障电路,故称为保护电器。
断路器和负荷开关能接通和断开一定的负荷电流,称为操作电器。
隔离开关因为没有灭弧能力,不能开断负荷电流。
若在负荷电流下错误地切开隔离开关,叫带负荷拉闸,是一种严重的误操作,要尽量避免。
2023-11-11contents •一次回路•二次回路•发电机回路•变压器回路•高压配电装置回路•二次回路的维护和检修目录01一次回路一次回路是指发电厂中的主电路,它包括电源、开关、导线、保护设备、负载等组成部分。
发电厂中的一次回路主要是用来传输电能,将发电机产生的电能输送到各个用电设备上。
一次回路的定义和组成一次回路中还包括一些控制和保护装置,如继电器、接触器、熔断器等。
这些装置能够对电力系统进行控制和保护,如过载保护、短路保护、欠压保护等。
一次回路中的控制和保护装置VS02二次回路二次回路的定义和组成定义二次回路是指对一次设备进行控制、调节、保护、测量的电源及控制回路。
它包括电源、开关、熔断器、继电保护、测量、控制等设备及连接导线。
组成二次回路一般由电源、开关、负载、保护和测量等部分组成。
测量仪表和信号装置测量仪表信号装置控制和保护装置控制装置保护装置操作电源系统操作电源电源系统03发电机回路发电机主回路过压保护是用于保护发电机免受过高电压的损坏,它可以在电压超过设定值时切断电流,防止发电机和其他设备受到损坏。
04变压器回路一次绕组二次绕组铁芯绝缘套管变压器主回路调压开关测量仪表用于监测二次绕组的输出电压和电流。
测量仪表保护装置01020305高压配电装置回路高压配电装置主回路连接电源与配电系统,控制电能的输入。
高压进线开关母线馈线开关隔离刀闸分配电能,将电能传递到各个馈线回路。
控制各馈线的通断,提供电能给用电设备。
用于隔离电源与负载,确保设备维护和检修时的安全。
继电保护装置提供控制回路的电源,确保设备的正常运行。
操作电源控制柜测量仪表01020403显示配电系统的运行参数,如电压、电流、频率等。
监测配电系统的运行状态,保护设备和线路的安全。
集成配电设备的控制回路,实现远程控制和监测。
过载保护防止设备过载运行,保护设备和线路不受到损坏。
短路保护在发生短路故障时,迅速切断电源,防止事故扩大。
什么是电气一次、二次?
一、什么是电气一次,二次?
体现在电气一次设备与二次设备的区别上:
一次设备是指直接用于生产、输送和分配电能的生产过程的高压电气设备。
它包括发电机、变压器、断路器、隔离开关、自动开关、接触器、刀开关、母线、输电线路、电力电缆、电抗器、电动机等。
由一次设备相互连接,构成发电、输电、配电或进行其他生产过程的电气设备称为一次设备。
二次设备是指对一次设备的工作进行监测、控制、调节、保护以及为运行、维护人员提供运行工况或生产指挥信号所需的低压电气设备。
如熔断器、控制开关、继电器、控制电缆等。
由二次设备相互连接,构成对一次设备进行监测、控制、调节和保护的电气设备称为二次设备。
二、电气一次的分类
电气一次设备根据其在生产中的作用可以分为六大类:
(1)生产和转换电能的设备。
如发电机将机械能转换为电能、电动机将电能转换成机械能、变压器将电压升高或降低等,以满足输配电需要。
(2)接通或断开电路的开关电器。
如断路器、隔离开关、熔断器、接触器等。
它们用于电力系统正常或事故状态时,将电路闭合或断开。
(3)限制故障电流和防御过电压的电器。
如限制短路电流的电抗器和防御过电压的避雷器等。
(4)接地装置。
它是埋入地中直接与大地接触的金属导体及与电气设备相连的金属线。
无论是电力系统中性点的工作接地或保护人身安全的保护接地,均同埋入地中的接地装置相连。
(5)载流导体。
如裸导体、电缆等。
按设计要求,将有关电气设备连接起来。
(6)交流电气一、二次之间的转换设备。
如电压和电流互感器,通过它们将一次侧的电压、电流转变给二次系统。
三、电气二次回路小分类
1、控制(操作)回路:由控制开关与控制对象(如断路器、隔离开关)的传递机构、执行(或操作)机构组成。
其作用是对一次设备进行“合”、“分”操作。
2、调节回路:是指调节型自动装置。
如由VQC系统对主变进行有载调压的装置,发电机的励磁调节装置。
它是由测量机构、传送机构、调节器和执行机构组成。
其作用是根据一次设备运行参数的变化,实时在线调节一次设备的工作状态,以满足运行要求。
3、继电保护和自动装置回路:是由测量回路、比较部分、逻辑部分和执行部分等组成。
其作用是根据一次设备和系统的运行状态,判断其发生故障或异常时,自动发出跳闸命令有选择性地切除故障,并发出相应地信号,当故障或异常消失后,快速投入有关断路器(重合闸及备用电源自动投入装置),恢复系统的正常运行。
(说明:以上主要是指常规的电磁型继电器等构成的保护与自动装置)
4、测量回路:由各种测量仪表及其相关回路组成。
其作用是指示或记录一次设备和系统的运行参数,以便运行人员掌握一次系统的运行情况,同时也是分析电能质量、计算经济指标、了解系统潮流和主设备运行工况的主要依据。
(说明:综合自动化已使该回路与三次回路的分界点越来越模糊)
5、信号回路:由信号发送机构和信号继电器等构成。
其作用是反映一、二次设备的工作状态。
6、操作电源系统:由电源设备和供电网络组成,它常包括直流电源系统和交流电源系统。
其作用主要是给控制、保护、信号等设备提供工作电源与操作电源,供结主变冷却、结水与结煤等动力设备,确保发电厂与变电所所有设备正常工作。
四、电气一次和二次的区别
电气一次是主接线,满足电能的传输;
电气二次接线是对一次接线进行监测,控制和管理等操作用,以保证电气一次安全可靠运行。
(1)一次:指电气设备,如变压器/油开关/隔离开关/开关柜/避雷器/电缆/架空线路等等。
(2)二次:指一次设备的控制或保护装置,如端子排/继电保护/控制回路等等。
一次电路也叫主电路,它是从电源到负载输送电能时电流所经过的电路。
一次电路中的各种电气设备叫一次设备,它们包括了各种开关、断路器、接触器、熔断器和用电设备。
二次电路也叫辅助电路,它是为实现特定的控制要求对主电路进行控制、保护、监视、测量的电路。
二次回路中的各设备叫二次设备,它们包括各种控制开关(如按钮等),继电器、接触器的线圈和辅助触点、信号灯、测量仪表等。
在电力系统中,一次设备是指直接用于生产、输送、分配电能的电气设备,包括发电机、电力变压器、断路器、隔离开关、母线、电力电缆和输电线路等,是构成电力系统的主体。
二次设备是用于对电力系统及一次设备的工况进行监测、控制、测量、调节和保护的低压电气设备,包括测量仪表、一次设备的控制、运行情况监视信号以及自动化监控系统、继电保护和安全自动装置、通信设备等。
二次设备之间按一定的功能要求连接在一起所构成的电气回路统称为二次接线或称为二次回路,它是确保电力系统安全生产、经济运行和可靠供电不可缺少的重要组成部分。
