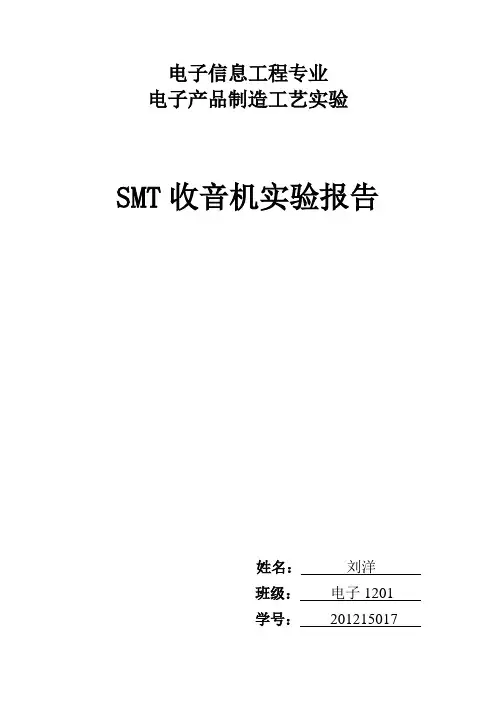

SMT收音机实验报告

电子信息工程专业

电子产品制造工艺实验SMT收音机实验报告

姓名：刘洋

班级：电子1201

学号：201215017

一、实践目的

完成SMT收音机的组装

——元件的焊接、外围电路的连接以及整机装配和调试

二、实践目的

1、掌握SMT元件的识别及其检测方法；

2、熟练电路板及其上SMT元件的焊接、安装；

3、掌握产品的调试和故障查找、排除的过程和方法；

4、从培养焊接到产品安装、调试的工程实践能力。

三、工作原理

1.SMT收音机特点

1) 采用电调谐单片FM收音机集成电路，调谐方便准确。

2）接受频率为87~108MHZ。

3）较高接收灵敏度。

4）外形小巧。便于携带。

5）电源范围宽1.8~3.5V，AAA 7号电池2节。

6）内设静噪电路，抑制调谐过程中的噪声。

2.工作原理

收音机电路的核心是单片收音集成电路SC1088。它采用特殊的低中频（70KHz）技术，外围电路省去了中频变压器和陶瓷滤波器，使电路简单可靠，调试方便。SC1088采用SOT16脚封装。

四、实验内容

1.焊膏印刷

（1）放置电路板的时候需放准，否则电路板不能被完全附上焊膏；

（2）刮焊锡膏的时候把握一定角度，不能太用力，否则焊锡膏过多不利于贴片及回流焊。

2.贴片

按位置用镊子贴上指定元件，注意大小、方向以及正反，放置时须放正，若放斜容易造成相邻管脚之间焊膏短路，必须垂直拿起后重新放置。

3.检查

4.再流焊

平稳的放进再流焊机，等待结束。

5.安装THT分立元器件

用传统的方法将元器件焊接到电路板上，避免虚焊、短路以及元件的正负引脚别弄错；不要忘记焊接跨接线J1、J2；耳机插孔焊接时须插着耳机焊。

6.调试

（1）目视检查：元器件（型号，规格）；焊点检查：虚汗，楼韩，桥接，飞溅等

（2）测总电流：

a）检查无误后将电源线接到电池片上。

b) 在电位器开关断开的状态下接入电阻。

c）插入耳机

d）用数字表200mA档跨接在开关两端测电流，约为6~25mA,并且LED正常点亮。电流为0或超过35mA的应检查电路

（3）搜索广播电台

（4）调接收频段

我国调频广播的频率范围为87~108MHZ，调试是可以找一个当地低频的FM电台适当的改变L4的匝距，是按过RESET后第一次按SCAN可以接收到这个电台。由于SC1088集成度很高，如果元器件的一致性较好，一般收到低端电台后均可覆盖FM频段，故可不调高端而仅作检查。

7.总装

以下是实验完成的成品图

五、实验总结

通过这个实践，让我们更清楚的了解了SMT收音机的内部构造，并亲自经历了整个制作过程，独立发现错误、改正错误，更加深了印象。

六、器件明细表

SM

T

分类标号规格型号/封装备注

1

电阻R1 153 2012

（2125）

RJ1/8W

2 R2 154

3 R3 122

4 R4 562

5

电容C1 222或201 2012

(2125)

6 C2，C10，

C12，C16

104

7 C3,C5 221

8 C4 331

9 C6 332

10 C7 181

11 C8 681

12 C9 683

13 C11 223

14 C13 471

15 C14 330

16 C15 820

17

二极管V3 9014 SOT-23

18 V4 9012

19 IC U SC1088 THT

1

电阻R5 681

2 R6 10

3 RJ1/16W

3

电感L1 磁环

4 L2 4.7u 色环

5 L3 70m 8匝

6 L4 78m 5匝

7

二极管V1 变容D BB910 塑封，同向引脚

8 V2 发光D LED 异形

9

电容C17 332 CC

10 C18 100U CD

11 C19 223 CC
