自适应光纤收发器

光纤收发器使用说明(HTB-1100、HTB-1100S)一．概述光纤收发器是一种用来将计算机网络的电信号转换成光信号的光电信号转换器。

HTB-1100和HTB-1100S是10/100M自适应光纤收发器，它完全符合IEEE802.310BaseT, IEEE802.3u100BaseTX,100Base-FX标准。

并已通过了信息产业部电信设备进网检测，所有技术指标全部达到了入网标准。

HTB-1100是多模光纤收发器；HTB-1100S是单模光纤收发器。

光纤收发器有1个RJ45接口和1个SC或ST 接口，分别用来连接双绞线和光纤。

光纤收发器有6个LED指示灯：POWER、FX 100、TX100、FX Link/Act、TX Link/Act、Fdx。

二．安装和初始化请按以下步骤安装netLINK系列光纤收发器：1．将光纤跳线或尾纤从光纤终端盒连接到光纤收发器。

请注意要将对方设备的发送端（TX）连到收发器的接收端（RX），将对方设备的接收端（RX）连到收发器的发送端（TX）。

2．将UTP跳线从网络设备连接到光纤收发器的RJ45接口，根据与光纤收发器对接设备的要求选用直通线或交叉线，一般与交换机等多地址网络设备连接时需用交叉线，而与服务器、工作站等单地址网络设备连接时需用直通线。

3．将电源适配器的DC插头接到光纤收发器的DC插座上，再将电源适配器的AC插头插入AC插座，此时光纤收发器的POWER灯亮，其它指示灯先按自检顺序依次闪亮，自检完成后将根据光纤收发器所检测到与之对接网络设备的状态来决定收发器的工作状态,指示灯将显示此时收发器的工作状态。

三．LED指示灯光纤收发器有6个LED指示灯，它们显示了收发器的工作状态，根据LED所示，就能判断出收发器是否工作正常和可能有什么问题，从而能帮助找出故障。

它们的作用分别如下所述：PWR：灯亮表示DC5V电源工作正常FX100：灯亮表示光纤传输速率为100MbpsFX Link/Act：灯长亮表示光纤链路连接正确；灯闪亮表示光纤中有数据在传输FDX：灯亮表示光纤以全双工方式传输数据TX100：灯亮表示双绞线传输速率为100MbpsTX Link/Act：灯长亮表示双绞线链路连接确；灯闪亮表示双绞线中有数据在传输四．光纤部分参数HTB-11001100S-251100S-401100S-60光纤接口SC/ST SC SC SC光纤类型多模单模单模单模中心波长850/1300nm1310nm1310nm1310nm传输距离2公里25公里40公里60公里最小发送功率-19.0dBm-19.0dBm-9.0dBm-5.0dBm最大发送功率-12.0dBm-9.0dBm-5.0dBm0dBm接收灵敏度<-30dBm<-32dBm<-32dBm<-36dBm允许链路损耗11.0dBm13.0dBm23.0dBm31.0dBm五.技术参数●标准:IEEE802.310BaseT,IEEE802.3u100Base-TX,100Base-FX●接口:双绞线:RJ45光纤:SC或ST●LED:PWR,FX100,FX Link/Act,FDX,TX100,TX Link/Act●传输速率:双绞线:10Mbps,100Mbps光纤:100Mbps●双工方式:全双工或半双工●双绞线:5，5E类●光纤:多模:50/125，62.5/125µm单模:8.3/125，9/125，10/125µm●电源:交流220V(100-250V)，50Hz直流：5V，1A●环境温度:0～50℃●存储温度:-20～70℃●湿度:5%～90%●体积：26×70×95mm（高×宽×长）六.装箱单HTB-1100或HTB-1100S光纤收发器1台AC220V/DC5V电源适配器1只使用说明1份注：1．光纤接口总是设置为100M全双工方式。

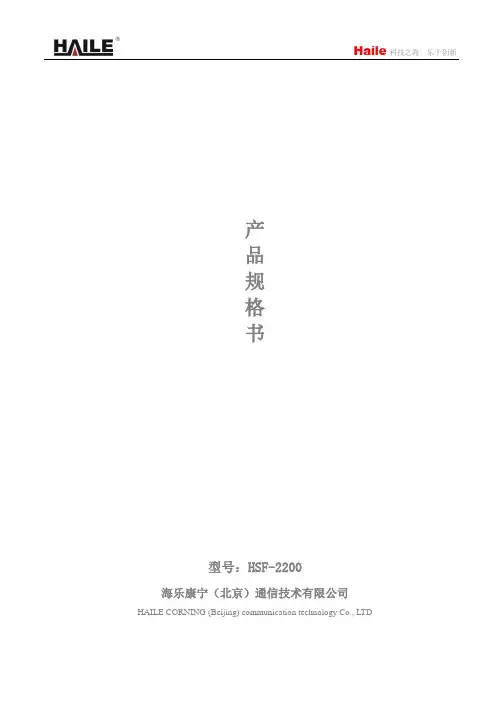

Haile科技之海乐于创新产品规格书型号：HSF-2200海乐康宁（北京）通信技术有限公司HAILE CORNING (Beijing) communication technology Co., LTDHSF-2200型10/100/1000M自适应以太网光纤收发器HSF-2200是一款10/100/1000M自适应千兆以太网光纤收发器，可以实现千兆以太网的电信号和光信号之间相互转换，并适合于0～80KM距离内的千兆以太网传输。

HSF-2200系列收发器可作为一独立设备单独使用，也可作为一插入式模块安装于HSF-R14-2系列19英寸机架上，用于中心机房。

工业级导轨设计。

主要特点：☆支持10/100/1000Mbps 交换机和10/100/1000Mbps NIC；☆内部的电源设计允许用户直接使用100～240V交流电；☆RJ-45端口可以自适应10M、100M、1000M速率技术规范：☆遵循标准：IEEE802.3 10Base-T Ethernet、IEEE802.3u 100Base-TX Fast EthernetIEEE802.3ab 1000Base-TX Giga Ethernet、IEEE802.3z 1000Base-LX/SX Giga Ethernet☆ UTP线缆：六类UTP,长度≦100m。

RJ-45端口具有自动识别直通与交叉线功能。

☆光缆：50/125、62.5/125、100/140u（多模光缆）8.3/125、8.7/125、9/125、10/125um （单模光缆）☆数据传输速度：1000Mbps传输速度时，全双工模式为2000Mbps ；☆ LED指示灯:100M, 1000M, TP LINK/ACT, FX LINK/ACT, FDX, PWR☆电源要求：2A@5V DC（外置电源） 100/240VAC（内置电源）☆工作温度：－20℃～75℃☆相对温度 0%～90%无冷凝☆符合FCC Part15 Class A 及 CE Mark 安规机械特性：尺寸：25(高)×70(宽)×105（深）mm（外置电源）30(高)×108(宽)×138（深）mm（内置电源）；安装：工业级导轨安装。

产品手册（光收发器）广州汇信特通信技术有限公司光纤收发器系列1、10/100M以太网光纤收发器汇信特Vispace 2000 FT系列10/100M 自适应以太网光纤收发器是为通信宽带IP城域网而设计，支持全双工或半双工工作模式，具有根据用户实际需求进行完善管理的网管功能，是宽带光纤以太网的理想设备，可广泛应用于在通信级城域宽带网IP的各种解决方案。

产品介绍独立式光纤收发器（电源内置）独立式光纤收发器（电源外置）双纤光纤收发器插卡单纤光纤收发器插卡功能特点◆具有10M/100M、半双工/全双工自适应功能◆支持存储转发模式和直通模式，存储转发模式支持长包，直通模式对包长无限制◆支持带宽控制◆支持LFP(Link Fault Pass-Through)功能，自动侦测到链路中任一端口断开时强迫该链路其它端口停止传输◆支持远端网管和远端复位，并可通过远端网管打开/关闭电口◆电口具有MDI-II与MDI-X自动识别功能，自动侦测，自动学习，兼容性好◆具有存储转发缓冲区，有效提高端接设备的传输效率，实现流量控制、广播隔离、差错检测功能◆对IEEE802.1q网络特性的支持可以保证绝大多数主流产品的骨干特性，如跨交换机的VLAN、TRUNK等功能◆卡式收发器配合内置电源的单槽或2U机箱使用，支持热插拔◆支持网管卡的级联功能技术参数系统参数技术指标接口 电口：RJ45接口 光口：SC/LC/FC/ST 接口 光纤单模光纤或多模光纤（单双纤可选）遵循标准和协议IEEE 802.3/ 802.3u Ethernet （802.3以太网标准）IEEE 802.1d Spanning Tree （以太网生成树协议） IEEE 802.1q VLAN TAG （以太网VLAN 标准） IEEE 802.1p Qos （以太网Qos 标准）产品尺寸电源内置独立式光纤收发器 110（W ）×30（H ）×140（D ） (mm) 电源外置独立式光纤收发器 110（W ）×30（H ）×140（D ） (mm)插卡式收发器25（W ）×88（H ）×116（D ） (mm) 环境要求工作温度-10℃ ~ 60℃ 存储温度 -40℃ ~ 80℃ 相对湿度5% ~ 95% 无凝结电源要求（标值）220V/AC ，50Hz ；-48V/DC （可选配） 安全与EMC符合FCC 、UL 、CE 、TUV 、CSA 标准 功耗17槽机架（满配）< 70W 独立式< 4W典型应用10/100M 光纤收发器可适用于多种接入网应用，如小区接入、网吧及企业内网等。

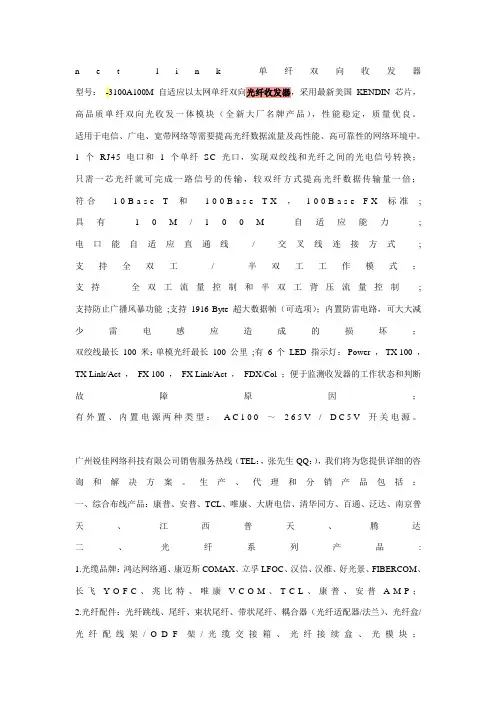

n e t-l i n k单纤双向收发器型号：-3100A100M 自适应以太网单纤双向光纤收发器，采用最新美国KENDIN 芯片，高品质单纤双向光收发一体模块（全新大厂名牌产品），性能稳定，质量优良。

适用于电信、广电、宽带网络等需要提高光纤数据流量及高性能、高可靠性的网络环境中。

1 个RJ45 电口和 1 个单纤SC 光口，实现双绞线和光纤之间的光电信号转换；只需一芯光纤就可完成一路信号的传输，较双纤方式提高光纤数据传输量一倍；符合10B a s e-T和100B a s e-T X，100B a s e-F X标准; 具有10M/100M自适应能力; 电口能自适应直通线/交叉线连接方式; 支持全双工/半双工工作模式；支持全双工流量控制和半双工背压流量控制; 支持防止广播风暴功能;支持1916 Byte 超大数据帧（可选项）；内置防雷电路，可大大减少雷电感应造成的损坏；双绞线最长100 米；单模光纤最长100 公里;有 6 个LED 指示灯：Power ，TX 100 ，TX Link/Act ，FX 100 ，FX Link/Act ，FDX/Col ；便于监测收发器的工作状态和判断故障原因；有外置、内置电源两种类型：A C100～265V/D C5V开关电源。

广州锐佳网络科技有限公司销售服务热线（TEL：，张先生QQ：），我们将为您提供详细的咨询和解决方案。

生产、代理和分销产品包括：一、综合布线产品：康普、安普、TCL、唯康、大唐电信、清华同方、百通、泛达、南京普天、江西普天、腾达二、光纤系列产品:1.光缆品牌：鸿达网络通、康迈斯COMAX、立孚LFOC、汉信、汉维、好光景、FIBERCOM、长飞Y O F C、兆比特、唯康V C O M、T C L、康普、安普A M P；2.光纤配件：光纤跳线、尾纤、束状尾纤、带状尾纤、耦合器（光纤适配器/法兰）、光纤盒/光纤配线架/O D F架/光缆交接箱、光纤接续盒、光模块；3.光纤收发器（光电转换器）/光纤收发器机架：N-NET、Net-link、D-LINK、康迈斯COMAX、立孚、汉信、汉维、好光景、FIBERSHOW、FIBERCOM、长飞、兆比特、瑞斯康达；三、交换机系列产品：华为、H3C、思科、D-L I N K四、机柜系列产品：1.品牌：金盾、图腾、柏林、三盛、各种中性机柜；2.室内外电缆配线箱、电话配线箱、宽带配线箱、光缆交接箱。

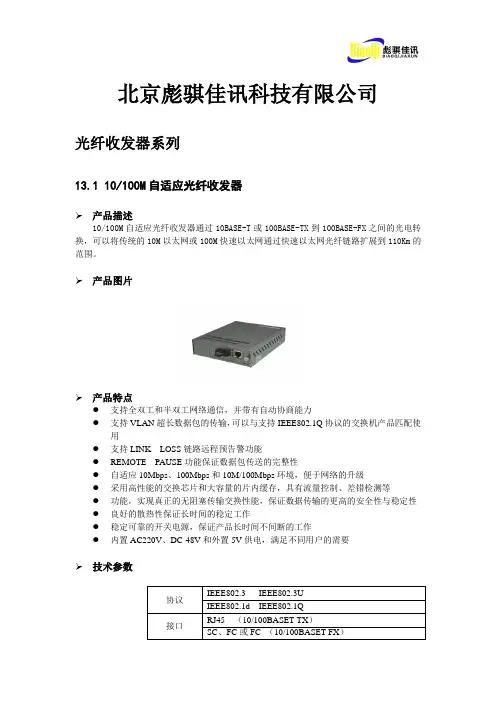

北京彪骐佳讯科技有限公司光纤收发器系列13.1 10/100M自适应光纤收发器产品描述10/100M自适应光纤收发器通过10BASE-T或100BASE-TX到100BASE-FX之间的光电转换，可以将传统的10M以太网或100M快速以太网通过快速以太网光纤链路扩展到110Km的范围。

产品图片产品特点●支持全双工和半双工网络通信，并带有自动协商能力●支持VLAN超长数据包的传输，可以与支持IEEE802.1Q协议的交换机产品匹配使用●支持LINK LOSS链路远程预告警功能●REMOTE PAUSE功能保证数据包传送的完整性●自适应10Mbps、100Mbps和10M/100Mbps环境，便于网络的升级●采用高性能的交换芯片和大容量的片内缓存，具有流量控制、差错检测等●功能，实现真正的无阻塞传输交换性能，保证数据传输的更高的安全性与稳定性●良好的散热性保证长时间的稳定工作●稳定可靠的开关电源，保证产品长时间不间断的工作●内置AC220V、DC-48V和外置5V供电，满足不同用户的需要技术参数产品应用订货信息选项1：光纤接口： SC-单/多模、ST-单/多模、FC-单/多模 选项2：结构形式： 内置电源、外置电源、收发模块13.2 单纤双向光纤收发器产品描述单纤双向光纤收发器通过单芯光纤的传输实现扩展基于双绞线的以太网目的，完成10BASE-T 或100BASE-TX 到100BASE-FX 之间的光电转换。

产品图片产品特点● 单纤光纤的传输极大的降低网络组建成本● 单模传输环境，可以将网络扩展至120km 的范围● 性能优异的光电器件保证了产品工作的稳定性和安全性 ● 内置AC220V 、DC-48V 和外置5V 供电，满足不同用户的需要技术参数产品应用：选项1：光纤接口：SC-单/多模、ST-单/多模、FC-单/多模选项2：结构形式：内置电源、外置电源、收发模块13.3 光纤收发器机架产品描述光纤收发器机架是一款用于机房内集中供电、集中管理的经济型光纤收发系统。

产品名称: N-net 10/100M自适应以太网光纤收发器N-net 10/100M自适应以太网光纤收发器产品说明:N-net 10/100M自适应以太网光纤收发器概述NT-1100/NT-1100S 10/100M自适应以太网光纤收发器，可以将10/100Base-TX的双绞线电信号和100Base-FX的光信号进行相互转换。

它将网络的传输距离极限从铜线的100米扩展到100公里（单模光纤）。

典型应用是以太网距离互连，例如小区机房与城域网的连接。

由于具有自适应的功能，在与交换机连接时，交换机不需要任何设置。

新增防雷功能，保证了设备的安全性。

外置电源、内置电源可选交流220V、直流-48V 可选N-net 10/100M自适应以太网光纤收发器产品特性：自适应NT-1100/NT-1100S具有10/100M速率自适应，全/半双工自适应功能。

在网络升级时极大保护了原有的网络投资。

大容量缓存独有的缓存技术可以保证您的网络在数据传输及多媒体应用时表现得更为出色，缓存为2M。

N-net 10/100M自适应以太网光纤收发器性能：N-net 10/100M自适应以太网光纤收发器骨干特性符合：10Base-T标准符合：100Base-TX/FX标准符合：标准N-net 10/100M自适应以太网光纤收发器端口传输速率光口:100Mbps电口:10/100Mbps交叉线与直通线自动识别NT-1100/NT-1100S与交换机或服务器等设备相连时，既可以使用交叉线也可以用直通线。

TX LINK/ACT灯亮，表示链路连通正确。

N-net 10/100M自适应以太网光纤收发器双工支持NT-1100/NT-1100S支持全/半双工自适应，10/100M自适应。

N-net 10/100M自适应以太网光纤收发器网络线缆10/100Base-TX UTP 5类线100Base-FX：多模光纤50/125，125或100/140μm单模光纤125，125，9/125或10/125μmN-net 10/100M自适应以太网光纤收发器传输距离10/100Base-TX：100米100Base-FX：2公里（多模），25/40/60/100公里（单模）N-net 10/100M自适应以太网光纤收发器光接口特性：波长：1310nm（25公里、40公里、2公里）1550nm（100公里）1310nm（多模2公里）N-net 10/100M自适应以太网光纤收发器LED显示：PWR：电源指示灯FX LINK/ACT：光链路连接/活动状态指示灯TX LINK/ACT：电链路连接/活动状态指示灯FX100：光口速率指示灯TX100：电口速度指示灯FDX：全、半双工指示灯N-net 10/100M自适应以太网光纤收发器端口配置：1个RJ45 10/100Base-TX端口1个SC/ST 多模/单模双工连接头N-net 10/100M自适应以太网光纤收发器电源要求：外置电源：5VDC 1A功耗：＜5W内置电源：220VAC、-48VDC功耗：＜5WN-net 10/100M自适应以太网光纤收发器环境要求：工作温度范围：0℃～60℃储存温度范围：-40℃～85℃相对湿度：5%～90%尺寸：电源外置式：26mm×71mm×94mm电源内置式：40mm×110mm×140mm以太网光纤收发器以太网光纤收发器机架说明书(使用前先阅本说明书)目录第一章10/100M光纤收发器说明书.................. 错误!未定义书签。

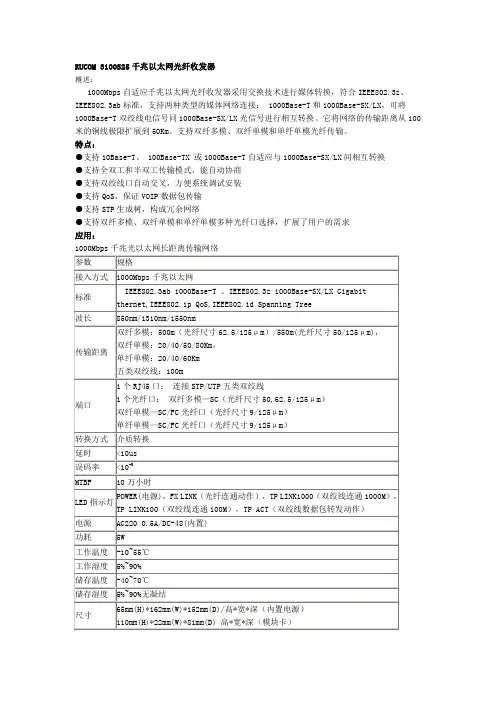

RUCOM 3100S25千兆以太网光纤收发器
概述：
1000Mbps自适应千兆以太网光纤收发器采用交换技术进行媒体转换，符合IEEE802.3z、IEEE802.3ab标准，支持两种类型的媒体网络连接： 1000Base-T和1000Base-SX/LX，可将1000Base-T双绞线电信号同1000Base-SX/LX光信号进行相互转换。

它将网络的传输距离从100米的铜线极限扩展到50Km。

支持双纤多模、双纤单模和单纤单模光纤传输。

特点：
●支持10Base-T、 100Base-TX 或1000Base-T自适应与1000Base-SX/LX间相互转换
●支持全双工和半双工传输模式，能自动协商
●支持双绞线口自动交叉，方便系统调试安装
●支持QoS，保证VOIP数据包传输
●支持STP生成树，构成冗余网络
●支持双纤多模、双纤单模和单纤单模多种光纤口选择，扩展了用户的需求
应用：
1000Mbps千兆光以太网长距离传输网络。

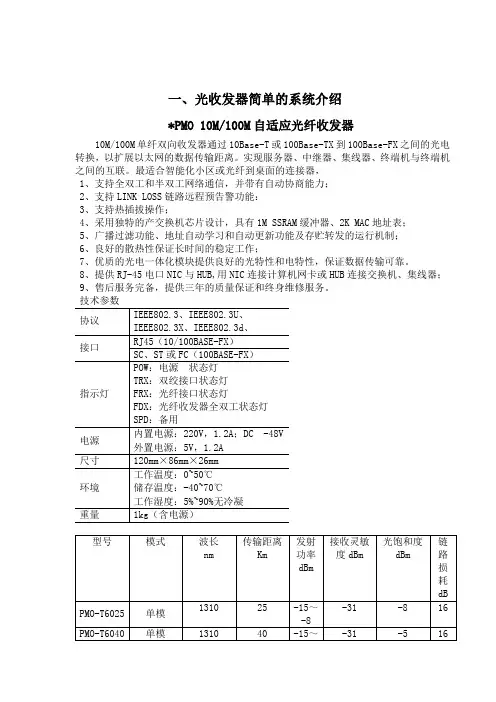

一、光收发器简单的系统介绍*PMO 10M/100M自适应光纤收发器10M/100M单纤双向收发器通过10Base-T或100Base-TX到100Base-FX之间的光电转换，以扩展以太网的数据传输距离。

实现服务器、中继器、集线器、终端机与终端机之间的互联。

最适合智能化小区或光纤到桌面的连接器，1、支持全双工和半双工网络通信，并带有自动协商能力；2、支持LINK LOSS链路远程预告警功能：3、支持热插拔操作；4、采用独特的产交换机芯片设计，具有1M SSRAM缓冲器、2K MAC地址表；5、广播过滤功能、地址自动学习和自动更新功能及存贮转发的运行机制；6、良好的散热性保证长时间的稳定工作；7、优质的光电一体化模块提供良好的光特性和电特性，保证数据传输可靠。

8、提供RJ-45电口NIC与HUB,用NIC连接计算机网卡或HUB连接交换机、集线器；* netbase光收发器技术参数1、.光特性参数上表中所有数据均为出厂测试值，各种指标范围涵盖所有出厂产品。

备注:当收发器发生故障时,在不打开外壳使用仪器检测的情况下,主要是根据指示灯的状态来判断故障原因.二、光收发器安装的简单介绍1、首先看光纤收发器或光模块的指示灯和双绞线端口指示灯是否已亮？a、如收发器的光口（FX）指示灯不亮，请确定光纤链路是否交叉链接？光纤跳线一头是平行方式连接；另一头是交叉方式连接。

b、如A收发器的光口（FX）指示灯亮、B收发器的光口（FX）指示灯不亮，则故障在A收发器端：一种可能是：A收发器（TX）光发送口已坏，因为B收发器的光口（RX）接收不到光信号；另一种可能是：A收发器（TX）光发送口的这条光纤链路有问题（光缆或光线跳线可能断了）。

c、双绞线（TP）指示灯不亮，请确定双绞线连线是否有错或连接有误？请用通断测试仪检测（不过有些收发器的双绞线指示灯须等光纤链路接通后才亮）。

d、有的收发器有两个RJ45端口：（To HUB）表示连接交换机的连接线是直通线；（To Node）表示连接交换机的连接线是交叉线。

一、FT3-CFE-AAAHB卡式光纤收发器1.1.1 10/100M自适应光纤收发器业务盘(FT3-FE)FT3-FE业务盘是GFT2000的插卡式用户盘之一。

主要完成电口以太网到光口以太网的媒质转换。

电口提供10/100M以太网接口，光口100M全双工模式。

1.1.1.1 FT3-FE前面板图5-12 FT3-FE面板1.1.1.2 指示灯说明指示灯名称意义正常工作状态PWR电源指示绿灯，电源指示。

亮：有电。

灭：没有上电。

FX-LINK光口LINK 绿灯，亮：光口LINK。

灭：光口没有LINK。

TX-ACT 电口以太网收发指示绿灯，电口以太网收发指示。

闪亮：以太网电口有数据收发。

灭：电口没有数据收发。

FX-ACT光口收发指示绿灯，光口以太网收发指示。

闪亮：以太网光口有数据收发。

灭：光口没有数据收发。

10/100M10M/100M指示黄绿双色，10M/100M指示。

绿灯亮：100M。

黄灯亮：10M。

灭：电口没有link。

H/F全半双工指示黄绿双色。

绿灯亮：以太网工作在全双工方式。

灭：以太网工作在半双工方式。

黄灯亮：表示以太网半双工方式发生碰撞。

1.1.1.3 FT3-FE拨码开关FT3-FE的可以通过拨码开关S1对以太网电口进行设置图5-13 拨码开关位置拨码开关含义拨位号OFF ON1 AutoEn/ AutoDis自动协商强制设置2 Full/Half全双工半双工3 100M/10M100M速率10M速率4 Soft / Hard软件网管配置硬件拨码开关配置□AutoEn/ AutoDis 拨到OFF时FT3-FE与连接设备通过自动协商确定速率和全半双工，此时开关2，3位无效。

当AutoEn/ AutoDis 拨到ON时通过2，3位开关确定FT3-FE的速率和全半双工。

□Full/Half设置以太网电接口的全双工□100M/10M设置以太网电接口的速率□Soft/ Hard拨到OFF时以太网电接口由网管软件配置，Soft/ Hard拨到ON时以太网电接口由第1-3位拨码开关配置。

千兆自适应光纤收发器使用说明1.设备介绍2.连接设置首先，将一根光纤连接到发送模块的发送端口（通常标有Tx），将另一根光纤连接到接收模块的接收端口（通常标有Rx）。

确保光纤连接牢固，避免光纤弯曲或损坏。

3.电源供应4.设置速率和模式5.网络连接将发送模块和接收模块分别连接到网络设备，如交换机、路由器等。

对于发送模块，将其发送端口连接到网络设备的接收端口；对于接收模块，将其接收端口连接到网络设备的发送端口。

6.灯光指示千兆自适应光纤收发器通常具有灯光指示功能，用于显示设备的工作状态。

正常情况下，发送和接收模块的灯光都应该亮起，表示设备工作正常。

如果灯光不亮或闪烁，可能意味着设备存在故障或连接不正常。

此时，需要检查设备连接是否正确，光纤是否损坏等。

7.注意事项（1）安装：安装千兆自适应光纤收发器时，要避免将其放置在靠近磁性物体或电磁设备的区域，以免影响设备的正常工作。

（2）温度控制：千兆自适应光纤收发器在工作过程中会产生一定的热量，因此必须确保设备在适宜的温度范围内工作，一般在0°C-50°C之间。

过高的温度可能导致设备故障或损坏。

（3）防尘防潮：要注意保持设备的清洁和干燥，避免灰尘或水分进入设备内部，以免影响设备的正常工作。

（4）注意光纤连接：光纤连接时要注意不要弯曲光纤或造成光纤损坏，同时要避免连接松动或插头脱落，以免造成信号传输中断或质量下降。

总结：千兆自适应光纤收发器是一种高速网络传输设备，具有较高的传输速率和稳定性。

使用时需要正确连接设备并设置速率和模式，注意设备安装、温度控制、防尘防潮和光纤连接等方面的问题。

通过合理的使用和维护，可确保设备正常运行和高效的网络传输。

千兆自适应光纤收发器使用说明APT-1124 多模双纤系列APT-1124S 单模双纤系列一．概述双纤双向光纤收发器是用来将以太网的电信号转换成光信号的光电信号转换器，它的特点是收发器的RJ-45口可以自动识别对接设备端口速率并通过自动调整工作频率来与对接设备端口相匹配，其速度可以在10M,100M,1000M三个值来调整。

由于内置了独立的光端口，与工作模式，使其在工作时的稳定性及兼容性能均大幅提高。

APT-1124系列和APT-1124S系列是10/100/1000M自适应双纤双向光纤收发器，它完全符合IEEE802.3ab,IEEE802.3u,10BaseT,100Ba seTX,1000Base-TX,1000Base-SX,1000 Base-LX标准。

并已通过了信息产业部电信设备进网测试APT-1124系列是自适应千兆多模单纤收发器；APT-1124S是自适应千兆单模单纤收发器。

APT-1124的发送光信号波长是850nm，APT-1124S的发送光信号波长是1550nm，与1310nm；收发器有1个RJ45接口和1个SC单芯接口，分别用来连接双绞线和光纤。

单纤收发器有6个LED指示灯：POWER、SPDFX1000、SPDTX1000、FX Link/Act、TX Link/Act、Fdx。

二. 规格与特性说明△：符合 IEEE 802.3AB/Z IEEE 802.3u IEEE802.3X IEEE802.1Q 10BASE-T 100BASE-TX,1000BASE-TX,1000Base-SX,1000Base-LX 标准△：支持TCP/IP、PPPOE、DHCP、ICMP、NAT协议△：流控方式：全双工采用IEEE 802.3X，半双工采用Backpressure标准△：电端口支持自动协商功能，自动调整传输方式和传输速度△：端口支持Auto-MDI/MDIX自动翻转△：支持存储转发模式，cache容量256k△：支持电口的1000M模式或自适应模式的切换△：提供状态指示灯，外置电源（输出5V～50HZ1A）△：接口: 电气口: RJ45 光纤口: SC△：双绞线: 超5类，6类△：多模光纤: 50/125，62.5/125µm△：单模光纤: 8/125，8.3/125， 9/125µm△：工作温度: 0 ～ 50℃△：存储温度: -20 ～ 70℃△：湿度: 5% ～ 90%△：体积：26×70×94mm（高×宽×长）三.硬件安装请按以下步骤安装单纤双向光纤收发器：1．连接好光缆，注意两个收发器的TX与RX光纤链路相匹配，不能将两个线相同的端口(如RX与TX)直接相连2．将UTP跳线从网络设备连接到单纤收发器的RJ45接口，本收发器电口能自适应直通线或交叉线。

n e t - link单 纤 双 向 收 发 器型号：-3100A100M 自适应以太网单纤双向 光纤收发器，采用最新美国 KENDIN 芯片， 高品质单纤双向光收发一体模块（全新大厂名牌产品），性能稳定，质量优良。

适用于电信、广电、宽带网络等需要提高光纤数据流量及高性能、高可靠性的网络环境中。

1个 RJ45电口和 1个单纤 SC 光口，实现双绞线和光纤之间的光电信号转换；只需一芯光纤就可完成一路信号的传输，较双纤方式提高光纤数据传输量一倍； 符合1 0 B a s e -T和10 0 1 B a s e - T X100Base-FX标准 具有1 0M/ 1 00 M自适 应 能 力 电 口 台匕 冃匕自 适应 直通线/交 叉 线连接方 式支 持全双 工/半 双 工工作模 式；支持全双工 流量控 制和半 双工 背压流量控制支持防止广播风暴功能;支持 1916 Byte超大数据帧 （可选项）;内置防雷电路， 可大大减 少 雷 电感应造成的损坏 ；双绞线最- 长 100米；单模光纤最长 100公里；有6 个 LED 指示灯： Power ,TX 100TX Li nk/Act,FX 100 ,FX Li nk/Act ,FDX/Col； 便于监测收发器的工作状态和判断故障原因；有外置、内置电源两种类型： AC100 〜 2 65 V / D C 5 V 开关电源。

广州锐佳网络科技有限公司销售服务热线 （TEL :,张先生QQ:）,我们将为您提供详细的咨TCL 、唯康、大唐电信、清华同方、百通、泛达、南京普2•光纤配件：光纤跳线、尾纤、束状尾纤、带状尾纤、耦合器（光纤适配器 /法兰）、光纤盒/ 光纤配线架/ O D F 架/光缆交接箱、光纤接续盒、光模块；1•光缆品牌： 鸿达网络通、康迈斯COMAX 、立孚LFOC 、汉信、汉维、好光景、FIBERCOM 、系 列 产长飞 Y O F C 、兆比特、唯康 VCOM 、T C L 康普、安普 AMP ;询和解决方案代理和分销产品包括、综合布线产品：康普、安普、3•光纤收发器（光电转换器）/光纤收发器机架：N-NET、Net-link、D-LINK、康迈斯COMAX、立孚、汉信、汉维、好光景、FIBERSHOW、FIBERCOM、长飞、兆比特、瑞斯康达；三、交换机系列产品：华为、H3C、思科、D - L I N K机柜系列产品：四、1.品牌: 金盾、图腾、柏林、三盛、各种中性机柜；2 .室内外电缆配线箱、电话配线箱、宽带配线箱、光缆交接箱。

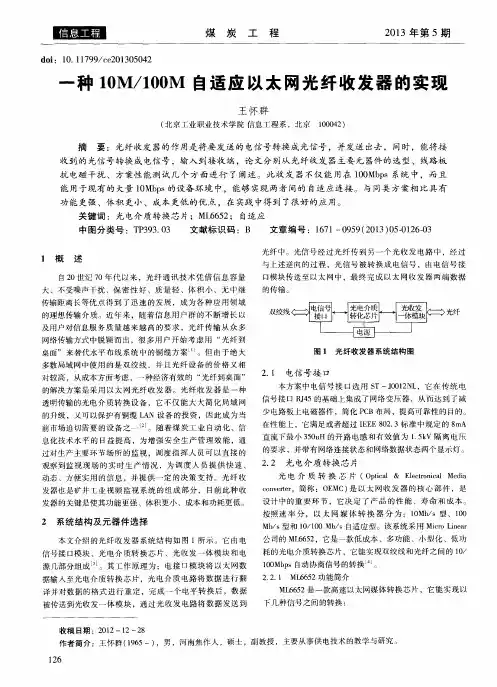

摘要自70年代以来，光纤凭借自身的一些固有特性(如不受噪声干扰、保密性好以及高传输带宽等)成为各种应用领域的理想传输介质。

近年来，随着布线标准的改变，光电器件、光缆、连接器技术的发展以及应用带宽的逐步升级，光纤网络产品应用日益普及，很多用户开始考虑用“光纤到桌面”来替代水平布线系统中的铜缆方案。

光纤收发器不仅大大简化局域网的升级，而且可以保护原有铜缆LAN设备的投资，成为当前市场的迫切需要。

自适应10/100Mbps快速以太网收发器能够很好地满足网络带宽的平滑升级,解决网络拥塞问题，具有较高的性价比。

它支持IEEE802.3u 100Base-T，100Base-FX标准，能够有效地支持全双工或半双工的工作方式，是校园和骨干网或交换共享以太网整体布线环境中的理想器件。

可以用于连接服务器、工作站、HUB、交换机，它有单模和多模两种光纤传输模式。

本设计基于以上特性，设计的是10/100Mbps光纤收发器。

关键词：IP101，光纤收发器，通信，MII，RJ45AbstractThe optic fiber becomes to be the ideal transmit medium in all kinds of application since the seventies, which rely on its own characteristic (such as being free interruption by noise, privacy the fine and high transmit by bandwidth, etc). In recent years, with the standard of connecting changing, the development and using of the gradual of the bandwidth of photoelectric device, optical cable, connector technology and the bandwidth’s updating step by step, more and more users begin to use “optic fiber reaching tabletop” and substitute the copper cable scheme of horizontal wiring system. Optic fiber transceiver not merely simplifies the upgrading of the LAN greatly, and can protect the investment of the original copper cable LAN equipment, which becomes the urgent needing of the present market. 10/100Mbps adaptive fast Ethernet transceiver meets the level and smooth upgrading of the bandwidth of the networks, solves the congested problem of the network, has good performance and not much cost. It supports IEEE802.u 100Base-T, 100Base-FX standard, can support all core half a duplex working way effectively. It is the ideal device in the environment of campus, the backbone network and the wholly changing share Ethernet. It can be used to connect server, workstation, HUB, exchanger and so on. And there are two kind of optic transmit mode --single mode and multiply mode. This dissertation addresses the above issues and design one simple 10/100Mbps adaptive optic fiber transceiver.Key words：IP101, optic fiber transceiver, communication, MII, RJ45目录第一章序言 (1)1.1光纤原理 (1)1.2 光纤收发器简介 (2)1.3 光纤收发器的分类 (2)1.4 光纤收发器的发展趋势 (4)第二章光电转换芯片IP101 (5)2.1 IP101功能概述 (5)2.2 IP101特征及功能描述 (6)2.4 传输描述 (9)2.5 IP101接口及模式 (10)2.6IP101针脚及寄存器0描述 (13)第三章光收发一体模块——RTXM15-/14 (18)3.1 RTXM15-/14的说明 (18)3.2性能及技术指标（T=25℃） (18)3.3引线功能表 (19)3.4 推荐接口电路 (20)第四章系统设计 (21)4.1自适应10/100M光纤收发器的设计思路 (21)4.2 IP101所需外围电路 (21)4.3 IP101与光收发一体模块RTXM15-/14的连接 (24)4.4 所用IP101针脚及寄存器的设置 (26)4.5 10/100M光纤收发器的系统设计 (26)第五章结论 (29)致谢 (31)附录1 (32)附录2 (34)第一章序言随着我国信息化建设的突飞猛进，人们对于数据、语音、图像等多媒体通信的需求日益旺盛，以太网宽带接入方式因此被提到了越来越重要的位置。

型号：MFV-L6100-25
名称：10/100M自适应1光1电单模单纤光纤收发器
类型：独立台式，外置电源
描述：MFV-L6100-25光纤收发器可用于10Base-T双绞线与10Base-FL光缆之间或100Base-TX双绞线与100Base-FX光缆之间数据通讯；适合做智能化小区或光纤到桌面的连接，它将网络传输距离的极限从双绞线的100米扩展到了100公里以上，它可以简单地实现一台服务器、中继器、集线器、交换机、终端机与一台终端机之间的互联，真正的即插即用，无需设置和驱动。

产品特性
●采用独特的交换芯片设计，具有512KB SSRAM缓冲器、1KMAC地址表
●广播过滤功能、地址自动学习和自动更新功能及存储转发的运行机制
●支持IEEE802.3、IEEE802.3U、IEEE802.3X、IEEE802.1d
●支持全双工流量控制或半双工背压流量控制工作，并带有自动协商（Auto Negotiation）能力
●支持10Mbps与100 Mbps自动适应（全双工工作时带宽达200 Mbps）
●优质的光电一体化模块提供良好的光特性和电气特性，保证数据传输可靠，工作寿命长
●提供远程链路丢失诊断、电口链路与光口链路连接诊断、动态数据传输、全双工/半双工、速率指示灯
●支持内置、2U机架，方便了用户安装的选择
●平均无故障工作时间在5万小时以上，符合电信级运营标准
技术指标。
