判断IO-BIOS芯片好坏

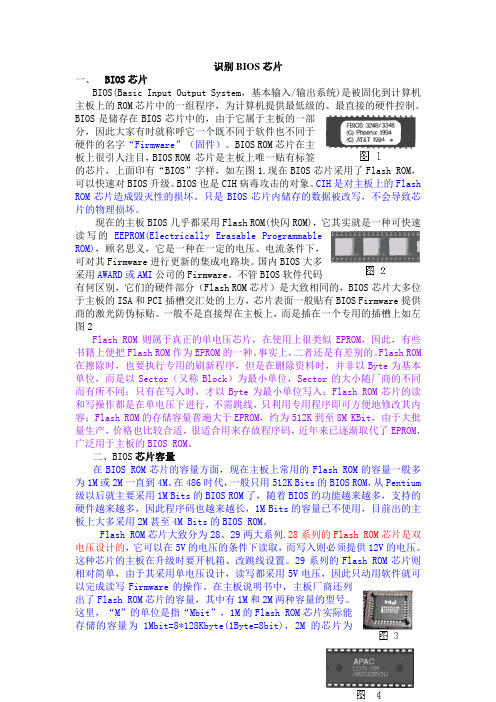

识别BIOS芯片一、BIOS芯片BIOS(Basic Input Output System，基本输入/输出系统)是被固化到计算机主板上的ROM芯片中的一组程序，为计算机提供最低级的、最直接的硬件控制。

BIOS是储存在BIOS芯片中的，由于它属于主板的一部分，因此大家有时就称呼它一个既不同于软件也不同于硬件的名字“Firmware”（固件）。

BIOS ROM芯片在主板上很引人注目，BIOS ROM 芯片是主板上唯一贴有标签的芯片，上面印有“BIOS”字样，如左图1.现在BIOS芯片采用了Flash ROM，可以快速对BIOS升级。

BIOS也是CIH病毒攻击的对象。

CIH是对主板上的Flash ROM芯片造成毁灭性的损坏。

只是BIOS芯片内储存的数据被改写，不会导致芯片的物理损坏。

现在的主板BIOS几乎都采用Flash ROM(快闪ROM)，它其实就是一种可快速读写的EEPROM(Electrically Erasable ProgrammableROM)，顾名思义，它是一种在一定的电压、电流条件下，可对其Firmware进行更新的集成电路块。

国内BIOS大多采用AWARD或AMI公司的Firmware。

不管BIOS软件代码有何区别，它们的硬件部分（Flash ROM芯片）是大致相同的，BIOS芯片大多位于主板的ISA和PCI插槽交汇处的上方，芯片表面一般贴有BIOS Firmware提供商的激光防伪标贴。

一般不是直接焊在主板上，而是插在一个专用的插槽上如左图2Flash ROM则属于真正的单电压芯片，在使用上很类似EPROM，因此，有些书籍上便把Flash ROM作为EPROM的一种。

事实上，二者还是有差别的。

Flash ROM 在擦除时，也要执行专用的刷新程序，但是在删除资料时，并非以Byte为基本单位，而是以Sector（又称Block）为最小单位，Sector的大小随厂商的不同而有所不同；只有在写入时，才以Byte为最小单位写入；Flash ROM芯片的读和写操作都是在单电压下进行，不需跳线，只利用专用程序即可方便地修改其内容；Flash ROM的存储容量普遍大于EPROM，约为512K到至8M KBit，由于大批量生产，价格也比较合适，很适合用来存放程序码，近年来已逐渐取代了EPROM，广泛用于主板的BIOS ROM。

主板芯片损坏的表现及维修方法在电脑的世界里，主板就如同人体的骨架和神经系统，起着至关重要的作用。

而主板上的芯片，更是核心中的核心。

一旦这些芯片出现损坏，电脑可能就会出现各种各样的问题。

那么，如何判断主板芯片是否损坏？损坏后又该如何维修呢？接下来，让我们一起深入了解。

一、主板芯片损坏的表现1、电脑无法开机这是主板芯片损坏最常见的表现之一。

当电源接通后，电脑没有任何反应，电源指示灯不亮，风扇也不转。

这很可能是主板上的电源管理芯片或者南桥芯片出现了故障，导致无法正常供电和启动系统。

2、频繁死机或蓝屏在使用电脑的过程中，如果经常出现死机或者蓝屏的情况，并且排除了软件和系统的问题，那么就有可能是主板芯片的故障。

比如，北桥芯片负责与 CPU、内存和显卡进行数据传输，如果它出现问题，就可能导致系统不稳定，频繁出现死机和蓝屏。

3、系统时间不准确主板上有一个实时时钟芯片，如果这个芯片损坏，电脑的系统时间就会出现错误，无法准确计时，甚至每次开机都会恢复到默认的时间。

4、 USB 接口无法使用如果主板上的 USB 控制芯片损坏，电脑的 USB 接口可能会全部或部分无法正常工作，无法识别外接设备，如 U 盘、鼠标、键盘等。

5、网络连接异常主板上的网络芯片负责电脑的网络连接，如果它出现故障，可能会导致无法连接网络，或者网络连接不稳定，频繁掉线。

6、声音故障音频芯片损坏会导致电脑没有声音输出，或者声音出现杂音、断断续续等问题。

7、显卡性能下降当主板与显卡之间的通信芯片出现问题时，显卡的性能可能无法充分发挥，出现画面卡顿、分辨率无法调整等情况。

二、主板芯片损坏的原因1、过热电脑长时间运行或者散热不良，会导致主板芯片温度过高，从而损坏芯片。

2、静电在进行电脑硬件操作时，如果没有采取防静电措施，静电可能会击穿芯片。

3、电压不稳定电源供应不稳定，过高或过低的电压都可能对主板芯片造成损害。

4、物理损坏在搬运电脑或者安装硬件时，不小心碰撞或者挤压主板，可能会导致芯片引脚断裂或者芯片内部损坏。

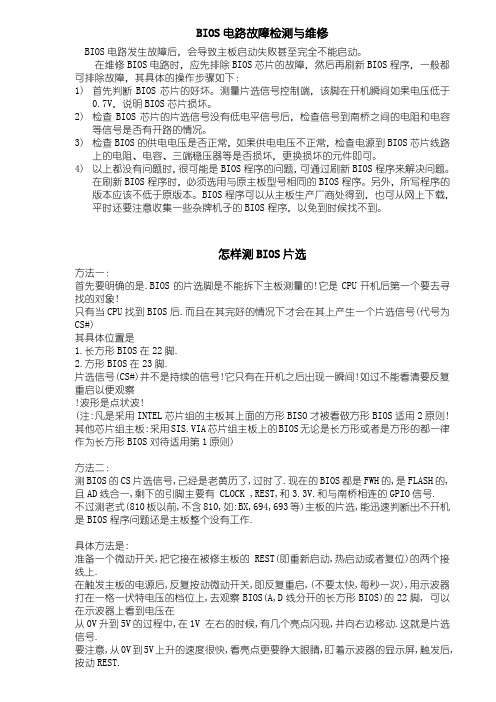

BIOS电路故障检测与维修BIOS电路发生故障后，会导致主板启动失败甚至完全不能启动。

在维修BIOS电路时，应先排除BIOS芯片的故障，然后再刷新BIOS程序，一般都可排除故障，其具体的操作步骤如下：1)首先判断BIOS芯片的好坏。

测量片选信号控制端，该脚在开机瞬间如果电压低于0.7V，说明BIOS芯片损坏。

2)检查BIOS芯片的片选信号没有低电平信号后，检查信号到南桥之间的电阻和电容等信号是否有开路的情况。

3)检查BIOS的供电电压是否正常，如果供电电压不正常，检查电源到BIOS芯片线路上的电阻、电容、三端稳压器等是否损坏，更换损坏的元件即可。

4)以上都没有问题时，很可能是BIOS程序的问题，可通过刷新BIOS程序来解决问题。

在刷新BIOS程序时，必须选用与原主板型号相同的BIOS程序。

另外，所写程序的版本应该不低于原版本。

BIOS程序可以从主板生产厂商处得到，也可从网上下载，平时还要注意收集一些杂牌机子的BIOS程序，以免到时候找不到。

怎样测BIOS片选方法一：首先要明确的是.BIOS的片选脚是不能拆下主板测量的!它是CPU开机后第一个要去寻找的对象!只有当CPU找到BIOS后.而且在其完好的情况下才会在其上产生一个片选信号(代号为CS#)其具体位置是1.长方形BIOS在22脚.2.方形BIOS在23脚.片选信号(CS#)并不是持续的信号!它只有在开机之后出现一瞬间!如过不能看清要反复重启以便观察!波形是点状波!(注:凡是采用INTEL芯片组的主板其上面的方形BISO才被看做方形BIOS适用2原则!其他芯片组主板:采用SIS.VIA芯片组主板上的BIOS无论是长方形或者是方形的都一律作为长方形BIOS对待适用第1原则)方法二：测BIOS的CS片选信号,已经是老黄历了,过时了.现在的BIOS都是FWH的,是FLASH的,且AD线合一,剩下的引脚主要有 CLOCK ,REST,和3.3V.和与南桥相连的GPIO信号.不过测老式(810板以前,不含810,如:BX,694,693等)主板的片选,能迅速判断出不开机是BIOS程序问题还是主板整个没有工作.具体方法是:准备一个微动开关,把它接在被修主板的REST(即重新启动,热启动或者复位)的两个接线上.在触发主板的电源后,反复按动微动开关,即反复重启,(不要太快,每秒一次),用示波器打在一格一伏特电压的档位上,去观察BIOS(A,D线分开的长方形BIOS)的22脚, 可以在示波器上看到电压在从0V升到5V的过程中,在1V 左右的时候,有几个亮点闪现,并向右边移动.这就是片选信号.要注意,从0V到5V上升的速度很快,看亮点更要睁大眼睛,盯着示波器的显示屏,触发后,按动REST.bios芯片引脚短接法恢复bios主板是华硕M2N-SLI，想装oem的XP，于是就用MODBIN6修改bios文件，顺利的刷完后，重启，很快ASUS的开机logo出来了，庆幸刷的没事，过一会，发现，画面怎么不动？一直显示LOGO，敲敲DEL键，没反应，CAPS键，灯不亮，糟糕，出问题了...重启几次，都是显示屏刚亮，显示LOG就没动静了，好吧，关机，拆机箱，给CMOS跳线调一下放电吧，再开机，还那样...ASUS不是有防刷死功能嘛，可我这貌似bios自检没出问题啊，bootblock不启动，怎么恢复啊，热插拔吧，这bios芯片看来是焊上去的，手边也没同类的板子，难道要去返厂修理？郁闷鸟...无奈和不甘心之下，用另外一台电脑上网上找找资料，找了一晚上，还真找到了，据说国外一哥们用短接芯片的WE和A17引脚的方法，引起BIOS自检报错，启动bootblock，修复了bios，那我也试试吧，死马当活马医，这主板的bios芯片是SST49系列，正方形的，32引脚，查了一下，这2个引脚在一块，芯片正上7个引脚中最靠右的2个脚，拿了个小螺丝刀往2个引脚之间一靠，加电，开机，紧张的等待了一会，哈哈，bootblock果然启动了，拿走螺丝刀，接下来，它自动的用光驱里的主板驱动盘里的文件自动刷bios了，感谢CCTV，channel V，还有那个老外哥们，俺的bios无敌了，可以随便刷了顺便说一下，我用这主板也装过VISTA，但装驱动老报错蓝屏（vista的驱动），一些常用的软件还是XP 版本，也用不了，还是装XP吧更正：SST49系列芯片的30、31引脚非we和A17定义，但却同样能引发BOOT block 启动，运行了一周，状况良好，sst49引脚不一样，我们用这方法的确可解决刷机后bios自检不报错，运行即死的问题，本人误打误撞的让boot block强制运行起来了，免去了返厂之痛苦，有类似问题的胆大兄弟可以尝试．LPC模式的49系列芯片引脚图看下图：BIOS芯片物理损坏另类维修有天，朋友来电话，告诉他单位的小局域网因为频繁停电损坏了三块主板，向我求救。

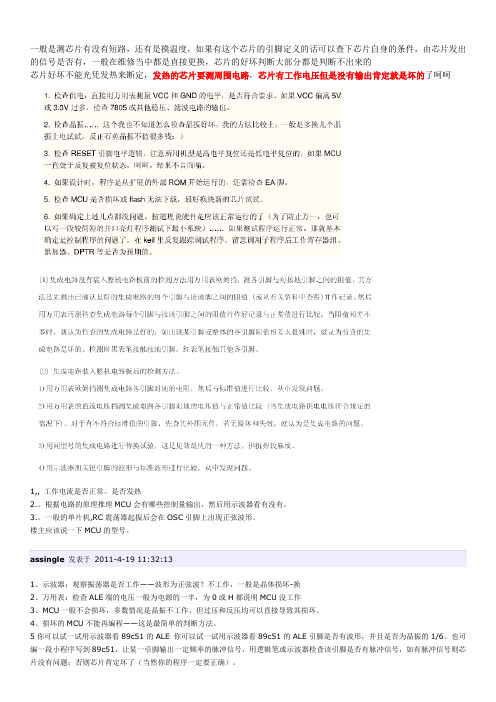

一般是测芯片有没有短路，还有是摸温度，如果有这个芯片的引脚定义的话可以查下芯片自身的条件，由芯片发出的信号是否有，一般在维修当中都是直接更换，芯片的好坏判断大部分都是判断不出来的
芯片好坏不能光凭发热来断定，发热的芯片要测周围电路，芯片有工作电压但是没有输出肯定就是坏的了呵呵
1,, 工作电流是否正常。

是否发热
2.。

根据电路的原理推理MCU会有哪些控制量输出，然后用示波器看有没有。

3.。

一般的单片机,RC震荡器起振后会在OSC引脚上出现正弦波形。

楼主应该说一下MCU的型号。

1、示波器：观察振荡器是否工作——波形为正弦波？不工作，一般是晶体损坏-换
2、万用表：检查ALE端的电压一般为电源的一半，为0或H都说明MCU没工作
3、MCU一般不会损坏，多数情况是晶振不工作。

但过压和反压均可以直接导致其损坏。

4、损坏的MCU不能再编程——这是最简单的判断方法。

5你可以试一试用示波器看89c51的ALE 你可以试一试用示波器看89c51的ALE引脚是否有波形，并且是否为晶振的1/6。

也可编一段小程序写到89c51，让某一引脚输出一定频率的脉冲信号，用逻辑笔或示波器检查该引脚是否有脉冲信号，如有脉冲信号则芯片没有问题；否则芯片肯定坏了（当然你的程序一定要正确）。

怎样判断芯片的好坏，芯片测量好坏方法芯片缩写作IC；或称微电路、微芯片、晶片，芯片在电子学中是一种把电路（主要包括半导体设备，也包括被动组件等）小型化的方式，并时常制造在半导体晶圆表面上。

在日常电路维修工作中如何准确判断电路中电源IC芯片的好坏，是修理电视、音响、录像设备的一个重要工作内容，如果判断不准确，不但花费了大量的精力，重点是集成电路中的故障依然存在，所以要对集成电路作出正确判断，是每个维修者的必修之课。

测量芯片好坏方法方法1、真实性检验（AIR）概述：通过化学腐蚀及物理显微观察等方法，来检验鉴定器件是否为原半导体厂商的器件。

方法2、直流特性参数测试（DCCT）概述：通过专用的IC测试机台来测量记录器件的直流特性参数，并比较分析器件的性能参数，又称静态度测试法。

方法3、关键功能检测验证（KFR）概述：根据原厂器件产品的说明或应用笔记（范例），或者终端客户的应用电路，评估设计出可行性专用测试电路，通过外围电路或端口，施加相应的有效激励（信号源）给输入PIN脚，再通过外围电路的调节控制、信号放大或转换匹配等，使用通用的测量仪器或指示形式，来检测验证器件的主要功能是否正常。

方法4、全部功能及特性参数测试（FFCT）概述：根据原厂提供的测试向量或自己仿真编写（比较艰难的过程）的测试向量，使用IC测试机台来测试验证器件的直流特性参数、器件的所有功能或工作运行的状态，但不包括AC参数特性的验证分析。

换句话说，完全囊括了级别II和级别III的测试项目。

方法5、交流参数测试及分析 (ACCT)概述：在顺利完成了级别V之后，且所有的测试项目都符合标准，为了进一步验证器件信号传输的特性参数，及边沿特性、而进行AC参数的测试。

用万用表测量芯片的好坏一、如果坏的话最常见的也是击穿损坏，你可以用万用表测量一下芯片的供电端对地的电阻或电压，一般如果在几十欧姆之内或供电电压比正常值低，大部分可以视为击穿损坏了，可以断开供电端，单独测量一下供电是否正常。

I/O芯片的好坏可以直接通过测量它本身来判断吗？我看很多资料都是说判断与它相接的外电路来间接判断它的好坏，比如说通过键盘鼠标接口电路的测量来判断是否I/O芯片好坏。

那么，就没有别的直接测量这个芯片本身的办法来判断吗？比如测输入输出正常否？如果有的话，希望能相对详细点说这个方法。

谢谢！IO要直接判断好坏有些困难.不同的IO引脚定义不同,判断方法也不尽相同我就拿W83627HF为例说一下吧!61# 5Vsb待命电压70# 3.3V待机电压。

72# 5V待机电压，触发后为低电平74# ,76# 电池电压输入（3V）12#, 48#, 77#,97#，114# 5Vcc(核心电压)28# 3.3Vcc（核心电压)以上任何一脚对地短路一般可以判断IO坏.31# -37#打印机管理58# ，59#，60#，62#，63#，65#，66# 鼠标键盘管理打以上二极体值如果不相等一般可以判断IO坏.以上说的只是一般情况下!况且要打那么多针脚的值很麻烦.要准确判断是否IO坏,只有用替换法了一般如果怀疑IO有问题就直接替换就知道了.除了楼上说的硬件方面的东西，里面还有一大堆寄存器，如果寄存器里的信息有问题可能也会反映到硬件上来，因为它们是用来设定和变换工作模式的。

还有的是靠信号去判断了，就比较复杂一些了！换就完了。

想自己判断。

找几个好的i/o把它的关键脚的对地阻植量出来。

以后比着这来就好了。

不过感觉那花的时间比直接换还多点。

i/o也是个大的IC里面也是很多模块的。

要想判别好坏把所有的脚都量一遍好了。

牵扯到。

开关机，bios,键盘鼠标。

串并口。

想想就昏。

直接换快得多。

其实修主板的这些日子觉得检测一下周边小元件没有什么的直接换一个比较快啊！67脚.3.3...68.输入..72.输出.就可以.一般我习惯测量LPC总线，在FWH上测。

通过键盘鼠标接口电路的测量来判断是否I/O芯片好坏有时I/O坏的并不一定是键盘鼠标等接口电路，还是直接换来得快直接替换是最好的方法，想直接判断IO的好坏你要有那IO的资料。

鉴别IC芯片质量好坏的五大方法
1、不在路检测
这种方法是在ｉｃ未焊入电路时进行的，一般情况下可用万用表测量各引
脚对应于接地引脚之间的正、反向电阻值，并和完好的ｉｃ进行必较。

2、在路检测
这是一种通过万用表检测ｉｃ各引脚在路（ｉｃ在电路中）直流电阻、对
地交直流电压以及总工作电流的检测方法。

这种方法克服了代换试验法需要有可代换ｉｃ的局限性和拆卸ｉｃ的麻烦，是检测ｉｃ最常用和实用的方法。

3、直流工作电压测量
这是一种在通电情况下，用万用表直流电压挡对直流供电电压、外围元件
的工作电压进行测量；检测ｉｃ各引脚对地直流电压值，并与正常值相较，进而压缩故障范围，出损坏的元件。

测量时要注意以下八：
(1)万用表要有足够大的内阻，少要大于被测电路电阻的１０倍以上，以免造成较大的测量误差。

(2)通常把各电位器旋到中间位置，如果是电视机，信号源要采用标准彩条信号发生器。

(3)表笔或探头要采取防滑措施。

因任何瞬间短路都容易损坏ｉｃ。

可采取如下方法防止表笔滑动：取一段自行车用气门芯套在表笔尖上，并长出表笔尖约０．５ｍｍ左右，这既能使表笔尖良好地与被测试点接触，又能有效防止打滑，即使碰上邻近点也不会短路。

(4)当测得某一引脚电压与正常值不符时，应根据该引脚电压对ｉｃ正常工作有无重要影响以及其他引脚电压的相应变化进行分析，能判断ｉｃ的好坏。

电脑芯片维修之BIOS电路BIOS电路检修BIOS即：BasicInputOutputSystem基本输入输出系统。

下图是SST厂家生产的型号为39SF040的BOIS引脚定义。

BIOS引脚定义:OE#:数据允许输出信号,#表示低电平有效。

CE#:片选信号,低电平有效。

WE#：读写信号，低电平有效。

RES#：复位信号，低电平有效。

VPP：编程电压。

A1：第1根地址线。

DQ1：第1根数据线。

WP#：写保护引脚，低电平有效。

VSS：接地线。

NC：空脚位。

注意：（1）、3.3V的BIOS主要用于INTEL,nVIDIA和AMD芯片组的主板中.(2)、5V供电的BIOS主要用在VIA和SIS芯片组中，它是SST厂家生产的BIOS。

如“39SF040”表示SST生产的39SF系列产品，用见的系列有27，28，29，39，49等。

040表示BIOS的容量为4M，对应512K的程序。

有的上面标的004也是表示4M。

如果是010或001则是1M，对应128K。

同样，如果是020或002，则是2M对应256K程序。

080或008表示8M对应1024K的程序。

(3）、只有4M的BIOS没有VPP引脚，它把VPP变成了地址线。

(4)、RES信号可根据其有高低高电压跳变而采用手动短接排针+RES-的方法测得。

(5)、DQ总线一般前四根与南桥和I/O相连，其它为空脚，如测得此四脚的对地阻值不相同一般为南桥或I/O损坏。

(6)、当排除CPU、南北桥、I/O、AD总线都没问题，取下BIOS 芯片能测到CE#脚有片选信号，此时BIOS为击穿短路。

BIOS的工作过程：其过程大致有上图所示的设备参与，当ATX电源开始供电时CPU 发出一个寻址指令通过前端总线给北桥芯片，北桥收到寻址指令信息后再发给南桥芯片，南桥再送给PCI、I/O、BIOS。

BIOS在正常工作的情况下开始输出数据即自检程序再返回给北桥、前端总线线到CPU。

当CPU收到这个自检程序后开始读取并运行自检程序启动计算机。
