小间距LED显示屏全彩屏幕方案

LED显示屏设计方案（型号：PH2.5 ）目录第一章光彩概述 (1)1.公司简介 (1)2.产品销往 (2)3.工厂缩影 (2)第二章控制系统部分概要 (4)1.系统运行环境 (4)2.系统示意图 (4)3.系统功能特点 (5)第三章屏体部分概要 (8)1. LED 介绍 (8)2.模组介绍 (8)3.标准单元箱体 (9)4.屏体介绍与规格 (9)第四章采购生产工期 (11)第五章技术支持 (11)1.基础培训 (11)2.现场培训 (11)第六章售后服务 (12)1.售后服务 (12)2.提供终身维护 (12)第七章产品清单及报价 (13)第八章部分项目名录 (14)附录方案设计标准 (16)1.华夏产品达到的指标 (16)2.产品验收标准 (17)3.生产标准参考 (17)公司资质产品认证2•产品销往国内销往30多个城市和地区；国际销往欧美等80多个国家和地区;3•工厂缩影单体显示屏组装车间6000平方米;显示屏月产5000平方米；第二章控制系统部分概要1 •系统运行环境操作系统中英文 Windows98/me/2000/NT/XP 硬件配置CPU:奔腾300MHz 以上内存:64M显卡:标准VGA 256显示模式以上回流焊 剪脚机亮度白平衡测试 高低温测试自动老化房 振动测试 温怛湿测试相关软件微软公司的媒体播放器(Media Player)--必须安装OFFICE2000--如需 WORD 文件必须安装RealPlayer--如需播RealPlayer 文件必须安装2 •系统示意图LED 显瑜瞬系统设备组成及拓扌卜结抽示意團3 .系统功能特点 3.1显示功能能实时显示高清晰度、色彩丰富的动态图像；显示与播放可与控制计算机显示器上的内容 点点对应，LED 显示屏上的图像色彩、缩放比例和显示尺寸，还可通过计算机任意调整。

满 足CVBS/RCA/S-Video/YUV/ VGA/DVI 等信号接入，支持格式包括但不限于 MPA/AVI/ASF/WMV/RM/RMVB/MOV/SWF/VQF/DAC/MP3PRO/WMA等，可显示各种视频、图形、文字，显示效果稳定、清晰、可靠，无盲点和常亮点、马赛克等。

第一章系统需求分析随着计算机技术、信息技术的飞速进展，人类已进入信息时代，以计算机为核心的结合视频，音频和通信等领域的多媒体技术得到了蓬勃的进展，信息的可视性越来越受到人们的普遍欢送和关注。

LED 显示墙是当今最有用、最牢靠的大屏幕终端显示设备之一。

它的消灭，解决了传统各种显示墙的拼缝、脆弱、维护困难等缺陷，为便利、全面、实时地显示各系统视频信息，为远程实时指挥、调度、监控等长期半固定画面显示工程应用供给了最优的大屏幕显示系统。

本系统主要目的是实现将各种常规信号、会议终端、以及远程视频上传到LED 显示墙，实现将各前端画面的显示，并进展统一治理，特别是当有特别状况发生时做到统一指挥。

为了满足大屏幕显示的要求，需要建立LED 显示系统，并有以下需求：1、系统安全牢靠系统应承受先进的LED 小间距显示屏和图像处理系统，实现系统牢靠性和安全性，不能对其他子系统造成安全影响和环境影响。

削减故障带来的影。

具备模块设计，具备扩展力量，承受统一的掌握治理系统，可以敏捷操作。

系统的设计还充分考虑到抗风、防雷、配电等影响系统工作牢靠性的因素，使系统安全、牢靠、稳定运行。

系统具有过压、过流、防雷、防静电多重保护功能，供给优质效劳，真正实现系统的价值。

2、网络化信息传输应承受网络传输方式，将各种类型的音视频信号进展独立的网络化、数字化编码、传输并进展解码显示，避开传统方案的信号噪声干扰、远距离传输衰减、信号质量下降等问题。

3、图像显示效果清楚稳定整个图像显示系统能够供给高区分率图像，同时图像显示均匀，颜色复原真实，图像失真小，显示稳定性高，使用寿命长，能满足24 小时长期连续显示的要求。

4、各种显示信号的接入力量能够显示Windows、Linux 等主流操作系统的计算机图像信号，能够显示VGA、DVI、HDMI、VIDEO 、Yprpb、等各种视频信号以及目前市面上常见的SDI 高清楚显示信号。

5、统一显示和任意位置显示整个显示系统可作为统一显示平台整屏显示各种信号，如显示欢送辞等。

小间距LED方案引言随着科技的不断发展，显示技术也得到了巨大的突破与进步。

其中，LED （Light Emitting Diode）显示技术以其低能耗、高刷新率、高对比度等优点，成为目前最为流行的显示方案之一。

在特定应用场景下，例如大型会议厅、监控室和演播室等，需要高分辨率和品质优秀的显示效果。

为了满足这一需求，小间距LED 方案应运而生。

什么是小间距LED方案小间距LED方案是指通过使用像素尺寸小于2mm的LED显示屏，以达到高像素密度和高分辨率的显示效果。

相比传统的大间距LED显示屏，小间距LED方案能够在相同的面积内呈现更多的细节和更清晰的图像。

小间距LED方案的优势1. 高像素密度小间距LED方案的像素尺寸小于2mm，甚至可以达到0.7mm以下。

这意味着在有限的显示面积内，可以呈现更多的像素点，从而提供更高的像素密度。

高像素密度可以使图像更加细腻、锐利，使观看者能够更清晰地看到细节。

2. 高分辨率由于小间距LED方案具有高像素密度，因此可以在相对小的显示区域内实现高分辨率的显示效果。

这不仅提高了图像的清晰度和质量，同时也能够在有限的空间内呈现更多的内容。

3. 良好的可视角度小间距LED方案采用的LED芯片和封装技术使得显示屏具有较大的可视角度。

这意味着观看者可以在较广的角度范围内获得相同的高清显示效果，无论是在接近屏幕还是远离屏幕。

这对于一些大型会议厅和演播室等场所来说尤为重要，可以保证观众皆能欣赏到优质的显示效果。

4. 节约空间小间距LED方案的尺寸小，重量轻，相比传统的大间距LED显示屏更加薄巧。

这意味着在安装和摆放时更加灵活方便。

同时，在有限的空间内使用小间距LED方案可以实现更大的显示面积，满足特定场合对大尺寸显示屏的需求。

5. 高灵活性小间距LED方案采用模块化设计，通过组合和拼接多个LED模块可以实现不同尺寸和形状的显示屏。

这种设计的高灵活性使得小间距LED方案在不同应用场景下能够充分发挥其优势。

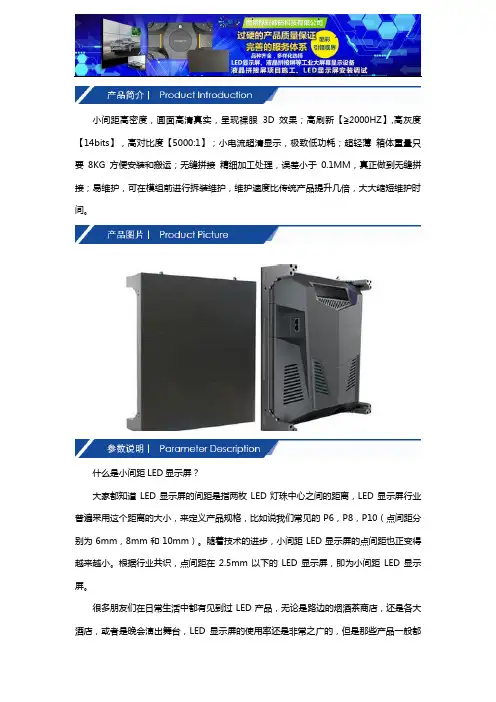

小间距高密度，画面高清真实，呈现裸眼3D效果；高刷新【≧2000HZ】,高灰度【14bits】，高对比度【5000:1】；小电流超清显示，极致低功耗；超轻薄箱体重量只要8KG方便安装和搬运；无缝拼接精细加工处理，误差小于0.1MM，真正做到无缝拼接；易维护，可在模组前进行拆装维护，维护速度比传统产品提升几倍，大大缩短维护时间。

什么是小间距LED显示屏？大家都知道LED显示屏的间距是指两枚LED灯珠中心之间的距离，LED显示屏行业普遍采用这个距离的大小，来定义产品规格，比如说我们常见的P6，P8，P10（点间距分别为6mm，8mm和10mm）。

随着技术的进步，小间距LED显示屏的点间距也正变得越来越小。

根据行业共识，点间距在2.5mm以下的LED显示屏，即为小间距LED显示屏。

很多朋友们在日常生活中都有见到过LED产品，无论是路边的烟酒茶商店，还是各大酒店，或者是晚会演出舞台，LED显示屏的使用率还是非常之广的，但是那些产品一般都是采用传统的大间距LED显示屏，当今社会随着小间距技术的越发成熟，迈普光彩LED 显示屏厂家开始将目光投向了更为广阔的室内应用市场，你有想过在液晶电视、投影机之后，客厅、会议室内等地方摆放一台小间距LED显示屏吗？下面一起来看看高清小间距led显示屏的技术参数：高清小间距led显示屏解决方案南京酷彩数码科技是液晶拼接，液晶拼接大屏，LED拼接，液晶监视器，触摸屏，LCD液晶拼接，大屏幕拼接,液晶拼接墙,无缝拼接,超窄边液晶拼接的专业厂家和品牌供应商。

CoolColor通过对大屏幕显示技术的不懈研究，拥有和掌握液晶大屏拼接图像处理&音视频信号分配、分割、切换等系统设备的核心技术，并以其为依托，通过大屏幕显示应用的深刻理解，推出了一系列具有自主知识产权的大屏幕显示产品，分为五大类：LCD液晶拼接显示墙、单屏大尺寸液晶显示、液晶工业监视器、专业矩阵切换器、液晶拼接图像处理器。

小间距LED显示屏解决方案何国经杨城蔡宗达西安诺瓦电子科技有限公司，西安电子科技大学，聚积科技股份有限公司1概述小间距LED显示屏是指LED点间距在P2.5以下的室内LED显示屏。

小间距LED显示屏与其他室内显示设备相比，具有无缝拼接、模块化维护、色彩自然真实、显示均匀性更好，色域空间更宽等优点，小间距LED显示屏在室内显示市场具有巨大潜力。

但同时，小间距显示屏也面临众多挑战。

显示效果（如余辉、第一扫偏暗、低灰处发红、低灰亮度不均匀等）、大分辨率带载、拼接缝隙一直是高密度小间距LED显示屏的瓶颈，限制了小间距LED显示屏的应用。

针对以上问题，本文分析了各个问题的成因，并提出了相应的解决方案。

2小间距显示屏之图像显示小点间距显示屏的图像显示效果受余晖、第一扫偏暗、低灰处发红、低灰亮度不均匀等等问题的影响严重。

余辉是由于扫描屏在扫瞄过程中，电荷在灯板寄生电容中逐渐积累，导致 LED 非预期的出现微亮。

透过斜线图案测试，可以观察到点亮的 LED 附近灯点也会微微地被点亮。

余辉现象会造成图像模糊。

第一扫偏暗的成因于在换行扫时，灯板寄生电容中累积电荷，在第一行扫开启时，累积的电荷影响 LED 电流，导致 LED 亮度偏暗。

低灰白平衡色偏则是因为R、G、B 三色 LED 的寄生效应不同，通常R LED受的影响较小，R LED亮度会略大于 G/B LED，以致产生低灰处发红现象。

低灰亮度不均匀的成因主要来自LED的不一致性，以及驱动芯片自身的差异。

上述问题，可以通过驱动IC与控制系统配合进行抑制。

目前，已经有高端驱动IC集成了针对上述问题的处理功能和调节接口。

利用控制系统进行参数调整，即可有效改善显示屏的显示效果。

3小间距显示屏之大面积带载大分辨率带载是小间距显示屏必然面临的另一个问题。

小间距显示屏LED灯点间距小，在相同的面积内有更大的分辨率。

分辨率提高了，如果还是用一张接收卡带载，显示性能指标会变低；而在空间有限的箱体里，又不能安装多张接收卡带载一个箱体。

室内全彩色LED 电子显示屏系统小间距项目技术方案湖北盛达屏业科技有限公司目录第一章设计方案 (5)一屏幕基本技术参数 (5)二屏幕功能 (5)三产品简介 (6)四监控L E D显示屏P1. 25技术指标表 (8)第二章盛达科技技术优势 (10)一低亮高灰高刷 (10)二高可靠性 (11)三真正无缝拼接技术 (11)图1 (11)图2 (11)四、响应时间极小 (11)四亮度高且可调 (12)五高对比度 (13)六广视角 (13)图3. 线性排列表贴LED (14)图4. 圆周排列表贴LED (14)七视距与清晰度的完美平衡 (15)图5. 视觉图像融合原理 (15)八混色设计科学 (16)图6. 三基色混色原理 (16)图7. 直插型LED (17)图8. 1R1G1B 配比 (17)九单点校正技术 (17)图9. 单点校正过程图 (18)图10. EPROM（可擦可编程只读存储器芯片） (18)十单点亮度校正 (19)图11. 单点亮度校正前 (19)图12. 单点亮度校正后 (19)图13. 单点亮度校正前 (19)图14. 单点亮度校正后 (19)图16. 校正后 (20)图17. 单点颜色校正原理 (20)十一单点颜色校正技术 (20)图18. 单点颜色校正前 (21)图19. 单点颜色校正后 (21)图20. 单点颜色校正前 (21)图21. 单点颜色校正后 (21)图22. 单点颜色校正前 (21)图23. 单点颜色校正后 (21)图24. 单点颜色校正前 (22)图25. 单点颜色校正后 (22)十二数万亿种色彩 (22)图26. CRT 电视基本原理 (23)图27. 液晶显示屏原理 (23)图28. 等离子显示屏原理 (23)图29. LED 显示屏构成 (24)十三广播级灰度处理 (24)图30. 不同灰度等级图像差别 (25)图31. 电视系统校正图像灰度及颜色图案 (25)图32. 暗部纹理清晰 (25)图33. 暗部出现黑色块 (25)图34. 人物肤色真实 (25)图35. 肤色偏红没有层次感 (25)十四超高刷新速率 (26)图36. 测试视频动态响应 (26)十五色域覆盖率广 (27)图37. 电磁波频谱表 (27)图38.C I E1931色度图 (27)图39. 色彩过渡柔和均匀 (28)图40. 色彩过渡阶梯感强有分割感 (28)图41. 色彩还原真实 (29)图42. 有偏色现象 (29)图43. LED 色域覆广 (29)十六广播级视频处理技术 (29)十七运动补偿技术 (30)图45. 运动补偿技术对比 (30)十八画面拼接技术 (31)图46. 多画面视频拼接器 (31)图47. 图像拼接系统 (32)图48. 多画面拼接系统 (32)十九使用寿命更长 (34)图49. LED 加速寿命试验 (35)二十高效率PFC 电源更节能 (35)图50. AC/DC 原理 (35)图51. 未选用PFC 电源三次谐波 (36)图52. 选用PFC 电源三次谐波 (36)二十一伽玛校正技术 (36)图53. 伽马校正曲线 (36)图54. 伽马曲线及对应色度图 (37)图55.γ=1.0 (37)图56.γ=2.0 (37)图57.γ=2.2 (37)图58.γ=1.0 (37)图59.γ=2.0 (37)图60.γ=2.2 (37)二十二屏幕亮度均匀一致 (37)图61. 液晶显示屏漏光严重 (39)图62. 投影拼接屏边缘效应严重 (39)图63. LED 显示屏成像均匀通透 (39)二十三图像色温一致 (39)图 64. 正常的灰度表现 (40)图 65. 比较糟糕的低灰度表现 (40)图66. LED 屏幕色温一致性 (40)二十四图像增强与钝化 (40)图67. 增强处理前 (41)图68. 增强处理后 (41)二十五发热量低、散热好、超级静音 (41)二十六屏体占用空间更小 (42)二十七后期维护成本低 (42)第三章部分类似项目案例43第一章设计方案根据业主需求的描述，结合我公司多年 LED 设计经验，并对最新高密度高清晰 LED 显示屏产品进行应用推广，我们建议如下推荐方案。

室内小间距LED显示屏项目方案书编制单位：编制日期：目录一、公司介绍...............................................................................................................................- 2 -1、公司简介.........................................................................................................................- 2 -2、公司资质.........................................................................................................................- 2 -二、方案介绍及参数指标...........................................................................................................- 2 -1、项目概述.........................................................................................................................- 2 -2、大屏显示功能及主要特点.............................................................................................- 3 -3、大屏设计指标及技术参数.............................................................................................- 4 -4、系统工作原理图.............................................................................................................- 6 -5、显示板原理框图.............................................................................................................- 6 -6、主要设备技术参数.........................................................................................................- 7 -6.1、三星LED电视......................................................................................................- 7 -6.2、联想管理电脑......................................................................................................- 9 -6.3、TP-LINK交换机 ................................................................................................. - 11 -三、施工方案及施工计划........................................................................................................ - 12 -1、施工流程...................................................................................................................... - 12 -2、设备安装...................................................................................................................... - 12 -3、系统调试...................................................................................................................... - 14 -4、系统试运行及测试...................................................................................................... - 15 -5、工程周期进度图.......................................................................................................... - 16 -四、系统培训及售后服务........................................................................................................ - 16 -1、培训方案...................................................................................................................... - 16 -1.1、总体方案........................................................................................................... - 16 -1.2、培训计划和内容............................................................................................... - 16 -2、售后服务...................................................................................................................... - 18 -一、公司介绍1、公司简介2、公司资质二、方案介绍及参数指标1、项目概述LED显示屏是集光电子技术，微电子技术，计算机技术和视频技术为一体的高科技产品，它的发光部分由LED（即光发二极管）拼装组成的，其优点是耗电量少，亮度高，工作电压低，驱动简单，寿命长，性能稳定。

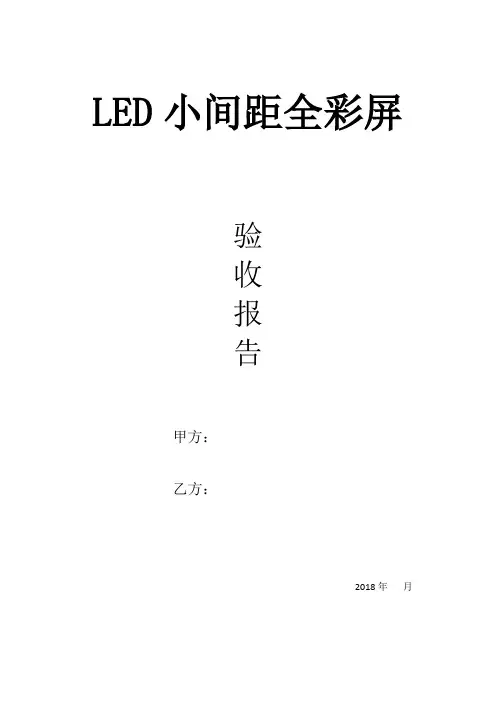

LED小间距全彩屏验收报告甲方：乙方：2018年月目录一、产品设备 (2)1.1产品设备清单 (2)1.2产品特性 (2)二、验收方法及内容 (4)2.2产品验收标准 (4)2.3产品验收项目 (4)三、验收结果 (6)附件一LED显示屏技术参数 (7)附件二大屏控制信号、配电图（pdf版） (8)一、产品设备1.1产品设备清单1.2产品特性DS-D4016FI-GS为小间距LED全彩显示屏，像素间距1.667mm，可实现真正的无缝拼接，具有超高亮度和对比度及超宽视角，能在各个角度均能获得优质的显示效果，且占用空间小，使用寿命能达10万小时，后期维护成本低。

DS-C10S系列控制器是新一代基于FPGA的纯硬件图像处理设备。

它与传统的控制器相比，拥有全新的系统构架、数据交换体系、数据处理方式和设备结构，系统带宽高，支持多路高清信号的接入和实时处理，是一款性能强大的高端图像处理设备。

○1单个信号可以在任意M×N个显示单元上拼接显示，M、N均为大于等于1的正整数；○2支持VGA、DVI、HDMI、BNC、SDI、YPbPr、超高清及IP源多种信号源采集；○3输入板单板支持2路800W（2路600w或2路500W或8路1080P或16路720P或32路D1）网络信号解码上墙，且支持本地录像文件回放上墙；○4单个输出口支持1/4/9/16画面分割；○5支持图层叠加，最大支持6个图层，其中包括一个虚拟LED图层和一个底图图层，LED字体大小及背景颜色可调，可选择LED滚动方式，底图分辨率可高达16384*8192；○6用户管理支持信号源与电视墙区域操作权限设置；○7系统配备DVI双链路采集卡，最大可支持4088x4088@15Hz 超高分辨率接入；○8支持HD/3G SDI同步输出显示；○9内置矩阵功能，可支持单个信号源开多个窗口同时显示；○10支持信号开窗、漫游；○11支持SADP自动搜索IP，恢复管理员默认密码；○12支持显示墙连接调整，可以实现客户端虚拟显示墙窗口和控制器输出口任意对应；客户端提供上墙信号的预览功能，方便用户调用信号；二、验收方法及内容2.1 产品验收方法1）由乙方安装完毕后自检验收；2）由甲方和乙方联合组对LED电子显示屏系统总体进行验收。

LED小间距显示屏技术方案一、技术原理1.光电转换：LED小间距显示屏的基本构成单位是LED灯珠，LED灯珠由半导体材料构成，当有电流通过时，半导体材料会发光。

2.点阵模式：LED小间距显示屏将LED灯珠排列成一个个小点，通过控制每个小点的亮度和颜色，实现图像的显示。

3.控制系统：LED小间距显示屏的控制系统负责控制每个LED灯珠的亮灭，同时根据接收到的图像信号进行映射，实现图像的显示。

二、设计要点1.分辨率：LED小间距显示屏的分辨率要求很高，通常情况下，每平方米LED灯珠数量在100万个以上。

2.亮度和对比度：LED小间距显示屏的亮度要求高，能够适应不同环境下的显示需求，并且要具有较高的对比度，保证图像清晰度。

3.显示效果：LED小间距显示屏的显示效果包括色彩还原度、视角范围、刷新率等指标，要求具有良好的显示效果。

4.散热设计：LED小间距显示屏在工作时会产生一定的热量，需要进行有效的散热设计，确保显示屏的稳定性和寿命。

5.维护保养：LED小间距显示屏通常安装在高空或者大型场所，要具备易维护的设计，方便日常保养和维修。

三、制造工艺1.PCB制造：LED小间距显示屏的基板通常采用PCB（印刷电路板），在制造过程中要保证通孔的精度和连接性。

2.LED封装：LED灯珠的封装是LED小间距显示屏的关键环节，要求封装精度高，颜色均匀。

3.灯珠排列：LED灯珠要按照一定规律排列成点阵，保证每个点位之间的间距一致。

4.显示模组组装：将LED灯珠按照设计要求组装成显示模组，保证显示模组之间的接触和连接良好。

5.控制系统整合：LED小间距显示屏的控制系统包括控制器、信号接口等组件，要进行整合测试，确保正常工作。

6.壳体制造：LED小间距显示屏的外壳通常由金属、塑料等材料制造，要求外形美观、结构稳固。

四、应用场合1.高分辨率：LED小间距显示屏的分辨率高，能够显示更清晰、细腻的图像。

2.显示效果好：LED小间距显示屏具有高亮度、高对比度等优点，可以在不同环境下显示良好的效果。

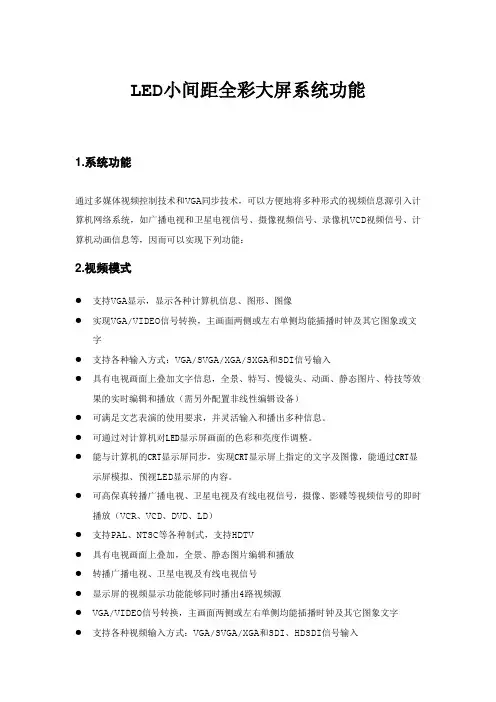

LED小间距全彩大屏系统功能1.系统功能通过多媒体视频控制技术和VGA同步技术，可以方便地将多种形式的视频信息源引入计算机网络系统，如广播电视和卫星电视信号、摄像视频信号、录像机VCD视频信号、计算机动画信息等，因而可以实现下列功能：2.视频模式●支持VGA显示，显示各种计算机信息、图形、图像●实现VGA/VIDEO信号转换，主画面两侧或左右单侧均能插播时钟及其它图象或文字●支持各种输入方式：VGA/SVGA/XGA/SXGA和SDI信号输入●具有电视画面上叠加文字信息，全景、特写、慢镜头、动画、静态图片、特技等效果的实时编辑和播放（需另外配置非线性编辑设备）●可满足文艺表演的使用要求，并灵活输入和播出多种信息。

●可通过对计算机对LED显示屏画面的色彩和亮度作调整。

●能与计算机的CRT显示屏同步，实现CRT显示屏上指定的文字及图像，能通过CRT显示屏模拟、预视LED显示屏的内容。

●可高保真转播广播电视、卫星电视及有线电视信号，摄像、影碟等视频信号的即时播放（VCR、VCD、DVD、LD）●支持PAL、NTSC等各种制式，支持HDTV●具有电视画面上叠加，全景、静态图片编辑和播放●转播广播电视、卫星电视及有线电视信号●显示屏的视频显示功能能够同时播出4路视频源●VGA/VIDEO信号转换，主画面两侧或左右单侧均能插播时钟及其它图象文字●支持各种视频输入方式：VGA/SVGA/XGA和SDI、HDSDI信号输入●实时显示真彩色视频图像，实现现场传播，播放背景画面、广告宣传画等功能●进行现场直播，满足文艺演出的使用要求，并灵活输入和播出多种信息3.计算机模式●图文特技显示功能：具有对图文进行编辑、缩放、流动、动画功能●显示各种计算机信息、图形、图像及2、3维计算机动画并叠加文字●播出系统配有多媒体软件，可以灵活输入及播出多种信息●有多种中文字体和字型可供选择，同时还可输入英文、西班牙文、法文、德文、希腊文、俄文、日文等多种文字，并可无级缩放，系统具有全自动播放功能●有多种播出方式，如：单/多行平移、单/多行上/下移、左/右拉、上/下拉、旋转、无级缩放等20种以上的方式。

小间距LED显示屏解决方案实例小间距LED显示屏方案书方案特点：随着LED显示屏技术创新与发展，LED小间距已经成为室内主流产品，目前主要应用为军区、电视台等，将来会进入舞台租赁屏在舞台背景、酒吧娱乐、婚庆典礼、音乐剧场、会议等大型活动中频繁使用到，而LED租赁屏的稳定性在整个过程中起着至关重要的作用，尤其是演出现场活动的租赁系列。

为了达到各种显示效果，需要经常变换LED租赁屏拼接造型，对LED租赁屏要求不仅要轻薄，安装调试方便，还要有极高的稳定性。

产品特点：1、主要应用在军区、电视台、音乐剧场等需要高清显示，快速安装和拆卸的场合；2、外观典雅流畅，流线形外观设计，是科学和艺术的完美展现；3、灵活易用的拼装结构，箱体简洁大气，超薄，超轻；4、采用最新防撞盘技术，在租赁使用过程中更加稳定，使用寿命更长；5、专利无风扇设计，无噪声、低功耗，可在-30°C~60°C温度范围使用；6、室内箱体系统盒盖采用塑胶技术，箱体更轻，成本更低。

户外采用压铸铝系统盒盖，适合各种天气；7、可以定做弧形屏：根据客户的需求定做斜边设计，拼接弧形屏；8、无缝拼装技术：箱体和模组的间隙公差控制在0.05mm，屏体平整的拼接距离控制在0.1mm；9、箱体尺寸400X300,便于安装方便与设计10、安装方便且不用工具：箱体上四大部位结构四个把手，安装时可实现任意抓举，方便快捷；11、多元化安装结构设计：箱体可用于吊装、堆装、立柱安装、壁挂；12、逐点校正高端显示屏技术：有逐点校正功能且具有高刷新率、高灰度等级、高颜色对比度、高颜色显示效果；13、专利技术让屏体更稳定：稳定性是同类产品的36倍，经过SGS严格测试；14、自动计时功能，保证每块屏体相同的使用频率，从而始终保持色彩的一致性；15、降低使用成本：箱体小占用空间资源小，周转快捷占用人力及时间成本大大缩短；一：1.0产品结构图片1.1背面图1.2安装方式1.3老化时间1.4配件系统拓扑图1.5单元箱体参数单个箱体参数尺寸（W×H）400mm×300mm 模组个数1个实像分辨率W208点×H156点实像素点数32448点/箱箱体净重4Kg/个面积0.12m2平均功率50W/pcs（正常视频播放时）峰值功率100W/pcs 箱体板材压铸铝箱线路板四层PCB板IC采用PWM 高刷新，高灰阶驱动IC。

小间距led显示屏方案LED显示屏是一种广泛应用于室内外广告、舞台演出、会议展示等领域的显示设备，而小间距LED显示屏则是近年来备受关注的一种新型显示屏。

小间距LED显示屏以其高清、高亮、高对比度的特点，逐渐成为市场上的热门选择。

那么，如何设计一套优秀的小间距LED显示屏方案呢？本文将从LED显示屏的特点、设计要点、常见问题及解决方案等方面进行详细介绍。

首先，小间距LED显示屏的特点是什么呢？小间距LED显示屏是指像素间距较小的LED显示屏，其像素间距通常在2mm以下。

相比于传统的LED显示屏，小间距LED显示屏具有更高的分辨率和更细腻的画面表现能力。

其次，小间距LED显示屏具有高亮度、高对比度、高刷新率等特点，能够在室内外各种环境下都能够保证清晰的画面效果。

因此，小间距LED显示屏适用于各种高要求的场景，如商业广告、舞台演出、会议展示等。

在设计小间距LED显示屏方案时，需要考虑的要点有哪些呢？首先，需要充分了解客户的需求，包括显示屏的尺寸、安装环境、使用场景等。

其次，需要根据客户需求确定显示屏的分辨率、亮度、对比度等参数，并选择合适的LED模组和驱动IC。

另外，还需要考虑显示屏的散热、防水、防尘等性能，以保证显示屏的稳定性和可靠性。

最后，需要合理规划显示屏的安装结构和维护方式，以便客户能够方便地安装、维护和更换显示屏。

在实际应用中，小间距LED显示屏可能会遇到哪些常见问题呢？一般来说，常见的问题包括亮度不均、色彩失真、模组接触不良等。

针对这些问题，我们可以采取一些解决方案。

例如，对于亮度不均的问题，可以通过调整亮度和对比度参数，或者更换亮度均匀的LED模组来解决。

对于色彩失真的问题，可以通过调整色彩校正参数，或者更换色彩表现更好的LED模组来解决。

对于模组接触不良的问题，可以加强模组之间的连接，或者更换连接更可靠的模组来解决。

综上所述，设计一套优秀的小间距LED显示屏方案，需要充分了解其特点和客户需求，合理选择LED模组和驱动IC，合理规划安装结构和维护方式，并针对常见问题采取有效的解决方案。

***项目小间距显示设备及控制系统设计方案XXXXXXXX科技有限公司2019年7月目录一、项目实施方案详细说明 (2)1、施工标准及规范 (2)2、设计原则 (3)3、工程质量目标 (4)二、系统功能 (9)三、系统设计方案详细说明 (10)1、设备拓扑图 (10)2、屏体参数 (12)3、解决方案 (14)4、控制方式 (17)四、产品硬件配置参数 (19)1、发布控制软件 (19)2、小间距高清屏 (25)3、LED视频拼接处理器 (38)4、配电系统 (43)五、供货清单 (45)六、售后服务 (46)1、售前服务计划 (46)2、售中服务计划 (46)3、售后服务计划 (47)一、项目实施方案详细说明1、施工标准及规范我司提供的技术方案和工程过程中的所有活动均遵守国家现行的规范与标准(包括但不限于设计、检验、安装等方面)，对我国未制定的规范，对应参照国际标准执行。

➢本项目中设计采用如下标准规范：➢《智能建筑设计标准》（DB50314-2006）➢《电子计算机机房设计规范》DB/50174-2008➢《综合布线系统工程设计规范》（DB/T50311-2007）➢《建筑与建筑群综合布线系统工程验收规范》（DB/T50312-2000）➢《指挥防护通信工程设计标准》（DJB4415-2002）➢《指挥所显示控制系统通用要求》（DJB5465-2005）➢《建筑物电子信息系统防雷技术规范》（DB50343-2012）➢《建筑物防雷设计规范》(DB 50057-2010)➢《计算机机房用活动地板技术条件》DB6650-86➢《建筑与建筑群综合布线系统工程设计规范》（DB/T 50311-2000）➢《电气装置安装工程施工及验收规范》（DB11232-92）➢《建设工程施工现场供电安全规范》（DB5）➢《建筑安装工程质量检验评定统一标准》（DBJ300）➢《民用建筑电器设计规范》（JDJ/T16-92）2、设计原则本项目方案设计遵循配置合理、技术先进、功能齐全、性能稳定、使用安全、结构开放的原则，并综合考虑维护、扩展及操作因素，根据现场使用环境、显示信号特点和数量，以及对显示管理功能要求等，设计一套完整的LED大屏系统方案，应用最先进的显示技术、LED无缝拼接技术、多屏图像处理技术、多路信号切换技术等的应用集合为一体。

室内LED小间距产品项目技术方案日期：2022年1 月16 日目录1.LED显示屏设计方案 (5)1.1.本项目需求 (5)1.2.本项目设计技术标准 (5)1.3.本项目设计目标 (6)1.4.本项目系统拓扑图 (7)1.5.本项目屏体尺寸设计 (8)最佳观看距离：3.75m (8)1.6.本项目设计效果图 (8)1.7.产品技术参数表 (10)1.8.产品模组及拼装照片 (12)1.9.产品特点 (13)1.9.1.16:9高清拼接，播放画面不变形 (13)1.9.2.超稳定模块，可靠性更高 (13)1.9.3.安装多样，灵活高效 (13)1.9.4.安装“快”“准”“稳” (14)1.9.5.匠心独具，智能制造 (14)1.9.6.高端系统，好用不将就 (14)1.9.7.支持亮色度校证，画质历久弥新 (14)1.9.8.流畅操作体验 (15)1.9.9.用户级灵活维护 (15)1.10.产品重点技术优势阐述 (16)1.10.1.模组级六向微调无缝拼接技术 (16)1.10.2.模组表面无面罩喷墨规模化应用技术 (17)1.10.3.无面罩技术说明 (17)1.10.4.无面罩表面喷墨技术加工工艺流程实物照片 (18)1.10.5.显示系统广播级色域和色温智能可调技术 (19)1.10.6.模组模块级单点亮色校正技术 (19)1.10.7.智能化亮度调节自适应观看技术 (20)1.10.8.极速快速刷新提升视觉舒适度 (20)1.10.9.低亮高灰无损画面显示技术 (21)1.10.10.屏体运行零噪音保障技术 (22)1.10.11.显示系统广视角色彩还原技术 (22)1.10.12.显示系统节能降耗软硬件技术措施 (23)1.10.13.多通道新材料散热保障设计 (23)1.10.14.显示系统消除隐亮技术措施描述 (24)1.10.15.显示系统像素失控监测及定位技术措施描述 (25)1.10.16.安全快速前后维护维修技术 (25)1.10.17.显示系统智能配电管理技术措施 (25)1.10.18.远程PLC自动控制技术措施 (26)1.10.19.极佳显极速刷新提升视觉舒适度 (26)1.10.20.超宽视角完美显示 (26)1.10.21.采用V-SPWM低亮高灰无损技术 (26)1.10.22.显示系统运行可视化多状态监控设计 (26)2.项目内核控制系统方案 (27)2.1.整体功能阐述 (27)2.2.控制器产品介绍 (28)2.3.接收卡产品介绍 (28)2.4.产品技术优势 (29)2.4.1.校正系统特点 (29)2.4.2.显示屏智能控制系统的先进性 (30)3.项目信号视频拼接设计方案 (32)3.1.本项目需求 (32)3.2.本项目设计技术标准 (32)3.3.本项目设计目标 (33)3.4.产品技术优势 (33)3.4.1.无级缩放算法 (33)3.4.2.每路输出开窗数量及IPV的解码能力 (33)3.4.3.4K@30帧、4K@60帧采集播放压缩 (34)3.4.4.单台拼接器控制不同规格8组屏 (34)3.4.5.采用模块化结构 (34)3.4.6.支持输入、输出信号热备份 (34)3.5.拼接控制软件介绍 (35)4.项目配电系统设计方案 (40)4.1.参照标准及范围 (40)4.2.配电系统总设计 (40)4.2.1.配电设计技术要求 (40)4.2.2.屏幕配电安全设计 (41)4.2.3.电磁兼容设计 (41)4.3.配电柜基本配置 (42)4.3.1.PLC智能配电管理监控描述 (42)4.3.2.PLC智能控制器 (42)4.3.3.PLC智能控制系统功能 (42)5.项目显示功能描述 (44)5.1.支持自由拉伸、压缩、跨屏和漫游 (44)5.2.视频播出功能 (44)5.3.信息显示功能 (44)5.4.网络监控功能 (45)5.5.播控管理功能 (45)5.6.支持多画面分割显示功能 (45)5.7.支持画面叠加 (45)5.8.支持画面任意叠加 (46)5.9.支持画面裁剪 (46)5.10.支持画面局部放大 (47)5.11.支持画面异常校正 (47)5.12.支持任意信号裁切功能 (47)5.13.支持窗口预监 (48)5.14.支持屏幕回显 (48)1.LED显示屏设计方案1.1.本项目需求展览展示及将各区域多种信号源、应急指挥系统等不同的职能部分进行有效的结合起来，实现前端各种信号统一接入，满足指挥、调度、会议、演示、综合数据分析、会议决策、应急处理、现场指挥管理、信息展示发布等多项应用，真实现视频监管、数据调用、业务处理、设备联动等功能为一体的综合型数据管理平台。

LED显示屏设计方案（型号：PH2.5 ）目录第一章光彩概述 (1)1．公司简介 (1)2．产品销往 (2)3．工厂缩影 (2)第二章控制系统部分概要 (4)1．系统运行环境 (4)2．系统示意图 (4)3．系统功能特点 (5)第三章屏体部分概要 (8)1．LED介绍 (8)2．模组介绍 (8)3．标准单元箱体 (9)4．屏体介绍与规格 (9)第四章采购生产工期 (11)第五章技术支持 (11)1．基础培训 (11)2．现场培训 (11)第六章售后服务 (12)1．售后服务 (12)2．提供终身维护 (12)第七章产品清单及报价 (13)第八章部分项目名录 (14)附录方案设计标准 (16)1．华夏产品达到的指标 (16)2．产品验收标准 (17)3．生产标准参考 (17)公司资质产品认证2．产品销往➢国内销往30多个城市和地区；➢国际销往欧美等80多个国家和地区；3．工厂缩影➢单体显示屏组装车间6000平方米；➢显示屏月产5000平方米；贴片房装箱区设备操作自动老化房回流焊剪脚机振动测试亮度白平衡测试高低温测试恒温怛湿测试第二章控制系统部分概要1．系统运行环境➢操作系统中英文Windows98/me/2000/NT/XP➢硬件配置CPU: 奔腾300MHz以上内存:64M显卡:标准VGA 256显示模式以上➢相关软件微软公司的媒体播放器(Media Player)--必须安装OFFICE2000--如需WORD文件必须安装RealPlayer--如需播RealPlayer文件必须安装2．系统示意图3．系统功能特点3.1显示功能能实时显示高清晰度、色彩丰富的动态图像；显示与播放可与控制计算机显示器上的内容点点对应，LED显示屏上的图像色彩、缩放比例和显示尺寸，还可通过计算机任意调整。

满足CVBS/RCA/S-Video/YUV/ VGA/DVI等信号接入，支持格式包括但不限于MPA/AVI/ASF/WMV/RM/RMVB/MOV/SWF/VQF/DAC/MP3PRO/WMA等，可显示各种视频、图形、文字，显示效果稳定、清晰、可靠，无盲点和常亮点、马赛克等。

室内小间距显示器技术方案背景随着科技的发展，显示器技术越来越受到人们的关注。

室内小间距显示器由于其在高清显示和可视效果方面的优势，成为了在室内环境中广泛应用的一种显示器技术。

本文将介绍室内小间距显示器的技术原理和应用场景，并提供一个简单的技术方案。

技术原理室内小间距显示器的核心技术是LED封装和驱动控制。

LED封装技术可以将多个小尺寸的LED芯片组合在一起，形成像素点，并通过驱动电路控制LED的亮度和颜色。

而驱动控制技术则可以通过电子信号将图像数据传输到显示器，并控制LED的工作状态，实现高质量的图像显示。

应用场景室内小间距显示器适用于多种室内环境，如会议室、电视墙、展览馆等。

其高清显示和可视效果，可以满足人们对多媒体展示的需求。

室内小间距显示器还可以根据不同的场景进行定制，满足用户的特定需求，比如大小、曲面和柔性等。

技术方案为了实现室内小间距显示器的技术方案，可以采取以下步骤：1. 选择合适的LED封装技术：根据应用需求选择合适的LED 封装，包括尺寸、分辨率和亮度等参数。

2. 设计驱动控制电路：设计一个高效可靠的驱动控制电路，能够传输图像数据并控制LED的工作状态。

3. 确定显示器尺寸和安装方式：根据应用场景确定显示器的尺寸和安装方式，包括墙壁安装、吊挂安装或地面支架等。

4. 进行图像校准和优化：通过专业的图像校准工具对显示器进行校准，获得更加真实和细腻的图像显示效果。

5. 进行系统测试和调试：对整个系统进行全面测试和调试，确保其稳定性和可靠性。

结论室内小间距显示器技术方案可以为室内环境提供高质量的图像显示效果。

通过选择合适的LED封装和驱动控制技术，设计合理的安装方式，并进行系统测试和调试，可以实现一个成功的室内小间距显示器方案。

利亚德LED小间距高清显示屏幕介绍解决方案利亚德是一家专业从事LED显示屏幕研发、生产和销售的企业，其产品主要应用于商业广告、会议展示、舞台秀场等领域。

其中，利亚德的LED小间距高清显示屏幕是其产品线中的一项重要产品。

LED小间距高清显示屏幕是一种采用LED作为显示材料的平面显示设备，其特点是像素密度高、显示效果清晰细腻。

利亚德的LED小间距高清显示屏幕具有以下几个方面的解决方案。

首先，利亚德采用先进的LED显示技术，使LED小间距高清显示屏幕能够实现高亮度、高对比度和广视角的显示效果。

其LED芯片采用高亮度和高灰度的设计，确保显示屏在各种光线环境下都能够正常工作，并且显示效果清晰鲜艳。

同时，利亚德采用优质的驱动芯片和调光技术，确保显示屏的灰度级别能够达到256级以上，使得显示屏在显示细节和色彩还原方面表现出色。

其次，利亚德的LED小间距高清显示屏幕具有无缝拼接、模块化设计的特点，可根据用户的需求进行自由组合和拼接。

它的模块尺寸小、轻巧，可实现高精度的拼接，使得显示屏呈现出统一且完美的显示效果。

此外，利亚德的显示屏还具有快速安装和拆卸的特点，能够节省时间和人力成本。

第三，利亚德的LED小间距高清显示屏幕具备良好的可靠性和稳定性。

其模块设计采用全新的结构，具有防尘、防水、抗干扰等特点，不仅能够适应各种恶劣环境的使用，还能够有效延长显示屏的使用寿命。

此外，利亚德还配备了智能监控系统，能够及时监测显示屏的工作状态，并提供远程维护和故障排除的解决方案。

最后，利亚德的LED小间距高清显示屏幕还具有良好的能效表现。

其LED芯片采用低功耗设计，能够显著降低能耗，提高使用效率。

同时，利亚德还配备了智能节能管理系统，能够根据不同的使用场景和需求进行智能调节，节省能源成本。

综上所述，利亚德的LED小间距高清显示屏幕通过先进的技术和创新的设计，提供了全面的解决方案。

它具有高亮度、高对比度、广视角的显示效果，无缝拼接、模块化设计的特点，良好的可靠性和稳定性，以及良好的能效表现。
