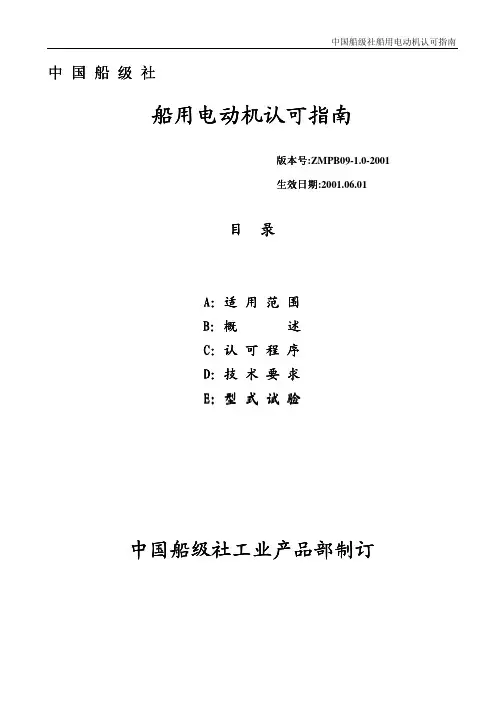

中国船级社船用电动机认可指南版本号:ZMPB09-1.0-2001生效日期:2001.06.01目录A：适用范围B：概述C：认可程序D：技术要求E：型式试验中国船级社工业产品部制订A．适用范围本指南适用于船用交流电动机的型式认可B．概述B．1一般要求根据中国船级社《产品检验规则》及其“产品检验项目表”规定，上述产品须经中国船级社型式认可并持有船用产品证书后方能装船使用。
B．2 认可条件工厂应具备产品生产所必需的设备、技术人员以及出厂检验所需的检测设备和试验人员。
工厂生产和检验用的图纸及技术条件应经本社批准，对认可产品的设计结构、所用材料、制造工艺、性能的要求以及试验结果的判定和评价将依据中国船级社1996年版《钢质海船入级与建造规范》第四篇第一章第二节、第三节及第四章第一节及其1998年修改通报的有关要求进行。
亦可依据我社接受的相关IEC标准，国标作为考核标准。
B．3 型式认可证书的有效期及认可保持条件（1）型式认可证书的有效期型式认可证书的有效期一般不超过四年。
在个别情况下，经本社特别考虑，可定为5年。
（2）保持型式认可的条件型式认可后，如果产品及其重要零部件的设计，所用材料或制造方法影响到产品的主要特性、特征；或与先行标准有冲突；或产品的性能指标有所更改，且超出认可的范围，则有关图纸和技术文件应经检验机构（其所属的中国船级社分社，下同）审批，并在检验机构认为必要时，经验船师见证有关试验和进行检查，其结果应能证实仍符合认可条件。
在认可证书有效期内，如果出现可能导致本社取消认可的情况，工厂应及时采取有效的纠正措施。
（3）认可证书的增页与更改适用于型式认可证书获得者期望本社扩大认可于证书注明的产品同系列的、类似的、或基于相同标准的其他规格的产品。
（4）证书的换新；本社负责在认可证书到期前三个月以书面函电通知制造厂办理认可证书的换新。
工厂收到通知后，若仍需保持认可，则应再次申请。
如认可证书到期前本社未收到工厂关于证书换新（再次认可）的申请，则本指南中有关“再次认可”的条款均不适用。

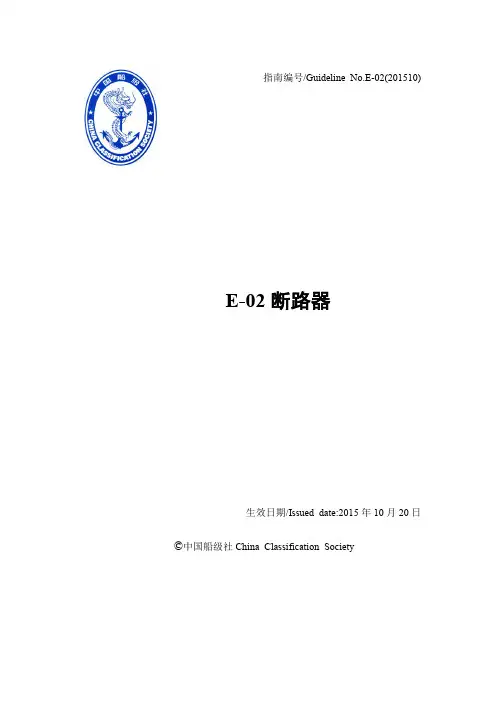

指南编号/Guideline No.E-02(201510) E-02断路器生效日期/Issued date:2015年10月20日©中国船级社China Classification Society前言本指南是CCS规范的组成部分，规定船舶入级产品，授权法定产品检验适用技术要求，检验和试验要求。
本指南由CCS编写和更新，通过网页发布，使用相关方对于本社指南如有意见可反馈至ps@历史发布版本及发布时间本版本主要修改内容及生效时间：1 适用范围 (4)2 使用类别 (4)3 规范性引用文件 (4)4 定义 (4)5 图纸资料 (6)6 典型样品的选取 (7)7 设计和技术要求 (8)8 型式试验 (10)9 单件/单批检验 (11)1 适用范围1.1 本指南适用于交流50Hz（或60Hz），额定电压在1000V及以下的船用低压空气断路器（以下简称断路器）。
1.2 本指南适用的断路器结构包括框架式断路器和塑壳式断路器。
1.3 直流断路器可参照本指南及相应标准执行。
2 使用类别2.1 A类（非选择性）：是指在短路情况下，断路器无明确指明用作串联在负载侧的另一短路保护装置的选择性保护，即在短路情况下，选择性保护无人为的短延时，对此种断路器无额定短时耐受电流的要求。
2.2 B类（选择性）：是指在短路情况下，断路器明确作串联在负载侧的另一短路保护装置的选择性保护，即在短路情况下，选择性保护有人为可调短延时，B类断路器要求有额定短时耐受电流,其明显特征是：具有长、短、瞬三段保护，适宜作选择性保护。
3 规范性引用文件3.1 断路器的认可和检验依据如下：3.1.1 CCS《钢质海船入级规范》（以下简称“规范”）;3.1.2 IEC60947-1：2011 低压开关设备和控制设备第1部分总则Low -voltage switchgear and control gear Part 1: Genaral rules3.1.3 IEC60947-2：2013 低压开关设备和控制设备第2部分：断路器Low-voltage switchgear and controlgear Part 2: Circuit-breaks4 定义4.1 本指南有关定义如下：4.1.1 断路器：系指能接通、承载和分断正常电路条件下的电流，也能在规定的非正常条件下（例如短路条件下）接通、电流一定时间和分断电流的一种开关电器；4.1.2 空气断路器：系指触头在自由空气中断开或闭合的一种断路器；4.1.3 塑壳外壳式断路器：系指具有一个模压绝缘材料制成的外壳作为断路器整体部件的断路器；4.1.4 插入式断路器：系指断路器除有分断触头外,还有一组可分离的触头,从而使断路器可以从电路中拔出或插入；4.1.5 抽屉式断路器：系指断路器除有分断触头外,还有一组与主电路隔离的隔离触头,处于抽出位置时,可以达到符合规定要求的隔离距离的(或接通)；4.1.6 额定工作电压（以Ue表示）:系指一个与额定工作电流组合共同确定断路器用途的电压值，它与相应的试验和使用类别有关；4.1.7 额定电流（以In表示）：由产品标准规定，额定电流的确定应考虑到额定电压、额定频率、额定工作制、使用类别、和外壳防护的型式（如有）；4.1.8 短路分断（或接通）能力：系指在规定的条件下（包括短路条件）的分断（或接通）能力；4.1.9 额定极限短路分断能力（以Icu表示)：系指制造厂按相应的额定工作电压规定条件下断路器在规定的条件下应能分断的极限短路分断能力值。
中国船级社船用电动机认可指南版本号:ZMPB09-1.0-2001生效日期:2001.06.01目录A：适用范围B：概述C：认可程序D：技术要求E：型式试验中国船级社工业产品部制订A．适用范围本指南适用于船用交流电动机的型式认可B．概述B．1一般要求根据中国船级社《产品检验规则》及其“产品检验项目表”规定，上述产品须经中国船级社型式认可并持有船用产品证书后方能装船使用。
B．2 认可条件工厂应具备产品生产所必需的设备、技术人员以及出厂检验所需的检测设备和试验人员。
工厂生产和检验用的图纸及技术条件应经本社批准，对认可产品的设计结构、所用材料、制造工艺、性能的要求以及试验结果的判定和评价将依据中国船级社1996年版《钢质海船入级与建造规范》第四篇第一章第二节、第三节及第四章第一节及其1998年修改通报的有关要求进行。
亦可依据我社接受的相关IEC标准，国标作为考核标准。
B．3 型式认可证书的有效期及认可保持条件（1）型式认可证书的有效期型式认可证书的有效期一般不超过四年。
在个别情况下，经本社特别考虑，可定为5年。
（2）保持型式认可的条件型式认可后，如果产品及其重要零部件的设计，所用材料或制造方法影响到产品的主要特性、特征；或与先行标准有冲突；或产品的性能指标有所更改，且超出认可的范围，则有关图纸和技术文件应经检验机构（其所属的中国船级社分社，下同）审批，并在检验机构认为必要时，经验船师见证有关试验和进行检查，其结果应能证实仍符合认可条件。
在认可证书有效期内，如果出现可能导致本社取消认可的情况，工厂应及时采取有效的纠正措施。
（3）认可证书的增页与更改适用于型式认可证书获得者期望本社扩大认可于证书注明的产品同系列的、类似的、或基于相同标准的其他规格的产品。
（4）证书的换新；本社负责在认可证书到期前三个月以书面函电通知制造厂办理认可证书的换新。
工厂收到通知后，若仍需保持认可，则应再次申请。
如认可证书到期前本社未收到工厂关于证书换新（再次认可）的申请，则本指南中有关“再次认可”的条款均不适用。

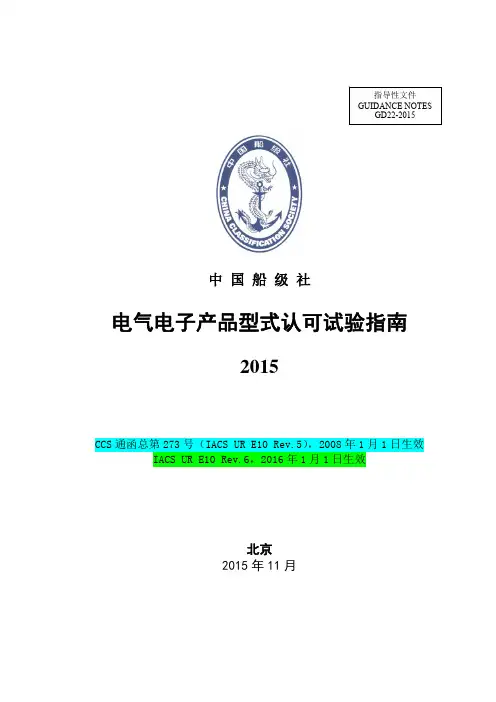

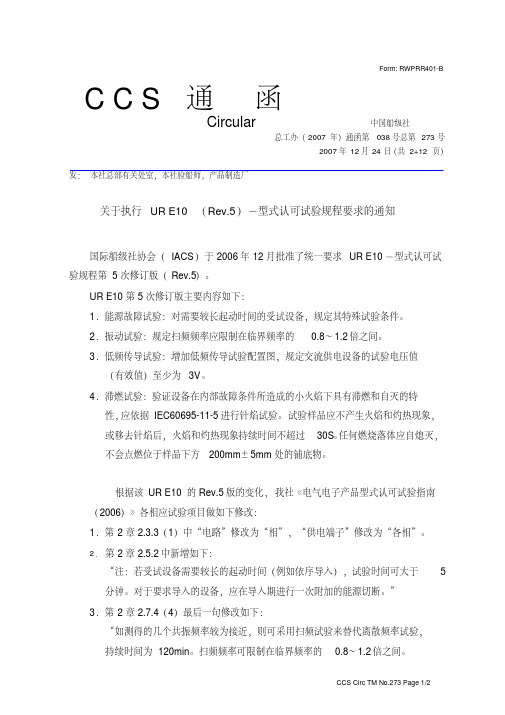

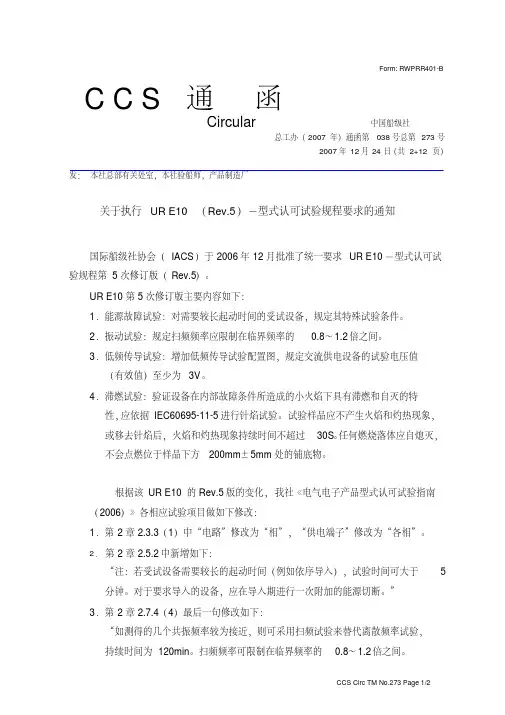

船级社试验和3C试验比较文档1.船级社参考标准GD22-2015《电气电子产品型式认可试验指南（2015）》GB12791-2006 点型紫外火焰探测器GB15631-2008 特种火灾探测器EN54-10(2002)2.船级社取样参考标准取样实验按照EN54-10中，5.1.8和5.1.9要求进行3.船级社试验测试项目1）一致性试验2）重复性试验3）方位试验4）火灾灵敏度试验5）环境光干扰试验6）高温试验（运行）7）低温试验（运行）8）交变湿热（运行）试验9）恒定温湿（耐久）试验10）SO2腐蚀（耐久）试验11）冲击（运行）试验12）碰撞（运行）试验13）振动（正弦）（运行）试验14）整栋（正弦）（耐久）试验15）电源参数波动试验（运行）16）外壳端口辐射抗干扰度试验17）静电端口辐射抗干扰度试验18）射频电磁场辐射试验19）电快瞬变脉冲群试验20）浪涌抗干扰度试验21）射频场感应的传导骚扰试验22）外壳防护试验4.船级社试验项目和3C项目比较1）一致性试验试验方法相同。
3C国标阈值：响应阈值比Smax：Smin ≤ 2.0 船级社标准阈值：响应阈值比Smax：Smin ≤ 1.22 A710/UVIR2沈阳检测阈值：响应阈值比Smax：Smin ≤ 1.3 A715/IR3沈阳检测阈值：响应阈值比Smax：Smin ≤ 1.4 2）重复性试验试验方法相同。
3C国标阈值：响应阈值比Smax：Smin ≤ 1.3 船级社标准阈值：响应阈值比Smax：Smin ≤ 1.14 A710/UVIR2沈阳检测阈值：响应阈值比Smax：Smin ≤ 1.0 A715/IR3沈阳检测阈值：响应阈值比Smax：Smin ≤ 1.0 3）方位试验试验方法相同。
3C国标阈值：响应阈值比Smax：Smin ≤ 2.0 船级社标准阈值：响应阈值比Smax：Smin ≤ 1.41 A710/UVIR2沈阳检测阈值：响应阈值比Smax：Smin ≤ 1.7 A715/IR3沈阳检测阈值：响应阈值比Smax：Smin ≤ 1.64）高温试验测试温度：55℃±2℃3C标准：55℃保持2小时船级社标准：55℃保持16小时5）低温实验测试温度：-10℃±3℃3C标准：-10℃保持2小时船级社标准：-10℃保持16小时6）恒定温湿（耐久）试验测试温度：40℃±2℃，相对湿度93%±3%持续时间：21天3C测试状态：测试中，不需要上电保持监视状态船级社测试状态：测试中，需要上电保持监视状态7）振动（正弦）（运行）试验3C测试范围：频率范围 10HZ~150HZ 加速度幅度5m/s2船级社测试范围：频率范围 2HZ~10HZ 位移幅度值 1.24mm频率范围 10HZ~150HZ 加速度幅度5m/s28）射频电磁场辐射试验3C辐射测试频率范围：80Mhz~1Ghz船级社辐射测试频率范围：80M~2Ghz9）电快瞬变脉冲群试验3C测试标准：电压峰值1KV重复频率5Khz每次持续时间1min船级社测试标准：电源线电压峰值2KV控制和信号线电压峰值1KV2KV重复频率 2.5Khz1KV重复频率5Khz每次持续时间5min10）射频场感应的传导骚扰试验3C测试标准：频率范围80~100Mhz测试电压140dBuV船级社测试标准：频率范围150K~80Mhz测试电压3V（有效值）如果安装在船桥和夹板区域的设备，应增加2、3、4、6.2、8.2、12.6、16.5、18.8、22和2Mhz这些点上，加上电压为10V（有效值）调制频率和调制深度相同的骚扰信号进行试验。
船用产品认证/检验总体介绍CCS的船用产品检验是其船舶检验重要基础和组成部分，经过多年发展，CCS建立了专门的船用产品检验体系，通过与国际惯例相一致的认可和检验办法，CCS能够公正，可靠和及时地对船用产品质量进行确认，并为其提供有关证明。
船用产品检验范围根据CCS的《产品检验规则》，凡作为重要材料，设备或另部件的船用产品，当拟用于入CCS级或受CCS监督检验的船舶，海上设施和集装箱时，需申请CCS 认可和检验发证，并只有取得CCS签发的相应证书后，才能获准使用。
这些产品包括：（一）金属材料及其制成品：如：钢板、扁钢、型钢，钢管，有色金属，焊接材料，锻钢件，锚，锚链，钢丝绳等（二）非金属材料及其制成品如：油漆、纤维绳、玻璃、硬质塑料管、非金属轴承材料（三）主机、辅助机械。
（四）锅炉与受压容器。
（五）防污染设备。
（六）消防设备。
（七）耐火材料与耐火结构件。
（八）救生设备。
（九）电气装置。
（十）无线电通讯、导航设备。
（十一）舾装设备。
（十二）配套件和零部件。
（十三）集装箱及其配件。
一．船用产品检验办法CCS根据国际惯例和其船舶入级与建造规范，对于船舶，海上设施和集装箱所用的产品，实施在认可的基础上进行检验发证的制度。
有关程序和要求在 CCS《产品检验规则》中做了详细规定。
其可概括为一个途径，两个原则，两种认可，四种检验，四种证书。
有关说明如下：一个途径是指申请CCS检验的途径。
即向主管该产品生产厂所在地区业务的CCS机构提出申请，只有这个机构接受该申请。
两个原则是指CCS对产品进行检验发证的两个原则。
即：①对于直接用于船舶，海上设施，集装箱的主要材料，设备，部件，必须进行检验发证。
②对于间接用于船舶，海上设施，集装箱的主要产品，即生产上述1 项产品用的重要材料，配套件及零部件等也需要进行检验发证。
两种认可是指CCS对产品的设计和制造进行认可的两种模式。
即：①型式认可，②工厂认可。
根据CCS“产品检验规则”，船用产品首先要按CCS的要求申请上述某个模式的认可。
