下载文档原格式
《工程材料力学性能》（第二版）课后答案第一章材料单向静拉伸载荷下的力学性能一、解释下列名词滞弹性：在外加载荷作用下，应变落后于应力现象。
静力韧度：材料在静拉伸时单位体积材科从变形到断裂所消耗的功。
弹性极限：试样加载后再卸裁，以不出现残留的永久变形为标准，材料能够完全弹性恢复的最高应力。
比例极限：应力—应变曲线上符合线性关系的最高应力。
包申格效应：指原先经过少量塑性变形，卸载后同向加载，弹性极限(ζP)或屈服强度(ζS)增加；反向加载时弹性极限(ζP)或屈服强度(ζS)降低的现象。
解理断裂：沿一定的晶体学平面产生的快速穿晶断裂。
晶体学平面－－解理面，一般是低指数，表面能低的晶面。
解理面：在解理断裂中具有低指数，表面能低的晶体学平面。
韧脆转变：材料力学性能从韧性状态转变到脆性状态的现象（冲击吸收功明显下降，断裂机理由微孔聚集型转变微穿晶断裂，断口特征由纤维状转变为结晶状）。
静力韧度：材料在静拉伸时单位体积材料从变形到断裂所消耗的功叫做静力韧度。
是一个强度与塑性的综合指标，是表示静载下材料强度与塑性的最佳配合。
二、金属的弹性模量主要取决于什么?为什么说它是一个对结构不敏感的力学姓能?答案：金属的弹性模量主要取决于金属键的本性和原子间的结合力，而材料的成分和组织对它的影响不大，所以说它是一个对组织不敏感的性能指标，这是弹性模量在性能上的主要特点。
改变材料的成分和组织会对材料的强度(如屈服强度、抗拉强度)有显著影响，但对材料的刚度影响不大。
三、什么是包辛格效应，如何解释，它有什么实际意义?答案：包辛格效应就是指原先经过变形，然后在反向加载时弹性极限或屈服强度降低的现象。
特别是弹性极限在反向加载时几乎下降到零，这说明在反向加载时塑性变形立即开始了。
包辛格效应可以用位错理论解释。
第一，在原先加载变形时，位错源在滑移面上产生的位错遇到障碍，塞积后便产生了背应力，这背应力反作用于位错源，当背应力(取决于塞积时产生的应力集中)足够大时，可使位错源停止开动。

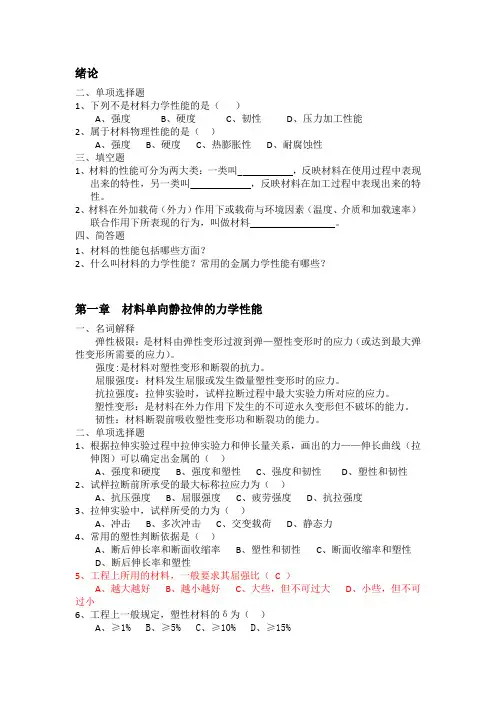

第一章材料的弹性变形一、填空题：1.金属材料的力学性能是指在载荷作用下其抵抗变形或断裂的能力。
2. 低碳钢拉伸试验的过程可以分为弹性变形、塑性变形和断裂三个阶段。
3. 线性无定形高聚物的三种力学状态是玻璃态、高弹态、粘流态，它们的基本运动单元相应是链节或侧基、链段、大分子链，它们相应是塑料、橡胶、流动树脂（胶粘剂的使用状态。
二、名词解释1.弹性变形：去除外力，物体恢复原形状。
弹性变形是可逆的2.弹性模量：拉伸时σ=EεE：弹性模量（杨氏模数）切变时τ=GγG：切变模量3.虎克定律：在弹性变形阶段，应力和应变间的关系为线性关系。
4.弹性比功定义：材料在弹性变形过程中吸收变形功的能力，又称为弹性比能或应变比能，表示材料的弹性好坏。
三、简答：1．金属材料、陶瓷、高分子弹性变形的本质。
答：金属和陶瓷材料的弹性变形主要是指其中的原子偏离平衡位置所作的微小的位移，这部分位移在撤除外力后可以恢复为0。
对高分子材料弹性变形在玻璃态时主要是指键角键长的微小变化，而在高弹态则是由于分子链的构型发生变化，由链段移动引起，这时弹性变形可以很大。
2．非理想弹性的概念及种类。
答：非理想弹性是应力、应变不同时响应的弹性变形，是与时间有关的弹性变形。
表现为应力应变不同步，应力和应变的关系不是单值关系。
种类主要包括滞弹性，粘弹性，伪弹性和包申格效应。
3．什么是高分子材料强度和模数的时-温等效原理?答：高分子材料的强度和模数强烈的依赖于温度和加载速率。
加载速率一定时，随温度的升高，高分子材料的会从玻璃态到高弹态再到粘流态变化，其强度和模数降低；而在温度一定时，玻璃态的高聚物又会随着加载速率的降低，加载时间的加长，同样出现从玻璃态到高弹态再到粘流态的变化，其强度和模数降低。
时间和温度对材料的强度和模数起着相同作用称为时=温等效原理。
四、计算题：气孔率对陶瓷弹性模量的影响用下式表示：E=E0 (1—1.9P+0.9P2)E0为无气孔时的弹性模量；P为气孔率，适用于P≤50 %。
第一章材料的弹性变形一、填空题：1.金属材料的力学性能是指在载荷作用下其抵抗变形或断裂的能力。
2. 低碳钢拉伸试验的过程可以分为弹性变形、塑性变形和断裂三个阶段。
3. 线性无定形高聚物的三种力学状态是玻璃态、高弹态、粘流态，它们的基本运动单元相应是链节或侧基、链段、大分子链，它们相应是塑料、橡胶、流动树脂（胶粘剂的使用状态。
二、名词解释1.弹性变形：去除外力，物体恢复原形状。
弹性变形是可逆的2.弹性模量：拉伸时σ=EεE：弹性模量（杨氏模数）切变时τ=GγG：切变模量3.虎克定律：在弹性变形阶段，应力和应变间的关系为线性关系。
4.弹性比功定义：材料在弹性变形过程中吸收变形功的能力，又称为弹性比能或应变比能，表示材料的弹性好坏。
三、简答：1．金属材料、陶瓷、高分子弹性变形的本质。
答：金属和陶瓷材料的弹性变形主要是指其中的原子偏离平衡位置所作的微小的位移，这部分位移在撤除外力后可以恢复为0。
对高分子材料弹性变形在玻璃态时主要是指键角键长的微小变化，而在高弹态则是由于分子链的构型发生变化，由链段移动引起，这时弹性变形可以很大。
2．非理想弹性的概念及种类。
答：非理想弹性是应力、应变不同时响应的弹性变形，是与时间有关的弹性变形。
表现为应力应变不同步，应力和应变的关系不是单值关系。
种类主要包括滞弹性，粘弹性，伪弹性和包申格效应。
3．什么是高分子材料强度和模数的时-温等效原理?答：高分子材料的强度和模数强烈的依赖于温度和加载速率。
加载速率一定时，随温度的升高，高分子材料的会从玻璃态到高弹态再到粘流态变化，其强度和模数降低；而在温度一定时，玻璃态的高聚物又会随着加载速率的降低，加载时间的加长，同样出现从玻璃态到高弹态再到粘流态的变化，其强度和模数降低。
时间和温度对材料的强度和模数起着相同作用称为时=温等效原理。
四、计算题：气孔率对陶瓷弹性模量的影响用下式表示：E=E0 (1—1.9P+0.9P2)E0为无气孔时的弹性模量；P为气孔率，适用于P50 。
材料⼒学第四章作业答案材料⼒学第四章作业答案标准化⽂件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DQQTY-4-1 试作下列各轴的扭矩图。
（a）(b)4-4 图⽰圆截⾯空⼼轴，外径D=40mm ，内径d=20mm ，扭矩m kN T ?=1，试计算mm 15=ρ的A 点处的扭矩切应⼒A τ以及横截⾯上的最⼤和最⼩的扭转切应⼒。
解：P A I T ρ?= )1(3244απ-=D I p ⼜mm 20d = D=40mm 5.0==∴Dd α 41244310235500)5.01(32)1040(14.3m I p --?=-= MPa Pa I T P A 7.63107.6310235500101510161233=?===∴--ρτ P W T =max τ 9433431011775)5.01(16)1040(14.3)1(16--?=-=-=απD W P a Pa W T P MP9.84109.841011775101693max=?=??==∴-τ当2'd =ρ时 MPa Pa I T P 4.42104.4210235500101010161233'min =?===--ρτ4-6 将直径d=2mm ，长l=4m 的钢丝⼀端嵌紧，另⼀端扭转⼀整圈，已知切变模量G=80GPa ，试求此时钢丝内的最⼤切应⼒m ax τ。
解：r G ?=τ dx d R r R ??=∴ R=mm d 12= 3331057.1414.321012101---?==??=?=∴l dx d R r R π?MPa Pa r G 6.125106.1251057.11080639=?==?=∴-τ（⽅法⼆：π?2=， l=4 ，P GI Tl =? ，324d I P π=，rIp W p = ,l Gd W T P πτ==max ）4-7 某钢轴直径d=80mm ，扭矩m kN T ?=4.2，材料的许⽤切应⼒MPa 45][=τ，单位长度许⽤扭转⾓m /)(5.0][ =θ，切变模量G=80GPa ，试校核此轴的强度和刚度。
第一章一、解：1.滞弹性：在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象, 称为滞弹性。
2. 塑性：在给定载荷下，材料产生永久变形的特性。
3•解理台阶：解理裂纹与螺型位错相交形成解理台阶。
4. 河流状花样：解理裂纹与螺型位错相遇后，沿裂纹前端滑动二相互汇合，同号台阶相互汇合长大，当汇合台阶足够大时，便成为河流状花样。
5. 强度：材料在外力作用下抵抗永久变形和断裂的能力称为强度。
二、解：1.E :弹性模量。
2. d 0.2 :屈服强度3. b b :抗拉强度4. £ :条件应变或条件伸长率。
三、解：由d m= ( E Y s/ao)?得：丫s= d m2 • ao/E ①将代入d c= (2E • 丫s/ JI a)?=d m- ( 2*ao/刃*a)=504MPA.四、解：由题中所给式子知：⑴：材料的成分增多，会引起滑移系减少、孪生、位错钉插等，材料越容易断裂；⑵：杂质：聚集在晶界上的杂质越多，材料越容易断裂；⑶：温度：温度降低，位错摩擦阻力越大，所以材料越容易断裂；⑷、晶粒大小：晶粒越小，位错堆积越少，晶界面积越大，材料韧性越好，所以不容易断裂；⑸、应力状态：减小切应力与正应力比值的应力状态都会使材料越容易断裂；⑹、加载速率：加载速率越大，材料越容易断裂五、解：两者相比较，前者为短比例式样，后者为长比例式样，而对于韧性金属材料，比例试样尺寸越短，其断后伸长率越大，所以 d 5大于d 10.第二章作业题1应力状态软性系数：按“最大切应力理论”计算的最大切应力与按“相当最大正应力理论”计算的最大正应力的比值。
2缺口效应：截面的急剧变化产生缺口，在静载荷作用下，缺口截面上的应力状态将发生变化，产生缺口效应，影响金属材料的力学性能。
3布氏硬度：用一定直径的硬质合金球做压头，施以一定的试验力，将其压入试样表面，经规定保持时间后卸除，试样表面残留压痕。
HBW通过压痕平均直径求得。
材料性能学作业及答案本学期材料性能学作业及答案第一次作业P36-37第一章1名词解释4、打算金属屈服强度的因素有哪些？答：内在因素：金属本性及晶格类型、晶粒大小和亚结构、溶质元素、第二相。
外在因素：温度、应变速率和应力状态。
10、将某材料制成长50mm，直径5mm的圆柱形拉伸试样，当进行拉伸试验时塑性变形阶段的外力F与长度增量ΔL的关系为：F/N 6000 8000 10000 12000 14000ΔL 1 2.5 4.5 7.5 11.5求该材料的硬化系数K及应变硬化指数n。
解：已知：L0=50mm，r=2.5mm，F与ΔL如上表所示，由公式（工程应力）σ=F/A0,（工程应变）ε=ΔL/L0,A0=πr2,可计算得：A0=19.6350mm2σ1= 305.5768，ε1=0.0200，σ2=407.4357 ，ε2=0.0500，σ3= 509.2946，ε3=0.0900，σ4= 611.1536，ε4=0.1500，σ5= 713.0125，ε5=0.2300，又由公式（真应变）e=ln(L/L0)=ln(1+ε)，（真应力）S=σ（1+ε），计算得：e1=0.0199，S1=311.6883，e2=0.0489，S2=427.8075，e3=0.0864，S3=555.1311，e4=0.1402，S4=702.8266，e5=0.2076，S5=877.0053，又由公式S=Ke n，即lgS=lgK+nlge，可计算出K=1.2379×103，n=0.3521。
11、试述韧性断裂与脆性断裂的区分。
为什么脆性断裂最危急？答：韧性断裂是金属材料断裂前产生明显的宏观塑性变形的断裂，这种断裂有一个缓慢的撕裂过程，在裂纹扩展过程中不断地消耗能量；而脆性断裂是突然发生的断裂，断裂前基本上不发生塑性变形，没有明显征兆，因而危害性很大。
韧性断裂：是断裂前产生明显宏观塑性变形的断裂特征：断裂面一般平行于最大切应力与主应力成45度角。
