电磁屏蔽材料的研究报告研究报告:电磁屏蔽材料摘要:本研究报告旨在探讨电磁屏蔽材料的研究进展和应用前景。
首先介绍了电磁辐射的危害和电磁屏蔽的重要性,然后重点关注了电磁屏蔽材料的种类、性能和制备方法。
通过对各类电磁屏蔽材料的比较分析,总结了当前研究中的挑战和未来发展方向,为电磁屏蔽技术的进一步提升提供了有益的参考。
1. 引言电磁辐射对人类健康和电子设备正常运行产生了不可忽视的影响,因此电磁屏蔽技术得到了广泛关注。
电磁屏蔽材料作为电磁屏蔽的关键组成部分,其性能和制备方法对屏蔽效果具有重要影响。
2. 电磁屏蔽材料的种类目前常见的电磁屏蔽材料主要包括金属材料、导电聚合物材料和复合材料。
金属材料因其高导电性和良好的屏蔽性能而被广泛应用,如铜、铝等。
导电聚合物材料由于其较低的密度和可塑性,逐渐成为研究的热点,如聚苯胺、聚噻吩等。
复合材料则是将金属材料和导电聚合物材料等进行复合,以综合各自的优点,提高屏蔽性能。
3. 电磁屏蔽材料的性能电磁屏蔽材料的性能主要包括电磁波吸收性能、屏蔽效能和机械性能。
电磁波吸收性能是指材料对电磁波的吸收能力,影响着屏蔽效果。
屏蔽效能是指材料对电磁波的反射和透射能力,与材料的导电性和厚度等因素有关。
机械性能则包括材料的强度、韧性和耐热性等,直接影响材料的使用寿命和稳定性。
4. 电磁屏蔽材料的制备方法目前常用的电磁屏蔽材料制备方法包括物理蒸发、溶液法、热压法和电沉积法等。
物理蒸发方法适用于制备金属材料,但存在成本高和制备工艺复杂等问题。
溶液法适用于制备导电聚合物材料,具有制备简单、成本低的优势。
热压法和电沉积法则适用于制备复合材料,能够在保持导电性的同时提高材料的机械性能。
5. 挑战与展望电磁屏蔽材料的研究仍面临一些挑战,如提高材料的吸波性能、降低材料的密度和成本等。
未来的发展方向包括开发新型的电磁屏蔽材料、提高材料的制备效率和优化屏蔽结构等。
同时,结合先进的制备技术和理论模拟方法,有望进一步提升电磁屏蔽技术的水平。

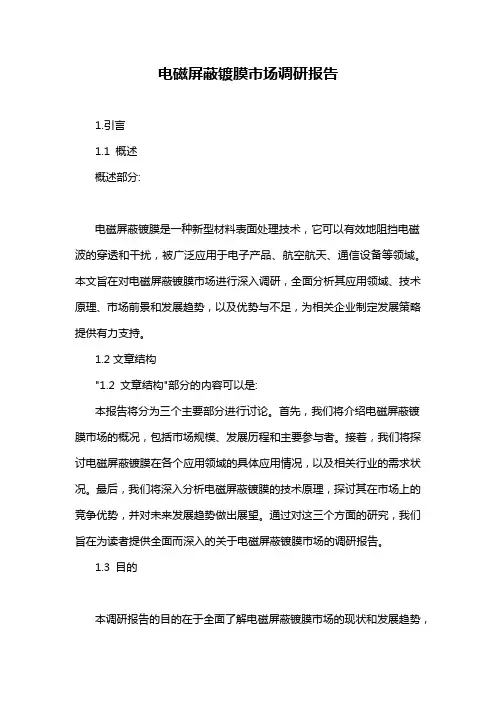

电磁屏蔽镀膜市场调研报告1.引言1.1 概述概述部分:电磁屏蔽镀膜是一种新型材料表面处理技术,它可以有效地阻挡电磁波的穿透和干扰,被广泛应用于电子产品、航空航天、通信设备等领域。
本文旨在对电磁屏蔽镀膜市场进行深入调研,全面分析其应用领域、技术原理、市场前景和发展趋势,以及优势与不足,为相关企业制定发展策略提供有力支持。
1.2文章结构"1.2 文章结构"部分的内容可以是:本报告将分为三个主要部分进行讨论。
首先,我们将介绍电磁屏蔽镀膜市场的概况,包括市场规模、发展历程和主要参与者。
接着,我们将探讨电磁屏蔽镀膜在各个应用领域的具体应用情况,以及相关行业的需求状况。
最后,我们将深入分析电磁屏蔽镀膜的技术原理,探讨其在市场上的竞争优势,并对未来发展趋势做出展望。
通过对这三个方面的研究,我们旨在为读者提供全面而深入的关于电磁屏蔽镀膜市场的调研报告。
1.3 目的本调研报告的目的在于全面了解电磁屏蔽镀膜市场的现状和发展趋势,探讨电磁屏蔽镀膜在不同应用领域的需求情况以及技术原理,分析电磁屏蔽镀膜行业的优势与不足,为相关企业制定发展战略提供参考。
同时,我们也希望通过本报告的撰写,加深对电磁屏蔽镀膜技术的理解,促进行业的技术创新与发展。
2.正文2.1 市场概况市场概况部分:电磁屏蔽镀膜市场是近年来快速发展的一个新兴市场。
随着电子产品的不断普及和应用范围的扩大,对电磁屏蔽的需求也在逐渐增加。
电磁屏蔽镀膜作为一种用于电子产品和通讯设备的防护材料,具有有效抑制电磁波传播的优势,因而备受关注。
目前,电磁屏蔽镀膜市场主要分布在电子通讯、汽车电子、医疗器械等行业,随着5G通讯技术的发展,电磁屏蔽镀膜的市场需求将进一步提升。
该市场的发展主要受到技术创新、产品性能、制造成本和环保要求等因素的影响。
随着科技的不断进步,电磁屏蔽镀膜产品在性能和耐用性方面不断提升,未来市场前景广阔。
然而,由于技术壁垒较高,市场竞争激烈,行业内企业需不断加强技术研发和创新,提高产品品质和技术含量,以抢占市场份额,获得发展机遇。
电磁屏蔽材料研究报告电磁屏蔽材料是现代社会不可缺少的一类新型材料,在传输、储存、加工等多方面都得到了广泛的应用。
电磁屏蔽材料具有多重功能,可以有效地抵挡外界电磁场的影响,在保护电子设备的同时降低电磁辐射。
1、电磁屏蔽材料的分类电磁屏蔽材料可以分为多种类型,主要有金属电磁屏蔽材料、非金属电磁屏蔽材料和复合电磁屏蔽材料。
(1)金属电磁屏蔽材料:主要有铝、镁、锡、铁、铜、锌、锰、钛、钴等。
它们具有良好的导电性能和电磁屏蔽效果,可以有效抵御电磁波的影响。
(2)非金属电磁屏蔽材料:主要有碳纤维、玻璃纤维、合成纤维,它们具有低导热性、良好的电磁屏蔽和耐磨性。
(3)复合电磁屏蔽材料:通常是金属材料与其他非金属材料复合而成,具有改善绝缘特性、节约能耗、降低重量等优点。
2、电磁屏蔽材料的研发随着技术的发展,电磁屏蔽材料的研发变得越来越重要。
为了更好地抵挡外界电磁场的影响,各种研究机构在改进电磁屏蔽材料的同时也在不断开发新型电磁屏蔽材料。
(1)纳米复合电磁屏蔽材料:它们是由纳米粒子以及其他复合材料结合而成,具有良好的电磁屏蔽效果和耐腐蚀性能。
它们可以用于保护电子设备免受外界电磁干扰,并使电磁辐射降低到最低。
(2)三维铝膜电磁屏蔽材料:它们是由三维铝膜经过精密处理而成,其性能优于常规的金属电磁屏蔽材料,有效抵挡外界电磁波的影响。
(3)智能材料:它们是由传感器、加工模块以及内置的芯片组合而成,可以对材料的电磁屏蔽性能进行智能控制。
它们可以根据外界环境的变化来自动调整自身的电磁屏蔽特性,从而达到最佳的屏蔽效果。
3、电磁屏蔽材料的应用电磁屏蔽材料的应用非常广泛,可以用于电子、机械、航天等多个领域,具有重要意义。
(1)电子设备:电屏蔽材料可以防止外界电磁波的影响,有效地保护电子设备不受外界电磁干扰,使电子设备更加可靠。
(2)机械设备:电磁屏蔽材料可以抵御外界电磁波的影响,起到保护机械设备的作用,降低外界电磁辐射对机械系统的影响。
电磁屏蔽(electromagneticshield)是指利用导电材料或铁磁材料制成的部件对大容量汽轮发电机定子铁心端部进行屏蔽,以降低由定子绕组端部漏磁在结构件中引起的附加损耗与局部发热的措施。
在通信方面屏蔽就是对两个空间区域之间进行金属的隔离,以控制电场、磁场和电磁波由一个区域对另一个区域的感应和辐射。
具体讲,就是用屏蔽体将元部件、电路、组合件、电缆或整个系统的干扰源包围起来,防止干扰电磁场向外扩散;用屏蔽体将接收电路、设备或系统包围起来,防止它们受到外界电磁场的影响。
1两种。
材质性能:门体外部材质:彩钢板、不锈钢板、镀锌板等;屏蔽性能:150kHz~1GHz;≥80dB。
门体内部材质:镀锌板、紫铜和导电棉等。
21234、应急装置:当屏蔽室突然断电或机械传动出现故障时室内的工作人员可以手动将屏蔽门打开。
3什么是电磁屏蔽窗?电磁屏蔽窗就是对两个空间区域之间进行金属的隔离,以控制电场、磁场和电磁波由一个区域对另一个区域的感应和辐射。
具体讲,就是用屏蔽体将元部件、电路、组合件、电缆或整个系统的干扰源包围起来,防止干扰电磁场向外扩散;用屏蔽体将接收电路、设备或系统包围起来,防止它们受到外界电磁场的影响。
4试验、56纤7电磁屏蔽窗帘功能:1、防电磁辐射伤害:有效屏蔽高压线、变电站、电视和广播的发射塔、手机基站和雷达等对周围环境产生的电磁辐射,为人类提供安全、健康的居住、工作环境。
2、防红外线成像:具有显着的防远红外线窃视、热成像功能,有效地防止家居生活情景、保密工作等被窃视、偷拍成像。
3、防信息泄漏:有效屏蔽抑制通过窗口的电磁信号,以防止信息泄漏和盗窃。
4、遮阳功能:具有防紫外线照射、隔热、保暖、环保节能等多重功能。
89电站等周围),产品都会10或11出现这种现象是因为信号电缆本身就是一条效率很高的辐射和接收天线,它造成的危害如下:1、造成很强的超标辐射:机箱内的电磁能量在电缆上感应出共模电压和电流,共模电流在电缆上流动,产生了共模辐射。

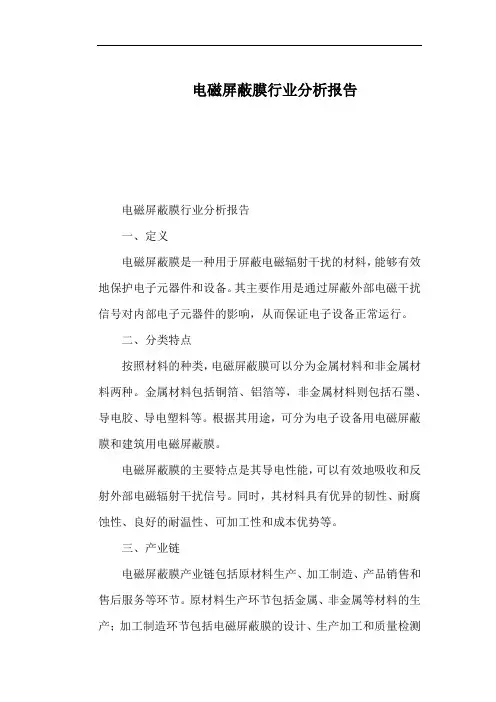

电磁屏蔽膜行业分析报告电磁屏蔽膜行业分析报告一、定义电磁屏蔽膜是一种用于屏蔽电磁辐射干扰的材料,能够有效地保护电子元器件和设备。
其主要作用是通过屏蔽外部电磁干扰信号对内部电子元器件的影响,从而保证电子设备正常运行。
二、分类特点按照材料的种类,电磁屏蔽膜可以分为金属材料和非金属材料两种。
金属材料包括铜箔、铝箔等,非金属材料则包括石墨、导电胶、导电塑料等。
根据其用途,可分为电子设备用电磁屏蔽膜和建筑用电磁屏蔽膜。
电磁屏蔽膜的主要特点是其导电性能,可以有效地吸收和反射外部电磁辐射干扰信号。
同时,其材料具有优异的韧性、耐腐蚀性、良好的耐温性、可加工性和成本优势等。
三、产业链电磁屏蔽膜产业链包括原材料生产、加工制造、产品销售和售后服务等环节。
原材料生产环节包括金属、非金属等材料的生产;加工制造环节包括电磁屏蔽膜的设计、生产加工和质量检测等;产品销售环节包括销售渠道和销售市场等;售后服务包括维修保养、技术支持和售后反馈等。
四、发展历程电磁屏蔽膜的发展历程比较短,自20世纪80年代开始进入市场,随着电子设备和通讯技术的快速发展和普及,电磁屏蔽膜的需求不断增加。
目前,电磁屏蔽膜已广泛应用于电子通讯、汽车、工业控制、航空航天等领域。
五、行业政策文件目前国内电磁屏蔽膜行业尚未出台专门的政策文件,只能参照相关的行业标准进行生产、管理和质量控制。
国际上也没有专门的行业标准,但已经有欧盟、美国、日本等国家的相关标准。
六、经济环境随着信息化时代的到来,电子通讯和智能化技术得到了迅速发展,推动了电磁屏蔽膜行业的快速发展。
同时,随着市场竞争加剧,行业内企业的生产效率和竞争力也不断提高。
七、社会环境社会对电磁辐射的关注度和意识不断提高,为电磁屏蔽膜的应用提供了市场需求和合理的政策环境。
同时,国家也加强了对电磁辐射的监管和标准化管理,使得电磁屏蔽膜的产品质量和技术水平得到提高和保障。
八、技术环境电磁屏蔽膜生产加工所需的技术包括材料选择、设计、制造和测试等一系列关键技术。

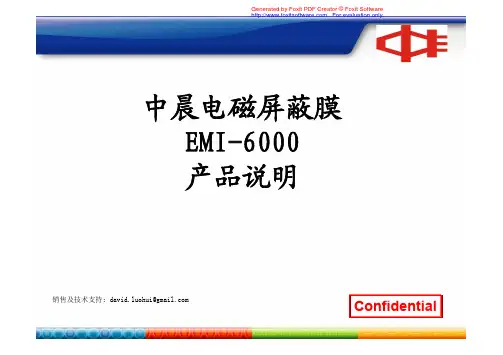

中晨电磁屏蔽膜EMI-6000产品说明销售及技术支持: david.luohui@Confidential目录产品结构及特点产品性能及规格参考使用方法产品存储及注意事项附件(测试报告,认证)Confidential产品结构与特点保护膜(Top,50um)载体膜75um传导层屏蔽层绝缘层1.产品结构2.产品特点优异的屏蔽效能(>55dB)良好的制程适应性,耐高温,抗化学性超薄(压合后15~21um)符合RoHS 环保要求高性价比Confidential产品性能及规格参数1,产品规格250mm产品宽100m 产品长50+2um 保护膜75+5um 载体膜20±5um 压合后22±5um 压合前产品厚度EMI-6000项目2,性能参数单位EMI-6000测试方式电阻表面电阻Ω≤1ΩASTM D-257屏蔽效果dB >55dB 网络分析仪耐热性288℃ 回流焊,10sec,3次Pass/NG Pass IPC-TM-652,Method 2.4.13 Test B耐化学性分别在3%HCl.5%H2SO4和5%NaOH中各浸泡30min Pass/NG PassH2SO4,IPA,NaOH,HCL项目参考使用方法EMI-6000可以用FPC厂内使用的普通热压机进行使用,一般使用方法如下:1.揭去保护膜.2.揭去面与FPC面相接合,在60~100℃的加热台进行预贴合.3.压上复合材料,热压170~180℃,80~110KG,2~3分钟.4.揭去载体膜,后固化150~165℃,60分钟.注意事项: 因可客户使用的设备及材料有所差异,所使用的热压条件有所差异,详细使用建议请咨询当地客户代表.Confidential存储注意事项存储条件:请将产品置于2~10℃,相对湿度<70%,的环境中保存.保存期限:半年回温要求: 使用前请将冷藏保存的电磁膜置于22±2度的环境中放置6小时以上方可使用,避免结霜对品质所产生的影响.ConfidentialThank You!。

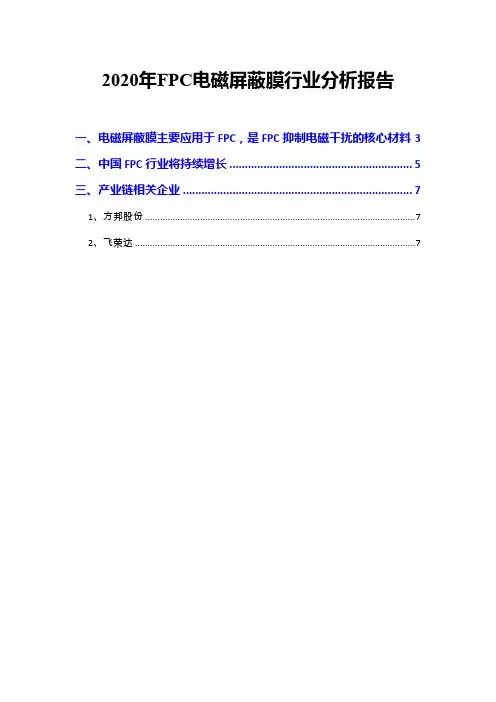

2020年FPC电磁屏蔽膜行业分析报告一、电磁屏蔽膜主要应用于FPC,是FPC抑制电磁干扰的核心材料 3二、中国FPC行业将持续增长 (5)三、产业链相关企业 (7)1、方邦股份 (7)2、飞荣达 (7)电磁屏蔽膜简介。
电磁屏蔽膜是FPC抑制电磁干扰的核心材料。
FPC(即柔性PCB)是PCB的一种,特点包括轻薄、可弯折和可立体组装等,适用于小型化、轻量化的电子产品。
随着智能手机、电脑、可穿戴设备、汽车电子和5G通讯基站等现代电子产品的发展,FPC 趋于高频高速化,产生的电磁干扰越来越严重,FPC产品需要有效地抑制电磁干扰,此时能有效抑制电磁干扰、降低FPC中传输信号的衰减和传输信号的不完整性的电磁屏蔽膜脱颖而出,成为FPC的重要原材料。
目前FPC主要以在表面贴电磁屏蔽膜的方式来实现电磁屏蔽。
从产业链的角度看,电磁屏蔽膜的直接下游行业主要为FPC行业,其终端应用领域主要包括消费电子、汽车电子和通信设备等。
电磁屏蔽膜行业情况。
FPC在PCB中占比呈增长趋势,而FPC产业向我国快速转移。
转引方邦股份招股说明书,根据Prismark的统计,2009年全球FPC产值约66亿美元,在PCB中占比约16%,而2017年底FPC产值已达125亿美元,占比也增长至超过21%。
在电子产业向我国迁移的趋势下,FPC行业也持续向国内迁移,中国FPC产值占全球比从2009年的不到25%到2016年的超过40%,这将给国内电磁屏蔽膜行业带来较大的机会。
目前全球电磁屏蔽膜厂商主要为日本的拓自达、东洋科美和中国的方邦股份,此外国内还存在如科诺桥、乐凯新材、宏庆电子、东莞航晨和韩华高新材料等小厂商,他们相对头部三家企业的规模很小。
根据方邦股份招股说明书,2018年全球和中国电磁屏蔽膜的用量分别为1859.98万平方米和929.99万平方米。
分别按照方邦股份和拓自达2018年平均单价74.44元/平方米和94.98元/平方米计算,全球电磁屏蔽膜用量角度下的市场空间为13.85亿元-17.67亿元,国内电磁屏蔽膜则为6.92亿元-8.83亿元。
